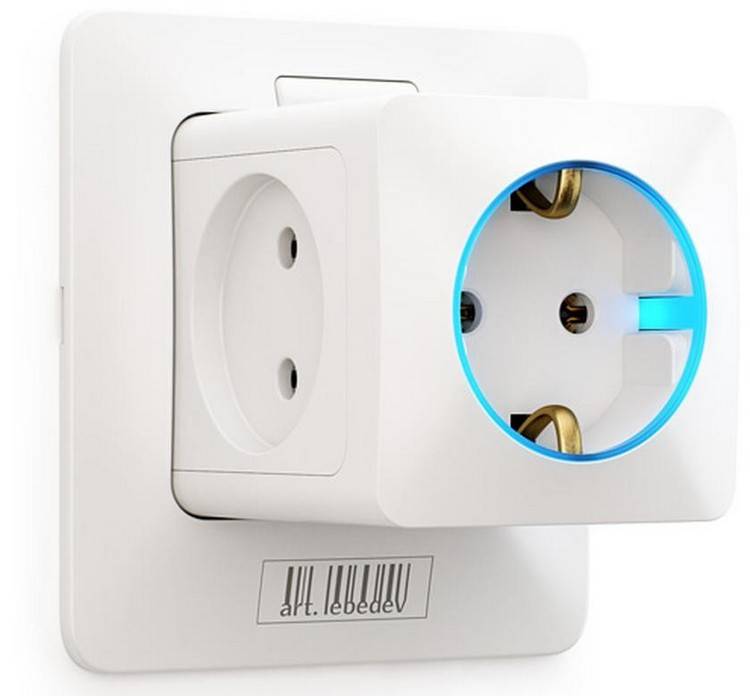

Электрический тройник для розетки: с выключателем, на 2, 3 или 4 розетчки

Разводка проводов

Для подключения проводов необходимо использовать параллельную схему. В этом случае к каждому имеющемуся проводу подключают по два из дополнительных жил, которые будут направлены на вторую и третью розетки. Далее при помощи индикатора следует определить ноль и фазу, затем отключить электропитание. После этого провода скручивают, передавая их по очереди к другим подрозетникам по отверстиям их задней стенки.

Подключение блока из трех розеток с одним подрозетником требует применение шлейфа. Такого варианта монтажа следует избегать, поскольку он будет менее безопасен, а изделие быстро износится.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в одном корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо : фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Двухклавишный блок

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Розетка с выключателем в одном корпусе: особенности совмещенных изделий

Современный дизайн жилых помещений стал более рациональным. Данное правило не обошло стороной и элементы электротехнической арматуры. Это касается объединенного блока розетки с выключателем в одном корпусе. Подобный дизайн позволяет сократить время монтажа и улучшить эксплуатационные характеристики, что и послужило причиной высокой популярности этих изделий.

Цельный корпус розетки с выключателем позволяет уменьшить число задействованных проводов

Преимущества совмещенных конструкций:

возможность подключения электрических розеток в комплексе с выключателем на любых поверхностях, включая бетонные, каменные, гипсокартонные и деревянные;
для укладки проводки требуется минимальное количество монтажных канавок и отверстий;
простая схема подключения, не требующая прокладки к каждой точке потребления отдельного провода;
одинаковые параметры компонентов упрощают процедуру разметки на месте установки;
при необходимости в объединенных конструкциях можно совместить бюджетные варианты изделий с более дорогими.

Обратите внимание! Если один из компонентов конструкции выйдет из строя, придется выполнить замену всего блока. Это единственный недостаток таких изделий

Благодаря совмещенному корпусу розетки и выключателя можно не делать лишние отверстия в стене и сэкономить полезное пространство

Как выбрать блок розетка выключатель: розетки, их виды и расценки

На рынке представлен широкий ассортимент изделий, совмещенных на одном блоке

Подбирая подходящий вариант нужно обращать внимание не только на расценки и популярность производителя, хотя и эти параметры имеют для покупателей не последнее значение. Перед тем, как купить розетку с выключателем в одном корпусе, стоит проверить изделие на соответствие необходимым параметрам

Основные критерии выбора:

Технические параметры электрической сети и ее особенности.
Дизайн (конфигурация, расцветка и т. п.).
Степень функциональности (следует учитывать количество и мощность приборов, которые будут подключаться).

Современные производителя предлагают широкий выбор дизайна розеток с выключателями

В продаже присутствуют изделия с различной комбинаторикой элементов. Благодаря этому у покупателей появляется возможность подобрать конструкцию с разным количеством выключателей и розеток, а также клавиш. Поэтому нужно точно знать, сколько источников света и электрических приборов будет подключаться в помещении.

Розетки могут иметь как внутреннюю, так и наружную конструкцию. Первый вариант используется, если проводка в комнате скрытая. Наружные розетки рассчитаны на открытое размещение системы. Если помещение не располагает условиями для прокладки скрытой проводки, отказаться от применения громоздких наружных розеток не получится.

Стоимость розетки объединенной с одноклавишным выключателем не превышает 200 руб. Средняя цена варианта «евро» с двумя клавишами составляет около 300 руб. При этом комплект позволяет подключать приборы с мощностью менее 3,5 кВт. Покупка такой же модели с влагозащитными свойствами обойдется примерно в 450 руб. Для приобретения силового блока с тремя розетками и одноклавишным выключателем придется потратить более 1000 руб.

Многие производители предлагают съемный внешний корпус розеток, что позволяет подключить в одном месте розетку, выключатель, слоты для других коммуникаций и даже встроенную USB-зарядку

Как выбрать разветвитель

Тройник ФОТОН АМ 16-3ТЕ Т-образный, 16 А с заземлением

Основными критериями выбора тройника электрического на 3 розетки являются:

Безопасность. При покупке нужно внимательно осмотреть изделие на наличие повреждений, качество соединений, целостность материала. Рекомендуется брать разветвители электрические от известного бренда в проверенном профессиональном магазине электрооборудования. Дешевые поддельные устройства могут иметь некачественный контакт, что может привести к возгоранию или поражению электрическим током. Также изделия неизвестного производителя не всегда соответствуют заявленным характеристикам.
Степень защиты от пыли и влаги IP. В каждом помещении есть свои стандарты, которые нужно соблюдать

Особое внимание стоит уделить выбору оборудования для кухни и ванной комнаты.
Суммарная подключаемая нагрузка. Лучше покупать тройник с запасом мощности.
Наличие дополнительных опций.

К менее важным критериям относятся исполнение розетки, ее цвет и форма.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

Выбор места установки

Если обратиться к седьмому изданию Правил устройства электроустановок, то окажется, что строгих условий по установке бытовых выключателей нет. Пункт 7.1.51 рекомендует устанавливать коммутационные аппараты у входа на высоте 1 метра со стороны ручки. Правила лишь определяют минимальное расстояние до труб газопроводов. Оно должно быть не менее 50 см. Но есть два исключения:

в детских учреждениях выключатели надо монтировать на высоте 1,8 м – за пределами досягаемости детей;
запрещено устанавливать коммутационную аппаратуру во влажных помещениях (ваннах, банях, душевых).

В остальном при выборе места установки трехклавишных приборов можно руководствоваться собственными представлениями об удобстве и безопасности.

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Распределительная коробка

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание

С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства

Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков

Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой

Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Выбор способа монтажа проводки

Работы проводятся по одному принципу

Толщина кабеля. Сечение дочернего совпадает с родительским.
Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
1. В первом случае ноль и фаза присоединяются к разным контактам.
2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Скрытая

В стене прорезают канавки — штробы, в них укладывают кабель.
Замазывают цементным или гипсовым раствором.
Затем переходят к отделочным работам.

Внимание
Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Порядок монтажа

План работ

Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.
Снять крышку с основной розетки.
Извлечь прибор, ослабив удерживающие контакты.
Подсоединить кабель к новой точке.
Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
Установить розетку на место.
Просверлить отверстие в декоративной крышке для кабеля.
Прикрутить крышку.
Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Зачем устанавливать тройные розетки

А ведь и действительно, намного удобнее установить вместо одной розетки три, чем пользоваться ненадежными тройниками и двойниками. это не просто неудобно. Это может привести к печальным последствиям. Никого пугать не хотим, но лишние тройники это:

увеличение механической нагрузки на розетку, что может привести к ее разрушению, вплоть до замыкания;
увеличение нагрузки электрической, поскольку любой тройник — это соблазн включить еще больше потребителей, а не все могут правильно вычислить допустимую нагрузку, что может привести к перегреву проводки;
риск механического повреждения, поскольку тройник сильно выступает за габариты розетки; в конце концов, даже если не учитывать требования электробезопасности, то это просто неэстетично.

Поэтому установка тройной розетки будет выходом во многих ситуациях.

Как устроен выключатель с тремя клавишами

На вид тройной выключатель света выглядит как обычный, но имеет три подвижные панели. Это определяет габариты прибора – в большинстве случаев он несколько шире одно- и двухклавишных аналогов.

Каждая управляет своей группой контактов на включение-отключение независимо от остальных. При манипуляциях с клавишей напряжение подается (и снимается) на выделенную нагрузку.

Внутренняя схема прибора.

Если снять клавиши, то откроется механизм выключателя с 3 подвижными элементами.

Тройной выключатель со снятыми панелями.

Для установки выключателя на место монтажа потребуется демонтировать и декоративную пластиковую рамку. Подобную конструкцию имеют выключатели и других конструктивных исполнений – например, трехкнопочные.

Аппарат готов к монтажу.

После этого будут доступны:

винты разжимных лепестков;
клеммы для подключения проводов;
отверстия для крепления прибора на поверхность.

Видно, что у прибора общий контакт находится сверху, но так бывает не всегда. Это надо учесть при подготовке к монтажу.

Джойнер и патч-корд: разъёмные соединения

Джойнер — один из самых распространённых инструментов для тех, кто заинтересован в удлинении витых пар либо в их починке. Монтёры и инсталляторы, работающие с интернет-провайдерами, чаще всего используют именно эту технологию.

Сетевой адаптер для беспроводного Интернета для компьютера

По сути, это — LAN-соединитель, выглядящий как маленькая коробочка прямоугольной формы, с двух сторон снабжённая разъёмами Rj45. В коннекторе витая пара обжимается с двух сторон. После этого её вставляют внутрь джойнера.

Довольно часто применяют название сплиттера для этой же конструкции. Но такой подход не совсем правильный. Сплиттер снабжён двумя выходами и одним входом. Цель применения подобных видов оборудования — подключение двух компьютеров по одному 8-жильному проводу, с использованием для каждого 4 жил. Есть ещё сплиттер, у него принцип действия примерно такой же.

Патч-корды — название одних из самых распространённых элементов для построения Структурированной сети. Это как кусок многожильного кабеля, обжатый с двух сторон с помощью специальных коннекторов. Основная задача — соединение различных устройств в одну систему. Для удобства патч-корды выпускают в разной расцветке, чтобы было легче эксплуатировать, находить проблемные участки при их появлении.

Важно! Недостаток подобного оборудования в том, что часто возникает необходимость в дополнительных затратах. Неважно, как оно будет называться

Главные характеристики

Итак, теперь перейдем к более детальному описанию технических характеристик. И начнем с того, что любой разветвитель – это соединитель штепсельного типа, включающий в себя вилку и переходник. Подключается такой элемент в обычную сетевую розетку с напряжением в 220 Вольт. С целью обеспечения пожарной безопасности корпус тройника должен быть сделан из материала, который не воспламеняется и не поддерживает горение.

В большинстве случаев для этого производители применяют пластик высокого качества

В любом случае очень важно, чтобы разветвитель был максимально надежным. В процессе эксплуатации в нем не должны перегреваться контакты, а именно перегрев и становится наиболее частой причиной короткого замыкания. Если же будут обнаружены какие-либо повреждения, то может случиться так, что менять придется не только тройник, но и саму розетку

Здесь все зависит о того, насколько надежным является само внутреннее устройство

Если же будут обнаружены какие-либо повреждения, то может случиться так, что менять придется не только тройник, но и саму розетку. Здесь все зависит о того, насколько надежным является само внутреннее устройство.

Стоит отметить, что тройники могут изготавливаться под электрические вилки разных стандартов. Однако наиболее часто их применяют в качестве переходников с евровилки на обычную розетку. Что же касается основных характеристик, то они заключаются в следующем:

Тройники могут быть с заземлением или без него. Как определить, когда требуется наличие заземления? Все просто, если у розетки заземление имеется, то и тройник следует подбирать такой же.
С классом защиты от влаги и пыли. Если тройник будет использоваться исключительно в бытовых целях, то его класс защиты должен быть не ниже IP20. Если же разветвитель будет эксплуатироваться в помещении с повышенном уровнем влажности или, к примеру, на улице, то класс защиты должен быть не ниже IP44, а луче выше.
К электрическим разветвителям относят и классические удлинители с сетевыми фильтрами. Последние отличаются тем, что имеют дополнительные функции, то есть «умеют» стабилизировать напряжение, а также защищают от короткого замыкания.

При рассмотрении основных характеристик можно поговорить и о том, какие разновидности тройников бывают. А бывают они разными, так как все зависит от их функционала. К примеру, есть изделия с заземлением или без него – об этом мы уже упоминали, а также модели, оснащенные кнопкой стабилизации напряжения, которая, как правило, располагается на само блоке.

Также в продаже можно найти устройства, которые оснащены шторками, защищающими прибор от попадания влаги внутрь корпуса. Больше того, есть даже такие, которые имеют таймер и даже дисплей, то их в хозяйстве используют крайне редко. Другое дело – это устройства, оснащенные разъемом для USB. Их можно использовать для подключения телефонов, планшетов и прочих новомодных гаджетов, которые заряжаются исключительно через USB-порт.

Помимо функциональных особенностей, тройники классифицируются по форме и объему. К примеру, есть стандартные модели квадратной формы, а есть треугольные и даже круглые. Также отдельно стоит выделить объемные тройники и плоские. Что же касается цветового оформления, то в большинстве случаев разветвители бывают белыми, то при желании можно найти и цветные разновидности, которые подойдут для оформления любого интерьера.

Установка розетки с одноклавишным выключателем

Выбираем кабель (определяем необходимое количество жил)

Перед тем как подключать розетку с выключателем – обязательно нужно определиться с количеством жил в подводимом к ней электрическом кабеле. В квартирах, где в его составе имеется отдельный провод для заземления – придется запастись четырехжильным изделием, в котором предусмотрены фазная, нулевая и заземляющая шины. Четвертая жила нужна для подсоединения провода, отводимого в сторону коммутируемого осветительного прибора. В домах старого жилого фонда в квартиру подводится двухжильный кабель, с входящими в его состав фазным и нулевым проводниками. В этой ситуации соединительный кабель должен иметь три провода.

Монтаж блока розетка-выключатель

Перед началом монтажных работ, прежде всего, от домашней сети отключается электропитание, после чего на выбранном участке стены делается разметка под комбинированный блок. Все дальнейшие действия описываются представленной ниже последовательностью операций:

Сначала в размеченных местах дрелью с насадкой типа «коронка» высверливаются отверстия, после чего выбирается ниша нужного размера (под устанавливаемый блок).
Вслед за этим от расположенной поблизости монтажной коробки по предварительно подготовленной канавке протягивается отрезок соединительного кабеля.
Другой его конец подсоединяется к закрепленному в нише блоку и через выключатель соединяется с силовой розеткой.
По завершении этих операций провода в штробе закрепляются алебастром, а после его высыхания заделывается штукатурным раствором.

Перед тем как подключить выключатель через розетку – необходимо подготовить простейший набор инструментов. Кроме того, потребуется расходный материал и сами установочные изделия с розеткой и коммутаторами. Монтаж рассмотрим на примере простейшего варианта одноклавишного блока, в котором коммутируется только один контакт.

Перед установкой нужно будет снять с монтируемого прибора декоративную накладку, а затем удалить клавишу отверткой с тонким жалом.

Затем розетку и выключатель достают из корпуса блока и подключают провода согласно схеме, приведенной на фото ниже.

Инструменты и материалы

В обязательный инструментальный набор, необходимый для подключения одного выключателя и розетки, входят:

три различные по исполнению отвертки;
обычные плоскогубцы и бокорезы;
остро отточенный монтажный нож;
электрическая дрель с насадкой типа «коронка».

Рукоятки всех электрических инструментов должны иметь надежное изоляционное покрытие.

Из материалов нужно будет подготовить четырехжильный кабель, монтажную (распределительную) коробку и изоляционную ленту.

Подключение фазы, ноля и заземляющей шины

Правильно подключенная фаза – это обязательное условие, влияющее не только на работоспособность блока, но и определяющее безопасность пользования системой «выключатель и розетка». Как правило, провода в кабеле маркируются цветом и обозначаются следующим образом:

фазная жила – белый, красный или коричневый цвет изоляции;
нулевой проводник – жила в изоляционном покрытии синей расцветки;
заземляющая шина – провод в изоляции желто-зеленого цвета.

Цветовая маркировка проводов в кабеле

При наличии такой маркировки идентифицировать подводящие проводники совсем несложно. Если же в старой проводке с двумя жилами она отсутствует – потребуется индикаторная отвертка, порядок работы с которой рассматривается отдельно.

При прикосновении к фазному проводу зажатым в руке индикатором напряжения встроенная лампочка должна загореться. Эта жила и будет являться фазой. Оставшийся проводник будет естественно нулевым проводником.

Провод на светильник или лампу

Еще один проводник в подсоединенном к блоку кабеле предназначен для подключения к осветительному прибору, коммутируемому выключателем. Он обычно никак не маркируется, но найти его сможет даже новичок в электрике. Если снять с блока декоративную крышку – под ней обнаружатся клеммы выключателя, к которым подводятся разные провода. С одной его стороны они объединены между собой (электрически связаны) и подсоединяются к фазному проводу, а с другой – отводятся отдельно. Этот раздельный отвод и предназначен для подключения к светильнику или лампочке.

Ключевые виды

При устройстве водопровода или канализации необходимо предварительно решить, какие трубы будут использоваться для строительства этих сетей. Они могут быть стальными, металлопластиковыми или полимерными. Поэтому и фитинги (соединительные части) надо подбирать под определенные виды труб. В свою очередь, тройники классифицируются на такие разновидности:

Металлические делают из латуни, чугуна или стали. Главное преимущество этих деталей — высокая прочность и надежность.
Пластиковые тройники-фитинги, изготовленные из полипропилена (ПП), полиэтилена (ПЭ) и ПВХ. Основное достоинство полимерных моделей — долговечность и экологичность.
Композитные — детали, благодаря которым можно соединить между собой трубы из пластика и металла. Такие тройники производят из полиэтилена, оборудованного латунными или стальными втулками.

Разновидности тройников

Тройник SP-3e-USB с заземлением на три гнезда 220 V и на 2 гнезда USB 5V Классификация приборов может проводиться по разным критериям. Они различаются по функционалу:

тройник с заземлением и без него;
с кнопкой стабилизации напряжения на блоке;
со специальными шторками для защиты от влаги;
с таймером, экраном – такие устройства используются редко;
с USB портом для подключения телефонов, планшетов и других гаджетов;
с евровилкой и еврогнездом.

Тройники для розетки также различаются по форме, объему. Есть квадратные, треугольные, круглые приборы. Выделяют плоские и объемные переходники. По цветовому решению можно выделить белые, черные, цветные модели, подходящие под разный интерьер.

Классифицируются переходники и по числу разъемов. Бывают тройники и двойники для розетки, сетевые фильтры и удлинители могут иметь большее число контактов.

Электрические разветвители для розетки — двойники или тройники
