Что такое светодиодная лента — описание и технические характеристики

На какое рабочее напряжение рассчитана светодиодная лента

Стандартные полосы из SMD 3528 питаются от источников на 12 В (60 и 120 чипов на метре) и 24 В (240 чипов на метре). Для изделий из SMD 5050 требуется источник на 12 В (30 чипов на метре) или 24 В – (60 и 120 чипов на метре).

При устройстве освещения желательно сначала определить вид светодиодов и количество чипов на метре, так как на выходе должно быть не только определенное напряжение, но и ток, соответствующий показателям конкретной полосы.

Выбор блока питания облегчает таблица. Например, для полосы из SMD 5050 длиной 10 м (на метре 60 чипов) требуется 14,4*10 = 144 Вт. Если умножить эту цифру на запас 20%, получится 172,8 Вт. Лучший вариант блок на 24 В с мощностью 200 Вт.

Расчет длины

Длина светодиодной ленты определяется путем замера площади, на которой она будет установлена. При установке по периметру измеряют длину и ширину комнаты, числа необходимо сосчитать и умножить на 2.

При выборе полосы на уже существующем блоке длина определяется не измерением, а расчетом.

Например, для блока 12 В при мощности 60 Вт мощность резки должна быть на 20% меньше, то есть 48 Вт. Размер полосы зависит от мощности микросхемы. Например, для светодиода SMD 5050 мощность микросхемы составляет 0,24Вт, к источнику можно подключить сегмент, содержащий 200 диодов (48 / 0,24).

При подключении светодиодной лампы или проектора со встроенным драйвером питание не требуется.

Как работает светодиодная лента

На гибкой монтажной плате светодиоды соединены последовательно по 3 штуки, силу рабочего тока через схему ограничивает резистор. Питание происходит от источника нужного напряжения.

Преимущества и недостатки

Led лента, имеет ряд преимуществ перед другими источниками света. Конструкция и используемые детали налагают ряд ограничений при применении.

Плюсы

Свойства, повышающие потребительские качества:

  • Легкий монтаж – изделия для установки в помещениях имеют клейкое основание для крепления на любых гладких поверхностях.
  • Низкое потребление электроэнергии.
  • Длительный срок службы.
  • Безопасность использования – изделия, питающиеся от 12 или 24 В, опасности не представляют, а СДЛ 220 В надежно защищена.
  • Простота получения отрезков необходимой длины.
  • Широкая цветовая гамма.

Минусы

Ограничивают использование светодиодной ленты:

  • Необходимость применения дополнительных источников питания – драйверов.
  • Недостаточно мощный световой поток не позволяет обустраивать основное освещение либо цена всего требуемого оборудования превышает традиционные источники света.

Что нужно знать о пайке

Самым главным моментов в работе со светодиодными лентами является правильное их нарезание на отдельные фрагменты и припаивание. Чтобы все прошло качественно, следует знать следующие нюансы проведения данного вида работ:

разрезать изделие нужно только в специальных местах. В противном случае произойдет повреждение токопроводящих контактов и прибор будет испорчен;

Место для разрезания ленты

  • паять нужно аккуратно, всего на несколько секунд прикладывая жало паяльника к контактам и проводам;
  • провода предварительно обязательно нужно залудить;
  • после завершения пайки, контакты следует прочистить от остатков припоя.

Маркировка светодиодов по цвету, правила расшифровки кода маркировки светодиодной ленты

С учетом этого параметра единой системы стандартов не существует. Маркировка светодиодов по цвету непосредственно на корпусе затруднена по причине миниатюрности изделий. Обозначения делают на лентах. Ниже приведена информация о продукции CREE.

Типовое название составлено следующим образом: АААВВВ-СК-0000-ZZZZZ. Первые три буквы («ААА») – это серия. Для рассмотренной выше модификации XM-L будут указано «XML». Следующие три позиции («BBB») – цвет:

  • GRN, BLU, RED и другие обозначения понятны в переводе с английского (зеленый, синий, красный соответственно).
  • WHT – белый цвет.
  • Однако BWT – тоже белый, но в этом варианте речь идет о приборах второго поколения.
  • HEW – еще одна модификация белого. Здесь отмечена особой аббревиатурой улучшенные энергетические характеристики прибора.

Далее на позициях «СК»указывают качество цветопередачи:

  • Для светильников наружного освещения этот параметр не является определяющим. Такие светодиоды маркируют «01».
  • Аббревиатурой L1 обозначают типовые изделия, характеристики которых определяются в технических паспортах.
  • При значениях коэффициента цветопередачи CRI от 70; 80; 85; 90 и выше применяют сочетания B1; H1; P1; U1 соответственно.

Различие ленты элит от стандартной

Но разница заключается в следующем. В конструкцию СД входит чип (кристалл). В элитной ленте он применён с золотой нитью, имеющей лучшие данные и в том числе, длительный срок эксплуатации. В другом случае применяемые нити изготовлены из сплавов материалов, ухудшающие качество потока и сокращают долговечность устройства. Габариты полупроводника побольше, излучение ярче, чем используемый в стандартном классе.

Светодиод

Качество люминофора и заполнителя ниже. Это проявляется на одноцветности излучения. Основание в элитном варианте толще и с увеличенным содержанием меди (double face), обеспечивая одинаковое питание диодов. А также дополнительно охлаждение, влияющее на эксплуатационный срок. В классе стандарт заложена тонкая подложка с небольшим содержанием вкраплений меди (single face).

Резисторы в эконом классе устанавливают меньшего сопротивления. Достигая этим яркого свечения, но зато они часто выходят из строя. Для клеящейся поверхности применяют материал марки 3М, который прочно фиксирует ленту на плоскости. В стандартном варианте клей со временем теряет качества, пересыхает.

Иногда внешне похожие ленты, часто проявляют неодинаковые свойства как по световому потоку, так и по сроку эксплуатации.

Преимущества и недостатки в сравнении с 12 В лентой

Светодиодные ленты для подключения в электросеть 220 В обладают следующими преимуществами:

  1. Простота подключения. В отличие от 12 В моделей им не нужен дорогой блок питания, только розетка. Меньше элементов в цепи — больше надежность.
  2. За счет предыдущего пункта – снижается стоимость готовой конструкции.

В остальном достоинства такие же, как у низковольтных аналогов. Но есть два существенных недостатка:

  1. 220 вольт — это высокое напряжение, опасное для человека, не стоит применять такую ленту в бассейне.
  2. Из-за пульсации светового потока 220 В ленту нельзя применять как источник освещения.

Кроме того, при скачке или повышенных значениях напряжения в питающей сети 220 В лента, в отличие от низковольтной, быстро выйдет из строя.

Выбор мощности блока питания

Многие покупая БП, выбирают его ровно такой же мощности, как и сама светодиодная лента. Это в корне не правильно.

Если вся ваша led подсветка имеет мощность 60Вт, то нельзя покупать источник питания тоже на 60Вт. Необходимо взять его с запасом 30%. То есть, если лента 60-70Вт, берите смело 100 ваттный.

Если у вас очень мощная лента, или подсветка состоит из множества параллельных участков, то и источник питания нужно выбирать соответствующий.

Однако не многие знают, что блоки от 250Вт и больше, зачастую комплектуются вентиляторами охлаждения.

Закажите такие изделия на АлиЭкспресс и только после распаковки посылки обнаружите сюрприз.

А представьте, что вам его устанавливать в спальне. Первый месяц он может быть и будет работать относительно бесшумно, зато в дальнейшем, такое освещение из-за постоянного гула, ничего кроме раздражения вызывать не будет.

Поэтому всегда обращайте внимание на этот, казалось бы несущественный момент. Лучше заказать 2шт поменьше, чем один большой

Это будет достойной альтернативой мощному блоку с вентилятором. Половину участка подключите от одного, половину от другого.

Сфера применения led ленты

LED устанавливают для контурной, акцентной, декоративной или скрытой подсветки. Приборы с боковым свечением дизайнеры применяют для сложных конструкций в различных конструкциях и интерьерах:

  1. Рекламная индустрия. Подсветка наружной рекламы, вывесок, рекламных конструкций, щитов, больших логотипов, а также освещение POS–материалов.
  2. Открытое общественное пространство. Подсветка фонтанов, бассейнов, контуров фасадов зданий, различных архитектурных декоративных элементов, освещение ландшафтного дизайна, тротуаров, мостов, дорожек.
  3. Для освещения интерьера жилых помещений. Подсветка ступенек, лестниц, полок, стен, мебели, зеркальных поверхностей, карнизов, а также светодиодное освещение потолка.
  4. В помещениях с повышенной влажностью или изменчивым микроклиматом. Освещение саун, душевой, бассейна, ванных комнат, оранжереи.
  5. В сфере предоставления товаров и услуг. Контурная подсветка стеллажей, витрин, оборудования, а также освещение салонов, аэропортов, вокзалов, торговых центров, выставочных залов, магазинов.
  6. В сфере развлечений. Освещение кафе, баров, ресторанов, развлекательных пространств, ночных клубов, отелей и гостиниц. Подсветка ступенек, сцен, полов, стен, потолка, барных стоек.
  7. В дизайне автомобилей. Контурная подсветка порогов, салона, багажника.

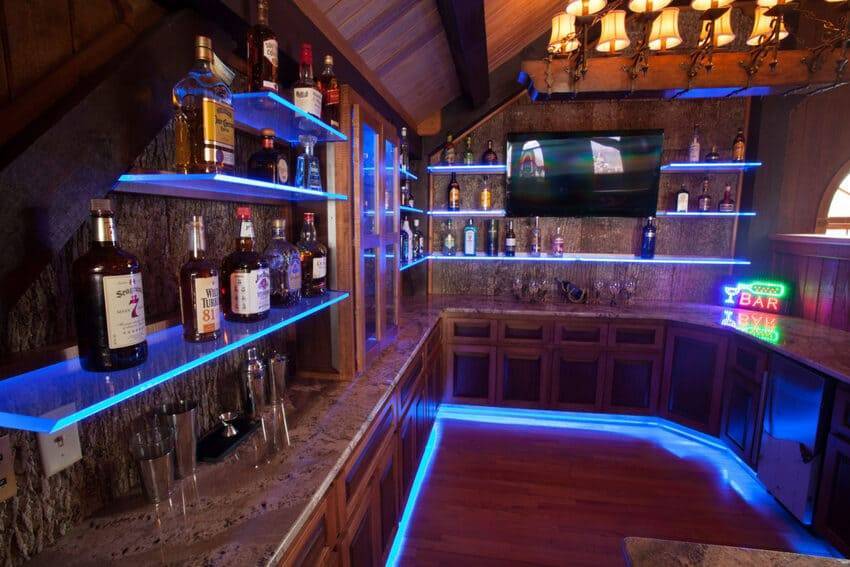

Подсветка стойки и полок бара

Светодиодная лента: что это

Означенный прибор служит источником освещения гибкого типа, в основе которого лежит плата. Одна из её сторон содержит диоды, а также радиодетали вспомогательного назначения. Светодиодным лентам за счёт применения очень ярких разновидностей светодиодов SMD свойственна высокая яркость при низким потреблении энергии. Благодаря гибкости основы такие осветительные устройства могут применяться в разных дизайнерских вариантах, обеспечивая украшение либо подсветку дополнительного характера. В некоторых случаях они служат основными элементами освещения внутри помещения.

SMD-5050/120 led

На этой ленте светодиоды расположены в два ряда. Ширина подложки 19мм.

У всех прошлых моделей ширина не превышает 10мм.

Мощность ленты 28,8Вт/м, а световой поток – 2400 Люмен. Это больше чем у обычной 200 ваттной лампочки.

Ее выбирают для очень яркой подсветки и полноценной замены люминесцентных ламп, например в светильниках Armstrong. Также ее можно использовать для экономного освещения в гараже.

Правда, одного 5-ти метрового отрезка для нормальной освещенности все же будет недостаточно.

Ее мощность и яркость являются одновременно как достоинством так и недостатком. Из-за них идет постоянный нагрев и профиль для охлаждения здесь нужен более широкий и дорогой.

Помимо этого, мощность блока питания и его цена тоже будут отличаться в разы.

Вот общая таблица сравнения характеристик всех вышеперечисленных светодиодных лент.

Выбирайте согласно ваших потребностей и условий монтажа.

Лента RGBW

Особое внимание хочется уделить именно этой ленте. Она считается самой современной и многофункциональной

Использовать ее можно повсеместно, начиная подсветкой потолка, пола, кухни, спальни и т.д. Светодиодная лента RGBW многоцветная, можно даже выбрать определенную расцветку. После установки она всегда прекрасно смотрится в любом месте. Если говорить за способ подключения, то он обычный, достаточно подключить блок питания и котроллер. Такую ленту можно использовать в качестве .

Яркость и мощность светодиодных лент RGB

Здесь не стоит многое рассказывать, достаточно посмотреть на таблицу. Самыми популярными считаются ленты на 60 и 30 светодиодов, они устанавливаются повсюду и издают отличный свет.

Paulmann

Основные характеристики:

  • Тип свечения — одноцветная
  • Напряжение — от сети 220 В
  • Количество светодиодов на погонный метр — 60 шт.

Назначение. Эта светодиодная лента имеет вид однородного гибкого полупрозрачного стержня длиной 1 метр и сечением 12х6 мм. Она дает ровный синий цвет. Изделие подходит для подсветки элементов интерьера или создания зрительных образов.


Возможное использование ленты Paulmann.

Функционал и особенности. Модель создает световой поток 10 лм, хорошо различимый при неярком общем освещении. Она легко принимает любую форму. Для подключения используется USB разъем, что позволяет использовать в качестве источника питания сетевой адаптер или персональный компьютер.


Способ подключения к сети Paulmann.

Комплектация. Готовый набор состоит из пластмассового стержня с расположенными внутри него 120 светодиодами и концевым коннектором, питающего кабеля, комплекта кронштейнов для крепления к твердому основанию.

Плюсы Paulmann

  1. Простая конструкция с минимумом необходимых для работы приспособлений.
  2. Гибкость и способность сохранять форму.
  3. Равномерное свечение.
  4. Удобный монтаж.
  5. Экономичное потребление энергии.
  6. Расчетный срок службы более 20000 часов.

Минусы Paulmann

  1. Маленький световой поток.
  2. Один цвет.
  3. Существенная цена.

Многообразие видов светодиодных лент

Конкуренция на рынке светотехнического оборудования заставляет производителей закрывать все ниши применения LED-приборов, и даже создавать новые. Делается это путем выпуска разновидностей осветителей, не имеющих аналогов и прототипов в более ранних разработках.

По цвету излучения

Монохромные ленты

С разработкой светодиода с белым цветом излучения у LED-оборудования не осталось препятствий для полного завоевания рынка. Но даже белый свет не одинаков, и имеет градации по спектру излучения, характеризуемого цветовой температурой (в Кельвинах).

Шкала цветовых температур.

Потребитель может выбрать от теплых красно-желтых оттенков до холодных сине-фиолетовых. Также можно приобрести монохромные светильники с цветом, отличным от белого. В их маркировке присутствует название цвета на английском языке (Green, Blue и т.д.).

RGB-светильники

Этот тип лент содержит три светодиода красного, зеленого и синего цветов. Это дает возможность получать свечение практически любого цвета путем смешивания в разных пропорциях трех основных оттенков. И это свечение можно изменять динамически. У дизайнеров в руках оказывается почти неограниченный потенциал по созданию архитектурных подсветок, визуальных эффектов и т.д. Такие приборы в обозначении имеют символы RGB и управляются с помощью контроллеров (промышленных или любительской разработки).

Единственное ограничение такие светильники имеют по белому цвету – чистый белый получить из трех основных цветов невозможно. Для случаев, где это критично, к каждым трем цветным светодиодам добавляется один белый. Он «подкрашивает» синтезированный белый цвет. Маркируется такая лента литерами RGBW (RGB+White).

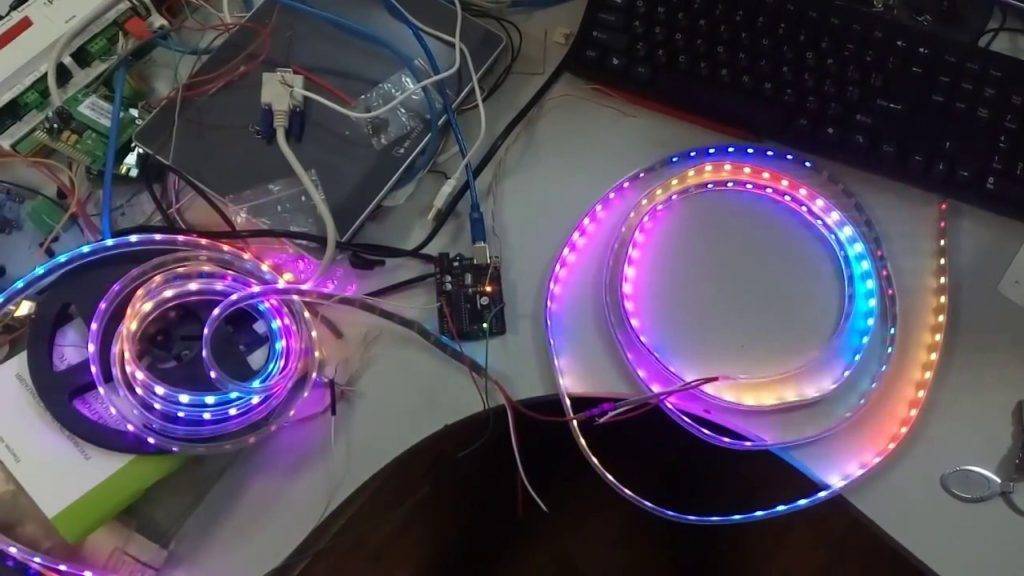

Светильник на основе адресных светодиодов

Эта разновидность LED-лент не имеет аналогов в мире осветительной техники и обладает безграничной мультимедийной составляющей. Ее главное отличие от обычной RGB-ленты в том, что доступно регулирование свечения каждого трехцветного элемента отдельно. Светильники с шиной SPI могут управляться от промышленных пультов, для приборов с однопроводной шиной (например, на основе элементов WS2812b) используют схемы управления на основе микроконтроллеров (в том числе, на платформе Ардуино). Это позволяет полностью использовать возможности, заложенные разработчиками.

Разновидности по исполнению

Обычные LED-ленты имеют степень защиты IP20. Это означает, что прибор защищен от попадания твердых частиц размером более 12,5 см и совсем не защищен от попадания воды. Такое исполнение не позволяет применять осветитель на открытом пространстве, не говоря о влажных помещениях. Поэтому производятся специальные типы лент с дополнительной защитой:

  • в виде надетой на полотно прозрачной силиконовой трубки – в маркировке присутствует обозначение P;
  • полотно может быть залито прозрачным герметиком – обозначается символами SE;
  • если присутствуют оба способа защиты (силиконовая трубка заполнена герметиком), в маркировке есть символы PGS.

Светодиодный светильник в герметичном исполнении.

Такие методы защиты позволяют выпускать LED-светильники со степенью защиты до наивысшей (IP68) и применять ленты даже под водой.

По применяемым светоизлучающим элементам

Для формирования светового потока LED-лент применяются различные типы светодиодов, включая корпусные цилиндрические. Но наибольшее распространение получили ленты на основе безвыводных элементов (SMD). Такое исполнение наиболее технологично при производстве и позволяет несколько снизить стоимость светотехники. Форм-фактор LED маркируется четырьмя цифрами, обозначающими размеры элемента в плане (длина и ширина). Эти символы обычно входит в маркировку ленты.

Внешний вид основных светодиодов применяемых в лентах.

Таблица размеров LED
Тип светоизлучающего элементаГабариты, мм
3,5 х 2,8
5,6 х 3
5 х 5
5,7 х 3

Для лент RGB используются светодиоды, содержащие в одном корпусе три кристалла с различными цветами излучения. Они имеют раздельное управление, но их аноды соединены. Обычно эти элементы применяются также в безвыводном исполнении.

Трехцветная LED-сборка.

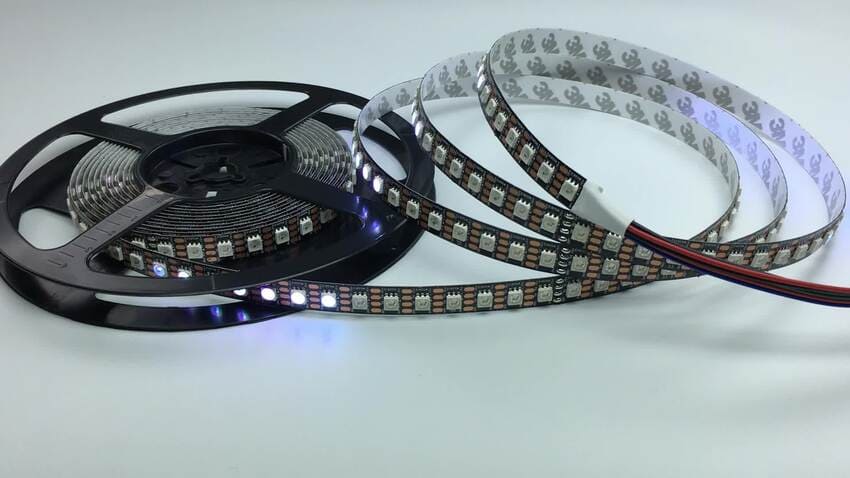

Для создания адресных лент используют миниатюрные ШИМ-драйверы, в которые могут быть встроены светоизлучающие p-n переходы. Но также широко применяются микросхемы с внешним подключением трех LED базовых цветов (или светодиодной матрицы в едином корпусе).

Адресный светодиод WS2812B.

Степень защиты

Степень защиты ленты обозначается двумя латинскими буквами – “IP” и двумя цифрами после них.

ленты без защиты – IP20

Она не защищена от влаги, брызг и очень слабо защищена от механических воздействий. Открыты места пайки, контакты и т.д. Некоторые производители прописывают в документах IP33, но это также можно отнести к изделиям без защиты.

При попадании влаги на такую ленту может произойти замыкание и она перегорит.

ленты с защитой IP65 или IP54

На нее с верхней стороны нанесен защитный состав. Среди специалистов ее называют – лента в силиконе. На самом деле это не силикон, а эпоксидное покрытие.

Эта светодиодная лента боится морозов, потому что ее защита при отрицательных температурах просто дубеет и становится жесткой и хрупкой.

ленты с защитой IP67

Это уже вполне герметичное изделие. Такую ленту можно монтировать даже на улице. Она помещена в силиконовый чехол и не боится влаги и дождя.

максимальная защита IP68

Такая лента укладывается в П-образный силиконовый профиль и сверху заливается эпоксидным составом. Она способна выдержать даже помещение в воду. Часто применяется для подсветки в фонтанах или в ванной.

Ознакомившись со всеми характеристиками при следующем походе в магазин на вопрос продавца: “Какую вам светодиодную ленту нужно?” вы должны смело и со знанием дела ответить:

Что надо, чтобы светодиодная лента работала долго?

Как известно, со временем, светодиоды деградируют — теряют свою прозрачность, снижается яркость. При нормальных условиях эксплуатации и высоком качестве кристаллов, этот процесс занимает десятилетия.

Так почему же иногда светодиодные ленты так быстро приходят в негодность, дают намного меньше света? Обычно это происходит из-за перегрева. Для светодиодов, нормальная температура — не выше 40°С, а при длительной работе они могут нагреваться до 80°С и более. При перегреве они деградируют в разы быстрее. Буквально за неделю эксплуатации при повышенных температурах они могут потерять в яркости в два раза. Так что при монтаже светодиодных лент крепите их на специальные алюминиевые профили с прозрачной крышкой. Они являются одновременно и защитой от пыли/влаги и работают как радиаторы, отводя тепло от светодиодов.

Профили для монтажа светодиодной ленты есть самые разные. Это пример встраиваемого в мебель

Но алюминиевые профили недешевы. При необходимости их можно заменить хоть на стальные полосы. Тепло отводиться будет не так хорошо (ниже теплопроводность), но все-таки лучше, чем вообще без радиатора.

Адаптеры для светодиодных лент

Адаптер – активный блок, потребляющий энергию для преобразования напряжения согласно цветам, а КПД светодиодов зависит от цвета излучения.

Параметр эффективности осветительных приборов измеряется в лм/Вт и показывает, какой световой поток образуется в том или другом случае. Пример: эффективность зелёных светодиодов 93 лм/Вт, при потреблении 10 Вт они дадут поток, эквивалентный лампочкам накала мощностью 90 Вт. Это означает, что при одном и том же напряжении ток возникает не одинаковый, а отдача света зависит от многих факторов. Поэтому адаптер выдаёт три типа напряжения (или земли) с разными условиями:

  1. Вольтаж обеспечивающий нужную интенсивность трёх цветов.
  2. Конструкция содержит уравнивающие резисторы, изменением сопротивления которых варьируется пропускаемый ток.

Лента с адапером

При этом параметры подбираются согласно цвету изделий – этим определяется их эффективность. Обычно используется цветовая схема RGB (red, green, blue), но это не единственный вариант, есть схема разложения CMYK, где используются циановый, красный и жёлтый цвета.

Что такое светодиодная лента

Светодиодная лента или LED – это прибор с равномерно расположенными светоизлучающими кристаллами в корпусах и ограничителями электрического тока, которые устанавливаются на гибкую основу. Ширина составляет от 8 до 20 мм, а толщина обычной светодиодной ленты достигает 2–3 мм. При упаковке производители наматывают ленту в рулон на несколько метров.

Одноцветная лента с синим светом излучения

Светодиодные ленты используют как для основного освещения комнаты, так и для декоративной подсветки отдельных зон. Также LED устанавливают для подсветки товаров на витринах, стеллажах, фасадов, зданий, потолков, полок, декора. Подробнее рассмотрим, какие бывают светодиодные ленты и чем они отличаются.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

    Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды

  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

    Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

    Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Виды светодиодных лент

Монохромные SMD

Светодиодные ленты SMD самые распространенные, к тому же их стоимость обычно ниже, чем у многоцветных диодов. SMD могут давать красное, синее, зеленое, желтое свечение.

Также сегодня появились изделия промежуточных тонов – например, фиолетового или оранжевого. А те, что идут в белом цвете (CW), позволяют дополнительно выбрать любой из трех оттенков: теплый, холодный либо нейтральный.

Цвет ленты зависит от окраски кристаллов, которые используются в светодиодах. И кстати, белых среди них нет – для получения естественного свечения производители просто наносят люминофор на синий кристалл. Со временем он выгорает, и «белая» лента показывает свой истинный цвет.

Плюсы:

  • Неплохой выбор оттенков;
  • Компактный размер и удобство монтажа;
  • Наличие в продаже лент различной мощности;
  • Экономичный расход энергии и долгий срок службы;
  • Возможность использования как самостоятельного источника света;
  • Стоят дешевле многоцветных RGB лент.

Минусы:

  • На рынке много некачественных китайских подделок;
  • Хорошие ленты от известных производителей обходятся дорого.
  • Неправильно подобранный цвет может испортить впечатление от интерьера.

Многоцветные RGB

RGB-ленты при свечении выдают тысячи самых разнообразных оттенков. Здесь в каждом светодиоде заключены кристаллы трех основных цветов: синего, красного и зеленого. Достаточно «смешать» их в определенной пропорции – и вы получите любой оттенок, какой только пожелаете.

За комбинирование и смену цветов отвечает специальный контроллер, который регулирует насыщенность, интенсивность и яркость свечения диодов. Именно благодаря ему RGB-ленты способны работать в режиме циклической смены цвета, мерцания или «бегущей дорожки».

Плюсы:

  • Яркие, разнообразные и насыщенные оттенки;
  • Возможность автоматической смены цвета или включения «спецэффектов»;
  • Все еще экономичный расход электроэнергии;
  • Простота настройки с пульта дистанционного управления.

Минусы:

  • Стоимость RGB-лент в 2-3 раза выше монохромных;
  • Не подходят для организации основного освещения.

Многоцветные светодиоды дают возможность декорировать дом изнутри и снаружи, подсвечивать автомобили и даже рекламные вывески, если использовать ленты с хорошей степенью пылевлагозащиты.

SМD 5050

Современные диодные ленточные осветители SMD-5050 производятся в соответствии с технологическими требованиями surfасе mоuntеd dеviсе, что предполагает монтаж всех составляющих на специальной плате.

Предварительно все контактные площадки покрываются паяльной пастой, после чего осуществляется групповая пайка всех установленных компонентов, промывка и финишное покрытие специальным защитным слоем.


Светодиодня лента SMD 5050 белая теплая

Основные элементы представлены светодиодами, резисторами и токопроводящими дорожками. Элементы освещения имеют квадратную форму 5х5мм. При работе от электрической сети с напряжением в 220В необходим блок питания.

Трёх-кристаллические светодиоды выполняются из полупроводников и могут быть не только монохромными, но и разноцветными. Наибольшую популярность получила монохромная лента на основе светодиодов марки RGВ SМD-5050 с гибкой печатной платой.

Верхняя часть платы окрашивается белым, желтым, коричневым или черным цветом, не влияющим на основные технические показатели устройства, а также обладает «электронными» компонентами. Нижняя часть с двусторонним скотчем значительно облегчает процесс самостоятельного монтажа.

Таблица – мощность светодиодных лент 3528 и 5050:

Тип светодиодаДиодов в 1 метреМощность
SMD 3528604,8 Вт
SMD 35281207,2 Вт
SMD 352824016 Вт
SMD 5050307,2 Вт
SMD 50506014 Вт
SMD 505012025 Вт

В настоящее время диодные ленточные осветители SМD-5050 выпускаются в трех вариантах, отличающихся наличием тридцати, шестидесяти или 120 светодиодов на одном погонном метре. Количеством диодов и определяется мощность диодной ленты.

Важно помнить, что отечественными и зарубежными производителями никогда не указывается общая мощность осветительного устройства, но в обязательном порядке обозначается количество ватт, приходящихся на один погонный метр. Ленты с тридцатью светодиодами обладают мощностью на уровне 7,2Вт на метр и световым потоком в пределах 160-240lm

При наличии 60 светодиодов мощность ленты составляет 14,4Вт на один метр и отличается световым потоком в пределах 320-480lm и 610-1000lm. Световые диоды в количестве 120 штук располагаются в два ряда, что позволяет получить мощность освещения на уровне 28,8Вт

Ленты с тридцатью светодиодами обладают мощностью на уровне 7,2Вт на метр и световым потоком в пределах 160-240lm. При наличии 60 светодиодов мощность ленты составляет 14,4Вт на один метр и отличается световым потоком в пределах 320-480lm и 610-1000lm. Световые диоды в количестве 120 штук располагаются в два ряда, что позволяет получить мощность освещения на уровне 28,8Вт.

При покупке светодиодной ленты модели SMD-5050 нужно помнить, что вне зависимости от количества световых диодов и уровня мощности, такой современный источник освещения может эксплуатироваться только при температурном режиме не ниже -40оС и не выше +40оС.

Сфера применения

Относительно высокая стоимость светодиодов и лент, собранных на чипах WS2811 и WS2812B, ограничивает их область применения в сравнении с обычными LED-лентами. Главным образом их используют для решения таких задач, с которыми обычной светодиодной ленте не справиться:

  • для сборки полноцветных модулей;
  • в конструировании светильников, управляемых по принципу «soft lights»;
  • в качестве декоративной подсветки чего-либо;
  • в построении LED-видео экранов, используемых в уличной рекламе и шоу-бизнесе.

Интерес к адресной светодиодной ленте среди радиолюбителей вызван тем, что на её основе можно собрать подсветку, которая будет изменять цвет и яркость по заданному алгоритму.

Установка ПО на светодиодную ленту.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
