Особенности выбора и установки розеток в ванной комнате

Подготовительные работы

Сколько розеток для ванной необходимо для комфортного использования? На данный вопрос трудно ответить однозначно, ведь у каждого свои потребности и они индивидуальные. Однако грамотный монтаж может проводиться только следующими способами – установкой точки с прокладыванием проводов или заменой проводки на предыдущем месте.

Правильное расположение розетки

Монтаж с нуля должен проводиться, основываясь на данных рекомендациях:

• Перед укладкой розетки вся линия оснащается собственным автоматом, предназначенным для защиты аварийного отключения.
• Для всех розеток отводится отдельное подключение с обособленным проводом.
• Неэксплуатируемая розетка, закрывающая контакты, комплектуется кабелем заземления и оснащается защитной крышкой.
• Чтобы брызги от умывальника не смогли контактировать с розеткой, ее следует располагать примерно в 60 см от источника воды.
• Высота розетки для ванной не может превышать расстояние более 1 метра при использовании негерметичных изделий.
• Монтаж изделий осуществляет без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подведен к распределительному щиту через автомат.

Схема подключения розетки

Какой провод выбрать: материал и конструкция

Монтаж проводки в ванной комнате выполняется с помощью трехжильного электрического кабеля с двойной изоляцией. Каждый проводник имеет свою цветовую маркировку, что облегчает коммутацию:

• Синий (голубой) – “ноль”;
• Коричневый – “фаза”;
• Желто-зеленый – “земля”.

Назначение жил проводов опрелеляем по цвету

Как подключать жилы провода При покупке предпочтение следует отдавать медному кабелю. Он обладает массой преимуществ по сравнению с алюминиевым:

• Более гибок, его удобнее подсоединять к контактам розеток и выключателей;
• Менее подвержен окислению в местах контакта;
• При одинаковом сечении выдерживает более значительную нагрузку;
• Оказывает меньшее контактное сопротивление при подключении к розетке и автоматам.

Для медного кабеля характерна различная конструкция жил. Они могут состоять как из одного толстого, так и из пучка тонких скрученных проводов. По своим электротехническим характеристикам (сопротивлению, нагрузочной способности, классу изоляции) оба вида практически идентичны.

Единственным недостатком для медной скрученной жилы является необходимость покрытия припоем монтажных концов. Это необходимо для обеспечения более надежного соединения при подключении к розетке. Кабель с однопроводными жилами выполнения подобной операции не требует, но работать с ним сложнее, так как он более жесткий.

ПУЭ предупреждают: электричество опасно для здоровья!

Розетка для ванной выбирается не по критериям «нравится — не нравится» или «цвет прекрасно гармонирует с настенной плиткой». Ванная комната относится к помещениям с повышенной влажностью, поэтому требования к находящимся в ней электроустановочным изделиям предъявляются достаточно жесткие. Определяются они ПУЭ, этой «Библией» (а нередко и «Камасутрой») всех профессиональных и не очень электриков отечественного производства. В данном случае это именно «Библия», поскольку неправильно подобранная и неверно установленная во влажном помещении розетка с рабочим напряжением — это электрический стул, который может сработать в любой момент.

Согласно последней редакции ПУЭ, розетки, устанавливаемые в помещениях с повышенной влажностью, должны отвечать следующим требованиям:

• Иметь заземляющий контакт;
• Иметь степень влагозащищенности по международной классификации IP не ниже 4 (правда, возможно исключение, о котором будет сказано дальше);
• Присоединяться к электросети через УЗО, дифференциальный автомат или разделительный трансформатор.

Хотя в ПУЭ это прямо и не указывается, но здравомыслие подсказывает: розетка в ванной должна быть встраиваемой в стену (для скрытой установки).

Правила установки элементов питания в разных помещениях

Розетки устанавливаются в помещениях квартиры, в первую очередь, исходя из назначения конкретной комнаты, а также электроприборов, которые будут в ней установлены. Разберемся, сколько розеток должно быть в помещениях и где их лучше устанавливать.

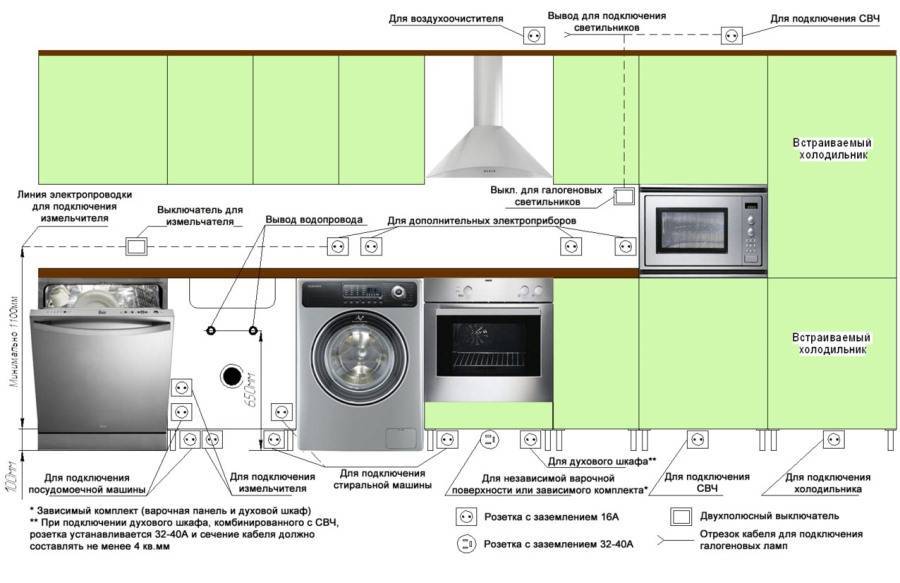

Кухня

Практически в любой современной кухне имеется большое количество электроприборов. Поэтому первый шаг в проектировании интерьера – определение мест для каждого из них. Большинство аппаратов устанавливается на кухонном гарнитуре.

Исходя их этого, дадим несколько рекомендаций на тему размещения точек электропитания на кухонном фартуке:

• Электророзетки, предназначенные для встроенной техники, следует разместить за соседними шкафами, поскольку включать такие электрические приборы непосредственно напротив их задней панели запрещено.
• Точка питания для кухонной вытяжки монтируется на расстоянии 0,6 м от верха навесного шкафа.
• Для запитки мелких кухонных аппаратов, типа блендера или миксера электророзетки монтируются на высоте 0,2-0,3 м от поверхности столешницы.

Нужно помнить также о необходимости установки точек питания для варочной панели, духовки и холодильника. Варочную панель не следует подключать в двойную розетку вместе с духовым шкафом – элемент питания не выдержит такой нагрузки. Еще одну-две точки питания можно установить рядом с обеденным столом.

Наглядно про розетки на кухне на видео:

Гостиная

Имеется четыре варианта размещения электророзеток в таких комнатах, как зал и гостиная. К ним относятся:

Дверной проем. Элементы электропитания монтируются здесь обычно для подключения пылесоса и электрического обогревателя. Установка должна осуществляться на высоте 0,3 м от уровня пола, при этом расстояние до двери должно составлять не менее 0,1 м.

• Диванная зона. В этом месте точки электропитания должны размещаться таким образом, чтобы в них было удобно включать шнур питания ноутбука или зарядное устройство для планшетного компьютера или мобильного телефона. Нельзя забывать и о таких необходимых приборах, как торшеры и светильники, а также кондиционер.
• Зона ТВ. Точка питания здесь должна размещаться на стене за панелью прибора, если речь идет о подвесном телевизоре, или, если аппарат установлен на подставке, таким образом, чтобы при взгляде на экран не было видно кабелей.
• Пространство около рабочего стола. Если в квартире небольшое количество комнат, гостиная нередко выполняет функцию кабинета. В таком случае число разъемов электропитания следует увеличить. В этой зоне нужно расположить розетки для подключения ПК или ноутбука, а также настольной лампы.

Спальня

Любое спальное помещение можно разделить на несколько зон, в в которых нужно разместить точки электропитания. Розетки в спальне в первую очередь нужно установить около прикроватных тумбочек или кровати для подключения ночного светильника, который особенно необходим для любителей почитать перед сном журнал или книгу.

При наличии в комнате для отдыха письменного стола около него нужно расположить две электророзетки, в одну из которых подключается настольная лампа, а в другую – компьютер. Высота их над рабочей поверхностью должна составлять приблизительно 0,2 м. При установке в этой комнате телевизора необходимо еще как минимум две точки питания, которые монтируются на высоте приблизительно 1,3 м от уровня плинтуса. Чтобы кабели не портили интерьер, их желательно спрятать за телевизором.

На видео дополнительно показаны нюансы расположения розеток и выключателей в квартире:

https://youtube.com/watch?v=-qGH2OQdkyw

Таковым должно быть расположение розеток в спальне. Теперь переходим к следующему помещению, на котором нужно остановиться более подробно.

Ванная комната

Размещение розеток в этой комнате также стало необходимостью. В них подключается стиральная машина, электробритва, фен, а при отсутствии в доме горячего водоснабжения – электрический водонагреватель. Правила устройства электроустановок гласят, что точки питания не должны располагаться близко к ванной (душевой кабине), и расстояние между ними должно быть не менее 0,6 м.

Поскольку влажность в этом помещении наиболее высока, то количество стационарных элементов питания в нем желательно сократить до минимума.

Розетки, которые устанавливаются в ванной комнате, должны быть защищены от попадания влаги на контакты специальной крышкой. Кроме того, ПУЭ предусматривает возможность использования в этом помещении только тех элементов, схема которых предусматривает подсоединение к устройству защитного отключения. В аварийной ситуации оно прекратит подачу электроэнергии и не допустит возникновения пожара.

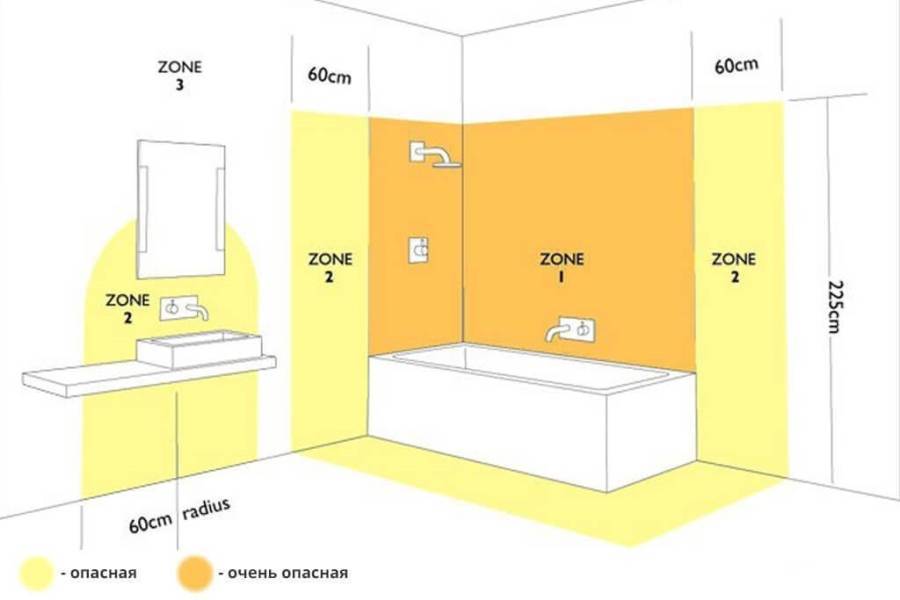

Деление ванной по зонам

Процесс установки розеточных устройств в ванных комнатах регламентирован соответствующими стандартами и нормативами. По ним розетки должны отвечать следующим требованиям:

• иметь скрытый тип установки (внутрь стены, защитного корпуса);
• оснащаться заземляющим контактом;
• соответствовать степени защиты от влаги не ниже 4 (по IP);
• иметь соединение с электросетью через разделительный трансформатор, УЗО, дифференциальный автомат.

Согласно нормативам, распределять устройства следует в соответствии с зонами ванной. Всего таких зон существует четыре:

0 — находится в непосредственной близости с источниками воды (ванны, раковины, душевые); в данной зоне разрешено располагать оборудование, рабочее напряжение которого не превышает 12 В;

1 — располагается над предыдущей зоной; монтаж розеточных устройств возможен при наличии душевых помещений с крышкой, выступающей перегородкой между зонами 0 и 1;

2 — является полосой шириной 0,6 м, берущей начало от границ двух предыдущих зон (внешних краев); здесь разрешено устанавливать устройства с классом влагозащиты от 4 и выше для электробритв, фена и аналогичных устройств;

3 — начинается от внешних границ 2 зоны, завершаясь через 2,4 м; здесь разрешено монтирование розеток с маркировкой IP1.

Перед монтажом розеток в обязательном порядке нужно распределить помещение по зонам, а затем переходить к непосредственной установке.

Маркировка и расшифровка кодов электроприборов

Все электроприборы имеют маркировку IPXY. В данной маркировке X — это степень защиты электроустройства от пыли, а Y — от воды.

В данном случае более важен последний показатель. Самое низкое значение — ноль — означает, что прибор вообще никак не защищен от влаги. И дальше по усилению влагозащитного качества. Шестой и седьмой класс имеют приборы, способные функционировать под водой.

Тем, кто решил оборудовать свою ванную комнату, необходимо выбрать для этого электроустройства, с показателем Y больше 4. Такие устройства надежно защищены от брызг. А приборы пятого класса могут выдержать поток воды.

Установка розеток в ванной комнате: нормы

Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:

1. Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
2. Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
3. УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.

Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку

При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам

Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам

Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.

Высота установки для стиральной машины: правильное расположение

Обязательные условия к подключению стиральных машин:

• подключение выполняется только к исправной проводке через трехжильный медный кабель;
• внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
• обязательно нужно соблюдать технику безопасности;
• розетка должна быть с заземлением и со встроенным УЗО.

Грамотно брать место размещения розетки. Прибор должен быть расположен на значительном расстоянии от источников воды, рядом со стиральной машиной и в удобном для доступа месте.

В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола. Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.

Высота над раковиной для влажных помещений

Розетка в ванной должна располагаться на расстоянии не менее 60 см от раковины, оптимальным значением является 100 см. Также устройство должно быть оснащено защитной крышкой, чтобы внутрь не попадали брызги воды. Для дополнительной защиты изделие можно установить в нишах, за перегородкой или в подвесных шкафах. Для раковин со столешницей можно сделать прибор со скрытым модулем, который будет спрятан в столе.

На какой высоте расположить розетку для фена в ванной комнате

Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.

Установка дополнительной розетки

Дополнительная розетка устанавливается по тому же принципу, что и основные, только с небольшим отличием. Можно выделить два метода подводки электрического кабеля:

• протянуть новую линию электрокабеля от распределительного щитка. Установить отдельный автомат защиты. Или совместить автомат с УЗО;
• установить трансформатор, а заземление осуществить от ближайшей электроточки.

Правильно осуществите заземление розетки

Остальные требования по монтажу аналогичны установке розетки с нуля. При установке дополнительной розетки часто приходится делать отверстия в облицовочном покрытии. Используйте специально предназначенные для этих работ свёрла и коронки.

Если стена облицована плиткой, коронкой выбирается бетон и плитка с припуском по диаметру и глубине подрозетника. Углубление заполняется гипсовым или алебастровым раствором, вдавливается подрозетник, равняется по уровню и закрепляется парой «блошек». Выравнивание удобно проводить деревянным или фанерным шаблоном равным толщине облицовке.

Где установить розетку в ванной: о зонах и их размерах

В каком месте ванной комнаты можно монтировать розетку? Согласно тому же ПУЭ, весь объем помещения ванной комнаты делится на четыре зоны, маркируемые цифрами от 0 до 3:

• Зону 0 занимают непосредственные источники воды — ванны, душевые уголки, раковины. В этой зоне запрещена установка любого электрооборудования с рабочим напряжением выше 12 Вольт (кроме предусмотренного конструкцией сантехнических изделий);
• Зона 1 расположена НАД зоной 0 и ограничивается проекцией контуров источников повышенной влажности на потолок. Установка пригодных для бытового электрооборудования розеток на 220 Вольт не разрешается; единственное исключение — современные душевые кабины с крышкой, служащей перегородкой между зонами 0 (внутри кабины) и 1.
• Зона 2 — это «полоса» шириной 0,6 м, начинающаяся от внешних границ зон 0 и 1. Здесь, на границе зон 2 и 3, уже можно ставить розетки, имеющие класс влагозащищенности не ниже 4 (полугерметичные);
• Зона 3 начинается от внешних границ зоны 2 и заканчивается через 2,4 м. Здесь уже разрешается устанавливать электрические розетки с минимальной степенью защиты (1 по IP), но только в помещениях индивидуального пользования. Ванные комнаты в частных домах под эту категорию, в общем-то, подходят.

Где установить розетку в ванной? В правильной зоне!

Проще говоря, розетки в ванной должны располагаться на расстоянии минимум 60 см от источника повышенной влажности!

С высотой установки дело обстоит несколько сложнее — должен выбираться разумный компромисс между удобством использования и уровнем влажности в помещении. Обычно розетка для стиральной машины монтируется на высоте 40–50 см от уровня пола, для душевой кабины — на высоте более 2 м (выше ее крышки), все остальные располагают на уровне 1–1,2 м от пола. Из-за возможности затопления розетки в ванной нельзя размещать близко к полу.

Необходимость розеток

В старых домах санузлы розетками не оборудованы. И иногда неудобно пользоваться различными домашними приборами. Современные ванные комнаты отличаются большой площадью и оснащением различными устройствами: душевыми кабинами, бойлерами, гидромассажем, феном, электробритвой. Они делают жизнь комфортной. Поскольку пользоваться удлинителями неудобно и небезопасно, возникла потребность в установке розеток.

Необходимо учитывать, что в ванных комнатах нередко возникает потребность в подключении плойки или установке машинки для стирки. Последнюю не рекомендовано подключать через удлинитель. Дополнительные розеточные устройства с влагозащитой могут понадобиться для сушилки, системы подогрева полов или зеркал с подсветкой.

Устанавливаем розетки

Перед установкой розеток в ванной следует определиться, сколько всего их будет. Необходимо обеспечить каждого потребителя источником питания. Возможно монтирование двойных или тройных розеток. Это удобнее, чем устанавливать несколько одиночных. Далее нужно перейти к монтажу, который может осуществляться несколькими путями.

1. Накладной тип установки. Предполагает монтаж влагозащитных розеток наружного типа, имеющих выступающий пластиковый корпус. Часто используется при прокладывании кабелей в пластиковых коробах. Выполняется с помощью саморезов, фиксирующих устройство на перегородку либо бетонную (кирпичную) стену.
2. Скрытый тип установки. Применяется при проведении кабелей в гипсокартоне или штрабе. Если предполагается монтирование в гипсокартоне, следует проделать в нем отверстие по диаметру коробки под розетку. Затем нужно прижать ее к гипсокартону при помощи специальных винтов, после чего осуществить подключение проводов. Далее следует прикрепить розетку к коробке. При установке устройства в стене изначально нужно проделать кольцевую канавку, соответствующую по размеру коробке под розетку. После этого перфоратором или зубилом вырезается отверстие и в нем закрепляется коробка. Дальнейшая установка не отличается от предыдущего варианта.

1. Монтирование внутри защитного кожуха. Согласно требованиям по безопасности, в ванной следует устанавливать розетки классом влагозащиты не ниже IP4. Но при необходимости данное требование можно и обойти. Поможет в этом расположение устройства внутри корпуса электрощитка с классом защиты от воды IP4. Использовать такую конструкцию следует в двух случаях:
   • нет возможности приобрести влагозащитные розетки;
   • есть необходимость установить внутри щитка выключатель встраиваемой подсветки или блок управления теплым полом.
2. Сначала нужно выполнить крепеж щитка к стене посредством дюбель-гвоздей, после чего завести внутрь конец кабеля и подключить к контактной колодке при помощи соответствующих клемм. Закрепить розетку в корпусе щитка помогут монтажные скобы.

Влагозащищенные розетки являются устройствами, без которых сложно обойтись в современной жизни. Они позволяют без проблем пользоваться стиральной машинкой, нагревать воду при помощи бойлера или сушить волосы феном. Такие розетки отличаются большим разнообразием и требуют определенных условий размещения. При соблюдении необходимых мер безопасности пользоваться розетками с влагозащитой будет одно удовольствие.

Какая нужна розетка для подключения бойлера (накопительного)? Подойдёт ли обычная розетка?

Надо накопительный бойлер подключить к электросети, какая нужна розетка, обычная подойдёт?

Если стал вопрос только о розетке для бойлера, логично предположить что ваш бойлер уж оснащен штатным, трехжильным кабелем (фаза, ноль и земля) и штепсельной вилкой с заземляющим контактом. Если это все уже было поставлено производителем на ваш водонагреватель это уже решило половину проблемы.

Все производители оснащают свои водонагреватели проводом со стандартной штепсельной вилкой имеющей два рабочих контакта (два круглых штырька диаметром 4,8 мм) и пара боковых контактов-прижимов заземления, только если мощность этого водонагревателя лежит в пределах до 3500 Ватт.

Это обусловлено тем, что международным стандартом в бытовых электросетях переменно тока 230 Вольт, розеточные линии должны быть проложены медным проводом сечением не ниже 2,5 квадратных миллиметра, а точки разбора (штепсельные розетки) должны выдерживать ток не ниже 16 Ампер. Вот эти критерии и диктуют такой «потолок» мощности в 3,5 киловатта. Выходит если у обогревателя есть вилка, значит его можно оснастить любой розеткой рассчитанной на ток 16 Ампер (это не дефицит и такие розетки продаются в любом хозмаге) И в домах новой (после 2000 года) постройки провод питающий эту розетку должен быть 2,5 квадрата. В старых домах нужно смотреть впервую очередь сечение провода питающей линии, и уж исходя из этого принимать решение (подключаться к нему или кидать новый если старый не достаточной толщины)

Водонагреватели больше мощности чем 3,5 кВт, обычно идут без провода, либо провод есть но он не имеет штатной вилки, просто концы проводов зачищенные, опаяные или в обжимах. Это сразу говорит о том, что мощность его слишком велика для штатной квартирной проводки и этот агрегат нуждается для отдельной линии проведенной кабелем большего сечения (4 или даже 6 квадратов медью) и клеммным соединением (или болтовым), а те водонагреватели которые вообще не имели провода при покупке, лучше запитывать напрямую питающим кабелем, без лишних соединений, сразу с автомата (или с УЗО или Дифавтомата)

Эти признаки (наличие и отсутствие вилки) могут быть косвенным но простым ориентиром в выборе розетки в которую будет подключаться водонагреватель (бойлер) для простого обывателя. Еще одно простое правило, глянуть на саму вилку, на ней так же стоит величина максимального тока, соответственно ей и нужна мощность розетки.

Человек немного знакомый с электротехникой, конечно же убедится в мощности водонагревателя указанной в паспортной документации, в паспорте-табличке на изделии, или даже на самом ТЭНе водонагревателя. И именно по этой информации нужно будет выбрать и сечение питающего кабеля.

Из личного опыта могу добавить что дешевые розетки не выдерживают тот величина которого на них указана. Серьезные производители да — отвечают за маркировку, а безымянный «китай» почти никогда. А водонагреватель греет довольно продолжительное время (до 5 часов!) Так что для этой цели берите только качественные розетки проверенных фирм к примеру АВВ, MAKEL, BERKER, Schneider. (не реклама!) с заземлением, они еще могут выдержать нагрузку в 3,5 киловатта в течении нескольких часов к ряду, и не оплавится.

Вот такие вполне подойдут, стоят в районе 150-200 рублей —

Высота установки выключателей и розеток в квартире своими руками

Перечислим основные рекомендации, которые проверены практикой и не противоречат безопасности в жилых помещениях.

Проводка на кухне

1. Стиральная и посудомоечная машина — 15–20 см. от пола.
2. Питание кухонных электроприборов (чайник, тостер, мультиварка и т.д.). Блок розеток выводится на уровень 20 см. от столешницы.
3. Для вытяжки отводится отдельная точка питания в 2 м. от пола.
4. Встроенную в шкафы технику лучше всего подключать из розеток, расположенных за стенками мебели. Для свободного к ним доступа выпиливается отверстие в задней стенке. Оптимальное расстояние — 40–60 см. от пола.
5. Для подсветки подвесных шкафов рекомендуется размещать розетки на уровне 10 см. над корпусом мебели.

Розетки и выключатели в гостиной и спальне

• В гостиной комнате располагается розетка для питания телевизора на высоте 1,3 м. от пола. На этом же уровне принято устанавливать розетку для подключения роутера. Сюда же подводят слаботочный кабели компьютерной сети и телевизионной антенны.
• Возле письменного стола размещают несколько розеток. Один блок, состоящий из 2 или 3 розеток, располагают на уровне 30 см. от пола. И второй блок — на высоте 15 см. от уровня столешницы, для подключения настольной лампы или зарядки ноутбука (телефона, планшета).
• Розетки для торшера, пылесоса или музыкального центра удобно размещать на высоте 30 см. от поверхности пола.
• Управление главной люстрой или точечными светильниками на потолке осуществляется выключателем, расположенным у входа в гостиную. Как правило, здесь устанавливают выключатель с несколькими клавишами — это позволяет варьировать интенсивность освещения.
• Спальня оборудуется одним общим выключателем на входе и двумя выключателями по обеим сторонам двуспальной кровати. Там же устанавливают по розетке, что бы можно было, не вставая с постели, поставить на зарядку телефон, подключить электронный будильник и т.д. Удобная высота — 0,7 м. от пола.

Электроточки питания в ванной комнате

В связи с повышенной влажностью и возможным возникновением брызг, рекомендуется подключать все розетки в ванной комнате через УЗО. Расстояние от умывальника и ванной (душевой кабинки) до розетки менее 60 см. запрещается.

Для электроприборов рекомендованная высота установки розеток:

• стиральная машина — 1 м.;
• водонагревательный бойлер — 1,8 м.;
• дополнительная точка питания для бритвы или фена — 1,1 м.

В ванной комнате рекомендуется устанавливать розетки с индексом IP 66

Выключатели света устанавливаются снаружи, на входе в санузел.

Видео: розетки на кухне

Самостоятельное проведение работ по замене и переносу «электро точек» подразумевает прямой контакт с токами высокого напряжения. Даже слабые электрические удары иногда приводят к остановке сердца или становятся причиной нервных расстройств. Перед началом работ нужно отключать подачу тока в квартиру.

Из каких зон состоит ванная?

В данном случае нас интересует только то, как ванная разбита на зоны по воздействию воды:

• зона 0 – там, где льётся вода (раковина, биде, умывальник, душевая кабина или поддон, ванна)
• зона 1 – ограничена краями ванны, поддона или раковины, а также полом и потолком под / над ними
• зона 2 – пространство на расстоянии 60 см от края зоны 1
• зона 3 – всё, что находится за пределами зоны 2 (дальше 60 см от края сантехнических устройств)

Нас интересует только зона 3 – только в ней можно устанавливать розетки, и только на определенных условиях, о которых подробно поговорим ниже.

В зонах 0, 1, 2 допускается только скрытая электропроводка в штукатурке на глубине не менее 5 см (СП 256, п.15.23).

Подробнее про зоны читайте в ГОСТ Р 50571.7.701 и СП 256.1325800.2016, п.15.41.

Картинка оттуда:

Зоны безопасности по риску поражения электрическим током

В ГОСТ Р 50571.7.701 ни слова не сказано про зону 3, хотя все отсылки по зонам идут туда. Видимо, “это и так понятно”.

Выводы и полезное видео по теме

Достойный пример правильного подбора и монтажа влагозащищённой двойной розетки с корректным подключением в отдельный автоматический выключатель:

Следующее видео представлено исключительно в качестве знакомства с передовыми технологиями в области производства компонентов электропроводки:

Отличными характеристиками прочности, надёжности и безопасности обладают готовые изделия от популярных компаний-производителей LEGRAND, SCHNEIDER ELECTRIC и BERKER.

Также возможно приобретать фурнитуру от шведской ABB и немецкой GIRA, но у этих фирм стоимость немного дороже в связи с использованием в производстве продукции достаточно дорогих материалов, включая бронзу и позолоченные металлы.

Ждем ваших рассказов о выборе розеток для установки в санузлах и бассейнах. Пишите, пожалуйста, в блоке, расположенном внизу, под текстом статьи. Здесь же задавайте вопросы и комментируйте предложенный к ознакомлению материал.
