Как подключить трехклавишный выключатель с розеткой в одном корпусе

Инструкция по замене выключателя

  1. В целях электробезопасности, отключаем автомат, который подает напряжение на выключатель, а после отключения проверяем, что выключатель перестал включать свет. Значит он обесточен и можно приступать к его замене.
  2. Откручиваем винт, который крепит декоративную накладку и снимаем ее. Теперь ослабляем винты, которые удерживают распорные лапки по бокам механизма выключателя и вынимаем механизм из стены. С помощью отвёртки отсоединяем электрические провода из зажимов выключателя, запоминая их подключение к к контактам.
  3. Если выключатель одноклавишный, то к. нему подходит два провода и подключить их можно в любой последовательности, но лучше определить, где находится фазный провод. Для этого нужно развести провода, чтобы они не касались друг друга и включить автомат в щите. С помощью индикаторной отвертки определяем фазу. На этом проводе индикатор будет светиться. Отключаем автомат. Подключаем фазный провод к клемме L на механизме, оставшийся провод ко второй клемме. Устанавливаем механизм в гнездо, крепим его распорными лапками.
  4. Если выключатель двухклавишный, сначала находим фазный провод индикаторной отверткой, также подключаем его к клемме L, а два оставшихся ко 2 и 3 клемме на механизме.
  5. Одеваем декоративную крышку, крепим ее винтом, включаем автомат и проверяем работу выключателя.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

  • Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
  • Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

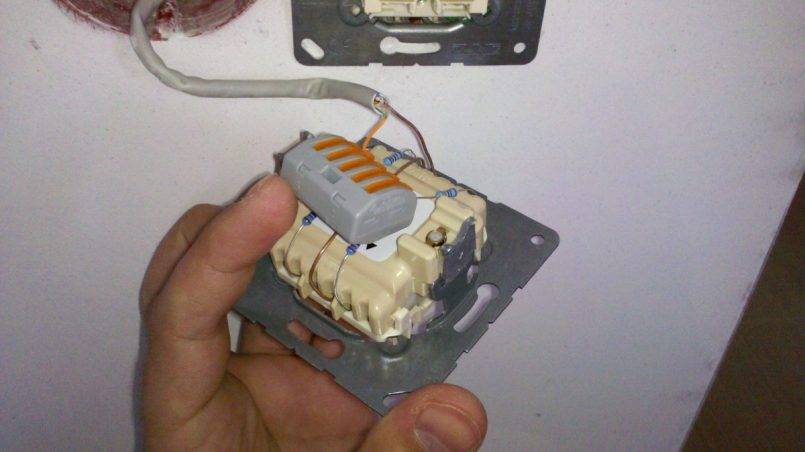

  • Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
  • Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
  • Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
  • Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

  • Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
  • В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
  • А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Диммеры

С простыми выключателями, кажется, всё. А как разобрать выключатель с света? Так называемые диммеры, особенно механические, включаются в цепь точно так же, как и обычные выключатели. Их демонтаж производится примерно по той же схеме. Сначала снимают поворотную ручку, после освобождают декоративную панель из защёлки ножиком или отвёрткой, затем ослабляют крепёжные лапки, раскручивая фиксирующие болты на корпусе.

На этом всё. Монтаж производится в обратном порядке. Итак, мы выяснили, как разобрать двухклавишный выключатель света и его одноклавишный аналог. Все достаточно просто, и с этой работой справится любой мастер-самоучка. А если вы знаете, как разобрать выключатель с регулировкой света, то собрать все назад вообще не станет большой проблемой. Помните, что все соединения и крепления нужно затягивать как следует, чтобы лишний раз не заниматься ремонтом выключателя.

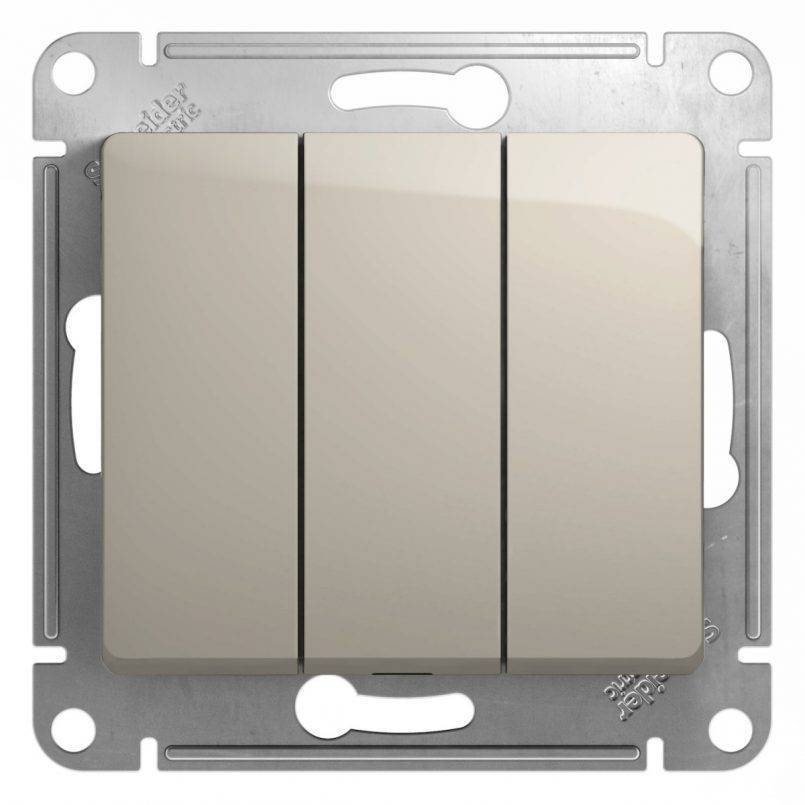

Трехклавишный выключатель с розеткой: схема подключения и назначение

Трехклавишный выключатель с розеткой подходит для управления освещением (например, ванной и туалетной комнат) из коридора либо для использования в комнате, где эксплуатируются одновременно несколько осветительных приборов. Чтобы обеспечить отсутствие сбоев в электросети, монтер должен знать, как правильно подключить тройной выключатель с розеткой.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке.

В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек.

У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

В квартирах с планировкой советских времен разместить коробку с тремя клавишами можно только в месте стыка санузла, прихожей и кухни. Чтобы поставить его в спальне или гостиной, потребуется частично поменять размещение проводки. Для выполнения этой работы лучше пригласить профессионального электрика.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Производители выключателей

Трехклавишные выключатели с розеткой «Кунцево-Электро»

Выбирать марку стоит, опираясь на собственные приоритеты. Если важны художественные качества, можно ориентироваться на ассортимент компаний Fede и Gira. Первая из них специализируется на стилях «под старину». Функциональные модели в модерновом дизайнерском решении можно найти у производителя АВВ. Некоторые из этих выключателей оснащены подсветкой со светодиодами. Среди российских компаний устройства с розеткой (с разным числом кнопок) выпускает «Кунцево-Электро».

При монтаже устройства с розеткой решающее значение имеет корректность определения нулевых и фазных проводов и правильное соединение их между собой. Только в этом случае будут обеспечены надежность и безопасность эксплуатации.

Схема подключения

Электрическая схема представляет собой параллельное подсоединение к источнику питания осветительного прибора с лампочкой, выключателя и розетки.

Подготовительные работы

После отключения автомата необходимо ещё раз удостовериться в отсутствии напряжения, теперь при помощи индикаторной отвёртки. Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату. Индикатор засветился после прикосновения с фазой, значит он в исправном состоянии. Теперь прикоснитесь индикаторной отвёрткой к жилам питающего провода, который заведён в квартиру от автомата, свечения быть не должно. Значит, напряжение снято и можно приступать к работам.

В проделанных штробах проложите провода, подводя их к стенным отверстиям. При этом оставляйте концы 10-15 см для разделки жил, не жалейте, лучше сделать чуть больший запас, чем потом мучится при соединении и подключении. Установите в отверстиях распределительную коробку и подрозетники, для их надёжной фиксации пользуйтесь гипсом или алебастром.

Электромонтажные работы

Заведите в распределительную коробку двухжильный кабель от питающей сети (фазу и ноль). От коробки должно быть проложено три провода: один к выключателю, второй к светильнику, третий к розетке.

У провода, жилы которого имеют разное цветовое исполнение изоляции, красный цвет обозначает фазу, синий цвет – ноль.

На выключателе имеется входной и выходной контакт, на входе подсоединяется фазная жила. Вторую жилу подсоедините к выходному контакту выключателя.

К светильнику также должен быть проложен двухжильный провод. В патроне лампы имеются два контакта. Центральный пружинящий контакт (фазный) служит для непосредственной подачи напряжения на лампочку. Боковой контакт в патроне – это ноль, с ним лампа будет соприкасаться после вкручивания своим цоколем.

Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. Этот коммутационный аппарат имеет контактную часть, состоящую из двух клемм, к которым подсоединяется фаза и ноль.

Схема подключения выключателя, светильника и розетки в распределительной коробке выглядит следующим образом:

  1. Нулевую жилу от питающего провода соедините с нулевыми жилами, идущими к светильнику и розетке.
  2. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку.
  3. Оставшуюся жилу от выходного контакта выключателя соедините с фазной жилой светильника.

Все места соединений должны выполняться максимально прочно, чтобы обеспечить надёжный контакт. Это можно сделать старым дедовским способом – путём скрутки, которую сверху ещё желательно пропаять. Существуют и более современные приспособления: специальные колодки (в них провод зажимается под винт) либо СИЗ (соединительные изолирующие зажимы).

Подробнее о соединении проводов в распределительной коробке смотрите в этом видео:

Проверка схемы и завершение работ

Все скрутки разведите в разные стороны, чтобы они не касались друг друга и проверьте работу собранной схемы. Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. Выключатель находится в положении «отключено», светильник не горит, значит, всё верно, фаза разомкнута. Теперь нажмите клавишу выключателя в положение «включено», электрическая цепь замыкается и по ней уже напряжение поступает от источника питания на светильник, лампочка загорается. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Вставьте в розетку штепсельную вилку фена, радио или электрочайника и проверьте его работу.

Осталось только надёжно расположить в подрозетниках выключатель и розетку, зафиксировать, надеть сверху защитные крышки. Также крышкой закрывается и распределительная коробка, при любых ремонтных работах никогда не прячьте её под обои или штукатурку. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.

Также имейте в виду, если осветительный прибор и розетка конструктивно имеют защитное заземление, то для их электрической схемы понадобится трёхжильный провод. Такой же провод из трёх жил должен приходить и в распределительную коробку от источника питания. Обычно заземляющая жила обозначается зелёным или жёлтым цветом, точно также в коробке нужно будет соединить в одну скрутку три жилы защитного заземления – от источника питания, розетки и светильника.

Установка с двумя кнопками

Замена одноклавишного выключателя на двухклавишный осуществляется по тому же алгоритму, что и в случае с одноклавишным переключателем.

Есть отличие: понадобится подключить три фазовых проводника на клеммы L1, L2 и L3. Для трехклавишного устройства используем четыре проводника: к фазе — один, и по одному к каждому контакту.

Не в каждом случае используются провода привычных цветов: красный для фазы, черный (синий) для нуля. В зданиях старой постройки и в частных домах цветовая схема часто отличается. Встречаются и одноцветные провода. Рекомендуется искать нужные провода с помощью индикатора.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Распределительная коробка Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание

С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства. Остальные три провода ставят на соответствующие им контакты

При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек

Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков

Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и ищут индикатором фазу (двужильный кабель)

Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой

Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Установка трехклавишного выключателя своими руками

Основные этапы монтажа и подключения трехклавишного выключателя:

  • Обесточьте электросеть на щитке.
  • Разберите выключатель. Отсоедините корпус от цокольной части, и ослабьте фиксаторы клемм. Существуют модели с клеммами-защелками, их ослаблять не нужно, здесь провод фиксируется прижимным механизмом. Ослабьте винты распорок, чтобы установить прибор в подрозетник.
  • Подключите провода. Здесь необходимо действовать внимательно. Фаза подключается к общей клемме, откуда разводится на 3 осветительных прибора или 3 группы ламп в люстре. Зачищать провод от изоляции нужно не более чем на 1 см. В случае с многожильными проводами используйте специальные гильзы или предварительно залудите концы.
  • Подключите провода в распределительной коробке. Сделать это можно с помощью специальных клеммников или спаяв провода.
  • Проверьте правильность подключения. Перед сборкой выключателя проверьте, правильно ли работают клавиши. Для этого временно включите электропитание на щитке.
  • Соберите выключатель и распределительную коробку. В подрозетнике выключатель фиксируется комплектными крепежными винтами. После монтажа внутренней части установите на выключатель защитно-декоративный кожух.
  • Включите питание на щитке.

Важно проследить, чтобы выключатель размыкал именно фазный, а не нулевой провод. В противном случае возникает риск поражения электрическим током, поскольку на осветительном приборе будет постоянно присутствовать напряжение

Часто задаваемые вопросы

Вопрос №1. Имеются ли принципиальные отличия между подключением трехклавишного выключателя от подключения одно- или двухклавишного?

По своей сути принцип подключения этих приборов ничем существенно друг от друга не отличается. Различие заключается только в количестве контактов коммутационных групп: один, два или три.

Вопрос №2. Каким документом регламентируется подключение тройных выключателей?

Правила трехклавишных выключателей (как и коммутационного оборудования других видов) регламентировано главным документом для каждого электрика — ПУЭ.

Вопрос №3. Как определить фазу и ноль при подключении тройных выключателей?

Лучшим прибором для определения нуля и фазы является индикаторная отвертка. Продаются они в любом магазине электрики, а стоимость их доступна каждому. Если при затрагивании провода концом отвертки зажигается индикатор, значит, жила является фазной. При отсутствии сигнала можно смело говорить о том, что провод является нулевым.

Вопрос №4. Можно ли приобретать дешевые китайские тройные выключатели, например, с известной всем торговой интернет-площадки?

В принципе, можно. Но лучше не рисковать. Всегда стоит помнить, что слишком дешевые вещи не бывают качественными, а китайские сомнительного происхождения — не могут быть качественными априори. Даже если ремонт слишком ограничен в бюджете, лучше все-таки приобрести сертифицированный выключатель пусть даже и самого дешевого бренда.

Подключение трехклавишного выключателя света с розеткой и без неё

  • Преимущества установки прибора
  • Самостоятельное подключение
  • Советы по выбору модели

Преимущества установки прибора

Большинство людей даже не догадываются о том, что можно сэкономить деньги на платежах за электроэнергию, просто заменив старые выключатели на более современные модели. Между тем, экономия может достигать до 30% каждый месяц. Подключение трехклавишного выключателя света поможет не только уменьшить расход электроэнергии, но и обеспечит удобство при управлении осветительными приборами.

Современные экземпляры отличаются разнообразием расцветок и форм, что позволяет им отлично вписываться в любой интерьер. Основные преимущества трехкнопочной модели:

  • экономия электрической энергии;
  • удобство в эксплуатации;
  • эстетичный внешний вид.

Самостоятельное подключение

Чтобы самостоятельно разобраться в схеме подключения трехклавишного выключателя, достаточно знать принципы работы прибора. Если таких навыков нет, лучше обратиться к профессионалу. Итак, для работы потребуются:

  • индикатор для измерения тока;

  • отвёртка;
  • изолента;
  • плоскогубцы;
  • нож;
  • клеммы.

Перед тем как подключить тройной выключатель, следует удостовериться, что помещение обесточено.

Следующий этап работы — определение фазы. Для этого нужно внимательно осмотреть провода. Они могут выглядеть в виде одного кабеля с четырьмя жилками или как отдельный провод-фаза и трехжильный кабель. Лучше не рисковать и все проверить индикатором тока.

Главное при подключении — ничего не перепутать. Если вместо фазы на выход прибора пойдёт нулевой провод, то проводка в выключенном режиме будет под напряжением, а это может привести к удару током при обычной замене лампочки.

Во избежание замыкания все провода должны быть плотно прижаты специальными винтами и хорошо заизолированы.

Последний этап работы — вмонтирование выключателя в стену. Для этого следует как можно плотнее расположить его в подрозетнике, закрепив про помощи винтов, затем установить на место кнопки и верхнюю рамку

Особое внимание следует уделить правильному положению клавиш, чтобы не перепутать верх и низ

Советы по выбору модели

Несмотря на то что внешний вид и форма тройных выключателей с розеткой и без неё могут существенно отличаться между собой, способы подключения у них практически одинаковы.

Особое внимание следует уделить таким факторам:

  1. Конструкция устройства. Перед тем как приобрести выключатель, следует проверить все его подвижные части (кнопки), а также убедиться в отсутствии видимых повреждений на корпусе.

  2. Материал, из которого изготовлен блок. Пластиковые или пластмассовые основы прослужат гораздо меньше, чем из металла и керамики.
  3. Внешний вид. Форма и расцветка устройства также играют немаловажную роль. Выключатель, который не вписывается в общий интерьер помещения, выглядит странно, а часто может просто испортить всю композицию.

Устанавливать трехклавишные выключатели в своём доме или нет — личное дело каждого хозяина. Но следует иметь в виду, что преимущества их эксплуатации намного превышают все имеющиеся недостатки, поэтому хотя бы один экземпляр установить рекомендуется.
