Розетки для наружной проводки: особенности и виды

Установка розеток

В зависимости от того, какие точки питания будут использоваться, техника монтажа меняется в некоторых местах.

Монтаж плинтусных розеток

Вмонтированный плинтусный блок розеток

Чтобы прикрепить плинтус с кабель-каналом к стене, нужно выполнить работу поэтапно в такой последовательности:

  • С верхней панели бордюра снимают защитную узкую крышку, прикрывающую короб. Ее поддевают отверткой от края.
  • Прикладывают плинтус к стене и в соответствии с разметкой (будущим расположением розетки) формируют врезку под подрозетник.
  • Плинтус крепят дюбель-гвоздями к стене.
  • Монтируют мультибокс.
  • Прокладывают кабель и выводят жилы к розетке.
  • Остаётся соединить их с клеммами.

В последнюю очередь ставится верхняя крышка розетки, декоративная защитная планка и торцевые заглушки.

Монтаж точки питания на стену

Монтаж плинтусной розетки

В этом случае провода прокладывают в кабель каналы по приведенной выше инструкции. Но в предполагаемом месте установки розетки с обратной стороны плинтуса делают небольшой вырез, чтобы вывести кабель.

Накладную панель (мультибокс) крепят к стене и подводят к ее клеммам жилы проводов.

Остаётся зафиксировать верхнюю декоративную крышку точки питания и поставить заглушки на плинтус.

Кабель-канал поверх плинтуса

Если укладывать провода под пристенный бордюр не хочется или проводка монтируется в деревянном доме, лучше просто использовать кабель-канал. Короб фиксируют параллельно плинтусу на дюбель-гвозди. Предварительно с канала снимают верхнюю крышку. После фиксации короба в него укладывают проводку и сверху надевают защитную панель.

Хвостики кабеля подводят к настенной розетке.

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

  1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
    Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
  2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Конструкция штепсельной розетки

Довольно часто штепсельная розетка состоит из трех основных элементов:

  1. Корпус.
  2. Колодка.
  3. Контакт с устройством.

Корпус – является защитной частью этого устройства. Достаточно часто выполняет не только декоративную, но и защитную функцию. Достаточно часто многие производители изготавливают внешнюю крышку из прочного материала. При необходимости корпус можно легко задекорировать под любой интерьер.

Колодка – это основа устройства. При ее изготовлении достаточно часто используют керамику. Она удерживает не только крышку, но и защитные контакты.

Контакт с устройством – это контакт, благодаря которому электроэнергия доходит до потребителей. Их обычно изготавливают из различных сплавов, которые обладают степенью упругости.

Как устроено наружное устройство подключения

Чтобы понимать принцип работы механизма, знать, как правильно его установить и эксплуатировать, нужно разобраться с его устройством. Розетки открытой проводки состоят их трех частей:

  • основания изделия;
  • токопроводящего механизма;
  • лицевой панели.

Корпус-основание

Основание – корпус, с помощью которого изделие крепится на стене или к другой плоскости. К нему присоединяют токопроводящие элементы и верхнюю декоративную крышку. Именно эта деталь выполняется из пластмассы или керамики. Названные материалы имеют достоинства и недостатки. Керамическое основание рассеивает тепло и не способно к возгоранию/оплавлению, это ценное качество для вещества, контактирующего с электрическим током. Хрупкость является недостатком, так как увеличивает вероятность повреждения. Такие точки подключения к электросети рекомендуют устанавливать только в помещениях.

Приобретая изделие в пластмассовом корпусе, обращайте внимание на качество сырья. Простая пластмасса легко плавится, горит, при высокой температуре выделяет токсичные вещества

Лучше если розетки открытой проводки имеют пожароустойчивое основание из специально разработанного полимерного материала (поликарбоната с особыми добавками).

Механизм токопроведения

Токопроводящий механизм является самой важной – функциональной частью устройства. Его выполняют в одном из трех вариантов:

  • из латуни без покрытия;
  • из латуни с покрытием;
  • из луженой латуни;
  • из бронзы.

В условиях повышенной влажности латунные контакты без покрытия прикасаются к алюминиевым проводам. Следствием этого является окисление контакта и снижение его токопроводящей способности. Поэтому элементы из латуни без дополнительного покрытия считаются самыми ненадежными. В процессе эксплуатации контакты теряют пружинящие свойства. Чтобы избежать некачественной работы изделия, при производстве устанавливают пружинящие приспособления, не позволяющие лепесткам менять расположение.

Контакты, изготовленные из луженой латуни, имеют белый металлический цвет, меньше окисляются, поэтому они более надежны. Штыри вилки подключенного прибора надежно удерживаются в таком механизме.

Заземление

Заземление – важный элемент токопроводящей части розетки открытой проводки. Он предотвращает проблемы при подключении нагревательных бытовых приборов, сложного оборудования с микросхемами, техники, контактирующей с водой. Изделия с заземлением имеют большую глубину, дороже стоят. Но они более безопасны, так как свободные электроразряды отводятся от приборов и использующего их человека.

Прижимный механизм

Провода, которые находятся в разъеме, крепятся с помощью специального прижимного механизма или винтовым соединением. В процессе использования изделия винты могут расшататься, крепление ослабнет. Если вовремя не подтянуть винтовой зажим, при увеличении электрической нагрузки устройство подключения будет нагреваться. Использование саморегулирующейся прижимной системы является долговечным и надежным на протяжении всего срока эксплуатации. Корректирующих действий со стороны человека не понадобится.

Лицевая панель

Лицевая панель – декоративная деталь, которая определяет внешний вид точки подключения к сети. Ее изготовляют из малогорючих материалов: поликарбоната, стекла, металла. Современные производители также предлагают панели из дерева.

Что такое заземление

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства).

Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку.

При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий. Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы.

Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

  • тело человека – не менее 1000 Ом;
  • заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Как выбрать розетку

Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.

Конструкция и предназначение розеток

Для использования в квартирах и частных домах рекомендуется использовать несколько видов:

  • Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
  • С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
  • Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
  • Тип С5 — розетки старого образца, выдерживающие всего 6А
  • Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.

Выбираем розетку по способу монтажа

По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.


Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах

Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.

В спальне

В спальне может возникать необходимость спрятать розетки только в том случае, если они будут нарушать интерьер комнаты. Для спальни можно подобрать просто огромное количество разнообразных вариантов, которые действительно смогут удивить. Самым оптимальным решением можно считать украшение стены около накладки.

Если изделие будет спрятано в плинтусе, тогда розетку можно спрятать за декоративной дверцей.

На сегодняшний день популярной проблемой также считается спрятать провода от телевизора, который будет висеть на стене. Многие специалисты утверждают о том, что лучшим решением может стать размещение разъемов за телевизором. Благодаря этому вы сможете спрятать не только розетку, но и провода.

Также вам необходимо будет позаботиться о жизни своего ребенка. Чтобы закрыть розетки от детей, необходимо использовать специальные заглушки, которые можно будет приобрести практически в любом электротехническом магазине. На фото ниже вы сможете увидеть, как будут выглядеть заглушки в вашей розетке.

Если вы планируете спрятать розетку вместе с вилкой, тогда помните, что в этом случае ваши дела будут обстоять немного сложнее. Самым простым вариантом можно считать простую перестановку в комнате, которая даст возможность быстро скрыть розетку, а также дополнительные провода, которые здесь будут размещены. Также при необходимости вы можете использовать дизайнерские приемы, которые смогут скрыть розетку вместе с вилкой самостоятельно.

Статья по теме: Что можно сделать из виниловых пластинок: ваза и цветочный горшок, картина, часы и сумка своими руками

В детской комнате к размещению розетки, вам необходимо будет более серьезно. Еще на стадии выполнения ремонта вы должны будете продумать, где будет размещена ваша розетка в детской комнате.

Подключение двойной розетки с заземлением

Порядок действий для подключения двойной розетки точно такой же, как и для обычной, если это модель для одного подрозетника. В ней делается один заземляющий контакт на обе розетки, поэтому та ее часть, что вставляется в подрозетник ничем не отличается от стандартного устройства.

Другое дело, если двойная розетка набрана из двух ординарных, расположенных рядом друг с другом. В таком случае заземление надо рассматривать как сделанное для двух отдельных точек и монтаж заземляющего провода производится несколько иначе, чем фазы и ноля.

Различие в том, что зачастую подключаемый блок розеток соединяется между собой шлейфом, когда к следующей точке провода идут от контактов предыдущей. Если в каком-либо месте отгорит провод, то следующие розетки в цепи работать не будут. Это не является потенциальной угрозой получить удар электрическим током, в отличие от выхода из строя провода заземления.

Чтобы этого избежать, перед тем как подключить двойную розетку, набранную из ординарных, заземляющий провод прокладывают цельным куском до последней точки подключения, а напротив предыдущих делают скрутки, от которых заземление уже идет на заземляющие контакты.

Если заземляющего провода в розетке нет

Здесь все зависит от того, где именно нужно выполнить подключение розетки с заземлением – в частном доме или многоквартирном. Во втором случае еще надо узнать, есть ли заземляющая шина в этажном щитке – вполне может быть ситуация обратная предыдущей – когда проводка в квартире старая, а этажный щиток уже переделан под новые стандарты и в нем есть шина для подключения PE проводника.

Если в этажном щитке нет заземляющей шины, то заземление розеток самостоятельно сделать не получится. Если точнее, то сделать можно, но это будет нарушением – вмешательством в утвержденную схему дома и т.п.

Как итог – если заземления нет, то надо собираться всем жильцам дома и писать коллективное заявление, чтобы сотрудники ЖЭКа провели все необходимые работы. Других вариантов сделать все законным способом не существует.

Также выбор способа подключения зависит от того, нужно заземлить одну розетку или сделать заземление всех, которые есть в квартире. Если к одной розетке можно подвести заземление внешней проводкой, то при необходимости переделки всех точек в квартире, придется проводить масштабные работы по замене электропроводки, которые обычно делаются только при капитальном ремонте.

Заключаются они в том, чтобы извлечь из стены старую проводку, а на ее место установить новую, в которой кроме всего прочего будет еще и заземляющий провод. Рассматривать при этом вариант, когда будет просто добавлена жила заземления не стоит.

Проводка, скорее всего, старая сама по себе, плюс, обычно отсутствует точная схема разводки кабелей внутри стены, поэтому сделать новые штробы под заземление, не повредив старые провода достаточно проблематично.

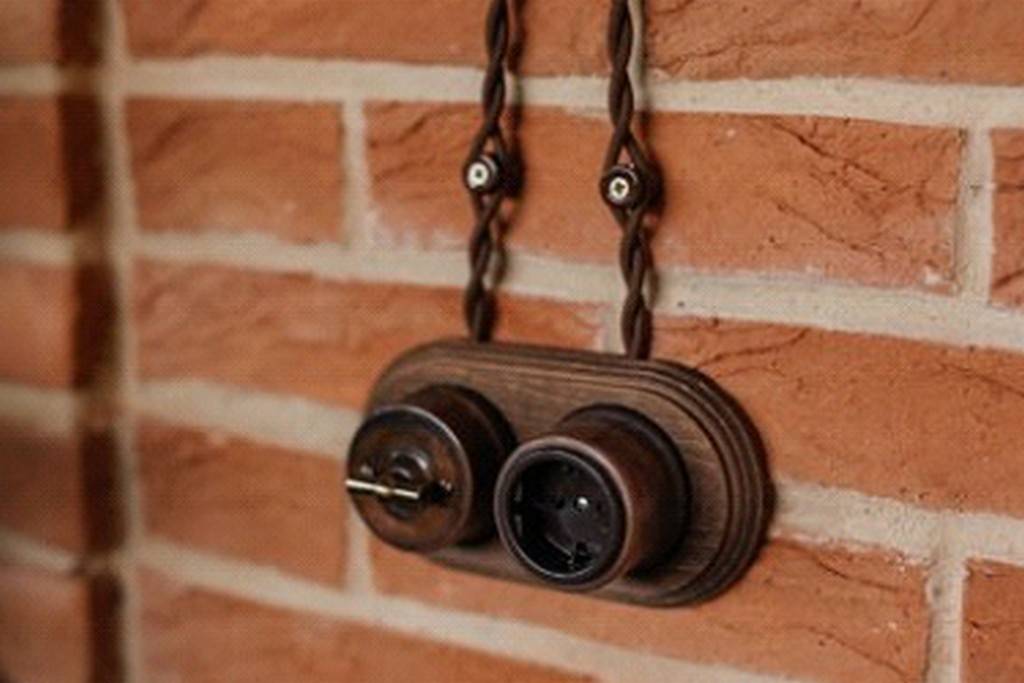

Установка розетки открытой проводки

Наружный тип проводки прокладывается по стеновой поверхности посредством разных вариантов фиксации. Основные преимущества такого способа представлены простотой ремонтных работ, отсутствием необходимости выполнять штробление, быстротой и легкостью монтажа.

Прокладка проводов и кабелей осуществляется:

  • по стеновой или потолочной поверхности;
  • с использованием коробов;
  • с применением труб;
  • внутри электрических наличников;
  • внутри плинтусов.

Открытая проводка

Подключать несколько быстроразъемных конструкций можно параллельным шлейфом или так называемой «звездой» с использованием распределительной коробки.

Приборы накладного типа характеризуются наличием задней монтажной планки, имеющей специальные отверстия, облегчающие фиксацию конструкции.

Комментарии:

Skept

Как по мне, так лучше провести кабель из дому, чем городить розетку на участке. Дождь, снег, иней, роса — не лучшие друзья для электричества

Андрюха

Skept, речь не идет о том, что эти розетки будут постоянно включены в сеть. Они подключаются обычно под отдельный пакетник и работают только в сухой сезон. Питают беседку или оросительную систему по графику. Можно, конечно же каждый раз тянуть удлинитель из дому в беседку, когда ты захочешь в ней чай попить, но куда удобнее включить автомат в доме и подключаться уже там.

Валентин

В случае уличной розетки я бы не стал покупать IP 66, т.к. она все равно не будет полностью погружена в воду, а переплачивать за такой функционал в два раза больше — нет никакого резона. Если розетка валяется в луже — какой бы она защищенной не была, я не стану не то, чтобы ее подключать, я даже к ней не притронусь, если она будет в это время под напряжением

Jamis

Почему-то никто не говорит о защите человека с уличной розеткой. Такое впечатление, что текст писался в 90 году. Во первых, надо обязательно ставить УЗО с отсечкой 5mA, как для ванной. А во вторых, надо использовать разделительный трансформатор, чтобы исключить возможность тяжёлого поражения током. Если не пользоваться Эл инструментом на 220В, то самое лучшее — это использовать безопасные напряжения на 12 или 36В. Благо таких ламп в магазинах полно.

Оставить комментарий Отменить ответ


Подключение двойной розетки в один подрозетник


Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.


Делаем отверстия под розетку в бетоне и плитке самостоятельно


Высота и размещение розеток на кухне в современной квартире

Степень защиты

Существуют наружные розетки для открытой проводки с разной степенью защиты корпуса от попадания влаги и других веществ.

Важно! При выборе электроарматуры, обращайте внимание на степень защиты IP. Особенно если она будет установлена в сыром помещении

Приборы с защитой IP 21 не имеют герметичного со всех сторон корпуса. Тыльная сторона открыта и при монтаже она прислоняется к плоскости стены.

В основном для влажных и других опасных помещений предназначены наружные розетки открытой проводки с абсолютно закрытым корпусом, имеющим защиту класса от IP 44 до IP 68.

Такие приборы имеют, как уже говорилось, литой пластмассовый корпус, крышку для изоляции токоведущих частей и резиновые вставки для лучшей герметизации. Все это должно защитить человека от поражения электрическим током и пожара — внутри и снаружи здания.

Для чего нужна розетка на улице

Электроножницы Stihl подключены к уличной розетке

Можно, конечно же, использовать во дворе бензиновый инструмент, но электрический значительно дешевле, легче и более прост в эксплуатации. Вот несколько примеров, для чего вам может понадобиться розетка во дворе:

  1. Электропила (вместо бензопилы) – для спиливания деревьев в саду, нарезки дров;
  2. Электроножницы – уход за кустами;
  3. Электронасос погружной – чтобы не таскать воду ведрами из колодца;
  4. Компрессор водяной – для ухода за внешней стороной дома, тротуарной плиткой;
  5. Компрессор воздушный – уборка опавшей листвы;
  6. Электромангал, барбекю – для тех, кто не хочет возиться с дровами.

На самом деле сценариев применения такой уличной розетки гораздо больше, например, вы можете подключить стереосистему, ТВ или даже выставить на природе микроволновую печь, но эти случаи не являются характерными именно для применения на улице.

Особенности монтажа

При монтаже важно правильно подсоединить провода Монтаж наружных розеток проводится в следующем порядке:

  1. Отключается электричество на вводном автомате, чтобы исключить поражение блуждающими токами.
  2. Проводится разметка. Намечается корпус и отверстия.
  3. Кабель подводится к точке крепления. Делается запас 10 см.
  4. Разбирается корпус. К клеммам прикручиваются жилы. Плюс — коричневая, ноль — синяя, земля — желто-зеленая.
  5. Основание прикручивается к стене. Крепеж выбирается исходя из ее структуры.
  6. К корпусу прикручивается крышка, закрывающая внутренние детали.
  7. Проверяется прочность установки с помощью нескольких вставлений и извлечений вилки.

После тестирования изделия в помещение подается электричество.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

  • силовые провода
  • информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека. Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Как подключить розетку с заземлением

Розетка с заземлением устанавливается в обычную монтажную коробку, которую часто называют «подрозетник». Размеры монтажной коробки выбирают в зависимости от количества гнезд. В коробку от электрического щитка должно прийти три провода: фаза, нейтраль и заземление. Если проводов всего два, заземляющую розетку не поставить. Выход — тянуть дополнительный провод от земляной шины. Если ее нет, делать контур заземления, завести провод от него в шкаф и подключить к шине.

Перед тем как подключить розетку с заземлением, выключаем питание. Сделать это можно в щитке, выключив вводной автомат. Если шит старый, выкрутите пробки.

Провода для установки розетки с заземлением выведены в монтажную коробку

Перед тем как подключить розетку с заземлением рассмотрим, как она выглядит поближе. Сначала надо снять пластиковую крышку — она крепится одним или двумя винтами. Винт выкручиваем, снимаем крышку. Под ней находится пластиковая или керамическая часть с прикрепленной к ней рамкой и контактами. Контакт для подключения земляной шины найти несложно. Разъемы для подключения фазы и нейтрали могут быть сверху или снизу. Зажимы, как правило, винтовые. Чтобы завести в них провода, винт ослабляют (повернуть на пару оборотов против часовой стрелки).

Так выглядит розетка с заземлением без крышки

Порядок подключения проводов в розетке с заземлением обычно такой: справа фаза, слева — нейтраль, по центру — земля. Порядок действий такой:

  1. Обрезаем лишнюю длину проводов, которые торчат из монтажной коробки. Оптимальная длина — 10 см. Все что больше — отрезаем.
  2. Зачищаем изоляцию на проводах. Длина оголенного проводника 1-1,5 см.
  3. Под контактную пластину заводим провод, прижимаем винтом. Для проверки дергаем несколько раз. Если провод держится плотно, все нормально. Если шевелится — подтягиваем винт.

Как подключить розетку с заземлением: провода подключены

После этого остается закрепить розетку в подрозетнике. Для этого в рамке есть отверстия под винты. Вставляем внутреннюю часть с подключенными проводами в подрозетник и прикручиваем двумя винтами. После этого можно закрепить декоративную крышку. Собственно все — как подключить розетку с заземлением знаете. Но надо еще проверить, рабочее заземление или нет.

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Распределительный щит для эл проводки в деревянном доме

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

Схема электропроводки в деревянном доме

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Проект разводки электропроводки в частном доме

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

Кабель-каналы на мансарде частного деревянного дома

К примеру:

  • при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
  • для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
  • минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
  • 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

Распредкоробка: подготовка к распкайке

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Что делать, если контура заземления в многоэтажном доме не имеется?

Два выхода из этой ситуации уже были продемонстрированы (замена всей проводки в доме и установка автоматов УЗО). Но последний из них обеспечивает только мгновенную защиту, при этом работает в связке с заземлителем.

Поэтому правильным выбором будет замена двужильных кабелей трехжильными. Необходимо обустроить контур заземления с тыльной стороны дома. Разводка заземляющей жилы по отдельным квартирам выполняется с помощью медной шины, имеющей равное или большее сечение по сравнению с проводником PEN, который входит в кабель, подведенный к дому.

Перед тем как заземлить розетку, нужно соорудить защитный контур. Недалеко от отмостки (не менее 1,5 м) делают треугольные траншеи со сторонами по 1,2 м на глубину 0,6 м. К отмостке прокапывают дополнительную траншею, по которой будет осуществляться подводка заземления к распределительному шкафу в подъезде.

По углам треугольника забивают металлические трубы или уголки небольшого диаметра длиной от 2,5 м.

Их вершины соединяют привариванием металлосвязи (стальных полос 40х4 мм необходимой длины).

После линию заземления от этой конструкции ведут до распределительного шкафа подъезда:

  • от ближайшей вершины треугольника по дополнительной траншее прокладывают стальную полосу того же сечения, что и у металлосвязи;
  • ее конец дюбель-гвоздем фиксируют к домовой стене;
  • установленная конструкция засыпается землей и трамбуется.

После протягивания линии заземления до распределительного шкафа в подъезде каждый собственник сможет пробросить до него свои шины заземления, присоединив их к главной. С помощью выполнения этих трудоемких, но не сложных действий находят решение, как сделать заземление в старом доме.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
