Бесплатные программы
В этой группе представлено программное обеспечение, которое создано энтузиастами либо предназначено для тестирования в качестве бета-версии. Несмотря на отсутствие коммерческой выгоды, функциональность продуктов достаточна для подготовки электротехнического проекта. В отдельных случаях пользователям предлагается на добровольной основе сделать пожертвование.
«Электрик»
В этой программе профессионалы и рядовые пользователи оценивают положительно следующие особенности:
- бесплатный доступ ко всем функциям;
- русскоязычный интерфейс;
- удобное расположение элементов управления в основном окне;
- минимальные требования к производительности компьютера.
Существенным недостатком вряд ли можно признать упрощенный внешний вид. «Технологичность» оформления соответствует целевому назначению продукта.
«Компас-электрик»
Программа создана для автоматизации подготовки проекта электрооборудования производственных объектов. Предусмотрено проводное соединение функциональных компонентов. Допустимо наличие в схеме:
- АСУ;
- релейных и других защитных устройств;
- логических контроллеров.
Графические обозначения в базе данных соответствуют стандартам, действующим в РФ.
«1-2-3 схема»
Специализированная программа для подбора комплектации электрощита. В базе данных есть следующие сведения:
- размеры модульных аппаратов;
- артикулы серийных изделий;
- информация о корпусах с учетом требований к уровню защиты.
Бесплатный модуль Semiolog можно использовать для создания этикеток, маркирующих группы потребителей.
«Мобильный электрик»
Это приложение можно загрузить из магазина Google Play для установки на смартфон (планшет), работающий под управлением ОС Android. Отсутствие оплаты компенсирует просмотр рекламных роликов. Для устранения баннеров придется купить лицензированную версию. Расчет выполняют с применением встроенных калькуляторов.
Qelectrotech
Простая программа с понятным интерфейсом для проектирования схем с применением типовых электронных компонентов. После размещения элемента соединения (вертикальные, горизонтальные) формируются автоматически. Есть версии для ОС Windows и Linux. Выполнен качественный перевод интерфейса на русский язык.
Нормативные документы
Все стройматериалы и деятельность строителей регламентируется правилами и требованиями, у них есть название, а это ГОСТ и СНиП. Так же к электрике в домах и других сооружениях применяют Правила Устройства Электроустановок. В этом документе прописаны требования к электрооборудованию.
Электрика в доме должна быть подключена к напряжению, только после того как пройдёт проверка на наличие короткого замыкания.
Если решили сделать проводку в своём доме или квартире самостоятельно, то хорошо изучите требования, которые к ней предъявляются.
Главное учтите такие детали электрической проводки, как распределительные коробки, выключатели, счётчики и розетки должны быть в зоне быстрого доступа.
Электропроводку в доме монтируют своими руками быстро, но необходимо помнить, что проводка очень капризна с точки зрения безопасности. При определённых знаниях всех норм можно придержаться. Так выключатели по ПУЭ необходимо монтировать на уровне от 0,6 до 1,5 метров от пола.
Кабель, который должен подходить к выключателю, располагают сверху. На уровне от 0,5 до 0,8 метров от пола располагают розетки, это необходимо для безопасности в случае затопления дома. От газовой, электрической плит, труб и отопительных радиаторов розетки должны быть на расстоянии примерно 0,5 м.
Провода к розеткам всегда подходят снизу вверх, вот так проводят установку электрики в доме своими руками. В комнате на каждые шесть квадратных метров должна быть 1 розетка, исключением будет кухня, так как в ней устанавливают столько розеток, сколько нужно.
Монтаж розеток в туалете нельзя, а в ванной монтаж розеток разрешается (при наличии развязки через трансформатор). Трансформатор устанавливают вне ванной комнаты. До того как вы начнёте монтаж электропроводки необходимо составить её план, на плане необходимо разметить расположение проводки в стенах
Важно размещать провода либо по горизонтали, либо по вертикали
Проводка должна быть расположена вдали от балок перекрытий, труб. К примеру, электропроводка от балок и карнизов должна быть расположена на расстоянии от 5 до 10 см. От потолка необходимо выдержать расстояние в 15 см, от поверхности пола от 15 до 20 см. Розетки от окон и дверей должны быть на расстоянии 10 сантиметров. Скрытая или наружная электропроводка не должна прикасаться к частям конструкций выполненных из металла.
Если провода проводки идут параллельно друг другу, то расстояние между ними должно быть не менее 3-х миллиметров. А лучше всего каждый провод пометить в гофру или отдельный короб. Вот так происходит монтаж электрики в деревянном доме своими руками.
Для соединения и разводки проводов используют специальную распределительную коробку. Места соединения проводов обязательно изолируют, и не соединяйте медные провода с алюминиевыми проводами.
Если вы собрались производить установку электропроводки из медного провода, то устанавливайте ее только из медного. Болтовыми соединениями ко всем приборам прикрепляют заземление и провода нуля.
Если учесть все правила и нормы, то все схемы соединений можно составить своими руками.
Порядок замены электропроводки
Квартиру обесточивают путем отключения автомата и отсоединения от него проводов. Далее действуют по разработанному ранее плану.
Создание ремонтной времянки
Приспособление используют для питания электроинструмента в обесточенном помещении.
Изготавливают его следующим образом:
- К небольшой доске прикручивают накладную розетку.
- Подключают к ней кабель с сечением жил 2,5 кв. мм. Его длина равна расстоянию от распределительного щита до дальней комнаты.
- Подсоединяют кабель времянки к вводному автомату. Он защитит линию от короткого замыкания.
Если работает бригада, к доске крепят двойную или тройную розетку. Сечение жил в этом случае составляет 4-6 кв. мм.
Демонтаж старого кабеля
Изношенные провода удаляют в таком порядке:
- Вскрывают распределительную коробку и электроточки.
- Касаются токоведущих частей индикатором фазы, чтобы убедиться в отсутствии напряжения.
- Отсоединяют или обкусывают жилы.
- Потянув за конец провода с любой стороны, определяют направление его укладки.
- Выбивают зубилом или вооруженным лопаткой перфоратором раствор из штробы, постепенно освобождая кабель.
Часто определить направление трассы не удается. Если полная замена электропроводки осуществляется в рамках капитального ремонта, следует удалить со стен отделку. Заделанные раствором штробы выделяются на фоне штукатурки.
Если очистка стен не предусмотрена, старый кабель ищут детектором проводки.
Есть 3 вида таких приборов:
- металлоискатели;
- чувствительные к электромагнитному полю;
- комбинированные.
Чтобы обнаружить линию детектором второго типа, к ней подключают мощную нагрузку. Первой разновидности это не требуется, но она бесполезна в зданиях с железобетонными стенами: арматура дает ложные сигналы.
Штробление стен (при необходимости)
Если план работ не предусматривает расширение сети, следует только поменять провода, уложив их в старые борозды. При необходимости добавить розетки и проложить специальные линии к мощным электроприемникам в стенах пробивают новые штробы.
Порядок действий:
- Карандашом вычерчивают пару линий на расстоянии 2 см друг от друга.
- Штроборезом формируют согласно нанесенной разметке 2 канавки. При отсутствии инструмента используют болгарку с алмазным диском.
- Зубилом или перфоратором с лопаткой выбирают материал между канавками на глубину 2 см.
Не допускается устройство штроб в:
- Несущих стенах.
- Плитах перекрытия. Провода укладывают в пустотах или специальных каналах.
В панельных домах все стены являются несущими. Здесь действуют ограничения:
- Максимально допустимая глубина штроб составляет 10 мм.
- Общая длина горизонтальных борозд на 1 стене не превышает 2 м.
В таких зданиях провода укладывают в специальные каналы, отлитые при изготовлении панели.
Установка подрозетников
Действуют в такой последовательности:
- Засверливаются в стену коронкой.
- Выбивают зубилом получившийся цилиндр.
- Косо заглубляют штробу в зоне перехода в отверстие.
- Укладывают кабель и заводят его конец в подрозетник с тыльной стороны.
- Помещают в выемку порцию раствора.
- Вдавливают подрозетник в выемку. Заполняют оставшиеся вокруг него пустые участки раствором.
- Внутреннюю часть электроточки подсоединяют к проводу и устанавливают в подрозетник.
Укладка кабеля
Провод помещают в гофру из материала, не поддерживающего горение. Тогда можно будет сменить его без вскрытия штробы.
В распредкоробках жилы соединяют разрешенными ПУЭ-7 способами:
- сваркой;
- клеммниками;
- опрессовочными гильзами;
- самоизолирующими или болтовыми зажимами.
Скрутка проводов не допускается.
Монтаж систем защиты
Автоматы и УЗО устанавливают на DIN-рейку в распредщите и соединяют перемычками. К выходным клеммам УЗО подключают линии, ведущие в квартиру.
Обслуживаемая устройством защитного отключения цепь должна быть изолирована от других. В противном случае, например при замыкании «нулей» на общую шину, происходит ложное срабатывание УЗО.
Подключение к электрощитку
Кабель подсоединяют к шинам или клеммам с соблюдением цветовой маркировки:
- Жила в синей изоляции — «ноль».
- В желто-зеленой — «заземление».
- В коричневой или белой — «фаза».
Защитные автоматы и концы кабелей, заведенных в щиток, снабжают бирками с указанием группы проводки и ее назначения (кухня, кондиционер и пр.).
Финальные работы
Проверяют качество новой проводки путем замера сопротивления:
- Изоляции жил кабеля.
- Петли «фаза-ноль».
УЗО проверяют контролируемой утечкой тока.
Для проведения работ требуется пригласить профессионального электрика со специальным оборудованием. Он грамотно выполнит проверку и документально подтвердит результат
После тестирования штробы заделывают раствором, за подвесными конструкциями трассы крепят дюбель-хомутами.
Методы электроразводки
Монтаж электропроводке в однокомнатной квартире может быть выполнен открытым, закрытым или скрытым под элементы конструкции способом.
Открытый способ подразумевает прокладку без использования дополнительной изоляции. Это самый дешевый и опасный метод, который желательно не применять на практике. При крайней необходимости следует использовать провода с надежной изоляцией.
Разводку проводов открытым методом иногда делают в пластиковых коробах или гофрорукаве. Применяется в офисах и в общественных заведениях.
Кабели можно спрятать под облицовочный материал, которым обшиты или покрыты стены. Например, убрать под гипсокартон или штукатурку.
Самым популярным и безопасным способом является закрытая электроразводка в штрабе или проложенная в специальной трубе. Это возможно, только если на стадии строительства в стены, потолок или пол были вмонтированы эти трубы.
На фото разводка электрики своими руками
Отличительные особенности современной электропроводки
В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:
- Беспроводная связь.
- Мощная бытовая техника.
- Видеонаблюдение и системы охраны.
- Компьютеры.
Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними. Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.
Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.
Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.
Практическая реализация схемы
Когда базовые чертежи, планы электропроводки составлены, нормы расходных материалов, комплектующих определены, то можно приступать к осуществлению задуманного на практике.
Первым делом на стены, перекрытия наносится разметка. Делается это в строгом соответствии с действующими строительными и пожарными нормами. К примеру, в панельном доме категорически запрещается штробление перекрытий и несущих стен в горизонтальном направлении, а также выполнение диагональной прокладки. Расположение кабелей должно быть строго горизонтальным и вертикальным, с учетом минимальных отступов от существующих ограждений и ограничителей поверхности (дверные, оконные проемы, линии стыков стен, перекрытий и т. д).

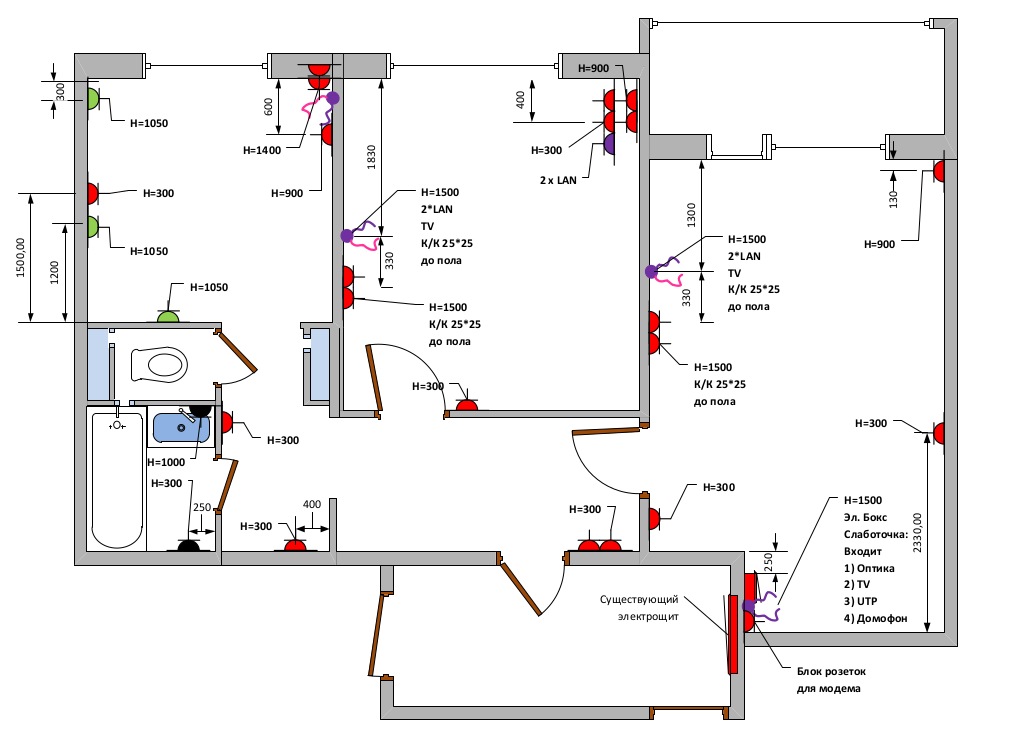

Примерный план зон проводки можно видеть на следующей иллюстрации:
Подробные цены на производимые работы
| № | Наименование | Eд.изм. | Цена |
| 1 | Монтаж внутреннего эл.щита (бокса) до 12 модулей | шт. | от 3200 руб. |
| 2 | до 24 модулей | шт. | от 4600 руб. |
| 3 | до 36 модулей | шт. | от 5100 руб. |
| 4 | до 54 модулей | шт. | от 6200 руб. |
| 5 | Прокладка кабеля (1,5 кв.мм — 4кв.мм) в гофре (крепеж гофры) | пог.м | 85 руб. |
| 6 | Прокладка силового кабеля (6 кв.мм — 35 кв.мм) | пог.м | договорная |
| 7 | Монтаж электротехнического короба | пог.м | 100 руб. |
| 8 | Монтаж кабеля в штробе с последующей вмазкой | пог.м | 70 руб. |
| 9 | Монтаж и расключение однополюсного автомата ABB (в щите) | шт. | 170 руб. |
| 10 | Монтаж и расключение дифавтомата ABB, Legrand | шт. | 310 руб. |
| 11 | Монтаж вводного автомата АВВ, Legrand | шт. | 500 руб. |
| 12 | Монтаж и расключение электрического счетчика | шт. | 800 руб. |
| 13 | Установка розетки, выключателя (внутренних) | шт. | 250 руб. |
| 14 | Установка розетки, выключателя (наружных) | шт. | 250 руб. |
| 15 | Монтаж наружного эл.короба 10 -25 мм | пог.м | 80 руб. |
| 16 | Монтаж и расключение светильника типа «Амстронг» | шт. | 280 руб. |
| 17 | Монтаж и расключение точечного светильника (гипсокартон) | шт. | 290 руб. |
| 18 | Монтаж и расключение понижающего трансформатора 12в | шт. | 200 руб. |
| 19 | Монтаж люстры | шт. | от 400 руб. |
| 20 | Монтаж бра | шт. | 250 руб. |
| 21 | Установка звонка (с кнопкой) | шт. | 700 руб. |
| 22 | Монтаж и расключение проточного(накопительного) водонагревателя | шт. | от 1500 руб. |
| 23 | Подключение стиральной машины | шт. | от 1500 руб. |
| 24 | Подключение посудомоечной машины | шт. | от 1500 руб. |
| 25 | Устройства электрического теплого пола | кв.м | 650 руб. |
| 26 | Монтаж и расключение регулятора теплого пола | шт. | 400 руб. |
| 27 | Монтаж вентилятора | шт. | 300 руб. |
| 28 | Монтаж видеодомофона (с панелью вызова) | шт. | 6000 руб. |
| 29 | Монтаж контура заземления (под «ключ») | шт. | от 15000 руб. |
| 30 | Копка траншеи 400 x 700 мм (с монтажом бронекабеля в ПНД трубе, с засыпкой песком 150 мм, укладкой сигнальной ленты, засыпкой) | пог.м | 1100 руб. |
| 31 |
Показать полностью
Выбор типа проводки
На этом этапе вы должны определиться с типом электропроводки, а именно будет ли проводка скрытой или она будет открытой.
Скрытой электропроводкой считается проводка, монтируемая внутри строительных конструкций помещений. Иначе, скрытая проводка это проводка визуально не видимая глазу. При чём, невидимость распространяется не только на кабели, но и конструкции монтажа.
Например, кабель, уложенный в слой штукатурки в стене, считается скрытым, а кабель, уложенный в кабель канале плинтуса или кабель канале, относится к открытой проводке.
Открытой электропроводкой считается проводка визуально видимая глазу. При чём, кабель, уложенный в плинтусе, наличнике, видимом коробе, лотке, видимой трубе относится к открытой проводке.
Выбор типа проводки повлияет на расчёт сечения жил кабеля, о котором чуть ниже.
Составление схемы
Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.
Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.
При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:
- В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
- Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
- Поворот трассы должен осуществляться только под прямым углом.
- Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
- Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
- Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
- В каждой комнате должна быть обязательно распределительная коробка.
- Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
- В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.
Наверняка вам будут полезными эти статьи:
- схема электропроводки в трехкомнатной квартире;
- схема электропроводки в однокомнатной квартире.
Проектирование электропроводки
Главные требования, которые предъявляются к электрической проводке, указаны в ПУЭ и СНиП
Очень важно соблюдение данных правил и требований в квартирах для обеспечения их пожаробезопасности
Итак, прежде чем проводка будет уложена своими руками в квартире, нужно познакомиться с тем, каким образом она устроена. Чаще всего схема электропроводки стандартная, и здесь нет чего-то сложного.
Главные элементы
Основным элементом в квартирной схеме электрической проводки является внутриквартирный щиток. Именно сюда от главного силового щитка, который находится на лестничной площадке, укладывается, по пути проходя через специальные предохранители, электрический провод.
Щиток укомплектован несколькими автоматическими выключателями, устройствами защитного отключения и электрическим счётчиком. Все данные элементы находятся в едином узле и закреплены с помощью вспомогательной шины и крепёжной рейки.
От количества помещений в квартире зависит количество внутренних линий электропитания. Это также повлияет на мощность, которая требуется для работы определённых электроприборов. Они могут требовать дополнительной отдельной прокладки линии. Чаще всего проводов два: «фаза» и «ноль», в определённых случаях может находиться третий – «земля».
Мы уверены, что Вам будет полезна статья о принципе работы герконового выключателя.
Расчёт
Проводка в квартире своими руками от щитка может быть выполнена после некоторых расчётов. Проводятся они несколькими способами:
- по формуле: P/U=I, где сила тока обратно пропорциональна напряжению в электросети и прямо пропорциональна мощности;
- данный вариант, в отличие от предыдущего, чуть проще; нужно сложить отдельно электроэнергию, потребляющуюся приборами, которые находятся на одной линии, к результату дополнительно необходимо прибавить приблизительно 15%.
Поиск каналов
Чаще всего в панельном многоквартирном доме электропроводка скрытая, а именно расположенная за гипсокартоном или в штробе. Потому процесс прокладывания проводки своими руками в квартире обязан начинаться с поиска каналов. Вначале определим, что же собой представляет канал в стенах, который предназначен для скрытой электропроводки. Чаще всего это полимерная трубка, которая имеет заглубление приблизительно 40-50 мм, оснащённая гофрой в местах закругления и выхода наружу.
Установка розеток
Как правило, в старых советских домах электрические штепсельные розетки располагались где придётся. У некоторых на расстоянии вытянутой руки, а у некоторых на уровне одного метра от пола.
Сегодня правильной установкой розеток является 40 см от поверхности пола
Вначале это может казаться странным, но здесь есть логика: эти розетки почти незаметны за мебелью, их случайно не заденешь, во время подключения они ближе к цели, а самое важное, электропроводка в квартире требует гораздо меньше кабеля. Наверное, единственный недостаток – при подключении утюга или пылесоса нужно будет наклоняться, а не подпрыгивать
Если данную логику продолжать, то можно расположить электрическую розетку около плинтуса. В этом случае небольшая высота при мытье полов или затоплении вызывает опасность попадания воды. Именно по этой причине, если устанавливается новая электропроводка в квартире, то по стандарту розетки необходимо устанавливать на уровне 40 см от поверхности пола.
Варианты прокладки провода
Монтаж электрической проводки в квартире своими руками – это дело довольно сложное. Но в этом случае можно быть совершенно уверенным в том, что все выполнено правильно. Есть три основных варианта прокладки электрического провода:
- в пластиковом коробе;
- в гофрированной трубке;
- под штукатурку.
Каждый из вышеперечисленных вариантов является правильным, потому в этом случае выбор только за вами. Причём не стоит забывать, что необходимо иметь точное понятие, в каком месте проходит провод, иначе любой закрученный шуруп может являться причиной отключения холодильника (в хорошем случае), в худшем – поражение током.
Как лучше проводить электропроводку?
Скрытая электропроводка производится внутри стен, под декоративной обшивкой либо иными конструктивными декоративными элементами. Самой безопасной является проложенная электропроводка под гипсокартон в квартире, поскольку она защищена надёжно от каких-то механических воздействий. Но этот вариант укладки наиболее трудоёмкий и потребует умения одновременно обращаться с несколькими инструментами.
Комбинированный способ прокладки электропроводки в себя включает её укладку в плинтусах с кабельным каналом и коробах. Этот вариант в себе совмещает одновременно преимущества открытой и закрытой прокладки – эстетичный вид и безопасность.
Подведём итоги
Выполнить разводку электрики в квартире сможет даже домашний мастер, не имеющий подобного опыта. Главное здесь – соблюдение норм ПУЭ и правил техники электробезопасности. Следует понимать, что с электроэнергией шутки плохи, и малейший недочёт, допущенный при производстве работ, со временем может превратиться в настоящую проблему. Ну и, конечно, необходимо достаточно свободного времени – быстро подобную задачу не выполнить, особенно если опыт отсутствует полностью.
WAGO-соединения получаются аккуратными и не требуют дополнительной изоляции
Надеемся, что изложенная в сегодняшней статье информация была интересна, а главное полезна нашему Уважаемому читателю. Если у Вас остались вопросы по теме, можете их смело задавать в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. У вас есть опыт самостоятельного монтажа электропроводки в частном доме или квартире? В таком случае огромная просьба поделиться им с другими читателями – это будет весьма полезно начинающим домашним мастерам. А напоследок мы предлагаем посмотреть небольшой, но довольно информативный видеоролик по сегодняшней теме.
Watch this video on YouTube
Предыдущая Инженерия 12 эффективных способов уменьшить счета за электроэнергию Следующая Инженерия Розетка с таймером: как использовать умное устройство дома
