Как установить блок розеток в стену: особенности монтажа

Разновидность и преимущества выдвижных розеточных блоков

Современные технологии позволяют изготавливать модульные блоки выдвижного типа. Они устраиваются в элементы мебели. Например, настольный блок, вмонтированный в столешницу на кухне, позволяет одновременно подключать одновременно несколько кухонных приборов и тв — приемник.

К преимуществам таких электрических устройств относят:

• эстетичный внешний вид;
• возможность установке при ограниченном пространстве;
• исключается необходимость делать отверстия в стенах.

Розеточная стойка такого типа бывает двух типов – выдвижного и поворотного исполнения. Его конструкция, кроме розеточных модулей, может содержать USB разъем для подключения компьютерной техники.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

• Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
• Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

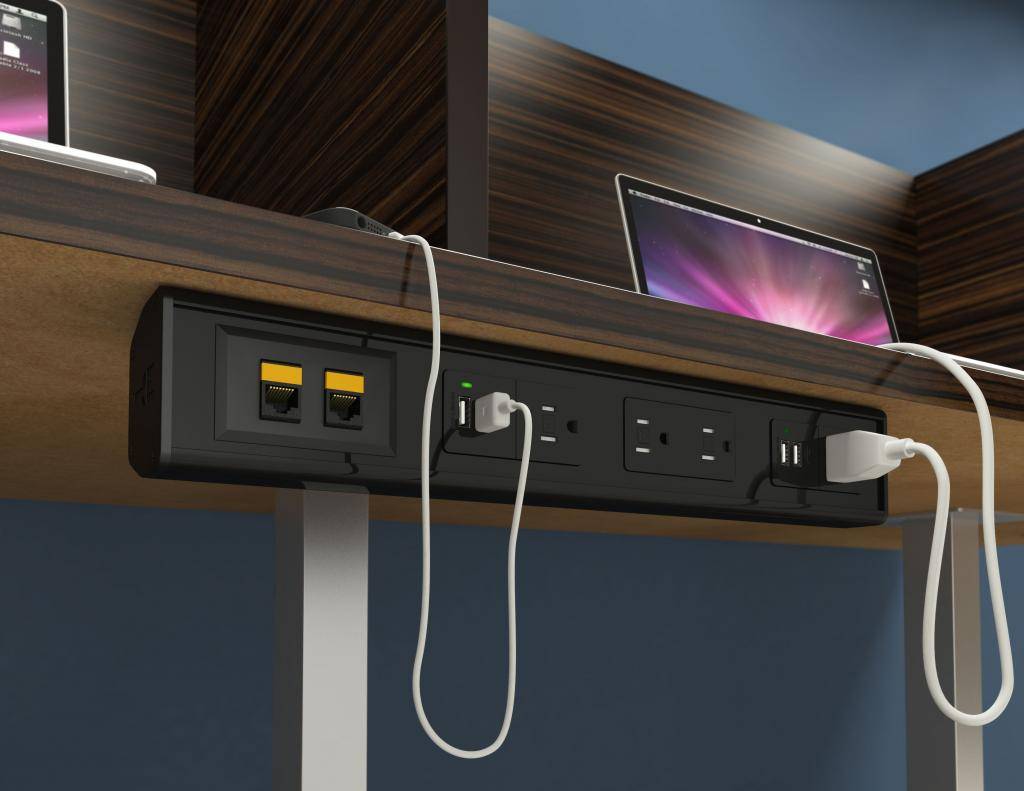

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу.

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

1. Разбор на составляющие розеток.
2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
3. Первая розетка, она же распределительная, подключается к электросети.
4. Установка электророзетки в монтажную коробку.
5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Разметка

На стене из бетона для размещения проводов размечают осевой центр. Карандаш и рулетка подходят, чтобы справиться с этой работой. Определённая дистанция между разными механизмами нужна на случай, если потом будут устанавливать смежные розетки, целые блоки устройств. 7,1 сантиметр – рекомендованный промежуток. Это среднее расстояние для подрозетников, межосевое.

Надо нарисовать две оси по центру – одна горизонтальная, другая – вертикальная. Установка конструкций будет максимально ровной только с достаточной длиной у линий. Замена подрозетника  в этом случае тоже не доставляет хлопот.

Способы подключения

Если подключают розеточный блок одной группы, используют шлейфовый метод. В данном случае речь идет о подключении всех участников группы к общей питающей линии проводки. Шлейфовая цепь предназначена для нагрузок не выше 16А.

В параллельном подключении от распредкоробки прокладывается пара кабелей:

1. Первый кабель идет как шлейф, подавая питание на четыре из пяти розеток пятиместного блока.
2. Второй кабель направляется к пятой точке группы розеток. Эта точка используется для питания мощной техники.

Преимущество комбинированного подключения в распределении рисков: каждая точка независима от работы находящихся поблизости других членов цепи. У комбинированной схемы есть только один минус, заключающийся в расходах на приобретение кабеля и повышенной трудозатратности электромонтажных работ.

И шлейфовый, и комбинированный метод можно применять для создания открытой или закрытой системы. Шлейфовая методика связана с проделыванием канала в стене, по которому пройдут линии и гнезда для разъемов. Комбинированный способ подразумевает прокладывание проводника PE по стене.

Использование кабель-каналов из пластика увеличивает безопасность системы. К тому же открытая проводка в кабель-канале выглядит эстетичнее. Большая часть каналов имеет перегородки, в которые и укладывается линия. Мониторинг за состоянием проводника можно проводить без проблем, поскольку канал оснащен съемными крышками.

Накладной вариант установки розеток

Накладной способ используется в помещениях, где проводка проложена открытым способом. Чтобы понимать, чем он отличается от встраиваемого способа нужно ответить на вопрос, как установить на стену одинарную розетку или сдвоенный розеточный блок наружного монтажа.

Здесь присутствуют такие отличия:

• Такой тип не требует наличия подрозетника. Например, розетка внешняя двойная крепится прямо на поверхность стены. Соединяемый с электрической схемой провод заходит внутрь через специальное отверстие.
• Для подключения тв — приемника потребуется установка отдельной одинарной телевизионной розетки. То есть, двойную розетку наружной установки нельзя скомбинировать в одно целое с тв модулем.
• Поменять накладной розеточный блок будет намного проще, чем внутренний аналог, так как не требуется заводить соединяющий провод внутрь нового подрозетника, дополнительно разрушая стену. Это свойство говорит о простоте монтажа.
• Если силовой провод заложен в плинтус, то можно смонтировать угловой накладной блок розеток поверх этого элемента. Этот способ значительно упростит монтаж, и сэкономит кабель.

Инструкция по монтажу

Чтобы Вам было понятно, как правильно установить и подключить блок розеток своими руками, далее мы предоставим пошаговую инструкцию от А до Я с фото примерами и наглядными видео уроками.

Шаг 1 – Подготовительные работы

Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура. В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры

Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье —

Кстати для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.

Также на данном этапе Вы должны подготовить инструмент для и подрозетники. Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.

Шаг 2 – Разметка стен

На самом деле очень важный этап, от которого будет зависеть правильность дальнейшей установки и подключения. Вам необходимо нанести разметку на поверхности под установку подрозетников на основании того, сколько электрических розеток будет в блоке

Первое и очень важное правило – расстояние между центрами подрозетников должно быть строго 72 мм. Если Вы допустите погрешность, при установке декоративной крышки она может не стать на свое место

Помимо этого следите за тем, чтобы все круглые штробы были размещены в одной горизонтальной либо вертикальной плоскости. Для этого рекомендуем использовать строительный уровень.

Когда стены будут размечены, можно переходить к штроблению.

Шаг 3 – Создание штроб

На данном этапе Вы должны сделать посадочные места для встраиваемых подрозетников. Тут ничего сложного нет, главное чтобы под рукой был перфоратор с подходящей насадкой. Если Вы решили установить блок розеток в бетонной либо кирпичной стене, сначала проштробите круги коронкой, а потом выбейте с помощью зубила и молотка всю сердцевину. Очень подробно рассмотрена инструкция по установке розеточного блока в бетон на видео примере ниже.

Как выполнить штробление кирпичной стены под установку розеточной панели

Если стены в вашей квартире зашиты листами ГКЛ, тут еще проще — с помощью перфоратора и коронки по гипсокартону вырезаете круглые штробы согласно разметке.

Монтаж стаканов в гипсокартонной перегородке

Шаг 4 – Крепление подрозетников

Следующее что Вы должны сделать – установить блок подрозетников. На сегодняшний день существуют специальные пластиковые стаканы, которые могут соединяться между собой. Соединить подрозетники не составит труда даже электрику-новичку.

В кирпичных и бетонных стенах нужно самому вмазать стаканы гипсовым раствором. В гипсокартоне все проще – подрозетники прижимаются к листу специальными лапками по бокам. Опять-таки, увидеть сущность установки подрозетников Вы можете в статье, на которую мы сослались еще в начале.

Шаг 5 – Подключение электрики

Когда раствор застынет (это касается стен из бетона и кирпича), можно переходить к подключению внутреннего блока розеток к сети 220В своими руками. Подключить несколько евророзеток допускается шлейфом от одного вводно кабеля, если Вы не будете подсоединять очень мощную бытовую технику, к примеру, электроплиту.

Итак, для начала отключите электроэнергию на квартирном щитке, после чего заведите в первый подрозетник вводные провода от распределительной коробки: фазу, ноль и заземление. После этого сделайте перемычки для подключения остальных розеток в блоке. Подключение блока из 3 либо 4 розеток нужно производить по данной схеме:

Для удобного размещения бытовой техники и осветительных приборов часто используют блок розеток. Он имеет от 2 до 5 точек электропитания. Установка комплекта не вызывает сложности при наличии у мастера навыков. Справиться с работой сможет даже новичок.

Другие варианты блоков: примеры компоновки

Сегодня можно встретить подобные устройства, скомплектованные совершенно разнообразными способами. Довольно часто стали встречаться блоки розеток для интернет-коммутации, подключения телевизионной антенны или домашнего стационарного телефона. Ведь действительно, удобно, когда все розетки находятся в одном месте.

Еще каких-то 10-15 лет назад самым крупным блоком розеток с выключателями было устройство с двумя или тремя клавишами и парой точек подключения электроэнергии. Такое устанавливалось в прихожих между ванной и санузлом и с него производилось управление светом не только в указанных помещениях, но и на кухне. Это было не слишком удобно, однако другого выхода все равно не наблюдалось. Сейчас все полностью изменилось, при наличии инструмента и желания любой выключатель можно перенести туда, откуда управление светом будет удобнее.

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

• контактов;
• основания (колодки);
• защитного корпуса.

Контакт – ключевой элемент, посредством которого передается ток от кабеля к контактам присоединяемого прибора.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два – фаза и ноль.

Розеточная колодка – основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус – внешняя крышка с отверстиями для вилки.

Два типа устройств:

1. Наружная;
2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.

Подрозетники и их монтаж

Эти предметы разделяются на два типа:

1. Первый – под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM – специализированные подрезетники.

Наружная розетка

Применяется при открытом способе прокладки электропроводов. Особенно, когда в помещении используется отделка из дерева, безопаснее именно наружное устройство. Открытость проводов даёт возможность быстро найти возможные неполадки, и не допустить пожара. Сама розетка просто прикручивается к стене.

Если монтаж на дерево, то:

• обязательно использовать между устройством и материалом специальную прокладку из паронита;
• затем фиксация проводки к клеммам и наложение декоративной крышки на основание устройства.

Сборка готова.

Внутренняя розетка

Процесс монтажа немного другой. Для фиксации понадобиться специальная коробка, для установки в неё устройства. Она вставляется в отверстие в стене и крепится при помощи шурупов.

Когда стена из гипсокартона, то:

выбирают особые коробки с ушками.

Коробки могут быть металлические (старый вариант) и пластмассовые (современные стандарты). Их диаметр может отличаться. При выборе учитывайте этот момент, так как современные розетки чаще всего в продаже под пластмассу.

1. Откручивают крышку от розетки и устанавливают в коробку.
2. Крепят устройство винтами распорных лапок.
3. Соединяют провода.
4. Закрывается конструкция декоративной накладкой.

Затем включают электричество, и проверяют устройство.

Замена встроенной розетки

При надобности замены элемента, сначала демонтируется старая розетка.

Монтаж

После выполнения всех демонтажных моментов, начинается установка новой розетки.

Первое действие
. Провода, которые вынимались ранее, уменьшаются до необходимой длины. Она составляет от 15 до 20 см. Затем на полтора см очищаются от изоляции.

Второе действие
. Провода следует соединить с устройством.

Третье
. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами (зависит от модели).

Четвёртое действие
. Ставится внешняя рама и прикручивается панель.

Пятое
. После всех выполненных действий включается подача электричества, чтобы проверить роботу устройства.
