Как найти скрытую проводку в стене самостоятельно без прибора

Как найти скрытую проводку своими руками

Визуальный осмотр

В первую очередь следует осмотреть стену. Если вы делаете ремонт и у вас есть возможность убрать обои со стены, то нахождение скрытой проводки в разы облегчается. Зачастую ее устанавливают в специальных желобах бетонной стены, а сверху покрывают штукатуркой. Как бы ни старался мастер, отличия всегда можно заметить. Места, где проходит скрытая проводка будут отличаться выступами или впадинами.

Важно! Если вы собираетесь производить полную замену проводки, то полное определение скрытой электропроводки не нужно, достаточно найти один из концов и за него выдернуть весь кабель из стены. При помощи радиоприемника

При помощи радиоприемника

Так называемый «дедовский» способ. Для него необходим аналоговый радиоприемник. Его нужно настроить на частоту 100 кГц, и прислонить стене. Необходимо таким образом «прощупать» всю стену, и при обнаружении скрытой электропроводки в динамиках приемника раздастся звук помех.

Важно! Если у приемника есть антенна, то ее необходимо выдвинуть и «прозванивать» стену именно ей. Следует помнить, что во время проверки сеть должна работать, так как приемник реагирует на электромагнитное поле, которое образуется в результате тока идущего по проводам

Также не стоит прикасаться антенной или самим приемников (если у него нет выдвижной антенны) к стене

Следует помнить, что во время проверки сеть должна работать, так как приемник реагирует на электромагнитное поле, которое образуется в результате тока идущего по проводам. Также не стоит прикасаться антенной или самим приемников (если у него нет выдвижной антенны) к стене.

При помощи индикаторной отвертки

Почти у каждого мастера среди инструментов найдется индикаторная отвертка. Она представляет собой обычный инструмент, в рукоятке которого находится небольшой светодиод. Обычно у такого инструмента есть три степени чувствительности для определения напряжения.

«О» – определение фазы. «L» – бесконтактное определение проводки с низкой чувствительностью и «H» – определение скрытой проводки с высокой степенью чувствительности (именно этот способ и придет нам на помощь).

Индикаторную отвертку следует взять за жало и поднести рукоятку к стене. Однако следует помнить, что радиус определения проводки таким способом очень мал. И, если слой штукатурки слишком большой или обои слишком толстые, то поиск скрытой электропроводки в квартире закончится неудачей. Так же способ довольно неточный, так как кабель может лежать примерно в 5-15 см от места, где засветился индикатор.

Следует помнить, что согласно нормам, скрытая проводка должна устанавливаться либо вертикально, либо горизонтально, а все изгибы должны проходить под 90 градусов. Запрещено устанавливать кабель по диагонали или какими-либо другими способами. Поэтому поиск следует начинать от розетки или выключателя вверх или в сторону.

При помощи транзистора и мультиметра

Еще один простой способ, как обнаружить скрытую проводку в стене. Для этого способа понадобится обычный полевой транзистор и мультиметр. Полевые транзисторы можно купить на любом радио-рынке или в соответствующем магазине. Их стоимость составляет около 10-15 рублей и подойдет любая модель.

Обычно у транзисторов имеется три ножки – Сток, исток и Затвор (они же Коллектор, Эмиттер и База). Сток и исток необходимо подключить к выходам мультиметра (полярность не важна). Чтобы было удобнее, щупы детектора можно обмотать скотчем. Ножку Базы (Затвора) следует отогнуть (чтобы получилось подобие антенны).

Получившееся устройство работает по следующему принципу. Сопротивление транзистора несколько сотен Ом, однако при приближении к электромагнитному полю, оно увеличится, что и фиксирует прибор. Это объясняет как «прибор» обнаруживает скрытую проводку в бетонной стене.

Для повышения чувствительности такого самодельного устройства, к «затвору» можно припаять тонкий медный провод диаметром до половины миллиметра и длиной не более 10 сантиметров.

Если же своими руками найти скрытую проводку не удалось. То следует воспользоваться специальной аппаратурой, так как она помогает отыскать скрытую проводку в стене.

Как обнаружить место обрыва

Для определения места поломки, в первую очередь, необходимо осмотреть все комнаты, выключатели и розетки, проверить в каких помещениях нет света и электроподачи в разъемы. Если розетка или выключатель имеют повреждения, это значит, что проводка оборвалась на прилегающем к ним отрезке сети.

Далее с помощью тестера необходимо найти обесточенные приборы освещения и розетки, чтобы выяснить, какой кабель неисправный: фазный или нулевой.

Если поврежден фазный провод

Прежде всего перед началом работы необходимо отключить электричество, отсоединив от щита все провода: фазу, ноль, заземление. Для этого сначала следует определить, к какому автомату подсоединена обломанная линия. С этой целью автомат переключают и проверяют каждое положение индикатором на отсутствие или наличие фазы.

При помощи мультиметра надлежит по очереди, начиная от провода в щите, проверить имеющиеся соединения, которые прилегают к поврежденной сети.

Таким образом можно найти участок повреждения: как правило, две розетки имеют в своей зоне два или три провода, при условии подключения «земли». Если обнаружена только одна жила (например, ноль), то однозначно обрыв произошел именно на этом участке.

Желательно иметь доступ к распределительным коробкам, которые следует открыть и проконтролировать жилы на наличие повреждений, так как при плохом соединении часто именно здесь случаются поломки.

Если в коробке поломка не обнаружена, необходимо с помощью индикатора выявить обесточенные кабеля на каждой скрутке, проверить клеммник и остальные провода.

Существует разводка, при которой не устанавливается распаечный короб. Тогда розетки соединяют два провода, состоящие из 4 жил. При таком варианте соединений следует демонтировать разъемники, находящиеся на концах неисправной сети, и проконтролировать все кабели при помощи мультиметра.

Поломка нулевой жилы

Искать перегоревший нулевой провод можно так же, как и фазовый. Но при этом существуют некоторые особенные отличия.

С помощью индикаторной отвертки необходимо определить, где фаза, на ней она засветится, и где ноль, он не будет светиться. Мультиметр в этом случае не пригодится, потому как он будет выдавать произвольный показатель.

Часто в стене имеется много разных проводов, среди которых обнаружить неисправный довольно сложно. Для того чтобы найти необходимый оборванный кабель, следует каждый провод проверить на цельность.В случае использования для разводки кабеля с тремя жилами, вместо перебитого нулевого провода (в крайнем случае) можно использовать жилу заземления. Но такой вариант опасен и крайне нежелателен в розетке, которая используется мощной бытовой техникой, потому как заземление будет отсутствовать, и электроприбор может ударить током.

Самостоятельное обнаружение обрыва в скрытой проводке

В помещениях, где скрытая электропроводка проектировалась и устанавливалась с соблюдением общепринятых правил устройства электроустановок, проблемы возникают крайне редко. Однако обрывы все же случаются. Большинство бытовых и промышленных приборов работает от электрической сети, и когда внезапно пропадает электричество, рушатся все запланированные дела. Поэтому, чтобы быстро устранить возникшую проблему, каждому полезно знать, как найти обрыв проводки, скрытой в стене.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

  1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
  2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
  3. для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
  4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

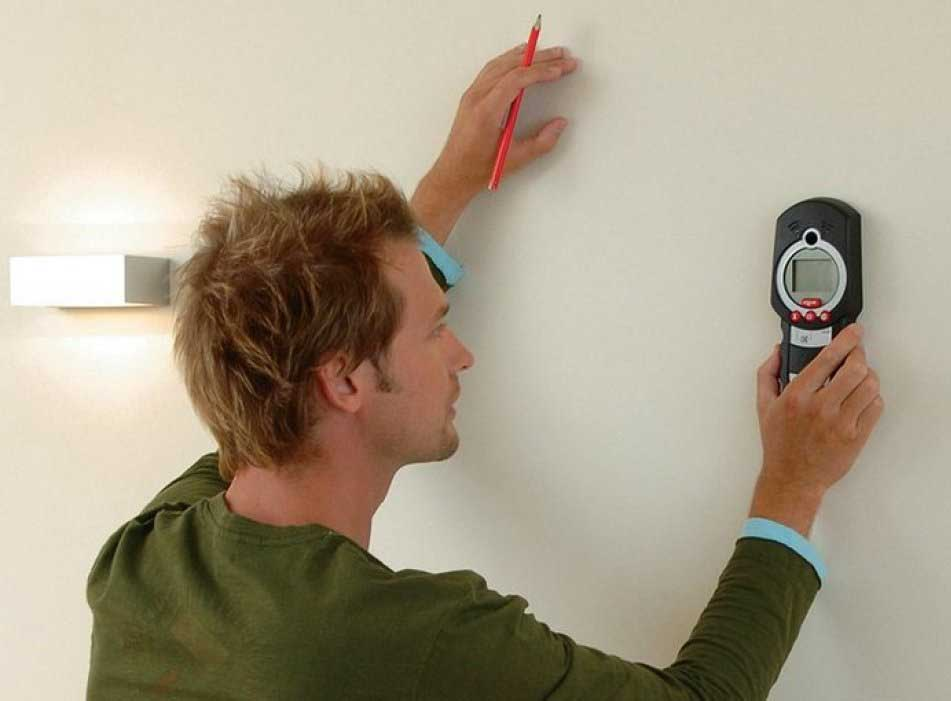

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения  кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

  • электромагнитный детектор скрытой проводки;
  • индикаторная отвертка;
  • металлодетектор;
  • мультиметр и полевой транзистор;
  • комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

«Народные» способы, которые не работают

Поиск компасом

Некоторые ошибочно предполагают, что если поднести компас к предполагаемому месту с кабелем, то магнитная стрелка укажет на него. Однако в домашних условиях просто невозможно создать магнитную индукцию такой силы, чтобы компас показал кабель. Максимум, это вы сможете узнать расположение сторон света, ну или отыскать спрятанные сокровища капитана Флинта:)

Поиск смартфоном

Некоторые разработчики предлагают превратить ваш смартфон в металлодетектор с помощью своих «чудо» приложений. Для этого в телефоне всего лишь должен быть установлен магнитный датчик (у нас такой есть). iCHIP решил заморочиться и проверить популярные приложения для поиска металла. Испытывали в том же месте, что и металлоискателем. Вот, что получилось:

Как видите показания «детектора» на пустом месте и в месте реального прохождения проводки практически не изменились, хотя показатель должен был стать 0.02 — 0.03 мТ. То же самое произошло и с другими приложениями. Из этого делаем вывод, что поиск проводки смартфоном с помощью приложений довольно сомнительное занятие.

ТВ вместо монитора: сокращаем задержки в обновлении изображения Правильно округляем в Microsoft Excel

Люди которые постоянно в силу своей профессии или в какой-то период своей жизни вынуждены заниматься капитальной переделкой помещений, зачастую сталкиваются с необходимостью провести определенные работы по монтажу новых коммуникаций без ущерба существующим.

Например вам нужно насверлить множество отверстий, не повредив проводку, или просто забить гвоздь или проштробить стены, не задев арматуру и т.п. Чтобы решить эти проблемы, приходится либо приглашать специалистов с профессиональными приборами, либо самому приобретать эти инструменты, которые стоят значительных сумм. Так например, цена на профессиональный мультидетектор Hilti PS 38 в некоторых интернет магазинах превышает 70 000 рублей.

Компания Vayyar с помощью своего сканера и приложения к смартфону под названием Walabot DIY, предлагает решить эту проблему за относительно небольшие затраты.

Благодаря этому сканеру вы легко сможете обыкновенным смартфоном найти не только проводку за стеной, но и любые коммуникации залегающие на глубине до 10см (пластиковые и металлические трубы, профиля, деревянные балки, арматуру и многое другое).

Ознакомившись с роликами можно подумать что все это некоторый рекламный трюк, однако устройство реально работает. Просто компания применила технологии, которые ранее использовались в медицине в иной сфере деятельности, и сделала это грамотным образом.

Walabot DIY не просто издает какой-то звук или сигналит загоревшейся лампочкой о том, что за штукатуркой находится проводка. Вы визуально на экране своего смартфона в режиме реального времени сможете найти и увидеть расположение проводов, труб, арматуры и других коммуникаций.

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Устранение неисправности

Ремонт проводки нужно проводить, соблюдая технику безопасности.

Пошаговая инструкция ремонта фазного кабеля:

  1. Отключаем проводник с фазой.
  2. Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
  3. Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
  4. Разводим концы оборванного проводника.
  5. Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:

Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку. Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки
