Замена проводки в квартире: двухкомнатная, сроки замены, последовательность действий

Подготовка к электромонтажным работам

Графическое проектирование схемы

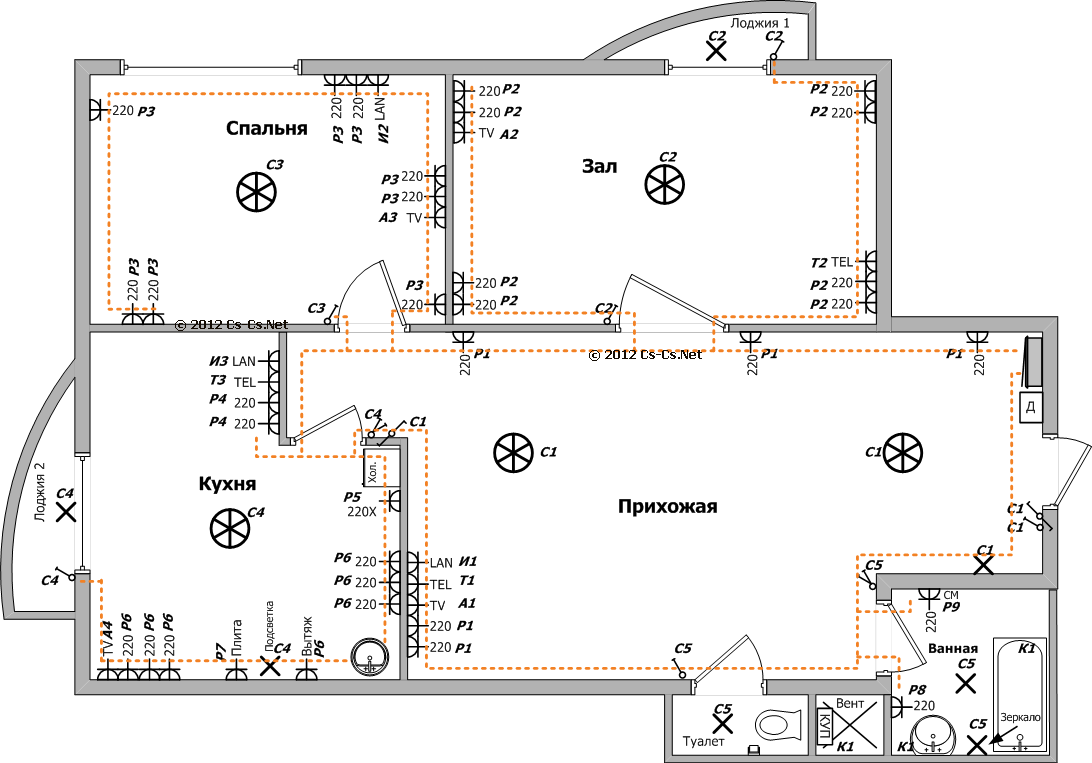

Начать работу следует с составления проекта. Для этого нужно начертить схему каждой комнаты с нанесением всех потребителей энергии с указанием их мощности. Эти данные помогут определить тип кабеля, количество розеток, места их расположения. Целесообразно делать чертежи на каждую комнату с указанием точки ввода.

Схема должна содержать следующие данные:

щиток;
счетчик;
линии прокладки кабеля;
блоки розеток;
выключатели;
монтажные коробки;
заземление;
устройства защитного отключения;
автоматические выключатели (пакетники).

Пример расположения защитной автоматики

При составлении проекта необходимо придерживаться следующих правил:

мощность гнезд и проводки в 1,5-2 раза выше максимальной нагрузки;
выдерживание минимальных расстояний от источников угроз для потребителей энергии;
разделение линий для осветительных групп и розеток;
прокладка отдельных линий для мощной бытовой техники;
возможность отключения тока для каждой комнаты индивидуально.

Прокладка новой

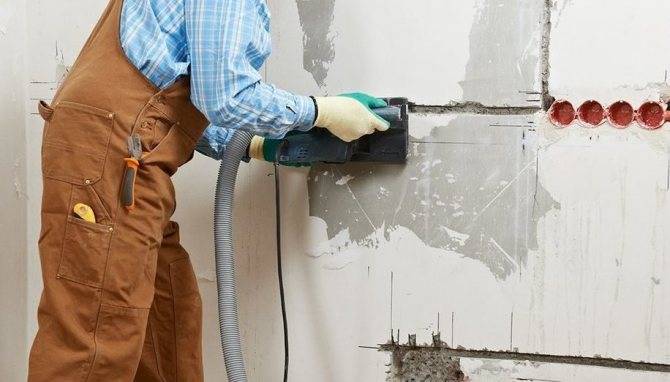

Штробы для проводки прорезают строго вертикально или горизонтально. Болгаркой прорезают границы канавок, а затем выдалбливают сами канавки с помощью долота. Выемки под выключатели и розетки сверлят корончатым сверлом, если стены кирпичные и выбивают долотом в бетонных стенах. Долото понадобится и для формирования выемки под вводный щит.

В лунки на алебастр устанавливают подрозетники. Нарезают отрезки кабеля и гофра нужной длины, кабель протягивают внутри гофра на полу. Подготовленный гофр прокладывают в штробу, заводя концы провода в подрозетник.

Алебастром выравнивают лунку подрозетника со стеной, штробу с гофром промазывают частично, небольшими участками через полметра.

Второй конец гофра заводят во вводной щит. Концы провода смазывают специальной пастой, скрепляют хомутом и закрепляют на заземлительной клемме ВЩ. Времянка отключается, квартирные провода заводятся на весу в щиток.

После прокладки производятся отделочные работы. В процессе отделки подрозетники окажутся заклеенными, но их несложно обнаружить и открыть.

Посмотрев данное видео вы узнаете, как правильно проложить электрический кабель в квартире самостоятельно:

https://www.youtube.com/watch?v=8FIoa4-YVJw

Когда требуется замена старой проводки

С течением времени даже надежные, исправные коммуникации в многоэтажном и частном доме выходят из строя. Некоторые участки могут стать негодными раньше других, может понадобиться частичная замена проводки в трехкомнатной квартире или других помещениях.

Есть ряд признаков, свидетельствующих о необходимости ремонта:

неприятный запах гари, возникающий при одновременной работе мощных электроприборов;
при включении техники искры из розеток;
протечка тока сквозь стены;
отсутствие электричества в некоторых точках;
обламывание проводки, провода высыхают, гибкие.

Перечисленные признаки свидетельствуют о необходимости ремонта электрических проводов, чтобы предупредить возгорание.

Способы монтажа электропроводки

На заключительном этапе понадобится определиться, каким способом будет осуществляться замена проводки в хрущевке. Для этого можно использовать два варианта: скрытый и монтаж в кабельных каналах.

Скрытый

Скрытый монтаж электропроводки может вестись следующими способами:

Посредством штробления стен под кабельные линии с дальнейшим оштукатуриванием. Данная методика не всегда осуществима. Например, в панельной угловой двушке на законодательном уровне запрещено горизонтальное штробление несущих стен.
Укладка проводников в защитной гофре по полу с последующей заливкой специальным раствором.
Фиксация электропроводки на потолке, который в дальнейшем закрывается гипсокартоном или подобными изделиями.

Скрытая проводка в штробах К основным достоинствам скрытой прокладки проводов относятся:

привлекательный внешний вид;
повышенный уровень электрической и пожарной безопасности;
минимизация финансовых затрат.

Главным отрицательным моментом является трудоемкость монтажных работ.

Порядок замены электропроводки

Квартиру обесточивают путем отключения автомата и отсоединения от него проводов. Далее действуют по разработанному ранее плану.

Создание ремонтной времянки

Приспособление используют для питания электроинструмента в обесточенном помещении.

Изготавливают его следующим образом:

К небольшой доске прикручивают накладную розетку.
Подключают к ней кабель с сечением жил 2,5 кв. мм. Его длина равна расстоянию от распределительного щита до дальней комнаты.
Подсоединяют кабель времянки к вводному автомату. Он защитит линию от короткого замыкания.

Если работает бригада, к доске крепят двойную или тройную розетку. Сечение жил в этом случае составляет 4-6 кв. мм.

Демонтаж старого кабеля

Изношенные провода удаляют в таком порядке:

Вскрывают распределительную коробку и электроточки.
Касаются токоведущих частей индикатором фазы, чтобы убедиться в отсутствии напряжения.
Отсоединяют или обкусывают жилы.
Потянув за конец провода с любой стороны, определяют направление его укладки.
Выбивают зубилом или вооруженным лопаткой перфоратором раствор из штробы, постепенно освобождая кабель.

Часто определить направление трассы не удается. Если полная замена электропроводки осуществляется в рамках капитального ремонта, следует удалить со стен отделку. Заделанные раствором штробы выделяются на фоне штукатурки.

Если очистка стен не предусмотрена, старый кабель ищут детектором проводки.

Есть 3 вида таких приборов:

металлоискатели;
чувствительные к электромагнитному полю;
комбинированные.

Чтобы обнаружить линию детектором второго типа, к ней подключают мощную нагрузку. Первой разновидности это не требуется, но она бесполезна в зданиях с железобетонными стенами: арматура дает ложные сигналы.

Штробление стен (при необходимости)

Если план работ не предусматривает расширение сети, следует только поменять провода, уложив их в старые борозды. При необходимости добавить розетки и проложить специальные линии к мощным электроприемникам в стенах пробивают новые штробы.

Капитальный ремонт электропроводки жилого многоквартирного дома

Во-вторых, разводка проводки производилась «покомнатно». Из щитка – автомата расходились кабеля по отдельным группам. Например, таким: «коридор – санузел – кухня», «комнаты» и «электроплита». При этом сечение групповых проводов составляет 2,5 мм 2. провода изготовлены из алюминия, а номинал автоматов – 16 ампер. И здесь «выплывают» несколько проблем:

Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы. мы рассказали в отдельной статье.
Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Рекомендуем прочесть: Срок действия акта оценки земельного участка

Демонтажные и монтажные работы

Перед тем как заменить проводку, необходимо выполнить демонтаж старой электропроводки. Для этого отключается электричество. От стен отодвигается мебель. Обнаруживаются все распределительные коробки – их видно по круглым заглушкам на стенах. Может быть также ситуация, когда они замурованы под обоями или под штукатуркой. Это осложнит задачу, поможет только возможное обнаружение выделяющихся контуров.

После того как коробки найдены, они открываются. Разъединяются все скрутки, далее провода освобождаются из зашпаклёванных штроб. Проводку в стене можно обнаружить металлоискателем. Если распределительная коробка в какой-то из комнат не найдена, обнаруженный провод всё равно приведёт к ней.

Как правильно заменить проводку в квартире своими руками? Если вся старая электропроводка удалена, наиболее лёгким вариантом будет прокладка нового медного кабеля по тем же штробам, что были уже проделаны. Можно увеличить количество розеток, объединив их в блоки по несколько штук. А вот для мощных устройств, таких как электроплита, придётся делать отдельные штробы и устанавливать мощные розетки. Новые углубления надо делать также, если есть желание дать розеткам новое расположение.

Располагать розеточные блоки лучше всего на расстоянии 30–40 см над уровнем пола. Но это не догма и не стандарт – если лень или трудно наклоняться, можно установить повыше. Наиболее удобное положение выключателей – на расстоянии от 90 см до 1 метра над уровнем пола. При расположении розеток и выключателей не забудьте учесть места, где стоит мебель. Она может просто закрыть доступ к этим устройствам. Закреплять провода в углублениях лучше всего алебастром. Окончательно штукатурить штробы можно только тогда, когда будет проверена исправность и работоспособность вновь проложенной сети.

Этапы работ

Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.

Как спрятать кабеля без штробления стен

Демонтаж старой проводки

Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.

Разметка и подготовка стен в квартире

Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.

Разметка стен для прокладки электропроводки

Прокладка электропроводки

Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.

Размещение электроприборов в коридоре

Установка защитных систем

Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.

Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.

Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.

Схема подключения системы безопасности в квартире

Подключение к щитку

Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.

Этап №1: Определяем объем работы

Первоочередная задача — нужно понять, вся ли проводка подлежит замене или будет достаточно заменить лишь отдельные ее участки? Безусловно, это дело личное. Но стоит помнить – в старых постройках электрическая сеть создавалась преимущественно из алюминиевого проводника малого сечения без заземления.

Стоит ли говорить, как опасно использование подобной проводки в наше время? Гораздо лучше одним махом заменить всю сеть в собственном жилище.

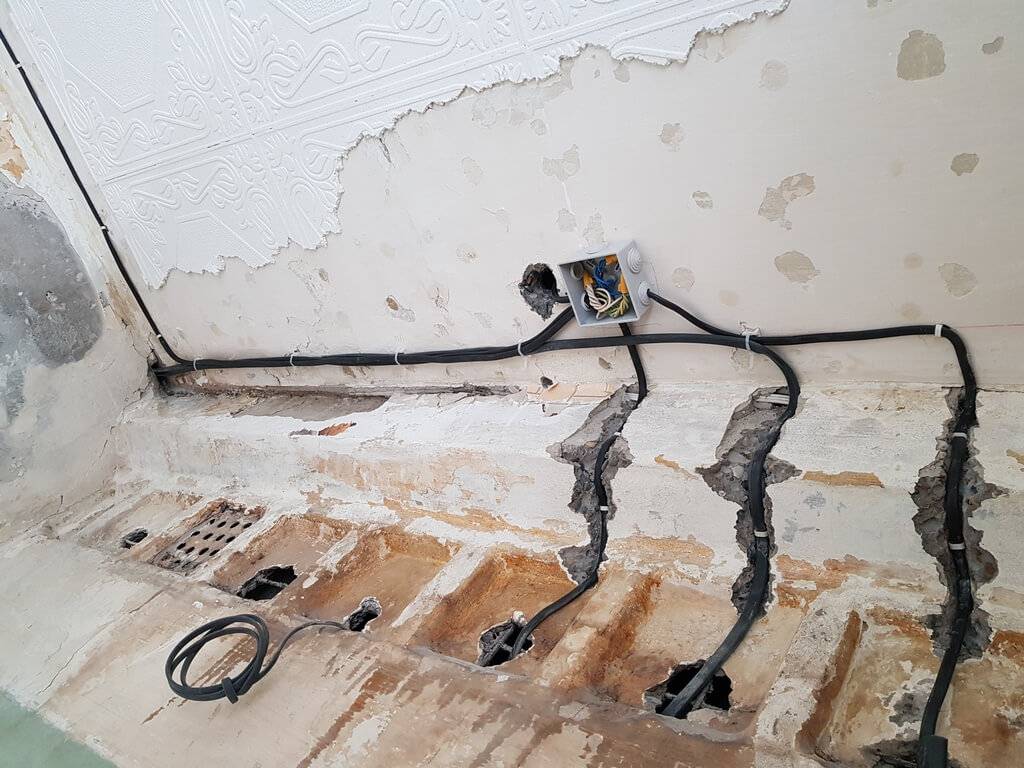

Если ваша проводка похожа на фото выше — пора менять!

Точно также будет нелишним объективно оценить собственные силы, чтоб определить – справитесь ли вы в одиночку. Это достаточно спорный момент. С одной стороны, огромных трудностей процедура замены проводки своими руками в себе не таит, с другой – в процессе демонтажа вам понадобятся особые инструменты и навыки.

Обладаете всем набором инструментов и твердо уверены в своих силах? Отлично, тогда мы расскажем, что нужно делать.

Перенос плана разводки на стены

Теперь составленную схему перенесите на стены вашей квартиры, всё равно ведь будете делать ремонт, так что рисовать на стенных поверхностях пока можно. Отметьте места установки розеток, выключателей, осветительных приборов и распределительных коробок (они, как правило, устанавливаются на входе в комнату). Строгих размеров их размещения нет, но старайтесь придерживаться следующих рекомендаций:

Выключатели располагают на высоте от 0,8 до 1,5 м от уровня полов.
Этот же параметр для розеток варьируется в пределах от 0,3 до 1 м, здесь всё будет зависеть от вашего интерьера. Главное, чтобы вам потом было удобно пользоваться ими.

В ванной комнате желательно обойтись без установки розеток. Если же в этом будет острая необходимость, то её надо подключать через устройство защитного отключения (УЗО). Расстояние от розетки до элементов ванной комнаты (раковина, ванна, душевая кабина) должно быть не меньше 0,6 м.
Распределительные коробки располагают на расстоянии 15-20 см от поверхности потолка. Не забудьте это учесть, если в дальнейшем вы планируете опустить потолок (сделать натяжной или из гипсокартонных листов).

От коробок до коммутационных аппаратов нарисуйте пути прокладки проводов.

Замена и ремонт

Если вы вдруг начали чувствовать запах горелого пластика, увидели искры от распределительного щитка или розетки стали во время эксплуатации сильно нагреваться, то пришло время отыскать проект электропроводки вашей квартиры и начать её незамедлительный ремонт.

Это явление имеет много причин, от обычного механического износа, до устаревания электроснабжающей системы, обусловленной установкой у вас в квартире современных электрических приборов.

Разводка электропроводки, схема которой уже давно устарела, производится в несколько основных этапов:

для начала нужно определить количество необходимых изменений;
провести расчёт требуемого количества оборудования и материала для прокладки и купить их;
затем проводится подготовка помещения с помощью демонтажа изжившей себя старой проводки;
укладка новых проводов и дальнейшее их тестирование на полноценную работоспособность.

Ещё одной причиной для замены старой электропроводки в квартире является отсутствие заземления

Естественно, это не сильно критично, но для правильной и безопасной работы большинства современных электроприборов оно очень важно

Инструменты для укладки электропроводки

Когда вы решили, что в квартире должна быть сделана проводка электричества своими руками, то необходимо обзавестись надёжным и исправным инструментом. Вам как минимум будет необходимо следующее:

перфоратор;
тестер;
отвёртка;
плоскогубцы;
кусачки.

Требуемые материалы

Когда будет подготовлена принципиальная схема электрической проводки, выполнен расчёт мощности всех проложенных веток, то можно приступать к приобретению требуемого материала.

Желательно не приобретать кабель с уменьшенным сечением и очень дешёвые изделия. Итак, для того чтобы электропроводка своими руками в квартире была выполнена, вам будет необходимо следующее:

кабели с медным сечением;
выключатели и розетки;
дополнительная изоляция (при необходимости);
установочные коробки в виде пластиковых стаканов;
соединительные клеммы для проводов;
клипсы, когда планируется проводиться проводка в квартире по потолку.

Прокладка проводов

Когда вы купите всё требуемое оборудование и материалы, можно переходить непосредственно к прокладке проводов, этапы работ следующие:

в квартире необходимо сделать демонтаж старой электропроводки;
в предварительно помеченных местах просверливаются углубления под подрозетники и распределительные коробки;
затем в стенах штробятся канавки ко всем розеткам и выключателям для дальнейшей прокладки проводов; сюда укладывается кабель необходимого сечения и крепится с помощью дюбель-гвоздей;
затем отверстия и штробы зашпаклёвываются;
в пустотах на потолке и плитах укладываются провода для осветительной системы;
когда электропроводка в квартире будет установлена, монтируются все розетки, включатели и приборы освещения.

Приборы и материалы

По схеме вы увидите, какие материалы, и в каком количестве они вам понадобятся. Но закупите на 20% больше. Так вы себя подстрахуете от неточных расчетов и возможной порчи материалов во время работ.

Вам понадобится:

Распределительный щиток – 1;
Кабель. Для полной замены любой проводки – медный. Для частичной смены проводов из меди – тоже медный, а для частичной замены алюминиевой проводки – алюминиевый. В большинстве случаях выбирают медь с поперечным сечением 2,5 кв. мм для розеток, 4 кв. мм для плиты и 1,5 кв. мм для светильников. Оптимальное сечение проводника можно выбрать, пользуясь таблицей, данной под списком;
Защитная автоматика (устройство защитного отключения и автовыключатель) для предотвращения перегрузок, утечки электричества и короткого замыкания. Можно купить устройство «2 в 1»: дифференциальный автомат. Для линии освещения автоматику берут на 16А, для розеточных семей – на 25А, а для мощных потребителей – 32А. Вводное УЗО должно срабатывать при 62А, а автовыключатель – при 50А. Для каждой линии – по УЗО и выключателю, или просто автомату;
Распределительные коробки (круглые просто монтировать, но квадратные вмещают больше соединений). Их количество соответствует числу разветвлений проводки;
Розетки. Желательно с заземлением, а для ванной – с УЗО;
Выключатели;
Клеммы для соединения кабелей.

Дополнительно может понадобиться гофра (при скрытой проводке) или кабель-каналы (при открытой).

Для электромонтажных работ нужен инструмент:

Перфоратор или дрель с тремя режимами работы;
Различные насадки для перфоратора;
Болгарка или штроборез (необязательно, так как можно использовать для этого перфоратор);
Стандартный набор электрика (кусачки, плоскогубцы, ножницы, изолента, отвертки, ножовка и нож);
Мультиметр с функцией «прозвонка».

Это инструменты для скрытого типа электропроводки. Для открытого типа понадобится еще длинная проволока толщиной около 1,5 мм. С ее помощью удобно протягивать кабель через канал.

Как прокладывать новые линии

Если вам нужно просто заменить электропроводку в хрущевке – её просто прокладывают по тем же каналам в плитах. Для этого к жилам старого кабеля прикручивают новый и протягивают. Если кабель не протягивается – возможно где-то есть замурованная распредкоробка или розетка и кабель держится на асбесте или штукатурке – нужно найти, где она находится. Когда вы её разобьёте – линия будет продёргиваться с лёгкостью.

На видео ниже наглядно показывается, как это правильно делать:

Но если вы захотели увеличить количество розеток или перенести их возникают сложности. Штробить несущие плиты не всегда можно.

Важно! Нельзя делать горизонтальные штробы. По некоторым нормативным документам это запрещено, например, Постановление Правительства Москвы от 8 февраля 2005 г

N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы» и его редакциях. Также встречается информация о запрете горизонтальных штроб в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки плита может «сложится» по штробе. Поэтому стоит обойтись без штробления.

Подготовка

Чертеж электросистемы дома

Первый этап замены проводки — это констатация факта, что производить ее придется по всей квартире, а не частично. Потому что частичной заменой проблему можно только усугубить.
Мастеру надо подготовить подробный чертеж, на котором будут расположены все детали электросистемы дома.
Когда план готов, надо приобрести необходимые материалы. Потребуются коробки, выключатели и розетки. Все элементы системы должны быть новыми.
Необходимые инструменты Из инструментов потребуются:

болгарка;
перфоратор;
отвертки;
паяльник;
плоскогубцы;
клеммники;
нож;
шпатель;
уровень;
фазоуказатель.

Надо, кроме того, взять некоторые расходные материалы. Например, потребуется тряпичная изолента.

Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция

Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:

Рассчитываем сечение кабелей.
Выполняем разметку и штробление.
Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
Производим расключение в распределительном щите.

Изолировать соединения можно при помощи специальных колпачков

Рассмотрим эти действия более подробно.

Какие кабели использовать для проводки в квартире или частном доме

Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.

Разметка стен по схеме электропроводки в квартире

Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.

Лазерный уровень тоже весьма удобен при разметке стен

Особенности монтажа скрытой и открытой проводки в доме своими руками

По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.

Краткая пошаговая инструкция прокладки проводки в квартире

Разберём изложенную информацию на фотопримерах в общих чертах.

Иллюстрация	Описание действия
	Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально.
	Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает.
	Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода.
	При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта.
	Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку.
	Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке.

Этап 4 – Прокладываем новую проводку

Теперь самое главное – нужно самостоятельно заменить электропроводку в квартире на новую, более надежную.

Мы не будем подробно останавливаться на данном этапе, т.к. подробно монтаж электропроводки в квартире мы рассматривали в соответствующей статье.

Когда замена квартирной проводки будет завершена, обязательно необходимо сфотографировать разводку кабеля по стенам. Делается это для того, чтобы при возникновении проблем, можно было запросто найти поврежденный участок по фото.

Замазывать штробы раствором не торопитесь, делать это нужно после того, как вся проводка будет проверена на работоспособность.

На видео ниже наглядно демонстрируется пример новой проводки в квартире, после замены:

Готовая электропроводка

Начало работы – проект электропотребления обязателен

Мало найдется людей, желающих заняться черчением схемы электроснабжения, а затем на ее основе – плана. Именно этот документ требуется утвердить в энергослужбе. Он упростит выполнение работ и пригодится со временем, когда возникнет необходимость что-то исправить при поломке. Именно поэтому рекомендуется один образец схемы оставить у себя.

Если нет желания обращаться к специалистам, ведь услуга стоит денег, можно составить схему и на ее основе проект самостоятельно. Ничего особо сложного в этом нет, если имеется понятие об электрическом токе и последствиях неправильного обращения. Для составления документа применяются условные обозначения, которые приводятся на схеме внизу.

Приступая к работе, чертим план квартиры. Для удобства можно использовать тетрадный листок в клеточку, придерживаться масштаба обязательно. Отмечаем места установки выключателей и розеток, придерживаясь правил, о которых рассказано выше. Привязку розеток осуществляем к бытовым приборам, помечая места установки рядом с ними, чтобы потом не использовать удлинители. После этого можно приступать к разметке разводки.

Выбираем один из вариантов, самый оптимальный из которых – смешанный, позволяющий сэкономить материал и добиться высокой эффективности. Все подключаемые устройства разбиваем на несколько групп, имеющих свою специфику:

освещение в жилых комнатах, кухне, коридоре;освещение с электроснабжением в санузле;розетки в жилых комнатах и коридоре;отдельно – на кухне;электроснабжение электрической плиты.

Возможны и другие варианты разделения на группы. Это не прихоть, а путь уменьшения количества материалов и упрощения схемы. Каждую из групп подключаем через автомат, который работает только на нее. Это позволит легко выполнять ремонт, не отключая электричество полностью по всей квартире. При нагрузке приборами одного кабеля он должен выдерживать очень большой ток, особенно при одновременном включении всех потребителей.

Для повышения безопасности вместо выключателей-автоматов используем УЗО, применение которого особо рекомендуется на кухне и в санузле.

Применяя условные обозначения, на точном плане квартиры наносим места расположения всех потребителей, оборудования, соединяем линиями, которые обозначают кабель. Чтобы облегчить работу, используем разные цвета, обозначая силовую проводку, кабели для освещения и заземления.

Этап №3: Демонтаж

Пришло время извлечь старую проводку и отправить ее на покой. Не забываем предварительно отключить подачу электричества на квартиру и убрать всю мебель, которая может помешать в процессе демонтажа. После этого начинаем разрушать стеновую отделку, чтобы добраться до проводки.

Процедура замены проводки начинается от распределительных коробок. В случае чего, найти их нетрудно – коробки выдают пластиковые крышки в стенах, которые видны по своим выпирающим через обои контурам. Необходимо скрутить крышку, разъединить между собой все скрутки проводов, после чего не спеша извлечь старый кабель из зашпаклеванных штроб.

Шаг 1: Составление схемы электропроводки

Разумеется, первое, что нужно сделать перед монтажом проводки – спроектировать ее схему. Мастера-профессионалы рекомендуют делать разметку прямо на стенах комнат. Но, изначально ее необходимо тщательно продумать, и перенести на бумагу. На схеме нужно обозначить места, где будет проходить кабель, все осветительные приборы, места соединений, и электроточки (розетки с выключателями).

При выборе мест для осветительных приборов, необходимо опираться не только на свот личные предпочтения, но и помнить об особенностях конкретной комнаты, а также придерживаться следующих правил:

Все кабели под напряжением должны располагаться либо строго вертикально, либо горизонтально;
Каждый поворот провода нужно производить под прямым углом в 90 градусов;
Между кабельной трассой и стеновым перекрытием должны выдерживаться расстояние в минимум 15-20 см.;
От токопроводящего провода до дверей или окна должно быть не менее 10 см.;
Каждый выключатель должен находиться со стороны дверной ручки. Оптимальная высота от пола – 80-1,5 м.;
Розетки можно монтировать на любой высоте, опираясь на расположение в комнате бытовой техники;
Число розеток, как правило, рассчитывается так: 1 электроточка на каждые 4 погонные метра стены;
Можно совмещать розеточные блоки, располагая их параллельно друг другу в соседствующих помещениях;
Распределительный щиток нужно размещать как можно ближе к месту, откуда в квартиру подводятся кабеля. Расстояние от пола должно составлять не менее 1,5 метра;
На корпус щитка в обязательно порядке подается кабель, идущий от заземления.

Как только вы разработали схему с местоположениями проводов и электрических точек, перенесите ее на бумагу, создав конечный чертеж. Тут главное – вспомнить школьную программу по «трудовому», и соблюдать масштаб. Такая реализация крайне важна, и обязательно пригодится в будущем, если вдруг понадобится провести ремонт проводки или ее модернизацию.

Схема электропроводки для частного дома

Электропроводка в частном доме может отличаться от «квартирной». Это обусловлено многими нюансами строений. Например, расположением отдельных комнат, применяемых при постройке материалов и т.п.

Поэтому инструкция по начальным работам будет немного иной, и требует совершено другой реализации:

Как правило, в большинстве случаев в частных домах реализовывается таким методом: на фасаде здания устанавливается автоматический выключатель. Он представляет собой точку подключения общего кабеля, подающего напряжение на весь дом.А уже от щитка, по привычному нам плану, отводятся остальные провода, питающие отдельные приборы;
Чтобы электросетью можно было нормально пользоваться, и проводить обслуживание, на этапе создания схемы необходимо разделить дом на отдельные участки-группы. К примеру, на каждый из этажей, или по принципу «электролампы – бытовая техника кухни – остальные устройства – внешнее освещение»

При этом, важно учитывать все нагрузки от этих устройств;
Вышеописанные группы соединяются между собой при помощи дополнительных выключателей-автоматов, которые также крепятся в распределительном щитке. Если, например, вы часто будете работать с газонокосилкой и поливальной системой, то такую линию нужно подключить к УЗО;
Для удобства расчетов необходимо постоянно держать под рукой план-схему дома

Так будет гораздо проще планировать расположение электроточек, и наглядно оценивать будущий результат.

Как поменять электропроводку в квартире своими руками
