Что такое электрический рубильник — назначение и виды

Работа приборов в различных ситуациях

Обычный рубильник отличается от выключателя только своими размерами и мощностью. Основные функции обоих устройств совершенно одинаковы. В одном положении рукоятки цепь становится замкнутой, а в другой – разомкнутой. Для коммутации одной линии применяется работающее однополюсное устройство, а для одновременного переключения нескольких цепей потребуется многополюсный прибор – разъединитель.

Перекидной рубильник на 2 ввода существенно отличается от обычного наличием дополнительных контактов. Именно они дают возможность помимо основных действий, выполнять различные переключения, изменяя, тем самым, рабочие режимы оборудования. В разных положениях рукоятки происходит соединение средней шины рубильника с нижней или верхней контактной группой. При таких переключениях верхние и нижние контакты никогда не соединятся друг с другом.

Если использовать обычный переключатель, то из-за невнимательности оператора, может произойти короткое замыкание. Перекидной рубильник полностью исключает такую возможность, благодаря своей конструкции.

Трехпозиционные переключающие рубильники обладают более широким набором функций. Они могут не только выполнять необходимые переключения, но и отключать оборудование, если это необходимо. Для этого в приборах существует так называемое промежуточное положение, когда нагрузка с обеих сторон оказывается отключенной. Дальнейшие действия будут зависеть от положения рукоятки, движением которой выполняется подключение нагрузки к источнику электроэнергии.

Назначение

Назначение ВН — коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети. Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.

При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.

Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый). А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.

Устройство и принцип работы

Конструкция высоковольтного выключателя нагрузки очень напоминает устройство трехполюсных разъединителей. На раме расположены поворачиваемые в вертикальной плоскости подвижные ножи, имеющие серповидную форму. Они входят в камеру, где расположены неподвижные контакты.

Управление поворотом ножей осуществляется с помощью механизмов, ручных приводов, либо полуавтоматических устройств. Электромагнитный привод, использующий соленоид обеспечивает дистанционное отключение нагрузки высоковольтных приборов, а в отдельных случаях работу в автоматическом управлении.

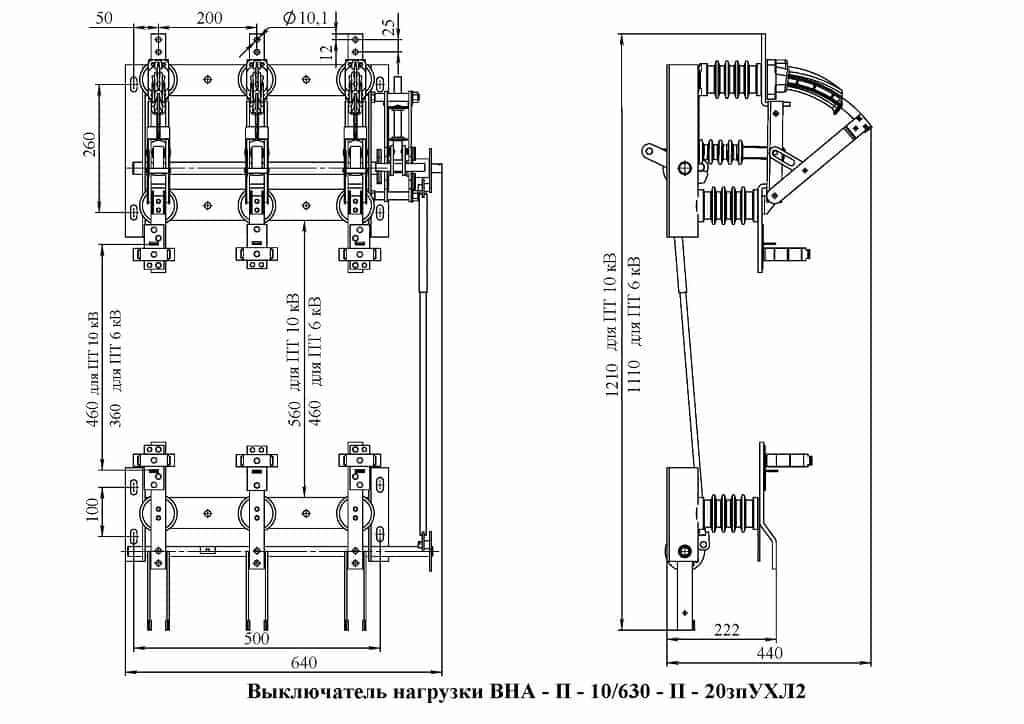

На рисунке 3 представлен чертёж трёхполюсного ВН с ручным приводом.

Рис. 3. Чертёж выключателя нагрузки ВНА

Обратите внимание (рисунок слева) на то, что в конструкции предусмотрено установку предохранителей, которые не показаны на чертеже. Все токоведущие части отделены от рамы мощными изоляторами (рисунок справа)

Для обеспечения необходимой скорости разъединения контактов применяются пружинные механизмы. При повороте вала пружина накапливает потенциальную энергию, которая в определённый момент высвобождается, направляя накопленную мощь на движение ножей. Пружинный механизм хорошо виден на рисунке 4.

Рис. 4. Выключатель нагрузки ВНА с пружинным механизмом

В комплект выключателя нагрузки могут входить стационарные ножи заземления. Эти элементы дополнительной защиты имеют механизмы блокировки от ошибочных действий персонала.

Главное отличие ВН от разъединителей – это наличие дугогасительных устройств, обеспечивающих сохранность неподвижных и подвижных контактов при коммутации. Гашение электрической дуги, которая неизбежно зажигается при отключении или включении нагруженной цепи, происходит в дугогасительных камерах, оборудованных вкладышами, изготовленных из полимеров. Дуги гасятся потоком продуктов испарения вкладышей, образующихся под действием высоких температур возникающего разряда.

В зависимости от конструкции ВН принцип гашения может отличаться. Следует помнить, что камеры гашения не обеспечивают абсолютного отсутствия дуги, которая, хоть и на очень короткий период времени, всё-таки возникает. Задача состоит в том, чтобы как можно быстрее подавить разрастание разряда, устранив условия для его существования.

Эффект гашения достигается различными способами: путём сдувания ионизированного воздуха с контактов, заполнением камер специальными смесями газов или созданием вакуума. В зависимости от принципа подавления дуги различают разные типы выключателей.

По способу гашения дуги в камерах, ВН подразделяются на следующие виды:

Автогазовый (газогенерирующий) выключатель

Устройство предназначено для оперативной коммутации силового электрооборудования. Подавление дуги происходит под действием газов, генерируемых в камере гашения. Вкладыш из мочевиноформальдегидной смолы или из полиметилметакрилата, расположенный внутри камеры, в момент коммутации дугогасительных контактов молниеносно нагревается. Под действием высокой температуры происходит испарение верхнего слоя полимера, а образовавшийся поток газов интенсивно гасит электрическую дугу.

Условие для испарения вкладыша создают дугогасительные контакты, запуская процесс «продольного дутья». Во включенном состоянии номинальный ток протекает по основным контактам.

Автогазовые ВН активно используются в России и в странах СНГ. Они применяются на подстанциях, устанавливаются в распределительных устройствах электросетей 6 – 10 кВ с изолированной нейтралью. В основном их монтируют там, где экономически не выгодно применять установки другого типа, а использование разъединителей запрещено правилами ПУЭ.

Данный тип выключателей имеет самую низкую стоимость и высокую ремонтопригодность. Эти преимущества способствуют росту популярности газогенерирующих выключателей.

Вакуумный высоковольтный выключатель

Очень эффективное, но дорогое устройство, позволяющее выключать не только номинальные токи нагрузки, но и сверхтоки при КЗ. Контакты вакуумных выключателей находятся в вакуумной камере со сверхнизким давлением (порядка 10 -6 — 10 -8 Н/м). Отсутствие газа создаёт очень большое сопротивление, что препятствует горению дуги.

При размыкании/замыкании контактов дуга всё-таки возникает (за счёт образования плазмы из паров металла контактов), но она практически мгновенно, гаснет, в момент перехода через ноль. В течение 7 – 10 мк/с пары конденсируются на поверхности контактов и на других деталях камеры.

Таблица

Выключатель	Разъединитель
Термин чаще всего соответствует небольшому бытовому прибору для включения или выключения света в помещении (но есть и промышленные выключатели)	Термин чаще всего соответствует устройству промышленного назначения, которое используется для размыкания силовых участков энергетической инфраструктуры
Предполагает размыкание электрической цепи без возможности просмотра разомкнутого участка	Предполагает размыкание цепи с возможностью просмотра разомкнутого участка
Промышленные выключатели, как правило, рассчитаны на размыкание цепи под нагрузкой	Промышленные разъединители часто не рассчитаны на размыкание цепи под нагрузкой

Такие устройства, как рубильники и разъединители
, предназначаются для коммутации различных электрических цепей, причем как тех, которые находятся под нагрузкой, так и обесточенных. Это электрооборудование распространено очень широко, отличается относительной простотой конструкцией, высокой степенью надежности, удобством в эксплуатации и длительным сроком службы. Рубильники устанавливаются в различных , шкафах трансформаторных подстанций. Что касается разъединителей, то они являются, по сути дела, подвидом рубильников и необходимы для того, чтобы обеспечить видимого отключения и визуально показывают, что электрическая цепь действительно разорвана.

ПараметрыПравить

Высокотехнологичный аппарат замыкает и размыкает электрическую цепь при подаче звукового сигнала, например, хлопка в ладоши. Он способен дистанционно управлять не только светом в доме, но и другими электробытовыми приборами: вентилятором, увлажнителем, музыкальным центром, аппаратурой, подсветкой аквариума.

Это полезное устройство заменяет или дублирует традиционный выключатель/пульт ДУ, экономя время пользователей на совершение действий. Оборудовать акустическими выключателями можно все электропотребители, находящиеся в зоне акустической чувствительности аппарата.

Зачем объединять рубильник с «автоматом»

На бытовом уровне это обеспечивает удобство управления электросетью и долговечность домашней электросети, но решение зависит все-таки от Вас. Планируете обесточивать линию считанные разы в году, например, только при проведении экстренных ремонтных работ? Тогда можно обойтись рычагом «автомата».

Если же речь идет об электросети многоквартирного дома или промышленного здания, к которым повышенные требования безопасности. На ответственные места на вводной кабель ставьте первым делом рубильник. Он будет работать как коммутационный аппарат, с помощью которого одним движением обесточивается линия. Причем устройство должно быть с видимым разрывом цепи, без защитных крышек.

К примеру, модель Р2М от Элекон на 250А или разъединитель серии РЕ19 от IEK в котором при отключении сети с помощью рычага визуально заметен разрыв контактов — нет крышек и панелей, заслонивших внутренности конструкции. Для чего? Чтобы при техобслуживании сети на объекте человек, проводящий работы, был на 100% уверен в том, что система обесточена. А конструкция «автомата» этой визуальной наглядности обеспечить не может, ведь корпус устройства закрыт.

Использование рубильников целесообразно на производствах, где персонал в конце рабочего дня или перед проведением ремонтных работ должен обесточивать оборудование. Или, к примеру, для включения и выключения системы освещения территории по периметру.

В электромонтаже часто используются такие устройства, как выключатель и разъединитель. Для чего предназначено каждое из них?

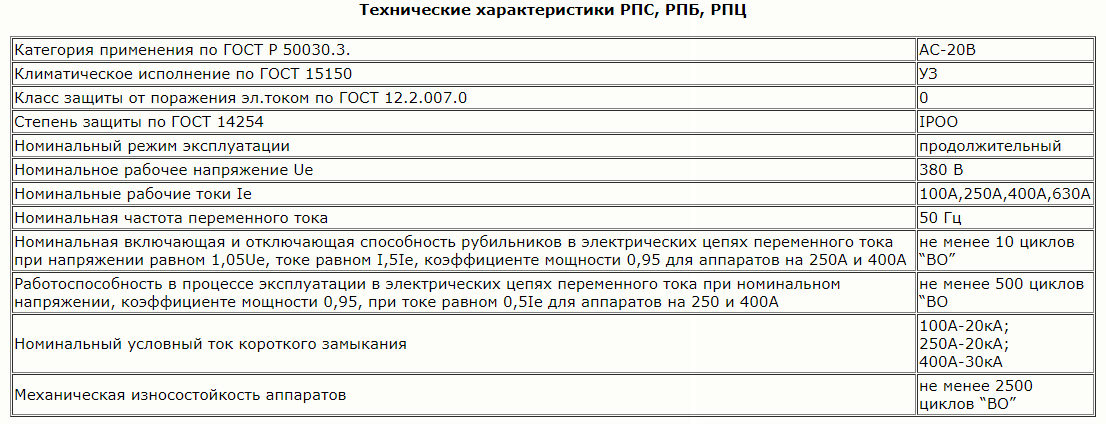

Основные характеристики — технические и конструктивные

К техническим характеристикам рубильников можно отнести:

• допустимую мощность;
• силу тока;
• напряжение;
• постоянный или переменный ток;
• пиковые перегрузки.

Чтобы коммутация была надежной, рубильник должен обладать достаточным запасом мощности (рассчитывается с учетом всех потребителей сети), временем на охлаждение контактов между циклами выключения/включения (чтобы не выгорали контакты), а также резервной цепью на случай поломки.

Конструкция тоже определяет разновидности рубильников. Центральная рукоятка показывает, что данное устройство — это разъединитель, который размыкает предварительно обесточенные цепи, а рычажный привод и боковая рукоятка устанавливаются на приборы, которые отключают цепи под нагрузкой.

Кроме этого, используя рубильник, можно обеспечить ручное переключение на резервный ввод. Такие приборы называются реверсивными рубильниками или перекидными. С помощью автомата это организовать дороже и сложнее. В зависимости от модели такие рубильники могут быть с двумя или тремя положениями фиксации.

При их применении нет риска самопроизвольного размыкания цепи. На дачах, в загородных домах часто применяют реверсивный рубильник ABB (Финляндия) для переключения потребителей на резервный источник тока. Устанавливается он на DIN-рейку или на дверцу.

Рубильники с центральной рукояткой производятся без дугогасительных камер, а модели с рычагами привода и боковой рукояткой могут быть, как с камерами, так и без них. Плотность прилегания контактов рубильника обеспечивается двумя способами: для рубильников на 100 А просто пружинящими свойствами материала контактов, а для рубильников на 200 А и более — за счет стальных пружин.

В рубильниках дугогасительные контакты могут быть расположены не только в камерах, но и открыто. Они быстро гасят электрическую дугу, чтобы она не перебросилась на соседние токопроводящие устройства.

Такой же конструкцией обладают перекидные переключатели. В некоторых модификациях они совмещены с предохранителями и играют роль, как коммутации, так и защиты. Примером может послужить рубильник KЭАЗ RBК 160 A3P, который используется совместно с предохранителем и заменяет собой всю конструкцию, в которую обычно он вставляется.

Одними из часто применяемых являются выключатели-разъединители ВР32 в нескольких исполнениях: вр32-31, вр32-35, вр32-37, вр32-39. Они используются для включения и отключения, а также пропускания переменного тока 660 В, частотой 50 и 60 Герц и постоянного тока 440 В в приборах распределения электричества.

Покупателями такие выключатели-разъединители востребованы, благодаря их разновидностям. Для простоты выбора рубильники ВР32 можно классифицировать таким образом:

• по числу направлений и полюсов: одно- двух- трехполюсные на одно направление, одно- двух- трехполюсные на два направления;
• по степени защиты рукоятки: IP00, IP32;
• по расположению плоскости присоединения контактов: параллельно или перпендикулярно плоскости монтажа, а также комбинированное расположение: ввод — параллельно, вывод — перпендикулярно или наоборот;
• по виду размещения рукоятки ручного привода: боковая рукоятка, боковая смещенная рукоятка, передняя смещенная рукоятка, а также совсем без рукоятки.

Классификация разъединителей.

Наиболее распространены разъединители РВ, РВО, РВЗ, РВФЗ, РЛН, РНДЗ, РВПЗ. В этих обозначениях: Р — разъединитель, В — внутренняя установка, Н — наружная установка, О — однополюсный, Д — двухколонковый, Ф — фигурное исполнение (проходные изоляторы), З — заземляющие ножи, Л — линейный контур тока, П — поступательное движение главных ножей. Цифры после букв указывают номинальное напряжение (числитель дроби) и ток (знаменатель дроби). По характеру движения подвижного контакта (ножа) различают разъединители:

1. вертикально-поворотного типа с вращением ножа в вертикальной плоскости;
2. горизонтально-поворотного типа с вращением ножа в горизонтальной плоскости;
3. качающегося типа с вращением ножа совместно с поддерживающим его изолятором в вертикальной плоскости,
4. катящегося типа с прямолинейным возвратно-посту нательным движением опорного изолятора совместно с закрепленным на нем подвижным контактом;
5. с прямолинейным движением ножа в вертикальной плоскости вдоль или поперек осей опорных изоляторов (пантографического типа);
6. со складывающимся ножом в вертикальной плоскости (телескопического типа);
7. подвесного типа с перемещением подвижного контакта вместе с поддерживающими изоляторами по вертикальной оси.

Кроме того, разъединители классифицируются по следующим признакам; номинальному напряжению; номинальному току; роду установки: внутренней (в отапливаемых помещениях), наружной; числу полюсов: однополюсные и трехполюсные; наличию или отсутствию ножей заземления; способу установки: с вертикальным и горизонтальным расположением ножей. Разъединители наружной установки в отличие от разъединителей внутренней установки должны надежно работать в любых атмосферных условиях, при гололеде и при значительной ветровой нагрузке. Поэтому они имеют, в частности, льдоломающие приспособления на контактах. Трехполюсные разъединители могут выполняться на общей или на отдельных рамах для каждого полюса, при этом одновременное включение и отключение всех полюсов достигается соединением между собой их валов. Ножи заземления могут быть пристроены к любому разъединителю как с одной стороны, так и с обеих. В первом случае заземляется только участок линии, присоединенный с этой стороны к разъединителю. Во втором случае заземляются участки цепи, присоединенные с обеих сторон разъединителя. При включении ножи заземления замыкают на землю фазовые провода линии, присоединенной к разъединителю. Заземляющие ножи, как было отмечено ранее, обязательно механически блокируются с главными ножами. Заземляющие ножи и все детали цепей заземления рассчитываются на длительное прохождение тока; устойчивость ножей заземления должна соответствовать устойчивости основной токоведущей системы разъединителя. Механическая прочность отдельных звеньев разъединителя определяется числом операций, которые он может выдержать без повреждений, препятствующих его дальнейшей исправной работе. Для отечественных разъединителей установлено следующее число включений и отключений, которое они должны выдерживать без повреждений: а) для разъединителей с Uном <35 кВ — не менее 2000 операций; б) для разъединителей с Uном = 110 кВ — не менее 1000 операций. Если управление осуществляется электродвигательным или пневматическим приводом, то помимо указанного числа операции разъединитель должен выдержать еще не менее 25 включений и 25 отключений соответствующим ему приводом при наивысшем напряжении на зажимах электрод двигательного привода, при наивысшем давлении воздуха, которое гарантируется заводом, при пневматическом приводе. Положение ножей разъединителей контролируется посредством блок-контактов, которые пристраиваются на раме разъединителя или встроены в привод. Несмотря на большое число различных конструкций разъединители с точки зрения влияния на компоновку распределительного устройства можно разделить на две группы: разъединители опорного типа, у которых подвижный и неподвижный контакты устанавливаются на опорной изоляции; разъединители подвесного типа, у которых подвижный контакт подвешивается на гирлянде изоляторов, а неподвижный устанавливается на другом высоковольтном аппарате или изоляционной конструкции.

Вперед

Автоматические воздушные выключатели (автоматы).

Автоматические воздушные выключатели применяются для защиты электрических цепей от перегрузок и коротких замыканий. Так же, как и контакторы, их широко используют в установках напряжением до 500 В. Различают автоматы максимального тока, минимального тока и минимального напряжения (нулевые). Наиболее распространены автоматы максимального тока, которые отключают цепь при увеличении тока сверх допустимых значений. Автоматы минимального тока разрывают цепь при недопустимых уменьшениях тока, а нулевые — при исчезновении напряжения или его снижении ниже допустимого предела.

Схема автомата максимального тока показана на рис. 55. Рассмотрим принцип его действия. Автомат имеет защелку 1, которая оттягивается пружиной 2 и удерживает подвижные контакты автомата во включенном положении. Весь ток нагрузки проходит через последовательно включенную в цепь катушку электромагнита 4. При повышении рабочего тока сверх допустимого предела электромагнит притянет якорь защелки 3, преодолев сопротивление пружины 2. Защелка 1, поднимаясь, освободит контакт 6, который отключается под действием пружины 5, разрывая цепь рабочего тока. Включают автомат вручную специальной рукояткой или каким-либо приводом, например рычажным. Рукоятки и приводы автоматов имеют механизм свободного расцепления, который позволяет разъединить подвижные части выключателя с подвижными элементами привода. Наличие этого механизма дает возможность отключать автомат даже при положении рукоятки соответствующему включенному автомату. Механизм расцепления позволяет также отключить автомат, если рукояткой его подключают к цепи, в которой имеется короткое замыкание. Автоматы снабжают тепловыми расцепителями, максимальными расцепителями, либо выполняют их с обоими типами этих расцепителей. Автоматы обеспечивают видимый разрыв цепи, поэтому в ней не устанавливают рубильников, что удешевляет и упрощает схему. Схема трехполюсного автомата показана на рис. 56. Автомат имеет съемную рукоятку 1, механизм свободного расцепления 2 с механическим замедлителем расцепления 3, расцепителем минимального напряжения 4, электромагнитный контактор 6 и независимый расцепитель 5. Разрыв дуги главными контактами автомата осуществляется в камерах 7 со стальной решеткой, по которой распыляется дуга. Автоматы типа АВ устанавливают в силовых цепях напряжением до 500 В, где требуются нечастые включения и отключения. Автоматы типов АП-16, АП-25 и АП-50 используют для пуска и защиты асинхронных электродвигателей мощностью до 15 кВт. Их выпускают в двухполюсном и трехполюсном исполнениях с пределами изменения номинальных токов расцепителей от 1,6 до 50 А. Краткие технические данные автоматических выключателей типа АП-16 приведены в приложении 10. Автоматические выключатели типа АЕ-2030 также предназначены для нечастых (не более 30 в час) включений цепей переменного тока напряжением до 500 В и постоянного тока напряжением до 220 В. Их используют для защиты электрических цепей от перегрузок и токов короткого замыкания. Чаще всего их используют для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором. Автоматы могут работать при изменениях температуры окружающего воздуха от — 40° до + 40° С, относительной влажности не более 90% (при температуре + 20° С) и высоте установки над уровнем моря не более 2000 м. Число допустимых включений — отключений около 100 тыс., причем из этого числа около 40% операций должно производиться без тока, а остальные — при номинальном токе и напряжении. Повторно включать автомат после его срабатывания от перегрузки допускается не ранее чем через 2 мин. Автоматы типа АЕ-2030 выпускаются на номинальные токи от 0,6 до 35 А, типа АЕ-2040 — до 63 и типа АЕ-2050 — до 100 А. Автоматы изготавливаются однополюсными, двухполюсными и трехполюсными с передним, задним и штепсельным присоединениями, что должно быть оговорено в заказе на выключатель для его получения. Для электрификации сельского хозяйства в условном обозначении автомата предусмотрена буква С. Автоматы типа АЕ изготавливаются без расцепителей, с тепловыми (в том числе — в нулевом проводе), электромагнитными и комбинированными расцепителями.

• Назад
• Вперёд

Основные виды

По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.

Установлена такая расшифровка:

• Р — рубильник;
• П — переключатель;
• П — переднее присоединение проводов;
• Б — боковая рукоятка;
• Ц — центральный рычаг;
• цифры — первые (1-3) число полюсов, (4-6) сила тока (1 — 100 А, 2 — 250 А, 4 — 400 А и 6 — 600 А).

Различные типы рубильников классифицируются по таким направлениям:

• Сила тока (100-1000 А).
• Количество полюсов (1-3).
• Вид тока (постоянный, переменный).
• Способ управления (сбоку, по центру).
• Способ присоединения проводов (переднее, заднее).
• Направления тока (1-3).
• Присутствие предохранителя в ноже.
• Наличие системы гашения дуги.
• Установка вспомогательных контактов.
• Степень защиты (открытое и закрытое исполнение).
• Температурный режим эксплуатации (жаркий, холодный, умеренный).

Назначение и устройство рубильников

Назначение рубильников. Рубильник — наглядный пример наиболее простого устройства коммутации. Это электрический коммутационный аппарат, имеющий ручное управление, функция которого — отлючение/включение или переключение электроцепей: переменного тока — с напряжением до 660 Вольт, постоянного тока — до 440 Вольт. Причем, наличие дугогасительной камеры допускает совершать данные операции не только при отсутствии тока в цепи, но и под нагрузкой.

Кроме нечастых неавтоматических коммутаций силовых электроцепей, рубильники (имеющие предохранители — плавкие вставки) могут довольно эффективно использоваться как защита электрических сетей от перегрузок и возникающих в них сверхтоков — токов коротких замыканий. Наличие рубильника на вводе полностью реализует требование пункта 4.1.12 Правил устройства электроустановок:

Область применения рубильников довольно широка: они могут быть установлены в различных РУ (распределительных устройствах), шкафах, электрощитах, для силовых цепей и для цепей управления. Определенные модели рубильников предназначены для их установки в шкафах ТП (трансформаторных подстанций).

Любые рубильники, независимо от их модели могут в целях гарантированной безопасности их эксплуатации могут быть установлены, как написано выше в строго определенных для этого местах — щитах и шкафах закрытых помещений, при отсутствии в окружающей среде агрессивных веществ, пыли.

Устройство рубильника. Основа конструкции рубильника — панель, выполненная из изоляционного материала, на которой закреплены стойки с губками — неподвижными контактами рубильника.

Подвижные-же контакты — ножи, жестко закрепленны на одном вале, при включении они «входят»неподвижные губки рубильника, создавая одновременное замыкание всех полюсов. Во многом конструкция рубильника определяется способом привода в движение ножей — подвижных его контактов.

Существуют рубильники с рычажным приводом (ножи приводятся в движение вращением боковой, чаще всего, съемной рукояткой через систему рычагов) и рубильники с центральной рукояткой (в них движение ножей начинается при вращении рукоятки, напрямую связанной с валом, на котором и расположены контактные ножи).

Рубильники второго типа могут быть использованы для отключения электрических цепей, не находящихся под током нагрузки. Это связано с возможностью воздействия электрической дуги на руку отключающего. Отключение цепей под «нагрузкой» возможно рубильниками первого типа — с боковой рукояткой, оснащенными специальными дугогасителями на каждом полюсе, нейтрализующими дугу ее разделением на короткие отдельные дуги.

Во многих современных рубильниках реализована такая дополнительная мера электробезопасности, как блокировка дверок во включенном положении — т. е., пока рубильник включен, открыть его дверку не получиться. Помимо невозможности открытия дверки включенного рубильника, механизм также заблокирует привод рубильника при открытой дверке рубильника и включить его получиться лишь закрыв ее.

volt220.ru

Что такое рубильник

Электрический рубильник

Изделия разной конструкции можно встретить в подъездах и подвалах домов, на улице и в общественных зданиях. В большинстве случаев все виды рубильников расположены в распределительных щитах полностью или частично.

Согласно классификации, рубильник электрический представляет собой часть распределительного механизма и предназначен для размыкания цепи в ручном режиме. Изделие рассчитано на работу в диапазоне 100-1000 ампер при максимальном напряжении 1000 вольт. Прерывание тока производится за счет мускульного усилия путем создания разрыва на линии.

Перекидной выключатель-рубильник может изготавливаться в открытом и закрытом исполнении. Конструкция зависит от величины нагрузки, которая подается на контакты. Обосновано это тем, что рубильник поворотный на стадии активации и деактивации создает дугу и сноп искр, которые могут нанести человеку травму и стать причиной пожара.

Изделия работают от постоянного и переменного напряжения, могут использоваться для коммутации однофазного и трехфазного тока.

Правила установки и подключения

Перекидные рубильники устанавливаются внутрь распределительных щитов – ВРУ. Для модульных устройств предусмотрены стандартные DIN-рейки. Размеры щита выбираются по количеству устанавливаемых модулей. Рубильники в обычном исполнении закрепляются на специально отведенных монтажных панелях. Здесь также может использоваться DIN-рейка для размещения модульной защитной аппаратуры.

Внутри помещении используются щиты из пластики или металла, а снаружи устанавливаются только металлические изделия, с необходимой степенью защиты.

Подключение основного кабеля, подводимого от учетного щита, выполняется к одному из входов коммутационного устройства. Другой вход предназначен для подключения резервного кабеля, соединенного с генератором. При наличии у рубильника лишь одного выхода, к нему подключается кабель, идущий от распределительного щитка. У модульных приборов обычно имеется по 2 ввода и выхода. Соединение выходов осуществляется параллельно, с помощью перемычек, после чего они вместе соединяются с распределительным щитом.

Подобное подключение хорошо просматриваются на примере однофазной сети, к которой подключен перекидной трехполюсный рубильник, соединяющий генератор с электрической сетью. Основное требование к проведению такой процедуры заключается в соблюдении полярности. Правильное подсоединение позволит избежать перемены мест фазы и нуля при выполнении переключений. На вводе сети устанавливается защита в виде автоматического выключателя, находящегося в щите учета. Ввод, идущий от генератора, также защищен автоматом, установленным в щит вместе с рубильником.

Подключение устройства может дополнительно использовать автоматический ввод резерва – АВР, или же резерв включается вручную с помощью автомата. В случае использования перекидных рубильников такие переключения выполняются без нагрузки. Вначале нагрузка отключается автоматом, и лишь потом осуществляются все необходимые манипуляции рубильником.

Если в конструкцию рубильника входит устройство гашения дуги, то переключения возможно делать напрямую, без предварительного отключения автомата. Тем не менее, схема на всех линиях должна обязательно предусматривать предохранители или автоматы, поскольку сам рубильник не сможет защитить сеть в авариной ситуации.

Эксплуатация перекидного рубильника будет безопасной, если следовать правилам монтажа и рекомендациям специалистов:

• Для монтажа и дальнейшей работы лучше использовать закрытое помещение.
• Коммутационная аппаратура надежно защищается от влаги и негативных внешних воздействий окружающей среды.
• Предельное значение температур, при которых возможна нормальная эксплуатация, составляет от минус 40 до плюс 55 градусов.
• Установка перекидного рубильника и его крепление должно быть прочным и надежным.

При монтаже устройства на улице, следует в первую очередь обеспечить защиту от внешних воздействий. При возможных низких температурах, выходящих за допустимые рамки, следует заранее предусмотреть систему обогрева шкафа. Все работы по выполнению монтажа, обслуживанию и ремонту коммутационной аппаратуры должны выполняться квалифицированными специалистами, при полностью отключенной сети.

Конструкция и разновидности разъединителей

В отличие от рубильников, разъединители никогда не оснащаются дугогасительными камерами по той простой причине, что во время их включения или выключения цепь не находится под напряжением. По виду монтажа эти электротехнические устройства подразделяются на те, которые предназначены для наружной и внутренней установки; по количеству полюсов — на одно-, двух- и трехполюсные; по способу перемещения ножа — на устройства качающегося и вертикально-поворотного вида. Что касается типа управления, то однополюсные разъединители оборудуются изоляционными штангами, а трехполюсные — рычажным приводом.
