Расчет системы вентиляции и ее отдельных элементов: площади, диаметров труб, параметров нагревателей и диффузоров

Как посчитать площадь используемого материала?

Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.

В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать свежий воздух, и от особенностей конструкции системы проветривания.

Одновременно в такой магистрали будет меньше аэродинамического шума, для работы систем принудительной вентиляции потребуются меньшие затраты электроэнергии. Чтобы высчитать площадь воздуховодов, необходимо применить специальную формулу.

Для расчета суммарной площади материала, который необходимо взять для сборки воздуховодов, нужно знать конфигурацию и базовые габариты проектируемой системы. В частности, для вычисления по круглым воздухораспределительным трубам потребуются такие величины, как диаметр и общая длина всей магистрали. В то же время объем используемого материала по прямоугольным конструкциям исчисляется на основе ширины, высоты и суммарной длины воздуховода.

При общих подсчетах потребности материала для всей магистрали необходимо учитывать также отводы и полуотводы различной конфигурации. Так, правильные расчеты круглого элемента невозможны без знания его диаметра и угла поворота. В вычислении площади материала для отвода прямоугольной формы участвуют такие составляющие, как ширина, высота и угол поворота отвода.

Стоит отметить, что для каждого такого расчета используется своя формула. Чаще всего трубы и фасонные элементы изготавливаются из оцинкованной стали согласно техническим требованиям СНиП 41-01-2003 (приложение Н).

Алгоритм расчета сечения воздуховодов

Расчет сечения воздуховодов подразумевает определение размеров воздуховодов в зависимости от расхода пропускаемого воздуха. Он выполняется в 4 этапа:

  1. Пересчет расхода воздуха в м3/с
  2. Выбор скорости воздуха в воздуховоде
  3. Определение площади сечения воздуховода
  4. Определение диаметра круглого или ширины и высоты прямоугольного воздуховода.

На первом этапе расчёта воздуховода расход воздуха G, выраженный, как правило, в м3/час, переводится в м3/с. Для этого его необходимо разделить на 3600:

G [м3/c] = G [м3/час] / 3600

На втором этапе следует задать скорость движения воздуха в воздуховоде. Скорость следует именно задать, а не рассчитать. То есть выбрать ту скорость движения воздуха, которая представляется оптимальной.

Высокая скорость воздуха в воздуховоде позволяет использовать воздуховоды малого сечения. Однако при этом поток воздуха будет шуметь, а аэродинамическое сопротивление воздуховода сильно возрастёт.

Малая скорость воздуха в воздуховоде обеспечивает тихий режим работы системы вентиляции и малое аэродинамическое сопротивление, но делает воздуховоды очень громоздкими.

Для систем общеобменной вентиляции оптимальной скоростью воздуха в воздуховоде считается 4 м/с. Для больших воздуховодов (600×600 мм и более) скорость воздуха может быть повышена до 6 м/с. В системах дымоудаления скорость воздуха может достигать и превышать 10 м/с.

Итак, на втором этапе расчета воздуховодов задаётся скорость движения воздуха v [м/с].

На третьем этапе определяется требуемая площадь сечения воздуховода путем деления расхода воздуха на его скорость:

S = G [м3/c] / v [м/с]

На четвёртом, заключительном, этапе под полученную площадь сечения воздуховода подбирается его диаметр или длины сторон прямоугольного сечения.

Естественная вентиляция расчет воздуховодов

Для прямоугольной формы воздуховодов этой концепции проветривания планируют диаметр dЭ равновесный округлому воздуховоду:

В случае использования воздуховодов сделанных не из метала, их удельные издержки давления по трению R, взятые с номограммы для стальных воздуховодов, изменяют, умножив на соответствующий коэффициент k:

  • для шлакогипсовых — 1,1;
  • для шлакобетонных — 1,15;
  • для кирпичных — 1,3.

Избытки давления, Па, на преодоление определённых сопротивлений для разных участков вычисляется за уравнением:

  • где – сумма коэффициентов противодействий на участке;
  • v2/2 — динамическое напряжение, Па, взятое с нормативов.

Для создания концепции непринужденной вентиляции предпочтительно остерегаться извилистых заворотов, множественного числа задвижек и клапанов, так как утраты на местные противодействия как правило в каналах воздуховодов достигают вплоть до 91% от всех затрат.

Естественная вентиляция содержит небольшой радиус воздействия и среднюю результативность для комнат излишками тепла в которых соввем малы, что возможно относить недостаткам, а достоинством — легкость системы, невысокая цена и простота в сервисном обслуживании.

Этап третий: увязка ответвлений

Когда проведены все необходимые расчёты необходимо произвести увязку нескольких ответвлений. Если система обслуживает один уровень, то увязывают ответвления не входящие в магистраль. Расчёт проводят в том же порядке, что и для основной линии. Результаты заносятся в таблицу. В многоэтажных зданиях для увязки используются поэтажные ответвления на промежуточных уровнях.

Критерии увязки

Здесь сопоставляются значения суммы потерь: давления по увязываемым отрезкам с параллельно присоединённой магистралью. Необходимо чтобы отклонение составляло не более 10 процентов. Если установлено, что расхождение больше, то увязку можно проводить:

  • путём подбора соответствующих размеров сечения воздуховодов;
  • при помощи установки на ответвлениях диафрагм или дроссельных клапанов.

Иногда для проведения подобных расчётов необходим всего лишь калькулятор и пара справочников. Если же требуется провести аэродинамический расчёт вентиляции больших зданий или производственных помещений, то понадобится соответствующая программа. Она позволит быстро определить размеры сечений, потери давления как на отдельных отрезках, так и во всей системе в целом.

Проектирование систем вентиляции.

Главное требование ко всем типам систем вентиляции – обеспечивать оптимальную кратность обмена воздуха в помещениях или конкретных рабочих зонах. С учетом этого параметра проектируется внутренний диаметр воздуховода и подбирается мощность вентилятора

Для того чтобы гарантировать требуемую эффективность функционирования системы вентиляции, выполняется расчет потерь давления напора в воздуховодах, эти данные принимаются во внимание во время определения технических характеристик вентиляторов. Показатели рекомендуемой скорости воздушного потока указаны в таблице № 1

Потолочные диффузоры

Потолочные воздухораспределители могут быть приточными или вытяжными. Эти устройства отличаются: конструкцией, формой, размерами, производительностью, формированием воздушной струи. Кроме того, диффузоры различаются аэродинамическими характеристиками, распределением воздушного потока, а также материалом, из которого они изготовлены.

  • Конструкция этих устройств состоит из декоративной решетки, за которой крепится крыльчатка (если диффузор приточный) и камера статистического давления. В регулируемых «плафонах» есть элементы, направляющие воздушный поток.
  • Форма. Большинство потолочных диффузоров имеют круглую или квадратную форму. Но не следует забывать, что и щелевые воздухораспределители также считаются потолочными, а они имеют прямоугольную форму.
  • Размеры круглых распределителей воздуха варьируются от 10 см до 60 см. Для квадратных — от 15х15 см. до 90х90 см.
  • Способ монтажа. Устанавливаются в подвесной потолок, врезаются в панель из гипсокартона или монтируются в натяжной потолок при помощи дополнительных колец.
  • Потолочные диффузоры формируют веерные, турбулентные, вихревые, конические и сопловые воздушные потоки.
  • Распределение воздуха в этих приспособлениях может варьироваться по разным сторонам (в квадратных приточных) или быть круговым.

Чаще всего эти устройства используют в жилых и офисных помещениях, магазинах, а также ресторанах и местах общественного питания.

Устройство общеобменной вентиляции в доме

После того как потребность в притоке и вытяжке для всех комнат дома вычислена одним из вышеописанных методов, следует выбрать тип общеобменной вентиляции: с естественным или механическим побуждением. Первый тип подойдет для квартир, небольших частных домов и офисов. Здесь главную роль будет играть естественная вытяжка, поскольку именно она создает разрежение внутри дома и побуждает воздушные массы перемещаться в свою сторону, затягивая свежие с улицы. В этом случае расчет естественной вентиляции помещения сводится к вычислению высоты вертикальной вытяжной шахты.

Пример вентиляции в жилом доме

Вычисления делают методом подбора, так как вертикальные вытяжные каналы изготавливают стандартных размеров и высоты. Приняв определенное значение высоты шахты, его подставляют в формулу:

р = h (ρ Н — ρ В)

  • h – высота канала, м;
  • ρ Н – плотность наружного воздуха, в среднем принимается равной 1.27 кг/м 3 при температуре +5ºС;
  • ρ В – плотность воздушной смеси, удаляемой из квартиры, принимается по ее температуре.

При движении воздушных масс в шахте возникает сопротивление трению о ее стенки, сила тяги должна его преодолевать. Расчет и проектирование вертикального канала заключаются в том, чтобы сила тяги в нем была несколько больше сопротивления трению и соблюдалось условие:

Н ≤ 0.9 р

  • р – гравитационное давление в канале, кгс/м 2 ;
  • Н – сопротивление вытяжной шахты, кгс/м 2 .

Величина Н вычисляется по следующей формуле:

В этой формуле:

  • R – потери давления на 1 м.п. шахты, является величиной справочной, кгс/м 2 ;
  • h – высота канала, м;

Подставляя в вышеприведенные формулы значения высоты вытяжной шахты, производят вычисления до тех пор, пока условие для функционирования тяги не будет соблюдаться.

Вентиляция с принудительным побуждением

При использовании в организации воздухообмена местных и централизованных вентиляционных установок самым важным показателем остается расход наружных воздушных масс для обеспечения необходимого притока в здание. Если в комнатах устанавливаются местные приточные агрегаты с очисткой и подогревом, то их общая производительность должна равняться объему притока в здание, рассчитанному ранее.

Воздухообмен в помещениях

При подборе производительности приточного агрегата надо учитывать, что не все комнаты располагаются у наружных стен. Установка будет обслуживать не только свой кабинет, но и смежный, расположенный в глубине дома.

Централизованные приточно-вытяжные установки лучше подбирать с помощью специалистов, так как потребуется выполнить достаточно сложный расчет вентиляционных систем

Установка может использовать тепло вытяжного воздуха, нагревая с его помощью уличный, здесь важно правильно подобрать теплообменник

Обработанная воздушная смесь будет раздаваться в помещения через сеть воздуховодов, понадобится определить их параметры (диаметр, протяженность, потери давления). Это нужно для правильного выбора вентиляционного агрегата, который для устойчивой работы системы должен развивать необходимое давление для преодоления всех сопротивлений.

Факторы, оказывающие влияние на размеры воздухопроводов

На проектируемых или вновь строящихся объектах удачно проложить трубопроводы вентиляционных систем не составляет большой проблемы – достаточно согласовать месторасположение систем относительно рабочих мест, оборудования и других инженерных сетей. В действующих промышленных зданиях это сделать гораздо сложнее в силу ограниченного пространства.


Схема соединения оборудования для принудительной вентиляции.

Этот и еще несколько факторов оказывают влияние на расчет диаметра воздуховода:

  1. Один из главных факторов – это расход приточного или вытяжного воздуха за единицу времени (м3/ч), который должен пропустить данный канал.
  2. Пропускная способность также зависит от скорости воздуха (м/с). Она не может быть слишком маленькой, тогда по расчету размер воздухопровода выйдет очень большим, что экономически нецелесообразно. Слишком высокая скорость может вызвать вибрации, повышенный уровень шума и мощности вентиляционной установки. Для разных участков приточной системы рекомендуется принимать различную скорость, ее значение лежит в пределах от 1.5 до 8 м/с.
  3. Имеет значение материал воздуховода. Обычно это оцинкованная сталь, но применяются и другие материалы: различные виды пластмасс, нержавеющая или черная сталь. У последней самая высокая шероховатость поверхности, сопротивление потоку будет выше, и размер канала придется принять больше. Значение диаметра следует подбирать согласно нормативной документации.

В Таблице 1 представлена нормаль размеров воздуховодов и толщина металла для их изготовления.

Таблица 1

Диаметр, мм100125140160180200225250315
Толщина металла, мм0.50.50.50.50.50.50.60.60.6
Диаметр, мм355400450500560630710800900
Толщина металла, мм0.60.60.60.70.70.70.70.71.0


Устройство вентиляционных коробов.

Примечание: Таблица 1 отражает нормаль не полностью, а только самые распространенные размеры каналов.

Воздуховоды производят не только круглой, но и прямоугольной и овальной формы. Их размеры принимаются через значение эквивалентного диаметра. Также новые методы изготовления каналов позволяют использовать металл меньшей толщины, при этом повышать в них скорость без риска вызвать вибрации и шум. Это касается спирально-навивных воздухопроводов, они имеют высокую плотность и жесткость.

Последствия плохой вентиляции

При неправильной организации системы притока свежего воздуха в помещениях будет ощущаться нехватка кислорода и повышенная влажность. Ошибки в конструировании вытяжки чреваты появлением копоти на стенах кухни, запотеванием окон и появлением грибка на поверхности стен.

Запотевание окон при недостаточной вытяжке

При этом нужно учитывать, что для монтажа системы вентиляции могут использоваться трубы круглого или квадратного сечения. При удалении воздуха без применения специальных устройств целесообразно устанавливать круглые воздуховоды, так как они прочнее, герметичнее и отличаются хорошими аэродинамическими характеристиками. Квадратные трубы лучше использовать для принудительной вентиляции.

Как рассчитать площадь воздуховода различных типов сечений?

Расчёт квадратуры воздуховодов разных сечений имеет свои особенности, так как расход воздуха у них будет значительно отличаться даже при одинаковых параметрах скорости перемещения воздушных масс и площади. Кроме того, при расчёте вентиляционных сетей большой протяжённости и/или разветвленности учитывается влажность и температура воздуха (если она превышает +20°С). А также аэродинамическое сопротивление воздуховодов и фасонных изделий, зависящее от формы и материала изготовления (различные коэффициенты трения). Учёт этих параметров выражается в использовании различных поправочных коэффициентов в расчётных формулах.

Расчёт квадратуры производится по двум параметрам, взятым из нормативов (фактически эти параметры описывают кратность воздухообмена):

  1. расход воздуха – R (м³/час);
  2. скорость воздушного потока – V (м/с).

Формула площади воздуховодов оперирует параметрами расхода воздуха, взятыми из нормативов:

S = R/k × V, где

K – коэффициент, равный 3600.

Существуют альтернативные формулы, оперирующие другими коэффициентами, к примеру:

S = R × 2,778/V.

При использовании воздуховодов большого сечения существенно снижается уровень шума воздушных потоков и затраты электроэнергии на их перемещение. Однако материалоёмкость таких конструкций значительно выше, что увеличивает их первоначальную стоимость.

Круглый воздуховод декоративного типа на подвесных держателях

Значительное влияние на эффективность перемещение воздушных потоков оказывает форма сечения. В прямоугольных воздуховодах воздушный поток получает большее сопротивление. Однако прямоугольная форма более удобна для монтажа, особенно при недостатке места, и может размещаться впритык к основным строительным конструкциям. Круглые воздуховоды имеют лучшую аэродинамичность, но не всегда вписываются в интерьер. А изделия с высокими эстетическими показателями имеют гораздо большую стоимость

Учитывая приведённые факты, в качестве альтернативы рекомендуется обратить внимание на овальные воздуховоды, сочетающее в себе эргономичность и эффективность

Вентиляционные каналы на предприятии

Как посчитать площадь круглого воздуховода?

Для расчёта диаметра круглого вентканала используется нормативная площадь сечения:

Фактическую площадь получают из формулы:

Как рассчитать площадь воздуховода прямоугольного сечения?

Для прямоугольных коробов используются те же формулы, что и для круглых. Длину сторон вычисляют по формуле:

Dп – диагональ прямоугольника, вписанного в круг (фактически эквивалентный диаметр круга);

a, b – стороны.

Фактическая площадь узнаётся из формулы:

Также для вычисления основных параметров проектировщики используют таблицы.

Таблица основных параметров площади и формы сечений

Расчёт площади овального воздуховода

Диаметры овального воздуховода вычисляются по его площади. Используются следующие формулы:

Диаметр:

Р – периметр окружности овалоида,

Площадь овального воздуховода вычисляется по формуле:

a, b – большой и малый диаметр овала, соответственно.

Овальные воздушные каналы сочетают в себе преимущества прямоугольных и круглых

Исходные данные для расчета воздухообмена

Цель расчета – определить, сколько чистого воздуха требуется подавать в каждое помещение и какое количество отработанного удалять из него. После этого выбирают способ организации воздухообмена и для холодного времени года рассчитывают тепловую мощность, которую нужно затратить для подогрева притока с улицы. Для начала нужно определить кратность обмена для каждой комнаты жилого дома.

Значения величины кратности для кабинетов и комнат различного назначения прописаны в СНиП 31–01-2003, для удобства они приведены в Таблице 1
.

В СНиПе указаны расчетные значения расхода и кратности, но для топочных количество воздуха на горение необходимо уточнять по техническим характеристикам водогрейного котла.

Расчет диаметра воздуховодов

Диаметры и сечения воздуховодов вентиляции рассчитывают после того, как составлена общая схема системы. При расчетах диаметров воздуховодов вентиляции учитывают следующие показатели:

  • Объем воздуха (приточного или вытяжного),
    который должен пройти через трубу за заданный промежуток времени, куб.м\ч;
  • Скорость движения воздуха.
    Если при расчетах вентиляционных труб скорость движения потока занижена, установят воздуховоды слишком большого сечения, что влечет дополнительные расходы. Завышенная скорость приводит к появлению вибраций, усилению аэродинамического гула и повышению мощности оборудования. Скорость движения на притоке 1,5 – 8 м\сек, она меняется в зависимости от участка;
  • Материал вентиляционной трубы.
    При расчете диаметра этот показатель влияет на сопротивление стенок. Например, наиболее высокое сопротивление оказывает черная сталь с шероховатыми стенками. Поэтому расчетный диаметр воздуховода вентиляции придется немного увеличить по сравнению с нормами для пластика или нержавейки.

Таблица 1
. Оптимальная скорость воздушного потока в трубах вентиляции.

Когда известна пропускная способность будущих воздуховодов, можно рассчитать сечение воздуховода вентиляции:

S
=
R
\3600
v
,

здесь v
– скорость движения воздушного потока, в м\с, R
– расход воздуха, кубометры\ч.

Число 3600 – временной коэффициент.

здесь: D
– диаметр вентиляционной трубы, м.

Расчет площади элементов вентиляции

Расчет площади вентиляции необходим в том случае, когда элементы изготавливаются из листового металла и нужно определить количество и стоимость материала.

Площадь вентиляции рассчитывают электронные калькуляторы или специальные программы, их во множестве можно найти в интернете.

Мы приведем несколько табличных значений наиболее популярных элементов вентиляции.

Диаметр, мм
Длина, м
1
1,5
2
2,5
100
0,30,50,60,8
125
0,40,60,81
160
0,50,811,3
200
0,60,91,31,6
250
0,81,21,62
280
0,91,31,82,2
315
11,522,5

Таблица 2
. Площадь прямых воздуховодов круглого сечения.

Значение площади в м. кв. на пересечении горизонтальной и вертикальной строчки.

Диаметр, мм
Угол, град
15
30
45
60
90
100
0,040,050,060,060,08
125
0,050,060,080,090,12
160
0,070,090,110,130,18
200
0,10,130,160,190,26
250
0,130,180,230,280,39
280
0,150,220,280,350,47
315
0,180,260,340,420,59

Таблица 3
. Расчет площади отводов и полуотводов круглого сечения.

Расчет канального нагревателя

Расчет калорифера вентиляции электрического типа производится так:

P
=
v
* 0,36 * ∆
T

здесь v
— объем пропускаемого через калорифер воздуха в куб.м.\час, ∆T
— разница между температурой воздуха снаружи и внутри, которую необходимо обеспечить калориферу.

Этот показатель варьирует в пределах 10 — 20, точная цифра устанавливается клиентом.

Расчет нагревателя для вентиляции начинается с вычисления фронтальной площади сечения:

Аф=
R
*
p
\3600 *
Vp
,

здесь R
— объем расхода приточки, куб.м.\ч, p
— плотность атмосферного воздуха, кг\куб.м, Vp
массовая скорость воздуха на участке.

Показатель массовой скорости определяется через фронтальную площадь теплообменников:

Vp
=
R
*
p
\3600 *
A
ф.факт

Для дальнейшего расчета калорифера вентиляции определяем нужное для согрева потока воздуха количества теплоты:

Q
=0,278 *
W
*
c
(T
п-
T
у),

здесь W
— расход теплого воздуха, кг\час, Тп
— температура приточного воздуха, градусы Цельсия, Ту
— температура уличного воздуха, градусы Цельсия, c
— удельная теплоемкость воздуха, постоянная величина 1,005.

Комментариев:

  • Для чего необходимо знать о площади воздуховодов?
  • Как посчитать площадь используемого материала?
  • Вычисление площади воздуховодов

Возможная концентрация в закрытых помещениях воздуха, загрязненного пылью, водными парами и газами, продуктами термической переработки пищи, заставляет устанавливать системы вентиляции. Чтобы эти системы были эффективными, приходится делать серьезные расчеты, в том числе и расчет площади воздуховодов.

Выяснив ряд характеристик строящегося объекта, в том числе площади и объемы отдельных помещений, особенности их эксплуатации и количество людей, которые будут там находиться, специалисты, применяя специальную формулу, могут установить проектную производительность вентиляции. После этого появляется возможность рассчитать площадь сечения воздуховода, которое обеспечит оптимальный уровень проветривания внутренних помещений.

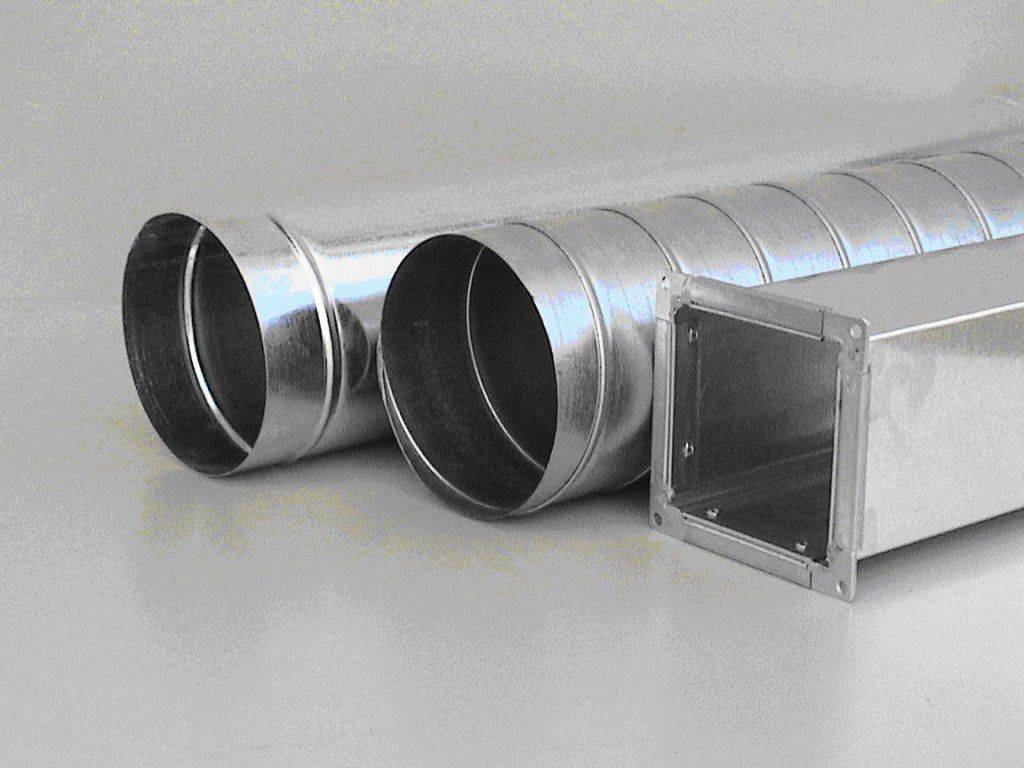

Типы и виды воздуховодов

Перед расчетом сетей нужно определить из чего они будут изготовлены. Сейчас применяются изделия из стали, пластика, ткани, алюминиевой фольги и др. Часто воздуховоды изготовляют из оцинкованной или нержавеющей стали, это можно организовать даже в небольшом цеху. Такие изделия удобно монтировать и расчет такой вентиляции не вызывает проблем.

Кроме этого, воздуховоды могут различаться по внешнему виду. Они могут быть квадратного, прямоугольного и овального сечения. Каждый тип обладает своими достоинствами.

  • Прямоугольные позволяют сделать системы вентиляции небольшой высоты или ширины, при этом сохраняется нужная площади сечения.
  • В круглых системах меньше материала,
  • Овальные совмещают плюсы и минусы других видов.

Для примера расчета вентиляции выберем круглые трубы из жести. Это изделия, которые используют для вентиляции жилья, офисных и торговых площадей. Расчет будем проводить одним из методов, который позволяет точно подобрать сеть воздуховодов и найти ее характеристики.

Особенности аэродинамических расчетов

Ознакомимся с общей методикой проведения такого рода расчетов при условии, если и сечение, и давление нам неизвестны. Сразу оговоримся, что аэродинамический расчет следует проводить исключительно после того, как будет определено требуемые объемы воздушных масс (они будут проходить по системе воздушного кондиционирования) и спроектировано приблизительное месторасположение каждого из воздуховодов в сети.

И дабы провести расчет, необходимо вычертить аксонометрическую схему, в которой будет присутствовать перечень всех элементов сети, а также их точные габариты. В соответствии с планом вентиляционной системы рассчитывается суммарная длина воздухопроводов. После этого всю систему следует разбить на отрезки с однородными характеристиками, по которым (только по отдельности!) и будет определен расход воздуха. Что характерно, для каждого из однородных участков системы следует провести отдельный аэродинамический расчет воздуховодов, потому что в каждом из них имеется своя скорость перемещения воздушных потоков, а также перманентный расход. Все полученные показатели необходимо внести в уже упомянутую выше аксонометрическую схему, а потом, как вы уже наверняка догадались, необходимо выбрать главную магистраль.

Как рассчитать давление в вентиляционной сети

Для того чтобы определить предполагаемое давление для каждого отдельного участка, необходимо воспользоваться приведенной ниже формулой:

Н х g (РН – РВ) = DPE.

Теперь попытаемся разобраться, что обозначает каждая из этих аббревиатур. Итак:

  • Н в данном случае обозначает разницу в отметках шахтного устья и заборной решетки;
  • РВ и РН – это показатель плотности газа, как снаружи, так и изнутри вентиляционной сети, соответственно (измеряется в килограммах на кубический метр);
  • наконец, DPE – это показатель того, каким должно быть естественное располагаемое давление.

Продолжаем разбирать аэродинамический расчет воздуховодов. Для определения внутренней и наружной плотности необходимо воспользоваться справочной таблицей, при этом должен быть учтен и температурный показатель внутри/снаружи. Как правило, стандартная температура снаружи принимается как плюс 5 градусов, причем вне зависимости от того, в каком конкретном регионе страны планируются строительные работы. А если температура снаружи будет более низкой, то в результате увеличится нагнетание в вентиляционную систему, из-за чего, в свою очередь, объемы поступающих воздушных масс будут превышены. А если температура снаружи, напротив, будет более высокой, то давление в магистрали из-за этого снизится, хотя данную неприятность, к слову, вполне можно компенсировать посредством открывания форточек/окон.

Что же касается главной задачи любого описываемого расчета, то она заключается в выборе таких воздуховодов, где потери на отрезках (речь идет о значении?(R*l*?+Z)) будут ниже текущего показателя DPE либо, как вариант, хотя бы равняться ему. Для пущей наглядности приведем описанный выше момент в виде небольшой формулы:

DPE ? ?(R*l*?+Z).

Теперь более детально рассмотрим, что обозначают использованные в данной формуле аббревиатуры. Начнем с конца:

  • Z в данном случае – это показатель, обозначающий снижение скорости движения воздуха вследствие местного сопротивления;
  • ? – это значение, точнее, коэффициент того, какова шероховатость стенок в магистрали;
  • l – еще одно простое значение, которое обозначает длину выбранного участка (измеряется в метрах);
  • наконец, R – это показатель потерь на трение (измеряется в паскалях на один метр).

Что же, с этим разобрались, теперь еще выясним немного о показателе шероховатости (то есть?). Этот показатель зависит только от того, какие материалы были использованы при изготовлении каналов. Стоит отметить, что скорость перемещения воздуха также может быть разной, поэтому следует учитывать и этот показатель.

Скорость – 0,4 метра за секунду

В таком случае показатель шероховатости будет следующим:

  • у штукатурки с применением армирующей сетки – 1,48;
  • у шлакогипса – около 1,08;
  • у обычного кирпича – 1,25;
  • а у шлакобетона, соответственно, 1,11.

Скорость – 0,8 метра за секунду

Здесь описываемые показатели будут выглядеть следующим образом:

  • для штукатурки с применением армирующей сетки – 1,69;
  • для шлакогипса – 1,13;
  • для обыкновенного кирпича – 1,40;
  • наконец, для шлакобетона – 1,19.

Немного увеличим скорость воздушных масс.

Скорость – 1,20 метра за секунду

Для этого значения показатели шероховатости будут такими:

  • у штукатурки с применением армирующей сетки – 1,84;
  • у шлакогипса – 1,18;
  • у обычного кирпича – 1,50;
  • и, следовательно, у шлакобетона – где-то 1,31.

И последний показатель скорости.

Скорость – 1,60 метра за секунду

Здесь ситуация будет выглядеть следующим образом:

  • для штукатурки с применением армирующей сетки шероховатость будет составлять 1,95;
  • для шлакогипса – 1,22;
  • для обыкновенного кирпича – 1,58;
  • и, наконец, для шлакобетона – 1,31.

Обратите внимание! С шероховатостью разобрались, но стоит отметить еще один важный момент: при этом желательно учитывать и незначительный запас, колеблющийся в пределах десяти-пятнадцати процентов

Расчет диффузоров и решеток

Диффузоры используются для подачи или удаления воздуха из помещения. От правильности расчета количества и расположения диффузоров вентиляции зависит чистота и температура воздуха в каждом уголке помещения. Если установить диффузоров больше, увеличится давление в системе, а скорость падает.

Количество диффузоров вентиляции рассчитывается так:

N
=
R
\(2820 *
v
* D * D
),

здесь R
— пропускная способность, в куб.м\час, v
— скорость воздуха, м\с, D
— диаметр одного диффузора в метрах.

Количество вентиляционных решеток можно рассчитать по формуле:

N
=
R
\(3600 *
v
*
S
),

здесь R
— расход воздуха в куб.м\час, v
— скорость воздуха в системе, м\с, S
— площадь сечения одной решетки, кв.м.

Выбираем вытяжку

Немаловажную роль при выборе играют габариты, то есть ширина, высота и глубина. Чтобы добиться оптимальной эффективности от функционирования вытяжного агрегата, требуется максимально точно расположить его над газовой плитой. Естественно, вытяжка по своим размерам должна совпадать с площадью варочной поверхности или для достижения еще большего эффекта быть на 15 см шире.

Следует заметить, что встраиваемые модели снабжены выдвижной частью, которая способствует увеличению площади рабочей поверхности агрегата, дополнительная функция является выгодным отличием от классических вариантов, не обладающих такими свойствами. В случаях с угловыми, купольными и островными вытяжками при применении нестандартных способов монтажа существенную роль играет величина площади рабочей поверхности.

Очень важно перед покупкой определиться с нужной высотой вытяжки. Она выбирается с учетом высоты потолка, чтобы не нарушать нормы безопасной эксплуатации, которые регламентируют минимальное расстояние между устройством, обеспечивающим фильтрацию и варочной панелью в 75 см. Не стоит стараться по собственной инициативе уменьшить расстояние, чтобы избежать неприятных последствий в виде пожара или порчи аппарата

Также не рекомендуется его превышать, чтобы не снижать эффективности работы

Не стоит стараться по собственной инициативе уменьшить расстояние, чтобы избежать неприятных последствий в виде пожара или порчи аппарата. Также не рекомендуется его превышать, чтобы не снижать эффективности работы.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
