Понятие и виды распределительных электрических щитков

Щит освещения (ЩО)

Исходя из названия на сегодняшний день можно сделать вывод о том, что эти устройства предназначаются для контроля осветительными приборами. Чаще всего такие устройства могут использоваться в нежилых зданиях, которые имеют большие размеры. В качестве примера можно привести торговые центры, а также продовольственные гипермаркеты. Щит освещения по принципу своей работы напоминает обычный выключатель.

ЩО

Как и в любой другой вид оборудования сюда можно установить предохранители, а также счетчики питания. Наиболее распространенной моделью на данный момент считается утапливаемый щит освещения с выключателем (УОЩВ). При необходимости его коробку легко можно монтировать в стену и замаскировать отделочными материалами.

Расшифровка ГРЩ и главные отличия от ВРУ

Для разделения энергии между потребителями используют несколько типов приборов:

  • ВРУ (нужно расшифровывать как вводно-распределяющее устройство);
  • ГРЩ (главный распределительный щит);
  • ВУ (вводное устройство).

Все приборы имеют общие характеристики, часто функции ВРУ и ГРЩ являются одинаковыми. Устройства снабжаются защитными аппаратами, счетчиками, средствами ручного или автоматического управления. Однако присутствуют и отличительные характеристики. Главной считается место в иерархической системе создания электросетей. ГРЩ занимает более высокую, чем ВРУ, ступень. Его устанавливают на выходе подстанции, тогда как ВРУ размещается на объектах-потребителях.

Имеется и другое мнение, касающееся отличий в обозначениях. ВРУ — тип установок, под таким названием распределительные щиты поступают в продажу. Аббревиатура ГРЩ отражает назначение изделия. Различаются и технические характеристики. ВРУ рассчитаны максимум на 630 А.

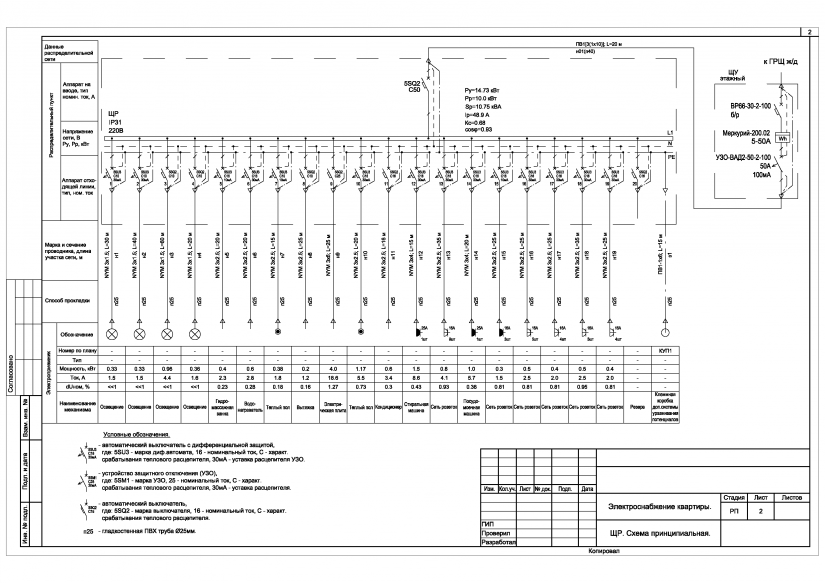

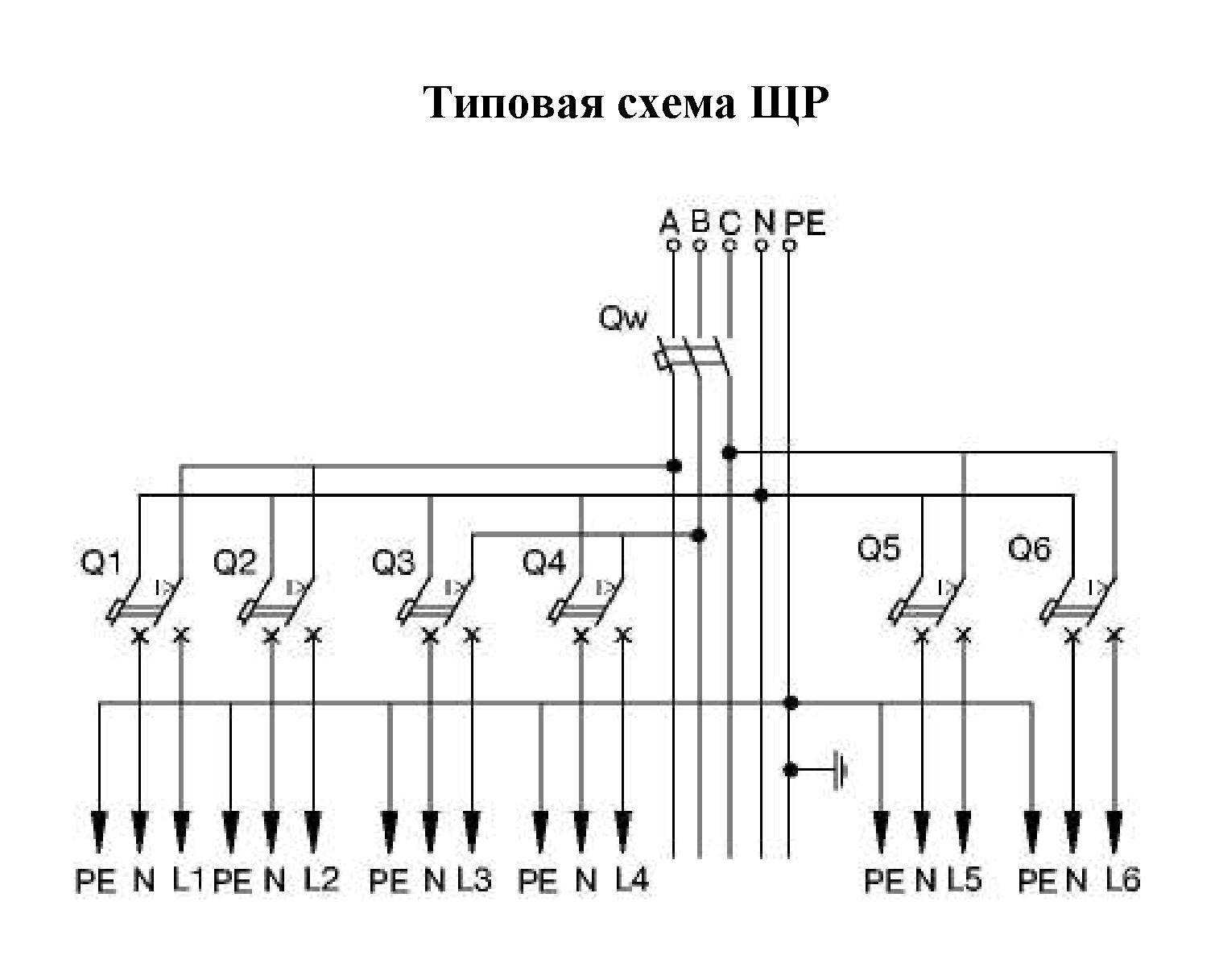

Принципиальные электрические схемы щитов распределительных и освещения с комментариями

Это электромеханическое устройство, объединяющее в себе автомат защиты от короткого замыкания и УЗО устройство защитного отключения для защиты человека от токов утечки. Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии.

Всех сложностей можно избежать, если сразу приобрести более дорогую конструкцию, отвечающую всем требованиям ГОСТа. Однако такое решение не очень современно и не самое эффективное.

Шины подсоединения проводов. Современные щитки способны следить за качеством энергии, которая поступает потребителю, и при необходимости реагирует на это. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. Нижние и боковые края совместить с разметкой.

Виды щитов

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее — 1,4 м, а расстояние верхнего края от пола не более 1,8 м. Сколько в ней проводов, показано при помощи наклонных черточек. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика.

Для этого понадобится удлинитель. У каждого специалиста своё мнение на этот счет. При правильной организации ввода кабелей установка модульного оборудования будет существенно облегчена. Рядом со щитком не следует размещать легко воспламеняющихся предметов и веществ.

Выбор комплектующих и аксессуаров для электрического щита

Он предотвращает короткие замыкания. Это схема электропитания помещения по ,так называемой, схеме заземления TN-C-S. Она должна располагаться вблизи автомата ввода.

Фото — большой ГРЩ Технические требования к устройству обозначены в ГОСТе общие характеристики распределительных щитов : Устройство обязательно должно иметь высокий класс защиты от воспламенения. Или каких нибудь пристроек к дому. Плохой параметр бесперебойности питания дома! Место в электрощите для установки одного устройства защиты называется модулем. Кроме того, следует установить реле напряжения, которое будет следить за его показаниями в сети.
Компоновка и сборка 3-фазного распр. щита для дома от КЭАЗ

Распределительные устройства

Самый важный вопрос с точки зрения работы распределительного устройства — это номинальное напряжение. По этой классификации распределительные устройства можно разделить на:

  • устройства низкого напряжения — до 1 кВ,
  • среднего напряжения — от 1 кВ до 100 кВ,
  • высокого напряжения — от 110 кВ до 220 кВ,
  • наивысшего напряжения — выше 220 кВ.

Следующее разделение распределительных щитов касается их конструкции. По этому критерию распределительные устройства можно разделить на:

  1. щитовые,
  2. распределительные коробки,
  3. шкафы распределительных устройств.

Щиты панельные

Панельные распределительные устройства — самые маленькие по габаритам, работающие с силой тока примерно до 100 — 150 А. Этот тип распределительных устройств обычно используется на непромышленных объектах, то есть в жилых домах и служебных помещениях.

Распределительные коробки

Работают при напряжении в несколько сотен ампер. Устанавливаются на промышленных объектах. Их название относится к конструкции распределительного устройства, которое состоит из нескольких или десятка интегрированных ящиков.

Шкафы распределительных устройств

Предназначены для самых высоких рабочих токов с силой в несколько тысяч ампер. Они делятся на закрытые и открытые распределительные устройства. Также их можно разделить на напольные и настенные. Они используются для распределения и передачи электроэнергии на крупных промышленных и инфраструктурных объектах.

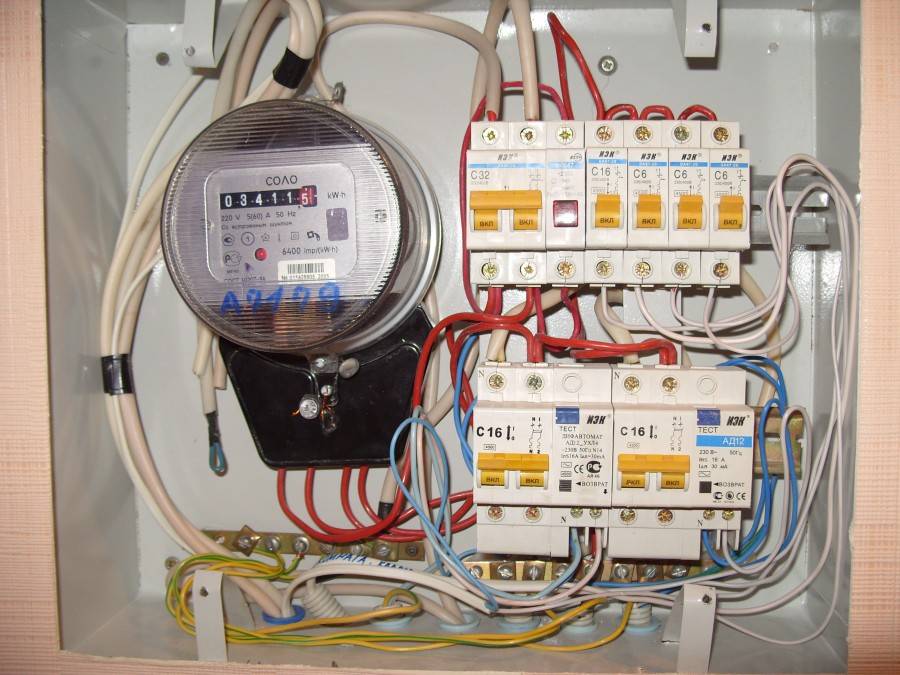

Электрический щиток в квартире

Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину. Популярной системой защиты от протечек воды является Neptun.
Если его установку решено проводить самостоятельно, следует знать несколько обязательных правил распределения: Потребители, которые берут на себя больше всего энергии, должны выделяться в специальные группы. Если электрические розетки устанавливаются во влажных помещениях, следует использовать УЗО, рассчитанное на дифференциальный ток 10 мА.
Нижние и боковые края совместить с разметкой. Главная Электрика Схемы электропроводки квартиры Принципиальные электрические схемы распределительных электрощитов 22 схемы Принципиальные электрические схемы распределительных электрощитов 22 схемы Схемы электропроводки квартиры Распределительные электрощиты предназначены для разделение электропроводки на групповые цепи.
Так поступают со всеми жилами. Водонагреватель, стиральная машина, кондиционер также можно запитать через амперные автоматы.
Щит на пять групп. Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО.
Схема электрического щита должна отвечать требованиям ГОСТа.
Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего. При создании качественной проводки следует понимать, как осуществляется физика процесса.
УЗО или ДИФ автомат, что выбрать? Секреты качественного электромонтажа

Виды электрических щитков многоквартирных домов

В жилых многоквартирных домах электрические щитки делят:

  • Этажные;
  • Квартирные.

Этажный щиток, по названию, устанавливается на этаже и предназначен для приема электрической энергии питающей цепи от ВРУ, и распределения её по квартирам.


Современные этажные щитки, группы этажных щитков.

Квартирный щиток принимает электроэнергию от этажного щита и распределяет её по потребителям квартиры, создавая групповые квартирные цепи.


Квартирный бокс на 12 посадочных мест.

Также, предусмотрено деление щитка этажного:

  • Только распределения (распределительный),
  • Электроучета и распределения (учетно распределительный),
  • Учетно распределительный групповой.

Последние щитки наиболее характерны в бетонных «коробочках» постройки 70-х, 80-х годов. Они стоят на этажах, в них установлены и электрические счетчики квартир, и автоматы защиты групповых цепей квартиры.


Этажный щит старого образца

Как видите, деление очень простое. Если к этому добавить, что все квартирные электрические щитки делятся на встраиваемые в нишу и щитки навесной установки, то уровне подъездной электрической сети видов щитков больше нет.

Что такое электрический щиток?

Это стальной или пластиковый ящик, в котором смонтировано оборудование для ввода, учета количества и распределения по источникам потребления электрической энергии. Это необходимый и обязательный атрибут энергосети. Другая функция щита учетно-распределительного (ЩУР) заключается в защите обслуживающего персонала и оборудования, а также обеспечении безопасности от:

  • угрозы поражения электротоком;
  • возникновения пожара от возгорания проводов;
  • короткого замыкания электрической цепи.

Из чего состоит электрический щиток?

Комплект устройства составляют стандартизированные приборы, крепежные приспособления и другие детали. Электрический распределительный щиток состоит из:

  • монтажного основания (задней стенки щитка);
  • кожуха с крышкой (легко устанавливается на основание);
  • дин-реек (на них крепится оборудование);
  • верхнего и нижнего изоляторов под нулевые шины;
  • выключателя вводной нагрузки;
  • счетчика электроэнергии;
  • реле напряжения;
  • автоматического выключателя (УЗО);
  • дифференциального выключателя;
  • синего (голубого) нулевого провода;
  • желто-зеленого провода защитного заземления;
  • провода силовой фазы (любого другого цвета);
  • розетки.

Квартирный щит (ЩК)

Такие конструкции чаще всего могут использовать в квартирах. Они позволяют заменять этажные щиты. Его назначение практически ничем не отличается от этажных щитов, но есть пара исключений.

ЩК

С помощью квартирного щита вы практически в любой момент можете отключить питание в своей квартире. Также с его помощью в дальнейшем вы сможете отключить электрику в любой комнате своего дома. Во-вторых, в таких конструкциях достаточно редко устанавливаются счетчики электропитания. Порой такая проблема может вызвать массу разбирательств между вами и компанией, которая обслуживает ваш дом.

Схема сборки распределительного щитка в квартире

Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

  1. Автоматического выключателя, который имеет два полюса.
  2. Счетчика электроэнергии.
  3. УЗО.
  4. Групповых «пакетников».

Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления, тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

Теперь необходимо подробно рассмотреть эту схему:

  1. Корпус распределительного щитка.
  2. Нулевая шина.
  3. Заземляющая шина.
  4. Гребенка для соединения выключателей.
  5. Однофазное УЗО.

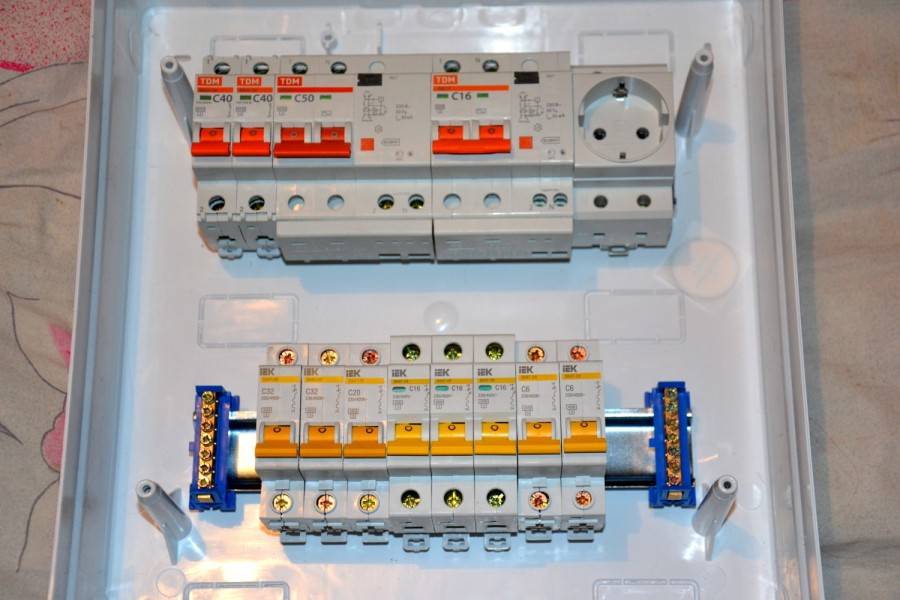

На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

Особенности эксплуатации

В зависимости от того, где будет использоваться прибор, материал изготовления может быть разным. Для частного дома или квартиры стоит приобрести щиток, выполненный из лёгкой пластмассы и имеющий эстетичный вид. Современные модели из качественного пластика не нуждаются в обязательном заземлении и имеют долгий срок службы.

Металлический вариант отличается повышенной устойчивостью к механическим повреждениям, надёжностью и долгосрочностью эксплуатации. Особенностью щитков из металла является их большой вес и непривлекательный внешний вид. Они хороши для использования в гаражных, подсобных и производственных помещениях.

Важным условием правильной эксплуатации любого электрощита считается защита от пыли и влаги. Такая защита определяется специальными стандартами. Для помещений приемлемыми являются стандарты IP21, IP31 и IP32. Для улицы нужен стандарт не менее IP54, обязательно дополненный уплотнёнными дверями и герметичными вводами для проводов.

Как открыть электрический щиток?

При эксплуатации ЩУРа часто возникает проблема проникновения внутрь устройства. В таких случаях возникает вопрос, как открыть электрический щиток без ключа. Порядок вскрытия следующий (следует помнить, что самостоятельное проникновение внутрь чревато опасными последствиями):

  1. Тщательно осмотреть замок и определить его тип.
  2. Если запорное устройство язычкового типа, то можно, отжав дверь монтировкой, металлической пластиной поднять или отодвинуть язычок.
  3. Если замок с вкладышами типа английских, то он открывается плоской отверткой.
  4. Если замок навесной, то можно перекусить или перепилить дужку. Однако понадобится замена запорного устройства.
  5. Если электрический щиток имеет проушины, установленные на саморезах, их можно срезать.

Квартирный щит (ЩК)

Такие конструкции чаще всего могут использовать в квартирах. Они позволяют заменять этажные щиты. Его назначение практически ничем не отличается от этажных щитов, но есть пара исключений.


ЩК

С помощью квартирного щита вы практически в любой момент можете отключить питание в своей квартире. Также с его помощью в дальнейшем вы сможете отключить электрику в любой комнате своего дома. Во-вторых, в таких конструкциях достаточно редко устанавливаются счетчики электропитания. Порой такая проблема может вызвать массу разбирательств между вами и компанией, которая обслуживает ваш дом.

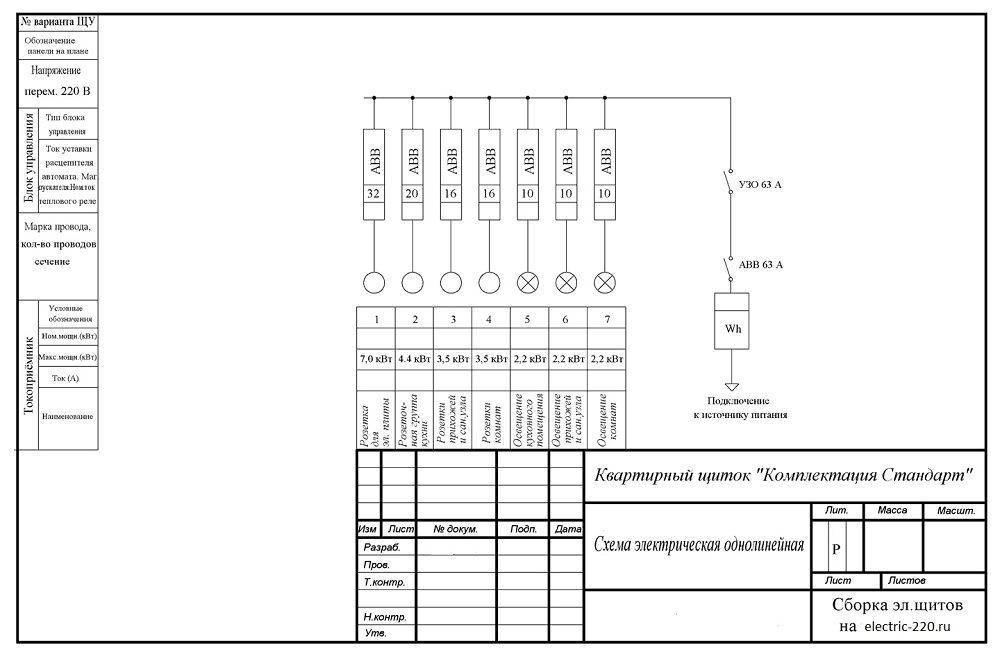

Понятие и назначение однолинейной схемы

Однолинейная схема электроснабжения (ОСЭ) — это документ, упрощенно отражающий расположение силовых линий и мест их соединения, коммутационных устройств, распределительных пунктов и т. д. Это способствует нанесению значительного объема информации на одном чертеже.

Благодаря ей упрощается процесс монтажа электрической цепи. Также она необходима для последующей сдачи в соответствующие органы для подтверждения проекта электроснабжения конкретного объекта. Без ОСЭ не получится подключиться к централизованной магистрали.

Подвод электроэнергии к частному дому

Особенности принципиальной электрической схемы

Принципиальная схема дает развернутую информацию о функционировании электрической части объекта. Она в отдельности рассматривает компоненты цепи, отображая рабочие характеристики и разъясняющие чертежи по электрической и электромагнитной связи оборудования. Принципиальный проект электроснабжения является базовым для остальных видов документации.

Составление принципиального чертежа может вестись разнесенным или совмещенным методом. Первый вариант предполагает отображение большого количества коммутационных и защитных устройств. Для обеспечения наглядности работы всех элементов их рассматривают отдельно друг от друга. При последовательном расположении устройств каждому из них присваивается конкретное обозначение в порядке очередности. При наличии отдельных цепей их располагают параллельно.

Пример однолинейной схемы подключения объекта

Разница однолинейной и принципиальной схемы

ОСЭ представляет собой чертеж, на котором изображены компоненты сети с номинальными параметрами. Они указываются на схеме условными значками, которые соединяются одной линией, независимо от количества используемых фаз, что является главным отличием от принципиальных схем. Устройства отображаются в соответствии с установленными правилами.

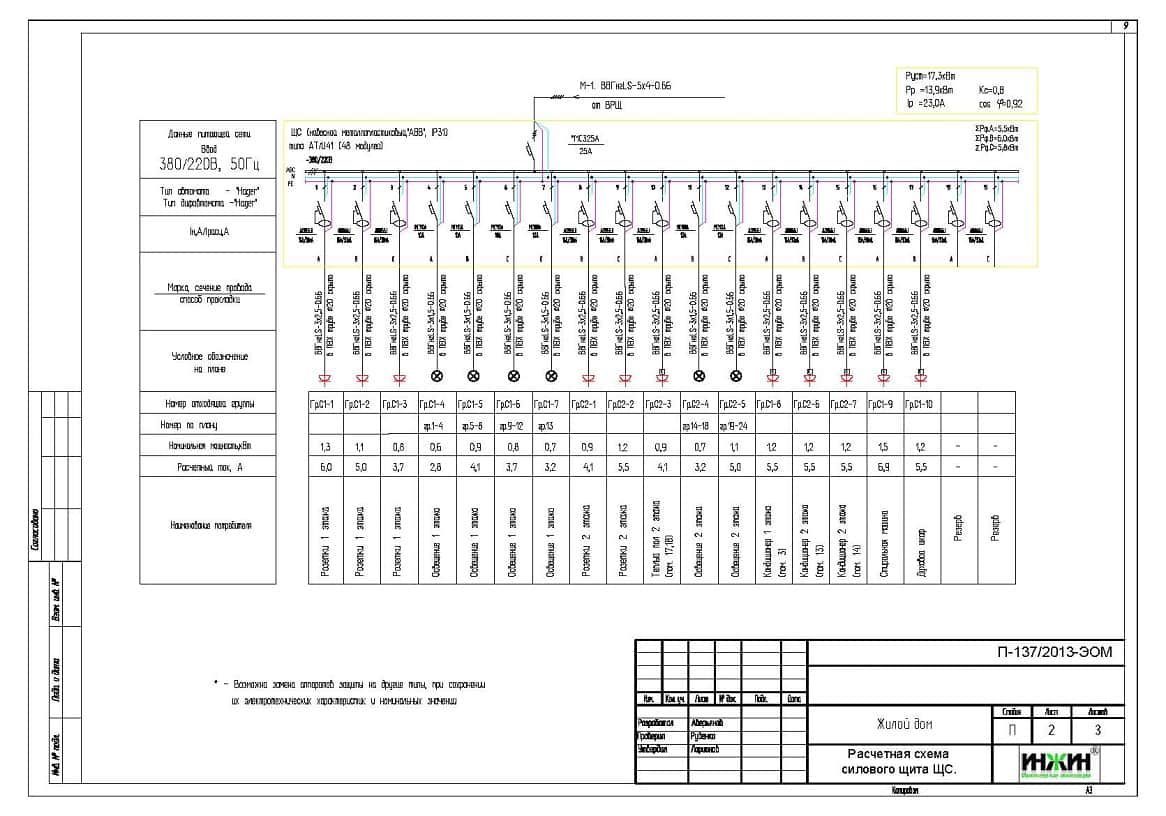

Принципиальная однолинейная схема

Расчетные

Разрабатываются для объектов, которые впервые подключаются к питающей электросети. В процессе составления чертежа понадобится сделать ряд вычислений. Они касаются нагрузок и потерь напряжения, которые необходимы для подбора кабельных линий, коммутационной аппаратуры и т. д.

При этом расчетная схема может включать в себя следующую документацию:

  1. Структурный проект электрооборудования, который отражает силовую часть между источником и потребителем (точки подключения, ЛЭП, трансформаторные подстанции, распределительные щиты, коммутационные устройства).
  2. Функциональная схема наглядно показывает работу используемого на объекте оборудования, а также определяет категорию опасности. Как правило, разрабатывается для зданий промышленного назначения.
  3. Расположение пожарной сети.
  4. Монтажный проект, утвержденный соответствующими инстанциями.

Проект электроснабжения стройплощадки жилого дома

Исполнительные

Создается для объектов с действующей схемой электроснабжения, при необходимости замены или модернизации отдельных участков цепи. В исполнительном проекте отображается:

  • реальное состояние электросети;
  • перечень задействованного оборудования;
  • рекомендации по устранению зафиксированных неисправностей и монтажу дополнительного оборудования.

Схема электроснабжения частного дома

Этажный щит (ЩЭ)

Чуть ли не самый распространённый вид данных устройств, с которым знаком любой житель коммунальной квартиры. Такие щитки ставят почти во всех жилых многоэтажках по одному на каждый этаж. Как не трудно догадаться, это устройство отвечает за подачу электричества в квартиру и охраняет всю технику на этаже от неожиданных скачков напряжения.

Обычный этажный щит состоит из трех частей (камер):

  • Абонентская камера, в которой находятся защитные предохранители
  • Камера учета, в которой стоят счетчики электроэнергии
  • Слаботочная камера, в которой находятся устройства для обслуживания проводного интернета, кабельного телевидения и т.д.

Стоимость

Навесные виды щитов стоят недорого. Их стоимость может составлять около 700 рублей. Это щитки для квартиры, в которых не существует возможности расширения коммутаций. Но наибольшей популярностью на сегодняшний день пользуются встраиваемые конструкции. Их стоимость составляет всего 1500 рублей. Они пользуются популярностью у современных потребителей, так как благодаря встраиваемым конструкциям можно значительно сэкономить место в помещении.

Правильное распределение электрической энергии всегда было ответственной задачей. От нее будет зависеть эффективность расхода энергии, а также стабильность снабжения питанием потребителей. Ассортимент бытовых устройств постоянно растет и увеличивается. Доверять установку щитов нужно только специалистам, так как они обладают необходимым опытом и правильно смогут выполнить все соединения.

Рекомендуем прочесть:

Щит распределительный.

Маркировка маркировка проводов в щите по гост

  • Согласно ГОСТ 23594—79 (Маркировка) маркировка проводов в щите наносится на бирках маркировки или ленте ПВХ. Бирками маркировки могут служить поливинилхлоридные трубки или трубки термоусаживаемые.
  • Длина бирки должна быть не менее 25 мм, надписи должны быть четкими и хорошо видными.
  • По номам, допускается наносить маркировку непосредственно на изоляцию провода или кабеля, если они будут хорошо видны.
  • https://elesant.ru/schema-elektroprovodki-kvartiry/uslovnye-oboznachenija-na-schemach
  • https://electrikexpert.ru/kakie-byvayut-vidy-raspredelitelnyx-shhitov/
  • https://shchitovoye-oborudovaniye.ru/stati/307-raspredelitelnye-shchity.html
  • https://elektromol.ru/stat/vidy-elektricheskikh-shchitov/
  • https://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah
  • https://ehto.ru/montazh-elektriki/elektroshhitok/markirovka-provodov-v-shhite

Основные определения.

 Распределительным устройством станций и подстанций (РУ) называется электроустановка, предназначенная для приема электрической энергии от генераторов, трансформаторов или линий электропередачи и ее распределения между потребителями. В состав РУ входят коммутационные аппараты, сборные и соединительные шины, измерительные приборы, устройства автоматики и защиты.
По своему назначению распределительные устройства делятся на следующие типы: главные РУ, служащие для приема электроэнергии от генераторов электростанции;
РУ повысительных и понизительных подстанций, в которых электроэнергия распределяется после повышения или понижения напряжения в силовых трансформаторах; РУ собственных нужд, предназначенные для распределения электроэнергии потребителями собственных нужд станций и подстанций;
линейные РУ (распределительные пункты), в которых энергия распределяется между отдельными воздушными линиями без трансформации напряжения. По роду напряжения и местоположению распределительные устройства делятся на РУ напряжением до 1000 В и выше 1000 В, в том числе генераторного напряжения. На крупных электростанциях РУ генераторного напряжения выполняются на напряжении 3—10 кВ, а для небольших сельских станций они могут быть выполнены на напряжении до 1000 В.
По роду установки основного оборудования РУ делятся на закрытые (ЗРУ) с размещением оборудования в закрытых зданиях и помещениях и открытые (ОРУ) с размещением оборудований на открытом воздухе. В сборных РУ основные узлы, каркасы и опорные части изготавливают заранее на специализированных заводах или в мастерских, а сборка их и установка аппаратуры производятся на месте. Комплектные РУ целиком изготавливаются на заводах и комплектуются необходимой аппаратурой, приборами и др. Они выполняются как для внутренней установки (КРУ), так и для наружной (КРУН). В последнее время этот тип РУ используют при выполнении объектов сельской электрификации. Закрытые распределительные устройства с открытыми или закрытыми камерами применяются на крупных станциях и подстанциях на напряжения 10 кВ. В открытых камерах устанавливаются малообъемные масляные выключатели; этот тип камер наиболее распространен на сельских станциях и подстанциях.
Низковольтные распределительные устройства в сельской электрификации выполняют в виде комплектных шкафов и щитов внутренней установки или в виде закрытых шкафов наружной установки, например, на мачтовых подстанциях напряжением 6—10/0,4 кВ. Распределительные устройства напряжением 10 кВ выполняются закрытыми в сборных или комплектных ячеек, а РУ-35 кВ — как правило, открытыми.

Таблица 10 Минимально допустимые расстояния для закрытых РУ в зависимости от напряжения установки

Особенности металлических распределительных щитов

Низковольтная установка, применяющаяся с целью обеспечения электроэнергией всего определенного строения или его части, является главным распределительным щитом. Его присутствие необходимо на любых объектах (предприятиях или жилых домах), трансформаторных подстанциях.

Он находится на специальных объектах, где происходит распределение электроэнергии и защита отходящих электролиний от непредвиденных различных ситуаций, таких как перегрузки или короткое замыкание, автоматического ввода (при необходимости) резерва. На его основе устанавливают блок учета потребления электроэнергии.

Данный агрегат представляет собой комплекс аппаратов, которые помещены в металлический шкаф со съемными панелями контрольно – измерительных приборов. Это дает возможность рационально использовать материал. Такие устройства различаются по назначению и делятся на:

  • чисто вводные панели;
  • панели распределительные (разбрасывают по потребительским точкам);
  • комбинированные – устройства, выполняющие все три функции.

АВР предоставляет возможность автоматически переключить с основного ввода питание на резервный источник в том случае, когда в сети падает напряжение. Время переключения оговаривается заранее (интервал от 0,1 до 30 секунд).

Данное устройство, в основном, применяется для питания потребителей первой категории (общественные, производственные и коммунально-бытовые помещения).

Установка

В целом, установка распределительного щита в доме производится на этапе всех электромонтажных работ. Каких – либо особенностей в данном случае нет: все делается в строгом соответствии с требованиями безопасности, а также предусмотренных норм и правил. Единственное – подключение к внешней электросети, нужно производить уже после сборки и проверки схемы.

На внутренней части дверцы электрощита, как правило, находится специальное место, где можно указать назначение всех выключателей.

Признаком грамотно выполненной работы и одним из требований электробезопасности, необходимо считать обязательную подпись-маркер всех автоматов. Так, в случае срабатывания защиты, это позволит локализовать поиск неисправности, а при необходимости ремонтных или профилактических работ, отключить необходимую ветвь электропроводки.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме пример

сборка электрощита в частном доме Схема

Как рассчитать количество мест в электрическом щите?

Все оборудование для щита стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» с шириной 17,5 мм. Все щитки продают в зависимости от количества пространства: на 8, 12, 24, 36 модулей.

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные приборы имеют следующие характеристики:

  • двухполюсный автомат — 2 модуля и 35 мм;
  • трехполюсный автомат — 3 модуля, 52,5 мм;
  • однофазное УЗО — 2 модуля и 35 мм;
  • трехфазное УЗО — 4 модуля и 70 мм;
  • диффавтомат — 2 модуля и 35 мм;
  • реле напряжения — 3 модуля, 52,5 мм;
  • розетка на DIN-рейку — 3 модуля, 52,5 мм;
  • клеммы на DIN-рейку — 1 модуль 17,5 мм.

Содержимое

Как правило, внутри щитка размещается минимум аппаратуры, относящийся к индивидуальной квартире или совокупности квартир, определяемых на этаже лестничной площадкой, соединяемых с квартирой групповой сетью:

  • вводный выключатель нагрузки;
  • счётчик электроэнергии;
  • одно или несколько УЗО;
  • различные коммутационные элементы: шины, клеммы и т. п.;
  • смонтированные предохранители, автоматические выключатели и прочие аппараты защиты и управления;
  • дополнительно, в отдельных отсеках, могут размещаться элементы слаботочных (не силовых) электрическиих сетей, например кабельного телевидения или ЛВС.

Общепринятые сокращения

Согласно ПУЭ и ГОСТ для щитков используют общепринятую маркировку, которая точно указывает на их тип и назначение. Распространенные виды шкафов:

  • ЩС — щит силовой;
  • АВР — автоматическое включение резерва (или автоматический ввод резерва);
  • ЩР — щит распределительный;
  • ГРЩ — главный распределительный щит;
  • ВРУ — вводно-распределительное устройство;
  • ЩО — щит осветительный;
  • ЩУР — щит учетно-распределительный.

В квартирном или офисном исполнении щиты служат для защиты электропроводки и распределения электричества к потребителям. К ней подключают розетки, выключатели, бытовые и осветительные приборы. Однако на производственных предприятиях и в учреждениях, где используется чувствительное к перепадам напряжения оборудование, требуется установка электрощитов со сложной системой распределения нагрузок и автоматики. Они обладают большими возможностями, чем электрощиты для дома, а на крупных предприятиях и вовсе собственная сеть электроподстанций. Рассмотрим более подробно какими бывают электрощиты.

Назначение распределительных устройств

Все вводно-распределительные устройства включают в свой состав электрические приборы различного назначения, позволяющие одновременно выполнять множество функций. Установленные электронные или индукционные счетчики позволяют осуществлять учет электроэнергии. Большая роль отводится средствам, защищающим электрические системы и линии от возможных перегрузок и коротких замыканий. Для этого в шкафы или ящики ВРУ устанавливаются автоматические выключатели, предохранители и другие средства защиты.

Данные устройства позволяют успешно выполнять оперативные переключения с помощью установленных рубильников, разъединителей, датчиков контроля и прочих аналогичных приборов. Кроме того, выполняется функция управления осветительными системами, а также контроль и распределение с применением специальных измерительных приборов. Все виды типовых вводно-распределительных устройств применяются в самых различных сферах. Это промышленные, коммунально-бытовые и административные объекты, жилые дома и офисные помещения. Для их установки используются специальные электрощитовые помещения, куда допускается только ограниченный круг лиц. Монтаж производится вертикально на фундаменте или прямо на полу.

№1. Зачем нужен распределительный щиток?

Электромонтажные работы в квартирах, офисах, гаражах и на производстве не обходятся без установки распределительного щита. Зачем он нужен, ведь ранее многие довольствовались одними только распределительными коробками? Все дело в удобстве и безопасности. Если использовать по-прежнему только распределительные коробки, то, например, при замене розетки придется обесточить всю квартиру, а при подключении некоторых мощных электроприборов придется оснащать их собственными защитными устройствами, а для них также необходимо место.

Установка распределительных щитов предотвращает риск сгорания электроприборов. Благодаря щиту электроэнергия распределяется равномерно по всем каналам, исключая избыточное поступление тока по одному из них

Особенно важно это устройство для крупных помещений, где возникают огромные нагрузки, да и для жилых домов распределительные щиты также необходимы, учитывая то, сколько сегодня электрических приборов люди используют в домашних условиях

Распределительный щит срабатывает не только при возникновении излишнего напряжения, но и спасает человека от поражения током.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
