Особенности конструкции и применения выключателя нагрузки

Область применения выключателей в быту

Обычно в частных домах и квартирах используют автоматические выключатели. С их помощью, в случае надобности, обесточивают жилые помещения и проводят все необходимые монтажные работы, связанные с плановым обслуживанием или ремонтом электрических сетей.

Однако эти приборы – отнюдь не панацея. Автоматы в первую очередь служат для предохранения токоприемников и электрической проводки от агрессивного воздействия сверхтоков. Разрыв цепи относится к второстепенным задачам, которые выполняют эти приборы.

Регулярное отключение энергии при помощи автомата – не самая удачная идея. Особенно, если при этом от розетки не отводится нагрузка. Модуль в этом случае изнашивается гораздо быстрее и выбирает свой рабочий ресурс за более короткое время, нежели было заявлено заводскими характеристиками.

Внутри корпуса постепенно выгорают и чернеют контакты, а само изделие теряет номинальную пропускную способность, перестает выполнять свои задачи и потом выходит из строя. Хозяевам в этой ситуации приходится в срочном порядке менять прибор.

Если проигнорировать этот момент, следующее короткое замыкание испортит проводку, спровоцирует воспламенение автомата и, возможно даже, приведет к более серьезным последствиям.

Именно поэтому специалисты рекомендуют для частых отключений использовать не обычные автоматы, а прогрессивные и надежные выключатели нагрузки.

Эти элементы повысят безопасность электрощитков, обеспечат качественное, бесперебойное питание электричеством любого жилого помещения и позволят, в случае необходимости, удобно и быстро разомкнуть цепь, провести ремонтно-монтажные мероприятия любой сложности и снова подключить жилье к общей подающей энергию системе.

Установка прибора для деактивации нагрузок на входе в распределительный щиток позволяет снять напряжение с самого щитка и корректно заменить вышедшие из строя автоматические выключатели.

При наличии такого аппарата очень легко отключить любое помещение от централизованной питающей сети с целью планового обслуживания или выполнения необходимых ремонтных работ. Агрегат обеспечит полную безопасность мастеру и позволит быстро устранить все обнаруженные неполадки.

Почему модульный выключатель нагрузки дороже автоматического выключателя

Столкнувшись с выбором между автоматическим выключателем и выключателем нагрузки один из наших клиентов, пришёл в замешательство. Выключатель нагрузки — тот же самый рубильник, в котором нет ни магнитного расцепителя, ни биметаллической пластины, — оказался дороже чем автомат. Мы решили разобраться как поступать в ситуации, когда выбор стоит между двумя этими аппаратами.

Какая разница в стоимости

Действительно, разница в стоимости не всегда в пользу автоматического выключателя. Для сравнения мы выбрали модульные трёхполюсные автоматы и выключатели нагрузки на 63 А, представленные в нашем магазине:

Серия Acti9 от Schneider Electric Автомат защиты A9F79363 – 2 605 ₽ Выключатель нагрузки A9S65363 – 2 297 ₽

Серия Eazy9 от Schneider Electric Автомат защиты EZ9F34363 – 779 ₽ Выключатель нагрузки EZ9S16363 – 1 430 ₽

Серия Minia LTS и MSN от OEZ Автомат защиты OEZ:42111 – 1 709 ₽ Выключатель нагрузки OEZ:44300 – 2 193 ₽

Серия Minia LTP и MSO от OEZ Автомат защиты OEZ:42261 – 1 261 ₽ Выключатель нагрузки OEZ:42339 – 1 390 ₽

Что говорят производители

На вопрос «почему дороже» представители компании OEZ прокомментировали: «Выпускается в существенно более низких количествах. Мелкосерийное производство всегда дороже.» Для проверки мы выгрузили количество проданных автоматов и выключателей нагрузки за одинаковый период:

Серия Acti9 от Schneider Electric Автомат защиты A9F79363 – 178 шт Выключатель нагрузки A9S65363 – 75 шт

Серия Eazy9 от Schneider Electric Автомат защиты EZ9F34363 – 275 шт Выключатель нагрузки EZ9S16363 – 140 шт

Серия Minia LTS и MSN от OEZ Автомат защиты OEZ:42111 – 122 шт Выключатель нагрузки OEZ:44300 – 0 шт

Серия Minia LTP и MSO от OEZ Автомат защиты OEZ:42261 – 38 шт Выключатель нагрузки OEZ:42339 – 10 шт

Миф о высокой электрической износостойкости

Если почитать в интернете обсуждения на тему «автомат или выключатель нагрузки», можно встретить суждения о высокой электрической износостойкости последних. Мы сравнили несколько аппаратов, чтобы проверить эту теорию. Оказалось, что этот параметр может быть как больше, так и меньше, чем у автомата.

У автомата Schneider Electric серии Easy9 на 63 А она равна 4 000 циклов, а у выключателя нагрузки из той же линейки на 63 А равна 1 500 циклов. Если рассматривать серию IC60 того же производителя, то износостойкость равна 10 000 циклов у автомата и 15 000 циклов у выключателя нагрузки.

Назначение

Назначение ВН – коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети. Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.

При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.

Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый). А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.

Предназначение выключателя нагрузки

Автогазовый выключатель нагрузки

Выключатель нагрузки – это коммутационное устройство, которое оснащено дугогасительной камерой и приводом для управления. Электропривод может быть мускульным, срабатывающим при помощи натянутой пружины, или с соленоидом дистанционного отключения. Основное назначение прибора – механическое размыкание или замыкание цепи на участке, который находится под нагрузкой.

Любой переключатель нагрузки состоит из следующих частей: пружинного механизма, силовых контактов, заземляющих ножей, разъединителя с полюсами. Полюса размещаются в раме. Основной подвижный контакт представляет собой 2 стальные пластины. Для гашения дуги используется специальный медный контакт. Включается и выключается механизм при помощи натянутых пружин. Подробное описание конструкции будет рассмотрено на примере модели ВНР 10/400. В его составе есть:

  • рама;
  • опорный изолятор;
  • рабочие, заземляющие ножи;
  • держатель с контактами;
  • камера гашения;
  • тяга изолирующая и блокировочного устройства;
  • вал заземления и рабочих ножей;
  • рычаг;
  • пружины;
  • внутренние прокладки.


Конструкция выключателя нагрузки ВНР 10/400

Технические характеристики:

  • способ закрепления;
  • номинальный ток;
  • дополнительные опции;
  • комплектация;
  • конструкция;
  • номинальное напряжение.

Основные характеристики автоматических выключателей

К основным характеристикам, на которые необходимо обращать внимание при выборе, можно отнести:

  • Количество полюсов
  • Рабочее напряжение
  • Класс токоограничения
  • Номинальный ток
  • Отключающая способность (ток короткого замыкания)
  • Время-токовая характеристика

Количество полюсов

Я думаю, с этим параметром все понятно. В случае однофазной цепи устанавливаются автомат однополюсной или двухполюсной. Для трехфазных цепей  применяют трех и четырехполюсные автоматы.

Единственное, что здесь можно отметить, что конструктивно двух и четырехполюсные автоматы могут быть выполнены  с защитой  всех полюсов, либо только фазных.

Рабочее напряжение

Следующий параметр — рабочее напряжение автомата. Этот параметр должен быть равным или больше номинального напряжения сети.

Класс токоограничения

Данный параметр указывает на время гашения дуги, или если говорить более развернуто,  время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере.

Современные выключатели  имеют третий класс, то есть дуга в них гасится за 3-5 миллисекунд.

Номинальный ток (In)

Этот параметр показывает значение допустимого тока автомата, при превышении которого он отключится и разомкнет цепь. Номинальный ток автомата выбирается в зависимости от сечения кабеля и мощности потребителей.

Например, нам надо подобрать автоматический выключатель для комнаты. Для начала определим общую суммарную мощность. Для этого необходимо суммировать мощность всех электроприборов, которые находятся в комнате. Предположим, общая мощность составляет 4000 Вт. Далее рассчитаем силу тока по формуле:

I = P/U

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети.

В нашем случае, разделив 4000 на 220 получим 18,18 А. Зная величину тока, подбираем сечение провода. Для 18,18 А, выбираем сечение провода 2,5 кв.мм. Для данного сечения подбираем ближайшее значение номинального тока автомата и округляем в меньшую сторону. Значение номинального тока автомата будет составлять 16 А.

Отключающая способность

Данная характеристика показывает величину максимального тока, которую может выдержать автомат без последствий,  то есть подвижные контакты автомата не приварятся к неподвижным в следствии возникновения и гашения дуги при размыкании.

Чем выше будет отключающая способность автомата, тем больше вероятность, что он прослужит дольше, но при этом и цена будет выше, причем иногда значительно.

Необходимость использования автоматического выключателя, с тем или иным максимальным током  срабатывания,  зависит от места подключения их в цепи по отношению к источнику электроэнергии, протяженности трассы, качества поставляемой электроэнергии. Вообще, при выборе данной характеристики автомата, руководствуются расчетными токами короткого замыкания.

У нас, в жилых помещениях используются автоматы с током срабатывания 4,5 или 6 кА, хотя, насколько мне известно, в Европе запрещено использование автоматических выключателей с отключающей способностью менее 6 кА.

Время-токовые характеристики отключения

Этот параметр показывает, за какой промежуток времени автомат отключится при прохождении через него тока, превышающего номинальный ток.

Существует несколько типов время-токовых характеристик, в зависимости от назначения.

На практике распространение получили только три типа – B, C, D.

  • Тип B (кратковременное увеличение тока в 3-5 раз от номинального) применяются для защиты потребителей с преимущественно активной нагрузкой (цепи освещения, обогреватели, печи). Применяются в основном в квартирах и жилых помещениях.
  • Тип C (кратковременное увеличение тока в 5-10 раз от номинального) наиболее широко применяемые. Предназначены для защиты цепей установок с небольшими пусковыми токами — розетки, холодильники, кондиционеры, газоразрядные лампы.
  • Тип D (кратковременное увеличение тока в 10-50 раз от номинального) применяются в основном для защиты электродвигателей с частым запуском и большим пусковым током. Используются чаще всего на промышленных производствах.

Остальные типы характеристик можно не рассматривать, так как применяются они очень редко и в продаже их найти проблематично.

В завершении статьи хотел бы сказать, что автоматический выключатель устройство хоть и простое, но очень важное,  поэтому выбор автоматического выключателя — дело ответственное, так как в случае возникновения аварийной ситуации правильно выбранный автоматический выключатель защищает не только имущество, электрооборудование, но и вас

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90% объектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Как выбрать и где купить выключатель нагрузки

Выбор параметров выключателей полностью зависит от условий его эксплуатации и величины коммутируемой электрической нагрузки. Главные факторы, влияющие на выбор коммутационного устройства подобного типа – это:

  • номинальный и максимальный ток в нормальном режиме работы;
  • ток короткого замыкания;
  • необходимость защиты от короткого замыкания;
  • необходимость наличия заземляющих ножей;
  • возможность дистанционного управления;
  • категория размещения и климатические условия эксплуатации.

Холдинг «ЭЗОИС-ЭлектроЩит» осуществляет продажи выключателей нагрузки в широком ассортименте изделий различного типа и нагрузки. Мы предлагаем купить выключатель нагрузки в соответствии с требуемой конфигурацией электрической сети. Квалифицированные менеджеры компании помогут правильно подобрать коммутационное устройство с учетом всех особенностей монтажа и эксплуатации. Вся продукция компании имеет сертификаты соответствия качества международного и отечественного образца. Для всех наших клиентов доступны услуги сервисного обслуживания выключателей профессиональными специалистами. гарантирует длительную и безаварийную работу выключателей при выполнении своевременного технического обслуживания и требований инструкции по эксплуатации.

Предыдущая
РазноеСумеречные выключатели
Следующая
РазноеЧто такое ограничитель перенапряжения и как он работает?

Основные виды

По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.

Установлена такая расшифровка:

  • Р — рубильник;
  • П — переключатель;
  • П — переднее присоединение проводов;
  • Б — боковая рукоятка;
  • Ц — центральный рычаг;
  • цифры — первые (1-3) число полюсов, (4-6) сила тока (1 – 100 А, 2 – 250 А, 4 – 400 А и 6 – 600 А).

Различные типы рубильников классифицируются по таким направлениям:

  • Сила тока (100-1000 А).
  • Количество полюсов (1-3).
  • Вид тока (постоянный, переменный).
  • Способ управления (сбоку, по центру).
  • Способ присоединения проводов (переднее, заднее).
  • Направления тока (1-3).
  • Присутствие предохранителя в ноже.
  • Наличие системы гашения дуги.
  • Установка вспомогательных контактов.
  • Степень защиты (открытое и закрытое исполнение).
  • Температурный режим эксплуатации (жаркий, холодный, умеренный).

Устройство выключателя нагрузки ВНП

Подобно большинству выключателей нагрузки, ВНП состоит из рамы, на которую монтируются изоляторы (всего их 6, по 3 с верхней и нижней части рамы). В верхней части рамы устанавливаются неподвижные главные, а также дугогасительные контакты и дугогасительная камера. В нижней части рамы установлены подвижные контакты. Изоляционные тяги передают к контактным ножам движение от вала. Кроме того, выключатели ВНП снабжены двумя пружинами для отключения и предохранителем. Выключатель оснащен блоком управления, на котором располагаются электромагниты управления приводом, переключатель дистанционного управления и индикаторы положения привода и выключателя.

Характеристики и критерии выбора модульного автоматического выключателя

При выборе модульного автоматического выключателя в первую очередь надо учитывать следующие характеристики:

  • Максимум отключающей способности измеряется в кА (киллоАмперах) – это величина тока при которой автомат еще сохраняет работоспособность. Минимальное значение этого параметра на промышленных и бытовых сетях от 3кА до 10 кА;
  • Время – токовая характеристика, иногда эту величину называют чувствительность автоматического выключателя к токовым перегрузкам.
Класс чувствительностиНоминальный ток расцепления контактов
B3-5 от In Х 10;
C5-10 от InХ10;
D10-50 от InХ10.

По чувствительности выключатели имеют три класса, В – отключение автомата происходит при 3-5 кратном превышении номинального тока для определенного участка сети. С – 5 -10 крат и D 10 – 20 крат, при эксплуатации оборудования с электродвигателями вариант группы В не рекомендуется, кратковременные пусковые токи могут вызывать не обоснованные, частые отключения. Универсальным вариантом считается С, для электродвигателей D.

Bдля сетей с небольшими токами КЗ (ТЭНы, плиты);
Cдля участков сети с большими токами, самые востребованные;
Dс большими токами пуска (сварка, асинхронные электромоторы, трансформаторы)
  • Номинальный ток участка сети, когда происходит отключение, изготавливаются выключатели со значениями в интервале 0,5 – 125 А для модульных конструкций. Для промышленных вводных автоматических выключателей эта величина может достигать тысячи Ампер.
  • Число полюсов на выключателе может быть от 1 до 4, Ширина корпуса одиночного модуля в зависимости от серии изделия, 18мм, компактный вариант на половину меньше 9мм, расширенный 27мм.

Учитывая эти параметры, делается выбор выключателей для конкретного участка сети, после чего составляется или изучается схема их подключения.

Зачем нужен автоматический выключатель

Электричество – незримый помощник в нашей повседневной жизни. Мы привыкли к тому, что оно исправно служит человечеству вот уже больше 100 лет и совсем забыли, какую опасность оно может представлять при отсутствии надлежащего контроля над ним.

Автоматический выключатель, или просто “автомат” предназначен для контроля над током, протекающем через него.

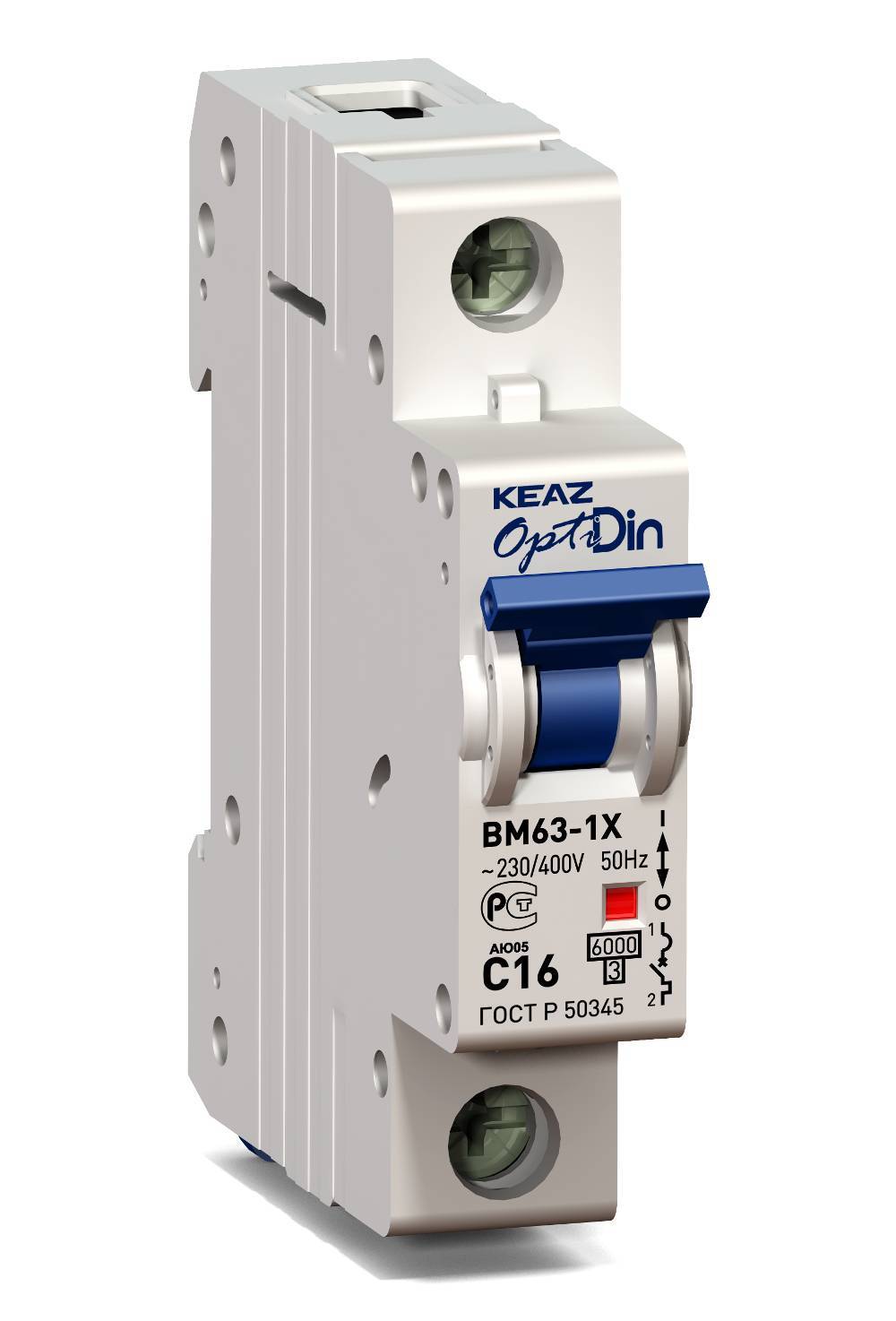

Однополюсный автоматический выключатель

Как бытовые, так и большинство промышленных потребителей подключают свои электроприемники к трехфазной промышленной сети с частотой 50 Гц с номинальным напряжением 380/220 Вольт. Причем бытовые электроприборы подключают обычно только к одной фазе с напряжением 220В, промышленные – к трем фазам 380В.

Схема подключения промышленных и бытовых потребителей к сети 380/220В

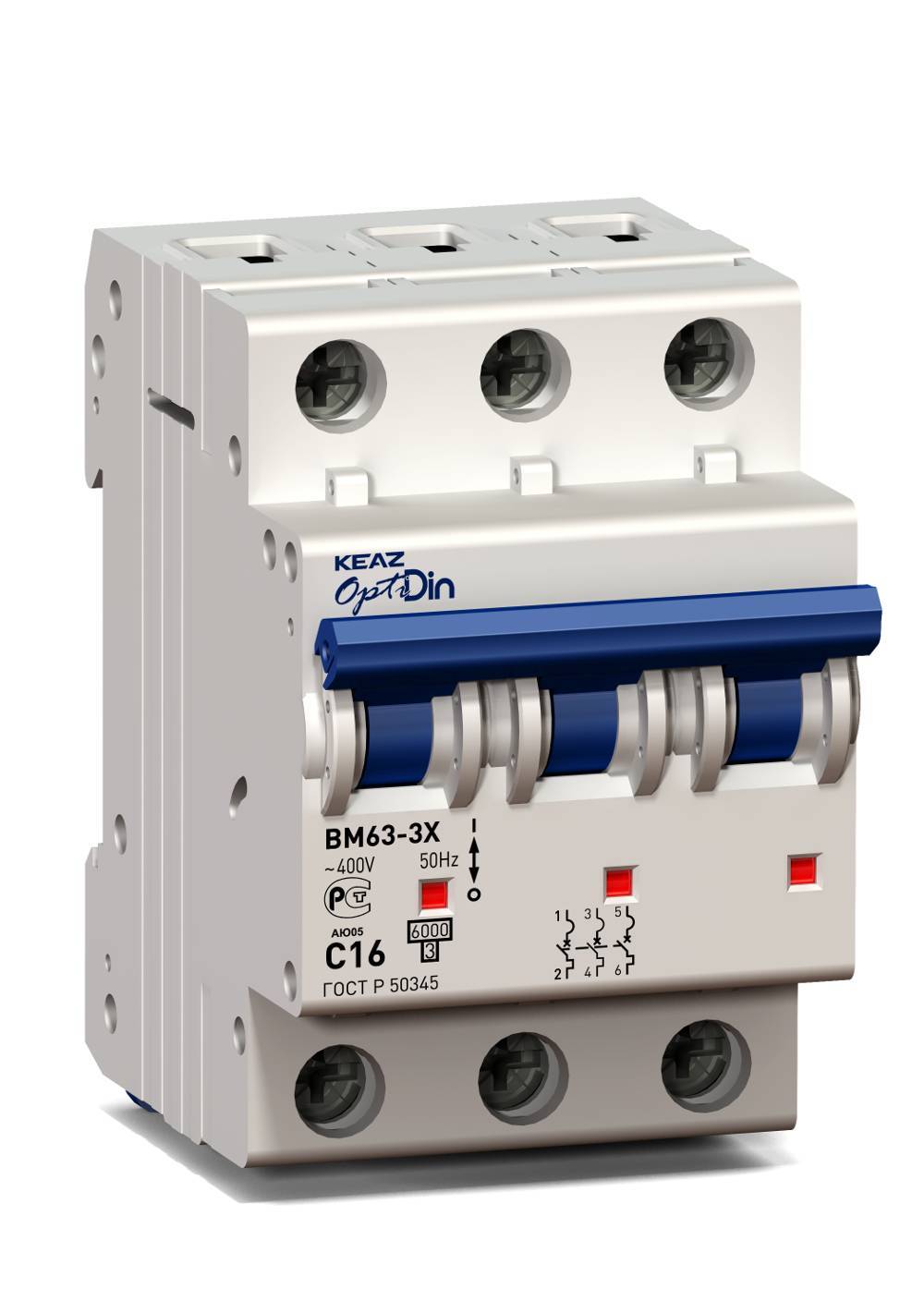

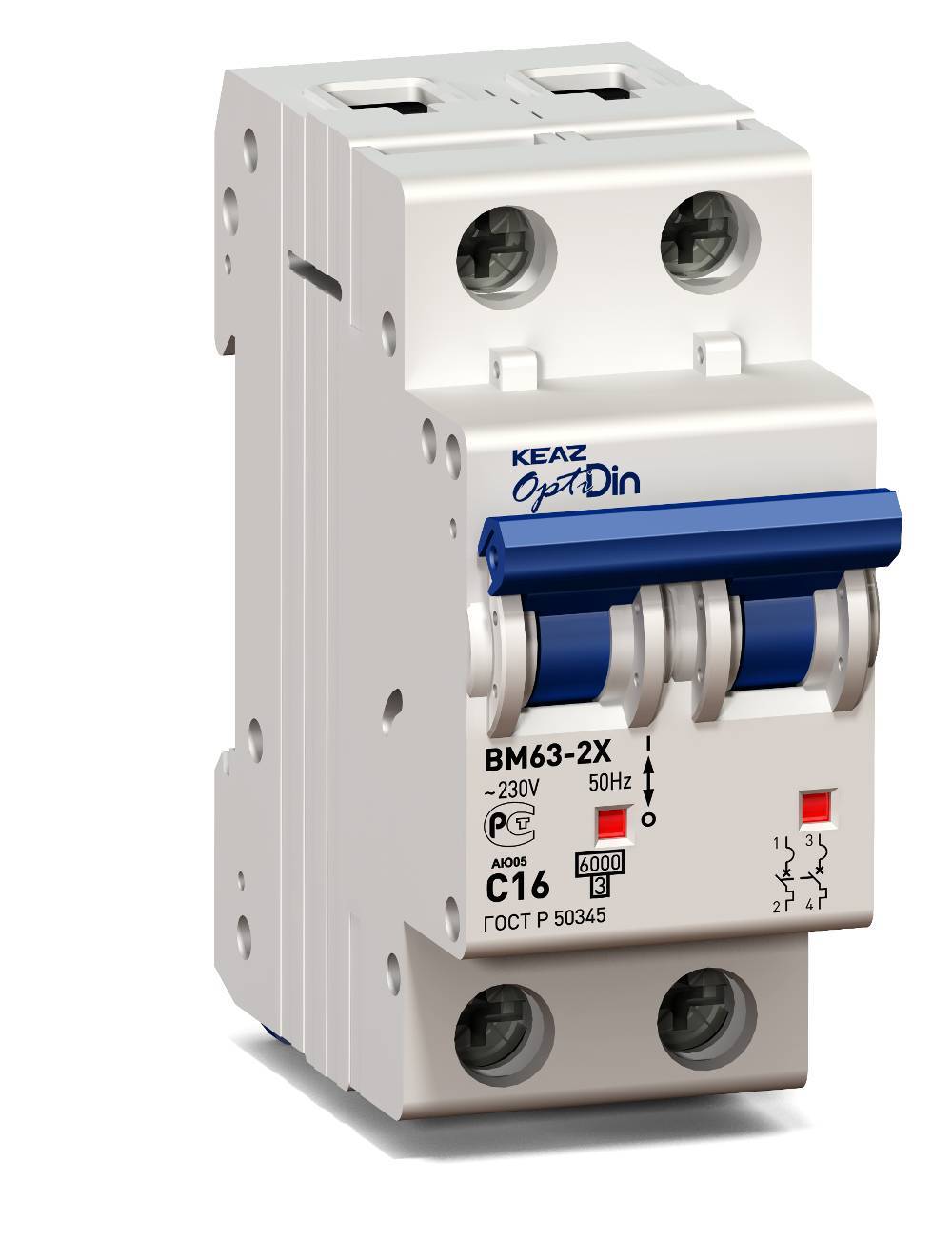

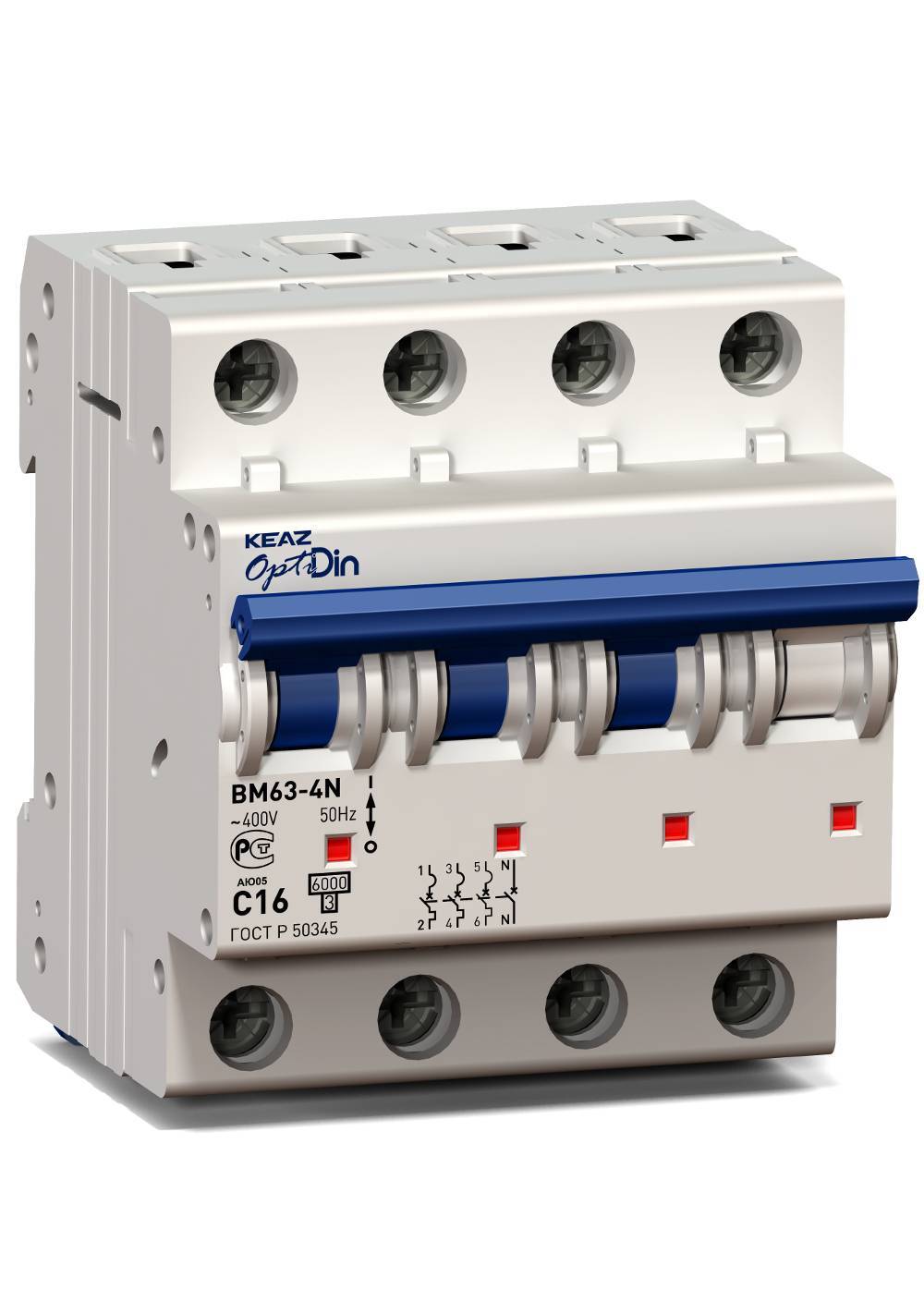

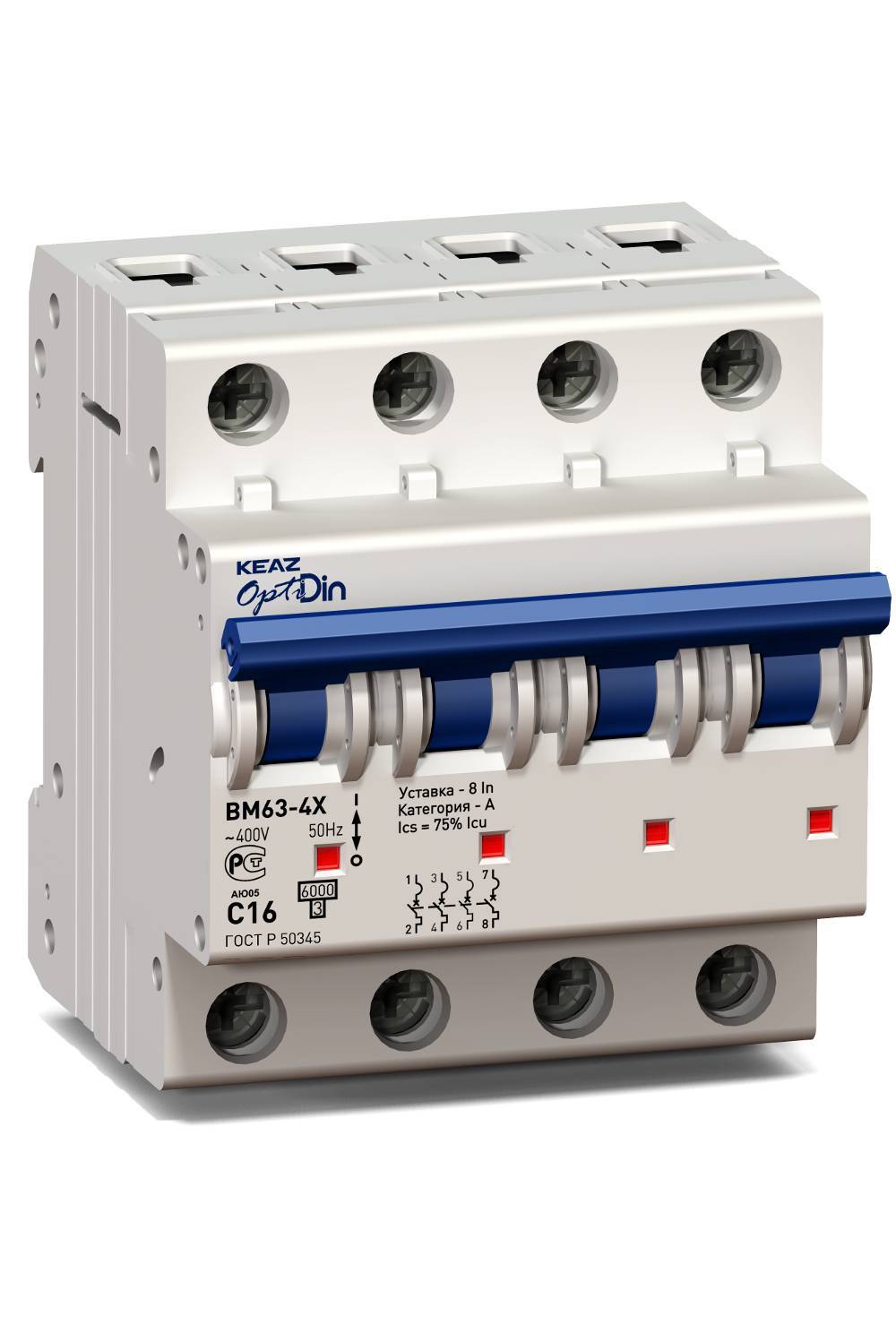

Модульные автоматы выпускаются сериями в одно-, двух-, трех- и четырехполюсном исполнении. Первые два типа используются в однофазных цепях, вторые два — в трехфазных. Особенность многополюсных автоматов в том, что они включают и отключают все свои полюса одновременно, что требуются согласно правил устройства электроустановок (ПУЭ).

Исполнения полюсов автоматических выключателей

При подключении электроприборов сопротивление в сети уменьшается, что вызывает увеличение тока. Причем чем мощнее электроприбор, тем больше уменьшается сопротивление и увеличивается ток. Когда проводники соединяются в обход нагрузки происходит короткое замыкание, так как ток ограничивает только сопротивление проводников. Ток нагревает проводники, по которым он течет, поэтому неконтролируемое увеличение тока приведет к перегреву проводников и их дальнейшему возгоранию.

Результат некачественной защиты электропроводки

Автоматический выключатель при возникновении опасного режима размыкает свои контакты, отключая участок сети с повышенным потреблением тока, тем самым спасая электропроводку от повреждения. Однако не каждый автоматический выключатель способен эффективно защитить вашу электропроводку, он обязательно должен иметь определенный набор характеристик.

Рассмотрим конструкцию модульных автоматических выключателей, устанавливаемых в щитки на стандартную 35 мм DIN-рейку.

Пластиковый щиток, встраиваемый в нишу, для установки модульных автоматов на DIN-рейку

Автомат состоит из десятка миниатюрных деталей, которые собираются в узлы.

Модульный автоматический выключатель внутри:

  • Механизма свободного расцепления (1), который позволяет сделать независимым положение рукоятки управления (2) и главных контактов (3). Такой механизм позволит автоматически отключить автомат, даже если ручка управления удерживается во включенном положении
  • Теплового расцепителя (4), представляющем собой биметаллическую пластину, которая при нагреве током изгибается и вызывает отключение автомата с выдержкой времени. Этот расцепитель предназначен для защиты электропроводки от длительной перегрузки и характеризуется время-токовой характеристикой
  • Электромагнитного расцепителя (5), представляющего собой катушку с подвижным сердечником внутри. При протекании тока сверх заданной величины происходит втягивание сердечника и мгновенное отключение аппарата. Этот расцепитель предназначен для защиты от короткого замыкания, которое должно быть отключено как можно быстрее;
  • Дугогасительной системы (6), куда отводится дуга при отключении тока нагрузки или короткого замыкания, разбивается на множество маленьких дуг и гаснет
  • Клеммных зажимов (7) для присоединения проводников
  • Немаловажным является наличие указательного флажка (8), который покажет положение контактной группы — зеленый флажок означает, что аппарат отключен, красный флажок означает что аппарат включен

Например, при включении аппарата на короткое замыкание и удержании рукоятки во включенном положении, флажок будет зеленого цвета, что будет сигнализировать об аварийном отключении аппарата.

Все внутренние компоненты модульных автоматов заранее настраиваются на определенные параметры и проверяются на заводе-изготовителе. Они указаны на лицевой стороне устройства.

В следующей статье мы расскажем по каким характеристикам нужно выбирать автоматический выключатель, чтобы ваша электропроводка была надежно защищена от КЗ и перегрузки, а вы – от поражения электрическим током.

Читайте далее:

Отличие выключателя нагрузки от автоматического выключателя

Автоматический выключатель характеристика с что означает

Автоматические выключатели категории а

Токовременная характеристика автоматического выключателя

Характеристики автоматических выключателей a b c d

Что такое выключатель нагрузки и для чего он нужен?

Назначение

Назначение ВН — коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети. Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.

При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.

Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый). А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.

Применение

Область применения выключателя нагрузки – преимущественно сети класса напряжения 6 и 10 кВ. Применение данных коммутационных устройств обусловлено, прежде всего, экономией: ВН значительно дешевле полноценных высоковольтных защитных аппаратов, а также требуют значительно меньше затрат на обслуживание и ремонт.

Где применяются данные элементы оборудования? ВН являются альтернативой отделителям и короткозамыкателям — их применяют для коммутации токов стороны высокого напряжения силовых трансформаторов. Но только при условии наличия в цепи присоединения трансформатора, как и упоминалось выше, предохранителей или защитных элементов оборудования на другом конце линии со стороны смежной питающей подстанции либо линейных выключателей, от которых запитано распределительное устройство, питающее данный трансформатор.

Выключатели нагрузки применяют в других сетях небольшой мощности в качестве самостоятельного коммутационного аппарата. На протяженных и разветвленных воздушных линиях устройства используются для удобства отключения участков линий без необходимости полного ее обесточивания. При этом на питающей подстанции устанавливается выключатель для защиты всей линии от повреждений.

Конструкция

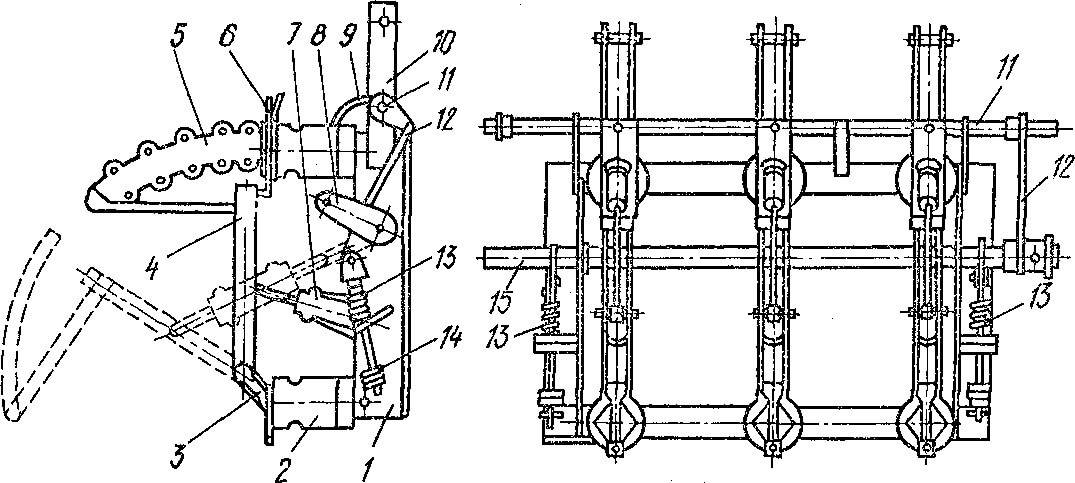

Рассмотрим, из чего состоит выключатель нагрузки на примере устройства коммутационного аппарата типа ВНР-10/400

  1. Основание (рама).
  2. Опорный изолятор.
  3. Держатели с контактами.
  4. Подвижный рабочий нож.
  5. Камера гашения дуги.
  6. Неподвижный верхний контакт.
  7. Изолирующая тяга.
  8. Рычаг.
  9. Гибкая связь.
  10. Нож заземления.
  11. Вал заземления.
  12. Тяга блокировочного устройства.
  13. Пружины.
  14. Резиновые прокладки.
  15. Вал рабочих ножей.

Принцип действия

Рассмотрим вкратце, как работают выключатели нагрузки на примере вышеупомянутого ВНР-10/400, предоставленного на фото:

Конструктивно данный коммутационный аппарат схож с разъединителем. Главное отличие разъединителя от ВН — наличие у последнего дугогасительного устройства и привода, обеспечивающего более быстрое выполнение операций.

Принцип действия выключателя нагрузки следующий. При включенном положении подвижные контакты находятся в дугогасительной камере. В нижней части дугогасительного устройства расположены дополнительные дугогасящие контакты. При выполнении операции отключения сначала размыкаются основные контакты, а затем дугогасительные. Образовавшаяся в процессе разрыва контактов электрическая дуга попадает в дугогасительную камеру, где нагревает до высокой температуры оргстекло, которое в свою очередь выделяет большое количество газов. Эти газы мощным потоком вырываются из дугогасительной камеры, чем гасят возникшую электрическую дугу за несколько миллисекунд.

Как изображается ВН на однолинейных схемах? Ниже приведено условное обозначение на схеме:

Слева на схеме изображен ВН, справа — коммутационный аппарат, который конструктивно укомплектован плавкими предохранителями (ВНП).

Вот мы и рассмотрели устройство, назначение и принцип действия выключателя нагрузки. Надеемся, предоставленный материал был для вас полезным и интересным!
