Устройство водосточной системы

Материал для элементов водостока

На данный момент промышленность выпускает множество конфигураций водостоков, которые отличаются между собой по форме желобов, по материалу и так далее. Самыми простыми и дешевыми являются водосточные системы, элементы которых выполнены из обычной оцинкованной стали. Такие водостоки применяются при устройстве водоотводящей системы в многоэтажных домах. Нередко можно видеть их и на частных жилых домах.

Схема монтажа воронки водостока.

В качестве материала для изготовления элементов водосточных систем может использоваться и пластик, который также сейчас входит в моду. На отдельных домах можно встретить водостоки, выполненные из меди. Конечно, такая система стоит не малых денег, поэтому позволить ее себе может не каждый. Очень часто ее не могут сделать по одной простой причине — нет гармонии со всем остальным фасадом. Медный желоб и стояк отлично подойдут под медную крышу, но очень некрасиво будут смотреться на фоне металлической черепицы. В большинстве случаев в частных домах применяются элементы, выкрашенные в какой-либо цвет или покрытые слоем полимера.

Что касается материала, то медь будет самым лучшим вариантом с точки зрения надежности и долговечности. Рассматривая более дешевые варианты, такие как сталь и пластик, нужно учитывать много факторов. Например, для внутреннего водостока отлично подойдут и пластиковые элементы, и металлические, а вот для внешнего лучше всего применять металлические, так как сталь в меньшей степени подвержена воздействию низких температур. Выбор материала зависит и от кровельного покрытия. Например, для гибкой черепицы отлично подойдут ПВХ-элементы, а вот для обычного шифера — металлические.

Типы водосточной системы

Различают внешний тип и внутренний тип водоотведения.

Система внешней конструкции водостока особенно пригодна для домов, расположенных в теплом климате, если зимой бывают сильные морозы, то водосток должен быть снабжен системой против обледенения.

Система внутренней конструкции водостока предполагает проведение водоотводных труб внутри помещения. Конструкция бесперебойно работает при любых температурных изменениях. Такую систему устанавливают в многоэтажных зданиях, имеющих плоскую либо односкатную кровлю, также она подходит для торговых центров.

Виды внутренней водосточной системы

Такую систему сложнее соорудить своими руками, но это более экономный вариант для слива, так как требует меньше задействованных воронок и труб с малой внутренней окружностью.

Плюсом конструкции считается, отличная работа в период обильных осадков и функцией самоочищения, используя напор протекающей жидкости.

Водосточные системы замкнутые и незамкнутые

Тип кровли напрямую влияет на выбор конфигурации и определяет особенности монтажных работ по установке водостоков.

Двухскатная кровля допускает установки двух горизонтальных желобов и двух труб, установленных вертикально.

При нестандартном типе крыши система требует разработки подходящего комплекса водоотвода для того, чтобы слив работал без перебоя, при этом конструкция выглядела красиво и не портила фасад здания.

Вальмовый тип кровли требует прокладки водостоков в разные стороны, для этого в разных углах здания устанавливают вертикальные трубы, обеспечивающие слив воды.

Все расчеты, необходимые для организации замкнутой системы, производят, учитывая общую площадь крыши.

В двускатных крышах, многоскатных либо разноскатных кровлях устанавливают от двух и более отдельных линий водоотводных желобов. Трубы, ведущие от них влагу, располагаются вертикально в центре стены здания либо по углам дома.

Из каких материалов изготавливают водосточные системы

Как правило, водосточные конструкции бывают металлическими, пластиковыми, либо применяют комбинирование материалов, когда элементы из металла покрывают полимерами. Все материалы имеют свои достоинства и недостатки.

Металлические водостоки

Металлические элементы выполняют:

1.из стали.

2.из алюминия.

3.из меди.

Оцинкованные изделия из стали стоят недорого, имеют долгий срок службы, переносят большие перепады температур, не портятся под воздействием солнца.

Полимерное покрытие

Металлические водосточные системы, покрытые полимерными материалами широко применяют для установки на кровле, выполненных с помощью металлочерепицы. Материал крыши и водостока имеют одинаковый срок износа, следовательно, замену всей кровельной конструкции придется делать в одно время.

Водостоки, вылитые из меди, украшают фасад здания и практичны в применении. Через некоторое время на поверхности образуется патина, и изделия не окислятся. Элементы водостока тяжелые и дорогие.

Пластиковые водостоки

Во время обустройства водостоков в загородном доме применяют изделия из пластика.

Как материал, пластик имеет свои плюсы:

1.Изделия выполнены качественно, имеют соответствующую цену. Элементы водостока из пластика стоят дороже металлических оцинкованных, но считаются более дешевыми по отношению к другим.

2.Пластик имеет большое разнообразие цветового решения.

3.Обладают шумоизоляцией.

4.Не подвергаются образованию коррозийных изменений.

5.Монтаж элементов легко произвести своими руками.

Из недостатков можно отметить, что изделия хрупкие, не переносят очень низкие температуры. Чтобы не перегружать водостоки из пластика во время сезонного таяния снега, нужно на кровле монтировать снегозадержатели.

Водостоки из пластика выполняют из винила и поливинилхлорида, которые специально для этой конструкции изготавливаются по особой технологии. Винил выдерживает крайние степени механического воздействия, способен после ослабления нагрузки восстанавливать свои формы, не ломается. Пригоден для районов с обильным выпадением снега, где нагрузка на водостоки способна поломать изделия из металла.

Основные моменты при проектировании водостоков

Правильно установить устройство, отводящее влагу, поможет доскональное изучение темы. Весь процесс делится на несколько этапов:

• Расчёт общей площади кровли с планированием основных моментов монтажа водосточных систем;
• Подсчёт материалов;
• Выбор деталей для изготовления водосточки (лучше отдать предпочтение одному бренду).

При правильном проектировании водосток справляется с нагрузками на ура

Специалисты утверждают, что особое внимание уделяется монтажу с учётом рекомендаций производителя. Вне зависимости от кровли или устройства водосточной системы правила у всех почти одинаковы

Наиболее распространены изделия из металла. Пластиковый водосток служит меньше, зато дешевле стоит и намного легче по весу.

Как выбрать тип водостока

Подбор водосточной системы – не такая простая задача, как кажется. Есть много нюансов, которые следует учитывать:

• на юге страны, где вода на крыше замерзает крайне редко, лучше использовать внешние водостоки;
• в умеренном климате, если в доме нет чердачного помещения, внешние водостоки неэффективны;

При замерзании влаги снаружи, изнутри она постоянно будет подтаивать, но не найдёт выхода из-за ледяных заторов в желобах. В результате мокрые пятна на потолке вам гарантированы

• на севере вода часто замерзает и ледяные заторы могут разорвать трубы наружного водостока. В этих условиях наружные водостоки имеет смысл обустраивать только в нежилых зданиях без отопления;
• самыми надёжными для жилых домов с плоской кровлей считаются внутренние водостоки. Их сливные трубы постоянно находятся в тепле, так что никаких ледяных пробок в них не образуется.

Монтаж водосточных систем

Системы водостоков могут быть установлены на зданиях любого типа

При выборе вида водосточных систем, а также способа ее монтажа во внимание принимаются архитектурные особенности здания, материал фасада, вид кровельного материала, особенности рельефа крыши и др. Монтаж водостоков может осуществляться в любое время года, в том числе и зимой

Для того, чтобы определить примерную стоимость работ по монтажу водосточной системы, необходимо наличие проекта дома – плана фасадов и кровли. С целью определения окончательной стоимости монтажных работ, необходим выезд на объект нашего специалиста.

Инструкция по монтажу водостока

1. Места для установки кронштейнов отметить на нижней рейке обрешетки, согласно следующим правилам:

а) Если шаг стропил является стандартным – 800-1000 мм, то крепление кронштейнов производится на стропила через одну рейку обрешетки. На обрешетку между стропилами крепится один кронштейн.

б) Если шаг стропил не является стандартным, на стропила предварительно прибивается настил. Толщина доски должна составлять не менее 300 см от края. На этот настил устанавливаются кронштейны для водосточных желобов с таким расчетом, чтобы расстояние их друг от друга составляло 400-500 мм.

2. Кронштейны желобов водостоков нумеруются, начиная от середины желоба и продвигаясь к водосточной трубе. Общий уклон желоба должен составлять 2- 5 мм на 1 метр длины желоба. На каждом кронштейне отмечается место загиба.

3. Первый и последний кронштейны закрепляются, а затем отгибаются вниз. Между ними натягивается шнур, который в дальнейшем будет служить ориентиром. Остальные кронштейны водосточного желоба прикрепляются и отгибаются таким образом, чтобы каждый из них касался шнура.

4. Если необходимо уменьшить длину желоба, применяется ножовка по металлу. Для выпускной воронки на желобе отмечается и вырезается V -образное отверстие, ширина которого должна составлять 100 мм. От края желоба до выпускной трубы водослива рекомендуется оставлять 150 мм.

5. Передний край воронки заводится по внешний загиб желоба. Воронку необходимо плотно прижать к желобу и зафиксировать, для чего резной фланец воронки загибается на заднюю кромку желоба.

6. Желоб вставляется в кронштейны и закрепляется вниз. К обрешетке крепится карнизная планка таким образом, чтобы ее нижний край перекрывал край желоба.

7. В местах, где желоба соединяются между собой, а также с углами желоба, они вставляются друг в друга таким образом, чтобы нахлест составлял 25-30 мм. В местах стыка устанавливается соединитель желоба. Для того, чтобы зафиксировать соединитель желоба, его задний фланец зацепляется за внутренний край желоба, передняя часть соединителя подтягивается к желобу, а затем защелкивается замок. Выполненное таким образом соединение отличается герметичностью, а место соединения надежно защищается от коррозии и обладает эстетически законченным внешним видом. На торец желоба устанавливается заглушка.

8. Размер соединительной трубы водосточной системы определяется по месту, лишняя часть трубы отпиливается ножовкой. На трубе имеются два обжима, что позволяет использовать отрезки одной трубы в двух местах, где выполняются соединения.

9. Кронштейн трубы крепится к стене. Крепление водосточной трубы производится вверху, внизу и в местах стыка двух элементов. При монтаже водосточных систем применяются два вида кронштейнов, что дает возможность устанавливать водосток на поверхностях из любых материалов (дерево, кирпич, камень, сайдинг). Труба отрезается до необходимого размера, вставляется в кронштейны и крепится с помощью замков кронштейна. От сливного колена до отмостки расстояние должно составлять не более 300 мм.

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

1. Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
2. Количество воронок и сливов определяется количеством стояков.
3. Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
4. На каждый скат ставиться по две заглушки на лоточную конструкцию.
5. На каждый стояк устанавливается по два отвода.
6. Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м²	Диаметр жёлоба, мм	Диаметр трубы, мм
до 30	90–100	75
30–50	100–120	87
50–125	120–150	100
больше 125	150–200	110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

• ножовка по металлу;
• ножницы по металлу;
• перфоратор для сверления стен под крепление стояков;
• шуруповёрт
• длинный шнур, рулетка, карандаш;
• уровень, отвес;
• плоскогубцы;
• киянка, молоток;
• стремянка.

Это приводит к нарушению защитного цинкового слоя

Классификация водостоков по конфигурации

В зависимости от типа крыши водосточные системы делятся на два класса:

• открытые. Обычно это несколько независимых лучей желобов с нужным количеством водосточных труб. Самый простой вариант — двускатная крыша с двумя горизонтальными линиями водослива и водосточными трубами по углам;
• замкнутые. Желоба прокладываются вдоль всего фасада и соединяются угловыми элементами. Такой вариант возможен, например, на вальмовой и более сложных видах крыш. Водосточные трубы при этом располагаются по углам здания и, при необходимости, в промежуточных точках. Точное количество воронок и труб определяется расчетом.

Классификация водостоков по материалу изготовления будет следующей:

• Пластиковые. Считаются наиболее бюджетным вариантом, подходящим в основном для климатических зон с отсутствием резко отрицательных температур. Из плюсов материала можно отметить его относительную прочность, легкость и простоту монтажа. Минусы – слабая устойчивость к резким перепадам температур. В результате пластиковый водосток может дать трещину или даже серьёзно деформироваться.

• Сталь с оцинковкой. Несмотря на свои изначально сильные антикоррозийные свойства, может начать ржаветь. И конструкцию придется очищать или полностью демонтировать. Еще одним отрицательным моментом является обязательно привлечение специалистов для изготовления деталей конструкции, а также её монтажа.

• Сталь с покрытием из полимера. На сегодняшний день самое надёжное и востребованное решение на рынке. Дополнительный фактор к приобретению именно данного варианта является возможность изготовления конструкции практически в любом цветовом решении. Это позволит осуществить монтаж системы водостока, не нарушая общей «концепции» любого загородного дома или здания.

Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим углом, равным 3-7°, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится внахлест краев лотков, это когда край верхнего лотка укладывается поверх края нижнего желоба. Таким способом решаются проблемы протечек в местах стыков. Чтобы снизить возможность протечек, места стыков обрабатывают силиконовым герметиком.

Монтаж желобовИсточник ko.decorexpro.com

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Существуют строгие нормы, которые определяют места установки трубных элементов. Это расстояние между ними, равное 12 м. К примеру, если длина фасадной части здания равна 12, то на ее поверхности монтируется одна трубная конструкция. Если длина больше данного значения, но меньше 24 м, то устанавливаются два стояка.

Трубы к стенам дома крепятся хомутами с шагом 1,8 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостокаИсточник krovlyakryshi.ru

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают силиконовым герметиком.

Между собой трубы и лотки соединяются воронками. В нижней части трубного стояка монтируется слив – это отвод под углом 45°. Здесь необходимо учесть, что нижний край слива должен отстоять от поверхности грунта или отмостки на расстоянии 25 см.

Важный момент – монтаж водостока (стояка) у карниза крыши, где используются отводы. Потому что свес кровельного материала располагается от поверхности стены на расстоянии 30-50 см. А значит, чтобы соединить воронку с трубным стояком, нужны два отвода под 45°. Если свес кровли большой, то между отводами монтируется кусок трубы под наклоном.

Соединение воронки и трубного стояка двумя отводамиИсточник obustroeno.com

Как правильно установить водостоки?

Специалисты начинают работу по установке внутреннего и наружного водостоков с вычерчивания подробной схемы, на которой указывается точки установки воронок, крепежных кронштейнов, длина и уклоны желобов. Без такой схемы не удастся обеспечить точную стыковку конструкции и ее герметичность.

По технологии монтаж водостоков для крыши начинается с разметки точек установки водоприемных воронок. Максимальное расстояние между ними по длине карниза не должно превышать 20 метров.

После этого на лобовую доску карнизного свеса крепят два крайних кронштейна – самый короткий и самый длинный. Между ними с уклоном 3 мм на 50-60 см длины карниза натягивается шнур, отмечающий низ водосточного желоба.

Одновременно контролируется правильность установки кронштейна по отношению к свесу кровли так, чтобы вода поступала точно в центр желоба.

После того, как все кронштейны выставлены и закреплены саморезами, приступают к монтажу желобов. Их соединяют в единую линию при помощи замков-защелок.

Для того, чтобы упростить эту работу, нужно приобрести пластиковый модуль, в котором желоб и воронка выполнены в виде единой конструкции. Это избавит вас от необходимости резать в желобе отверстие, подгонять его под размер воронки и герметизировать.

Выполнив крепление водостоков в горизонтальной плоскости, переходят к монтажу вертикальных труб. Поскольку они фиксируются непосредственно к стене, а водостоки ставят на свесах кровли, выступающих за стены на 20-80 см, то для обеспечения плавного перехода от воронок к трубам нужно использовать два пластиковых либо металлических колена.

При очень широких кровельных свесах монтаж водостокана вертикальных участках требует использования дополнительных прямых отрезков труб, которыми соединяются колена.

Сегменты вертикальной водосточной трубы крепят к стене специальными кронштейнами, снабженными хомутами. Их устанавливают по отвесу так, чтобы на 1 погонный метр трубы приходилось не менее двух креплений. В нижней части труба заканчивается отводным коленом, которое направляет воду в ливневую канализацию. Его ставят на высоте 30-40 см от уровня отмостки.

Когда установка водостока полностью завершена, можно приступить к монтажу греющего кабеля.

Его ставят не только в водосточном желобе, воронках и внутри труб-стояков, но также на краю карнизного свеса. Только такой комплексный монтаж исключает образование ледяных пробок, перекрывающих движение воды.

Процесс крепления греющего кабеля довольно прост и заключается в фиксировании его на специальных зажимах. А вот для того, чтобы собрать работоспособную схему, нужны базовые знания в области электротехники и подробное знакомство с инструкцией фирмы-изготовителя.

Отвечая на вопрос о том, как сделать водосток своими руками быстро и недорого, можно дать один полезный совет. Довольно дорогие стандартные водосточные желоба и трубы можно заменить на более дешевые пластиковые, предназначенные для внутренней канализации.

По сути, набор фасонных и погонажных элементов для водостока и канализации абсолютно идентичен. Исключением являются открытые желоба, которые можно легко сделать из обычной канализационной трубы диаметром 100 мм, аккуратно разрезав ее по всей длине болгаркой.

На рынке продаются пластиковые канализационные трубы разной длины (от 0,5 и до 4 метров). Поэтому их нетрудно скомбинировать так, чтобы с минимальными отходами собрать желоб нужной протяженности. Для сборки самодельной водосточной системы можно использовать стандартные кронштейны и воронки.

Для более плотной стыковки разрезанную трубу на участке раструба нужно загерметизировать силиконом, а по бокам поставить два коротких винта с гайками для обжима.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Виды водосточных систем

На сегодняшний день, можно выделить три основных вида водостока. Выбрать лучший для себя, можно лишь зная точную конструкцию каждого из них:

1. Внутренняя система. Данный вариант, исходя из названия, гласит, что такая система размещается внутри дома, но здесь нужно установить систему правильно, вдали от стен;
2. Неорганизованные системы. Данный вариант прост в своей конструкции, но стоит понимать, что лишняя вода стекает не правильно – по всему периметру ската. А это значит, что есть возможность нарушить многие элементы вашего дома. Также существует возможность разрушения и самого фундамента. Такая система не является надежной. Даже, когда не было других систем отвода, такую конструкцию пытались сделать более организованной. Мастера старались горизонтальный желоб соединить с вертикальными трубами. Либо был вариант монтирования труб под небольшим наклоном, в сторону одного из углов дома.

ОБРАТИТЕ ВНИМАНИЕ!

Самый удачный и самый распространенный вариант водостока – организованная система. Уже по названию понятно, что данный вид конструкции имеет в себе определенные элементы, которые способствуют сбору воды, при этом не задевая дом и приближавшую территорию.. Такая система состоит из следующих элементов: желоба горизонтальные, вертикальные (ливневые) трубы и сами сливы, непосредственно соединительные элементы, а также предметы необходимые для крепления

Такая система состоит из следующих элементов: желоба горизонтальные, вертикальные (ливневые) трубы и сами сливы, непосредственно соединительные элементы, а также предметы необходимые для крепления.

Стоит отметить, что все водосточные системы могут различать по таким критериям:

• исходя из материала;
• сечение самого желоба и труб;
• параметры и форма.

Рассмотрим каждый критерий в отдельности для того, чтобы понимать, какую систему лучше приобрести для своего дома и дачи.

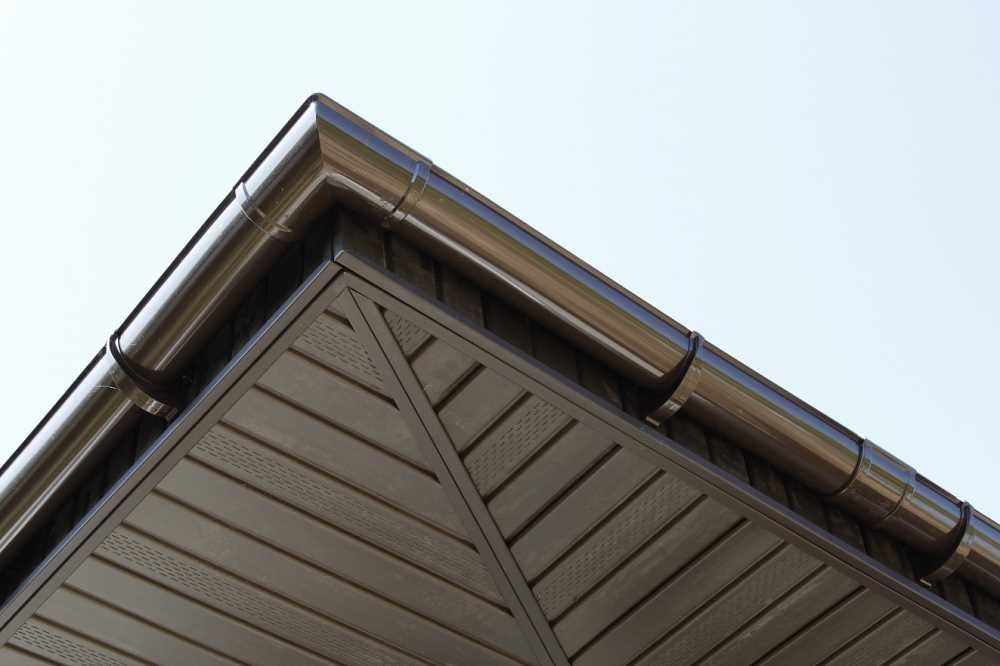

Водосточной система

Материал конструкции играет очень важную роль, так как от этого зависит его прочность и надежность. На сегодняшний день, производители предлагают системы из:

• Металла. Во время производства системы, применяется оцинкованную сталь (способ производства горячий). Чтобы элементы системы были более защищённые, их могут покрывать специальными защитными материалами – пурал, пластизол (с двух сторон). Именно такие конструкции имеют большой ряд преимуществ: длительный срок эксплуатации, имеют высокий показатель прочности, стойкость к физическим и химическим воздействиям, хорошая переносимость низких температур. Монтаж металлических водостоков довольно прост, такую систему можно смело устанавливать на свой частный дом и не беспокоится о том, что сильный дождь повредит вашему дому. В России в настоящий момент популярна фирма Гранд лайн;
• Пластика. Элементы всей системы сделаны из пластика повышенной прочности ПВХ ( например фирма Docke). С одной стороны, материал легкий, а с другой – очень прочный. Его преимущество в том, что он не подвергается деформации и коррозии. Он очень прост в обслуживании, ремонте и в монтировании. Его можно встретить на домах, где установлена мягкая кровля;
• Меди. Все составляющие системы, покрывают специальными веществами, которые способствуют блокировке потемнения материала. Водостоки, изготовленные из меди, считаются самыми надежными и самыми долговечными из всех. Кроме хороших характеристик, конструкции из меди могут подойти под любую кровлю. Единственное, цена на них чуть завышена.
• Оцинкованный водосток.

Из какого бы материала, не была бы изготовлена система водостока, нужно понимать, из каких основных элементов она состоит:

1. желоб;
2. труба;
3. водосточный слив;
4. соединитель труб;
5. держатель желоба;
6. дренаженые решетки;
7. специальные водосборные воронки.

Устройство водостока

Технология монтажа водостока своими руками

Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.

Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:

• Элементы для слива.
• Водоприемные воронки с решетками.
• Желоб и водосточные трубы.
• Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
• Электрическую дрель.
• Саморезы.
• Клей.
• Рулетку и уровень.

Инструкция по монтажу водостоков:

Работы начинаются с установки крайних кронштейнов

Они могут быть установлены на кровельные стропила или лобовой карниз.
При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее

Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см.
В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы.
Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора.
Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями.
Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость.
К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см.
Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы.
Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.
