Расчет количества водосточных труб на кровле

Составление схемы конструкции водостоков

Только после выбора материала изготовления приступают к проектированию схемы. Чтобы посчитать без ошибок водосточную систему на крышу, необходим план кровли. Для проектирования придется выполнить несложные замеры, поэтому понадобятся: длинная рулетка, калькулятор и около часа времени.

Схема установки водостоков

Условно всю систему кровельного водосбора можно разделить:

  1. Кровельные горизонтальные линии, основная функция которых – сбор стекающей с крыши воды.
  2. Вертикальные водостоки, принимающие воду из лотков.
  3. Система отвода – наземные или вкопанные в грунт приемники дождевой воды, соединенные с нижней частью водостока.

Разметка линий для кровель разной формы

Расчет площади кровли и определение диаметра труб и лотков

Чтобы правильно рассчитать водосточную систему, необходимо определить диаметр труб и сечение лотков. Правильно подобранный размер деталей – это гарантия того, что вода не начнет переливаться через края желоба в сильный дождь.

Расчет площади ската крыши

Определяют типоразмер изделий, опираясь на показатели:

Площади обслуживаемого ската кровли.

Среднего количества осадков в регионе.

Нужно ли вычислять общую площадь всей крыши? На самом деле, достаточно ориентироваться по плану и выбрать для замеров самый большой свес. Длину ската умножают на высоту. Согласно нормам, при расчете диаметра изделий нужно учитывать угол наклона свесов кровли и количество осадков, отводимых с крыши. Но практика показывает, что при выборе диаметра компонентов можно ориентироваться на рекомендации производителей, просчитанные по площади кровли:

  1. Если площадь ската составляет до 50 м2: сечение лотка – 100 мм, диаметр отвода – 75 мм.
  2. Площадь до 100 м2: сечение желоба – до 125 мм, диаметр труб – 87 мм.
  3. Для крыш с площадью до 200 м2: сечение лотков – до 150 мм, диаметр водостока – 100 мм.

Типоразмеры деталей водостока

Размеры лотков и труб определяют в первую очередь, в зависимости от выбранного типоразмера будут подбираться сопутствующие детали: соединения, переходники и крепления.

Подсчет количества и метража горизонтальных линий желобов

Лотки устанавливаются вдоль нижнего края каждого свеса. Отдельными линиями оборудуют выступающие части кровли:

Навесы, выступы.

Нижние края балконов и козырьков.

Горизонтальные линии на крыше сложной формы

Как посчитать длину линий желобов водосточной системы? Это самый легкий этап планирования. Достаточно измерить длину края каждого свеса. Все полученные значения сложить. Результат – общая длина горизонтальных водостоков.

Сколько понадобится вертикальных отводов

Немного сложнее правильно определить необходимое количество отводов – вертикальных стояков.

Расчет количества водостоков

Если длина горизонтальных линий не превышает 10 м, то на каждую линию планируется монтаж 1 водостока.

При превышении длины желоба, установленного по одному свесу кровли, 12 м – рассчитывают по 2 отвода на желоб.

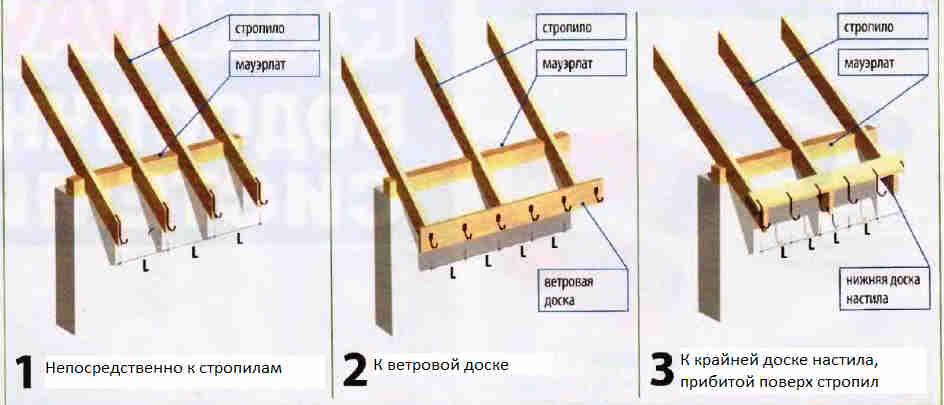

Способы монтажа креплений

Расчет количества коротких нерегулируемых крюков:

Кк = (Длж – 30) / 60

Кк – общее количество крюков на 1 линию желоба с заглушками

Длж – длина лотка в сантиметрах

Расстояние между креплениями

Такая же формула применяется и для подсчета количества регулируемых кронштейнов. Если расстояние между крюками составляет 90 см, то:

Кк = (Длж – 30) / 90

Отдельно высчитывают количество для каждого желоба, полученные значения суммируют.

Системы внутреннего холодного и горячего водоснабжения

20. Внутренние водостоки

20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.

Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.

Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.

2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.

20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.

Диаметр водосточного стояка, мм

Расчетный расход дождевых вод на водосточный стояк, л/с

20.6. Минимальные уклоны отводных трубопроводов следует принимать: для подвесных трубопроводов 0,005, для подпольных — в соответствии с требованиями разд. 18.

20.7. Для прочистки сети внутренних водостоков следует предусматривать установку ревизий, прочисток и смотровых колодцев с учетом требований разд. 17. На стояках ревизии необходимо устанавливать в нижнем этаже зданий, а при наличии отступов — над ними.

Примечание. При длине подвесных горизонтальных линий до 24 м прочистку в начале участка допускается не предусматривать.

20.8. Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационных раструбов с эластичной заделкой.

20.9. Расчетный расход дождевых вод Q, л/с, с водосборной площади следует определять по формулам:

для кровель с уклоном до 1,5% включительно

(34)

для кровель с уклоном свыше 1,5%

(35)

В формулах (34) и (35):

F — водосборная площадь, кв.м;

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 20 мин при периоде однократного превышения расчетной интенсивности, равной 1 году (принимаемая согласно СНиП 2.04.03-85);

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 5 мин при периоде однократного превышения расчетной интенсивности, равной 1 году, определяемая по формуле

(36)

здесь n — параметр, принимаемый согласно СНиП 2.04.03-85.

20.10. Расчетный расход дождевых вод, приходящийся на водосточный стояк, не должен превышать величин, приведенных в табл. 10, а на водосточную воронку определяется по паспортным данным принятого типа воронки.

20.11. При определении расчетной водосборной площади следует дополнительно учитывать 30% суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.

20.12. Водосточные стояки, а также все отводные трубопроводы, в том числе прокладываемые ниже пола первого этажа, следует рассчитывать на давление, выдерживающее гидростатический напор при засорах и переполнениях.

20.13. Для внутренних водостоков надлежит применять пластмассовые, асбестоцементные и чугунные трубы с учетом требований пп. 17.7, 17.9.

На горизонтальных подвесных линиях при наличии вибрационных нагрузок допускается применять стальные трубы.

голоса

Рейтинг статьи

Расчет площади крыши

Для расчета площади крыши необходимы лестница, рулетка, лист бумаги и знание геометрии в объеме школьной программы. Методика расчета заключается в мысленном разбиении крыши сколь угодно сложной топологии на элементарные геометрические фигуры — треугольники, прямоугольники, трапеции. После этого измеряется сторона каждой фигуры, вычисляются их площади, суммируются полученные цифры.

Полученная в результате измерений и расчетов площадь крыши (водосборная площадь) будет использована в дальнейшем в формулах расчета систем водостока. Площадь каждого ската крыши необходимо записать отдельно, эти цифры пригодятся

Основные ошибки при монтаже водостоков

Некоторые мастера иногда пренебрегают требованиями производителей и нарушают технологию монтажа из-за отсутствия опыта или для того, чтобы побыстрее сдать объект. Вот наиболее характерные ошибки, из-за которых работа водостока может быть нарушена:

  1. Неправильный выбор сечения элементов водосточной системы. Если оно больше рекомендуемого, то это просто бессмысленная трата денег, если меньше — водосток не справится, и вода будет переливаться через край.
  2. Установка кронштейнов через большие промежутки, чем допустимо по инструкции. Частое оправдание при этом — возможность сэкономить и опыт предыдущих объектов. Летом и осенью такая система, возможно, и проработает, а зимой при обильных снегопадах либо изогнутся желоба, либо оторвутся кронштейны.
  3. Неправильный уклон горизонтальной трассы. При уклоне меньше рекомендуемого вода будет застаиваться в желобах. Больший угол делать также не рекомендуется, поскольку при этом в нижней части будет сложно обеспечить необходимое положение желобов относительно карнизного свеса и вода будет уходить мимо них.
  4. Неверное расположение желобов. Если они установлены слишком близко к карнизу или, наоборот, слишком далеко от него, поток воды будет выливаться на улицу. Кроме того, необходимо следить за тем, чтобы капельник был заведен в желоб, но не соприкасался с ним.
  5. Слишком низкое расположение сливного наконечника. Он должен находиться на расстоянии 20–25 см над землей, чтобы образующийся зимой лед не закрыл сливное отверстие. Если же установить его слишком высоко, брызги воды будут попадать на фасад.

Правильно установленный водосток будет полностью отводить воду с крыши и защищать здание от намокания и подтопления в течение всего срока службы. Его лишь надо вовремя обслуживать, удаляя мусор и скопившуюся грязь. Помните, что лучше проявить максимум внимания и аккуратности на этапе монтажа, чем затем регулярно ремонтировать или заменять вышедшие из строя элементы.

Правила и требования к расчету водостоков


Водосточная система необходима для защиты здания от дождевых и талых стоков

В строительстве все магистрали водоотведения делятся на две большие группы:

  • организованная;
  • неорганизованная.

Последняя получила такое название из-за того, что по скатам крыши вода стекает непосредственно на отмостку здания. При организованной системе дождевые или талые стоки стекают в определенное место.

Неорганизованные конструкции можно устанавливать только на плоских крышах. Преимущество у этого вида одно – нет нужды тратиться на детали. Перечень недостатков весьма обширный: вода оказывает разрушающее действие на отмостки, цоколь и стены, портит внешний вид всего строения.

Чтобы правильно посчитать водосточную систему на крышу, нужно предварительно ознакомиться с рядом требований и правил:

  • Максимальный интервал между водосточными трубами может составлять 24 метра.
  • Подвесной и/или настенный желоб можно монтировать при условии, что угол между стеной и скатом кровли составляет минимум 15 градусов.
  • Расчет диаметра водосточной трубы по площади кровли осуществляется следующим образом: 1 кв.м кровли *1,5 кв.см. сечения.
  • Уровень продольного наклона желобов должен быть равен не менее 2%.
  • Допустимая высота бортов – 12 см.

Эти правила и требования актуальны в регионах с минимальной вероятностью замерзания воды. Также рассматривается вариант монтажа универсальной системы в виде внутреннего водостока, который оснащен наружным водяным отводом. Конструкция чрезвычайно проста, но при этом эффективна. Она состоит из отводной трубки, стояка, воронки и выпуска. При необходимости стандартный комплект можно дополнить вспомогательными комплектующими или аксессуарами. В строительных магазинах большой ассортимент инструментов и материалов для создания водосточной системы.

Также стоит обратить внимание на следующие рекомендации:

  • Нельзя кронштейн крепить к свесу кровли, последний под тяжестью дождевой или талой воды может дать трещину.
  • Следует ознакомиться со специфическими особенностями системы, определиться с количеством и местом точек, где она крепится к зданию. Нельзя крепить водосточные трубы на углу здания, так как порывы ветра могут ее повредить или вырвать вместе с куском «дома».

Правила и нормы СНиП требуют при расчетах водосточной системы следующие данные:

  • Площадь кровли.
  • Среднестатистический объем осадков, выпадаемых в течение всего года.
  • Температурный минимум, фиксируемый в регионе, где производится монтаж водосточной системы.

Также при проектировании нужно задуматься о проведении дождевой канализации. Она необходима для отвода потока воды.

Необходимые элементы водосточной системы

Строителю для самостоятельного расчета водостоков скатной кровли достаточно ориентироваться на необходимость одной водосточной трубы на 100 кв.м. покрытия. В данном подразумевается площадь в пределах одного ската, а диаметр трубы составляет 150 мм.

Совет от профессионала:

Выгодно выбирать большой диаметр водостока, воронок и труб,  это уменьшает риск засорения и возникновения ледяных пробок.

Определить места размещения водосточных труб легче по плану кровли здания. Трубы выгодно размещать так, чтобы они не портили фасад здания, но выбор между красотой и надежностью водосточной системы лучше делать в пользу надежности.

Схема типового элемента водосточных систем скатной кровли

Длина водосточной трубы рассчитывается исходя из требуемого расстояния от воронки до отмостки или водоприемного узла ливневой канализации – организованный отвод осадков требует СНиП.

Совет от профессионала:

Нужно учесть необходимый поворот от стены к воронке желоба – чаще всего это два угловых элемента, дополненных отрезком трубы. Размер такого поворотного узла соответствует свесу кровли.

Рассмотрим пошаговую методику расчета на конкретном примере (для наглядности пронумеруем рисунки):

  1. Расчет количества углов желоба. Рассчитывая водосточную систему, прежде всего, нужно рассчитать сколько понадобится углов для желоба. Их величина всегда равна количеству углов у кровли. В этом примере у нас 4 внешних и 2 внутренних угла.

Рис. 1 – Внешние и внутренние углы для желоба

  1. Расчетное количество желобов. Протяженность одного желоба обычно равна 3 м. Для определения нужного числа желобов величина периметра здания делится на протяжность желоба. Полученное число округляется до большего целого числа. В итоге нам понадобится 12 желобов, причем три придется разрезать.

Рис. 2 – Расположение желобов в системе водостока

  1. Расчетное количество заглушек и соединителей желобов. Водосточная система бывает двух видов. Замкнутая и незамкнутая. В первом случае соединителей будет столько же, сколько и элементов. Если же система будет незамкнутой, то от получившегося числа деталей необходимо отнять 1. На рис. 2 нашего примера можно увидеть, что применяется 21 деталь незамкнутой системы водостока, т. е. будут нужны 20 соединительных деталей (рис. 3, ниже). Заглушки устанавливаются у края желобов.
  2. Расчетное количество крюков. Крюки крепления желоба нужно устанавливать не ближе чем 0,6-0,9 м друг от друга. В случае слишком широкого промежутка между крюками для желоба вес снега может быть не удержан системой. Сколько всего понадобится крюков узнается по формуле:

n = L : b,  где

  • L– промежуток от первого до последнего крюка;
  • b – интервал между крюками.

Также нужно помнить о дополнительных крюках, всегда устанавливаемых по оба конца стока, в точках стыковки стоков и стыка стока с углами стока (рис. 4).

Рис. 3 – Расчет количества соединительных деталей и заглушек водосточной системы

  1. Расчет числа воронок. При размерах водосточной системы 125х90, одной воронкой можно собрать дождевую воду на площади до 100-120 м2 или же с 10 п/м. желоба. Использование водостока имеющего эти размеры вполне оправдано (рис.4). Если размеры водосточной системы будут равны 150х100, то тогда одной воронкой удастся собрать воду со 150 м2 или с 15 п/м желоба.
  2. Расчетное количество труб. Чтобы узнать сколько понадобится труб, высота строения делится на длину водосточной трубы (1 или 3 метра) и множится на число воронок.

Рис. 4 – Схема установки кронштейнов и воронок водосточной системы

  1. Расчетное количество колен. Для изготовления одного стока применяется 2 колена трубы и 1 колено водостока.
  2. Расчетное количество кронштейнов. Интервал между кронштейнами не может превышать 1 м. Их нужно, как минимум, по два на каждую трубу. Сперва кронштейны укрепляются там, где трубы стыкуются между собой и между коленами. Там, где стыкуются две трубы, можно применить всего один кронштейн.

Таким образом можно определить потребное количество основных элементов:

  • Желобов с соединительными муфтами, воронками и угловыми элементами.
  • Труб с поворотными элементами для подхода к свесу кровли.
  • Крепежа, соответствующего требованиям производителя .

Полученные данные вместе со схемой размещения труб и желобов достаточны для  самостоятельной разработки проекта водостока.

Расчет других элементов водосточной системы кровли

Чтобы выбрать конкретную систему водостока, можно пользоваться данными относительно реальной пропускной способности водосточных труб и других ее элементов. Эта информация содержится в документации, представляемой производителями данной продукции.

Перед тем, как приобрести систему, рассчитывают необходимое количество комплектующих элементов:

  1. Желоба. Производители выпускают эти изделия разной длины. Как правило, у железных желобов она составляет 2 метра. Что касается этих элементов из пластика, то они бывают 3-х и 4-х метровыми. Количество желобов необходимо подбирать так, чтобы в процессе монтажа получилось минимум отходов. Например, длина карниза дома равна 12 метров, вычислить искомую величину будет несложно. Но при протяженности карниза 10,5 метра, тогда нужно приобрести два 4-метровых изделия и один 3-метровый желоб.
  2. Соединительные муфты. Их потребуется на одну меньше, чем приобретено желобов.
  3. Кронштейны для прикрепления желобов. При расчете пользуются формулой N = (L – 0,3) : 0,6 + 1, где N – искомая величина, L – протяженность карниза и 0,6 метра— это рекомендуемое расстояние между карнизами. Подставив число 12 (примерная длина карниза), получаем N= (12 – 0,3) / 0,6 +1 = 20, 5 или 21 кронштейн.
  4. Заглушки – элементы, устанавливаемые на торец желоба. Они нужны при обустройстве незамкнутой системы.
  5. Внешние и внутренние углы. Их количество зависит от конфигурации крыши, поскольку, чем сложнее у нее профиль, тем больше нужно угловых элементов.
  6. Воронки для водостока. Узнать эту величину просто: сколько предстоит установить водосточных труб, столько и потребуется воронок.
  7. Колена для труб. Для этого нужно знать ширину свеса карниза и расстояние от карниза до земли.
  8. Стояки. Расчет делают по формуле N = Q:qn, где Q – объем осадков, а qn – пропускная способность системы водоотведения.

Источник

Дополнительные критерии расчёта

Немаловажный критерий проведения расчёта водостоков является такой показатель, как количество осадков. Здесь установка такая – чем длительнее дожди, тем меньше их интенсивность. То есть, кратковременный ливень сбрасывает за короткое время огромное количество воды, чем дождик, идущий в течение суток. То есть, учитывается объем осадков за определённое время, чаще за час.

Это тоже важно знать: Акт приемки кровли: обследование и приемка крыши в эксплуатацию

Поэтому в южных регионах, где весенние или летние ливни приносят много влаги, требуется подходить к проведению расчётов водосточных систем с более высокими показателями количества осадков. В этом плане северные регионы менее активны, хотя дождей и снега и там хватает с избытком.

Второй дополнительный критерий – коэффициент стока воды, он зависит от вида кровельного материала, из которого собрана кровельная конструкция. Этот показатель можно рассчитать по формуле, а можно воспользоваться готовыми таблицами. Вот одна из них:

Тип покрытия крышиКоэффициент стока воды
Гладкая поверхность с уклоном не более 3°1
То же самое, только с уклоном более 3°0,8
Каменная посыпка0,5
С озеленением0,3

Все сложности, связанные с вопросом, как рассчитать водосточную систему, не прибегая к услугам специалистов, упрощаются с введением на многих порталах специальных калькуляторов. В них надо просто забить некоторые параметры крыши и в результате получить довольно-таки точный расчёт с указанием параметров не только всей системы, но и отдельных её элементов. Хотя для одноэтажного строительства все эти перипетии действенного значения не имеют. Самое простое – воспользоваться табличными значениями. И, как показывает практика, даже при больших ливнях обозначенные в таблице параметры легко справляются с нагрузками.

Как правильно провести расчет

С чего начинается расчет водостока

Основной характеристикой системы водостока является ее пропускная способность.

То есть определенное количество воды, которое система без проблем сможет отвести с вашей крыши.


Для того чтобы правильно выполнить расчет водостоков, следует учесть конфигурацию и тип крыши, а также обилие и частоту осадков.

Если расчет выполнить неправильно, то водосток не справится с объемом воды, которая начнет поступать во время сильных ливней или резкого таяния снега, и она начнет переливаться через край желобов водосточной системы.

Это то же самое, если бы такой конструкции вовсе не существовало.

Для того чтобы понять, какая должна быть характеристика водосточной системы, следует выяснить, какой объем среднемесячных осадков в вашем регионе, и какова пиковая нагрузка.

Также имеет значение конфигурация крыши, углы наклона скатов и частота ливней.

Потому что любая водосточная система справится с обычной нормой осадков.

Рассчитываем количество осадков, которое приходится на площадь водоотведения.

Для этого используем формулу:

Q = S x q / 10000.

Здесь:

  • Q – количество осадков, которые на площадь водоотведения приходятся, измеряется в литрах/сек;
  • S – площадь кровли, с которой отводится вода, измеряется в метрах квадратных;
  • q – максимальная интенсивность осадков, измеряется в л/(с х га).
  1. Подсчитываем необходимое количество желобов. Желоба у производителей могут иметь разную длину.Как правило, желоба из металла стандартной длины – 2 метра. Желоба из пластика могут быть 3 и 4 метра.Их количество подбирать так следует, чтобы при монтаже образовалось минимальное количество отходов.Например: если длина карниза вашей крыши равняется 12 метров, то решить задачу очень несложно.А как быть, если длина карниза 10,5 метров? В этом случае приобретают два желоба длиной 4 метра и один желоб трехметровый.В результате останется всего 0.5 метра желоба.
  2. Подсчитываем количество соединительных муфт. Это очень простой подсчет – муфт требуется на одну меньше, чем вы приобретете желобов.То есть, на три желоба, как в нашем примере, вам потребуется две муфты.
  3. Подсчитываем, сколько нам потребуется кронштейнов для крепления желобов. Для этого используется простая формула:N = (L – 0,3) / 0,6 + 1.Здесь N – количество кронштейнов,L – длина карниза,0,6 метра — это рекомендуемый шаг между карнизами.В нашем случае N= (12 – 0,3) / 0,6 +1 = 20, 5 штук. 21 кронштейн.
  4. Подсчитываем необходимое количество заглушек. Заглушкой называется элемент, который устанавливается на торцы желобов.Заглушки нужны, если система является незамкнутой. Если система замкнутая, то заглушки не используют.
  5. Подсчитываем количество внешних и внутренних углов. Этот параметр зависит от того, какова конфигурация крыши.Чем у крыши более сложный профиль, тем больше потребуется угловых элементов.
  6. Рассчитываем количество воронок для водостока. Очень простой подсвет: сколько водосточных труб, столько и воронок.
  7. Сколько потребуется колен водосточных труб. Чтобы подсчитать требуемое количество колен, необходимо знать высоту от карниза до грунта и ширину свеса карниза.

После того, как пропускная способность водосточной системы нами рассчитана, необходимо рассчитать количество стояков.

Для этого используется такая формула:

N = Q / qn.

Здесь:

  • N – количество стояков;
  • Q – количество осадков;
  • qn – пропускная способность водосточной системы.

Давайте на примере рассмотрим, как выполняется расчет.

Вначале необходимо вычислить площадь крыши, с которой необходимо отводить воду:

S = 5.5 х 12,5 = 68, 75 кв. метра.

Теперь используем формулу:

Q = S x q / 10000 = 68,75 х 267 / 10000 = 1,84 литра/сек.

Число 267 – это максимальная интенсивность осадков.

В каждом регионе она своя.

Теперь берем таблицу, в которой указана пропускная способность систем:

Водосточная система Пропускная способность
qn (л/с)
Площадь водоотведения S (м2) Пропускная способность
qn (л/с)
Площадь водоотведения S (м2)
Стояк на углу дома Стояк по центру стены
Х1 1,91 71,54 3,82 143,07
Х2 3,09 115,73 6,18 231,46
Х3 4,78 179,03 9,56 358,05
Х4 7,49 280,52 14,98 561,05

И подбираем конкретную систему.

Для нашей площади водоотведения самой эффективной будет система Х1.

То есть, когда стояк установлен на углу здания.

У такой системы пропускная способность равна 1,91 литра/сек.

Зная нашу пропускную способность, легко рассчитать требуемое количество стояков:

N = Q / qn = 1,84 / 1,91 = 0, 96.

То есть нам вполне хватит одного стояка.

Видео о водосточной системе кровли

https://youtube.com/watch?v=DkHhgviBMjc

Что еще почитать по теме?

Расчет внутреннего водостока плоской кровли

Производить расчет систему внутреннего водостока необходимо проводить на этапе изготовления проекта самого здания.

Важно понимать, что главным условием, которое должно касаться системы водоотвода, является возможность отводить воду в любых случаях, даже тогда, когда ветер не может воздействовать на воронку, создавая давление. Также при осуществлении расчета нужно учитывать некоторые важные факторы:

Также при осуществлении расчета нужно учитывать некоторые важные факторы:

  • погодные условия в зоне, где находится дома;
  • численность возможных осадков;
  • некоторые особенности конструкции самой крыши;
  • габариты самого сооружения;
  • обратный напор, который может создавать жидкость.

ОБРАТИТЕ ВНИМАНИЕ!
Во многих случаях для совершения расчетов используют достаточно простое соответствие, при котором 1 квадратный сантиметр сечения трубы для водостока приходится на 1 квадратный метр площади кровли.

Важно помнить, что диаметр трубы – это индивидуальный вопрос. Его невозможно определить в качестве универсального показателя, применяя на каждом сооружении

Следует также отметить то, что ливнестоки необходимо располагать на расстоянии более 0,5 метра друг от друга. Если используется несколько воронок для стока воды, они должны покрывать примерно равные площади крыши.

Доверять расчет и проектирование системы водоотвода необходимо только профессионалам, имеющим опыт в этом деле. Если все будет выполнено качественно, никаких проблем с атмосферными осадками владелец дома в будущем не будет чувствовать.

Нюансы установки водосточной системы на плоской крыше

На плоских крышах всё равно должен быть уклон хотя бы в 1-2°, это обязательное условие установки водосточных труб. Как правило, водосборный желоб в наружной конструкции устанавливают с тыльной стены, к которой идёт уклон.

Такие воронки можно ставить не только по центру кровли, но и у наружных стен, на расстоянии не больше 60 см. При необходимости можно устроить несколько приёмных воронок.

Как правильно установить внешние водостоки на плоской крыше

Водосточная система кровли, как любая другая строительная конструкция, нуждается в расчёте и проектировании. Именно с этого и стоит начать.

Расчёты для наружной водосточной системы

Есть общие правила системы водостока с крыш любого размера:

  • для настенных или подвесных желобов угол ската кровли должен быть не меньше 15°;
  • наклон продольного желоба делают не меньше 2°;
  • высота бортов для желобов – не меньше 12 см;
  • нельзя делать расстояния между сливными трубами больше 2 м;
  • водосточные трубы рассчитывают, исходя из размеров крыши. На каждый квадратный метр кровли должно приходиться 1.5 см² сечения трубы.

Площадь кровли посчитать очень легко – это задача для пятиклассника.

Есть сложные формулы для расчёта водостоков, в которых задействованы данные по осадкам в регионе. Но можно значительно упростить задачу. Воспользуйтесь этим алгоритмом, определяющим минимальные параметры:

Площадь кровлиMin сечение труб, ммMin сечение желобов, мм
Менее 50 м²75100
50-100 м²90120
100-200 м²100105

Основы монтажа наружного водостока для крыши своими руками: мастер-класс

Иллюстрация Описание действия

Для монтажа своими руками металлических водостоков для крыши подберите желоба и трубы соответствующего сечения. Кроме них вам потребуются соединительные муфты и углы, если таковые есть на вашей кровле. Чтобы подсоединить водосток к стене, нужно ещё подобрать колено к воронке.

Для крепления лучше использовать универсальные металлические кронштейны для водостока. Их можно согнуть под любым углом, соответствующим наклону вашей кровли.

На схеме наглядно показано, как должен располагаться желоб относительно свеса крыши.

Согните язычок кронштейна под углом, соответствующим вашему скату.

Закрепите кронштейн с помощью саморезов

Обратите внимание: систему водостока удобнее монтировать ещё до конца монтажа кровельного материала, чтобы он вам не мешал. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр

Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр

Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр.

Закрепите кронштейны по всему скату на расстоянии не более 60 см друг от друга.

В крайнем желобе разметьте и выпилите отверстие для приёмной воронки.

Если ваш желоб металлический, слегка отогните края вырезанного отверстия в наружную сторону.

Закрепите желоб на кронштейнах с помощью клемм или гибких язычков, установите воронку.

Установите заглушку в конце желоба.

Если вы устанавливаете внутренние или наружные углы, соединительные муфты, то обрезиненные части нужно обработать силиконом.

Зазор между желобами при соединении не должен быть больше 2 мм.

Установите колено водосточной трубы, которое направит водосток ближе к стене и закрепите на стене муфты для монтажа труб.

Установите сливные трубы и закройте муфты винтовыми замками или клеммами.

Установка внутренних водостоков на плоской крыше своими руками

Внутренний водосток – конструкция более сложная в монтаже, чем наружный. Она тоже требует тщательных расчётов и имеет нюансы в установке:

Ни в коем случае внутренние водостоки не прячут в толще стен. Для них обустраивают шахты или коробы

  • если трубы располагаются внутри неотапливаемых помещений, то необходимо предусмотреть их обогрев с помощью кабеля;
  • если в здании есть чердак, в нём обустраивают утеплённый трубопровод с уклоном;
  • в стояках следует предусмотреть окошки для прочистки в случае засорения.

Расчёт внутреннего водостока

Для внутреннего водоотвода требуется по одной приёмной воронке на каждые 0.75 м² кровли. Сечение трубы стока – 1 см на те же 0.75 м². Специалисты не рекомендуют приближать стояки водоотвода к наружным стенам, чтобы избежать их промерзания.

Для крыши площадью 200 м² достаточно сливной трубы диаметром 100 мм.

Монтаж внутренней водосточной системы своими руками: видеокурс

Внутренний водосток можно изготовить самостоятельно, но, если вы не уверены в своих силах, лучше доверьте это профессионалам. Видеокурс о том, как установить внутренний водосток своими руками:

Особенности расчета водосточных желобов и труб

При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м 2 .

Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих. Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных — 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

Важно знать, что количество соединительных муфт для желобов всегда ровно на одну единицу меньше, чем самих желобов. Подсчет количества крепежных крюков ведут по следующей формуле :

Подсчет количества крепежных крюков ведут по следующей формуле :

где N – количество крюков;

L – длина карниза;

0,6 – рекомендованный нормативной документацией шаг между крюками.

Подсчет количества водосточных труб можно найти, используя формулу :

где N – количество водосточных труб;

Нкарниза – высота от земли до карниза;

Низгиба – высота изгиба трубы;

Lвставки – длина вставки воронки;

Lтрубы – длина водосточной трубы (обычно 3 или 4 метра).

Важно знать, что для крепления каждого отрезка водосточной трубы следует использовать как минимум два хомута

Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши. С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности

В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см 2 сечения водосточной трубы приходится порядка 1 м 2 кровли

Расчет водосточной системы СНиП регламентирует с учетом влияния очень большого количества факторов, среди которых :

  • количество атмосферных осадков в году;
  • климатическая зона и максимальная отрицательная температура;
  • площадь крыши;
  • наличие дождевой канализации;
  • другие факторы.

Своевременно сделанный грамотный расчет водостока для крыши позволяет сэкономить значительные денежные средства на оптимизации количества закупаемых частей системы водоотвода.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
