Особенности выбора элементов систем водоснабжения: насосов, мембранных баков, труб, коллекторов

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Расширительный бак

Устройство для компенсации объема циркуляционной жидкости при изменениях температуры называют расширительным баком (рисунок 3).


Рисунок 3. Расширительный бак

Для чего нужен расширительный бак

В процессе работы системы холодоснабжения происходит изменение объема рабочей среды связанное с температурным расширением и сжатием жидкости.

Для предотвращения выхода из строя элементов системы устанавливается расширительный бак. Основным элементом данного устройства является мембрана разделяющая полость бака на две части, в результате чего образуются две камеры жидкостная и газовая (воздушная). В одной закачан инертный газ (азот) в другую поступает рабочая среда из системы циркуляции. Внутри воздушного отсека установлен клапан для стравливания газа в момент сильного повышения давления.

При нагреве рабочая среда расширяется, происходит повышение давления в системе циркуляции, в этот момент установленная мембрана растягивается, уменьшая объем газового (воздушного) пространства в баке. При снижении температуры жидкости объем в системе уменьшается, а находящееся в баке среда выталкивается в систему.

Пример расчета и подбора расширительного бака

Один из основных параметров для подбора расширительного бака является его объем, который рассчитывается в зависимости от используемой жидкости циркуляции. В данном примере выполним подбор расширительного бака для воды.

Исходные данные:

  • Внутренний объем контура рабочей среды – 1050 л,
  • Максимальная температура рабочей среды – 40 С (температура окружающего воздуха в момент заполнения системы),
  • Минимальная температура рабочей среды – 4 С,
  • Гидростатическое давление в точке подключения бака – 0,5 бар,
  • Высота системы – 30 м.,
  • Расширительный бак планируется установить над системой в верхней точке, принимаем статическую высоту 3 м.
  • Установленное давление срабатывания предохранительного клапана – 3,0 бар.

Пример расчета и подбора:

  1. Определяем коэффициент температурного расширения n для воды по таблице 1 равный 0,78.
Температура

мин–макс, С

n – коэффициент расширения при температуре C
ВодаВода +10% гликоляВода +20% гликоляВода +30% гликоляВода +40% гликоляВода +50% гликоля
4–50,000,010,020,030,040,04
4–100,030,080,130,190,230,26
4–150,090,160,260,360,440,49
4–200,180,270,410,550,660,74
4–250,290,390,570,750,890,99
4–300,430,540,750,971,131,25
4–350,590,700,951,191,391,53
4–400,780,881,161,441,651,81
4–450,981,081,381,691,932,10
4–501,191,301,621,952,212,40
4–551,431,531,882,232,512,70
4–601,681,782,152,522,813,02
4–651,942,052,432,823,123,34
4–702,222,332,733,133,443,66
4–752,512,623,043,453,773,99
4–802,822,933,363,794,104,33
4–853,143,263,694,134,454,67
4–903,473,604,044,484,805,01
4–953,813,954,404,845,155,36
4–1004,164,314,765,215,525,72
4–1054,534,685,145,595,886,07

Таблица 1. Коэффициент температурного расширения

  1. Объем расширения рассчитываем по формуле

Vр= Vc ‧n = 1050 ‧ 0,78 = 8,19 л., где

Vc – объем контура рабочей среды.

  1. Для компенсации потерь объема жидкости в системе, необходим запас рабочей среды в объеме 0,5% от общего, но не менее 6 литров:

\

, принимаем Vз=6 л.

  1. Исходное давление расширительного бака определяем следующим образом:

Ри= Рст + Рд = (3/10)+0,2=0,5 бар, где

Рст  – давление воздействия статической высоты системы, от места установки расширительного бака до самой верхней точки. При размещении бака над системой циркуляции жидкости высота принимается не более 3 м.

Рд – допуск для обеспечения требуемого избыточного давления в системе, принимается 0,2 бар.

  1. Максимальное давление Рмакс в системе в месте установки бака

Рмакс= Ркл — 10%(Ркл)=3,0 – 0,3 = 2,7 бар, где

Ркл – установленное давление предохранительного клапана.

  1. Эффективность определяется по формуле (закон Бойля–Мариотта)

    \

  2. Необходимый объем расширительного бака с учетом расширения рабочей среды

    \

  3. Выбираем ближайшую модель – расширительный бак NG марки Reflex с объемом 25 л. (рисунок 4) и осуществляем проверку выбора.

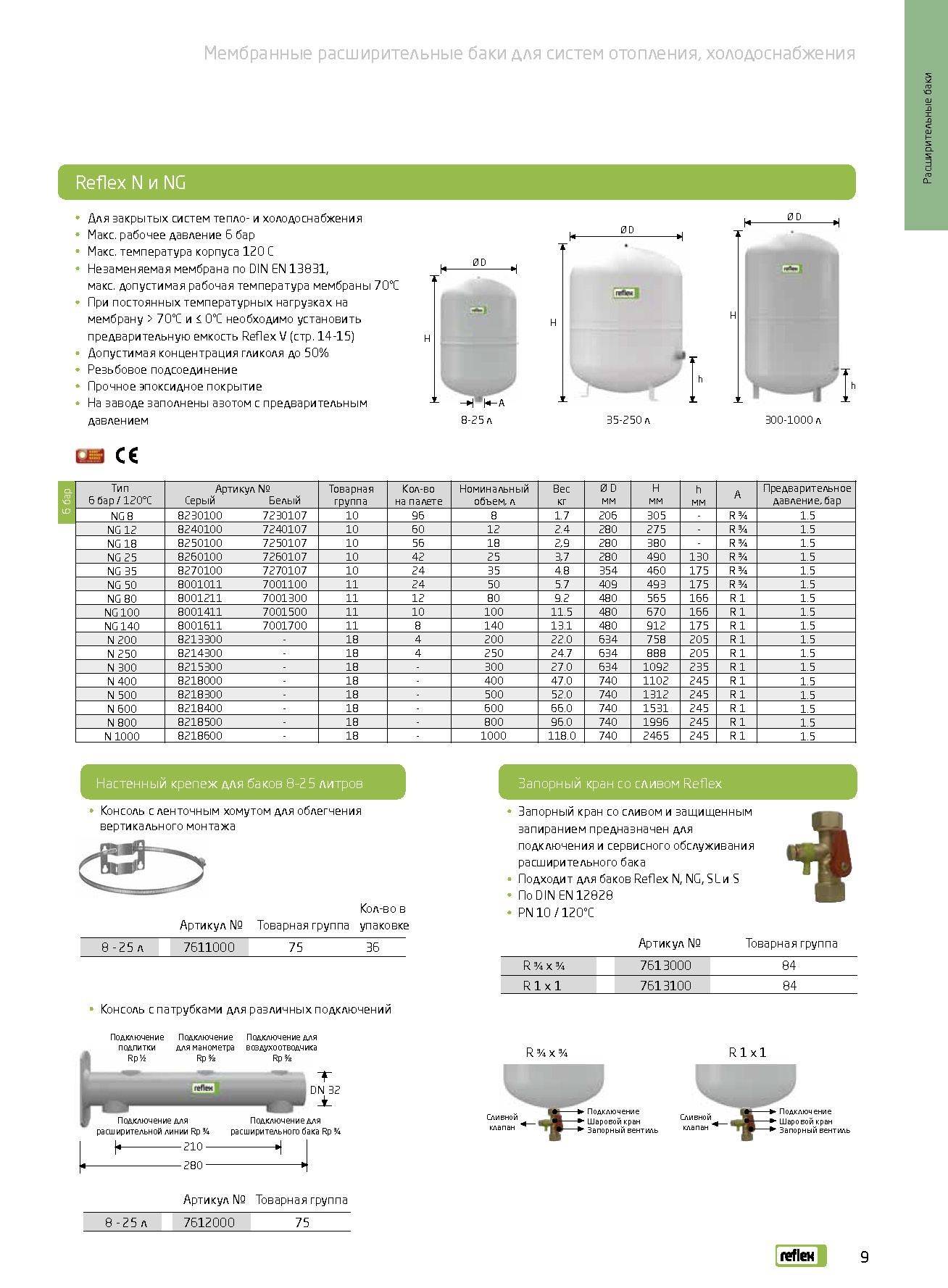

Рисунок 4. Каталог мембранных баков марки Reflex

  1. Определяем допуск объема бака для заполнения системы при стандартных условиях
    20 С

    \

  2. Минимально допустимое давление при заполнении системы

    \

  3. Максимальное допустимое давление при заполнении системы

    \}-1= \frac{25\cdot(1,5+1)}{}-1\approx1,69бар \]

Минимальное условие разницы давлений между Рмин и Рмакс должно составить 0,25 кгс/см2, в нашем случае Рминмакс=2,49-1,69=0,8 кгс/см2, условие выполняется.

В случае невыполнения необходимой разницы давлений, подбирается бак с другими характеристиками и проверочный расчет повторяется.

Какой коллектор выбрать для системы водоснабжения квартиры?

Наибольшую популярность завоевали в этом направлении коллекторы производителя FAR. Качественные коллектора по вполне приемлемым ценам. Отнесем их к среднему классу. В линейке есть коллектора под стандартное соединение через накидную гайку так и евроконус. Также на барашках есть русскоязычные надписи, что удобно.

Если рассматривать все самое лучшее, самое дорогое тогда Oventrop.

Количество выходов на коллекторе должно быть равно количеству точек водоразбора.

Например, стандартная однокомнатная квартира в новостройке, потребители:

  • Кухня (мойка) ГВС+ХВС (горячее+холодное);
  • Посудомоечная машина ХВС;
  • Унитаз ХВС;
  • Ванна ГВС+ХВС;
  • Раковина ГВС+ХВС;
  • Стиральная машина ХВС.

На такую схему необходимо два коллектора: на 3 выхода для горячего водоснабжения и на 5 выходов для холодного водоснабжения.

Общие рекомендации по монтажу

  1. Обеспечить сухость, чистоту, достаточную вентиляцию предполагаемого места установки агрегата. Температура окружающей среды должна быть положительной;
  2. Обеспечить своевременное оповещение в случае возникновения внештатной ситуации, влекущей за собой повреждение деталей насоса или его полный выход из строя, а также принять меры, позволяющие компенсировать данные последствия. Это может быть установка запасного агрегата, датчика системы оповещения и так далее;
  3. Всасывающий и напорный трубопроводы должны устанавливаться монтажниками на месте;
  4. Если имеются подсоединения к стационарным трубопроводам, установка должна быть надежно закреплена основанием к полу;
  5. Если основание агрегата не закреплено на фундаменте, присоединение к всасывающим и напорным трубопроводам должно осуществляться через гибкие шланги;
  6. Обеспечить герметичность соединений всасывающего трубопровода, прокладку коммуникаций производить с уклоном по направлению к насосу;

Обратите внимание! Не допускается передача нагрузок на насос от конструкций трубопроводов путем их опирания и иных подобных действий

  1. Для нормальной работы агрегата необходим вертикальный участок напорного трубопровода высотой не менее тридцати сантиметров;
  2. Снизу в окончании всасывающего трубопровода следует монтировать концевой клапан. Если водозабор происходит из колодцев, то он обязан располагаться на 30 сантиметров ниже предельно возможного низкого уровня воды;
  3. Площадка, на которой будет монтироваться агрегат, должна быть ровной и горизонтальной, не иметь уклона.

Подключение электричества

  1. Проконтролировать вид тока и напряжение;
  2. При присоединении УЗО установка должна быть 30 мА;
  3. Внимательно ознакомиться с данными на шильдике агрегата;
  4. Выполнить заземление устройства;
  5. Использовать при монтаже плавкие предохранители в количестве 1 шт. на 10 А;
  6. Оградить электрические контакты от воздействия влаги при монтаже и обеспечить при дальнейшей эксплуатации защиту от намокания;
  7. Все силовые кабели должны соответствовать всем региональным стандартам.

Ввод агрегата в эксплуатацию

  1. Проверить достаточность уровня воды в емкости или водоеме, давление на входе в насос. При вероятности опорожнения всасывающего трубопровода наблюдать за установкой, чтобы не допустить режим работы без жидкости;

Обратите внимание! Запрещена работа насоса в режиме «сухой ход». Нужно расположить поплавковый выключатель или электроды контроля уровня воды для защиты от сухого хода так, чтобы при низком уровне жидкости или обратном токе через клапан происходило отключение насоса

Далее наполнить его, залив жидкость в заливную горловину. Это необходимо для нормальной работы агрегата, так как он может выполнять свою функцию только полностью заполненный водой.

  1. Спустить наружу воздух из системы путем открытия вентиля на напорном трубопроводе;
  2. Очень важным моментом будет являться то, что в случае изменения настройки насоса реле давления должно быть заново установлено таким образом:
  • снять крышку с реле;
  • открыть вентиль на напорном трубопроводе и одно сливное отверстие;
  • установить требуемое давление выключения на нейтральной рукоятке;
  • включить установку;
  • перекрыть точку отбора;
  • завизировать давление выключения на манометре и скорректировать при надобности поворотом центральной рукоятки;
  • выключить руками с помощью главного выключателя;
  • вернуть обратно крышку реле.


Настройка реле давления

Вся система при должном уходе и контроле прослужит долгое время. Она обладает достаточной автономностью и надежностью при надлежащем монтаже. Это будет являться лучшим решением для загородного дома или коттеджа.

Комплектующие для труб из полипропилена

Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен  и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.

Для труб из полипропилена выпускается большое количество комплектующих

При их покупке важно выбирать детали от того же производителя, что и трубы. Муфты. Наиболее простая соединительная деталь

По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы

Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы

Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у  двух противоположных концов элемента разный.

Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.

Уголки. Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.

Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.

Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.

Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.

Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки

Крестовины и тройники. Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.

Обводы. Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.

Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.

Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.

Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам

Почему нужно уметь подбирать гидробак?

Гидроаккумулятор для систем водоснабжения выполняет две важные функции:

  • поддержку постоянного давления в водопроводе;
  • защиту насоса от слишком частых включений и выключений.

Его схема устройство довольно простая – есть металлический бак, который разделен на две части каучуковой мембраной. В самой мембране находится вода, а необходимое давление создается воздухом, который закачивается во вторую часть бака.

Таким образом, при использовании воды в точках потребления, погружному насосу не приходится включаться каждый раз, когда открывается кран. Ведь в груше есть определенный запас воды под давлением, достаточным для нормальной работы водопровода. А насос будет включаться только тогда, когда этот объем упадет до установленного минимума.

При этом нужно учитывать, что максимальное допустимое число включений насоса – 20-30 раз в час. А оптимальное – 15-20 раз. Поэтому, нужно заранее знать, как выбрать гидроаккумулятор для водопровода, чтобы не допустить ошибок.

Как проверить и накачать расширительный бак. Какое должно быть давление в установленном расширительном баке

Перед установкой расширительного бака требуется провести проверку давления. Для нормальной работы всей системы это важный момент. Определитесь, где у вашего гидроаккумулятора находится воздушная камера. При покупке аппарата вы получаете инструкцию, в которой есть схемы подключения и внутреннее устройство бачка. Снимите или открутите заглушку со стороны воздушной камеры. Под ней располагается золотник, такой как на камере автомобильного колеса. Замерьте давление в воздушной камере.

Как правило, техническая документация содержит такую информацию. Полагаться на эти цифры не стоит. В процессе транспортировки, да и просто со временем, какое-то количество воздуха может выйти из системы через неплотности в соединениях. Неправильный установленный перепад давления в воздушной камере и системе отопления постепенно снизит эффективность работы всей тепловой установки. Перед замерами не надо заполнять бак водой. Просто заполните систему водой.

Теперь надо подогнать перепад давления под свою тепловую установку. Допустим, рабочее давление в трубах составляет 1,3 бар. Разница между давлением в системе и воздушном отсеке бака должна быть оптимально 0,3 бар. Таким образом мембрана всегда будет всегда поджата со стороны теплоносителя. Это необходимо, чтобы при снижении температуры в отопительной системе не происходило засасывание воздуха в воду. Слабым местом в этом случае являются воздухоотводчики работающие в автоматическом режиме. Именно они могут пропускать воздух в тепловую систему, а это недопустимо. Если нужный перепад не соответствует требованиям, требуется подкачать или стравить воздух из камеры бака.

После процедуры замеров заполните трубы водой, и запускайте котел.

Общие сведения

Особенности устройства

Объем бака должен соответствовать размеру помещения для отопления, параметр лежит в пределах 200 – 3000 кубометров. Чтобы сохранять тепло, между емкостью и внешним материалом прокладывают слой теплоизоляции, имеющий толщину 5 – 10 сантиметров. Внутреннее устройство бака зависит от типа конструкции.

К основным деталям относят:

1.теплообменник (один или два),

2.электронагреватель трубчатого типа.

3.анод магниевого типа.

Двухконтурные системы содержат теплообменники. Данные устройства в баке представлены змеевиками из медного материала. Электронагреватели способствуют сохранению температуры носителя в контурах при неполадках с котлом.

Как работает бак

В стандартной системе, то носитель тепла нагревают в специальном котле твердотопливном типе, который далее идет по трубам в направлении радиаторов. В отопительных приборах носитель охлаждается, по второй линии поступает назад в обогреватель.

Буферный накопитель заполняется нагретой водой. При наполнении емкости с помощью насоса теплоноситель перекачивается в отопительную систему. В это время котел прогорает, на время закладки топлива отопительные устройства будут получать тепло из бака аккумулятора.

Плюсы бака накопителя

Если в системе отопления есть бак, то такая система может обогревать здание в течение длительного времени при полном отключении котла. Водяной контур в котле имеет хорошую защиту от закипания, поломок. Если резко повысится температура носителя, бак аккумулятор примет на себя избыток тепла, чем обеспечит защиту котельного оборудования. Система оснащается блокировкой от поступления холодного теплоносителя по линии обратного течения в горячий теплообменник во время поломки циркуляционного насоса.

Если отопление состоит из нескольких контуров, то бак распределяет тепловую энергию носителя, позволяя нескольким линиям функционировать самостоятельно. Данная возможность позволяет снижать затраты теплоэнергии, топлива.

Внимание! Установка бака имеет высокую стоимость, также повышаются требования к условиям размещения оборудования

Водоснабжение

Система технических устройств, предназначенная для доставки воды из артезианских скважин или с поверхности до потребителя это и есть водоснабжение. Обеспечивается водоснабжение при помощи водопровода. Водопровод в зависимости от назначения может быть хозяйственно-питьевой, промышленный и пожарный.

Сама система водоснабжения делится на централизованную и индивидуальную.(можно почитать про виды водоснабжения) Централизовано вода доставляется потребителю в городах, поселках, больших селах и деревнях. Частные домовладельцы организовывают индивидуальное водоснабжение. Из одного источника можно организовать индивидуальное водоснабжение на несколько частных домов.

На фото ниже представлена индивидуальная система водоснабжения с применение гидроаккумулятора.

Коллектор – что это?

Коллектор — это специальное сантехническое устройство. Он изолирует один поток воды для потребителя. Он похож на тройник; из одного выходят несколько труб. Диаметр входного отверстия должен быть на 20-30% больше диаметра выходного отверстия. Это единственный способ обеспечить комфортное водоснабжение.

Коллектор задает направление потока воды. Благодаря имеющемуся давлению в кране, потребление остается стабильным — давление не падает. И ничего не меняется при открытии крана. Диаметр трубы определяет количество воды, проходящей через трубу.

Системы водоснабжения с коллекторами проще в эксплуатации, чем обычные системы с использованием Т-образных труб или элеваторов. Однако стоимость последнего в 8-10 раз выше. Коллекторы не используются, когда бюджет домовладельца ограничен. Они дорогие и могут стоить до 6 000 рублей.

Правильный выбор

Придя в магазин, помним о том, что расширители разделяются по использованию в отоплении или водоснабжении.

Часто, различить модели внешне, невозможно, устройство даже красятся в один цвет, как правило, в красный.

Различия в свойствах мембраны может привести к авариям, если установить модель, которая не подходит по характеристикам.

Обращайте внимание на характеристики прибора, которые указаны на шильдике. На табличке располагаются данные о характеристиках устройства

На табличке располагаются данные о характеристиках устройства.

Если указано, что давление 10 бар, температура +70 градусов, то модель предназначена для трубопроводов с холодной водой.

Надпись на табличке: температура +120 градусов, 3 бар – такое устройство подлежит монтажу на отопление.

Следующее, на что нужно обратить внимание – это объем стальной емкости, которая определяется так:

  • объем моделей для отопления должен равняться 10 процентам от количества теплоносителя, который используется в трубопроводе. Такой расчет позволит установить расширитель с небольшим запасом;
  • для ХВС устройство подбирается, исходя из параметров насоса, который не должен производить больше 50 циклов включения/отключения в час. Консультант в магазине подскажет точный параметр расширителя. Про прямой цанговый фитинг прочитайте здесь;
  • бак для бойлера подбирается исходя из 10 процентов объема водонагревателя.

 ВАЖНО! Для бойлера устанавливают расширитель, применяемый в холодном водоснабжении

Устройство гидробака

Конструктивно гидробак представляет собой герметичный полый цилиндр из металла.

Внутри находятся мембрана, которую еще называют «груша», из специальной резины – бутила или синтетического этилен-пропиленового каучука.

Эти материалы прочны, соответствуют всем санитарно-гигиеническим требованиям и устойчивы к бактериям. Мембрана разделяет полость на две части, в одной из которых накапливается вода. Вторая занята сжатым воздухом, который и выталкивает воду из гидробака в систему при открытии крана.

 Работа гидроаккумулятора происходит циклично:

  1. При уменьшении давления воды в системе (когда вода из гидробака уже выбрана) срабатывает датчик давления, и происходит запуск насоса для подачи воды.
  2. «Груша» заполняется водой, ее объем увеличивается. Воздух сжимается, давление в баке растет.
  3. Реле давления подает сигнал, и насос прекращает свою работу.
  4. При потреблении воды вновь срабатывает реле давления и цикл повторяется.

 Существует ряд причин, для чего нужен гидроаккумулятор в системе водоснабжения:

Главная задача – благодаря гидроаккумулятору запуск и выключение насоса происходят реже. Двигатель не перегревается и дольше не выходит из строя. Кроме создания запаса воды накопитель смягчает гидравлические удары в системе водопровода. Воздух, содержащийся внутри баллона, уменьшает перепады давления в трубопроводе благодаря способности к сжатию

Как итог, меньше изнашиваются все элементы системы

Во время отключения электричества в гидробаке остается резервный запас воды, что важно при частых перебоях случае в электроснабжении

Коллекторная разводка — что это такое?

Схема трубопровода с коллектором предполагает, что в системе находится особый водосборник, соединенный с каждым «потребителем» транспортируемой жидкости. Проще говоря, все радиаторы или краны подключаются отдельными трубопроводами к Коллекторная разводка трубраспределителю (коллектору).

Сам коллектор монтируется на каждом этаже дома в специальном шкафу. В отопительной системе нагретая жидкость подается не на батареи, а в коллектор. В свою очередь, радиаторы подключаются не к прямой или обратной трубе, а к соответствующим коллекторам.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
