Как выбрать саморегулирующий кабель для обогрева водопроводной трубы

Технические характеристики

Технических характеристик всего две: это мощность и возможная температура нагрева. Мощность термокабелей колеблется от 5 до 150 ВТ/м. Заранее стоит отметить, что кабель мощностью 150 Вт в условиях частных домов или квартир навряд ли кому-то пригодится. Это будет просто необоснованная трата денег. Нет смысла вкладывать в проект излишнюю надежность, которая никогда не пригодится, тем самым увеличивая стоимость системы.

В условиях современной России актуально использовать в личных целях, т.е. в частных домовладениях, кабели мощностью от 5 о 25 Вт в зависимости от требуемой температуры нагрева или, в случае с обогревом труб, глубины заложения.

Второй технической характеристикой является температура нагрева. Существует три вид кабеля:

  • Низкотемпературные
  • Среднетемпературные
  • Высокотемпературные

Граничными отметками являются 60, 120 и 240 градусов. Как часто в условиях дома нам требуется температура воды в 120 градусов? Да в общем-то никогда. Возможность производства таких кабелей предусмотрена для использования крупными фирмами. Средне- и высокотемпературные кабели требуются для различных технологических процессов в условиях севера, модернизации больших жилых комплексов или прогрева огромных объемов воды. Использование таких кабелей в условиях частных домовладений не оправдано.

Подведём небольшой под итог: идеальный термокабель для частного домовладения – это устройство с мощностью от 5 до 25 Вт, с возможностью нагрева до 60 градусов. Если быть откровенным даже такой термокабель вряд ли хоть раз за свою эксплуатацию сможет использовать свой потенциал полностью.

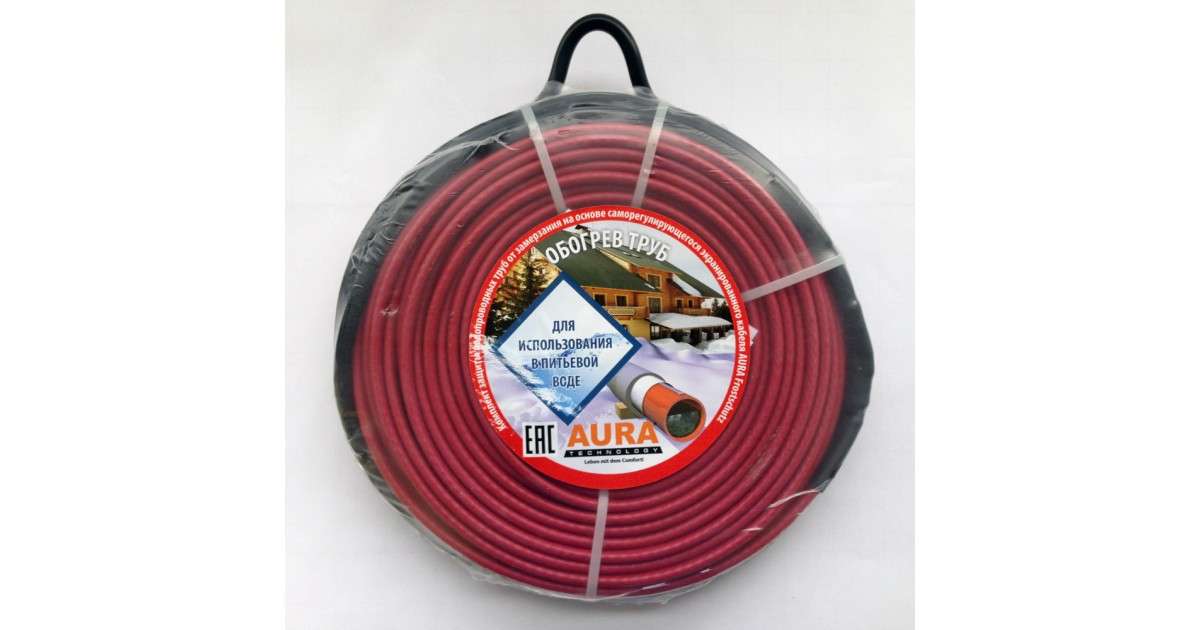

Aura FS Inside 10-6


​Фото:https://market.yandex.ru

В комплектацию Aura FS Inside входят евровилка и универсальная муфта для быстрого подключения и удобства заведения кабеля внутрь трубы. Оболочка изготовлена из пищевого полимера – он не выделяет токсичных отходов при контакте с жидкостями, что гарантирует безопасность использования воды в любых целях. Длина 60-ваттного кабеля — 6 метров. В качестве изоляции жил применяется модифицированный полиолефин. Комплект способен стабильно функционировать в сложных условиях и может монтироваться при отрицательной температуре. Минимальный радиус изгиба 15 мм позволяет обматывать кабель вокруг очень тонких труб.

Греющий кабель саморегулирующийся AURA FS Inside 10-6

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4
Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

бронированный, защитный экран или оплетка

Ошибка №5
Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

слой изоляции

две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Типы греющих кабелей

Два основных типа греющих кабелей:

  • саморегулирующийся;
  • резистивный.

Особенность первого типа — способность изменять температуру в зависимости от температуры окружающей среды (чем ниже падает температура окружающего воздуха или грунта, тем сильнее нагревается кабель). Второй тип — резистивный — имеет постоянную установленную температуру, которая зависит от величины сопротивления кабеля.

Саморегулирующийся кабель

Саморегулирующиеся кабели применяются в основном для обогрева труб, резистивные — в системах теплого пола, оттаивания кровель или для подогрева бетона.

Кабели могут монтироваться снаружи или внутри трубы, могут быть с заземлением или без него. Последние можно использовать для труб в грунте.

По комплектации большинство популярных в России греющих кабелей также делятся на два типа:

  • в комплектах;
  • отрезные.

Укомплектованные модели удобнее, так как не требуют покупки и монтажа дополнительных комплектующих и аксессуаров. Отрезные — более универсальны. Они позволяют обслуживать участки трубопроводов любой длины, но требуют специфических навыков при монтаже.

Конструкция

Электрический ленточный, представляет собой кабель, который можно протянуть внутри трубы. Нагревательный кабель имеет в своем сечении следующие элементы:

  • Проводник из металла
  • Нагревательный кабель покрыт термостойкой изоляцией из поливинилхлорида (ПВХ)
  • внутренний изоляционный слой покрыт фторопластовым защитным покрытием.
  • Все проводники покрыты экраном из медной сетки.
  • Последний, внешний слой изоляции нагревателя также выполнен из термостойкого ПВХ-покрытия.

Внешний изоляционный слой на греющем кабеле обладает следующими свойствами. Он не только устойчив к влаге и высоким температурам, но и полностью устойчив к агрессивным химическим средам.

Кроме того, греющий кабель для протяжки внутри водопроводных труб изготовлен из материалов, состав которых одобрен для использования в пищевой промышленности. Поэтому его можно устанавливать в трубах для питьевой воды.

Также, нагревательный кабель, часто, оснащен регулятором температуры, благодаря этому он является саморегулирующимся и позволяет устанавливать собственную температуру.

Это позволяет контролировать температуру внутри установки без вмешательства человека. Если температура превысит установленные значения, автоматический регулятор отключит систему. Эти особенности устройства предотвращают перегрев и экономят потребление энергии.

Греющий кабель для установки внутри трубы имеет следующие преимущества:

  • Надежная работа
  • Высокая безопасность.
  • Нагревательный кабель можно использовать как в помещении, так и на улице
  • Простота установки и эксплуатации.
  • Возможность экономии энергии за счет автоматизации

Пожалуй, единственным недостатком этих нагревательных приборов является их зависимость от электроэнергии. По этим причинам целесообразно устанавливать дополнительные источники.

Устройство и виды кабелей


Греющий кабель представляет собой плоскую ленту с расположенными параллельно проводниками. Между ними имеется элемент, который накапливает тепло и передает его на трубу. Это саморегулирующийся вид обогрева. Преимущества:

  • Ленту можно резать, при этом сохраняется работоспособность.
  • Если элементы перекрещиваются, они не перегорают.

Принцип работы саморегулирующего кабеля заключается в постоянной температуре, создаваемой нагревательными жилами. Проводники только проводят ток, а греется пластиковый элемент между ними. Чем выше температура пластика, тем меньше теплоотдача на трубу, и наоборот, если полимер начинает остывать, он отдает больше тепла. В процессе работы кабель самостоятельно регулирует температуру. Срок службы около 10 лет, но стоит он дорого. Если вопрос промерзания водопровода стоит остро, экономить не рекомендуется, так как резистивный кабель, более дешевый, не имеет такого рабочего ресурса.

Принцип работы резистивного кабеля основан на способности металла греться и отдавать тепло. При этом количество тепла всегда одинаковое. Если на улице –20, толку от такого кабеля будет мало. Он подходит только для регионов, где температура редко опускается ниже нуля.

Если при монтаже проложить резистивные провода рядом друг с другом или случайно перекрестить их, скорее всего они сгорят от перегрева. Другой минус – нельзя использовать часть катушки провода. Если купить провод определенной длины, его необходимо использовать весь, иначе при обрезке работать не будет.

Резистивные провода бывают одно- и двухжильные. Вторые дороже, но покупают их чаще, так как в эксплуатации этот вариант удобнее. На одном конце двужильного провода имеется заглушка, а другой подключается к электросети с помощью вилки. Одножильный провод подключается к сети обеими сторонами, что не всегда возможно.

Составными частями любого греющего провода являются:

  • Внутренние жилы – одна или несколько. Чем больше количество, тем больше тепловыделение.
  • Защитная оболочка. Алюминиевый или медный экран и пластиковая изоляция.
  • Финальная оболочка из поливинилхлорида.

Внутренние и внешние кабели


Внутренний кабель

Греющие кабели бывают двух видов – для установки снаружи или внутри трубы. Данные характеристики прописываются в инструкции. Менять местоположение запрещено.

Греющий кабель для водопровода внутри трубы подходит для изделий с диаметром больше 40 мм, так как толщина кабеля будет перекрывать движение воды. Монтаж внутри более сложный, вдобавок поверхностный материал должен соответствовать критериям безопасности, если он применяется для обогрева трубы с питьевой водой:

  • Оболочка должна быть химически нейтральной и не выделять опасных веществ в воду при нагревании.
  • Должны соблюдаться нормы защиты по системе IP – не ниже индекса 68.
  • Финальная оболочка должна быть абсолютно герметичной.

Уложить провод на внешнюю часть трубы просто. Нужно укрепить его с помощью пластиковых хомутов или клеящейся ленты

Важно соблюдать равномерность обмотки. Чтобы кабель не грел грунт или воздух, сверху его покрывают теплоизоляционным материалом вместе с трубой

Монтаж кабеля снаружи трубы

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

  1. Один ряд кабеля вдоль трубы по прямой.
  2. Многорядно, ряды располагаются параллельно друг другу.
  3. По волнистой линии. Коэффициент для расчета длина кабеля – 1,6 – 1,7.
  4. Кабель обвивает трубу по спирали. При укладке по такой схеме длина кабеля будет в 2 раза больше длины трубопровода.
  5. Смешанная схема, когда применяются несколько методов закрепления кабеля. Схема уместна, если на участке трубы имеются распределительные узлы или запорные краны.

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Полипропиленовые трубы перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.

С помощью, каких способов можно сделать обогрев водопроводных труб кабелем?

Для начала вам следует изучить, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом. После этого вы сможете ознакомиться с дополнительными системами обогрева водопроводных труб.

По трубе

Этот обогрев водопроводных труб применяется намного чаще. Этот процесс обусловлен удобностью монтажа системы. Также этот способ крепления включает в себя дополнительные виды. Ниже мы ознакомимся с каждым видом по отдельности.

Вдоль трубопровода

Монтаж греющего кабеля для водопровода с помощью этого способа выполнить достаточно легко. В этом случае крепить кабель для обогрева водопроводных труб необходимо внизу. Благодаря этому вы сможете обеспечить полную безопасность своей системе от механических повреждений. Обычно процесс замерзания в трубе начинается снизу. Именно поэтому вы сможете предотвратить этот процесс. Если вы планируете проложить несколько кабельных линий для обогрева трубы, тогда выполнять этот процесс необходимо по схеме ниже.

Крепления греющего кабеля к водопроводным трубам следует выполнять с помощью алюминиевого скотча. Он способен не только закрепить проводник, но и увеличить его теплоотдачу. При необходимости вместо скотча вы сможете использовать клейкую ленту.

Особое внимание необходимо уделить монтажу греющего кабеля для водопровода через углы. В этом случае проводник лучше всего размещать, как изображено на картинке ниже

Если вам интересно, то можете прочесть про установку электрокамина.

Спиралью

Если в вашем регионе замечены слишком низкие температуры, тогда размещать свой кабель лучше спиралью. В этом случае вы сможете значительно улучшить качество обогрева. Укладку кабеля для водопровода в этом случае необходимо делать следующим образом:

В этом случае нагревательный кабель будет обматываться с припуском. После этого петли необходимо завернуть в обратном направлении.

Отдельные узлы

В местах монтажа кранов или задвижек вам потребует больше нагревательного кабеля. Здесь вы сможете увидеть большой отвод тепла. Именно поэтому ниже вы сможете увидеть схемы монтажа обогревательного кабеля для водопровода.

Также мы рекомендуем просмотреть видео, которое поможет выполнить обогрев водопроводных труб кабелем своими руками.

Отдельное внимание вам следует уделить установке термодатчика для водопроводных труб. Для того чтобы предотвратить перегрев кабеля вам следует размещать датчик в самой холодной точке трубы

Место установки лучше всего обклеить алюминиевым скотчем.

Внутри трубы

Монтаж греющего кабеля в трубе необходимо осуществлять только в том случае если у вас нет возможности провести обогрев снаружи. Чаще всего этот способ используют, если водопровод уже смонтирован или находится в недоступных местах. Этот способ может иметь ряд недостатков, к которым относят:

  • Может уменьшиться просвет трубы.
  • Со временем проводник может начать зарастать налетом.
  • В водопроводе добавиться новая точка, которая понижает надежность контура.
  • Монтаж греющего кабеля осуществляется только на прямолинейных участках.

Когда вы выполняете обогрев водопроводных труб кабелем, тогда следует помнить, что этот способ тоже может иметь  ряд преимуществ. Для того чтобы выполнить установку проводника внутри необходимо придерживаться инструкции:

  1. Сначала на трубу необходимо надеть сальниковый узел.
  2. В месте водопровода вам следует монтировать тройник.
  3. Кабель нужно проложить аккуратно до проблематичного участка.
  4. Теперь сальниковый узел закручивается и герметизируется.

Как видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного.

Саморегулирующийся греющий кабель


Фото: pokupki.market.yandex.ru

Греющие кабели SRL MHL для эффективных систем отопления. Создание комфортных условий в жилищах, офисах и других помещениях, где подолгу находятся люди, и их сохранение от вредных воздействий в непогоду – не единственная проблема, с которой успешно справляются нагревательные кабели производства E&S TEC CO. Изделия прекрасно показали себя и на промышленных объектах. Область их эффективного применения практически безгранична. Если не знаете, греющий кабель для водопровода какой выбрать, то стоит присмотреться к этому образцу.

Саморегулирующийся греющий кабель

Преимущества:

  • Решение широкого спектра задач
  • Не боится прямого контакта с водой
  • Защита водопровода, находясь внутри него самого
  • Сохранение плюсовой температуры при любых морозах
  • Поддержание постоянной температуры в емкостях с техническими жидкостями
  • Препятствует образованию наледи

SpyHeat SHFD-25-1000


​Фото:https://market.yandex.ru

Экранирование модели обеспечивает защиту от электромагнитного излучения. Тепловыделяющие жилы закрыты фторопластовой изоляцией. Они отличаются надежностью и устойчивы к локальным перегревам. Термостат с фиксированной температурой включения упрощает наружное использование. Диаметр кабеля составляет 8,5 мм, длина — 40 метров. Он рассчитан на работу от бытовой электрической сети напряжением 220-240 В. В комплектацию входят все необходимые элементы для самостоятельного монтажа и быстрого введения системы в эксплуатацию.

Греющий кабель резистивный SpyHeat SHFD-25-1000

Критерии выбора

Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку

При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант

Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.

Подробнее об оплетке вы можете узнать из видео:

Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.

Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!

Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м

Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.

Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:

  • диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
  • 25-40 мм — 16 Вт/м;
  • 40–60 мм — 24 Вт/м;
  • 60–80 мм — 30 Вт/м;
  • >80 мм — 40 Вт/м.

Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии

Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto

Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).

Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!

Полезные советы касательно монтажных работ

Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:

Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель

Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание. Для обогрева потребуется разное количество тепла на разных участках
Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным;
Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание

Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля;
Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба
В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;
В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника;
Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы;
Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С. Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов;
При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.

Датчик температуры для саморегулирующегося греющего кабеля

Греющий кабель 1 м для обогрева труб саморегулирующийся


Фото: pokupki.market.yandex.ru

Готовая к установке секция саморегулирующегося греющего кабеля, мощностью 16 Вт/м., неэкранированного, применяется для обогрева снаружи бытовых и промышленных трубопроводов, труб водопровода, канализации. Основой нагревательного саморегулирующегося кабеля служит полупроводящая матрица, внутри которой расположены две токопроводящие медные жилы. Выделение тепла происходит в матрице, сопротивление которой меняется в зависимости от температуры поверхности, что обеспечивает эффект саморегулирования (при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот). Благодаря эффекту саморегуляции, самонагревающийся греющий кабель не будет перегреваться или перегорать даже когда его отдельные участки запираются.

Греющий кабель 1 м для обогрева труб саморегулирующийся

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Как устроен греющий кабель для водопровода

Греющий провод состоит из 2-ух проводников – горячего (нагревательного) и холодного (электрического), штепсельной вилки и термоограничителя. Проводники соединены между собой лазерной спайкой.

Элемент нагревающий водопровод на 100% защищен от попадания влаги, т.к. его внешняя изоляция бесшовная. Изоляция также уберегает кабель от химического воздействия и от высокой температуры. Термоограничитель выполняет роль регулятора температуры трубы, он отключает питание, когда температура поднимается до 15°С. Питание возобновляется при опускании температуры до 5°С. Таким образом обеспечивается максимальная экономия электроэнергии.

Какой мощности требуется греющий кабель для водопровода

Выбор конкретной мощности изделия зависит от многих факторов, включая регион проживания, принцип прокладки водопровода, диаметр используемых труб, наличие или отсутствие утеплителя и способа монтажа обогревательного элемента (внутри или снаружи трубы). Каждый производитель предлагает подробные характеристики изделия и таблицы, в которых описывается зависимость расхода кабеля на метр трубы. Таблица формируется отдельно для конкретной модели провода (мощности).

При наличии среднего утепления водопровода с использованием пенополистирольной скорлупы 30 мм, при умеренном климате на обогрев каждого метра трубы изнутри достаточно воспользоваться кабелем мощностью 10 Вт/м. При наружном обогреве подойдут изделия мощностью не ниже 17 Вт/м. Чем ближе север, тем выше мощность провода.
