Особенности монтажа колен водосточной системы

Что входит в водосточную систему

Водосточная система изготавливается посредством разных материалов. Каждый из них наделен своими преимуществами и недостатками, так как идеального в мире ничего не бывает.

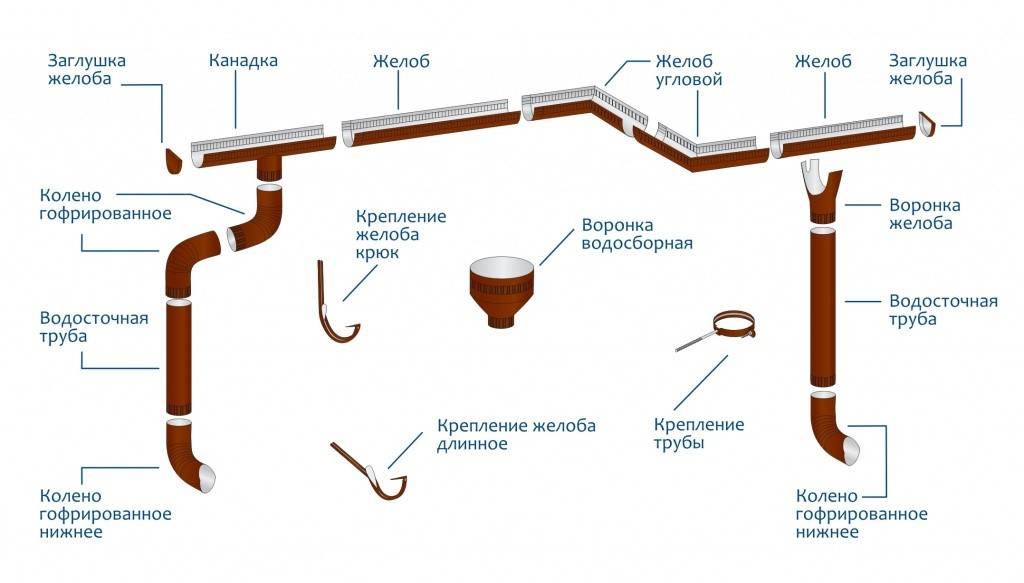

В состав водосточной системы входят следующие элементы:

  • оцинкованные желоба водостока или желоба из других материалов;
  • углы желоба;
  • крепежные элементы, т.е. кронштейны;
  • соединители труб для увеличения всей системы;
  • воронка для сбора воды;
  • специальные элементы – хомуты, посредством которых система прикрепляется к строению;
  • водосточная труба;
  • при отводе трубы в разных направлениях – тройники;
  • сетка для защиты от попадания крупного мусора в воронку;
  • кольцо универсальное.

Инструкция по монтажу водосточной системы

  1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
  2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
  3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
  4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

    Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

  5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.

    Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

    По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

  6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
  7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
  8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.

    Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

    Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Монтаж водостока

Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли

Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)

Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:

Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;
Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
Рекомендации специалистов по монтажу кронштейнов:
Обязательно нужно соблюдать среднее выбранное расстояние

В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
В среднем шаг крюков составляет не более половины метра;
Общий уклон нужно делать постепенно, без резких переходов.

Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения

Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;

В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора;
Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;

Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;

Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;

После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;

Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока;
Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов;
Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.

Советы от профессионалов по монтажу водостока:

  1. Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
  2. Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
  3. Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.

Виды водосточных систем для мягкой кровли

А теперь давайте рассмотрим материалы желобов, которые применяются для кровли с мягким покрытием. Чаще всего это желоба из пластика, но вполне подходят также такие варианты, как оцинкованная сталь, алюминий, медь и титан-цинк.

ПВХ желоба еще в заводских условиях покрываются слоем акрила и диоксида титана, что повышает их устойчивость к ультрафиолетовому излучению и химическим элементам дождей. Желоба из этого материала замечательно подходят для крыши из современной гибкой черепицы, т.к. благодаря их особой техники прокрашивания внутри массы, царапины заметны не будут.

Причем тут царапины? Дело в том, что кровля из современной гибкой черепицы производится таким путем: горячие битумные листы посыпаются цветной защитной посыпкой. Именно она довольно легко со временем стирается сходящими снежными массами и ледяными иголками.

Да, именно шершавая кровля славится тем, что обеспечивает отсутствие лавиносходящего снега, но при этом снег нередко захватывает с собой удерживающие мелкие частицы посыпки. Вот эти крошки нередко царапают водосток

Поэтому, если вас важно сохранить его внешний вид и долговечность, выбирайте водосточную систему из материала с качественной, устойчивой к царапинам покраской

Популярны также для крыш из мягких материалов медные желоба. Такие изготавливается из обычного медного листа, без какого-либо покрытия – в нет необходимости. Соединяется они при помощи пайки или фальца. Единственный минус таких желобов состоит в том, что со временем медь окисляется и покрывается патиной, приобретает зеленоватый оттенок. Но в сочетании с современными кровлями из гибкой черепицы такой водосток смотрится необыкновенно!

Вот так выглядит прямоугольный медный водосток:

А это установка полукруглого медного водостока:

Современные металлические элементы водосточной системы покрываются полимерным материалом, которое позволяет им сохранять свой цвет и противостоять повреждениям и коррозии. Плюс таких водосточных систем в том, что их очень легко подобрать под уже имеющийся цвет фасада дома и крыши, т.к. производятся они в самой широкой цветовой гамме. Соединяются такие желоба при помощи замков, специальных скоб и защелок на резиновой прокладке.

Алюминиевые желоба изготавливаются с антикоррозийной защитой, краской и лаком разных оттенков. Соединяется такие жалобы при помощи специальной пасты или силикона. Для крыши из мягкого материала преимущество в том, что такие водосточные элементы легко формируются до нужной формы и подрезаются до нужной длины, без чего не обойтись при обустройстве крыши сложной формы. Почему мы об этом говорим? Дело в том, самые необычные архитектурные решения и сложные по своему устройству крыши покрываются гибкими материалами.

Необычно также выглядят мягкие кровли с водосточной системы из титан-цинка. Это сплав цинка с минеральной добавкой, которая придает ему серебристо-серый цвет, с блеском или без него.

Единственная сложность – это соединение таких желобов, для чего приходится применять специальные паяльные пасты. Но смотрятся водосточной системы из титан-цинка тоже замечательно, не говоря уже об их знаменитом качестве и долговечности. А как сделать водосток на мягкой кровле не из пластика, мы расскажем чуть позже.

Важно отметить, что легко и без проблем обычно соединяются пластиковые трубы, а вот металлические иногда приходится варить:

Рекомендации по эксплуатации водостоков плоских крыш

В процессе эксплуатации зданий и сооружений, оснащённых плоской кровлей, для предотвращения подтопления внутренних помещений необходимо выполнять ряд мероприятий, обеспечивающих недопущение подобных явлений.

Вот что следует делать в этих целях:

  • выполнять очистку водоприёмных воронок от листвы и прочих посторонних предметов;
  • проверять герметичность стыков конструктивных элементов и, в случае их разгерметизации, восстанавливать её (менять уплотнительные резинки и манжеты, использовать герметик);
  • при наличии финансовой возможности создать систему электрического подогрева (греющий кабель), обеспечивающую отсутствие снега и льда в местах стока воды (воронки, желоба и т.д.).

Выполнение данных мероприятий позволит избежать негативных явлений, вызываемых проникновением воды к строительным конструкциям и на поверхность земли вблизи фасада здания.

ледяных пробок в

Колено трубы LINKOR 45 ⁰ (алюминий толщина 2 мм)

Колено трубы предназначено для обеспечения перехода от воронки к водосточной трубе или от одной трубы к другой, а также обхода выступающих частей зданий. Также колено применяется для отвода воды из водосточной системы на землю или в дренажную систему.

Характеристики:

Материал: алюминий

Толщина металла: 1,2 мм

Покрытие перед покраской:хроматирование

Покрытие: Pulver порошковая краска 70 мкм

Температура нанесения порошковой краски: 240°

Диаметр: 100 мм

Цвета: все по шкале RAL и RR

Применение: подведение трубы к фасаду,слив внизу

Гарантия: 50 лет

Колено трубы используется для того, чтобы обеспечить плавный переход от водосточной трубы к воронке. Оно также применяется для обхода выступающих участков здания или обеспечения перехода между двумя трубами. Помимо этого, при помощи колена можно осуществить отвод жидкости из водосточной системы в дренажную систему или на землю.

Внешнее колено представляет собой короткую трубу, изогнутую под определенным углом. Чаще всего можно встретить модификации колен трубы с углами 60, 45 или 90 градусов. Кроме того, изделия можно выполнить под заказ. Они могут иметь любой требуемый в конкретной ситуации угол.

RAL 8017, RAL 7024, RAL 9010, RR 32,RAL 1014,RAL 1013,RAL 3005,RAL 5005,RAL 6005,RAL 7004,RAL 8019,RAL 7042,RAL 3011,RAL 9003,RAL 6020,RAL 6011,RAL 6002,RAL 9005,RAL 7035,RAL 7037,RAL 8004,RAL 1015

любой цвет по шкале RAL, RR

Где-то вычитал, что пластиковые системы недолговечны, не проверены настолько, как пишут их производители. Поэтому обратился к ЛИНКОР за алюминиевой системой

Приехал, посмотрел, потрогал, оценил соединения колена трубы и других элементов (важно, чтобы через год не разлезлось). Вроде все сделано на совесть, и выбор оттенков шикарный, правда, взял коричневый, но планирую в следующем году достраивать дачу, туда возьму что-то веселенькое! Благодарю за помощь и рекомендации по подбору!

Уже два раза покупали водосточные системы ЛИНКОР для оснащения крыш наших заказчиков. Нравится сотрудничать с компанией, всегда внимательно относятся к пожеланиям, быстро комплектуют и отгружают продукцию. Даже было такое, что клиент решил изменить конфигурацию кровли, и надо было дозаказать колено трубы, крепления в редком цвете 1018. Компания пошла нам навстречу и максимально быстро подготовила элементы.

При выборе водосточной системы я ориентировался на несколько требований — надежность, прочность, долговечность. Всеми этими критериями отличается водосток ЛИНКОР. Хочу еще отметить грамотную поддержку специалистов, у меня был свой чертеж, но они помогли пересчитать по-другому, при этом сохранилась функциональность, а количество колен трубы сократилось практически вдвое!

Способы установки водостоков

В разделе не будем говорить о том, как правильно установить водостоки. Здесь обозначим ситуации, возникающие при сооружении этой системы. Первая ситуация – монтаж, когда установлены стропила, но не установлена обрешётка.

Это простой, правильный вариант. Кронштейны крепят к стропильным ногам, обычно поверх верхней плоскости, но можно сбоку, снизу, изгибая устройства под требуемый угол. Боковое крепление можно использовать, если толщина стропил не меньше 50 мм, ширина не меньше 150 мм. Нередко установку производят на первый у карниза элемент обрешётки, что тоже считается правильным подходом к сооружению водостока.

Пример крепления кронштейнов к стропильным ногам

Если кровельный материал уже уложен на крышу и закреплён, то способы крепления кронштейнов, следующие:

  1. На ветровую доску, она же лобовая. Доска набивается по торцам стропильных ног и закрывает собой проём между ними. Её назначение – защита кровли от ветра.
  2. На нижнюю сторону первого элемента обрешётки.
  3. На стену. Этот вариант возможен, если свес кровли небольшой. Придётся использовать длинные или универсальные кронштейны. Карниз широкий – на стену предварительно набивают деревянные подставки, а уже к ним крепят крюки. Есть другой вариант: кронштейны крепят к штырям, забитым в стену.
  4. С креплением к кровельному материалу. Используются специальные зажимы-струбцины, которыми обжимают край кровельного материала. Есть струбцины, для которых надо провести засверливание кровельного покрытия, есть для которых этого делать не нужно.

Как водосточные трубы крепятся к стене

При возведении зданий различного назначения важно учесть систему отведения осадков с поверхности крыши. Водосточные трубы устанавливаются в соответствии с техническими правилами и являются необходимыми

Монтаж производится в несколько этапов, при этом необходимо соблюдать уклоны водостоков, подобрать диаметр, обратить внимание на особенности исполнения изделий и пр

На что обратить внимание?

Крепление делается таким образом, чтобы обеспечить эффективное водоотведение. Далее укладываются желоба, делается их соединение, а в верхней части здания монтируются специальные воронки для приёма воды. Водостоки фиксируются на кронштейны прямо к стене в том случае, если установка делается после того, когда установка крыши уже окончена.

В некоторых случаях крепить приходится к лобовой доске. Преимущественно такой подход актуален, если водосточные трубы выполнены из пластика. Для их фиксации применяется специальный пистолет или анкера. Если на момент, когда решено крепить водостоки, крыша ещё не построена, то кронштейны фиксируются на стропильные ноги или с помощью нижней части стропильной обрешётки.

При этом соблюдается величина уклона, тогда вода самотёком отводится, попадая в трубы. Вертикальная часть системы фиксируется посредством хомутов. Они могут быть как металлическими, так и пластиковыми. Особенности их исполнения не важны, главное – качественное крепление.

Монтаж хомутов прост, однако следует помнить, что перетягивать их не стоит. В противном случае труба и желоб могут деформироваться в результате перепадов температур. Это приводит также и к повреждениям. Следует помнить, что крепить водостоки нужно с некоторым зазором от стены.

Как устанавливаются желоба?

При монтаже горизонтальной части производятся замеры общей длины свеса карнизов. Далее делается расчёт, где следует учесть расстояние между кронштейнами. Оно не менее 0,6 м. Пластиковые элементы рекомендуется крепить через каждые 30 см. Для соблюдения нужного уклона устанавливаются нижний и верхний кронштейны, после чего между ними натягивается провод.

Специалисты рекомендуют делать уклон с расчётом 4 мм. на один метр. Завершающим этапом по натянутому проводу выставляются другие кронштейны. Все желоба сходятся в местах установки водоприёмных воронок. Они располагаются немного ниже капельника. В кронштейнах осуществляется крепление желобов и воронок.

Устанавливаем водосток

Водосточные трубы крепятся по-разному. Монтаж может начинаться как снизу, так и сверху. Выбор зависит от навыков специалиста и от ряда других причин. Как производится крепление сверху вниз? Первоначально определяется то место, где планируется зафиксировать верхний кронштейн

При этом важно учесть угол колена и ширину свеса

Кронштейн располагается в месте фиксации колена и прямолинейного участка трубы. В том случае, когда водоприёмная воронка устанавливается на некотором расстоянии от водостоков, то делается специальный отвод от двух колен и прямолинейного участка трубы. Так соединяется воронка и водосточные трубы.

Перед непосредственной фиксацией водостоков в стенах здания делаются специальные отверстия, в которые и будут устанавливаться кронштейны. Между ними следует выдерживать некоторое расстояние, равное величине не менее 5 см. Сначала монтируется верхний хомут или кронштейн. На нём фиксируется отвес. По отвесу крепятся прочие кронштейны, шаг между ними в пределах одного метра.

Важно располагать хомуты таким образом, чтобы в пределах каждого метра их было не менее двух. Следующим этапом производится установка отвода

Он состоит из колен в количестве две штуки и прямолинейного участка трубы. Фиксация осуществляется путём крепления на кронштейны и водоприёмные воронки. Далее собирается вертикальная часть трубы.

Завершающим этапом монтируется труба нижнего колена. Стык крепится посредством хомутов. Однако не всегда водосточные трубы заканчиваются коленом. В ряде случаев предусматривается система, в которой осадки отводятся в канализацию. Тогда водосток устанавливается в специальный приёмник. Зачастую он проходит прямо под стенами здания.

В основном система водоотведения монтируется уже из готовых элементов. Тогда мастеру достаточно следовать технической инструкции, чтобы выполнить работу качественно. Она всегда прилагается к товару, поэтому сделать монтаж при правильном подходе можно самостоятельно.

Не стоит забывать о главном

Водостоки необходимы, они позволяют защитить стены дома, сохранить фундамент. Отводить воду можно в специальную яму, но в ряде случаев – в огород, если есть приусадебный участок.

Элементы водосточных систем

Конструкция для сборки водостока комплектуется:

  • желобами — открытыми лотками для сбора воды с поверхности скатов, установленными наклонно;
  • водоприемными воронками — элементами конусообразной формы для приема осадков из наклонного желоба и отвода в вертикальный стояк;
  • соединителями желобов — деталями для стыкования лотков с уплотнительными прокладками или компенсаторами линейных деформаций;
  • поворотными углами — изделиями для соединения лотков при повороте на 90°-165° прямоугольной или округлой формы;
  • водосточными трубами — вертикальными каналами, транспортирующими жидкость от приемной воронки до нижнего выпуска;
  • тройниками, поворотными коленами — скомпонованными из частей профиля элементами для изменения направления или объединения двух потоков;
  • горизонтальными выпусками — трубами для отвода от здания воды, слива ее на землю или в ливневку;
  • хомутами — деталями для крепления водосточной трубы к поверхности стены;
  • сливами — желобами или трубами для отведения жидкости из системы.

Элементы водостока

Чтобы предотвратить вытекание воды из незамкнутых контуров в обратном направлении, на торцы желобов монтируют заглушки. Они дополнительно придают профилю жесткость.

Дренажные отверстия оборудуют решетчатыми панелями для улавливания мусора, предотвращающими быстрое засорение канала. На дорожках или проезжей части они обеспечивают безопасность передвижения.

Крепление трубы водостока к стене при прокладке снизу вверх

При произведении крепления водосточной трубы в большинстве случаев рассматривается вариант монтажа сверху, иногда как единственно возможный. Однако многими мастерами используется и вариант монтажа, начинаемого снизу. Такой же вариант предлагается и в инструкциях отдельных производителей водостоков.

Проведение монтажа водосточной трубы начинается с установки креплений в стене – кронштейнов или штырей. По проведении разметки работу ведут в таком порядке:

Нижним хомутом (или двумя нижними хомутами) производится крепление сливного колена или отмета (отрезка трубы со срезанным углом).

  • При монтаже последующих звеньев предусматривается наличие хомута на каждом из них. При длине звена водосточной трубы, превышающей двухметровую, следует позаботиться о дополнительном крепежном элементе в его средней части. Оптимальным считается расстояние между хомутами, не превышающее 1800 мм.
  • Расстояние между верхней частью водосточной трубы и ближайшим креплением желоба не должно превысить 150 мм.

В случае приобретения готового комплекта водосточной системы на руках пользователя оказываются не только все необходимые для ее установки элементы, но и детальное руководство, позволяющее сориентироваться, как правильно выполнять монтаж в целом и крепление водосточных труб к стенам, в частности.

Достоинства водосточных систем Дёке

С развитием пластиков, конструкции из ПХВ всё больше вытесняют металлическое оснащение своими низкими ценами, превосходным качеством, лёгкостью и простотой монтажа без особых инструментов, интересными, не выцветающими от солнца расцветками, неподверженностью к агрессивным веществам осадков, малым весом, малошумностью и другими преимуществами.

Водостоки – это большой конструктор для взрослых, справившись со сборкой и установкой которого, «взрослые дети» чувствуют себя создателями. Результатом этой «игры» будет спокойствие владельцев дома и защита его от влаги на долгие-долгие годы. Дизайн конструктора Дёке может привнести в образ жилья элементы футуризма или классики и подходит к самым различным видам отделочных материалов.

Производство водосточных систем бренда Döcke налажено в нашей стране с 2009 года. Поэтому модификации Standard, Premium, Lux как нельзя лучше подходят к российским условиям. Дмитровский завод производителя оснащён австрийским и немецким оборудованием.
