Способы крепления косоура к лестнице своими руками

Разновидности и особенности конструкций косоуров

Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.

Конструкцию на косоуре легко отличить от системы с тетивой — несущие элементы располагаются только под ступенями

Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.

Одинарные. Это конструкции, в состав которых входит один косоур, расположенный посередине пролета.
Одинарные косоурные лестницы визуально очень легки за счет ажурности

Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.

Конструкция на двух косоурах — самый популярный и простой в изготовлении вариант

Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.

Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.

Очень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом

И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:

  • кобылки — это небольшие приспособления, с помощью которых формируется опора для ступенек.

    На схеме №4 — это кобылки

  • гребенка – это сам косоур, который по форме представляет собой ступенчатую конструкцию из отдельных частей несущего профиля.

Зигзагообразная гребенка

Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер

Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком

Типы лестниц и чем отличается тетива от косоура

Маршевые и винтовые модели представляют собой стандартное решение лестниц, отличающиеся принципом построения конструкции. Для маршевых характерно наличие последовательно расположенных проступей, крепленных на косоурах или тетивах. Винтовое (спиральное) расположение ступеней характерно для второго типа лестниц.

Уличные и внутренние конструкции устанавливают на входе в дом или для подъема на этаж. Понятно, что одни из них конструируют для улицы, другие — для помещений.

Переносные и стационарные лестницы. Переносные — это стремянки или обычные приставные модели; стационарные не требуют перемещения и фиксируются на стене и в перекрытиях дома, а также могут являться частью самого здания.

Перед тем, как выбрать ту или иную конструкцию, важно понять, из каких элементов состоит лестница. К примеру, немногие знают, что такое косоур и чем он отличается от тетивы. В то же самое время это два практически одинаковых по функциональности элемента — несущие балки

Отличие их в том, что на косоурах ступени крепят поверх балок, а для установки ступеней в тетиву необходимо проделать паз. Однако такие различия можно считать внешними. Разберемся подробнее

В то же самое время это два практически одинаковых по функциональности элемента — несущие балки. Отличие их в том, что на косоурах ступени крепят поверх балок, а для установки ступеней в тетиву необходимо проделать паз. Однако такие различия можно считать внешними. Разберемся подробнее.

Изготовление косоура своими руками — поэтапная инструкция

Расчет лестницы на косоурах — вычисление размеров

Проведем расчет лестницы, крепящейся на косоурах без кобылок. Для этого нам необходимо знать следующие параметры:

  1. высота — расстояние от пола первого этажа до пола второго этажа;
  2. длина — расстояние от начала лестницы до проекции конца лестницы на пол;
  3. глубина проступи;
  4. высота подступенка.

Первые два параметра определяются замерами по месту установки.

Например, предположим, что высота лестницы у нас 2,5 м, а длина – 4 м. Глубина ступенек, в соответствии с требованиями безопасности и эргономики, должна находиться в пределах от 25 до 40 см. Выбираем 28 см. Разделив длину лестницы (4м) на глубину ступеньки (0,28 м) получаем, что количество ступенек равно 14.

Надо также помнить, что высота подступенка, удобная для ходьбы, находится в пределах от 12 до 22 см. Разделив высоту лестницы (2,5м) на количество ступенек (14 штук) получаем, что размер подступенка составит 18 см. Это значение входит в указанные пределы.

Допустим, косоур является гипотенузой треугольника, катеты которого длина и высота лестницы. Теперь по теореме Пифагора вычисляем размер балки, необходимой для изготовления несущей. Получаем значение 4,7 метра.

Длина 2 + высота 2 = косоур 2. т.е 4 2 +2,5 2 = √22,09 = 4,7 т.о. длина косоура будет 4,7 м.

Деревянный косоур своими руками — как сделать несущие для лестницы

Если Вы решили сделать лестницу своими руками, то первым этапом в изготовлении косоура будет работа с деревом. Для разметки удобно воспользоваться линейкой-уголком, на прямые стороны которого нанесены метки, соответствующие параметрам ступеньки (для нашего случая это будет 28 см и 18 см). Приложите угольник к доске на расстоянии 35 – 40 см от торца таким образом, чтобы метки совпали с краем доски и нарисуйте угол. Затем передвиньте линейку и с крайней точки рисуйте второй угол и так до конца. У вас должна получиться доска, на которой нарисован ряд треугольников. На концах отметьте, где будут находиться пазы для доски, соединяющей два косоура.

Теперь осталось только вырезать лишнее циркулярной пилой. Нижний конец балки, который будет крепиться к полу, срезается параллельно участкам, на которые будут впоследствии монтироваться ступени. Верхний конец срезается под нужным углом в зависимости от способа крепления.

После того, как пазы будут зачищены, несущие можно считать готовыми. Деревянная лестница на косоурах обретает знакомые черты. Заметьте, Вы все сделали самостоятельно.

Крепление ступеней к косоуру — способы фиксации

Ступени лестницы могут располагаться либо в треугольных вырезах, сделанных непосредственно в косоурах, либо на дополнительных элементах — кобылках — деревянных клиньях, имеющих форму прямоугольного треугольника и крепящихся к балке с помощью шкантов. Чтобы повысить надежность этого крепления, в доске иногда делают вырез небольшого размера, а в кобылке – соответствующий выступ.

Способы крепления проступи заключаются в использовании винтов, шпонок, дюбелей или реек из твердой древесины, которые крепятся снизу.

Лестницы на одной балке

Монокосоур состоит из единственной наклонной центральной балки (двутавра или швеллера) с приваренными сверху специальными подставками. Подставка представляет собой площадку, сваренную с косынкой. В площадке делают отверстия и устанавливают проступи, которые монтируются болтами, винтами или саморезами.

Монокосоур устанавливают в двух положениях: по центру или ближе к торцам проступей. Во втором положении противоположные торцы ступеней монтируются к стене. Несущая балка должна быть прочной, устойчивой и износостойкой, поэтому в большинстве случаев используют стальную профильную трубу.

Особенности сборных и монолитных ЖБ конструкций

Сборные конструкции используются в строениях, имеющих поперечные несущие стены, так как ЖБ конструкции своими торцами, а также консольными выступами должны опираться на несущие стены помещения дома, которое называется лестничной клеткой.

При наличии достаточного места и оборудования для поднятия грузов (кранового оборудования) оптимальным решением будет монолитная железобетонная лестница или ступени в виде крупных элементов из железобетона. В этом случае значительно ускоряется монтирование конструкции.

Подсветка ступеней лестницы: виды и области использования

Для частных домов и коттеджей застройщики чаще всего отдают предпочтение:

  • стандартным (типовым) лестницам из железобетона, имеющим уклон маршей 1 к 2;
  • более крутым секциям, которые занимают значительно меньше места. Уклон таких элементов составляет 1 к 1,75 (1,50).

Изготовление железобетонных лестниц производится на заводах железобетонных изделий. Для обеспечения безопасности и контроля качества при изготовлении и монтаже ЖБ архитектурных элементов, предусмотрен ГОСТ на железобетонные лестничные ступени.

Основные элементы конструкции

Все сборные, а также железобетонные монолитные лестницы еще до начала работ по строительству дома должны быть отражены в проекте поэтажного плана.

В проектной документации для монтажа ступенек обязательно указываются:

  • необходимые высотные отметки;
  • горизонтальные (вертикальные) размеры;
  • все монтажные зазоры;
  • размеры железобетонных ступень для лестниц.

Чертеж лестничной клетки с заданными размерами

Лестничные марши

Марши ступенек изготавливаются в нескольких вариантах:

  • плоские (ЛМ), не имеющие фризовых ступеней. Такие ступенчатые пролеты изготавливаются на плоской армированной плите;
  • ребристые (ЛМФ) с фризовыми ступенями. В этом варианте ступени изготовлены на двух железобетонных армированных балках, которые называются косоурами;
  • ребристые (ЛМП), имеющие одну верхнюю полуплощадку или две полуплощадки.

Плоские и ребристые пролеты являются представителями цельных конструкций из железобетона. Ступени в них отливаются совместно с плитой (косоурами).

Ребристые ЛМП марши представляют собой более крупные ЖБ элементы.

В одной такой конструкции содержатся:

  • ступеньки;
  • косоуры;
  • одна или две полуплощадки для ступеней.

ЖБ марши и площадки

Опоры для ЖБ ступеней

Для каждого стандартного пролета ступеней заводами ЖБИ производятся также железобетонные лестничные площадки:

  • плоские 1ЛП – предназначенные для плоских маршей ЛМ;
  • ребристые 2ЛП – используются с маршами ЛМ;
  • ребристые ЛПФ, которые предназначены для использования с маршами ЛМФ;
  • ребристые ЛПП для маршей ЛМП.

Все секции ступенек, опоры и марши изготавливаются заводами, как с правым, так и с левым исполнением, а также с подъемом за или против часовой стрелки.

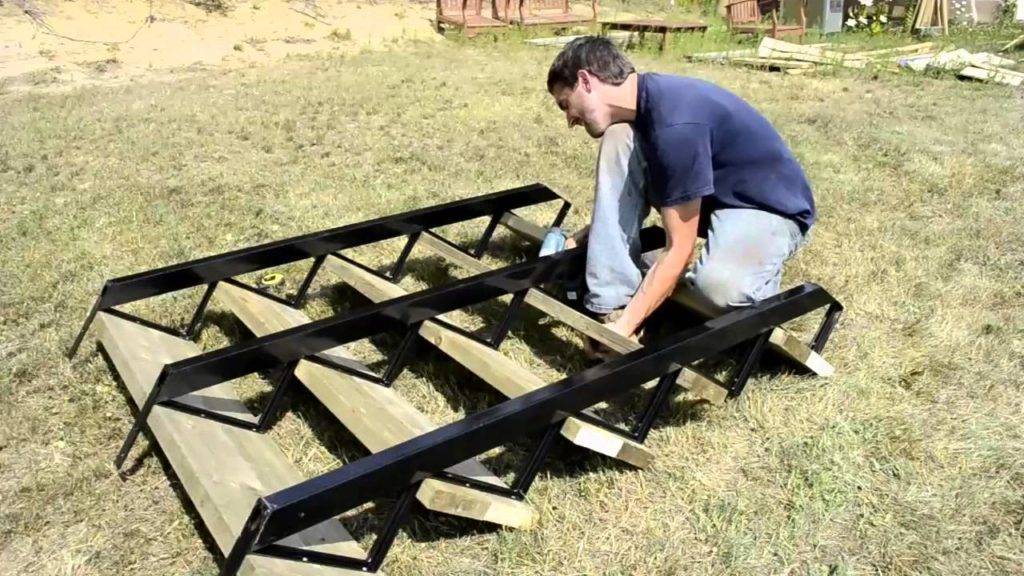

Металлические косоуры

Фото ступенек на металлических косоурах Лестница с железобетонными ступенями по металлическим косоурам является оптимальным вариантом для зданий, в которых нет возможности применить крупноразмерные ЖБ конструкции, а также в зданиях с нестандартными размерами, строящихся по специальным проектам. В основном их используют внутри вестибюлей, в качестве наружных входов, цокольных маршей и т.д.

Такие лестницы могут быть с фризовыми ступенями или без них. Фризовые придают лестничным опорам прямоугольную форму, а верхняя и нижняя ступеньки становятся частью площадки. Цена такой лестницы немного выше стандартной.

Что такое косоур для лестницы


Косоуры – опорные балки по краям лестницы

Косоур для лестницы – разновидность тетивы. Он образует опорный каркас, на который монтируют ступени и перила. Косоуры представляют собой балки с определенным сечением и гребенкой на верхнем крае. В боковой проекции на виду остается торец элемента. Ступени накладывают сверху балок в подготовленные для этого спилы.

Главная задача элемента – обеспечить надежную опору. Элемент должен выдерживать вес ступеней и массу не менее 3 человек, поднимающихся по лестнице. Прочность должна быть достаточной, чтобы исключить любого типа вибрации.

Служит он и деталью интерьера. Форма и дизайн элементов определяют стилистическую принадлежность лестницы и в немалой степени ее привлекательность.

Расчет лестницы на второй этаж

Для расчета конструктивных элементов лестницы необходимо, в первую очередь, выбрать ее место расположения. На выбор влияет функциональность и имеющаяся свободная площадь в месте установки конструкции. Конфигурация помещения, в частности, то, как располагаются стены по отношению к лестнице, а также величина пространства от пола первого этажа до пола второго, являются одними из определяющих факторов

Помимо этого, требуется принимать во внимание расположение в пространстве дверных проемов. При правильном учете совокупности указанных факторов производится оптимальный подбор типа и варианта исполнения лестницы

Примерные размеры лестничного марша

При этом следует учитывать определенные критерии, которые лежат в основе расчета лестницы. Ширина ее должна быть 1,5-3,0 м. Размеры площадки лестницы должны быть выполнены в соответствии с шириной марша, сопряженного с ней. Не допускается различная высота ступеней, их перепады и изгибы.

Определяем параметры ступеней

Деревянная лестница

Под шириной лестничного пролета понимается пространство между стеной и перилами или расстояние от одного перила до противоположного ему. Рекомендуется, в среднем, принимать 0,9 м. Для случая ограничения ступеней стеной этот параметр увеличивают до 1,1 м. Ширина с учетом размеров ограждения и тетивы называется общей. Если в расчет не брать эти элементы, то принято считать такую ширину чистовой.

В соответствии с нормативными требованиями, чистовая ширина из расчета на одного человека составляет 800 мм, но не менее 700 мм, для двух человек — 1000 мм. Важным требованием к чистовой ширине является постоянная величина ее на всем протяжении пролета. В среднем ширина ступеней, если считать по средней длине пролета, равна 200 мм.

Требования к углу наклона

Величина оптимального наклона лестничного марша находится в пределах 35-40°. Если лестницу выполнить круче, 45°, то возникают сложности перемещения по ней физического характера, а также такая конструкция может представлять опасность. При организации пологого марша существенно возрастают ее размеры и, соответственно, стоимость изделия.

Расчет угла наклона лестницы

Определение высоты и глубины ступеней

Высота ступеней определяет комфортность перемещения по лестнице. Наиболее приемлемая глубина подъема-спуска находится в пределах 290-300 мм при высоте подступенка порядка 160-180 мм. Причем глубина более 320 мм не допускается. Если глубину сделать больше указанной величины, то для преодоления ступеньки необходимо будет делать два шага. В некоторых случаях могут быть применены ступени, имеющие различный шаг или поворот.

Пример расчета высоты и глубины ступеней

Существуют конструктивные решения, когда недостаток свободного пространства или соображения создания большего комфорта обуславливают применения нависания ступеней друг над другом. При этом максимальная величина нависания составляет 40 мм.

Некоторые особенности при расчете лестниц

Правильно рассчитанная лестница удобна

При вычислении параметров лестницы и межмаршевой площадки, следует учитывать, что ширина последней не должна быть менее 1400 мм. Это требование обусловлено тем фактом, что данная величина равна двум шагам человека. Ширина площадки в чистом виде соответствовать чистовой ширине марша.

Кроме этого существуют определенные критерии организации ограждений на лестнице. Расстояние от ступени перила рекомендуется принимать 900 мм — для маршевой лестницы, 1100 мм — для винтовой.

Промежутки, образующиеся между балясинами, должны составлять не менее 120 мм

Это требование обусловлено мерами предосторожности. Правильно выбранная их ширина позволяет достичь необходимой жесткости и прочности всей конструкции

Поворотная лестница

Конструктивные особенности лестниц такого типа заключаются в том, что площадка между маршами заменяется ступенями

Для расчета принимаются во внимание такие параметры, как длина и высота пролета, число ступеней общее и количество поворотных элементов. Принято считать, что число ступеней, требуемых для реализации поворота, должно быть три

Лестница с наличием забежных ступеней

Забежные ступени

В этом случае существенным фактором является место расположения забежных ступеней на лестнице. В ходе проведения расчетов следует учитывать следующие требования:

  • минимальная ширина соответствующая широкой части должна быть 4000 мм;
  • кривизна в части поворота должна иметь радиус 300 мм;
  • в целях безопасности конструкция должна иметь плавность на всей протяженности марша;
  • забежные ступени должны иметь ширину не менее 200 мм (по средней линии).

Лестницы на деревянных косоурах

Это один из самых популярных видов лестниц. Основание из древесины в сравнении со сталью и бетоном проще монтируются и при этом обладают достаточной прочностью. Для монтажа подобных конструкций используют твердые породы древесины.

Конструкции деревянных лестниц предполагает, как правило, наличие двух косоуров, так как сооружение лестницы на одной балке сделает последнюю слишком большой.

Основные правила при монтаже лестницы на деревянных косоурах

При подборе материалов следует учитывать толщину доски для изготовления косоура. Чем длиннее будет лестница и, соответственно, меньше угол наклона между ней и уровнем пола, тем толще должна быть доска для изготовления балок.
При монтаже ступенек можно использовать так называемые кобылки, конструкции, которые крепятся к балке и поддерживают ступеньку. Их изготавливают из деревянного бруса. В зависимости от конфигурации лестницы, они могут быть треугольные или трапециевидными.
Если кобылки использоваться не будут, то в самой балке косоура делается запил под прямым углом для установки ступеней. Последние могут крепиться как заподлицо, так и с выступом. Максимальный выступ ступени составляет 20-30 мм.
Для изготовления выпила в местах, где будет крепиться ступенька, чертится прямоугольный треугольник. При этом его стороны должны быть параллельной и перпендикулярной уровню пола

Для этого очень важно знать угол наклона лестницы. Если сделать это неправильно, то при установке ступенек, окажется, что они не параллельны земле.
Запилы делаются либо электрическим лобзиком, либо при помощи циркулярной пилы.

Монтаж деревянной лестницы на косоурах

Стандартная высота лестницы между 1 и 2 этажом частного дома составляет 2,3 м, при этом ширина конструкции — 1 м.

Для устройства косоура такой лестницы деревянная доска должна иметь толщину не менее 80 мм, и ширину не менее 320 мм. Среднее количество ступенек (может варьироваться в зависимости от расстояния между ступеньками) – 15. Толщина доски для установки ступеней – не менее 30 мм.

Порядок работ:

  1. Первым делом необходимо отпилить балку косоура под определённым углом для стыкования с перекрытием второго этажа и полом первого. Для определения угла установки можно использовать транспортир.
  2. После этого необходимо сделать разметку для выпиливания проступей. Делается это достаточно просто. Первым делом косоур условно делится на 3 равных части, каждая из которых будет иметь 5 ступеней. Для 5 и 10 обмеряется высота и ставятся горизонтальные отметки (параллельные уровню пола). От этих уровней и откладывают остальные горизонтальные метки.
  3. Теперь вдоль всей балки косоура параллельно ее поверхности чертится линия. От верхней кромки балки расстояние до линии должно равняться высоте подступенка. После этого в месте пересечения горизонтальных меток и продольной линии, чертится перпендикуляр к поверхности пола. Полученная фигура будет ориентиром к выпиливанию проступей.
  4. Первую балку косоура можно использовать в качестве шаблона для изготовления второй. После установки косоуров выпиливаются ступеньки, каждая из которых подгоняется по месту. Как только каждая из них будет подогнана, их снимают, нумеруют и лакируют, после чего устанавливают на рабочее место.

Косоуры из бетона и железобетона

Косоуры из этих материалов имееют одно существенное преимущество. Дело в том, что бетонный лестничный марш считается самым надежным и долговечным. Проекты таких конструкций можно разделить на:

  • типовые;
  • индивидуальные.

Типовые элементы чаще всего встречаются в типовых многоэтажных застройках и общественных зданиях. Подъездные лестничные марши отливаются на заводах. Такие конструкции являются монолитными. Также заводы железобетонных конструкций выпускают отдельно ступени и косоуры. К таким изделиям дополнительно понадобятся металлические крепежные элементы. Бетонные изделия могут выглядеть индивидуально, принимая интересные интерьерные формы, задуманные дизайнером. В таком случае красота будет стоить довольно дорого. При изготовлении бетонной конструкции своими руками необходимо:

  1. Соорудить водонепроницаемую опалубку, чтобы раствор удерживался внутри неё.
  2. Из арматуры необходимо предварительно сварить каркас лестничного марша и поместить его внутри опалубки.
  3. Заполнить пустоты бетоном, утрамбовывая по ходу заливки раствор.
  4. После полного застывания цементного раствора, можно приступать к облицовочным работам.

Схема косоура

Некоторые правила дизайна интерьера в доме требуют определённых решений. Это относится и к лестничной конструкции. В тех случаях, когда используют косоуры разных типов, главным требованием остаётся их надёжность и расположение под ступенями. Если смотреть сбоку, то должны быть видны только торцовые части ступенек. Для достижения нужного результата представим несколько схем, которые помогут выполнить работы по установке самостоятельно.

С одним

Многие пользователи облюбовали лестничный марш, который устанавливается с одним стальным косоуром. В частных строениях такой тип опоры используется для винтовых, прямых, поворотных и прочих видов лестниц. Материалы также различны. Изделия могут быть выполнены как из металла, так и из дерева или бетона. Одиночный косоур располагается непосредственно по центру марша под лесенкой. В качестве него может быть обыкновенная металлическая труба.

С двумя

Лестница, опирающая на два косоура – это самая распространённая конструкция. Чаще всего изготавливают опоры из дерева и располагают их по бокам конструкции параллельно друг другу. В исполнении такой тип лестничного перехода не составляет труда. Схема с двумя косоурами используется как для одномаршевых лестниц, так и для двух и более маршей.

С тремя

Для лестниц, которые имеют значительные габариты, к примеру, при ширине более 1,5 м, применяется опора, состоящая из трёх косоуров. Это так называемая комбинация из двух боковых и одного центрального элемента. Один боковой косоур может выступать в качестве тетивы

Как происходит производство деревянных элементов

Нельзя не отметить отвечая на вопрос: «Косоур — что это такое?» Различают два варианта производства.

Принимая во внимание длину марша, необходимо сформировать балки (заготовки). Такие параметры, как толщина и ширина косоуров, не должны быть слишком большими
Кроме этого, создается треугольная форма гребенки (это место, на котором происходит фиксация ступеней)

Ее размеры следует подбирать в зависимости от шага подъема. Надо также учитывать ширину проступи вместе с толщиной балки. Крепление ступеней и косоуров в такой ситуации происходит за счет шкантов. Они фиксируются в специально созданных пазах посредством использования клея. В результате всех этих действий будет получена красивая лестница с элегантными косоурами. Такая технология позволяет сэкономить на приобретении дорогостоящего материала.
В этом случае ширина заготовки должна превышать габаритную ширину самого косоура. Ее длина же должна соответствовать длине всего марша в целом, а толщина быть равной толщине будущего косоура

Поэтому важно в такой ситуации заранее разобраться, какой размер должен быть у конечного изделия. Чтобы точно соблюсти все размеры, стоит воспользоваться такой процедурой, как фрезерование. Данная технология от первой отличается более высокой скоростью производства

Данная технология от первой отличается более высокой скоростью производства.
