Как правильно подключить трехфазный счетчик в щитке в частном доме

Общие правила монтажа

Монтаж не является сложной операцией, если знать, как правильно подключить прибор. Самостоятельное исполнение часто бывает качественнее, чем работа ненадежного мастера.

При приобретении важна не столько дата изготовления, сколько дата поверки устройства. Опломбирование должно быть проведено не ранее, чем год назад.

Перед работой с прибором, нужно получить разрешение и технические условия (ТУ) от организации по энергосбыту. ТУ являются основным документом, по которому будет проверяться устройство

Поэтому важно детально изучить требуемые технические характеристики каждого устройства и комплектующих. Это избавит от замечаний и лишних доработок

Основные понятия:

1. Электросчётчик — звено, пропускающее ток с напряжением, необходимым для питания техники в доме. Ориентируясь на количество используемой высокомощной техники, выбирается трехфазный или однофазный счетчик.
2. Клеммы — места для подсоединения проводов. Перед началом установки стоит изучить их маркировку.

Монтаж возможен внутри каждой отдельной квартиры или на общей лестничной площадке, в частных домах — внутри и вне здания. На расположение влияет то, заменяется старая или подключается новая проводка.

Схема подключения электрического счетчика осуществляется через трансформаторы тока или без них. Для косвенного типа применяются трансформаторы тока и напряжения.

На всех этапах следует соблюдать правила электробезопасности

Важно знать, что не допускается подключение однофазного электроприбора в сеть на 380 вольт

Последовательность операций подключения

Этапы установки:

• отключение входного питания;
• снятие пломб;
• открытие клемм;
• подсоединение проводов.

Перед монтажом следует убедиться, что сеть обесточена, воспользовавшись индикатором.

С момента опломбирования должно пройти не более 12 месяцев. Разрешено подключение 3-х фазного счетчика без видимых механических повреждений кожуха и стекла корпуса.

Возможна установка, если на корпусе трехфазного счетчика есть пломбы ОТК в виде стикера и пломбы госповерителя.

Преимущества 3 фазного электропитания.

1. Большая нагрузка на однофазный ввод является причиной перепадов напряжения не только у Вас в доме, но и соседних. А это сокращает срок службы электронной и бытовой техники.
2. Существуют специальные мощные сварочные аппараты, компрессоры, кондиционеры, станки и т. д, которые рассчитаны на работу только от сети 380 Вольт.
3. При том же потребляемом количестве электроэнергии однофазный электродвигатель меньшую развивает механическую мощность, чем 3 фазный.
4. Нет необходимости монтировать провода или кабели большего сечения. Потому что по закону Ома при одинаковой токовой нагрузке- при 380 Вольтах передается более чем на половину большая электрическая мощность.

Трехфазные счетчики электроэнергии бывают прямого или косвенного включения. Последние подключаются через трансформаторы тока и применяются для учета электроэнергии при высоких нагрузках. В частных домах и гаражах применяются только приборы учета прямого включения, потому что в них нагрузка не превышает 100 Ампер или с максимальной мощностью до 60 киловатт.

Счетчики устанавливаются в специальных электрощитах с платформой, рассчитанной под крепление на три винта. Монтаж очень простой и быстрый.

Вы должны помнить , что нельзя перегружать прибор учета токами выше допустимого для него предела. Перейдем к процессу подключения.

Включение в однофазную цепь

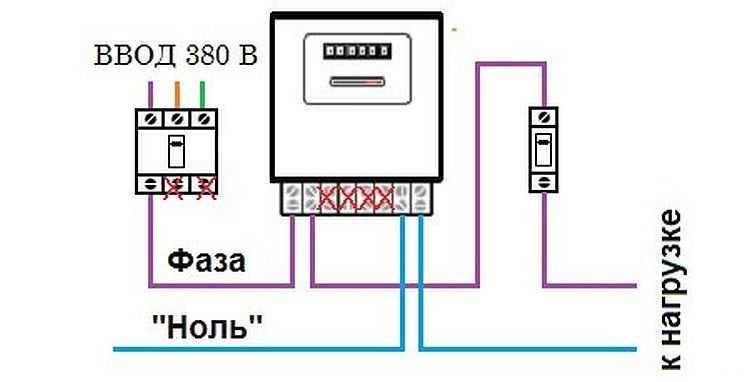

Чтобы подключить счетчик, рассчитанный на трехфазное питание, в однофазную сеть, сначала потребуется ознакомиться с отличиями этих двух видов электропитания. При каждом из них в составе кабеля, подводящего напряжение с трансформаторной подстанции, имеется нулевой рабочий проводник N и фазы (одна или три).

В однофазной сети разность напряжений между фазными жилами A, B, C и нулем составляет 220 Вольт, а между самими фазами – 380 Вольт. Так называемое «линейное» напряжение образуется за счет того, что векторы действующих потенциалов на каждой из фаз сдвинуты относительно друг друга на 120 градусов.

При обилии на рынке продаж различных моделей однофазных измерителей тока включение трехфазного счетчика в однофазную сеть применяется крайне редко. В большинстве случаев схема такой коммутации аналогична прямому включению. Отличие состоит в том, что линии B и C не подключаются к счетчику, подсоединению подлежит только одна фаза. Существенным недостатком такого включения является возможность проблем с контролирующими организациями, которым очень не нравятся все варианты расключений, не соответствующие действующим нормативам и стандартам.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

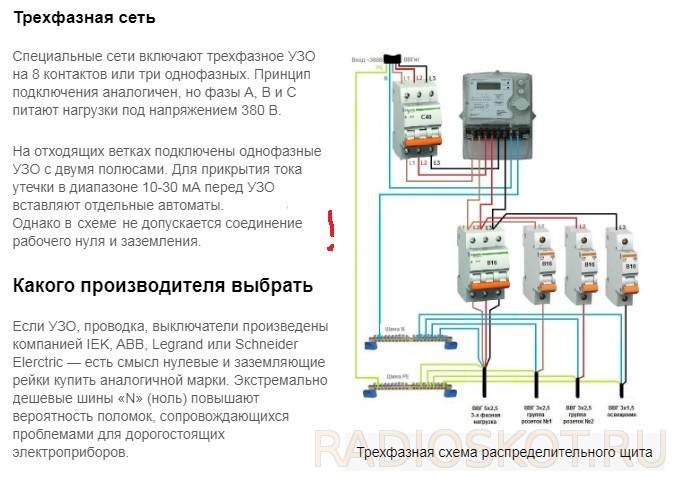

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта .

Вам понадобятся следующие документы:

• Договор с энергоснабжающей организацией.
• Акт осмотра имеющегося электрооборудования.
• Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
• Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба. которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов

Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту

Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Выбор прибора учета

Перед тем как подключать 3х фазный счетчик, подходящий для частного дома, нужно убедиться в том, что использование этой марки прибора предусмотрено типом питающей сети. Далее потребуется выяснить, на какой рабочий ток должен быть рассчитан приобретаемый счетчик. При этом следует исходить из величины учитываемой прибором и потребляемой в нагрузке мощности. Как правило, в этом случае ориентируются на номинал вводного автомата, в соответствии с которым возможны следующие варианты:

• при использовании выключателя с уставкой «40» рабочий ток счетчика должен быть 60 Ампер;
• при номинале автомата 40-60 Ампер приобретать следует учетный прибор с предельным токовым показателем в 100 Ампер.

Большим плюсом трехфазного счетчика считается наличие в нем возможности фиксировать график нагрузки и вести учет потребленной мощности за любой временной отрезок

При выборе такого прибора важно поинтересоваться его классом точности (от 0,2 до 2,5) и допустимым температурным диапазоном. Желательно чтобы последний показатель был как можно шире (от – 20º C до 50º C)

Это интересно: Сечение кабеля при мощности 15 кВт, длина 240 метров — рассматриваем по пунктам

Необходимость в трёхфазном учете

Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.

Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.

При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.

Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².

Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.

Это интересно: Как подключить две люстры к двойному выключателю?

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Устройство и принцип работы измерительных трансформаторов

Классический трансформатор тока для счетчика представляет собой индуктивный преобразователь особой конструкции, в котором имеется две обмотки с различным количеством витков. Их число во вторичной однофазной катушке обычно меньше, чем в первичной обмотке.

Дополнительная информация. Применение трансформатора тока – один из способов снижения значений рабочих параметров с целью их измерения посредством обычных приборов.

При протекании тока в первичной обмотке ТТ, включенной последовательно в измеряемую линию, за счёт индуктивной связи во второй цепи начинает протекать нагрузочный фазовый ток меньшей величины. В эту же цепь включается токовая катушка бытового или промышленного трехфазного счѐтчика, рассчитанного на снятие текущих показаний расхода электроэнергии.

Особенности подключения

Как работает и как выбрать трансформатор тока

При более внимательном рассмотрении схемы подключения 3 фазного счетчика через трансформатор обнаруживается, что она предполагает обязательное соблюдение полярности включения обеих обмоток

Перед тем, как подключить его посредством ТТ, важно обратить внимание на следующие детали:. На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);

На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);

Порядок подключения к клеммам

• На катушке измерения также имеются клеммы, обозначаемые как «И1» и «И2», соответственно, к которым в параллель подключается обмотка фазного счётчика;
• Сечение подключаемого к клеммам первичной обмотки кабеля выбирается исходя из значения тока в нагрузке;
• Во вторичных цепях должен применяться проводник с рабочим сечением не ниже 2,5 мм² (он идёт непосредственно к счетчику).

Дополнительная информация. Специалисты советуют организовывать подключение 3-х фазного ТТ особыми маркированными по цвету проводами, на концах которых нанесено обозначение.

Кроме того, очень часто подсоединение к счётчику вторичной обмотки организуется посредством промежуточного клеммника, на котором ставится специальная пломба.

Отметим также, что наличие дополнительных контактов обеспечивает простоту замены и обслуживания 3-х фазного счётного прибора. При его применении энергию от потребителей во время ремонтных манипуляций можно не отключать.

Максимальный и номинальный (базовый) ток электросчетчика

Мы уже определились однофазный или трехфазный электросчетчик для квартиры, дома нам нужен, далее необходимо выбрать электросчетчик по максимальному току, т.е. по нашей максимальной нагрузке(сумме мощностей всех электроприборов, в этом, безусловно, нам в первую очередь поможет проект электроснабжения , где на однолинейной схеме на вводном автомате будет указан его максимальный ток. Если вы просто меняете старый электросчетчик для квартиры, дома на новый, то достаточно посмотреть максимальный ток на самом автомате в электрощите, либо на панели старого электросчетчика, и выбрать электросчетчик для квартиры, дома с током выше, чем у автомата, т.е. если у вас вводной автомат рассчитан на 32 А, то электросчетчик необходимо выбрать не ниже 40 А. В качестве примера, на фото показан электросчетчик для квартиры, через который не должно «протекать» более 60А.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

• при низкой температуре;
• при повышенной влажности;
• при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания. Соответственно устанавливается и однофазный прибор

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

Приборы индукционные

Подключение счетчика через трансформаторы тока

Порядок работы счетчиков электроэнергии этого класса основывается на вращении рабочего диска под воздействием сформированного измеряемым током переменного э/м поля.

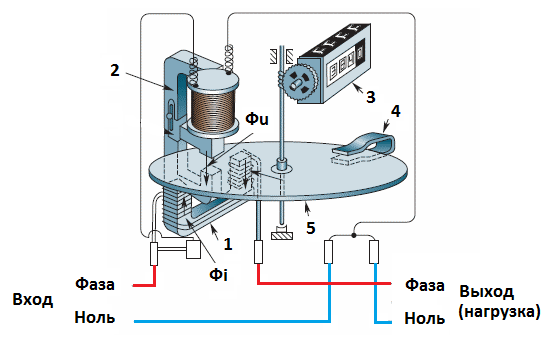

На размещённом ниже рисунке можно ознакомиться со схематичным представлением простейшего образца типа «Энергомера» (трехфазное изделие работает по тому же принципу).

Внутренний механизм счетчика

На этой схеме 1 означает токовую катушку, через которую протекает нагрузочный ток, создающий в ней соответствующий по величине магнитный поток Фi. Появляющееся при этом поле пронизывает своими силовыми линиями алюминиевый диск и наводит в нем вихревые токи.

Эти токи формируют другое полевое образование, которое начинает взаимодействовать с полем Фu катушки напряжения (она обозначается как «2»). Взаимодействие двух этих структур вызывает появление импульсного вращающего момента, приводящего в движение алюминиевый диск.

Последний посредством червячной передачи приводит в движение механический счетный узел 3. Постоянный магнит 4 необходим для формирования тормозящего эффекта, обеспечивающего стабилизацию вращения диска.
