Как правильно сделать подвод электричества к частному дому

Расчет сечения кабеля для ввода в дом


На улице монтируется кабель СИП 2х16 или 4х16, внутри строения – ВВГнг-ls 2х6, 2х10, 4х6, 4х10. Подбор сечения для вводного кабеля, идущего в частный дом, осуществляется в зависимости от нагрузки потребителей, квадратуры комнат, надворных построек, наличия электроотопления и электроплиты.

ПУЭ устанавливают применение медного кабеля для организации сети. Норматив также отмечает зависимость сечения от напряжения на линии и параметров мощности. Чтобы не заниматься расчетами, стоит обратиться к таблице.

Ток автоматов, АМощность, кВтСечение кабеля, мм2
Сеть 220 ВСеть 380 В
51,12,61
61,33,21
102,25,31,5
163,58,41,5
204,410,52,5
255,513,24
32716,86
408,821,110
501126,310
6313,933,216

Подходящее сечение кабеля для ввода в дом – от 6 до 16 мм2. От счетчика до шины распредавтоматов однофазной сети актуален провод с сечением 6 мм2.

Виды канализационных труб и их особенности

Канализационные трубы, предназначенные для прокладки в земле, должны отвечать следующим требованиям:

  1. Иметь гладкие внутренние поверхности, чтобы к ним не цеплялся мелкий мусор. Он может скопиться в одном месте и образовать пробку.
  2. Быть прочными, способными выдержать нагрузку грунта, уложенного поверх трубопровода.
  3. Обладать устойчивостью к воздействию агрессивных сред.

Таким требованиям соответствуют канализационные трубы из нескольких материалов:

  1. Чугун. Чугунные канализационные коммуникации имеют огромный срок службы и способны выдерживать большие нагрузки. Однако из-за шероховатой внутренней поверхности очень быстро обрастают водным камнем. Много хлопот доставляет и сложная технология герметизации стыков. К тому же они хрупкие и тяжелые, поэтому их трудно транспортировать, прокладка коммуникаций в земле будет затруднена.
  2. Черная сталь. Это прочные и недорогие канализационные трубы, но быстро корродирующие в земле.
  3. Керамика. Изготавливаются из глины по технологии экструзии с последующим обжигом. За счет покрытия глазурью керамические трубы обладают идеальной гладкостью внутренних стенок, что позволяет им не зарастать отложениями длительное время. Они не подвержены коррозии, стойкие к воздействию агрессивных веществ, но неустойчивы к ударным нагрузкам, а также слишком дорогие и тяжелые для прокладки в частном доме.
  4. Железобетон. Очень прочные изделия, обладающие биологической и химической стойкостью. Однако из-за большого веса и проблем с монтажом становятся малопривлекательными для прокладки канализационных систем в земле.
  5. Асбоцемент. К преимуществам асбоцементных канализационных труб можно отнести высокую прочность, инертность к химическим реагентам, отсутствие коррозии, отличные теплоизоляционные свойства, небольшой вес и низкую цену. К недостаткам — низкую стойкость к ударным нагрузкам.
  6. Полиэтилен. Это недорогие канализационные трубы с высокой пропускной способностью. Они легки в монтаже и транспортировке, устойчивы к химикатам, газовой коррозии, долговечны. Технология выпуска подразумевает варианты с гладкой или гофрированной наружной поверхностью, коммуникации применяются для прокладки в земле на глубину до 15 метров, выдерживают рабочую температуру до 50 °С. Хранить полиэтиленовые трубы можно только в местах, защищенных от попадания прямых солнечных лучей.
  7. Полипропилен. Канализационные трубы из полипропилена могут выдерживать нагрев до 80 °С, обладают гладкими внутренними стенками, используются в основном для прокладки внутренней разводки в квартирах. Для устройства наружных магистралей в земле такие материалы редко используются ввиду малой жесткости и подверженности деформации.
  8. Поливинилхлорид. Трубы ПВХ применяются для прокладки трубопроводов как самотечных, так и напорных канализационных систем, бывают гладкостенными и гофрированными, отличаются высокой стойкостью к барическим нагрузкам, агрессивным средам и механическим воздействиям, диэлектрическими свойствами. При прокладке в земле трубы ПВХ соединяются раструбным способом. Такая технология соединения не требует использования специального оборудования, что снижает общую стоимость системы. Температурные ограничения для эксплуатации труб ПВХ составляют -10…+65 ºС.

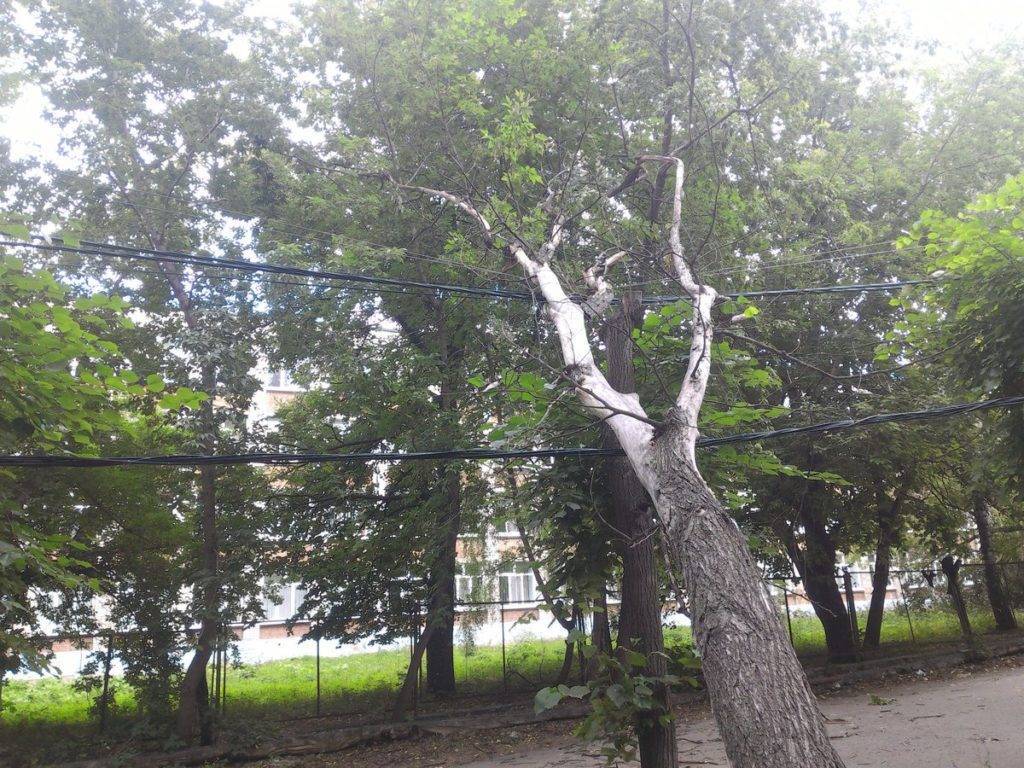

Прокладка провода по воздуху

Это наиболее популярный и на первый взгляд простой способ завести электричество в дом. Существуют преимущества и недостатки данного способа организации ввода.

Плюсы воздушной линии:

  • Скорость монтажа. Натяжение ввода от опоры к изоляторам на доме занимает не более 40 минут. При этом воздушная линия, которая питает и другие дома на улице, будет отключена не более 10 минут (нужно, чтобы присоединить фазный и нулевой провод к линии), поэтому соседи не успеют выразить недовольство из-за отсутствия света.
  • Простота в обслуживании. Сам по себе провод не нуждается в обслуживании, только если не порвется из-за упавшего дерева или обледенения. Если же такое произойдет, то его ремонт займет относительно немного времени. Отметим, что возможно время от времени будет требоваться чистка и подтяжка контактов на проводе, если соединение выполнено обычной скруткой, а не прокалывающими изоляторами (орехами).
  • Относительная дешевизна. В среднем 1 м провода СИП 4х16 стоит 60 – 70 рублей. Для ввода, при условии расстояния от опоры до стены дома в 10 м, понадобится около 13 м провода (дополнительные 3 м для завода в щиток и запаса на случай ремонта), что составит примерно 900 – 1000 рублей плюс 1000 рублей монтажнику, чтобы подцепил провод на опору, итого примерно 2000 рублей. Это в разы дешевле прокладки кабеля, который в среднем стоит 120 рублей за 1 м (кабель АВБбШв).

Минусы воздушной линии:

Подверженность влиянию факторов внешней среды. В отличие от кабеля в земле, «воздушный» провод подвержен воздействию ультрафиолета, который влияет на состояние изоляции, ветровым нагрузкам, молнии, обледенению и падению деревьев, которые просто рвут провода. Если оборвало от опоры или на соединении у дома, то нестрашно, так как быстро ремонтируется без появления скруток. А если порвало провод посередине пролета, то во избежание потерь напряжения из-за скруток придется менять весь провод, а это дополнительные немалые расходы.

Получение разрешения на установку опоры. Это может потребоваться, если от крайней к вам опоры до ввода в дом более 25 м. Тогда во избежание провисания провода нужно будет монтировать дополнительную опору, установка которой в среднем стоит 15000 — 20000 рублей, в зависимости от региона проживания и удаленности монтажной организации от вашего загородного дома. Подключение ВЛ к дому осуществляется по следующей схеме:

  • Отсутствие эстетичности. Для многих владельцев загородных домов эстетичность электросети ключевой фактор. Висящие провода портят внешний вид, в то время, как закопанный кабель вообще нигде не виден.
  • Могут мешать во дворе. Многие владельцы дополнительно разводят провода по воздуху, подключая сарай, мастерскую или гараж. Если есть крупногабаритная сельхозтехника, то есть вероятность порвать провода, зацепив их. В этом случае придется разводить провода в бронерукавах по забору или стенам, или же проложить кабель под землей.

Подключение электричества – с чего начать?

Тем, кому необходимо подключить свой дом к электричеству зачастую даже не представляют с чего начать. Как и в большинстве случаев, такой процесс начинается с подготовки соответствующей документации.

Оформление разрешения на работы и выдача технического условия

Главным документом, который позволяет начать подключение электроэнергии, является техническое условие для данного рода работ. Чтобы получить такое условие необходимо обратиться в государственную организацию, отвечающую за снабжение население электрической энергией, то есть Энергонадзор. В этой организации обязательно присутствует специальный отдел, занимающийся подобными вопросами, где можно узнать, что нужно для подключения электричества к дому и какие необходимо предоставить документы. Зачастую список документов включает в себя следующее:

  • ксерокопия паспорта и индикационного кода владельца дома;
  • ксерокопия правоустанавливающего документа на объект;
  • инвентаризационное дело по данному адресу;
  • план участка.

В зависимости от необходимости данный список может дополняться иными документами. Далее, следует заполнить соответствующее заявление, которое составляется в двух экземплярах. После составления заявления договор с организацией составляется на протяжении тридцати рабочих дней. Согласно законодательству РФ Энергонадзор не имеет права отказывать клиентам от подключения к энергосети, поэтому в 99 % случаев, данная процедура протекает без проблем.

После получения технического условия необходимо внимательно его изучить, так как там содержится важная информация. В этом документе указывается, где именно должен находиться счетчик на свет, а именно должен ли он быть установлен на столбе, на самом фасаде дома или на одной из его стен. Благодаря этому данная организация пытается обеспечить себе бесперебойный доступ к узлу в любое время. Однако выбирать место для установки узла может и сам владелец дома, главное, при этом, чтобы к нему был обеспечен доступ.

Особенности процесса подключения от столба после выдачи технического условия

В обязательном порядке после того как техническое условие было выдано на руки клиенту, его следует внимательно прочитать. Это связано с тем, что в нем могут быть прописаны лишние требования, которые необязательны к выполнению. Согласно законодательству Российской Федерации, в том случае, если от границы участка до самого близкого столба расстояние составляет не больше трехсот метров (а в сельской местности не более пятиста метров), то заниматься подключением электроэнергии должна государственная организация. Это означает, что нанимать для этого специальную бригаду в таком случае не требуется, а все работы будут осуществлять работники Энергонадзора. Это довольно удобно, ведь стоимость подключения электричества к частному дому у частных монтажников на сегодняшний день довольно высокая, поэтому не все могут себе позволить нанять рабочих. При этом работники государственной организации должны завершить все работы за срок не более шести месяцев.

Помимо технического условия для подключения электричества иногда требуют проект электроснабжения на подключение до 15 кВт, однако, по закону, представлять этот документ совсем необязательно.

После согласования всей документации можно приступать к подключению. Следует помнить, что сам процесс оформления технического условия может значительно затянуться, вследствие того, что в государственной компании всегда присутствует нехватка кадров и при этом большой поток желающих. Чтобы ускорить процесс оформления документов можно обратиться в частную компанию по подключению.

Видео описание

В этом видео показано, как делается прокладка вводного провода в траншее: Проводить кабель сквозь стену требуется в трубе из металла под небольшим наклоном (защита от воды). Для энергосети в 15 кВт с этим типом подключения рекомендуется применять медный ВБбШб с сечением в 10 мм². Требуется избежать пересечения электросети с линиями водопровода и газовых труб под домом.

Углубление нужно размещать параллельно фундаменту на расстоянии от 60 см, а в местах проезда машин провод должен находиться на глубине 1,25 м и быть защищён трубой. Преимуществом данного вида соединения является высокая защита кабеля от внешних механических повреждений и износа от погодных условий.

Недостаток такого подключения в трудоёмкости и денежных затратах, а также невозможности быстро произвести замену повреждённых участков.


Провод, который проложен через стену Источник i.ytimg.com

Преимущества прокладки электрического кабеля под землей

Создание подземных кабельных линий – уникальное техническое решение, позволяющее строить надежные и безопасные электрические сети, обладающие довольно большой протяженностью. Учитывая, что прокладка электрического кабеля под поверхностью земли не требует строительства громоздких наземных коммуникаций, этот способ подвода электричества к объектам различного функционального предназначения приобретает в наши дни все большую популярность.

Области применения подземных электрических сетей

Чаще всего подземные кабельные линии создаются в черте современных населенных пунктов, и выполняют они следующие функции:

  • подвод электричества к жилым торговым и общественным объектам;
  • подключение к электросетям наружных осветительных систем и развлекательных аттракционов;
  • подведение электроэнергии к рекламным щитам, к ландшафтному освещению и другой декоративной иллюминации.

Также прокладка кабеля в траншее является очень популярным способом электрификации современных промышленных объектов. С помощью подземных кабельных линий можно организовывать надежные распределительные сети, а также подводить электроэнергию к мощному производственному оборудованию. И если воздушные линии электропередачи очень уязвимы перед капризами природы и другими воздействиями механического характера, то у подземных кабальных сетей этот недостаток отсутствует напрочь.

Преимущества подземных кабельных сетей

О ключевом преимуществе, которым обладают подземные электрические сети, мы уже упомянули. Заключается оно в надежной защите электрического кабеля от внешних механических воздействий. Преимущество – ключевое, но далеко не единственное. Рассмотрим – чем же еще привлекателен монтаж кабельных линий под землей. Представляем вашему вниманию краткий перечень дополнительных преимуществ, которые наблюдаются при строительстве подземных электрических сетей:

  • простота проектирования (рассчитать длину подземного кабеля также просто, как и определить наиболее подходящую его разновидность);
  • сравнительно невысокие затраты на приобретение наземного оборудования (для того чтобы подключить подземную электрическую сеть к электропитанию, достаточно установить всего одно внешнее устройство – наземный рубильник);
  • эстетичность, которая заключается в том, что подключение электричества посредством подземного электрического кабеля совершенно не портит прелестей окружающего ландшафта (по территории газонов, улиц и других электрических площадок подземный кабель прокладывается скрыто и незаметно).

Основные способы прокладки подземных электрических коммуникаций

В настоящее время прокладка подземных электрических сетей выполняется двумя способами. Первый предполагает монтаж кабеля в траншее, второй – прокладку электрического проводника бестраншейным методом. Рассмотрим эти способы более подробно.

Укладка кабеля в земляную траншею – это классический и наиболее распространенный способ организации подземных электрических сетей. В процессе его реализации создается земляная траншея, на дне которой организовывается специальная технологическая подушка (песчаная). Затем кабель укладывается в траншею, после чего засыпается грунтом.

Что касается бестраншейного метода: к нему прибегают в местах пересечения электрической линии с автомобильными дорогами, другими инженерными коммуникациями и прочими препятствиями. Этот способ организации электрических сетей предполагает создание горизонтальных проколов грунта, избавляющих от необходимости проводить наружные земляные работы.

Каким именно способом будет организованно электроснабжение в том или ином случае – это зависит от требований электропроекта, который должен быть разработан и утвержден заблаговременно.

Сколько нужно предусмотреть розеток и светильников для дачного участка?

Это, в первую очередь, зависит от размера и формы вашего участка. Чем больше площадь участка, тем большее количество электрических точек вам скорее всего понадобится. Форма участка тоже играет роль: ведь, очевидно осветить прямоугольный, треугольный и вытянутый участок намного проще (и ему нужно меньше источников освещения), чем квадратный.

Второй фактор — расположение вашего дома. К примеру, ваш дом построен в середине участка. В таком случае все, что вам нужно — установить освещение по его периметру и забору. Другой случай — дом построен с одной стороны участка, а вторая половина отведена под сад и огород. В этом случае нужно уже смотреть индивидуально, исходя из особенностей планировки вашей придомовой территории.

Хотя многие домовладельцы руководствуются простым правилом: чем больше, тем лучше. Преимущества дополнительных розеток на участке очевидны. Благодаря ним, вы забудете о том, что такое слишком короткий (и вечно запутывающийся) кабель вашей газонокосилки, электроинструмента, светильника и любых других устройств. Вы сможете пилить пиломатериалы, шлифовать, дрелить, выполнять заготовку дров в любом месте. Вы не заметите как задумаетесь о том, как сделать сад более функциональным. Возможно, вы решите купить электрический гриль вместо мангала, или поставить бассейн с электрическим фильтром. Ну и, безусловно, это эстетика. С достаточным количеством розеток ваш сад будет выглядеть красиво и аккуратно.

Как провести электричество на земельный участок: монтаж вводного устройства

Перед тем как провести электричество на земельный участок, нужно смонтировать вводное устройство. Оно обычно устанавливается на вводе в местную электропроводку и позволяет автоматически отключить подачу тока в том случае, когда в проводке обнаружена какая-нибудь неисправность.

Помимо этого, вводное устройство позволит отключить проводку на время проведения ремонтных работ или же в случае, когда она будет длительное время бездействовать, то есть когда в использовании ее не будет необходимости.

В многоквартирных домах вводное устройство обычно устанавливается на лестничных клетках или в тамбурах. А в небольших домах, которые имеют максимум два этажа, это устройство монтируется снаружи строения, на его внешней стене.

В качестве вводного устройства можно использовать плавкий предохранитель или же иную защитную конструкцию, например автоматический выключатель. В частном доме номинальный ток защитной аппаратуры не должен превышать 25 А.

Если в качестве вводного устройства будет использоваться плавкий предохранитель, то к нему нужно добавить коммутационный аппарат. Он представляет собой пакетный выключатель или рубильник.

Чтобы провести электричество на участок, как того требуют технологические правила, устанавливать любые предохранители, а вместе с ними однополюсные защитные автоматы разрешается только в фазовых проводах. На нулевых проводах такие устройства монтировать запрещено. Линию нулевого провода можно разрывать только в случае одновременного разрыва линий фазовых проводов.

Если будет однофазное ответвление, то придется устанавливать двухполюсные коммутационные или другие защитные системы. Можно также использовать и трехполюсную защитную систему, но только в том случае, если ввод планируется сделать двухпроводным или однофазным, и один из этих полюсов не будет функционировать.

Правила подключения электричества к дому

Требования при подключении электричества к частному дому

Вводное устройство электроснабжения подчиняется требованиям ПУЭ и техусловий. В них указаны:

  • расположение точек подключения – 25 м от границы с соседями,
  • расстояние кабеля от опор ЛЭП до стены – 10 см, если деревянный дом и 5 см от кирпичных поверхностей,
  • толщина кабеля для однофазной линии – 0,6 см для медных жил, 1.6 см для алюминиевых жил,
  • необходимость заделывания вводной штробы негорючим материалом,
  • расположение входного отверстия – 2,75 м от линии грунта и 1,5 м от окна,
  • соответствие мощности оборудования выделенной мощности 15 кВт,
  • расстояние по прямой от электросети, к которой примыкает участок – 300 м для города и 500 м для села.

Обязательными элементами системы являются СИП-провода, электросчетчик, щит, промежуточная металлическая опора.

Варианты правильного подключения

Ввод электроэнергии в частный дом можно выполнить двумя способами:

  • Воздушный – недорогой, но заметный вариант. Основная часть кабеля протягивается на улице над землей. Проводник может проходить в помещение в трубе через стену на РУ или счетчики. Допускается подключение вне дома к стабилизатору напряжения или учетному прибору,
  • Под землей – скрытый способ, когда провод укладывается в асбестоцементную трубу, закопанную в грунт. Вход в здание осуществляется через технологическое отверстие в фундаменте. От ЛЭП до вводной точки кабель укладывается вдоль столба.

Особенности монтажа электропроводки в частном доме

Проводить электричество на даче или в коттедже начинают сразу после возведения стен и крыши. На этом этапе пользуются услугами электрика или выполняют работы своими руками.

Второй вариант экономит время, однако для его реализации нужно уметь составлять схемы, владеть инструментом и строго соблюдать технику безопасности.

Энергия к частным домам подводится от трансформаторной подстанции. Напряжение поступает по подземным или воздушным линиям. На первом этапе необходимо рассчитать суммарное энергопотребление. От этого зависит выбор типов кабелей, коммутационных и защитных приборов.

Как правильно рассчитать сечение кабеля, чтобы он не перегревался

Перед подключением нагрузки к сети важно убедиться в достаточной толщине жил питающего кабеля. В случае существенного превышения допустимой мощности возможно разрушение изоляции и даже самой жилы по причине её перегрева

Расчет сечения кабеля по мощности и силе тока

Прежде чем производить расчет сечения кабеля по мощности, следует вычислить сумму мощностей подключаемых электроприборов. В большинстве современных квартир основными потребителями являются:

  • Холодильник 300 Вт
  • Стиральная машина 2650 Вт
  • Компьютер 550 Вт
  • Освещение 500 Вт
  • Электрочайник 1150 Вт
  • Микроволновая печь 700 Вт
  • Телевизор 160 Вт
  • Водонагреватель 1950 Вт
  • Пылесос 600 Вт
  • Утюг 1750 Вт
  • Всего 10310 Вт = 10,3 кВт

В сумме большинство современных квартир потребляют приблизительно 10 кВт. В зависимости от времени суток данный параметр может существенно снижаться

Однако при выборе сечения проводника важно ориентироваться на большую величину

Необходимо знать следующее: расчет сечения кабеля для однофазных и трехфазных сетей различается. Но и в том, и в другом случае следует учитывать в первую очередь три параметра:

  1. Силу тока (I),
  2. Напряжение (U),
  3. Потребляемую мощность (P).

Также имеется несколько других переменных, их значение различается для каждого конкретного случая.

Требования к электрооборудованию подключаемого объекта

Требования, предъявляемые к счетчику потребления электроэнергии

Характеристики приборов учета, устанавливаемых на подключаемых домах, дачах и участках должны соответствовать ГОСТу 6570–96. Для жилых помещений рабочий ток прибора должен быть не меньше 30 А с классом точности от 2.0.

Все эти параметры необходимо учитывать при приобретении счетчика. Для коттеджей и частных домов необходимо приобретать прибор учета с рабочим током более 50 А, а также учитывать фазность подаваемой электроэнергии.

Требования, предъявляемые к вводно-распределительным устройствам (ВРУ)

Вводно-распределительное устройство — это электрощит с комплектом оборудования, предназначенный для управления электрическими цепями, защиты от перегрузок и так далее. ВРУ состоит из входного кабеля, системы включения/отключения подачи электроэнергии, заземления, приборов защиты УЗО и других элементов. Входной кабель укладывает в специальную гофрированную трубу, защищающую его от механических повреждений. Наружный провод должен соответствовать всем расчетным характеристикам по мощности, фазности и степени защиты от воздействия внешней среды.

Все автоматические выключатели, УЗО и другие элементы вводно-распределительного устройства, подбираются в полной зависимости от мощности потребления электроэнергии, с некоторым запасом. Элементы электрощита не должны соприкасаться с металлическим конструкциями: крышей, забором, решеткой и так далее. Монтаж силового кабеля, проходящего сквозь стену, необходимо осуществлять с использованием ПВХ-труб.

Проведение электричества на участок к частному дому от линий электропередач

Один из способов проведения электричества на участок – выполнение отводов кабелей с высоковольтных линий электропередач. Особенно часто этот метод используется в сельской местности. При этом необходимо учесть все правила электро- и пожарной безопасности. Обычно основная воздушная линия в сельской местности проходит по центральной улице поселка или другого населенного пункта.

Чтоб провести электричество к частному дому своими руками этим способом, второй провод должен запитываться непосредственно от нулевого провода воздушных линий.

В сельской местности от воздушной линии к частному дому иногда отходят трех — и четырехпроводные ответвления. Это делается в тех случаях, когда провода отводятся к домам с двумя или тремя квартирами.

Ведь при таких условиях каждому из потребителей необходим свой фазовый провод, а нулевой провод при этом будет оставаться общим.

Следует знать, что при проведении электричества к частному дому на две квартиры отводятся три провода, а к многоквартирным домам подводятся четырехпроводные ответвления. Это позволяет более равномерно распределить нагрузку на провода. Чем равномернее разделены нагрузки на фазы, тем меньше потерь при передаче электрической энергии. Также четырехпроводные ответвления необходимо делать, когда в доме планируется установка трехфазных электроприемников.

Как проложить трассу?

Планируя электротрассу под землей, следует придерживаться таких основных нюансов:

  1. Избегать пересечений с другими кабелями. В случае, когда такой возможности не имеется, то расстояние от кабеля до кабеля должно составлять не меньше 15 см. При этом в области пересечения на кабеля следует надеть специальные жесткие футляры, которые обычно делаются из водопроводных пластиковых труб. На кабель, который был проложен ранее можно надеть просто распиленную асбестовую трубу, после чего соединить ее при помощи скотча или стяжек.
  2. Пересекая водопроводные, канализационные, газовые трубы, необходимо соблюдать расстояние до кабеля, которое должно быть не меньше 50 см, в случае если укладка идет без защитной оболочки. И достаточно будет 25 см при наличии оболочки. Защитная оболочка при этом должна выходить на два метра в две стороны от мест пересечения.
  3. В случае, если прокладка кабеля необходима вдоль трубопровода или вдоль канализации, газовых труб, то расстояние от них должно быть как минимум один метр, а в случае прокладки с использованием труб это расстояние можно свести к 25 см.
  4. Когда подземная электротрасса будет проходить по всей длине теплотрассы, то расстояние не должно быть меньше двух метров, при этом теплотрасса должна иметь хорошее изоляционное покрытие.
  5. По периметру следует обходить площадку в том случае, если необходима парковка. А если обойти ее не получается, то трассу следует прокладывать или же немного глубже, или же при прокладке использовать жесткие футляры.
  6. Большие деревья нужно тоже обходить по кругу, радиус которого должен составлять не менее двух метров. Другой вариант — проложить трассу таким образом, чтобы до ствола дерева было хотя бы два метра. Можно еще на необходимой глубине под деревом проложить трубу длиной около двух метров, сквозь которую и будет проведен кабель.
  7. От места укладки кабеля ближайших до кустарников расстояние должно составлять не меньше 75 см.
  8. В случае, когда прокладка кабелей осуществляется вдоль фундамента дома, расстояние от него должно составлять не меньше 0,6 м.

Далее следует провести проверку соответствия требованиям, и можете приступать к созданию траншеи.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

  • одножильная (однопроволочная);
  • многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

  • марку провода;
  • наименование предприятия-изготовителя;
  • дату выпуска;
  • количество жил и их сечение;
  • величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Требуемый для проведения работ инструмент и материал

Для осуществления работ по монтированию дачной электрической проводки рекомендуется заранее подготовить следующий инструмент:

  • ножницы для разделки КЛ;
  • пассатижи;
  • отвертки;
  • шуруповерт;
  • болгарка с алмазными дисками;
  • молоток;
  • монтажное зубило;
  • шпатель;
  • рулетка;
  • нож.

Инструменты для прокладки электропроводки Приобретать материал лучше всего после составления полноценного проекта планируемой электросети. Потребуются следующие элементы:

  • защитные автоматы;
  • электрический счетчик;
  • провода;
  • розетки;
  • выключатели;
  • распределительные коробки;
  • подрозетники;
  • соединительные клеммы;
  • крепежный метиз.

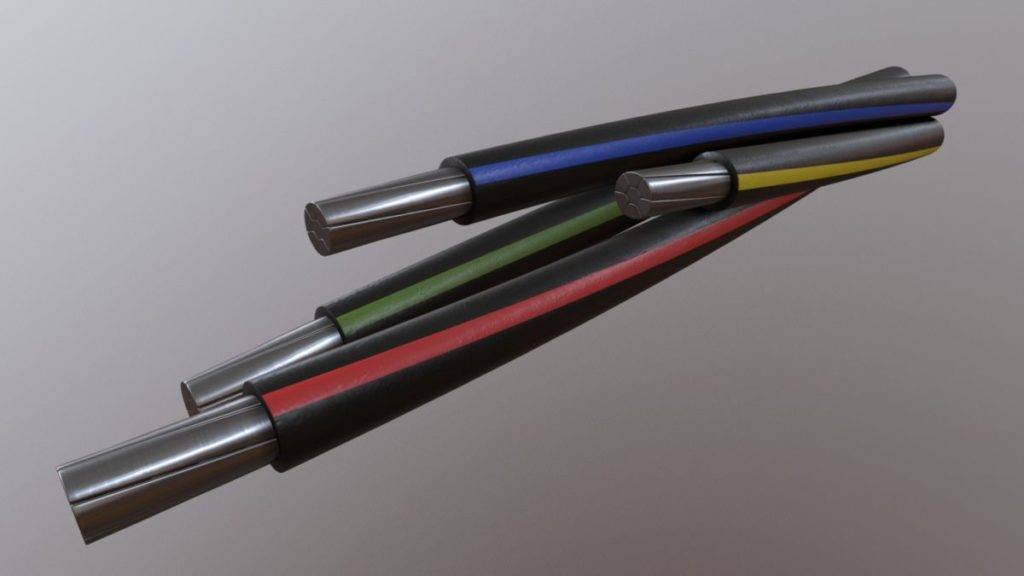

Выбор кабеля для ввода в дом

Сравнение СИП-1 и СИП-2

Оптимальным материалом для домашней электросети будет СИП-кабель, который допускается использовать для организации линий с напряжением до 35 кВт. Провод состоит из 3-х фазных жил, обвитых нулевым, имеет качественное изоляционное покрытие из полиэтилена. Нулевой проводник из алюминия находится по центру скрутки.

Если СИП-кабель нужен для проводки от столба к дому по воздуху, стоит обратить внимание на изоляционный слой:

  • термопластичный полиэтилен изоляции СИП-1, СИП-1А, СИП-4 и СИПн-4 выдерживает температуру до +70 градусов,
  • сшитый полиэтилен материалов СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ выдерживает температурную нагрузку до 90 градусов, обеспечивает защиту от перегрузок и коротких замыканий.

Хороший кабель для прокладки в грунте имеет изоляционную поверхность из спрессованной бумаги с пропиткой, полиэтилена, ПВХ. Жилы ВБбШв или ПвБШв усилены ленточной изоляции. Для участков с рисками повреждения применяется ПаКШп с проволочной сеткой.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
