Подключение люстры к двойному выключателю — схема

Ремонт светильников

Основная причина, из-за чего не работают люстры с галогенными светильниками – это плохие контакты при соединении элементов цепи.

  • Чтобы исправить положение, достаточно зачистить провода, которые подключены к трансформаторам, и внимательно проверить все соединения в коробках.
  • Если отсутствуют видимые следы повреждений, контакты хорошо зачищены и обжаты, а света нет, необходимо тестером измерить выходное напряжение. При нулевом показании на выходных клеммах трансформатора, понадобится приобретать новый прибор с такой же маркировкой на его корпусе.
  • При ремонте изделия с пультом дистанционного управления, сначала проверяются элементы его питания. Затем целостность ламп и работа трансформатора. Если все элементы исправны, проверяется электронный блок, управляющий лампами. Для его замены отсоединяются провода, маркируются их концы, чтобы не ошибиться при подключении нового блока.

Потолочные люстры галогеновые пришли на смену обычным лампам накаливания. Даже большая цена светильников не снижает их популярность, так как они дают значительно больше света, а при этом энергии расходуется меньше.

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением. Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга. Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

Читайте по теме — чем опасна алюминиевая проводка.

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.

Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

А далее подключаем лампочку к фазному проводу и одному из двух остальных.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

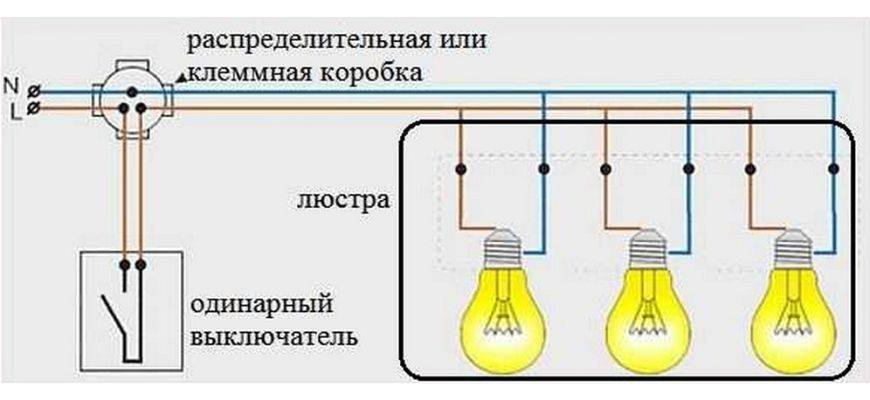

Схема подключения люстры к двум выводам такая:

Если же схема – трехпроводная, то подключение делается так:

Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).

Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми. К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем. К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем

К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.

Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.

Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).

В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.

В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.

Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.

В каждом из способов соединения есть свои достоинства и недостатки.

Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.

Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.

Читайте по теме: Соединения проводки, как правильно скручивать провода.

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Популярное у читателей: Критерии выбора аккумуляторной отвертки, недостатки и преимущества устройства.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Cоединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и зачистки проводов, монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов. Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

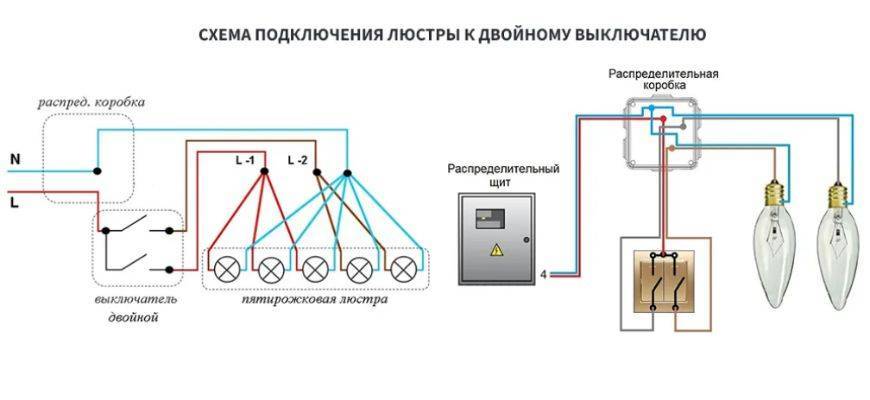

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Подготовительные работы для установки изделия на потолочной плоскости

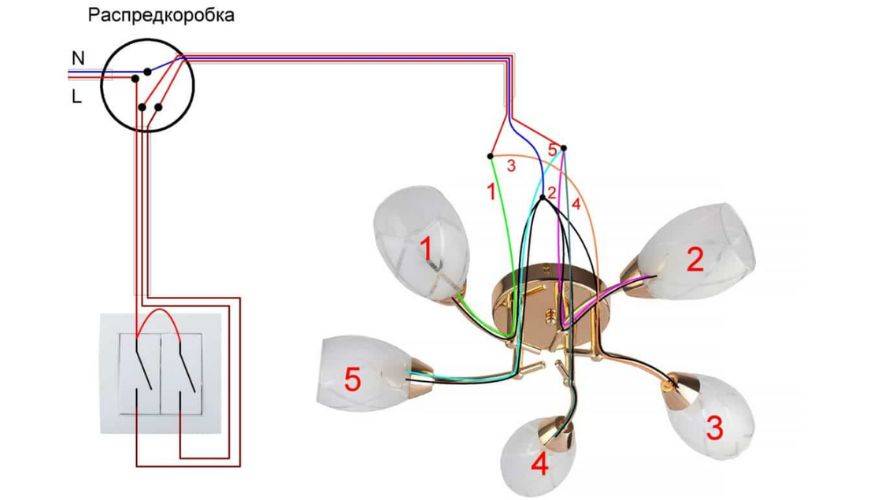

Прежде чем выполнить подключение пятирожковой люстры к двухклавишному выключателю, необходимо подвесить осветительный прибор. Для этого необходимо провести следующие работы.

Установка элемента крепления. В квартирах домов старых построек основанием потолка являются железобетонные блоки. В центральной части потолка каждой комнаты строители формировали отверстие, куда потом устанавливали крюк и выводили электрические провода. Следовательно, установить новую люстру будет несложно, потому что уже имеется крепежный крюк.

Но все же необходимо убедиться, что установленное крепление выдержит вес нового осветительного прибора. Метод определения достаточно простой. Подвешиваем на крепление груз массой, превышающей массу новой люстры. Оптимальным вариантом будет применение крюка на металлической планке, который вводится в канал железобетонного перекрытия.

При первоначальной установке люстры в комнате частного домостроения, необходимо выполнить некоторые работы. Для исключения рисков обрыва пятирожкового осветительного прибора должна быть установлена основательная крепежная конструкция. Для этого необходимо установить на чердаке деревянный брус. Его месторасположение должно соответствовать месту установки люстры на потолке. В центральной точке потолка нужно подготовить отверстие для элемента крепления. Устанавливаем крюк, закрепляя его на деревянном брусе. Длину крюка можно отрегулировать установленным на его резьбе специальным приспособлением.

Монтажные работы по формированию проводки. Формируем места расположения монтажной коробки и выключателя. Монтажная коробка устанавливается в верхней части плоскости стены вблизи потолка, а выключатель вблизи дверного проема. Затем подготавливаем канавку для укладки медного кабеля на поверхностях стены и потолка. Она прокладывается от светильника до монтажной коробки и до места установки выключателя. Затем выполняем такую же канавку от коробки к электрическому щитку.

Устанавливаем соединительную коробку, укладываем кабель в подготовленную трассу и заделываем ее раствором. Если в комнате недавно выполнен ремонт, можно проложить наружную проводку, маскируя ее кабель каналом, в который укладывается кабель. Выполняем соединение проводов в монтажной коробке. Затем производим необходимое изолирование мест из соединения и укладываем в плоскости коробки, не допуская пересечения соединенных проводов. Закрываем крышку и фиксируем ее.

Как подключить люстру

Для подключения люстры нам обязательно нужно найти в трёх проводах, торчащих из отверстия в потолочном перекрытии ноль и два фазных провода. Для этого можно воспользоваться индикаторной отвёрткой. Провод фаза идёт на выключатель, а ноль напрямую в распределительную коробку. Но, если вы не разбираетесь в электричестве лучше воспользоваться услугами опытного электрика. Вызвать специалиста можно тут. Мастер быстро и безопасно проведет установку люстры.

Схема подключения люстры

Выключаем автоматический выключатель, который находится на лестничной площадке и индикатором проверяем на трёх проводах, торчащих из потолка наличие напряжения, сняв предварительно с них изоляцию. Если напряжение отсутствует, разводим концы проводов в разные стороны, чтобы не было замыкания и включаем автомат на площадке. Включаем выключатель люстры и проверяем наличие напряжения на проводах, по очереди прикасаясь к ним индикатором. На фазных проводах индикатор светится, а на ноле – нет. Запоминаем ноль, а лучше пометить его изоляционной лентой.

Из люстры выходит три провода, и нам нужно определить какой из них нулевой. Для определения подключаем к любым двум проводам из люстры провод с вилкой (все лампочки в люстру вкручены), временно для безопасности, изолируем соединение и включаем вилку в розетку, не дотрагиваясь до третьего провода. Должны загореться две или три лампы. Запоминаем как были подключены провода и один из них меняем местами с неподключенным. Должны загореться другие лампы. Если не загорелись, меняем провода. Должно работать так. Один провод должен быть всегда соединён, а два других при соединении с фазным проводом по очереди зажигали то одну группу ламп, то другую. Тот провод, который всегда соединён и является нулевым. Его помечаем изолентой.

Осталось подключить люстру к проводам на потолке. Для этого соединяем помеченный провод на потолке с помеченным проводом на люстре. Два других провода соединяем в любом порядке. Проверяем в работе и, если не нравится какая клавиша выключателя включает большую группу ламп, меняем два последних провода местами.

Соединение люстры с проводами на потолке лучше всего делать при помощи специальной колодки и если её не было в комплектации люстры, то лучше всего купить её в магазине в отделе электрики. Если в вашей квартире из потолка выходят алюминиевые провода, а на люстре медные, то скрутка их напрямую, без клемм, может привести к пожару.

Обязательно соблюдайте правила техники безопасности при работе с электроприборами.

Пенза-Взгляд, 2015–2016. Портал актуальных новостей «Пенза-Взгляд».

Новости Пензы. События, факты, мнения.

Использование материалов разрешено только с предварительного согласия правообладателей. Все права на фото-видео, графический и изобразительный контент принадлежат их авторам. Допустимо цитирование не более 30% от исходного текста. Полностью дублировать материалы запрещено (в том числе с использованием RSS). При цитировании материалов гиперссылка на penzavzglyad.ru обязательна.

Редакция не несет ответственности за содержание блогов и комментариев, а также не предоставляет справочной информации. Позиция «Пенза-Взгляд» не всегда совпадает с мнением авторов статей, опубликованных на интернет-портале.

Все замечания, пожелания и предложения присылайте на penzavzglyad@yandex.ru. Прогноз погоды предоставлен сервисом Яндекс.Погода.

Настоящий ресурс может содержать материалы 18+.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

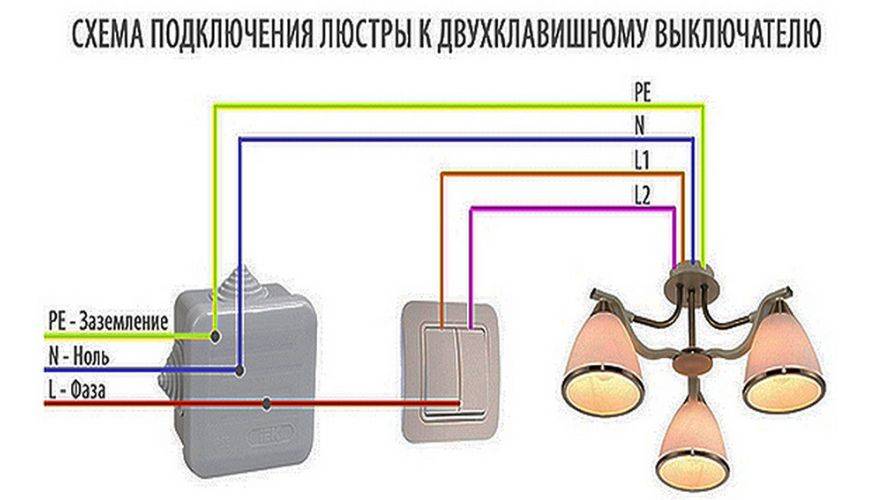

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Крепление и подключение проводов

Методика крепления люстры к потолку остается прежней. Классические варианты предусматривают крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус люстры. Для каждой модели прилагается инструкция, как это сделать.

Крюк для крепления люстры на потолке

Металлические планки для крепления люстры

Сложность при сборке системы дистанционного управления, подключения люстры заключается в том, где установить контроллер. Контроллер – это один из важнейших элементов дистанционной системы управления, он принимает сигналы, посылаемые с пульта или стационарного выключателя, и осуществляет заданные сигналом коммутации для установленного режима освещения. Опции могут быть самые разные:

  • включение отдельных групп ламп на люстре;
  • регулировка яркости освещения;
  • на стационарном пульте бывают функции поиска дистанционного пульта – нажимается соответствующая кнопка и подается сигнал, который включает на дистанционном пульте мелодию или тональный звук, что значительно облегчает его поиск.

Обычно контроллер имеет малые габариты и легко помещается под декоративный колпак люстры, который закрывает колодку подключения проводов на потолке.

Установка контроллера в корпусе люстры

Можно установить контроллер в стене со  стационарным переключателем или в другом месте, для этого придется протянуть от него провода к люстре и стационарному пульту управления.

В квартирах для освещения обычно предусматривают двойной или тройной выключатель, контроллер расширяет эти возможности.

Различные модели контроллеров имеют отличия в схемах подключения. К каждому изделию прилагается электрическая схема, иногда даже пиктографический рисунок, где указан цвет проводов и места соединения. При сборке рекомендуется придерживаться этих инструкций. В большинстве случаев на контроллере три контакта для подключения к сети –  фаза, ноль и заземление, и 2–4 контакта на отдельные группы ламп, которые подключаются к фазным проводам люстры (обычно коричневого цвета).

Одноканальный контроллер и пульт дистанционного управления

Все нулевые концы соединяются скруткой в один контакт, который изолируется кембриком, изолентой или специальными пластиковыми колпачками. Провода заземления (желто-зеленого цвета)  соединяются таким же образом и фиксируются предусмотренным для этого болтом на корпус люстры. Если такого крепления нет, допускается заизолировать контакт и никуда не подключать.

Многоканальный контроллер и пульт дистанционного управления для люстры

Монтаж контроллера и все электрические соединения делаются при обесточенной сети в помещении этого здания.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

  1.  общий, который дает вывод для подключения к люстре или к проводу с фазой
  2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы – преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки.  Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

 Люстра с пультом управления – роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

Функции проводов в люстре

назначение проводов в люстре

Итак, инструменты подготовлены и теперь необходимо определить назначение каждого из трёх проводков в люстре. Проще всего это сделать, изучив паспорт на осветительный прибор. Обычно в данном документе обозначается назначение каждого из проводов и принцип их подключения к электросети. Если рассматривать предназначение проводов люстры в соответствии с определёнными стандартами, то их цветовая маркировка должна соответствовать следующим значениям:

  • Провод синего цвета соответствует нулю;
  • Провод коричневого (или белого цвета) соответствует фазе;
  • Провод с жёлто-зелёной маркировкой выполняет функции заземляющего.

В том случае, если документации на люстру нет, а цвет провода не указывает однозначно на его предназначение, то определить функциональные возможности провода можно только при помощи мультиметра. делается это следующим образом.

  1. Мультиметр устанавливается в режим прощупки и на нём на определённый промежуток времени закорачиваются щупы. Если после этих действий раздаётся короткий звуковой сигнал – это значит, что прибор работает исправно, а предел измерений определён верно.
  2. Лампочки из люстры выкручиваются. После этого в патроне необходимо определить расположение двух контактов 9фазного и нулевого). Первый из них располагается в центре и слегка пружинит. Нулевой же контакт находится в патроне сбоку и соприкасается с цоколем лампочки при её вкручивании в патрон.
  3. После этого нужно найти нулевой провод. Для этого один из щупов мультиметра нужно установить сбоку на патрон, а вторым поочерёдно дотрагиваться до оголённых проводков, выходящих из люстры. Нулевым будет тот провод, при соприкосновении с которым мультиметр издаст короткий звуковой сигнал. Его желательно тут же пометить маркером.
  4. Следующий этап работы – определение фазного провода. Щуп мультиметра необходимо установить на средний контакт любого из имеющихся патронов. Второй щуп должен касаться оставшихся двух проводков. Определение фазного провода осуществляется также, по звуковому сигналу. После того, как данный провод найден, его следует пометить, или запомнить место его расположения.
  5. Далее определяют количество контуров в люстре. С этой целью один из щупов мультиметра устанавливают на найденном фазном проводе, а другим щупом одновременно прикасаются к средним контактам патронов (поочерёдно). Если люстра оснащена одним контуром, то сигнал будет раздаваться при соприкосновении щупа с любым из патронов. Иногда бывает так, что к контуру подсоединены не все патроны. В этом случае щупами прикасаются к данным патронам и третьему проводу, определяя таким способом наличие второго контура. Наличие сигнала подтвердит, что люстра имеет два контура, а второй замеряемый проводок является фазным.
  6. Третий провод в одноконтурных люстрах выполняет функцию заземления. Проверить это несложно. нужно лишь одним щупом мультиметра прикоснуться к металлической части люстры, а вторым – к третьему проводу. Если провод – заземляющий, раздастся характерный звуковой сигнал.

Процесс подключения люстры

Проще всего работать, если светильник содержит один-три рожка без разделения на группы с подключением к одинарному выключателю. Здесь провода разводятся на ноль и фазу, а заземление приматывается к корпусу прибора.

Более сложны действия мастера при подведении осветительного устройства к двухконтактному выключателю, где требуется разделение света. Тем не менее, такой вариант монтажа тоже можно осуществить своими руками.

К одинарному выключателю

Схема подключения к одинарному выключателю.

Когда из потолка идёт только 2 проводника, получится подвести лишь одноклавишный выключатель. Он даёт возможность подключать все лампочки одновременно вне зависимости от их количества.

Процесс очень прост: нужно стыковать концы проводов сети и люстры между собой (ноль с нолём, фазу с фазой), сформировав 2 пучка по цвету. Лишние провода на светильнике подгибают и изолируют. Пучки закрывают в клеммной коробке, закрепляют прибор на потолочном крюке.

К двойному выключателю

Схема подключения к двойному выключателю.

С двойным выключателем работают при таких условиях: наличие трех проводов в потолке (2 фазы и ноль) и такого же количества – в люстре. Сам прибор освещения обычно содержит несколько лампочек. Ноль люстры стыкуют с общим нолём сети, каждую секцию ламп – с фазными проводниками. Все скрутки изолируют, закрывают в клеммной коробке.

На две лампы

Прибор с двумя рожками подключается к общей проводке аналогичным способом. Если выключатель одноклавишный, одна из клавиш может остаться незадействованной (при наличии 1 фазы и 1 ноля). При необходимости разделить освещение каждый рожок считают отдельной веткой и соединяют проводники соответствующим образом.

На три лампы

Схема подключение на три лампы.

Схема соединения выключателя с трехрожковой люстрой отличается от других только в необходимости точно определить тип проводников. Ламп на приборе – 3, а клавиш на выключателе и фаз – только 2. Одна клавиша будет работать на включение и выключение сразу двух ламп. Первым делом собирают вместе нулевые кабели с рожков, подводят к нолю сети. После два фазных провода подключают к первой фазной жиле, а третий – ко второй.

На четыре лампы

В такой ситуации схемы подключения практически не меняются: нужно выполнить три соединения проводников. Разделяют рожки произвольным образом. Все провода синего или голубого цвета (нулевые) скручивают и подсоединяют к нулю. Фазы подводят к клавишам выключателя по 2 или по схеме «1+3».

Больше пяти ламп

Схема подключение люстры с пятью лампами.

Разница в подключении таких приборов – лишь в числе проводов, которые нужно будет объединить, а также в их разделении. Обычно на каждую клавишу выключателя выводят равное количество ламп, хотя это решается индивидуально.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
