Электронные программируемые реле времени с задержкой включения и выключения

Для чего используются

Применение реле времени распространено в бытовых условиях. Например, при работе кондиционера могут потребоваться действия, осуществляемые циклически, через определённые промежутки времени. Например, охлаждение или подогрев (в зависимости от погодных условий), которые выполняются с часовым перерывом.

Переключатель поможет подогреть пищу перед обедом. Если хозяин оставляет дом на некоторое время в течение холодного сезона, ему лучше выключить отопление. Но если он делает это всего на пару дней, он может организовать его периодическое включение с минимальными параметрами.

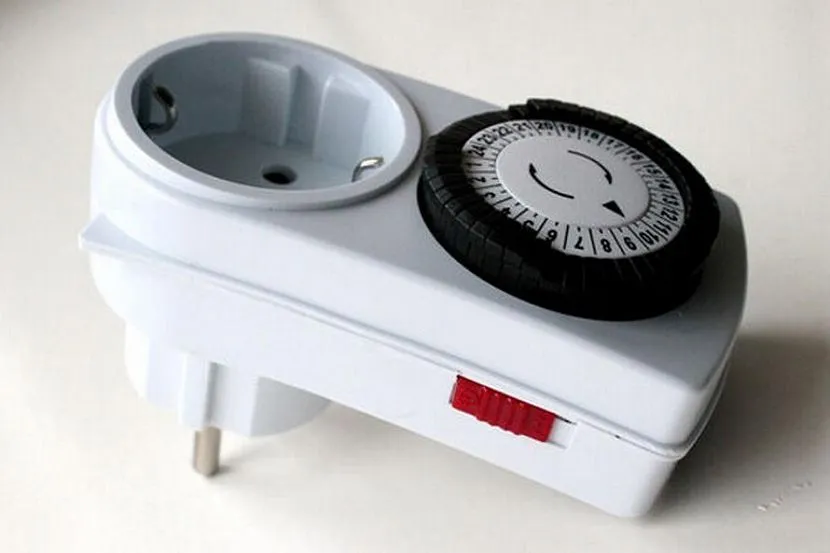

Таймер розеточного типаИсточник sovet-ingenera.com

Реле времени позволяет организовать управление любыми бытовыми устройствами, которые работают от электрического тока, установить нужный владельцу режим работы. Таймеры также широко применяются для управления различными промышленными процессами, обеспечивая точное соблюдения временной последовательности действий.

Можно привести другие примеры использования:

• При использовании рекламы со светодиодным освещением можно определять режим её показа.
• Те, кто ведут сельскохозяйственные работы, могут с помощью такого прибора управлять устройствами для полива.
• Таймер позволяет обеспечить работу уличного освещения в соответствии с запланированным распорядком.
• Выключатель света с таймером можно запрограммировать для управления обеспечением жизнедеятельности рыбок в аквариуме.
• В помещении можно поддерживать микроклимат на комфортном уровне при наличии соответствующих бытовых приборов.
• С помощью таймера можно управлять работой системы отопления.
• Это устройство можно использовать при организации охранных мероприятий.

Если хозяева квартиры уехали в отпуск, с помощью реле времени можно обеспечить эффект присутствия жильцов в доме. Например, таймер может включать свет в заданное время до тех пор, пока люди не вернутся.

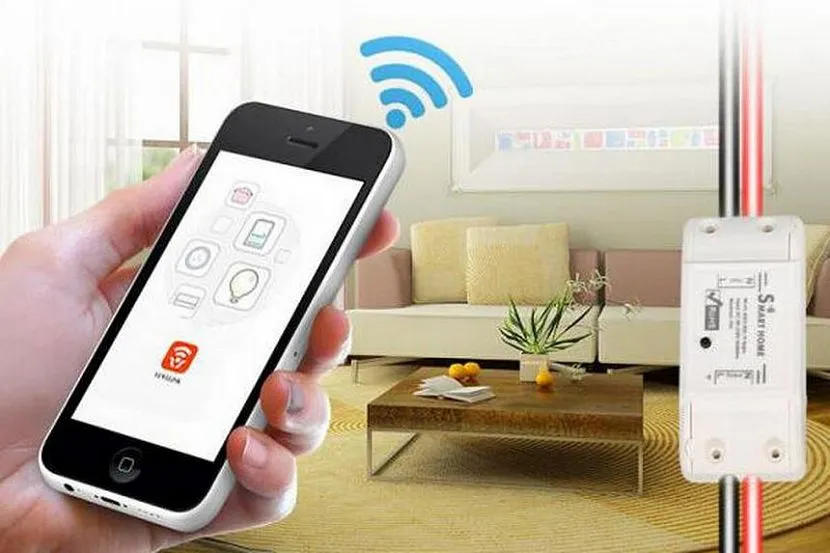

В некоторых реле времени возможно управление со смартфонаИсточник sovet-ingenera.com

Где и как используется

Реле времени с задержкой выключения 220 В распространены в областях распределения и производства электрической энергии. Защита, которую они обеспечивают высоковольтным линиям, создаёт безаварийный режим работы подстанций, а также иного оборудования.

Элементы управлений защиты изготовлены для коммутации присоединения при очень высоких рабочих напряжениях (несколько тысяч Вольт).

Благодаря установке защиты реле возможно резервирование линий электропередач, а также мгновенное отключение поврежденных или опасных участков электросетей.

Устройства электромагнитного типа повсеместно используются в разных видах бытовой техники, таких как стиральные машины, холодильники и т. д.

Сегодня — реле времени — такого типа широко используется в системах управления производственными и конвейерными линиями. Такие системы управления, как правило, применяются на производствах с высокими паразитными потенциалами, при которых управление полупроводниковых систем становится невозможным.

Как подключить реле

Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.

Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства

Для этого следует обратить внимание на различные фото реле контроля фаз. Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы

Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С

Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.

Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.

При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.

Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.

Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.

В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.

Особенности работы таймера

Применение реле времени поможет не только рационально управлять бытовыми приборами, но и позволит обеспечить экономию электроэнергии. Например, возможно использование выключателя с задержкой времени. Качественный прибор должен обладать следующими характеристиками:

• Необходимо, чтобы таймер обеспечивал работу в течение промежутка времени, достаточного для выполнения планируемых задач. Реле может, например, использоваться для управления чайником в течение ближайшего часа или на протяжении нескольких недель для регуляции работы отопительного котла.
• Должны быть предусмотрены все необходимые функции управления, чтобы обеспечить полноценную работу с оборудованием.
• Необходима высокая точность работы встроенных часов. При подаче сигнала не должна возникать разница во времени от поступления команды до срабатывания тех реле, которые обеспечивают активизацию или выключение соответствующей техники.
• Таймер должен обладать достаточной дискретностью для точного выполнения запрограммированных действий.

Этот прибор является сложным электронным устройством, которое может быть запрограммировано пользователем для различных целей.

Электромеханический таймерИсточник sovet-ingenera.com

Схема работы прибора

Реле времени с задержкой выключения 220в РЗВ-1 применяется в схемах автоматики, например, на лестничной площадке, для вентилятора в санузле. Диапазон времени срабатывания от 1 секунды до 60 минут. Чтобы задать время, нужно нажать и отпустить кнопку «ПРОГ». Контакты размыкаются, а время до следующего нажатия сохраняется в памяти устройства.

Чтобы изменить период задержки, операцию повторяют. Минимальная задержка 1 секунда, если повторного нажатия не будет, реле сработает через 60 минут. Память прибора зафиксирует максимальное время задержки – 1 час. При замыкании контакта включается реле, при размыкании – таймер. РВ отключает нагрузку по истечении заданного времени.

Контакт может быть представлен как кнопкой без фиксации, так и обычным выключателем. При коммутации включается лампочка или любая другая нагрузка и начинается отсчет запрограммированного времени. По окончании заданного периода прибор отключится.

Простая схема реле с задержкой

Самоделка на базе таймера NE 555

Другая схема электронного таймера для сборки своими руками также легка и доступна для повторения. Сердцем данной схемы является микросхема интегрального таймера «NE 555». Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства:

NE555 – это специализированная микросхема, используемая в построении всевозможных электронных устройств, таймеров, генераторов сигнала и т.д. Она достаточно распространена, поэтому ее можно найти в любом радиомагазине. Данная микросхема управляет нагрузкой через электромеханическое реле, которое можно задействовать как на включение, так и на выключение полезной нагрузки.

Управление таймером осуществляется двумя кнопками: «старт» и «стоп». Для начала отсчета времени необходимо нажать на кнопку «старт». Отключение и возврат устройства в первоначальное состояние осуществляется кнопкой «стоп». Узлом, задающем интервал времени, является цепочка из переменного резистора R1 и электролитического конденсатора C1. От их номинала зависит величина задержки включения реле времени.

При данных номиналах элементов R1 и C1, диапазон времени может быть от 2 секунд до 3 минут. В качестве индикатора состояния работоспособности конструкции используется включенный параллельно катушке реле светодиод. Как и в предыдущей схеме, для ее функционирования требуется дополнительный источник внешнего питания на 12 Вольт.

Для того чтобы реле само включалось сразу при подаче на плату питания, необходимо немного изменить схему: вывод 4 микросхемы соединить с плюсовым проводом, вывод 7 отключить, а выводы 2 и 6 соединить вместе. Более наглядно о данной схеме можно узнать из видео, где подробно описан процесс сборки и работы с устройством:

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.

Схема простая и приводится без пояснений:

Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:

1. Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
2. DIP-переключателями 1–3 выбрать диапазон времени.
3. Установить заданное время выдержки.

Что следует знать для чувствительной экономии на уличном освещении

Само по себе реле времени не даст такого эффекта, который хотелось бы видеть владельцу – счета по электричеству за уличное освещение убавятся незначительно. Это неудивительно, ведь РВ будет включать его вечером и отключать утром. Возникает вопрос: зачем лампы светят, когда во дворе никого нет? Оправданным решением будет коммутация реле времени с датчиком движения. При таком подключении РВ будет подавать напряжение, но при отсутствии людей во дворе до светильников оно доходить не будет. Однако, едва в поле «зрения» датчика движения появляется человек, цепь замыкается и фонари включаются.

Также можно продумать, как подключить реле времени в паре с датчиком звука. Ведь никто не может передвигаться бесшумно, это противоестественно. Тем более ночью, когда звуки слышны более отчетливо. Подобные доработки РВ дополнительными датчиками позволят сэкономить до 70-80 % расходуемой электроэнергии, что чувствительно отразится на счетах от энергосбытовой или обслуживающей компании.

Что представляют собой таймеры

Они обеспечивают подачу определённых сигналов различным устройствам в точно установленные моменты времени. Природа бытовых приборов или промышленного оборудования при осуществлении управления не имеет решающего значения.

Выключатель с таймером отключения может работать как с небольшими промежутками времени, так и осуществлять управление на протяжении дней, недель или месяцев. Мастер должен обеспечить надлежащее электрическое соединение. При программировании нужно установить время, когда должен быть подан сигнал.

Иногда такие реле времени имеют дополнительные полезные свойства. Например, таймер для чайника или кофеварки может находиться в одном корпусе с розеткой. Таким образом владелец легко может сразу установить временные параметры работы устройства.

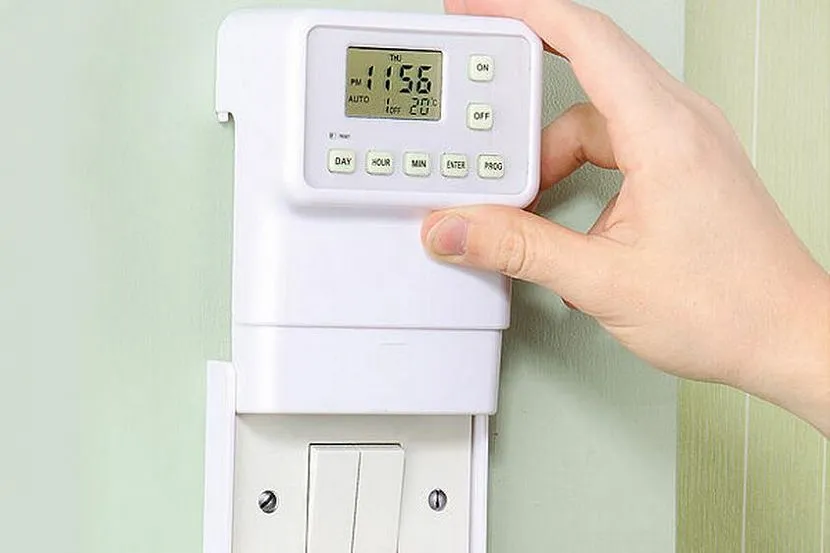

На электронных устройствах используется дисплей и несколько клавишИсточник sovet-ingenera.com

Технические характеристики

Размеры реле времени 12 Вольт с задержкой выключения: 65х36х23 мм.

Размеры устройства 220 вольт с задержкой выключения: 68х86х18мм.

• Сетевое напряжение. Пределы: верхний – от 220 В до 280 В, нижний – от 120 В до 210 В.
• Напряжение питание в пределах от 100 В до 420 В.
• Номинальный ток – 5 А, 16 А, 25 А, 32 А, 40 А, 50 А, 63 А.
• Потребляемый ток – 2.8 мА, 5.8 мА (у модели SR 1), 10 мА, 76 мА, 86 мА.
• Номинальная мощность нагрузки – 1 кВА, 3 кВА, 5.5 кВА, 7 А, 8.8 кВА, 11 кВА, 13.9 кВА.
• Период задержки подключения нагрузки (регулируемый) от 3 до 600 секунд.
• Время отключения питания нагрузи во время снижения напряжения от 1 до 0.04 секунды в зависимости от вида устройства. Во время повышения напряжения – от 0.01 до 0.05 секунды.
• Допустимое количество включений (при подключённой нагрузке) от 50 000 до 100 000 раз.
• Для трёхфазной конструкции существует возможность настроить величину перекоса фаз в пределах от 10 В до 80 В.
• Настраиваемое время при заданном перекосе от 0 до 30 секунд.

Стандарты защиты:

• IP 20 – защита устройства от проникновения внутрь его корпуса предметов с диаметром, превышающим 12.5 мм.
• IP 56 – защита от обычных и сильных водяных струй.

Какой принцип нужно реализовать в самодельном реле времени

Основа самодельных автоматических спусков с таймерами – начало настроенной (выбранной) выдержки. Часто это изделие низкого напряжения (5-14 В), реже – для прямого подключения к обычной сети (диодные варианты).

Основы простейших сборок

Таймер в данном случае представляет собой конденсатор, длительность его разряда – обратный отсчет. Зарядка начинается нажатием кнопки переключателя. Актуатор представляет собой электромеханическое реле (выглядит как коробочка), после «опорожнения» конденсатора пропадает ток на его контактах и ​​происходит срабатывание.

В схему также входит подстроечный резистор (переменный, подстроечный) для регулировки задержки, но в целом диапазон задается емкостью конденсатора (можно экспериментально подобрать несколько для требуемых зазоров) – это влияет на продолжительность его разряда, соответственно на общем кадре паузы.

Чем отличается автоматика ABB от изделий других брендов

Такие РВ имеют некоторые преимущества перед устройствами производства остальных фирм, среди которых:

• Простота монтажа и использования. Благодаря нанесенным на корпус РВ схемам вопроса, как подключить реле времени ABB, у пользователя не возникает. Настройки циклов достаточно просты, независимо от того, цифровое или аналоговое устройство используется. Циферблат, как и экран, четко читаем при любом освещении.
• Такие реле времени можно отключить принудительно. Подобное действие необходимо, когда требуется срочная ревизия или обслуживание устройства. При этом предустановленные программы циклов не сбиваются. Говоря о сертификации, можно отметить, что все устройства проходят обязательное тестирование по стандартам EN 60730-1 и EN 60730-2-7.
• Реле времени ABB довольно компактны. При монтаже на ДИН-рейку подобное устройство занимает всего 2 модульных места. Но, несмотря на малые габариты, производитель смог добиться довольно малого минимального шага по времени, который составляет всего 15 мин.
• Некоторые модели предусматривают использование собственной аккумуляторной батареи, которая не даст программам сбиться, обеспечив автономное питание при непредвиденном отключении электроэнергии.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме. Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор. В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Характеристики и критерии выбора

Прежде всего, необходимо определиться с типом используемого реле. Оно должно быть оснащено встроенным датчиком света или выносным. Выносному свойственны небольшие размеры, его проще защитить от подсветки, само устройство устанавливается в домашних условиях, например, в распределительном щитке. Существуют даже модификации под дин-рейку.

Фотореле, оснащенное встроенным датчиком освещенности, должно стоять недалеко от осветительного прибора

Также при установке важно учитывать, что свет лампы может влиять на фотодатчик, этого надо избегать. Датчик день-ночь со встроенным элементом предпочтительнее использовать, например, для светильников, работающих на солнечной батарее

Эксплуатационные характеристики

Классификация степеней защиты

Технические параметры возможных модификаций:

• Мощность нагрузки. Каждый датчик предназначен для работы на определенной мощности нагрузки. Рекомендуется, чтобы мощность всех осветительных приборов была приблизительно на 20% меньше номинальной. В этом случае оборудование не будет всегда перегружено, что благоприятно отразится на эксплуатационном сроке.
• Класс защиты корпуса. Устройства, предназначенные для работы на улице, должны иметь класс защиты не менее IP44. Это свидетельствует о том, что внутрь корпуса не сможет проникнуть пыль и водяные частицы размером более 1 мм. На улице можно устанавливать приборы с еще более высоким классом защиты, меньше нельзя. Для использования в домашних условиях можно приобретать конструкции с защитой IP23.
• Режим использования. Если таймер для лампы освещения будет работать круглогодично, необходимо, чтобы он был предназначен для работы при низких и высоких температурах. Рекомендуется брать показатели с запасом на случай аномальной жары или холодов.
• Напряжение питания. Оно может быть как 220В, так и 12В. В основном выбор зависит от типа напряжения, которое питает уличное освещение. Осветительные приборы 12В также можно использовать с аккумуляторными батареями.

Возможности настройки

Настройка чувствительности фотореле

Существует несколько регулировок, которые позволят настроить работу датчика для конкретной ситуации. Настройки оборудования на начальном этапе использования проводятся вручную путем проворачивания необходимого регулятора. Добиться одинаковых параметров практически невозможно.

• Регулируемый диапазон освещенности. Благодаря этому параметру задается освещение, при котором реле замыкает и размыкает контакты. Диапазон может колебаться от 2 до 100 Лк при полной темноте, и от 20 до 80 Лк при сумерках.
• Порог срабатывания позволяет уменьшить или увеличить светочувствительность. Снижать этот параметр рекомендуется зимой, когда на земле лежит снег и на него реагируют датчики. Также ее снижают, если в непосредственной близости расположены ярко освещенные объекты.
• Задержка, измеряемая в секундах, на отключение и включение. При увеличении задержки на выключение сокращается количество ложных срабатываний, например, при попадании на датчик света от фар автомобиля. Задержка на включение, в свою очередь, не даст включить осветительный прибор при затемнении от тени птицы или от тучи.

Что такое реле времени (далее Р.В.) с задержкой

Обычное реле предназначается для включения устройств после поступления сигнала. Реле времени срабатывает не сразу, а после прохождения промежутка времени заданного при его изготовлении  или настройки. Если выполнено с задержкой, то перед включением или отключением отсчитывается еще один период. Он тоже либо предусматривается при изготовлении прибора либо настраивается (программируется).

ТЕСТ:

4 вопроса для проверки теории

1. Есть возможность использовать реле с задержкой как обычное реле?

а) Нельзя, это абсолютно разные устройства.

б) Да, для этого настраиваем задержку на ноль. (верный)

1. Отличаются ли реле с задержкой включения и выключения?

а) Да, первые отрабатывают задержку перед запуском основного таймера, вторые только выдерживают время после команды на выключение. (верный)

б) Нет.

1. Возможна замена реле с задержкой выключения на реле с задержкой включения?

а) Нет это разные устройства. (верный)

б) Да.

1. Реле с задержкой включения можно ли заменить на два обычных реле времени?

а) Да если их правильно подключить. (верный).

б) Нет.

С задержкой выключения — 1 реле, работающее навыворот

1. На реле подается сигнал о выключении устройства.
2. Начинается отсчет времени задержки, после того как период истек устройство выключается.

Если такое реле смонтировано перед обычной лампой то она будет гаснуть не сразу после того как сработал выключатель а после прохождения времени задержки.

С задержкой включения — 2 устройства в одном

1. На реле подается сигнал, он включает его механизм или электронную схему.
2. Сразу отсчитывается время задержки.
3. После того как время отсчитано реле включает подключенное устройство на заданное время.

Фактически это два реле времени включенные последовательно.

Основные характеристики

Каждое ТР имеет индивидуальные технические характеристики (ТХ). Реле нужно выбирать согласно характеристикам по нагрузке и условиям применения при работе электродвигателя или другого потребителя электроэнергии:

1. Значение Iн.
2. Диапазон регулировки I срабатывания.
3. Напряжение.
4. Дополнительное управление работой ТР.
5. Мощность.
6. Граница срабатывания.
7. Чувствительность к фазному перекосу.
8. Класс отключения.

Номинальное значение тока – значение I, на которое рассчитано ТР. Выбирается по значению Iн потребителя, к которому непосредственно подключается. Кроме того, нужно выбирать с запасом по Iн и руководствоваться следующей формулой: Iнр = 1.5 * Iнд, где Iнр – Iн ТР, который должен быть больше номинального тока двигателя (Iнд) в 1.5 раза.

Граница регулировки I срабатывания является одним из важных параметров устройства термозащиты. Обозначение этого параметра является диапазоном регулировки значения Iн. Напряжение – значение силового напряжения, на которое рассчитаны контакты реле; при превышении допустимой величины произойдет выход из строя устройства.

Некоторые виды реле снабжены отдельными контактами для управления работой устройства и потребителя. Мощность – это один из основных параметров ТР, которое определяет выходную мощность подключенного потребителя или группы потребителей.

Граница срабатывания или порог срабатывания является коэффициентом, зависящим от номинального тока. В основном его значение находится в диапазоне от 1,1 до 1,5.

Чувствительность к фазному перекосу (асимметрии фаз) показывает процентное соотношение фазы с перекосом к фазе, по которой протекает номинальный ток необходимой величины.

Класс отключения – параметр, представляющий среднее время срабатывания ТР в зависимости от кратности тока уставки.

Основной характеристикой, по которой нужно выбирать ТР, является зависимость времени срабатывания от тока нагрузки.

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.

На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.

Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Регулировка приборов с цифровой шкалой

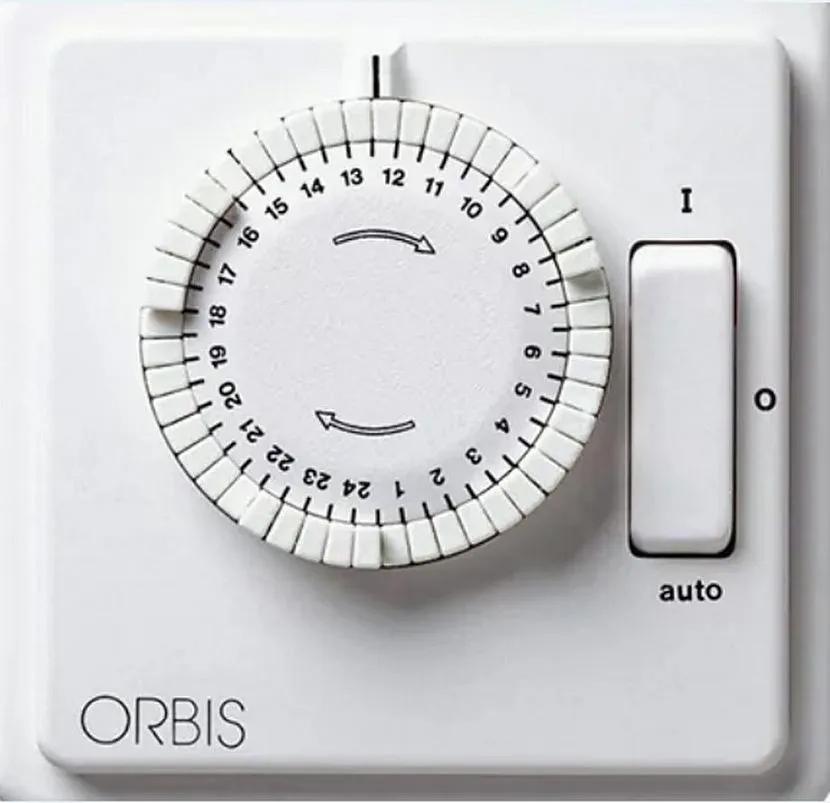

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки «REV Ritter», предназначенного для включения в сетевую домашнюю розетку.

Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи этого устройства можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

1. Поднять все сегменты, расположенные по окружности диска настройки.
2. Опустить только те сегменты, которые соответствуют времени настройки.
3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле «REV Ritter» позволяет организовать до 48 включений за полные 24 часа.

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Разновидности розеток с таймером включения и выключения, которые можно купить

Все представленные на рынке устройства, обладающие функцией прямого или обратного отсчёта времени, можно разделить на типы по особенностям управления и функциональным возможностям. По первому параметру все приборы делятся на механические и электронные таймеры включения/выключения по заданной программе. Механические модели – самый простой тип прибора для включения/отключения электричества

Механические розетки с таймером

Плюсы. Простота использования и низкая цена.

Минусы. Бывают лишь с суточной настройкой, каждый день нужно настраивать самостоятельно. Параметры четко ограничены, можно включить лишь с определенным повтором, каждые 10 минут, 20 и т.д.

Таймер розеточный электронного типа

Вторая, более сложная разновидность, это электрический таймер, который имеет право именоваться полноценным программатором. В некоторых моделях встречается до 140 различных режимов работы. Дополнительно электронный таймер-розетка может иметь встроенный датчик движения, срабатывание которого настраивается на определённый промежуток времени. Это очень удобно, если подключить таймер к системе освещения, чтобы получить источник дежурного света.

Электрические розетки имеют примерно одинаковый набор кнопок, что упрощает их настройку

Электронные розетки имеют дополнительное деление на два типа в соответствии с максимальным временным отрезком, который допускается выставить для включения или выключения:

1. Суточные. Вариант, который предполагает поддержание работы устройства на протяжении суток или 24 часов, причём выставленные параметры будут повторяться изо дня в день. Это не самый удобный режим, поскольку распорядок дня человека может меняться, что потребует перепрограммирования.
2. Недельные. Главным преимуществом данного типа является возможность выставления определённого ритма работы на каждый день недели по-отдельности или группировать их.

Таймер на дин-рейку может быть как электрическим, так и аналоговым

GSM-розетка

Является частью системы “умный дом”, а потому ее еще называют “умная розетка”. По внешнему виду похожа на простую накладку без каких-либо кнопок и экрана.

Есть несколько способов управления: через SIM-карту, с приложения или пультом. В первом случае придется вставлять SIM-карту в гаджет, создавать шаблоны смс-сообщений, которые он будет вам отправлять. Во втором варианте все управляется со смартфона через приложение, для соединения достаточно иметь выход в сеть.

Получается, что регулировать работу программируемого девайса можно с любого расстояния и из любой точки земного шара, требуется только доступ в интернет или сигнал мобильной сети. Но в этом же кроется и главный недостаток: если начинаются проблемы с соединением, то регулировать действия становится невозможно.

Количество опций в таких многофункциональных приборах поражает воображение, однако и заплатить за все эти удовольствия придется немало.

Таймеры для монтажа на ДИН-рейку

Этот вид монтируется прямо в электрощиток

Такие приборы помогают автоматизировать процессы в промышленных масштабах, например, на предприятиях или заводах. Но при необходимости его легко можно применить и в быту, например, для организации включении уличного освещения или автоматизации прогрева автомобиля в нужное время. Внешне аппарат похож на автомат, который имеет пазы для монтажа на ДИН-рейку. Только на нём есть дисплей и кнопки для управления. Обычно этот таймер рассчитан для использования в сетях с большой силой тока.
