Как правильно сделать систему вентиляции каркасного дома своими руками

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

  • доска 25х100
  • брус 200х200
  • брус 70х195
  • доска 50х150
  • ветрозащита
  • утеплитель
  • осб
  • подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь.

Вентиляция стен

Вентиляция стен каркасного дома предусматривает установку специальной системы фасада. Она может быть утеплённой или без теплоизоляционного слоя. Если вы не хотите дополнительно утеплять стены, то на их поверхность следует установить обрешетку, обеспечить вентиляционный зазор и установить облицовку.

При наличии теплоизоляционного слоя на обрешетку устанавливается утеплитель, который покрывается супердиффузионной мембраной. Затем следует обеспечить вентиляционный зазор и обшить фасад облицовочным материалом. Система вентиляционного фасада может предусматривать наличие двух решеток. Первая необходима для монтажа теплоизоляции, тогда как вторая – для установки облицовочного слоя.

Первую обрешётку можно изготовить из:

  • самодельного элемента из профиля;
  • П-образных подвесов;
  • деревянных брусков.

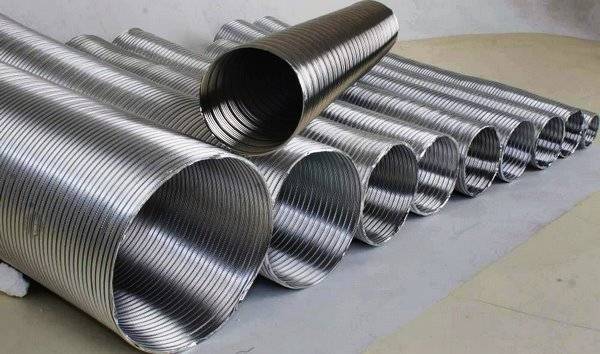

Трубы для вентиляции

Традиционными воздуховодами являются изделия, которые изготовлены из оцинкованной стали. Ее толщина должна быть не меньше 0,55 мм. Из такого материала изготавливаются не только прямые, но и фасонные элементы. Чтобы на стенках металлических воздуховодов не появлялся конденсат, их утепляют при помощи специального теплоизолятора. Обычно его толщина равна не меньше 5 мм.

Также разводка может выполняться с помощью пластиковых вентиляционных каналов. В этом случае исключается возможность возникновения мостиков холода в деревянном строении. Пластиковые изделия продаются в строительных магазинах. Они могут иметь круглую или прямоугольную форму и разное сечение. Из них можно собрать вентиляционные каналы любой конфигурации. На пластиковых воздуховодах никогда не образуется коррозия.

Воздушные каналы в каркасном доме устанавливаются в перекрытиях и стенах строения, так как выполнить такой монтаж позволяет конструкция здания. Поэтому необходимо еще на начальной стадии возведения сооружения осуществить установку воздуховодов, которые потом будут скрыты за отделочными материалами. В качестве конечных элементов систем используются воздухораспределительные устройства. Они соединяются непосредственно с вентиляционными каналами и могут представлять собой диффузоры или регулируемые решетки.

Способы соединения

Если во время устройства используются круглые воздуховоды, то для соединения их отдельных частей может применяться бандаж. Для этого на торцах воздушных каналов должна быть выполнена отбортовка. Чтобы улучшить герметизацию каждого стыка используют дополнительно различные мастики.

Для удешевления процесса монтажа каналов круглого сечения их соединяют при помощи ниппелей. Они представляют собой трубы меньшего диаметра, которые вставляются внутрь воздуховодов. Также можно использовать для соединения муфты, только они одеваются сверху. Фиксируется каждое такое соединение с помощью саморезов по металлу.

Помимо этого, еще применяется раструбный способ соединения. В этом случае один воздуховод заходит в другой. Для реализации такого способа соединения необходимо, чтобы трубы имели форму конусов. Во время использования раструбного метода нужно обязательно выполнять дополнительную герметизацию каждого стыка.

Каркасный дом: технические особенности вентиляции

Обычно каналы вентиляции делают в запотолочном пространстве, но устройство каркасного дома позволяет спрятать трубы непосредственно в каркас стен и перекрытий.

Так как вентиляция здесь является неотъемлемой частью конструкции, она должна быть внесена в проект. Заранее могут быть спланированы отверстия.

Вот несколько рекомендаций для подбора их расположения:

  1. Приточные и вытяжные отверстия должны быть как можно дальше друг от друга (на противоположных стенах).
  2. В санузлах и кухнях не нужно делать входных отверстий, лучше только вытяжные.
  3. Если в целях экономии решено делать приточные клапана на естественной тяге, их можно расположить за радиаторами отопления, тогда будет происходить небольшой подогрев поступающего воздуха.
  4. Не стоит в одной комнате делать несколько отверстий одного назначения. Наличие нескольких входов не целесообразно с экономической точки зрения, да и может нарушаться правильное движения потоков по помещению.

Встраивая каналы в каркас, можно использовать асбестоцемент или пластик, диаметром не более 10 см. Металлические трубы не применяют – в стенах они могут промерзать.

Вентиляция крыши из металлочерепицы

В качестве внешней кровли используются различные материалы, но одним из самых популярных является металлическая кровля. Металлическая кровля плохо пропускает воздух и влагу и имеет тенденцию к образованию конденсата, поэтому вентиляция необходима для создания комфортной атмосферы в помещении. Отсутствие циркуляции приводит к деформации и коррозии металла, гниению стропильной системы, перегреву покрытия. Для исключения таких последствий оптимальной является непрерывная вентиляция, которая обеспечивается специальным зазором и перерывом в области конька. В области конька крыши дополнительно устанавливается перфорированная вставка, а на расстоянии 60 см от конька устанавливаются вентиляторы.

Комплект аэраторов дополняет систему естественной вентиляции и создает дополнительную циркуляцию воздуха в зоне конька.

Установка вентиляционного канала на металлической черепице не является технологически сложной. Основные шаги заключаются в следующем:

  1. Отметьте место выхода вентиляционной трубы наружу, но не ниже уровня 60 см от конька. Шаблон, входящий в готовый комплект труб, должен быть нанесен на кровельное покрытие и очерчен маркером. Вдоль этого контура просверливаются отверстия и вырезается часть кровельного листа. Место установки очищается и обезжиривается. Убедитесь, что фартук плотно прилегает к поверхности крыши.
  2. Вырезать отверстие в корпусе для прохода. Размер отверстия должен быть на 25% меньше поперечного сечения трубы. Это обеспечит герметичное соединение между компонентами. Вставьте трубу в обсадную трубу и полностью соберите конструкцию.
  3. Нанесите герметик там, где аэратор соединяется с крышей. Тогда не должно быть пробелов, которые могли бы сделать эту структуру неэффективной. Закрепите переходный узел на крыше с помощью саморезов.
  4. Выровняйте трубу и почините ее. Изнутри чердака убедитесь, что все компоненты правильно закреплены и исправьте обнаруженные недостатки.

Установка не производится в дождливую погоду. Высота трубы вместе с отражателем должна быть не менее 50 см от поверхности крыши.

Монтаж и установка естественной вентиляции в каркасном доме

Естественная вентиляция в каркасном доме должна быть смонтирована в любом случае. Это нарушит изначальную герметичность постройки и позволит правильно проветривать внутренние помещения.

Учитывая отсутствие капитальных стен, вентиляция в каркасном доме без проблем может быть сделана своими руками.

Приточный канал делается следующим образом: друг напротив друга во внешней и внутренней панели делаются отверстия диаметром от 50 мм. Затем туда вставляется отрезок пластиковой канализационной трубы соответствующего диаметра.

В канал монтируется обратный клапан, который пропускает воздух только внутрь. Также можно установить фильтр от пыли.

Выпускные каналы делаются из отрезка той же трубы длиной не менее 3 м. Одним концом они выводятся к потолку помещений хозблока, а другой через вставку из асбестоцементной или оцинкованной трубы выходит наружу.

Все соединения тщательно герметизируются. Не нужно забывать о дефлекторах и декоративных вентиляционных решетках.

Система вентиляции в каркасном доме с помощью рекуператора

Рекуператор позволит избежать теплопотерь

Вентиляционная установка работает от электричества. В рекуператоре приточные воздушные массы и отработанный воздух движутся по разным каналам в рабочем модуле. Свежий воздух нагревается за счет температуры вытяжного воздуха. Рекуператоры подразделяют на 2 типа:

  • пластинчатые;
  • роторные.

За последние придется заплатить дороже, чем за пластинчатые. С другой стороны, они обладают большими функциональными возможностями. К примеру, при работе пластинчатых устройств теплопотери составляют 50%. А у роторных, этот показатель снижается практически в 2 раза.

Вентиляционная установка просто монтируется: достаточно сделать отверстие в стене, где и будет располагаться рабочий модуль, а декоративная решетка устанавливается снаружи стены.

Вентиляция в каркасном доме своими руками с помощью рекуператоров, выгодное решение, экономится большое количество тепла, оплата за отопление в зимний период будет незначительной.

Выбор вентилятора для вентиляционной системы каркасного дома

Для выбора вентилятора мне потребуется проанализировать значения двух параметров:

  1. общей производительности вентилятора;
  2. сопротивления воздухопроводной сети.

Для выбора подходящей модели мне нужно отобрать вентиляторы, максимальная производительность которых несколько больше значения, которое я рассчитал для своего дома. После этого по вентиляционной характеристике конкретного вентилятора я определю производительность вентиляционной системы при рассчитанном ранее сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель мне подходит.

Например, на сайте приводится следующий график для вентиляторов типа ВКК:

График производительности вентиляторов ВКК — График производительности вентиляторов ВКК

Приму расчетное значение производительности — 300 м³/ч, а сопротивление сети воздухораспределения — равным 160 Па. Исходя из графика, модель вентилятора ВКК-160 мне подходит: при сопротивлении сети в 160 Па он обеспечит воздухообмен около 480 м³/ч. Фактическая производительность этого вентилятора заметно больше потребной расчетной, но с учетом того, указанные вентиляторы поддерживают регулировку оборотов симисторами, я смогу снизить максимальную производительность системы до заданного уровня (или с помощью выносных регуляторов скорости типа MTY, или автоматизировав управление . Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Установка коробов и оборудования

Установка оборудования осуществляется только после выполнения всех необходимых расчетов и разработки рабочих схем системы. Во время выполнения вычислений и при подборе вентиляционных устройств всегда должна использоваться нормативная документация.

Устройство может быть выполнено на утепленном чердаке или в специально подготовленных нишах. Они могут располагаться как в перекрытиях, так и в стенах каркасного дома. Короба крепятся к несущим конструкциям здания жестким способом, чтобы исключить возможность их вибрации. Для этого могут использоваться шпильки, траверсы, перфорированная лента, специальные вентиляционные кронштейны в виде хомутов или полосы оцинкованной стали.

Кто должен дышать: дом или человек?

Миф о дышащих домах и дышащих стенах был бы смешным, если бы не был повсеместно распространён. Надо отдать должное маркетологам строительных компаний и компаний, производящих стройматериалы – они потрудились на славу. Теперь неидеальные свойства материалов и некачественные работы можно называть по-другому:

  • гигроскопичность, то есть свойство намокать (а потом высыхать), называют способностью забирать излишнюю влагу из воздуха и отдавать её обратно,
  • щели, неидеальное прилегание кирпича, цементных блоков, бревна, бруса и т.д., обусловленные низким качеством материала или некачественными работами можно назвать микропроветриванием,
  • брак окон или некачественную установку – аналогично,
  • и так далее.

И вся эта лапша находит благодарные уши.

Реальность же, не искажённая маркетинговыми слоганами, была и остаётся одна:

  • дышать должен человек, а не дом,
  • любой современный, качественно построенный дом, не только каркасный, обеспечивает высокую герметичность, защищает внутренние помещения от наружней температуры, осадков и других воздействий, в том числе не пропускает вовнутрь наружный воздух,
  • микроклимат в доме обеспечивает система вентиляции.

Углубляться в построение сложных систем вентиляции мы с вами не будем, а вот основные базовые принципы рассмотрим.

Примеры

Если правила защиты и безопасности труб написаны в крови, то требования СНиП для вентиляции помещений различного назначения – черная плесень. Как показывает практика, устройство воздухообмена может быть выполнено собственными руками, но его расчет и проектирование лучше всего оставить профессионалам.

Конечно же, в интернете можно посмотреть примеры вентиляции в каркасных домах или посмотреть видео об установке систем вентиляции в каркасных домах. Однако это не защитит вас от возможных ошибок и дефектов, которые вызваны архитектурными особенностями здания.

Ниже приведены некоторые проекты по установке системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной

Ванная комната – это помещение, характеризующееся высокой влажностью, которая провоцирует образование плесени. Для устранения этой проблемы ванные комнаты в каркасных домах должны быть оборудованы системами естественной и принудительной вентиляции.

Система естественной вентиляции в ванной комнате включает в себя вентиляционный канал, который соединяется с общим воздуховодом дома, и вентиляционную решетку. Опционально можно установить фильтры очистки. Принудительная вентиляция обеспечивается установкой вентилятора в воздуховод и автоматикой его включения и выключения.

При установке надежной приточно-вытяжной вентиляционной системы необходимо установить два воздуховода. Один из них используется для притока наружного воздуха в ванную комнату, а другой – для удаления загрязненного воздуха из помещения.

Для сауны

Хорошо спланированная и выполненная система вентиляции обеспечивает поддержание постоянной высокой температуры и возможность проникновения наружного воздуха во внутренние помещения финской сауны. Это должно включать в себя как вытяжной, так и приточный воздух.

Выхлопная труба сауны – удаляет весь углекислый газ из сауны. С другой стороны, приточный воздух обеспечивает чистоту воздуха в помещении.  В сауне “с каменкой” требуется несколько видов вентиляции одновременно:

  • Кухонные плиты;
  • Паровые ванны;
  • Вспомогательные помещения – санузел с душем, прихожая, комната отдыха, гардеробная;

Хорошего воздухообмена в сауне можно достичь за счет естественной, смешанной или принудительной вентиляции. Однако для обеспечения естественного притока наружного воздуха в помещение за плитой, на высоте 20-30 см над полом, устанавливается приточный клапан или гибкая труба.

Как правило, вентиляционные отверстия устанавливаются на стене напротив печи. Одно отверстие расположено в нижней части стены, а другое – сверху. Они соединены друг с другом вентиляционным каналом, в котором установлен вытяжной вентилятор.

Через стену на кухне

На кухне постоянно присутствуют сильные запахи, что может значительно снизить качество жизни. Кроме того, высокий уровень влажности негативно влияет на здоровье и общее самочувствие. Решением этих и многих других проблем станет каркасный домовой вытяжной вентилятор через стену на кухне.

Установку такой системы вентиляции можно осуществить собственными руками. Для этого в верхней части стены должно быть сделано отверстие для выпускного клапана. В раме можно проделать отверстие соответствующего размера с помощью дрели и сверла. Размер и форма отверстия должны соответствовать параметрам вентилятора. Дюбели используются для крепления устройства к стене.

Все зазоры должны быть устранены с помощью монтажной пены. После подготовки вентиляционного отверстия необходимо установить выпускной клапан на внутреннюю стену дома, а на внешнюю стену – декоративную решетку. Для предотвращения замерзания в холодное время года вокруг разъема можно разместить теплоизоляционный материал.

Рекуперация

Вышерассмотренные разновидности вентиляции, имеют важный недостаток. Они значительно влияет на теплопотери — удаляя нагретый воздух и засасывая охлажденный, увеличиваются энергозатраты. По этой причине в энергоэффективных системах устанавливают одно дополнительное устройство — рекуператор. Это специальный блок, в котором по специальным каналам перемещается теплый воздух помещения и охлажденный с улицы, их много и они разделены перегородками. Поступающий с улицы воздух с помощью этих перегородок нагревается теплом, которое отдает вытяжной воздух.

Степень рекуперации изменяется при перемене скорости перемещения воздуха, вида рекуператора, от температуры. Суть этого устройства в том, что не затрачивается ни ватта дополнительной энергии, на подогрев поступающего с улицы воздуха. Еще в устройстве есть такие элементы как байпас и эффективный калорифер.

  1. Байпас — служит для отключения функции рекуперации. К примеру, в летнюю жару,  нет необходимости нагревать прохладный воздух с улицы.
  2. Калорифер необходим нагрева воздуха во время сильных холодов.

Комнатные рекуператоры

Новое решение вентиляционной системы, которое используется для отдельной комнаты. Эти устройства монтируют в стену. Кстати как раз стена такого вида может действительно называться «дышащей». В основе — маленький теплообменник из керамики и вентилятор, который то засасывает наружный воздух, то выдувает внутренний.

Когда вентилятор удаляет теплый воздух, изготовленный из керамики теплообменник, нагревается. После этого, вентилятор начинает поставлять воздух с улицы, и нагретый теплообменник начинает подогревать его.

Цена на такие устройства существенная, а учитывая их предназначение даже на средний каркасный домик необходимо немало комнатных рекуператоров.

Обзор рынка вентиляционного оборудования

Сейчас на рынке есть богатый выбор устройств для вентиляции ведущих мировых изготовителей, каждый из них производит продукцию в своем сегменте рынка. Предлагаемое вентиляционное оборудование условно подразделяется по таким сферам использования:

  • Полупромышленного и бытового предназначения;
  • Для использования в промышленности;
  • Устройства «специального» назначения.

К полупромышленной и бытовой сфере использования относятся устройства для ресторанов, офисов, жилых построек и квартир — помещений, не превышающих 600 кв.м. К оборудованию для промышленных предприятий относятся устройства способные создать воздухообмен более 4000 куб.м в час.

Вентиляционные устройства «специального» назначения используют в помещениях с необычными запросами, к примеру — помещения для операционных и для фармацевтического производства, устройства для аварийной вентиляции, компонентов систем дымоудаления.

Устройства полупромышленного и бытового предназначения

Здесь господствуют устройства для вентиляции изготовителей из европейских стран:

  1. Чешская Remak;
  2. Шведская Kanalflakt;
  3. Шведская Ostberg.

Продукция этих фирм уже давно используют в нашей стране, и их оборудование зарекомендовало себя в качестве надежной базы для создания качественных и недорогих вентиляционных комплексов.

Недавно на рынке нашей страны появилась продукция таких изготовителей:

  1. Российская Арктос;
  2. Из восточной Европы Ventrex;
  3. Российско-германская компания Korf;
  4. Германская Wolter.

Под этими торговыми марками производят надежные вентиляционные устройства, по этой причине выбор определенного изготовителя зависит от предпочтений клиента и стоимости оборудования.

Естественная вентиляция в каркасном доме

Естественная неорганизованная циркуляция воздушных потоков – простейший способ проветривания любого помещения. Выглядит как поступление свежего воздуха сквозь миллиметровые зазоры внутри стен, окон, между проемами и т.д. Отведение несвежего воздуха происходит через вентиляционный канал, потолочное перекрытие.

Такая система подойдет для маленького деревянного, брусчатого строения. С каркасным же все обстоит несколько иначе. Изначально такое здание планируется, возводится как энергоэкономичное, но при этом герметичное. Стены, перекрытия, крыша утеплены и изолированы от проникновения влаги внутрь конструкций.

Известно, что процесс, называемый «стены дышат», это не газообмен, а гигроскопичность – способность материала регулировать влажностный режим внутренней среды. Благодаря такому свойству натуральных материалов, в помещении комфортно.

Материалы перекрытия, стен каркасника лишены такой опции. Они не способны отводить излишнюю влагу из помещения наружу в отличие, например, от дерева. Поэтому их защищают паро-, гидроизолирующими пленками от проникновения конденсата, который в противном случае будет скапливаться внутри, вызывая гниение, заплесневение утеплителя, плит, брусьев.

В таких условиях можно допустить лишь организованную естественную вентиляцию с вентканалами в санузлах, кухне и деревянными оконными рамами, дверьми. Она будет функционировать, но ее эффективности недостаточно для качественного проветривания дома из каркаса. Да и деревянные окна и двери сейчас редкость.

Верно ли она смонтирована?

После того, как монтаж системы вентиляции закончен, надо проверить, достаточно ли правильно она смонтирована. Чтобы понять это, используют несколько довольно простых признаков качественно выполненной работы.

Первым делом проверяют, затхлый ли воздух в доме. Если не ощущается никаких признаков затхлости, то всё хорошо. Если же вы заметили хотя бы отдельные признаки появления неприятного запаха, то можно быть уверенным, что воздухообмен не достаточно хорошо организован.

Дальше следят за появлением плесени в технических помещениях, особенно — ванной комнате. Её наличие говорит о том, что воздух в доме слишком влажный. Лишняя влага, которая часто конденсируется в каркасных домах, не выводится системой вентиляции.

Третьим признаком хорошо организованной вентиляции является отсутствие конденсата на окнах.
