Степень защиты
Лучше всего в работе показывают себя приборы со степенью защиты IP54. Их можно использовать во влажных и очень пыльных помещениях. Без проблем можно его установить на открытом месте. Но если монтаж производится внутри шкафа, то достаточно использовать устройства со степенью защиты IP20. Чем выше числовой индекс, тем в более жестких условиях может производиться эксплуатация прибора – это применимо к любому электрическому устройству. Обязательно нужно учитывать и такие факторы:
- Наличие теплового реле, при помощи которого производится отключение нагрузки при превышении максимального тока потребления. Особенно актуально использование такого прибора при управлении электродвигателями.
- Если имеется функция реверса, то в конструкции присутствует две катушки и шесть контактов. По сути, это пара пускателей, совмещенных в одном корпусе.
- Обязательно нужно учитывать износостойкость прибора, особенно если очень часто включается и отключается нагрузка пускателем.
Не последнее место при эксплуатации любого устройства, в том числе и электромагнитного пускателя 220В, занимает человеческий фактор. Неквалифицированные работники способны сломать всю цепь управления, так как они не знают, как правильно работать на оборудовании. Если сработала тепловая защита, то включение производить сразу же нельзя. И нельзя заново запускать двигатель — сначала нужно проверить, не заклинил ли мотор, нет ли короткого замыкания в цепи питания.
Обычно мы видим это устройство в виде аккуратной коробки с двумя кнопками: «пуск» и «стоп». Если снять верхнюю крышку, внутри обнаружится коммутатор довольно сложной конструкции, который может выполнять несколько задач (как по очереди, так и одновременно).
Это электромагнитный пускатель. Возникает вопрос: а зачем создавать сложные электротехнические устройства, если нужно всего лишь замкнуть два (или больше) контакта? Есть кнопки с фиксацией, рычажные включатели, защитные автоматы, рубильники. Рассмотрим типовое применение магнитного пускателя: включение мощной электроустановки (например, асинхронный электродвигатель).
- Необходима мощная контактная группа с дугогасителями, соответственно потребуется большое усилие для смыкания контактов. Ручной привод будет достаточно громоздким (использование классического рубильника не всегда вписывается в эстетику рабочего места).
- Ручными переключателями сложно обеспечить оперативное изменение режима работы (например, изменение направления вращения мотора). Устройство магнитного пускателя позволяет собрать такую схему подключения.
- Организация защиты. Любой автомат с аварийным отключением не рассчитан на многократное включение. Назначение (пусть и не основное) магнитного пускателя не только многократно производить коммутацию, но и отключать цепь питания при перегрузках и коротком замыкании. При этом, у него есть неоспоримое преимущество перед иными коммутаторами. Отключение необратимо: то есть, после аварийного размыкания контактов, или кратковременного прекращения подачи энергии, рабочие контакты не возвращаются в положение «ВКЛ» по умолчанию. Принцип работы магнитного пускателя подразумевает только принудительное повторное включение.
Характеристики и критерии выбора
Прежде всего, необходимо определиться с типом используемого реле. Оно должно быть оснащено встроенным датчиком света или выносным. Выносному свойственны небольшие размеры, его проще защитить от подсветки, само устройство устанавливается в домашних условиях, например, в распределительном щитке. Существуют даже модификации под дин-рейку.
Фотореле, оснащенное встроенным датчиком освещенности, должно стоять недалеко от осветительного прибора
Также при установке важно учитывать, что свет лампы может влиять на фотодатчик, этого надо избегать. Датчик день-ночь со встроенным элементом предпочтительнее использовать, например, для светильников, работающих на солнечной батарее
Эксплуатационные характеристики
Классификация степеней защиты
Технические параметры возможных модификаций:
- Мощность нагрузки. Каждый датчик предназначен для работы на определенной мощности нагрузки. Рекомендуется, чтобы мощность всех осветительных приборов была приблизительно на 20% меньше номинальной. В этом случае оборудование не будет всегда перегружено, что благоприятно отразится на эксплуатационном сроке.
- Класс защиты корпуса. Устройства, предназначенные для работы на улице, должны иметь класс защиты не менее IP44. Это свидетельствует о том, что внутрь корпуса не сможет проникнуть пыль и водяные частицы размером более 1 мм. На улице можно устанавливать приборы с еще более высоким классом защиты, меньше нельзя. Для использования в домашних условиях можно приобретать конструкции с защитой IP23.
- Режим использования. Если таймер для лампы освещения будет работать круглогодично, необходимо, чтобы он был предназначен для работы при низких и высоких температурах. Рекомендуется брать показатели с запасом на случай аномальной жары или холодов.
- Напряжение питания. Оно может быть как 220В, так и 12В. В основном выбор зависит от типа напряжения, которое питает уличное освещение. Осветительные приборы 12В также можно использовать с аккумуляторными батареями.
Возможности настройки
Настройка чувствительности фотореле
Существует несколько регулировок, которые позволят настроить работу датчика для конкретной ситуации. Настройки оборудования на начальном этапе использования проводятся вручную путем проворачивания необходимого регулятора. Добиться одинаковых параметров практически невозможно.
- Регулируемый диапазон освещенности. Благодаря этому параметру задается освещение, при котором реле замыкает и размыкает контакты. Диапазон может колебаться от 2 до 100 Лк при полной темноте, и от 20 до 80 Лк при сумерках.
- Порог срабатывания позволяет уменьшить или увеличить светочувствительность. Снижать этот параметр рекомендуется зимой, когда на земле лежит снег и на него реагируют датчики. Также ее снижают, если в непосредственной близости расположены ярко освещенные объекты.
- Задержка, измеряемая в секундах, на отключение и включение. При увеличении задержки на выключение сокращается количество ложных срабатываний, например, при попадании на датчик света от фар автомобиля. Задержка на включение, в свою очередь, не даст включить осветительный прибор при затемнении от тени птицы или от тучи.
Установка реле и заземление
В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем (фазовый провод, нулевой, заземление). Но для подключения ламп при электропроводке типа TN-C, соединение будет отличаться только тем, что отсутствует проводник PE.
Регулировка производится согласно установкам производителя. Перед тем, как подключить светильник обязательно проверяйте паспорт, сертификат и патент продавца, чтобы потом не пришлось делать капитальный ремонт проводки в квартире. Желательно установить в распределительный щит (шкаф) отдельный автомат на этот контроллер.
Купить фотореле можно в любом электротехническом магазине, цена напрямую зависит от марки и области действия (улица — ФР-601 ИЭК, ФР-602, фасады — ФРСУ-1-0 ухл 4.2, ФРСУ-2-0 и прочие типы). Наиболее популярны следующие модели ФР-1 12 вольт, УТФР-1М, CSM, LUNA 110 AL, TWS-1, TWS-1M, AWZ-30, ABB (АВВ), LXP-01, DLS-1/50, AZH-S, АС-7, РФС-11, ФБ-2-16А (диап. 2-4 кВт), ЛЮКС 2.
Фото — Подключение фотореле ФР-601
Выбор подходящего места для установки таймера выключения освещения
При установке датчика необходимо учитывать свет из окон, который также способен изменить реакцию фотореле на предлагаемую обстановку
Для бесперебойной и корректной работы фотодатчика требуется правильно подобрать место для его установки. Учитываются следующие факторы:
- На прибор обязательно должны попадать солнечные лучи. Конструкция должна находиться под открытым небом или навесом, но не в самом верху.
- Лампы, фонари и окна должны быть расположены как можно дальше, поскольку они могут стать причиной частых ложных срабатываний.
- Не рекомендуется, чтобы на датчик день-ночь регулярно попадало освещение от фар автомобиля.
- Не стоит монтировать датчики слишком высоко. Это вызовет трудности при обслуживании и проведении профилактических мероприятий.
Распространены случаи, когда датчики устанавливают прямо на столбах, но это не всегда практично и удобно. Предпочтительнее крепить к стене дома и проводить питающий кабель.
Запуск нагрузки кнопкой на заданное время
По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.
Схема простая и приводится без пояснений:
Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:
- Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
- DIP-переключателями 1–3 выбрать диапазон времени.
- Установить заданное время выдержки.
Обзор вариантов
В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом:

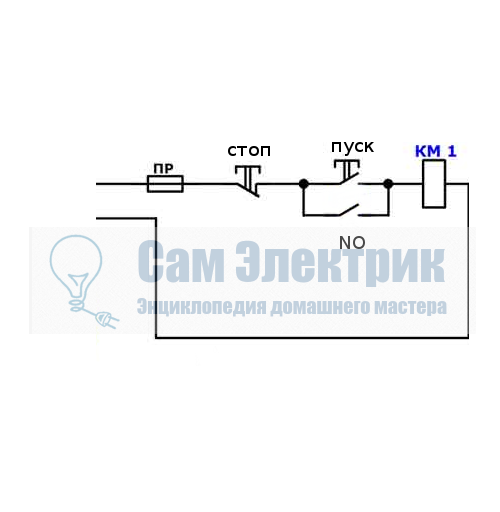

Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:
В итоге это выглядит примерно так, на картинке:
Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:

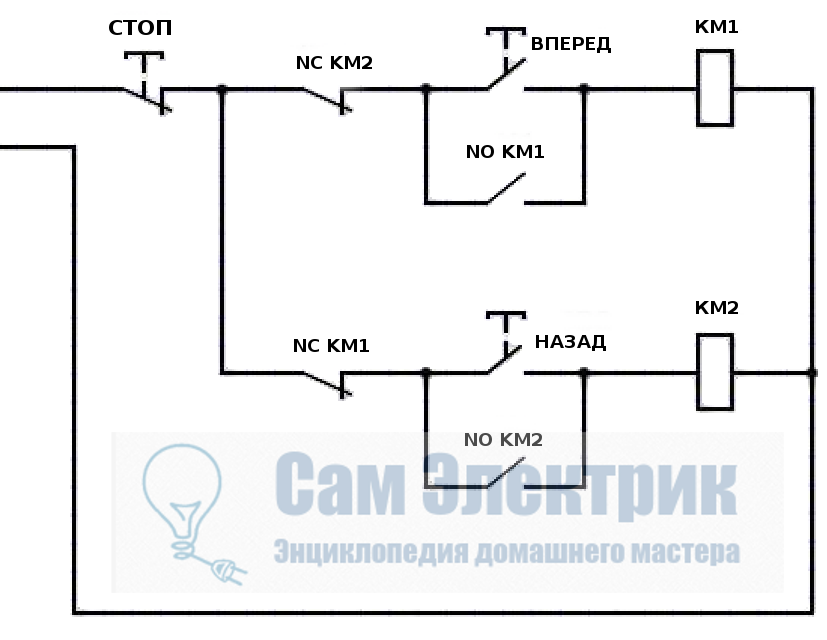

С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя.
Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.
На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращение электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.
С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.
На что обратить внимание при покупке РВ
Приобретая подобное оборудование, следует обратить внимание на ряд нюансов. Как подключить реле времени, насколько сложен данный процесс – в этом случае подобные вопросы второстепенны
Основное, что нужно отметить при покупке РВ:
Какая токовая нагрузка является максимально допустимой для приобретаемого оборудования. Высчитать необходимую несложно. Достаточно сложить потребляемую мощность устройств, планируемых к подключению через реле времени и разделить полученный показатель на напряжение сети – 220 В.
РВ могут отличаться по типу крепления. Некоторые из них устанавливаются на ДИН-рейку, другие фиксируются при помощи болтов.
По диапазону рабочих температур устройства также могут быть разными. Следует учитывать, что чем он больше, тем выше будет стоимость.
Вид РВ – аналоговый или цифровой. Несмотря на то, что второй дороже, функционал его выше, а управление проще. Это значит, что предпочтительнее будет выбрать именно его.
Количество каналов управления. Если требуется подключение основного и вспомогательного освещения, подойдет двухканальное реле времени.
Тип таймера. Здесь следует выбирать в зависимости от области применения. Самым дорогим вариантом будет устройство с годовым таймером и учетом выходных дней.
Существуют модели с астрономическим таймером. Такие устройства привязываются к местности, после чего самостоятельно корректируют время циклов, в зависимости от закатов и рассветов.
Сложность монтажа
Это последнее, на что следует обратить внимание. Ведь вне зависимости от того, как подключается реле времени, с его коммутацией всегда можно разобраться по схеме.

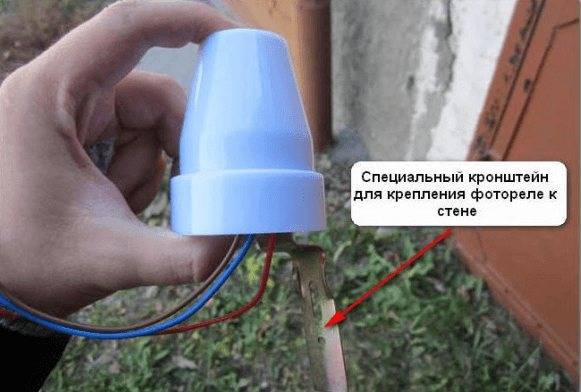

Нюансы монтажа датчика освещенности
Светоконтролирующий прибор обычно монтируется поблизости с подсоединяемым к нему светильником. Для каждой модели схема подключения выбирается в соответствии с инструкцией в техпаспорте. Ее перед началом работ следует изучить в обязательном порядке.
Особых навыков для выполнения монтаж не требуется. Надо лишь все рассчитать так, чтобы осветительные электроприборы не перегрузили линию. Фотореле нагрузки на сеть практически не дает. Однако УЗО в щитке и сам фотодатчик должны быть подобраны исходя из количества и мощности подключаемых лампочек.
Для самостоятельной установки фотореле достаточно обладать минимальными познаниями в области электромонтажа и соблюдать простейшие правила безопасности его выполнения
Существует несколько простых норм монтажа фоточувствительных реле:
- Подключать сумеречный выключатель и всю линию осветительных устройств после него рекомендуется на отдельную линию от электрощитка со своим защитным автоматом.
- Категорически запрещается устанавливать фотодатчик вверх ногами. С одной стороны он должен быть открыт солнечному свету, а с другой стороны на него должен падать свет от ламп искусственного освещения.
- Нельзя этот электроприбор монтировать возле легковоспламеняющихся материалов, вблизи нагревательного оборудования и химически активных сред.
- Если к фотореле подключается много лампочек , то в схеме необходимо предусмотреть магнитный пускатель.
Главное – свет от любых светильников не должен попадать на фотоэлемент. Иначе он постоянно будет работать не так, как положено. Фотодатчик реагирует на любой свет
Неважно, искусственное это освещение либо естественное от солнца
Схема подключения осветительных приборов к фотореле (прямая либо через пускатель) выбирается в зависимости от суммарной мощности подключаемых светильников
На корпусе фотореле есть план с цветовым обозначением всех проводов, исходящих из него. Как правило, коричневый идет на фазу со щитка («L»), синий на ноль («N»), а красный или черный – на светильник уличного освещения. Необходимо лишь зачистить концы этих жил и подключить все в соответствии с приложенной электросхемой.
Если у фотодатчика два контакта, то один из них подсоединяется к фазе со щитка, а второй идет на светильник. Ноль в этом случае отсутствует.

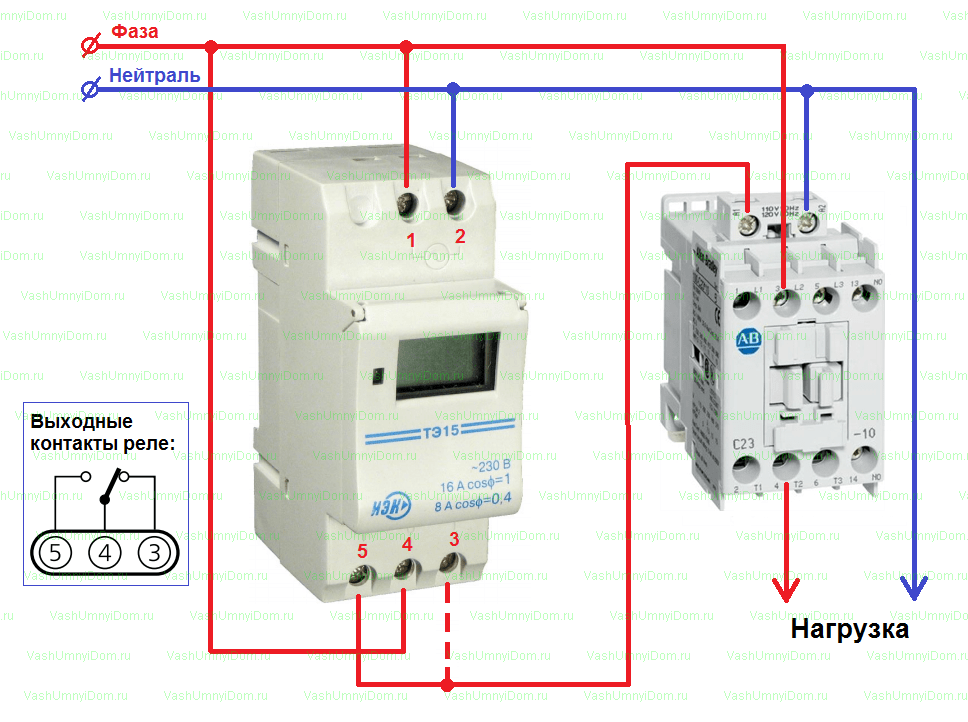

В ситуации подключения уличного освещения через магнитный пускатель, он подсоединяется к фотореле так же, как лампочка. А сами осветительные приборы запитываются уже от него.
В этом случае реле замыкает не питающую лампы цепь, а только пускатель. Через выключатель в такой схеме проходит минимальный ток, поэтому подойдет более дешевый и маломощный прибор. Вся нагрузка здесь перекладывается на внешний контактор.
О том, как выбрать светильники для организации уличного освещения на солнечных батареях, подробно изложено в следующей статье, с которой мы советуем ознакомиться.

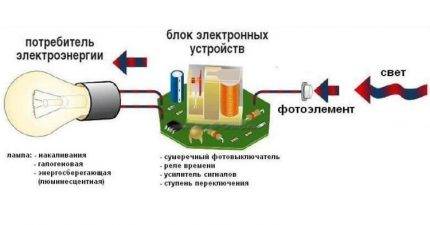

Принцип работы и области применения
Электромагнитное реле времени потребляет мало электроэнергии
Самый простой пример, позволяющий понять принцип работы реле, – заведенный на определенное время механический или электронный будильник. Для получения полноценного таймера к нему добавляется исполнительное устройство, выполняющее нужную функцию – подачу питания на люстру или вентилятор, например. Порядок работы такого реле:
- Как только установленный на таймере (часах) временной интервал истек, сигнал управления поступает на катушку реле.
- Сразу вслед за этим его рабочие контакты размыкают или замыкают питающую цепь.
- В результате отключается или включается подсоединенный к ней прибор.
В реальных устройствах подобный режим работы реализуется с учетом заранее заданной задержки по времени.
Таймеры различного типа широко применяются для управления функционированием промышленных установок, а также при включении и отключении бытовых приборов. В качестве коммутируемых домашних нагрузок обычно используются:
- осветительные приборы любого класса;
- различные образцы климатического оборудования;
- вентиляционные системы и подобные им устройства.
Перед тем как сделать таймер включения и выключения электроприборов своими руками, потребуется ознакомиться с разновидностями этих устройств.
Схема подключения фотореле
Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.
Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.
Важным параметром, описанным выше, была мощность подводимой нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.
При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.
Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.
Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так, красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.
Подключение фотореле, имеющего выносной датчик
Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.
Как настраивать фотореле
Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.
Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.
Watch this video on YouTube
Основные характеристики
Моноблоки, которые представляют собой таймеры времени, чаще всего встроены в переносную розетку, иногда — в удлинитель или переходник. Это устройство контролирует реле, которое соединяет входные и выходные контакты. Оно размыкает и замыкает их, таким образом прекращая и снова начиная подачу электричества к подключённому прибору. Контролируется процесс и устанавливаются параметры через панель управления, установленную на лицевой части моноблока.
Хотя разные модели таймеров времени имеют одинаковый принцип работы, они довольно сильно отличаются друг от друга. Бывают как простые механические устройства, так и электрические со сложными настройками и множеством дополнительных функций. Они предназначены для использования в разных условиях и с разными целями. Различаются они по следующим характеристикам:
- максимальное время и размер интервалов, которые можно поставить между включением и выключением розетки;
- точность и наиболее высокая погрешность при срабатывании;
- дискретность, с которой задается время переключения, может варьироваться от нескольких секунд до получаса;
- наибольшая нагрузка тока, которую таймер может выдержать, — у обычных бытовых розеток этот показатель составляет 16 ампер, но в промышленности могут понадобиться более высокие значения;
- количество переключений в сутки, которое можно задать;
- наличие дополнительных функций, таких как защита от брызг и воздействия высокой влажности воздуха.
Это интересно: Возможно ли заменить драйвер в светодиодной лампе?
Как выбрать таймер управления освещением
Для одного-трёх светильников достаточно устройства с максимальной нагрузкой 6 Ампер, мощный прожектор проконтролирует таймер в 10 Ампер, а для оптимизации работы световых приборов во всём доме или в нескольких уличных фонарях стоит купить таймер никак не меньше 20 Ампер. Точная максимальная нагрузка, которую необходимо выдерживать вашему таймеру, считается так: сложите мощности приборов (в Ваттах), которые вы подключите, разделите на стандартное напряжение 220 Вольт и получите оптимальное количество Ампер.
Важно! Таймер управления светом нужно установить в таком месте, чтобы на него не попадал свет от любого осветительного прибора. В противном случае освещение никогда не выключится автоматически
Механические приборы управления освещением «различают» только время суток, более дорогие электронные «знают» дни недели и даже месяцы. При отключении электричества механические таймеры останавливаются во времени, а электронные ещё полгода смогут точно сказать, который час.
Устройства можно использовать для регулировки света в саду, во всём доме или отдельных комнатах, на лестницах, в аквариумах. Любители путешествий, у которых дом часто пустует, пользуются таймером-сторожем. Он рандомно включает и выключает свет в комнатах и имитирует присутствие людей.
Мой пример применения реле времени RT-SD
Представьте себе такую ситуацию: У нас есть электропечь «камера для покраски порошковой краской» — согласитесь, что это довольно опасная зона, в которой не должен находиться работник, когда она работает.
Вопрос
Что можно придумать или лучше поставить вопрос немного по другому:
Как можно применить Реле времени RT-SD на практике и обезопасить работников или случайных людей находившихся рядом с электропечью от несчастного случая на производстве?
Ответ на вопрос
Я придумал вот что: можно установить две звуковых сирены (Одну громкую, а вторую сирену, тихую) и подключить их, через переключающийся контакт на реле, т.к. у реле времени RT-SD такая возможность присутствует и вот, как это будет работать…
Как это работает
Включение первого звукового оповещения:
При подаче напряжения на катушку реле времени RT-SD, контакт замыкается и включается сирена с громким и продолжительным сигналом, тем самым предупреждая работника о том, что автоматика покрасочной камеры включилась и работнику следует покинуть опасную зону.
Включение второго звукового оповещения:
После выдержки времени, установленной на реле, контакт реле переключается и включает второй тихий и прерывистый звуковой сигнал, сигнализируя тем самым, что электропечь находится в работе.
Звуковой сигнал продолжает работать до тех пор, пока не завершится весь рабочий цикл в камере для покраски порошковой краски.
Вот, как-то так можно применить это реле для сигнализации. Ладно, идем далее…
Технические характеристики
| Номинальное напряжение | 230В АС 50…60Гц |
| Номинальное импульсное напряжение | АС400В |
| Потребляемая мощность | При AC ≤1,5ВА |
| Диапазон задержек времени | Стартовый — от 1 сек до 10 мин |
| Переходной – от 20 мс до 300 мс | |
| Точность установки | ≤5% |
| Точность повторения | ≤0,2% |
| Прерывание подачи питания | Не менее 200 мс |
| Коммутационная износостойкость | 100000 |
| Механическая износостойкость | 1000000 |
| Условный тепловой ток | 5А |
| Категория применения | АС-15 |
| Контакт | 17 — 18 для подключения режима «звезды», 17 — 28 для подключения режима «треугольник» |
| Номинальный ток нагрузки | 2х1,5А при 230В |
| Помехоустойчивость | 3, в соответствии с МЭК 61000-4 |
| Высота над уровнем моря | Не более 2000 м |
| Степень защиты | IP20 |
| Степень загрязнения | 3 |
| Рабочая температура | От -5 до +40С |
| Температура хранения | От -25 до +75С |
| Подключение | Винтовые клеммы, макс. сечение провода 2,5кв.мм |
| Момент затяжки | 0,5Н*м |
| Монтаж | На 35мм DIN-рейку |
Устанавливается реле времени RT-SD также как и простой модульный автоматический выключатель на DIN-рейку.
Типовые схемы подключения реле времени RT-SD
Ну а теперь, давайте рассмотрим схемы подключения этого устройства для запуска электродвигателя в режиме «Звезда-треугольник».
В электрической схеме, реле времени RT-SD я обозначил как «KT1″ и связь между катушкой реле и ее исполнительным контактом я выделил « зеленой пунктирной линией » катушка КТ1 ——- исполнительный контакт КТ1 (28-17-18).
Пожалуйста, не пустайте реле временини RT-SD с обычным реле времени, т.к. у реле RT-SD — однин контакт!
