Как определить полярность светодиодов: по маркировке, внешнему виду и мультиметром

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

  • минимальная стоимость;
  • компактность;
  • надежность;
  • долговечность;
  • автономность;
  • хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Главные три типа светодиодов

Рассмотрим более подробно основные виды светоизлучающих диодов, имеющие различное конструктивное исполнение и производимые по разной технологии.

Выводные светодиоды

Для выводных светодиодов характерно наличие, так называемых, «ножек», предназначенных для их монтажа в отверстиях печатной платы. Этот тип продукции применяется для индикации и подсветки.

Отдельные модификации используются в бытовых фонарях, переносных светильниках, «лазерных» указках. Встречаются 3 типовых модификации корпусов:

Цилиндрические светодиоды

SMD светодиоды

SMD светодиоды устанавливаются на плату методом поверхностного монтажа. Их основой является светодиодный чип (кристалл), размещенный в прямоугольном или квадратном корпусе. Плюсовой и минусовой выводы выполнены в виде металлических полосок.

Процесс создания СМД-диода состоит из четырех этапов: выращиванию кристалла, планарной обработки пленки, бинирования (сортировки чипов по категориям – бинам), размещения полученных чипов в специализированный корпус. Кристаллы выращиваются при помощи технологии, использующей металлоорганическую эпитаксию: послойное наращивание кристаллической структуры и создание контактных отводов от каждого p-n перехода.

Выращенные кристаллы размещаются на подложке, отводящей излишки тепла. При наличии эффективного теплоотвода даже мощные модели работают в стабильном рабочем режиме. Срок беспроблемной службы составляет несколько лет.

На поверхность готовых чипов наносят один из вариантов оптического покрытия, чаще всего люминофор. На мощных светоизлучающих диодах монтируют пластиковую фокусирующую линзу, формирующую диаграмму направленности светового потока.

Светодиодные светильники комплектуются сборкой SMD-диодов, обеспечивающей требуемую величину светового излучения, измеряемую в люменах.

COB-светодиоды

Идея COB-матрицы состоит в размещении большого числа светодиодных элементов на общей подложке. Такое решение обеспечивает более высокую плотность кристаллов на единицу площади по сравнению с SMD-технологией (дискретные чипы в отдельных корпусах).

В итоге компактная матрица излучает суммарный световой поток с лучшей интенсивностью и однородностью. Керамическая или алюминиевая подложка с диодами герметично заливается люминофором. Для отвода излишков тепла готовая плата устанавливается на радиатор.

COB-диоды соединяются последовательно в кластеры. При питании 9 вольт – 3 штуки, 12 вольт – 4 штуки. Рабочий ток нормируется, исходя из вида используемых кристаллов. Соединение созданных кластерных цепочек выполняется параллельно в соответствии с требуемой выходной мощностью/яркостью.

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод

Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Слабые сигналы

Основываясь на моем опыте, я считаю, что все неосновные (шумы, помехи, гармоники) сигналы питающей сети должны быть подавлены с достаточной степенью. Особенно это относится к высокочастотным составляющим, так как с увеличением частоты из-за паразитных емкостей между входом и выходом стабилизатора, а также ограниченной полосы пропускания усилителя сигнала ошибки, способность стабилизатора их подавлять заметно ухудшается.

Как легко заметить, резистор (или может быть индуктивность) в фильтре включены в оба провода: положительный и общий. Часто резистор (или дроссель) добавляют только в один (положительный) проводник фильтра. На результатах измерений это не сказывается.

Но это ошибка!!! Я уверен, что из-за распределенной индуктивности трансформатора помеха на одном выводе вторичной обмотки может быть больше, чем на другом. (К сожалению, моё измерительное оборудование не позволяет это проверить) Симметричная схема фильтра наиболее эффективно справится с такой помехой.

Если говорить о замене резисторов в фильтре на индуктивности, то я никогда не был доволен LC-фильтрами. На мой взгляд они замедляют атаку и снижают динамику усилителя. Это вовсе не означает, правильно посчитанный и изготовленный дроссель будет звучать плохо. Но за последние 5 лет мне не попалось таких изделий, хорошо сочетающихся с моими конструкциями.

К аналогичному результату (снижению динамики) приводит увеличение номинала резисторов фильтра. Для маломощной нагрузки я использую резисторы на 22 Ом. Для более мощной нагрузки значения резисторов следует уменьшить.

Гальванотехника

Процессы осаждения металлов в результате химической реакции под воздействием электрического тока (при электролизе) называют гальванотехникой. Таким образом мир получил посеребренные, золоченные, хромированные или покрытые другими металлами украшения и детали. Этот процесс используют как в декоративных, так и в прикладных целях – для улучшения стойкости к коррозии различных узлов и агрегатов механизмов.

Принцип действия установок для нанесения гальванического покрытия лежит в использовании растворов солей элементов, которыми будут покрывать деталь, в качестве электролита.

В гальванике анод также является электродом, к которому подключаются плюсовой вывод источника питания, соответственно катод в этом случае – это минус. При этом металл осаждается (восстанавливается) на минусовом электроде (реакция восстановления). То есть если вы хотите сделать позолоченное кольцо своими руками – подключите к нему минусовой вывод блока питания и поместите в ёмкость с соответствующим раствором.

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Цвет проводов плюс ( ) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

  • источниках питания;
  • аудио-, видео аппаратуре;
  • иных устройствах с электронно-программными блоками управления.

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

  • складского и муниципального транспорта;
  • подъемных механизмов;
  • датчиков и средств автоматизации.

Следует помнить! Отечественные нормативы неоднократно менялись на протяжении последних десятилетий. В настоящее время применяют рассмотренную выше маркировку.

https://www.youtube.com/watch?v=channelUChB8KhWMvtTMXpi-zgHx5FQ

Варианты цветового оформления оболочек помогут узнавать целевое назначение проводников:

  • голубой – рабочий нулевой;
  • поперечные или продольные комбинации из желтых и зеленых полос – защитный нулевой;
  • основной синий с изменением на сочетание желтых и зеленых полос в местах соединения – совмещенный рабочий и защитный нулевой.

К сведению. Последний универсальный вариант может быть выполнен по обратной схеме. Основная часть линии создана из комбинации желтых и зеленых полос, в местах соединения применен синий цвет.

Популярные светодиоды

Как уже упоминалось, классификация современных светодиодов происходит с учётом их мощности, цвета, типа корпуса и целого ряда других признаков. Самыми распространёнными являются маломощные элементы в корпусах DIP или SMD, диаметром 3,5-10 мм.

Вышеупомянутые параметры могут отличаться в зависимости от мощности и предназначения лампочек. Например, в фонариках, светодиодных лентах, светильниках их мощность может варьироваться в диапазонах от 0,5 Вт до 1 Вт и более.

Светодиод DIP представлен в виде маленькой лампочки с ножками, которые служат для определения полярности

Обратите внимание маркировка ряда производителей может не совпадать с реальной.

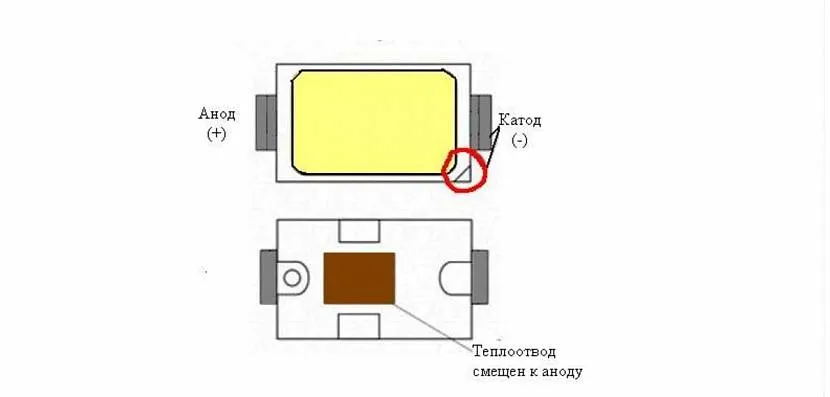

Светодиод SMD отличается усложнённой процедурой определения анода и катода. Поэтому довольно часто мастера полагаются на адекватную информацию производителя, отмечающего катод пиктограммой или посредством среза/ скоса на корпусе.


Способ определения полярности светодиода типа SMD Источник userapi.com

Способ определения полярности маленького SMD светодиода Источник tempusliberum.ru Наглядный пример самостоятельного определения катода и анода на светодиоде данного типа, показан на представленных изображениях.

Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный провод белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

  • красный, коричневый или черный – фазный провод;
  • остальные цвета (предпочтительно синий) – нулевой провод.

Маркировка фаз в трехфазной сети немного отличается:

  • красный (коричневый) – 1 фаза;
  • черный – 2 фаза;
  • серый (белый) – 3 фаза;
  • синий (голубой) – рабочий ноль (нейтраль)
  • желто-зеленый – заземление.

Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный кабель содержит разноокрашенные жилы, где фаза – белый, красный и черный, ноль – синий, а земля – желто-зеленый проводники.

При обслуживании сетей, смонтированных по современным стандартам, можно безошибочно определить назначение проводов в распределительных коробках. При наличии жгута разноцветных проводов коричневый из них будет обязательно фазным. Нулевой провод в распределительных коробках ответвлений и разрывов не имеет. Исключение составляют отводы к многополюсным коммутирующим аппаратам с полным размыканием цепи.

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод

Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

История появления

Работы, связанные с диодами, начали вести параллельно сразу два учёных — британец Фредерик Гутри и немец Карл Браун. Открытия первого были основаны на ламповых диодах, второго — на твердотельных. Однако развитие науки того времени не позволило совершить большой рывок в этом направлении, но дали новую пищу для ума.

Затем через несколько лет открытие диодов заново произвёл Томас Эдисон и в дальнейшем запатентовал изобретение. Однако по каким-то причинам, в своих работах применения ему на нашлось. Поэтому развитие диодной технологии продолжали другие учёные в разные годы.

Кстати, до начала 20 века диоды назывались выпрямителями. Затем учёный Вильям Генри Иклс применил два корня слов — di и odos. Первое с греческого переводится как «два», второе — «путь». Таким образом, слово «диод» означает «два пути».

Применение мультиметра

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

  • L (от слова Line) – фазный провод;
  • N (от слова Neutral) – нулевой провод;
  • PE (от сочетания Protective Earthing) – заземление;
  • “+” – положительный полюс;
  • “-” – отрицательный полюс;
  • М – средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

  • L1 – первая фаза;
  • L2 – вторая фаза;
  • L3 – третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

  • La – первая фаза;
  • Lb – вторая фаза;
  • Lc – третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

  • источниках питания;
  • аудио-, видео аппаратуре;
  • иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

  • складского и муниципального транспорта;
  • подъемных механизмов;
  • датчиков и средств автоматизации.

Маркировка светодиодов

Буквенное обозначение светодиода на схеме (отмечено) несет в себе всю информацию о характеристиках конкретного полупроводникового прибора. Маркировка содержит большое количество символов, поэтому ее размещают не на корпусе устройства, а на схеме или на упаковке нераспаянных элементов. Светодиоды на лентах поставляются витками на витках, на которых нанесены маркировочные символы. Кодировка символов отражает:

  • Серийное производство.
  • Цвет светодиодного света. Современные светодиоды бывают белого, зеленого, красного, синего, оранжевого, желтого цветов.
  • Качество цветового потока. Например, светодиод для освещения в доме или на улице, индикации приборов, подсветки, для массивов изображений.
  • Тип объектива. Различают приборы, рассеивающие свет и узконаправленное излучение с куполообразными, прозрачными и матовыми линзами.
  • Сила света.
  • Потребление электроэнергии.
  • Идентификационный код производителя. Практической ценности это не имеет.
  • Символы резервирования. Производители оставляют их для возможных модификаций элемента.

Не существует определенного стандарта для маркировки светодиодов, поэтому у каждого производителя есть свой код. Невозможно вспомнить, но серьезных производителей этого продукта на рынке не так много. Среди них такие фирмы, как Philips, Cree и Samsung.

При помощи батарейки

Если источник питания отсутствует, можно попытаться определить расположение выводов от гальванического элемента, но следует иметь в виду особенности такой проверки:

  • батарейка может выдавать напряжение, недостаточное для открытия p-n перехода.
  • бытовые гальванические элементы имеют небольшую мощность, и выдаваемый ток нагрузки невелик – он зависит от начальной мощности батарейки и от остаточного заряда.

В таблице приведены параметры некоторых отечественных светодиодов. Очевидно, что распространенные полуторавольтовые химические источники тока не смогут зажечь ни один прибор из списка.

Тип прибораПрямое падение напряжения, ВРабочий ток, мА
АЛ102А2,85
АЛ307А210
АЛ307В2,820

Чтобы увеличить напряжение, можно соединить батарейки последовательно. Для увеличения мощности – параллельно (только для элементов одного напряжения!). В итоге может получиться громоздкая конструкция, не гарантирующая конечного результата. Поэтому пользоваться таким методом лучше в тех случаях, когда других путей нет.

Визуальное различие выводов анода и катода

Новый светодиод, как правило, имеет два вывода (ножки), один из которых немного длиннее другого. Длинный вывод – это анод. Его подключают к плюсу источника питания. Короткий вывод – это катод, который соединяют с минусом или общим проводом. Иногда вывод катода отмечают точкой или небольшим срезом на корпусе. Паяный светодиод или бывший в эксплуатации имеет укороченные ножки одной длины. В этом случае определить где плюс, а где минус нужно путём внимательного рассмотрения кристалла сквозь пластиковую линзу. Анод (плюс) выделяется гораздо меньшим размером контакта внутри линзы по сравнению с катодом. Контакт катода (минус), в свою очередь, напоминает флажок, на котором размещается кристалл.

При ремонте электронных блоков могут попадаться светоизлучающие диоды с нестандартной цоколевкой. Производитель может маркировать их со стороны ножек или делать утолщение одного из выводов. Иногда цоколевка таких светодиодов интуитивно не понятна, а особенное строение не позволяет визуально определить полярность. В таких случаях придётся прибегнуть к электрическому замеру.
