Схема подключения двухклавишного выключателя на две лампочки

Поэтапная инструкция по монтажу

Теоретически, процесс подключения коммутационного устройства можно поделить на несколько основных этапов. Начинать монтаж необходимо с кабелей. Так, если же проводка достаточно старая, то она обязательно должна быть заменена на новую. После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе. С целью монтажа светильника или люстры необходимо использовать инструкцию от производителя, специально разработанную для того или иного источника света.

Выполнение подготовительных работ

В первую очередь, что необходимо сделать – обустроить «гнездо» для монтажа подстаканника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены. Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включателя их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.

Выполнить работы не получится без:

1. Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
2. Дрели, электролобзика, которые прекрасно справляются с гипсокартонном.
3. Однополюсно автомата с устройством защитного отключения (УЗО) для обеспечения безопасности потребителей и пользователей.
4. Собственно выключателя, оснащенного двумя клавишами, размыкающими контуры соответственно.
5. Распредкоробки и заблаговременно приобретенной люстры или двух индивидуальных источников света.
6. Подрозетника, он же подстаканник, который является кожухом, защищающим внутренности выключателя.
7. Электрических кабелей достаточного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
8. Изоленты и специализированных крепежных элементов, обеспечивающих безопасное, надежное соединение проводов.
9. Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
10. Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.

Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и автомат устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить точки потребления, если подобное произойдет. Тогда короткое замыкание исключено.

Подготовка стен

Этап штробления стен является очень важным, и его необходимо пропускать только в случае проложения новой проводки с медными жилами подходящего сечения. Если же имеются какие-либо сомнения, то лучше проконсультироваться со специалистом. Если же проводка старая, обязательно меняем ее на новую.

С целью освещения подойдет самый обыкновенный провод ВВГнг, сечение которого составляет 1,5 мм² в квадрате. Если же наряду с освещением будет производиться подключение розеток, то лучше отдать предпочтение тому же проводу, но уже с сечением в 2,5 мм².

На этапе подготовки стен должно быть произведено штробление и обустройство, подготовка мест, на которых будет производиться монтаж распределительных коробок и подрозетников. На данном этапе специалисты рекомендуют устанавливать также и дополнительный автоматический выключатель в электрощиток. Это отдельное устройство будет не лишним, особенно в ситуациях, когда на линии освещения необходим будет ремонт. С помощью такого простого защитного устройства можно будет осуществить отключение только одного контура, при этом остальные будут продолжать работу в стандартном режиме.

Монтаж проводов осуществляется с наружной стороны с помощью специальных изоляторов. При этом производится установка не внутренних, а накладных выключателей, однако основной принцип подключения жил к клеммам остается таким же.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его

Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка

При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем  работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Двухконтурная люстра – схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

• слабый свет – первая клавиша – две лампы;
• средний свет – вторая клавиша – три лампы;
• сильный свет – обе клавиши – все пять ламп.

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Как подключить двухклавишный выключатель.

Подключить выключатель с двумя клавишами немного сложнее, чем обычный одинарный. В нём есть один вводной контакт для фазного провода (обозначенный буквой «L«) от основной электросети (приходящий из распределительной коробки) и две выходных клеммы, к которым подключаются провода от ламп (люстр или светильников).

Рис.2 — как подключить двойной выключатель.

Вначале нужно снять накладные элементы клавиш, открутить пластмассовую рамку под ними и наружную обшивку устройства. Таким образом, вы доберётесь до главных рабочих элементов устройства на керамической основе. В этом узле будут видны с одной стороны от механизма для клавиш одна клемма, а с противоположной стороны от него их будет две – для проводов к отдельным двум светильникам (либо к двум лампам одного светильника).

Сейчас выпускают двухклавишные выключатели двух типов соединений с проводом:

• с винтовыми клеммами;
• с зажимными контактами.

1. В первом типе зачищенные от изоляции концы провода вставляются в специальные отверстия, а затем максимально плотно зажимаются винтом.

2. Во втором нужно зачищенные концы соответствующих проводов ввести в отдельные отверстия и зажать специальным зажимом (даже если вам кажется, что всё очень мудрёно, на самом деле вы легко справитесь с этой задачей).

Обязательно нужно проверить качество крепления проводов, потянув за каждый из них.

Зачищать концы проводов необходимо так, чтобы их хватило только для соединения с клеммами. Оголённых проводов после винтового соединения быть не должно, так как это может привести к короткому замыканию.
Будьте внимательны!

Провода подключены к выключателю с 2 клавишами и теперь его можно монтировать на своё место на стене. Затем сверху поочерёдно одеваем все снятые детали обшивки в обратном порядке.

Общая схема подключения люстры

Если люстра оснащена одной или тремя лампами, а выключатель имеет несколько клавиш, то есть три варианта подключения этого светового устройства.

• При включении будут загораться все лампы;
• Для переключателей с несколькими клавишами можно установить поочередный запуск ламп;
• В многорожковой люстре можно создать поочередный, групповой запуск ламп или одновременный с помощью одной клавиши.

Если из отверстия в потолке выходит два провода, то можно выполнить первый вариант подключения. В инструкции производителя должно быть указанно, что подключение люстры производится в соответствии с ее функциональностью. В основном светильники с несколькими лампами совмещают в себе парные контакты соединений плафонов, которые можно подключить по второму принципу.

Более сложной считается третья схема подключения. Провода соединяются таким образом, чтобы при включении выключателя загоралась каждая лампа по отдельности. В таком случае необходимо соединить все имеющиеся провода в параллельном порядке.

Стандартная схема подключения

Подключение 3-х рожковой люстры без заземления

Подключение люстры к двойному выключателю выглядит немного сложней. Но на самом деле все просто, достаточно разобраться в назначении проводов и правильно их соединить.

С потолка обычно выходит два или три провода. В нашем случае, когда в доме отсутствует заземляющий контакт, потребуются только два кабеля. Определить, где находится фаза, можно с помощью мультиметра или индикаторной отвертки. Достаточно прикоснуться к оголенным концам провода и, если загорится лампочка или сработает сигнал, значит провод под напряжением – фаза.

Следующий шаг. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва. Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить. Зачищаем концы кабеля специальным инструментом для снятия изоляции или с помощью зажигалки: аккуратно нагреваем изоляцию в течение пяти секунд и резким движением срываем обгоревший участок. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата. Лучше всего полностью обесточить квартиру.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Распределяем провода по группам и фиксируем в клеммной колодке.

Определить, какой кабель за что отвечает, можно с помощью цвета верхней оболочки. В люстре чаще всего используют белые и черные провода. Скрепляем их по цвету и все, не перепутайте. В конце получается небольшая скрутка из двух групп, которые отвечают за определенную часть ламп, по которым будет проходить ток.

Прикручиваем колодку к основанию люстры, если вы несильно затянете винты на клемме, это может привести к быстрому перегреву и окислению.

Далее подключаем люстру к проводам, выходящим из потолка. Перепроверяем фазу и закрепляем провода с другой стороны клеммной колодки. Подаем напряжение и проверяем правильность подключения.

Конструкция и подключение проходных одноклавишных выключателей

Конструкции и схема коммутации проходных выключателей более сложные, чем обычных моделей, но общий принцип остается прежним, через контакты проходит фазный провод. Есть варианты с одной, двумя и даже с тремя клавишами в одном корпусе

Пример подключения проходных одноклавишных выключателей

Такие выключатели используются в схемах управления освещения с двух точек, это очень удобно во многих случаях:

• На лестничных маршах;
• Длинных аллеях;
• Туннелях;
• Спортивных аренах, стадионах, бассейнах и других сооружениях.

В этих случаях пользователям для управления освещением не требуется проходить большие расстояния, используется любой ближайший выключатель. На схеме показана система освещения во включенном положении, при нажатии любого из выключателей контакт перекинется на линию черного цвета, освещение выключится. Конструкция схемы такова , что при следующем нажатии любой клавиши цепь замкнется через красную или черную линию и свет загорится.

Особенности конструкции

Техника безопасности — будьте внимательны Самостоятельное подключение двойного выключателя — дело несложное. Ноль и заземлитель в этом случае подсоединяют к розетке

Возможные неисправности и общие рекомендации к их недопущению Часто возникающие неисправности — это срабатывание выключателя не таким образом, как вы от него ожидали.
Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.
Этого вполне достаточно для комфортного проведения работ.
Предлагаем вам небольшой видеоматериал по подключению переключателя с двумя кнопками: Итоги или почему лучше быть хоть немного электриком Элементарные схемы для подключения розетки или выключателя должен знать каждый уважающий себя домохозяин.
Найти фазу и отметить ее. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом — к другому.
Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка

Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.
Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.
Схема подключения двухклавишного проходного выключателя.

То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом — к другому.
Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка. Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.
Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.
Схема подключения двухклавишного проходного выключателя.

Схема освещения коридора с использованием двух проходных выключателей

Внешне проходные выключатели почти ничем не отличаются от обычных. Только на обратной стороне вместо двух имеются три клеммы:

• фаза;
• L № 1;
• L № 2;

Как подключить светильник на два выключателя правильно, показано на схеме.

«Ноль» на светильник поступает по синему проводу. Фаза – по красному. Из рисунка хорошо видно, что питание на лампу поступит только в том случае, если оба переключателя будут находиться в одинаковых положениях. Изменение положения клавиши на любом из устройств повлечёт разрыв цепи и прекращение питания осветительного прибора. Ну, а после того как свет выключен, щелчок любым из выключателей снова замкнёт цепь, и наш коридор опять осветится.

На лестничных клетках, в длинных коридорах или туннелях вместо дорогостоящих инфракрасных датчиков можно просто подключить два проходных выключателя.

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

• Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.

• Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно

Инструменты для подключения двойного выключателя.

Любые электромонтажные работы требуют понимания и знания базовых норм электротехники. Более опытным исполнителям также могут пригодиться приобретённые навыки в этом деле. Однако этих двух факторов мало для того, чтобы установить двух клавишный выключатель. Необходимо иметь в наличии ещё и соответствующий инструмент, ведь голыми руками не поработаешь.

Для выполнения такого типа электромонтажных работ понадобится следующее:

• отвертки с прямым и крестовым жалом;
• кусачки для провода (бокорезы);
• изолента;
• пассатижи;
• специальная отвёртка — индикатор фазы (либо тестер-мультиметр).

Помимо этих основных инструментов в работе пригодятся специальные приспособления для соединения проводов. Для этих целей нужно подготовить:

• колодки, в них провода зажимают винтом;
• соединительные изолирующие зажимы (или пружинные);
• нож для очистки конца провода от изоляции.

В большинстве случаев электромонтёры соединяют провода на так называемую «скрутку» и заматывают её изоляцией.

Если у вас будут под рукой такие инструменты и приспособления, выполнить подключение выключателя с двумя клавишами будет достаточно просто.

Этапы подключения выключателей

В первую очередь:

• Составляется схема включения,
• Рассчитывается суммарная потребляемая мощность осветительных приборов;
• По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Амперах	4,6	9,0	13,5	16	18,5	27,5	36,5
Сечение жилы, мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина при указанной нагрузке и сечении в метрах	34,5	17,5	17,5	25	21,5	25	30

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Марки кабелей с медными проводами

традиционно

лучше

ещё лучше

дёшево

ПВС

ШВВП

ВВГ

ВВГ-П

ВВГнг

ВВГнг-LS

ППВ

ПВ1

ПВ3

форма

круглая

плоский

круглый

плоский

круглый

круглый

плоский

круглый

круглый

2-3 жилы

1-жила

Свойства жилы

гибкая

гибкая

жёсткая

жёсткая

жёсткая

жёсткая

жёсткая

жёсткая

гибкая

изоляция

+

+

+

+

+

+

+

+

+

оболочка

+

+

+

+

+

+

—

—

—

Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

• На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
• С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.

Схемы подключения

Существует три основных варианта использования двухконтактного выключателя:

• включение двух разных осветительных приборов в разных комнатах или зонах;
• включение двух разных систем освещения в одном помещении;
• управление лампами или группами ламп в многорожковых люстрах.

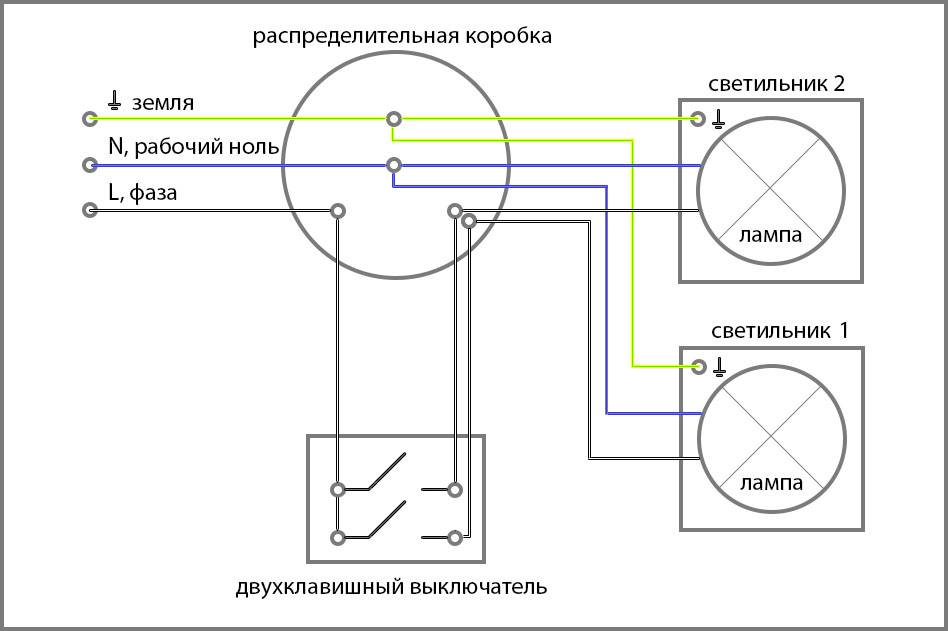

Электрическая схема работы двухклавишника.

Принципиально схема подключения двухклавишного выключателя в обоих случаях будет одинаковой, но прокладка проводниковой продукции будет отличаться.

Прокладка кабелей для двух независимых светильников.

В первых двух случаях к каждому светильнику прокладывается медный кабель, содержащий проводники:

• фазный (L), на рисунке обозначен красным цветом;
• нулевой (N) – синий;
• защитный (PE) – желто-зеленый.

Важно! Если в системе освещения TN-S или TN-C-S используются лампы накаливания, то жила PE со стороны потребителя не подключается (ее некуда подключать), но прокладывать этот проводник надо. На случай замены светильников в будущем

Прокладка кабелей для многорожковой люстры.

Для одиночного светильника с двумя группами ламп потребуется следующая медная кабельная продукция:

• трехжильный кабель от распредщита до распаечной коробки (двухжильный при отсутствии проводника PE);
• четырехжильный кабель от коробки до светильника (трехжильный в системе TN-C);
• кабель в три проводника от коробки до выключателя (независимо от наличия защитного заземления).

Кабельную продукцию рекомендуется применять с маркированными цветом изоляции или нумерованными жилами. Для подключения включателя желательно использовать кабель без проводника с желто-зеленой изоляцией, чтобы не вводить в заблуждение ремонтников в будущем.

Для чего нужно подключать двойной выключатель на две лампочки

Основная причина использования двойных выключателей – это оптимизация применения электрооборудования, которое подключается к одной цепи. В качестве самого яркого примера оптимизированного контура можно привести стандартную организацию освещения для раздельного санузла. При этом со стороны прихожей происходит установка одного клавишного выключателя. Как результат, управлять освещением в туалете можно с помощью одной клавиши, а в ванной – с помощью другой.

Благодаря такому выключателю появляется возможность одним движением одновременно выполнять два действия – это включение освещения в одной комнате, и выключение света в другой.

Однако устанавливать выключатель общего типа необходимо лишь в случае, когда они находятся рядом. Если же комнаты находятся на расстоянии, то лучше использовать стандартные отдельные установки, чтобы не было путаницы.

И если вы задаетесь вопросом, как подключить двойной выключатель на две лампочки, то помимо схемы подключения, вам необходимо изучить, какие инструменты для этого необходимы, как подготовиться к установке, и как ее непосредственно произвести. Давайте более подробно остановимся на каждом из пунктов.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.
