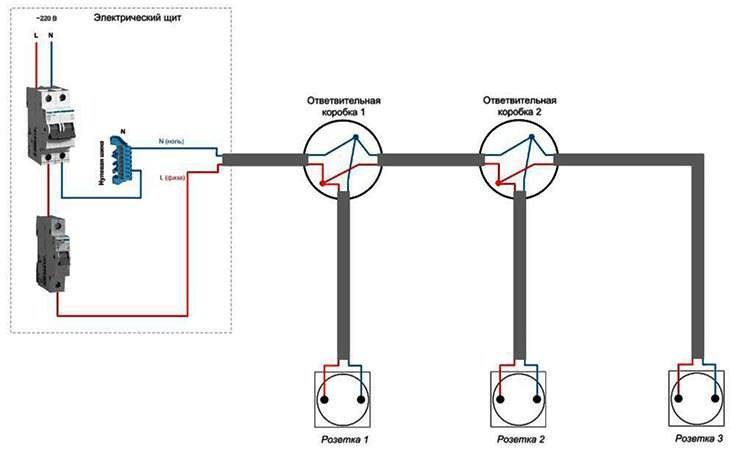

Как соединить несколько розеток от одного провода

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Основные разновидности

В общем плане тройные розетки представляют собой пластиковый короб с декоративной накладкой, в которой содержится 3 расположенных внутри треугольника или в линию гнезда. Внутри розетка может состоять из одного или трёх керамических сердечников, которые содержат клеммы с пружинами, где фиксируются фазные и нулевые провода. Может выпускаться продукт с наличием заземления или без него, тогда добавляется ещё одна клемма для подключения провода заземления. Тройные розетки бывают таких типов:

  • С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
  • С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.

В зависимости от модификации розетки выделяют такие категории:

  1. с автоматическим выключателем, который срабатывает в ответ на перегрузки,
  2. без заземления или с ним,
  3. накладные или встраиваемые,
  4. внешние (наружные) с защитной крышкой,
  5. внутренние, разработанные специально для подключения при организации скрытой проводки.

Ещё можно встретить не цельные тройные розетки, а блочные, которые собираются из трёх отдельных приборов, но фиксируются одной рамкой

При выборе необходимо внимание обращать на размеры, соответствие блоков габаритам рамки. СоветТройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании

Что собой представляет устройство из 3 разъемов?

Розетка

независимо от количества посадочных мест в ней имеет стандартную конструкцию:

  • керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления;
  • декоративную пластиковую коробку;
  • металлические пластины, которые обжимают штыри штекера для замыкания цепи.

В двойных и тройных может быть один или несколько подрозетников – это зависит от марки прибора, его конструктивных особенностей. Пластины чаще латунные или медные, поскольку они отличаются более высокой проводимостью и прочностью, чем другие металлы. При этом важен способ крепления проводов, сила их фиксации в клеммах. Чаще всего это отверстия в металлических пластинках, снабжённые для фиксации шурупом.

Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты и не искрили

Это условие важно для безопасности, поскольку такие розетки с люфтом проводов в клеммах часто становятся причиной пожара. По принципиальной схеме установки тройной розетки с двойными аналогами есть небольшие различия

Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам. Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания.

Совет

Среди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника.

Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев.

Несколько советов

Так как эти блоки до сих пор считаются новинками, необходимо привести несколько рекомендаций, касающихся того, как подключить розетку с выключателем.

  1. Если установка планируется в деревянном доме, то подрозетник должен быть металлическим.
  2. Когда блок монтируют около дверного проема, ту часть, которая является выключателем, располагают ближе к двери.
  3. Если знаний в электрике не хватает, опыта работы и уверенности в правильности своих действий нет, лучше доверить работу профессионалам.
  4. Нередко домашние мастера при подключении совершают разные ошибки. Самая «популярная» оплошность приводит к тому, что розетка оказывается в рабочем состоянии, а выключатель функционировать отказывается. В этом «тяжелом» случае виновато неправильное распределение проводов — путаница с фазой и нейтралью на розетке. Решение — пуск на перемычку фазного проводника, и возвращение нулевой жилы на розетку.

Порой такие конструкции становятся единственным возможным решением, и в этом случае хозяевам уже не приходится размышлять о плюсах и минусах блоков. Понимание того, как подключить розетку с выключателем, даст возможность справиться с подобной работой и в будущем.

Пример такого подключения можно увидеть в этом ролике:

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности: По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно. Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет). Прокладка внутренней проводки требует штробирования стены

Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

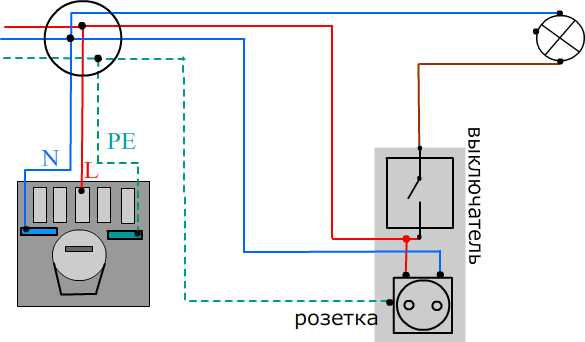

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

  1. В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
  2. В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

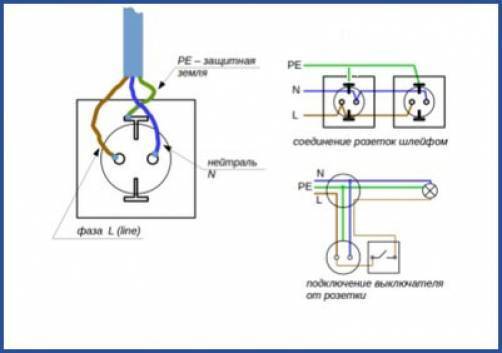

Схема подключения двухклавишного выключателя с розеткой

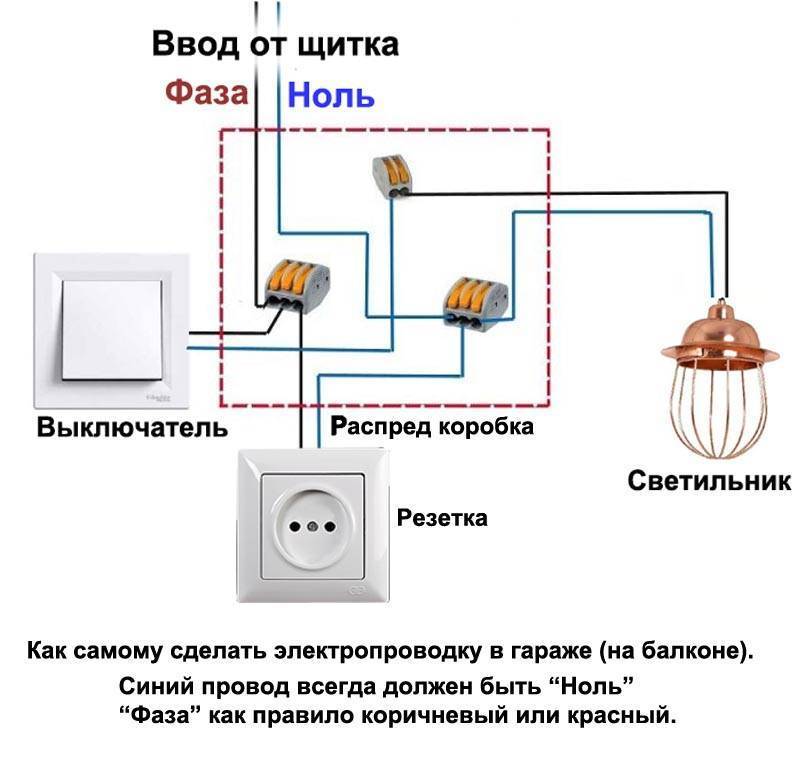

Схема подключения розетки выключателя и лампочки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

  • подключаются такая розетка к отдельной линии, идущей от щитка;
  • необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
  • отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Способы модернизации розетки

Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

  • установка двойной розетки;
  • монтаж блока из нескольких розеток.

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Достоинства двойной розетки:

  • возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
  • более низкая, чем у двух одинарных, стоимость.

Недостатки двойной розетки:

  • меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
  • суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
  • штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

  • Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
  • Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.

Способ установки проводки и розетки

В зависимости от материала, из которого изготовлена несущая поверхность, проводится выбор способа прокладки линий и монтажа приборов.

В соответствии с требованиями СНиП возможны следующие варианты установки:

У каждого способа есть свои плюсы и минусы. Выбор делается на основе анализа всех факторов, относительно нормативной базы и удобства пользования.

Составные элементы

Общее устройство электрической цепи в здании одинаково для конструкций внутреннего и наружного типа.

В них входят следующие элементы:

Тип подключения

Выбор розеток в дом определяется типом проводки, которая в нем установлена. В зданиях различной серии проложены кабели с 2, 3 и 4 жилами. Помочь разобраться, для чего они предназначены, поможет маркировка.

Цвет изоляции соответствует таким характеристикам:

Если все провода окрашены одинаково, необходимо с помощью индикатора установить их принадлежность.

Перед тем как подключить розетку, нужно определить места для размещения бытовой техники.

Коммутацию можно выполнить следующими способами:

На какой высоте устанавливать розетки

Электрические точки нельзя устанавливать, где захочется, основываясь на эстетической или практической стороне вопроса.

Существуют следующие нормы размещения приборов:

ОбъектРасстояние (см)
Пол20-120
Дверные проемы100
Углы между стенами80
Газовые трубы50
Водопроводные и канализационные трубы60
Отопительные приборы100
Газовые и электрические плиты30
Водяные краны40

Несоблюдение данных параметров может стать причиной наложения штрафа от инспектора или полного отключения жилья от сети.

Как подключить розетку 4 провода. Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

На другой стороне:

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Выбор провода

Провод подбирают по такому принципу:

число жил. Если решено устанавливать розетку с заземляющим контактом (см. выше), ее подключают 3-жильным проводом. В противном случае применяют 2-жильный;

материал. Вообще при устройстве проводки рекомендуется применять медный кабель — марки ВВГнг (в негорючей изоляции) или NYM (импортный аналог). Медь превосходит алюминий по электропроводимости и пластичности (алюминиевая жила после нескольких сгибания обламывается). Но при шлейфовом подключении применяется провод из того же материала, какой подведен к первой розетке. Если к алюминиевой жиле непосредственно подсоединить медную, при протекании тока оба материала разрушаются из-за электрохимической реакции. Требуется специальный переходник из нейтрального сплава. Алюминиевые провода (марка АВВГ и др.) встречаются в старых домах

Потому перед монтажом важно вскрыть существующую розетку и посмотреть, чем она запитана;

сечение жил. Также подбирается соответственно проводу, подведенному к первой розетке (при использовании кабелей из того же материала)

Применять провод большего сечения нет смысла, поскольку пропускная способность «цепочки» все равно определяется возможностями самого слабого ее звена.

Для бытовых розеток минимальное рекомендуемое сечение жил составляет 2,5 мм2 (для медного провода). Такие кабели при скрытой прокладке выдерживают ток до 16 А (при открытой еще больше из-за хорошего теплоотвода), потому в розетку можно без опасений включать любой прибор, кроме особо мощных — электроплиты и проточного водонагревателя.

Если же первая розетка шлейфа запитана проводом с жилами по 1,5 мм2 (преимущественно применяется в осветительных сетях), стоит подумать о его замене. В противном случае в розетки шлейфа можно будет включать только самые маломощные приборы.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Виды подрозетников

Для установки розеток или выключателей в стены из бетона используются пластиковые монтажные коробки без прижимных планок. В конструкции устройства предусмотрены выходы для проводки и соединительные муфты, позволяющие собрать несколько элементов в блок. На торцевой поверхности предусмотрены отверстия для крепления механизмов розетки или переключателя. Ранее использовались металлические коробки, но из-за проблем с фиксацией механизмов от такой конструкции отказались.

Существуют специальные единые блоки, предназначенные для установки тройной розетки или комбинированного блока, состоящего из выключателей и розеток. Конструкция отличается повышенной жесткостью на изгиб и кручение, допускается установка в несущие стены и перегородки, выполненные из гипсокартонных листов.

Подрозетники, независимо от конструкции, выпускаются в стандартном виде (глубина 45 мм) или в углубленной модификации (глубина 60 мм). Второй вариант позволяет использовать полость подрозетника для расключения электрической проводки.

Наружные

Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.

Внутренние

Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).

Сам процесс монтажа следующий:

  • снятие крышки с розетки, установка в коробку;
  • закрепление при помощи винтов;
  • соединение проводов;
  • установка декоративной накладки.

Затем подается электричество.

Особенности розетки с выключателем

Тройная розетка с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

  • универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен,
  • экономичностью – потребуется минимум монтажных траншей и отверстий,
  • простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки,
  • скоростью разметки поверхности за счет одинаковых размеров изделий,
  • возможностью одновременного управления источниками света и включения электроприборов.
