Как подключить тройную розетку: в один подрозетник, с одним проводом

Основные разновидности

Заводская розетка представляет собой устройство, обеспечивающее безопасное замыкание контактов для бесперебойной подачи электропитания в электрические приборы. Внутри нее расположены клеммы с прикрепленными к ним пружинами и контакты. Снаружи конструкция розетки представляет собой пластмассовую коробку (корпус) с рабочей частью.

Существует два основных вида розеток:

  1. Розетка С5. Стандартная советская конструкция с квадратным корпусом и круглым вырезом под вилку. Такие розетки не имеют заземления и подходят для большинства электроприборов старого образца, но рассчитаны на обычные 220 В.
  2. Розетка С6 (евро). Выдерживает большую силу тока, чем С5, и подходит для подключения приборов с евро-вилками и разъемами. Имеет заземление. Более безопасна, чем первый вариант, надежно закрепляется на стене.

С течением времени необходимость повышения функциональности розеток увеличивается, особенно если речь идет об электроприборах на кухне. По модификации розетки сегодня можно поделить на следующие разновидности:

  • внутренние для скрытой проводки;
  • наружные (внешние), имеющие защитную крышку;
  • встраиваемые и накладные;
  • с заземлением и без него;
  • имеющие автоматический выключатель для защиты от перегрузок.

Вне зависимости от вида и модификации во время установки тройной розетки применяют так называемый способ блочной сборки. Он предполагает монтаж трех отдельных розеток с объединяющей их рамкой

Если есть необходимость приобретать детали отдельно, то при подборе этой рамки необходимо обратить внимание на соответствие ее формы и размеров конструкции

Начинать подготовку к установке следует с выбора места монтажа. Евро-стандарт предполагает закрепление устройства на расстоянии около 20–40 см от пола

Это важно в целях соблюдения основных правил безопасности и эстетики

Вторым немаловажным мероприятием является расчет силы тока. Необходимо помнить, что элементы сети всегда рассчитаны на заданный рабочий ток. При несоблюдении этого пункта безопасность эксплуатации резко снижается, возникает высокая вероятность появления перегрузок и, как следствие, перегрева. Сечение провода также должно соответствовать нагрузке. В данном случае оно должно быть не менее 1 кв. мм для меди и не менее 2,5 кв. мм — для алюминия. Трехжильный вариант будет наиболее удачным.

Детали и изделия для установки розеток следует выбирать, исходя из заданных параметров помещения и рабочей силы тока

Важно также соблюсти эстетические особенности квартиры, выбрать наиболее безопасные и подходящие по цвету и внешнему виду материалы. Монтаж скрытого и наружного устройства также имеет различные требования

На расстоянии 20–40 см от пола необходимо сделать разметку при помощи карандаша или маркера. Желательно также воспользоваться уровнем для ровной горизонтальной линии. Для этого, отметив первый центр установки, необходимо отложить половину ширины накладки на подрозетник. Полезно также нанести разметку в виде горизонтальных и вертикальных линий.

Розетки тройные с заземлением

Также нужно вспомнить о том, что конструкции розеток в принципе могут двух типов:

  1. Тип С5 — это обычная совковая розетка, без заземления, иногда с нестандартным диаметром отверстий под вилку, что сегодня уже просто неприлично. Даже если в доме не предусмотрено заземление, лучше устанавливать более современные розетки другого типа.
  2. Тип С6. Так называемая евро-розетка, которая может и не иметь заземления, но их размеры строго стандартизированы, у них более привлекательный дизайн и самое главное, что они выдерживают нагрузку до 15 А, в отличие от старых розеток, которые могли греться уже при 5 амперах нагрузки.

Все это в полной мере относится и к тройным розеткам с внутренним креплением. Также можно пойти другим путем — купить три отдельных розетки, а скроет их тройная рамка для розеток.

Все зависит от конструктивных особенностей стены. Если стена гипсокартонная, то просверлить еще два отверстия при помощи специальной коронки будет не проблематично. Но если стена в доме бетонная или кирпичная, тогда это влечет за собой расходы как по времени, так и по работе практически идентичные мелкому ремонту. На каком варианте остановиться, решать только мастеру.

Соединяем жилы проводов в схему подключения розетки

В нашей схеме участвуют два провода, питающий распределительную коробку (расположен слева) и отходящий на розетку (расположен снизу), снимаем с обоих проводов наружную изоляцию.

Далее, снимаем по 3,5-4 сантиметра изоляционного слоя с каждой жилы.

Соединение жил в схему будем производить методом скрутки проводов между собой.

На данном этапе хочу обратить ваше внимание на один важный момент. В примере используется метод скрутки, так как он является наиболее наглядным для понимания и восприятия принципа выполнения схемы

В настоящее время правилами устройства электроустановок в чистом виде этот метод запрещен ПУЭ п2.1.21

К разрешенным методам соединения жил проводов относятся:

  • опрессовка;
  • сварка;
  • пайка;
  • винтовые, зажимные и тому подобные сжимы.

Более подробно данный вопрос будет разобран в соответствующей инструкции, в настоящее время статья находиться в написании, но уже в ближайшее время появится на нашем ресурсе.

Скручиваем между собой сначала две белые, фазные жилы провода.

Протягиваем готовую скрутку плоскогубцами, торчащие концы откусываем.

Аналогичным образом соединяем две синих, нулевых жилы провода.

Затем, две жилы заземления.

Схема подключения розетки завершена.

Устанавливаем защитную крышку на механизм розетки.

Изолируем скрутки проводов с помощью изоляционной ленты.

И укладываем их в распределительную коробку.

Теперь, нам необходимо проверить работоспособность готовой схемы. Для этого, подаем на нее напряжение, переведя рычажок автоматического выключателя из нижнего положение — «выключено», в верхнее положение — «включено».

Проверку выполняем сначала указателем напряжения, затем, используя любой электроприбор, просто включив его в розетку.

Розетка готова к эксплуатации.

Рисунок. Схема подключения розетки.

В этой работе мы использовали следующий материал:

  • распределительная коробка — 1 шт.;
  • подрозетник — 1 шт.;
  • провод — измеряется по конкретным меркам вашего помещения;
  • розетка — 1 шт.;
  • контакт заземления — 1 шт.;
  • двухполюсный автоматический выключатель — 1 шт.;
  • изоляционная лента — 1 шт..

Сколько мы сэкономили сделав схему подключения розетки своими руками:

  • вызов электрика — 200 рублей;
  • монтаж распределительной коробки внутренней установки — 550 рублей;
  • монтаж подрозеткника внутренней установки (изготовление отверстия, установка) — 200 рублей;
  • монтаж двухполюсного автомата — 300 рублей;
  • монтаж контакта заземления — 120 рублей;
  • штробление стен (1 метр — 120 рублей, для примера возьмем 8 метров) — 960 рублей;
  • монтаж провода открыто, высотой до 2 метров (для примера 2 метра, спуск до розетки, 1 метр — 35 рублей) — 70 рублей;
  • монтаж провода свыше 2 метров (1 метр — 50 рублей, например 8 метров) — 400 рублей;
  • монтаж и подключение розетки с заземлением скрытой установки — 200 рублей.

ИТОГО: 3000 рублей

*Расчет произведен для электропроводки скрытого исполнения

Плюсы и минусы

Для установки в кухне или комнате бытовых приборов используется несколько розеток.

Однако с каждым годом выпускаются новинки, которые подключаются к бытовой сети и существенно упрощают жизнь. Яркий пример:

  • кондиционеры;
  • вентиляторы;
  • локальные обогреватели;
  • приборы для ухода за волосами, ногтями, внешностью;
  • увлажнители и ионизаторы воздуха, множество других изделий.

В кухне вовсе может быть огромное количество крупной и мелкой бытовой техники, которая работает только от сети (о расположении розеток на кухне читайте

тут

). Чтобы не приходилось устанавливать несколько сетевых фильтров, создавая повышенную нагрузку на электросеть, или постоянно переподключать разные приборы в свободных гнёздах, устанавливают тройные розетки.

Тогда получается обеспечить постоянное подключение для трёх приборов вместо одного. Это существенно облегчает жизнь, позволяет более удобно организовать пространство без лишних проводов. Преимущества:

  • невысокая цена;
  • удобство эксплуатации;
  • лёгкий монтаж;
  • в случае появления неисправности легко отремонтировать;
  • могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
  • не требует подведения дополнительной проводки;
  • обладают безопасным креплением;
  • надёжны.

Многим нравится установка вместо тройной несколько одинарных, но близко установленных. Часто это связано с недостатками прибора:

  • Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
  • Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
  • Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.

Важно

Чтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно.

Подключение тройных розеток


Схема подключения тройной розетки

Розетка встраиваемая тройная и накладное устройство подключается по параллельному принципу:

  1. Рисуется схема, на которой разными цветами помечают нулевой, фазный и заземляющий кабель.
  2. Индикаторной отверткой находят фазу и нейтраль.
  3. Выключают питание от щитка.
  4. Проделывают перемычки от одного розеточного механизма к другому.
  5. Кабель защиты подкидывают на контакты заземления (желто-зеленые).
  6. Ноль (синий провод) и фаза (красный/коричневый провод) подключают к силовым контактам.
  7. Соединения фиксируют при помощи винтов.
  8. Жилы скручивают внутрь короба.
  9. Выравнивают прибор, постукивая по корпусу.

После затягивания винтов-фиксаторов ставят декоративные накладки.

Особенности подключения с заземлением и без


Схема подключения розетки с заземлением

Тройную розетку в один подрозетник при наличии заземления подключают так:

  1. Обесточивание помещения и проверка поступления тока индикаторной отверткой.
  2. Демонтаж старой розетки. Выкручивается центральный винт, ослабляются зажимы, изделие аккуратно вынимается из подрозетника, отключаются или обрезаются провода.
  3. Из ниши удалятся мусор.
  4. С кабеля снимается верхняя изоляция слоем на 20-40 мм с конца и на 3-5 мм зачищается.
  5. Оголенные концы фаз нужно соединить с клеммами и прижать винтами.
  6. Желто-зеленый кабель подсоединяют к заземлению и зажимают винтами.
  7. Розетку ставят на место и фиксируют.

На последнем этапе устанавливается крышка корпуса.

Виды электропроводок

Параллельное подключение трех розеток к одному проводу

Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:

  • Надежная защита от механических повреждений.
  • Безопасность эксплуатации электропроводки.
  • Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.

Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.

При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.

Преимущества этого способа прокладки:

  • Простота обслуживания и восстановления.
  • Доступность при необходимости подключения промежуточной розетки.
  • Возможность обустройства электропроводки в стиле «ретро».

Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.

Разводка проводов

После установки подрозетников концы проводов оказываются выведенными наружу, и можно переходить к подключению розеток.

Как установить и подключить дополнительную розетку к открытой электропроводке

Как правило к тройному подрозетнику подводится общий кабель, который далее расходится к розеткам, путем их последовательного соединения шлейфом. Данный способ считается у многих электриков наиболее оптимальным и экономичным.

Однако подключение розеток методом шлейфа запрещается Правилами устройства электроустановок. Данный способ заключается в соединении соседних клемм перемычками, сделанными из кусков кабеля. Фазные, нулевые и заземляющие клеммы последовательно соединяются между собой. Запреты ПУЭ на такое подключение связаны с разрывом нулевого защитного проводника.

Поэтому, чтобы нормы и правила соблюдались, подключение розеток следует выполнять с помощью отдельных линий. Например, для того чтобы создать общий заземляющий провод, готовятся три отрезка кабеля, которые будут соединяться между собой с помощью опрессовки. Таким образом, каждая розетка окажется подключенной к отдельному ответвлению заземления. Получившиеся соединительные узлы легко помещаются в монтажную коробку.

Фазный и нулевой проводники подключаются через перемычки, то есть, шлейфом. В этом случае ПУЭ не делает каких-то ограничений, поскольку заземляющий провод подключен отдельно к каждой розетке. По такому принципу подключается не только трех-, но и четырехместная электрическая розетка.

После всех подключений тройной розетки, она устанавливается на свое место и закрывается общей декоративной панелью. Если все установлено правильно, то панель должна стоять точно в горизонтальной плоскости.

Диаметр подрозетника, его размеры, особенности установки

Если в квартире, доме выполняется ремонт, то часто приходится устанавливать новые розетки, менять выключатели и даже электропроводку. В случае со стенами из бетона, кирпича сделать это бывает непросто

Важно правильно определить диаметр подрозетника, его размер, подобрать необходимые инструменты

Среди того, что может потребоваться — специальная коронка для обработки бетонной поверхности. Такое оборудование подходит для сверления также и кирпичных стен, бетона с дополнительным армированием, камня, натурального и искусственного. Качественная коронка проникает в структуру материала на внушительное расстояние — до полутора метров.

Важно! От типовых сверл, предназначенных для обработки металла, древесины, лучше отказаться. Они не подходят, так как в подобных условиях быстро приходят в негодность

Определяем диаметр

Если устанавливается тройная розетка в один подрозетник, важно правильно определить диаметр. Данные показатели обуславливаются размером, который имеет коронка, а также другими факторами:

  • Конструкция оборудования — диаметр, который имеет подрозетник, и его размеры. Зная данные характеристики, можно смело отправляться за покупкой нужной коронки;
  • Чтобы не ошибиться, желательно проверить, для каких подрозетников подходит определенная коронка;
  • Если речь идет о стандартных подрозетниках по бетону, то их размеры могут варьироваться, однако диаметр составляет 68 миллиметров. Все современные розетки, другое подобное оборудование соответствуют именно им. Таким образом, для сверления можно смело выбирать 68-миллиметровые коронки;
  • Оборудование с диаметром 70-75 миллиметров используются значительно реже.

С чего начать

Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.

Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:

  • В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
  • Кухня — порядка 100 см от столешницы
  • Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
  • Выключатели проходного типа — около 90 см от линии пола.

Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях

Коррекция размера отверстия

Бывает так, что диаметр подрозетника для бетона совпадает с аналогичными показателями коронки идеально. В случае с глубиной могут быть отмечены несовпадения. Однако это легко исправить. Все, что нужно сделать — скорректировать глубину таким образом, чтобы подрозетник слегка проваливался в отверстие — не слишком сильно, буквально на несколько миллиметров. Запас нужен для того, чтобы в отверстие можно было поместить не только само оборудование, но и алебастр, другой фиксирующий раствор.

После фиксации подрозетника аккуратно обрезается его выступающий участок — таким образом, элемент будет утоплен на нужную глубину и окажется на одном уровне с бетонной, кирпичной стеной. Конструкция будет выглядеть аккуратно Для подключения к подрозетнику провода выполняется штроба — она должна располагаться вверху. Сделать ее легко при помощи перфоратора или даже обычной стамески — зависит от особенностей материала, из которого выполнена стена

Важно, чтобы провод располагался аккуратно Подрозетник переворачивается, на нем нужно найти прорезь, в которую будет помещен провод. Оптимальный вариант — фиксация провода сзади

Таким образом, будет гораздо проще установить оборудование Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие

Таким образом, будет гораздо проще установить оборудование Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие.

Важно! В отверстии должен быть предусмотрен запас, о котором говорилось выше. Вас могут заинтересовать:

Вас могут заинтересовать:

Вас могут заинтересовать:

prokommunikacii.ru

Конструкция тройных розеток

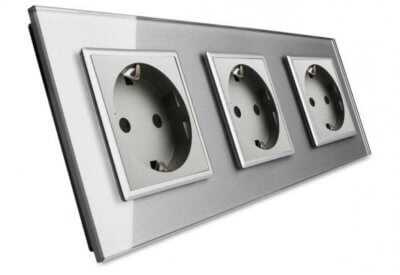

Розетка тройная европейская открытой установки

Изделия изготавливаются на основе корпуса и рабочей части: клеммы с пружинами для вилок и контактов, заземляющее устройство. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются круглыми отверстиями большого диаметра для стержней. Крышка приборов выполнена из термостойкого пластика, сердечник – керамический. Для установки используется специальная горизонтальная и вертикальная панель.

Модули располагаются на общей раме или на 3 независимых модулях, соединенных общей панелью. На сегодняшний день используются две модификации блока тройных розеток:

  • C5. Незаземленная конструкция в квадратном корпусе. Ставится под старые советские приборы, подключенные к сети 220 В.
  • C6. Евророзетка, устойчивая к напряжению 230-380 В. Совместима с приборами с евровилками и вилками.

Блоки подходят для организации двух типов разводки. Внутреннее пространство для скрытой сетки монтируется с помощью цилиндрической розетки в стенах. Наружный подходит для открытых линий электропередач, устанавливается на пластинчатую розетку на поверхности.

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм и высоту от 72 до 80 мм. Размер устройства, включая рамку крышки, составляет 160 мм в высоту.

Комментарии:

ВЕЛЕС

Я устанавливал тройную розетку, наподобие той, что на последней картинке и предупреждал заказчиков, что долго она не продержится. В итоге, через 2 недели они меня снова вызвали и я им в раздолбанный подрозетник вставлял уже одинарную нормальную розетку. Уж лучше такая с подключенным выносным тройником, чем тройная в один стакан.

Саша

Объясните мне, зачем при установке блока розеток пользуются уровнем? Какая в этом необходимость? Недостаточно ли просто ориентироваться на пол или другую поверхность? На край плинтуса, например.?

Карим

Саша, я обычно так и делаю. Если полы не по уровню, а розетки выставлены в горизонт, то заказчик будет видеть, что это вы криво поставили розетку. Следовательно, лучше опираться на фактический пол, а еще лучше на плинтус

Андрей

Ставил тройные турецкие розетки Vi-ko с планкой на обратной стороне от старых советских розеток (подходят идеально), чтобы розетка не гнулась от зацепов. Работают уже 17 лет. Ничего не болтается и не выпадает. Подключаю пылесос, компьютер, ноутбук, зарядки от телефона и др. Всё отлично.

Оставить комментарий Отменить ответ


Шнайдер Электрик – высококачественные розетки от мирового лидера


Что надо знать об автоматическом выключателе, чтобы выбрать надежную и главное безопасную модель?


Уличная влагозащищенная розетка – важный атрибут вашего участка


Какие особенности есть у выключателя компании Legrand и как можно его подключить?

Инструкция по безопасности

Подключение сварочной проволоки

Принимая решение о подключении интегрированного модуля, руководствуйтесь требованиями безопасности:

  1. Отключите электричество и разомкните цепь.
  2. Используйте приспособления, инструменты с резиновой или пластиковой изоляцией на ручках.
  3. Спаяйте провода вместе.
  4. Проверьте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
  5. Вырежьте длинную жилу или скрутите ее кольцом и спрячьте в стене.
  6. Сделайте короткую прядь, спрятав булавки.
  7. Во избежание короткого замыкания убедитесь, что вилка и шнур соответствуют мощности и току в цепи.
  8. Устанавливать тройной модуль в деревянном доме можно только в металлическую розетку.
  9. Поместите модуль возле двери так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение мер безопасности поможет качественно провести монтажные работы.

Источник – https://strojdvor.ru/elektrosnabzhenie/kak-podklyuchit-trojnuyu-rozetku-v-odin-podrozetnik-s-odnim-provodom/

Основные разновидности

В общем плане тройные розетки представляют собой пластиковый короб с декоративной накладкой, в которой содержится 3 расположенных внутри треугольника или в линию гнезда. Внутри розетка может состоять из одного или трёх керамических сердечников, которые содержат клеммы с пружинами, где фиксируются фазные и нулевые провода. Может выпускаться продукт с наличием заземления или без него, тогда добавляется ещё одна клемма для подключения провода заземления.


Тройные розетки бывают таких типов:

  • С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
  • С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.

В зависимости от модификации розетки выделяют такие категории:

  1. с автоматическим выключателем, который срабатывает в ответ на перегрузки,
  2. без заземления или с ним,
  3. накладные или встраиваемые,
  4. внешние (наружные) с защитной крышкой,
  5. внутренние, разработанные специально для подключения при организации скрытой проводки.

Ещё можно встретить не цельные тройные розетки, а блочные, которые собираются из трёх отдельных приборов, но фиксируются одной рамкой

При выборе необходимо внимание обращать на размеры, соответствие блоков габаритам рамки. СоветТройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании

Прокладка проводки

  • Проверяется изоляция и жилы проводов на наличие на них дефектов;
  • Снимается с распределительной коробки крышка;
  • Заводятся разные концы проводов: с одной стороны — в распределительную коробку; с другой — в установочную. Чтобы в дальнейшем, при необходимости, обеспечить удобство для новых подключений, кабель заводится с запасом до 150 мм;
  • Подготавливается вверху отверстия штраба под провод. Для этого используются зубило и молоток или перфоратор, на котором установлена ударная насадка.
  • Провода укладываются в штрабу. При этом они должны лежать в нишах свободно, не мешать подрозетнику. С обратной его стороны имеется специальная прорезь, для размещения провода;
  • Фиксацию кабеля можно проводить алебастровым раствором или гипсовым, с шагом до 250 миллиметров;
  • Дефекты замазываются шпаклевочным составом.

Установка подрозетника

Если для монтажа была выбрана цельная розетка с тремя гнездами, может понадобиться только один подрозетник. Блок с тремя раздельными механизмами закрепляется на одиночных подрозетниках. Сложности могут возникнуть при монтаже установки на кирпичной и бетонной стене, поскольку могут потребоваться дополнительные приборы. С гипсокартоном сделать подрозетники проще.

Необходимые инструменты:

  • перфоратор или дрель (для бетона, гипсокартона и кирпича);
  • насадка в виде округлой коронки с резцами;
  • два вида отверток: прямая и фигурная;
  • молоток;
  • мастерок;
  • зубило;
  • прибор для измерения напряжения.

Этапы размещения подрозетников:

  1. При помощи дрели или перфоратора и насадки проделать в стене округлое отверстие (сверлить следует до полного погружения коронки в стену).
  2. На задней части подрозетника выдавить три отверстия для подготовленных кабелей.
  3. Просверлить между тремя отверстиями для основного кабеля два для проводов.

Работа с гипсокартоном и кирпичом требует соблюдения основных правил техники безопасности

Важно помнить, что такие строительные материалы обладают большой хрупкостью и нередко крошатся во время работы с ними

Для того, чтобы подрозетники хорошо держались на своих местах, их требуется закрепить при помощи густого водного раствора алебастра. Перед тем, как установить в стену подрозетник, проделанное отверстие необходимо смазать полученной смесью. На качественно подготовленной смеси устройства обычно держатся хорошо, если же они проваливаются, алебастра следует добавить больше в раствор. После проведения монтажа электрики раствор необходимо оставить для высыхания на два-три часа.

Рекомендации по расположению, использованию

Накладная розетка на даче

Наружная розетка считается отличным вариантом для частных жилых домов и хозяйственных построек: сарай, гараж, теплицы, уличная кухня, другие открытые участки). Для таких сооружений бессмысленно прокладывать отдельный кабель и проводить электрику. Крепятся устройства и провода на маленькие гвоздики.

При монтаже наружной розетки с заземлением необходимо учитывать проходимость участка помещения. Нельзя закреплять устройство рядом с дверными косяками, желательно «прикрывать» мебелью: например, за письменный или обеденный стол – доступ и дополнительная защита.

Что собой представляет устройство из 3 разъемов?

Розетка независимо от количества посадочных мест в ней имеет стандартную конструкцию:

  • керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления,
  • декоративную пластиковую коробку,
  • металлические пластины, которые обжимают штыри штекера для замыкания цепи.

В двойных и тройных может быть один или несколько подрозетников – это зависит от марки прибора, его конструктивных особенностей. Пластины чаще латунные или медные, поскольку они отличаются более высокой проводимостью и прочностью, чем другие металлы. При этом важен способ крепления проводов, сила их фиксации в клеммах. Чаще всего это отверстия в металлических пластинках, снабжённые для фиксации шурупом.

Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты и не искрили

Это условие важно для безопасности, поскольку такие розетки с люфтом проводов в клеммах часто становятся причиной пожара. По принципиальной схеме установки тройной розетки с двойными аналогами есть небольшие различия

Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам. Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания. СоветСреди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника. Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев.

Разновидности изделий

Поверхность занята

По форме, размеру и способу установки доступны следующие розетки с тремя розетками:

  • внутренний – подходит, если в квартире скрытый тип проводки;
  • внешний: встроенная крышка предотвращает попадание пыли в отверстия, корпус имеет большую защиту;
  • встраиваемые и потолочные – встраиваемые в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим отключение в момент короткого замыкания.

Тройные розетки имеют два типа контактов:

  • лепестки в процессе эксплуатации теряют свойства жесткости и упругости, могут сверкать;
  • те, у которых есть пружина, характеризуются большей износостойкостью.

Оптимальный контактный материал – латунь.

Подготовительные работы

Рекомендуемое расположение устройства — от 20 до 40 см от пола. Это соответствует современным евростандартам и является не только рациональным с позиции удобства, но и привлекательно внешне, поскольку приборные кабели будут менее заметны.

Основные подготовительные меры:

  1. Удостовериться в характеристиках изделия. Особенно если проводка скрытая. Стоит перепроверить, действительно ли она предназначена для тройной нагрузки от электрических приборов. Иначе возникнет перенапряжение электрической сети, а проводка сгорит.
  2. Разметить область монтажа. Составные компоненты должны быть вмонтированы на одном уровне. Размечать нужные места лучше толстым маркером. Чтобы обозначения были более точными, следует сначала определить уровень расположения (с помощью строительного уровня) и провести по нему прямую горизонтальную линию. Затем — отметить центры розеток, не забыв учесть дистанцию между ними. Удобнее отметить середину первого розеточного блока, а после отложить от него полширины накладки на подрозетник. Второй способ — приложить к первой отмеченной середине накладку и, ориентируясь на ее ширину, отмерить вторую середину.
  3. Подумать о мерах безопасности. При неправильном подборе розетки и сопутствующих устройств увеличивается риск возгорания.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
