Безопасность
Работы с бетоном сопровождаются образованием большого количества пыли, мелких осколков камня. Острые края частиц опасны для глаз и органов дыхания, поэтому надо использовать защитные очки и респиратор (марлевую маску). Работы с электроинструментом требуют соблюдения специфических правил безопасности.
Запрещается использование неисправных инструментов, имеющих повреждения сетевого провода.
При операциях с молотком и зубилом надо следить за прочностью насадки молотка на рукоять. Держать зубило перпендикулярно обрабатываемой поверхности. Расклепанные концы зубила подлежат удалению.
Инструмент для сверления отверстий
Прорубать или проломить при помощи молотка или зубила считается обычным делом. В зачистке мягких или твердых материалов используется стамеска. Чтобы правильно просверлить отверстие под розетку в мягком материале, достаточно будет воспользоваться обычной дрелью. Если не имеете дело с деревом, выбирайте сверло для бетона для всех материалов, которые будут обрабатываться.
Сами сверла по идее не всегда справляются с поставленной задачей. Для более эффективной работы используются коронки в виде цилиндров. Наилучшими вариантами считаются насадки, покрытые алмазной пылью. Они могут работать в ударном режиме перфоратора. Если просверлить обычной дрелью не получается, с отверстием под розетку в бетоне вполне справится бур (его можно применять для бетона в оконно-дверных проемах).
Особенности монтажа двойного подрозетника
В целом установка двух и более подрозетников выполняется аналогично установке одинарной модели. Главное отличие заключается в том, что для прокладки провода между розетками в этом случае необходимо использовать специальные соединители, которые в народе называют «бабочками».
Разметка стены для установки группы подрозетников выполняется, начиная с крайнего в ряду изделия. После этого при помощи уровня проводится линия, длина которой соответствует общей длине розеточного блока. Далее, на этой линии через каждые 71 мм отмечаются точки, соответствующие центрам входящих в блок изделий.
Для быстрого присоединения «бабочки» к подрозетнику последний оборудован специальными пазами с обеих сторон. Таким образом можно установить любое число розеток или выключателей.
После изготовления отверстия для каждого подрозетника с использованием одного из перечисленных выше способов необходимо прорезать соединительные ниши между этими отверстиями. Для этой цели лучше всего использовать «болгарку».
В заключение нужно сказать, что приобретать подрозетники следует вместе с розетками. В этом случае можно на месте проверить соответствие их размеров и избежать проблем с установкой этих элементов электрической проводки.
Установка подрозетников в гипсокартон
Фиксация монтажных модулей не составляет особого труда, если работы разделить на этапы.
Разметка стены
От этого мероприятия зависит правильность расположения системы питания для электрического оборудования. Схема процесса:
- Поскольку проводка протягивается за гипсокартонной поверхностью, план размещения розеток должен быть продуман заранее. При составлении учитывается расположение предметов интерьера и устройств, требующих питания, чтобы точки подключения были распределены удобно.
- Согласно схеме определяется посадочное место. От участка начала отсчета, в качестве которого может выступать пол, край стены или другой объект, отмечается несколько точек, при помощи уровня они приводятся к одному положению и соединяются.
- На получившейся линии необходимо сделать засечку – центр будущего отверстия.
- Если требуется закрепить несколько коробок в едином блоке, то от первой точки откладывается расстояние 71 мм. Учитывается, что такая дистанция подходит для изделий диаметром 68 мм.
Чтобы избежать ошибок, которые приведут к перекосу монтируемой конструкции, целесообразно проверять правильность разметки.
Для обустройства круглых отверстий в гипсокартоне есть несколько приспособлений, но лучше всего себя зарекомендовала зубчатая насадка
Создание отверстий
После разметки всех поверхностей дрелью с набором коронок для гипсокартона делаются посадочные места для подрозетников. Насадка подбирается исходя из диаметра выбранного модуля. В качестве альтернативы можно применить балеринку или выпилить участок вручную.
Просверлить отверстие коронкой получается значительно быстрее и проще, поэтому это оптимальное решение. Технология работ:
По насечкам на основной линии выставляется центрирующее сверло. Без спешки на небольшой скорости выполняется заглубление
Важно следить, чтобы насадку не повело в сторону, поэтому инструмент нужно держать перпендикулярно. После того как зубья коронки прошли покрытие, скорость увеличивают
Если планируется создать удлиненный модуль, то высверливание осуществляется по оставшимся точкам.. При ручном выпиливании края не всегда получаются идеально ровными, поэтому их потребуется доработать
При ручном выпиливании края не всегда получаются идеально ровными, поэтому их потребуется доработать.
Монтаж коробки
Установить подрозетник нетрудно, если изделие качественное, а предыдущие работы выполнены без ошибок. Порядок действий:
- Выводятся провода, на корпусе отсоединяются заглушки, через которые пропускается кабель.
- Вставлять модуль требуется без лишних усилий. Если лапки в конструкции не откидываются, то изделие нужно помещать последовательно, немного подгибая скобу.
- Если устанавливается несколько модулей, то после высверливания перегородки между отверстиями срезаются. При помощи соединителя элементы стыкуются и помещаются в разъем.
- Коробка выравнивается, вкручиваются крепежные винты. Затягивание не должно быть слишком сильным, чтобы не продавить гипсокартон.
Установка коробки выполняется в 2 этапа и не вызывает особых затруднений даже у новичков, главное — не пережать винты, иначе сломаются прижимные лапки
После проверки по уровню можно подключать и ставить начинку.
Нюансы и рекомендации
Работа по высверливанию места для подрозетника пройдёт без лишних хлопот, если прислушаться к таким советам экспертов:

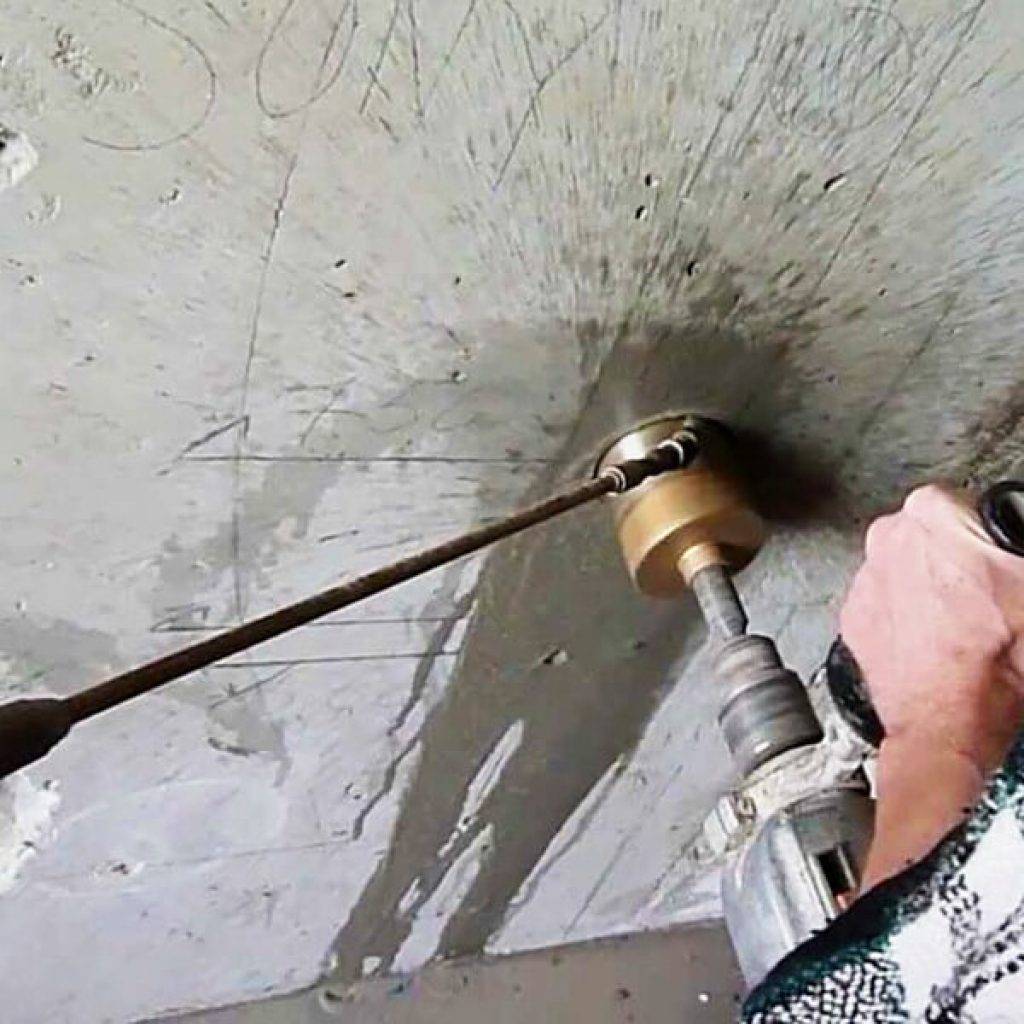

Перед началом сверления рабочую поверхность сбрызгивают водой: так образуется меньше вредной пыли. Разметку для последующего сверления делают не только на глаз, но и путём обведения карандашом приложенного к стене подрозетника
При сборке коронки внимание уделяют центровке сверла: от точности установки зависит итоговый результат работы. Глубину отверстия делают равной или большей, чем параметры монтажной коробки
Если нет коронки, достаточно победитового сверла для ударного перфоратора. Однако остатки бетона всё равно придётся выскабливать из стены с помощью насадки на инструмент в форме пики либо ручным методом. Пробивать бетон вглубь как можно дальше не стоит. Сделав несколько сверлений, останавливаются и рукой в защитной перчатке вычищают отверстие от пыли и щебня. Затем работу продолжают. Неаккуратно выполненные выбоины не считаются дефектом: при дальнейшей отделке все недостатки маскируются шпатлёвкой. В домах советской постройки даже алмазные коронки могут не справиться с бетонными перекрытиями. В этом случае используют промышленный мотобур. Подрозетник фиксируется в стене гипсовым или алебастровым раствором.
Таким образом, сверление отверстий на поверхности из бетона проводят двумя способами: с помощью перфоратора или болгаркой. Окончательный вид отверстие приобретает после обработки молотком и зубилом.
Процесс вывода новой точки нельзя назвать слишком сложным, но важно соблюдать правила безопасности и учитывать рекомендации экспертов. В этом случае готовый результат будет радовать и станет надёжной основой для будущей розетки
Делаем отверстие для подрозетника
Все подрозетники по бетону монтируются в стену по средствам алебастрового или гипсового раствора, но пред тем, как установить подрозетник необходимо изготовить отверстие, в которое он будет установлен. Существует множество способов которыми можно его изготовить. Мы рассмотрим три наиболее простых и эффективных.

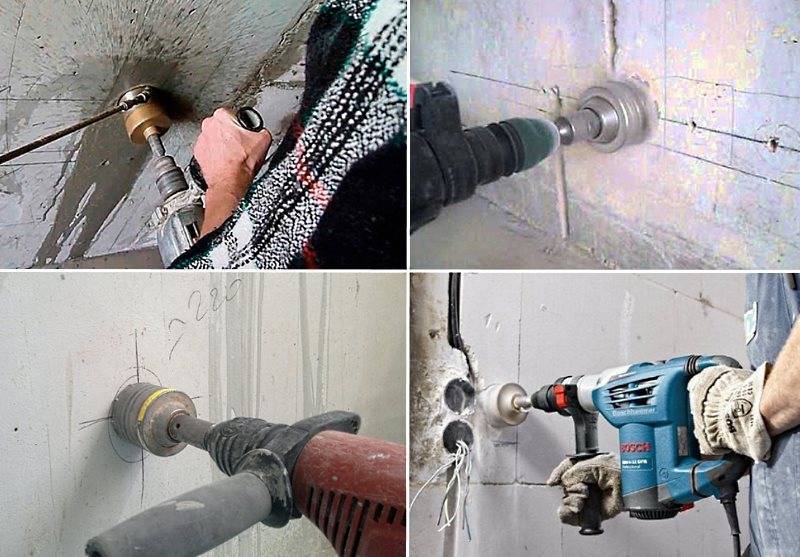

Способ 1. Коронка для подрозетников по бетону
Основным приспособлением для изготовления отверстий под подрозетники по бетону, является коронка по бетону и кирпичу, диаметром 70 миллиметров.
Стандартный диаметр подрозетника 67 миллиметров, у некоторый производителей так же встречается диаметр 68 мм.
Рис. Коронка для подрозетников по бетону
По диаметру цилиндра коронка для подрозетников по бетону имеет победитовые зубья, которыми она нарезает круг, в середине для центровки имеется победитовое сверло. Коронка устанавливается на перфоратор или электрическую дрель и по средствам вращения или вращения с ударом, изготавливается отверстие.
Отводим в сторону провод , чтобы не повредить его при сверлении и изготавливаем отверстие.
Коронка должна полностью утопиться в стену.
Для облегчения процесса сверления можно предварительно, по центру разметки будующего подрозетника, просверлить центровочное отверстие обычным победитовым сверлом, в этом случае коронке будет значительно легче прорезать материал стены.
Вытаскиваем коронку и доводим получившееся отверстие до нужной глубины. Сделать это можно с помощью ударной биты на перфораторе или зубилом и молотком.
Мы рассмотрели первый вариант изготовления отверстия для подрозетника, в котором применили коронку для подрозетников по бетону. Рассмотрим следующий способ.
Способ 2. С помощью ударной дрели, перфоратора и победитового сверла
Для того, чтобы воспользоваться этим способом первым делом необходимо обрисовать подрозетник. Прикладываем его к стене и обрисовываем карандашом.
Далее нам понадобится ударная дрель или перфоратор с установленным победитовым сверлом. Сверлим. Сначала центр, во всю глубину сверла.
Затем огибаем периметр по кругу. Чем плотнее и глубже будут насверлены дырки, тем легче потом будет очищать отверстие от элементов стены.
Теперь, дело остается за молотком и зубилом или перфоратором с ударной битой. Доводим отверстие до необходимых размеров.
Способ 3. Изготовление отверстия с помощью «болгарки» (УШМ)
Данный способ является самым быстрым из всех вышеперечисленных, но и самым пыльным. Объяснять его смысл, я думаю, особо не надо. Он особенно подходит, например, когда требуется установка подрозетников в бетонную стену.
Процесс выполнения простой, берем значит болгарку (УШМ), и погнали.
Режем все отмеченные линии: центральный крестик и квадрат по периметру обрисованного подрозетника. Аккуратнее с проводом.
После того как все прорезано, выбиваем зубилом или битой квадратики из отверстия и доводим его до нужной глубины. Как правило глубина круга меньше глубины подрозетника, поэтому используя данный метод будьте готовы немного постучать.
Обзор коронок для сверления
Как говорилось ранее, не всегда подготовить углубление в стене может быть легко. Но выполнение данной задачи могут облегчить алмазные коронки. Они изготавливаются из карбидно-вольфрамового сплава и алмазной пыли. Наиболее востребованы в сфере строительства два их вида:
- Из твердого сплава. Принцип эксплуатации заключается в ударном бурении по бетону. Выглядит коронка как цилиндр с кромкой, к которой припаяны металлические рабочие зубчики. «Чаша» закрепляется к приводу при помощи хвоста SDS.
- Алмазная. Это более современное и технологичное решение, которое в перспективе рассчитано на сверление по бетону. В алмазных коронках тоже имеются режущие сегменты с покрытием алмазной пыли. В отличие от предыдущего варианта, этот эксплуатируется безударным методом, что положительно складывается на детали и самой конструкции.
Обзор коронок для сверления
Как говорилось ранее, не всегда подготовить углубление в стене может быть легко. Но выполнение данной задачи могут облегчить алмазные коронки. Они изготавливаются из карбидно-вольфрамового сплава и алмазной пыли. Наиболее востребованы в сфере строительства два их вида:
- Из твердого сплава. Принцип эксплуатации заключается в ударном бурении по бетону. Выглядит коронка как цилиндр с кромкой, к которой припаяны металлические рабочие зубчики. «Чаша» закрепляется к приводу при помощи хвоста SDS.
- Алмазная. Это более современное и технологичное решение, которое в перспективе рассчитано на сверление по бетону. В алмазных коронках тоже имеются режущие сегменты с покрытием алмазной пыли. В отличие от предыдущего варианта, этот эксплуатируется безударным методом, что положительно складывается на детали и самой конструкции.
Запомните три основных правила качественной установки:
| Правило №1. Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже. |
| Правило №2. Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей. |
| Правило №3. Правильно установленный подрозетник, должен очень крепко держаться в гнезде. |
Подрозетники для гипсокартона: условия выбора и техника монтажа
Забота о безопасности в жилищных условиях начинается именно с прокладки электричества. На сегодняшний день хозяева делают ремонт в современном стиле, используя новые и практичные материалы. Так для отделки стен и потолков стал применяться гипсокартон. Но для этого вам придется правильно выбрать подрозетники для гипсокартона соответствующие характеристикам безопасности.
В основном все колпачки для розеток и выключателей, монтирующихся в стену имеют одинаковый внутренний и внешний диаметр. Их внешний диаметр составляет 67 мм, что подчеркивает универсальность конструкции.
Установка розетки в бетонную стену
Весь процесс монтажа розеток условно можно разбить на несколько этапов:
- создание штроб и укладка проводки;
- сверление отверстия под коробку и ее монтаж;
- крепление розетки к коробке.
Создание штроб и укладка проводки
Схема электропроводки на кухне.
Для создания штроб можно воспользоваться штроборезом, перфоратором или болгаркой. Штроборез считается наилучшим вариантом, однако, в связи с большой стоимостью такого оборудования, для бытовых нужд покупать его нерентабельно. Поэтому в качестве основного инструмента применяется перфоратор и болгарка.
Для монолитного бетона лучше использовать болгарку. По нанесенной разметке делают 2 параллельные линии, ширина между которыми должна быть равна требуемой ширине штробы. После этого между надрезами выбивается канавка с помощью перфоратора или молотка и зубила.
Например, если используется кабель с сечением 1 см, то минимальная глубина штробы под него должна быть 4 см.
После того как штробы будут готовы, можно переходить к укладке кабеля. При этом его можно монтировать непосредственно в канавки или использовать специальные трубки. Во втором случае проводка будет лучше защищена от внешних факторов.
Проводники фиксируются в канавке с помощью алебастрового раствора, который наносится с шагом 20-25 см. После укладки кабеля осуществляется заделка штроб гипсовым раствором.
Сверление отверстия под коробку и ее монтаж
Сверление отверстия под коробку осуществляется следующим образом:
Подключение трёхфазной розетки.
- С помощью перфоратора со сверлом диаметром 8 мм в стене делается отверстие в центре будущей розетки на глубину 5-6 см. После этого вместо сверла вставляется коронка по бетону диаметром 6,8-7,0 см, которой намечаются границы отверстия.
- По периметру получившегося контура с помощью перфоратора и сверла проделываются отверстия (около 11-13 шт.). Это несколько облегчит и ускорит процесс удаления лишнего бетона из посадочного места для подрозетника.
- Перфоратором с коронкой сверлится отверстие на нужную глубину, после чего насадкой-лопаткой удаляется оставшийся бетон из отверстия.
После того как отверстие готово, можно приступать к установке подрозетника. Первым делом необходимо удалить заглушки в местах, через которые будет вводиться питающий кабель. Далее коробка прикладывается к подготовленному отверстию и проверяется правильность ее установки. При этом подрозетнику ничего не должно мешать, то есть он не должен выпирать, торчать или быть наклоненным в какую-либо сторону.
Чтобы надежно закрепить коробку в бетонной стене своими руками, следует выполнить некоторые действия. Сначала отверстие нужно очистить от пыли и обработать грунтовкой глубокого проникновения. После высыхания грунтовки на отверстие наносится гипсовая смесь или обычный алебастр. Затем в подрозетник просовывается электропроводка, после чего он вдавливается в раствор. Лишнюю гипсовую смесь рекомендуется удалять после ее схватывания.
После того как раствор окончательно затвердеет и подрозетник будет надежно зафиксирован, можно переходить к отделочным работам вокруг коробки. Сначала стены грунтуются, а затем крупные сколы и дыры замазываются шпаклевкой и выравниваются. После высыхания шпаклевки стены штукатурятся, чтобы добиться ровной поверхности вокруг установленной коробки.
Крепление розетки к коробке
Схема соединения проводов в распределительной коробке под одну розетку.
Заключительным и самым важным мероприятием является монтаж розетки в коробку и ее подсоединение к электропроводке. Первым делом необходимо разобрать розетку, то есть снять с нее декоративную крышку. Далее осуществляется подключение прибора к проводке. Для этого с последней снимается электрическая изоляция на длину 6-8 мм, после чего жилы подсоединяются к соответствующим клеммам розетки (L, P, PE).
Затем производится монтаж розетки в коробку. Для надежной ее фиксации могут применяться разводные лапки, идущие в комплекте к прибору, или обыкновенные шурупы, которые вкручиваются в монтажные отверстия подрозетника. На последнем этапе устанавливается декоративная накладка, подается питание и проверяется работоспособность розетки.
Установка коробки
Если установка розетки или выключателя осуществляется на новом месте, то потребуется сделать отверстие, в которое будет установлена коробка. Для того чтобы сделать отверстие в бетонной стене понадобится зубило и молоток. Если есть “болгарка и алмазный диск, то сначала можно вырезать контуры места установки монтажных коробок с помощью этого инструмента.
Если “болгарки нет, и отверстие делается под один подрозетник, то задача усложняется. На стене, где планируется установка электротехнической арматуры, намечается контур отверстия. Для того чтобы произвести разметку достаточно приложить подрозетник большим диаметром к стене и обвести его маркером. Затем, по внутреннему диаметру намеченного круга, вырубается зубилом отверстие. Глубина выемки должна быть такого размера, чтобы коробка установочная для розеток полностью помещалась в сделанном отверстии.
Можно значительно ускорить выполнение этой работы при наличии перфоратора и специальной коронной насадки. В этом случае, достаточно знать диаметр коробки под розетку, чтобы подобрать коронку необходимого размера.
Этот показатель можно определить с помощью штангенциркуля, измерив внешний диаметр изделия. В большинстве случаев, коробка установочная под розетку имеет диаметр 60 мм. Иногда встречаются модели монтажных коробок для розеток, имеющие размер 68 мм. Чтобы установить изделие правильно, потребуется просверлить отверстие в стене с помощью коронки такого же диаметра. Если после того, как отверстие под коробку будет просверлено, надо выдолбить бетон, который остался внутри отверстия с помощью зубила и молотка. Глубина отверстия должна соответствовать длине монтажной коробки.
Когда отверстие будет готово, к нему подводится электрический кабель. Для осуществления скрытой проводки, кабель ведется в штробе, которая предварительно вырубается в стене. Штроба ведется от распределительной коробки или электрического щитка, к отверстию для установки подрозетника. В установочной коробке удаляется заглушка и подрозетник устанавливается в отверстие таким образом, чтобы место, где была удалена заглушка, было обращено в сторону штробы.
Затем гипсовым раствором заделывается щель между подрозетником и стеной. При установке коробки, необходимо следить, чтобы эта деталь не выступала за плоскость стены.
Вечный вопрос: устанавливать подрозетники до или после штукатурки
Если поверхность покрыта гипсокартоном — такой проблемы нет. А что делать при установке подрозетников в кирпичной или бетонной стене?
На самом деле, с технической точки зрения нет никакой разницы. Можно точно рассчитать высоту посадки: главное – чтобы подрозетник не торчал, даже на 1 мм. Если край будет утоплен на 3–5 мм, это не страшно. Монтажная площадка розетки упрется в стену, а для крепления воспользуйтесь более длинными шурупами.
При выборе последовательности (до или после штукатурки) следует учесть один нюанс: если кромка установленных подрозетников будет выступать над плоскостью стены, как вы будете ровно наносить штукатурку?
Поэтому, оптимальный вариант: высверлить ниши, затем отштукатурить стены (останутся дыры для розеток с неровными краями), а после этого аккуратно подчистить кромку отверстий. Перед тем, как вмонтировать подрозетники, придется восстановить разметку.
Далее — ничего нового. Монтируем подрозетники на алебастр, ждем пока высохнет. Останется немного подровнять края.
Правда окончательного высыхания придется ждать несколько часов. Зато смесь будет во много раз прочнее.
Как просверлить большое отверстие
Во время ремонта, капитального или косметического, может потребоваться создание в плитке отверстия большого диаметра. Это можно сделать двумя способами: посредством твёрдосплавной коронки с алмазным напылением или «балеринки».

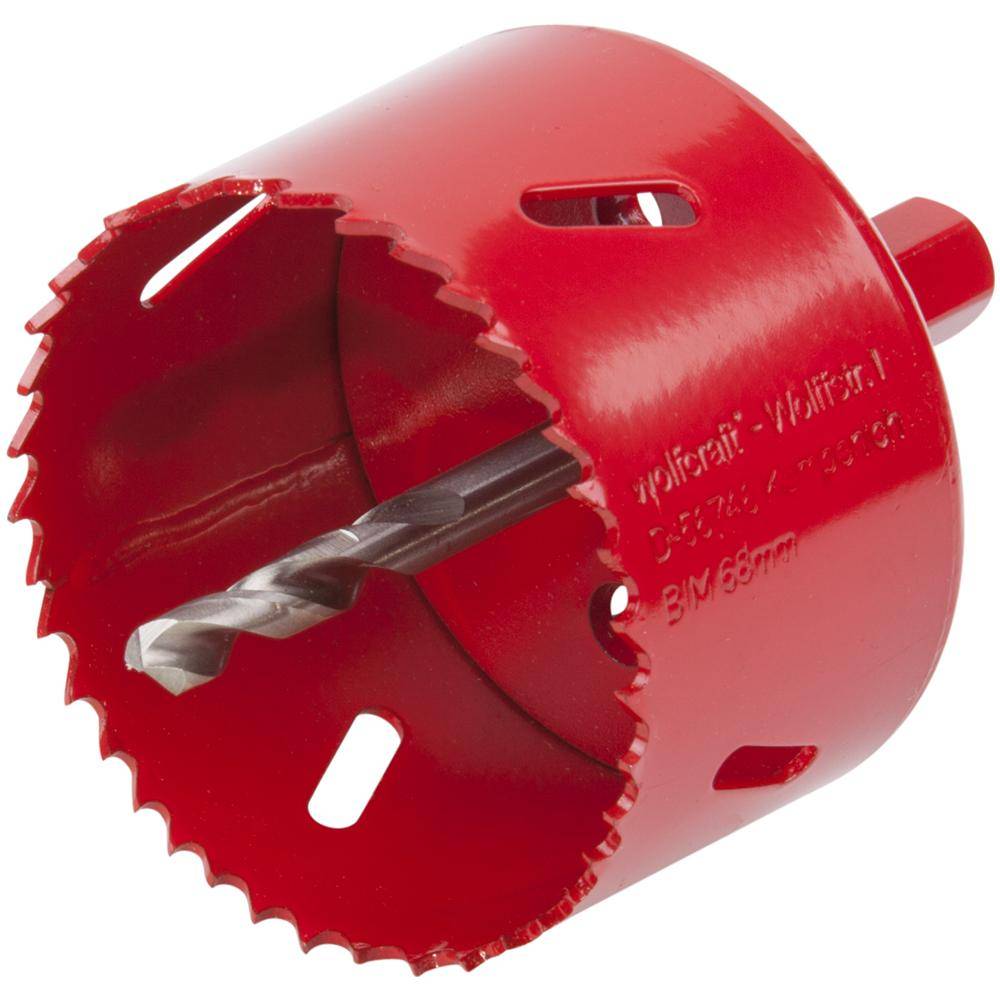

Коронка обеспечит создание отверстия с ровными краями под розетку или трубу. В процессе необходимо поливать плитку водой, так как коронки при работе перегреваются. Существенным минусом коронки с алмазным напылением является его высокая цена, покупка её для 2-3 отверстий нецелесообразна. В качестве альтернативного решения подойдёт менее дорогая коронка с победитовыми зубьями. Но при её использовании края получаются неровными, даже если проводить работу без спешки и с особой тщательностью. К тому же, после просверливания двух десятков отверстий такая коронка уже не годна для применения.
«Балеринка», сверло с дополнительным сверлом на кронштейне, двигая который можно задавать размер отверстия, подойдёт для разных случаев. Это сверло недорого, удобно в работе и практично. Выбирая «балеринку», стоит отдать предпочтение модели, у которой центральное сверло не цилиндрической, а шестигранной формы.
Как работать с коронкой
Вырезая отверстие коронкой, действуйте так.
- Разметьте плитку, наклейте для предотвращения скольжения малярный скотч, установите согласно разметке коронку.
- Начните работу на малых оборотах с очень лёгким нажимом.
- Следите, чтобы коронка находилась строго перпендикулярно плитке, избегайте движений в сторону.
- Постоянно увлажняйте плитку водой. Во-первых, это поможет избежать перегрева кафеля и, как следствие, его растрескивания. Во-вторых, так вы убережете от преждевременного износа алмазное напыление. В-третьих, в процессе сверления не будет лететь пыль.
Как работать с «балеринкой»
Если вы предпочитаете вырезать отверстие «балеринкой», то алгоритм действий будет таким.
- Выдвиньте на нужную длину кронштейн, учитывая, что расстояние между основным сверлом и боковым будет радиусом.
- Установите центральное сверло в центр будущего отверстия.
- Начинайте сверлить на малых оборотах, крепко удерживая устройство. Не забывайте, что «балеринку» следует держать прямо, не допуская отклонений в стороны.
- Продолжайте работу, смачивая поверхность кафеля водой, пока не вырежете отверстие.
Делать отверстия на кафеле удобнее до того, как плитка будет уложена на стену, но в некоторых случаях (например, когда понадобилось повесить в ванной дополнительный держатель или смонтировать полку) приходится вырезать отверстия на уже уложенной плитке. Используя правильно подобранный инструмент, грамотно подготовив плитку и действуя аккуратно и без спешки, вы сможете осуществить работу самостоятельно, не прибегая к дорогостоящим услугам специалистов. Наглядно изучить тонкости работы по вырезанию отверстий в кафеле можно, посмотрев представленное ниже видео.
Основные разновидности коронок
Инструментальная оснастка зависит от материала, из которого изготовлены режущие зубья. Этот фактор определяет долговечность изделия, скорость и качество работы. Бетонные балки бывают следующих типов.
- Наконечники из карбида вольфрама, изготовленные из викторита,
- алмазные
- карбид вольфрама — твердый сплав.
Победит
Первый тип чаще всего используется для бытового применения. Он имеет самую низкую стоимость при сохранении высокого качества. Однако этот тип продукта не следует использовать при работе с железобетоном. В противном случае существует большая вероятность сломать зубы, если они соприкасаются с металлическими прутьями.
Широкий диапазон размеров позволяет выбрать коронку для любых нужд. Диаметр изделия варьируется от 35 до 120 мм. Срок службы режущих зубьев сокращается из-за интенсивной ударной нагрузки.
Карбид вольфрама
В отличие от алмаза и победита, сверло из карбида вольфрама подходит для вырезания отверстий не только в кирпиче или бетоне, но и в плитке. Это сэкономит вам много времени, поскольку вам не придется постоянно заменять различные детали.
Для использования данного изделия требуется мощность от 0,8 кВт и выше. Инструмент из карбида вольфрама ломается, если выбран для работы по железобетону. Он не совместим с железобетонными плитами.
Алмазные керны
Коронки с алмазными наконечниками используются для работы на твердых поверхностях. Они легко справляются не только с бетоном, но и с железобетоном. Также допускается кратковременная работа с металлической арматурой. Это устройство представляет собой ролик с приваренными режущими секциями, на которые наносится алмазный абразив.
Диаметр для бытовых работ составляет 25-130 мм и может достигать 600 мм для промышленных работ. Этот тип инструмента имеет высокую цену. Цена зависит от толщины стенки и длины режущей кромки. Алмазное напыление позволяет создавать отверстия в твердых поверхностях без удара. Преимущества этой технологии заключаются в следующем
- Работа не такая шумная, как при ударном бурении,
- в воздух выбрасывается меньше пыли,
- На поверхности заготовки не образуются сколы и трещины,
- Низкий удар бурового инструмента делает работу с ним более простой и удобной,
- отверстия приобретают нужную форму.
Алмазные буровые коронки классифицируются по следующим параметрам:
- 直径、
- 767676.3.1,
- тип режущих секций,
- конструкция подключения к приводному устройству,
- способ применения,
- метод работы приводного механизма.
В зависимости от размера, алмазные изделия требуют защиты от перегрева. Бурение может быть сухим или мокрым. В первом случае система охлаждения не используется. Этот метод подходит для неглубоких отверстий в конструкциях всех типов и форм.
Скрытая проводка в деревянном доме
Монтаж проводки в деревянном доме дело и без того хлопотное, а если проводка необходимо скрыть то ситуация еще сложнее. В этом деле имеются как положительные стороны, так и отрицательные. В качестве минуса можно отметить то, что если розетки размещены и спустя пару лет понадобится (например при покупке нового холодильника) ее перенести, то выполнить это без разрушения самой стены невозможно.
Взять к примеру аналогичную ситуацию в ином строении, например в кирпичном либо монолитном доме. В этом случае все достаточно просто:
- Сначала нужно проштробить стену.
- После этого следует проделать отверстие для размещения розетки.
- Вставить подрозетник, вмонтировать розетку, все замазать шпатлевкой и довести до общего состояния.
Подобная поэтапность действий в принципе не проходит с деревянными домами. Как минимум придется разобрать часть стены, как максимум, что чаще всего – всю стену. Вернуть же все на свое изначальное место процесс очень сложный, и самостоятельно без навыков и инструментов это сделать практически невозможно.
По этой причине рекомендуется заранее и основательно планировать размещение всех электроприборов, какие только могут понадобиться, и соответственно сразу же монтировать под них розетки.
Таким же образом имеется отличие и в монтаже отдельных розеток. Например при проведении скрытой проводки внутреннюю розетку необходимо устанавливать исключительно в металлический подрозетник для деревянных стен. Необходимость эта объясняется очень просто. Дело в том, что подобная защита помогает избежать попаданию искр на деревянное покрытие и соответственно исключается возможность самовозгорания. Если в этом случае будет установлен подрозетник из пластика, то развитие событий может произойти иначе.
Окончание работ
Когда проводка уже уверенно расположена в контактах и надежно закручена, сама розетка вставляется в подрозетник. Провода укладываются таким образом, чтобы они были параллельны относительно задней стенки, после чего вся конструкция заталкивается в отверстие.
Фиксация внутреннего механизма осуществляется благодаря лапкам распорки. Для того чтобы они разошлись по сторонам и зафиксировали всю конструкцию нужно затянуть болты, находящиеся на лицевой части, в направлении по часовой стрелке. Для ослабления крепежа механизма болты крутятся против часовой стрелки. Если лапки будут мешать установке конструкции, то их можно несильно стянуть обычной канцелярской резинкой или же ниткой.
Завершающий шаг — это установка лицевой части розетки. Они бывают самыми разнообразными по виду, но у всех есть отверстия для крепежа, находящиеся по центру. Просто ставите внешний каркас и закручиваете 1-2 болта. После всех вышеописанных действий включаете на объекте электричество и проверяете правильность работы розетки.
Установка розеток в бетон возможна своими силами, но для этого нужно обладать хотя бы базовыми навыками и соблюдать технику безопасности.
Подготовка и разметка стен для установки подрозетников
Перед тем, как установить подрозетники в бетонную стену, проводят провода, размечают поверхность.
Подробная инструкция разметки мест монтажа включает:
- используя рулетку, измеряется расстояние от напольного покрытия (если оно есть) до выбранного места установки коробки. Если покрытия еще нет, то к полученному расстоянию надо прибавить пять сантиметров;
- в выбранном месте чертят горизонтальную и вертикальную линии, которые должны пересекаться в условленном месте;
- стаканчик подрозетника обводят в данном месте.
Перед тем, как установить подрозетники в бетонную стену, проводят провода, размечают поверхность.
Отверстия и размер подрозетника: подгон
После выполнения отверстий надо проверять, подходят ли для них подрозетники. Изначально у отверстий диаметр больше по сравнению с устройствами. Поэтому подбор правильной ширины не вызывает сложностей. Подгонка нужной глубины – вот часть работы, требующая дополнительных усилий. Иначе нельзя до конца разобраться в том, как установить подрозетник в стену.
Идеальный вариант – глубина, когда сам подрозетник в бетонной стене уходит в глубь ниши, на 5 миллиметров. Но рекомендуют сделать небольшой запас – с учётом возможного применения фиксирующих материалов внутри отверстий. Обычно это раствор из гипса, алебастра. Изгиб провода, идущего к устройству, тоже занимает определённое пространство.
Обрезание кромки с краёв облегчает работу. Это легко сделать с помощью ножа.
Подгонка глубины приведёт к тому, что и наружная юбка, и подрозетник словно прячутся внутри отверстия. Потом – в одной плоскости со стеной монтируют устройство. Иначе появляются зазоры на 1-2 миллиметра.
Болгарка
Болгарка применима для вырезки отверстий под розетки, когда другого инструмента под рукой не оказалось. Для этого нужен диск с напылением из алмазной крошки.
- На двух плитках по контуру обводится по половине подрозетника.
- С помощью болгарки выпиливаются параллельные сечения от края плитки до краев окружности с шагом 5 мм.
- Получившиеся полосы выламываются с помощью кусачек или плоскогубцев.
Отверстие получается кривым и неэстетичным, но все неровности потом закроются обналичником.
Для отверстия в центре цельной плитки болгарочным диском проходятся по заранее намеченному контуру. Двигаются в направлении от себя, делая направляющие линии, постепенно углубляясь. С помощью болгарки удобно делать отверстия квадратной формы.
Описанные методы наверняка пригодятся тем, кто решил испытать свои возможности и самостоятельно просверлить отверстия под розетки. Соблюдая все этапы процесса и технику безопасности, можно добиться хороших результатов и существенно сэкономить на вызове мастера.
Установка фурнитуры
Подключение розетки можно выполнять до или после отделочных работ, последовательность здесь значения не имеет. Все решает целесообразность и необходимость в дополнительной точке.
Монтаж проводится в следующей последовательности:
Если кабель без маркировки, определяется фаза, ноль и земля. Провода помечаются. Затем проводится обесточивание помещения на входном пакетном выключателе или путем выкручивания пробок. Чтобы убедиться в отсутствии напряжения на линии, следует воспользоваться тестером.
С помощью ножа снимается внешняя изоляция кабеля. В зависимости от конструкции розетки она срезается на 3-6 см.
Концы жил зачищаются на 10-12 мм. Срезать с них пластик нужно очень аккуратно, чтобы не перебить тонкие медные проводки, из которых сплетены жилы.
Освобожденная от изоляции медь травится кислотой и пропаивается. Покрытие оловом металла предотвратит его коррозию в процессе эксплуатации.
Ослабляются болты контактов. В них вставляются провода. Желто-зеленый провод заземления присоединяется посередине. Черная или коричневая фаза крепится справа, а синий ноль — слева
Болты туго затягиваются, качество фиксации проверяется путем легкого натяжения каждой жилы.
Слабина кабеля складывается гармошкой, чтобы он свободно и компактно разместился в монтажной коробке.
Розетка медленно и осторожно вставляется в отверстие. После того как планка упрется в стену, изделие нужно прочно закрепить
Для этого используются саморезы и распорные лапки.
Устанавливается крышка и декоративные накладки. Данная процедура осуществляется в соответствии с инструкцией, прилагающейся к товару.
Проверяется прочность и надежность крепления розетки и монтажной коробки. Для этого в изделие несколько раз вставляется и извлекается вилка от мощного электрического прибора. При правильном выполнении работы изделие сохраняет постоянное положение.
В заключение в помещение подается ток и проверяется работоспособность устройства.
