Монтаж дымохода через стену: правила и этапы установки, рекомендации

Нержавейка для сэндвич трубы

В таблице представлены наиболее часто используемые марки нержавеющей стали и их характеристики:

Марка AISI	Применение	Характеристики
430	Для внешних кожухов сэндвич труб	Относится к эконом-классу. Плохо реагирует на повышенные температуры, имеет достаточную устойчивость к атмосферным воздействиям.
439	Как воздухоотвод от газовых котлов и твердотопливный установок с мощностью до 30 кВт.	В состав входит титан, повышающий термическую устойчивость и стойкость к воздействиям агрессивной среды.
316	Оптимальный вариант для любого типа газовых котлов.	В состав входят молибден и никель, повышающие устойчивость к кислотам и воздействиям высоких температур.
304	Для котлов малой и средней мощности.	Имеют в составе небольшое количество никеля и молибдена. Относится к эконом-варианту марки AISI 316.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

Порядок монтажа

Монтаж дымохода с выводом через стену представляет собой поэтапную процедуру установки на стену и подключение трубопровода к выходу печи.

Порядок действий:

Производят разметку и определяют место расположения отверстия в наружной стене. После его изготовления на стену сразу устанавливают защитный экран из металла с прокладкой из негорючего материала;
К выходу печи подключают сегмент трубы, оснащенный заслонкой (шибером). Это обязательный элемент, позволяющий сохранить тепло в бане после выгорания дров. Монтаж производится на резьбовые соединения (фланцевое крепление) с использованием специального жаростойкого герметика. Для крепления сегмента можно использовать адаптер, обеспечивающий совпадение посадочных диаметров печи и трубопровода;
Дымоход проводят до точки прохода сквозь стену. Для поворота трубы используют отводы на 45° (2 шт.) или один на 90° (что несколько хуже);
Если нет готового узла прохода сквозь стену, в проеме монтируют короб из негорючих материалов (асбоцемент, листовая сталь) и заполняют его теплоизолятором. Оптимальный вариант — каменная минвата;
Когда труба выведена наружу, к ней присоединяют нижний элемент сэндвич-трубы со специальным стаканом для сбора конденсата;
После этого трубу надставляют вертикальными сегментами, пока не будет достигнута проектная высота. На верхнем срезе должен быть установлен искрогаситель;
Крепление вертикального отрезка трубы осуществляют с помощью металлических хомутов. Шаг их установки — не более 1 м.

После этого монтаж можно считать завершенным. Теперь надо проверить правильность сборки и герметичность канала. Для этого надо растопить печь и внимательно осмотреть все участки соединения сегментов. Если нареканий нет, приступают к обычной эксплуатации дымохода.

Как вывести трубу через крышу

В капитальных зданиях из кирпича или газобетона с плитами перекрытия принято продумывать устройство дымовых труб заблаговременно, еще на стадии проектирования. Когда все рассчитано правильно, то проблем никаких не возникает, дымоход располагается прямо в несущей кирпичной стене совместно с каналами для вентиляции.

Пересечение перекрытия внутри дома выполняется одновременно с его строительством, как и вывод трубы на кровлю.В зданиях из негорючих материалов противопожарные требования выполняются автоматически, поскольку высокая температура отходящих газов ничем не угрожает конструкциям из кирпича или газобетона.

Есть только 2 предостережения:

при использовании горючего утеплителя на чердаке надо проследить за тем, чтобы расстояние между ним и каналом внутри дымохода составляло не менее 38 см. Перекрытие около трубы надо просто утеплить негорючим базальтовым волокном;
расстояние от стенки кирпичной трубы до ближайшей деревянной конструкции (стропила, обрешетка) должно быть не менее 130 мм.

Вывод кирпичной трубы дымохода на крышу заключается в плотной подгонке к ней кровельного покрытия с последующей герметизацией стыков. Узел сопряжения с шифером можно выполнять по старинке – с помощью полос рубероида и горячего битума либо мастики. Способ не годится, когда применены новые кровельные материалы – профнастил либо металлочерепица. Здесь нужно изготовить детали фартука из металла того же цвета, а потом закрепить их к дымовой трубе саморезами на дюбелях, промазав изнутри водостойким герметиком.

Теперь о том, как сделать узел прохода кровли дымоходом из металла. В этой ситуации правильным решением будет установка сэндвич трубы с несгораемым утеплителем внутри. Надо понимать, что согласно противопожарным правилам между одностенным стальным каналом и ближайшей кровельной деталью из дерева придется выдержать расстояние 500 мм. При монтаже сэндвича деревянная конструкция уже считается защищенной от огня, а потому интервал сокращается до 380 мм.

Поскольку металлическая труба дымохода – круглая, то произвести наружную герметизацию затруднительно без такой детали, как мастер-флэш. Он просто натягивается на трубу сверху и фиксируется своей «подошвой» к кровельному покрытию.

В исключительных случаях, когда температура металлической поверхности превышает 100 °С, вместо силиконового мастер-флэша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация не редкость на выходе газохода из бани, где температура продуктов горения достигает 600 °С. Также мастер-флэш не подойдет для мягкой кровли из битумной черепицы или рубероида, тут более уместны стальные детали.

Особенности конструкции и принцип работы

Выведение трубы дымохода через стенку

Дымоходы, установленные с наружной стороны, бывают настенными или коренными, во втором случае их ставят на отдельный фундамент возле здания. Труба может быть сделана из кирпича, однослойной стали, сэндвич-трубы, асбоцемента или обычного цемента. Сложнее всего возводить кирпичную трубу, для этого необходимо владеть навыками каменщика. Асбоцементные варианты достаточно хрупкие, к ним сложно подбирать комплектующие элементы, также им требуется дополнительное утепление, и они способны разрушиться под влиянием конденсатного компонента. Наилучшим вариантом считаются стальные трубы, не доставляющие проблем во время установки и не требующие прокладывания утеплителя, при этом они недорого стоят.

Работа дымоходной трубки, подведенной к печке, основывается на реакции веществ горения, которые при нагревании устремляются вверх. Нагретые газы способны расширяться, в результате чего снижается их плотность, затем они переходят в завышенные атмосферные слои. После поднятия отработанных компонентов внутри топки создается разреженный слой, к которому подмешивается свежий воздух. За постоянное поступление кислорода к топливу отвечает тяга, на которую влияют высота дымохода, утепление канала и площадь его сечения, расположение оголовной части по отношению к верху кровли, а также приток нужного количества воздуха.

Правила безопасности

Производя установку дымохода в бане через потолок, необходимо руководствоваться рекомендациями Санитарных Норм и Правил 41 – 01 – 2003. Согласно п.6.6.22, необходимо обеспечить расстояние в 130 мм в случае прохода через потолок для дымохода трубы из кирпича, обеспечивающей защиту дерева. Но учитывая, что в большинстве случаев в банях применяются металлические трубы, то ориентироваться нужно на следующие нормы:

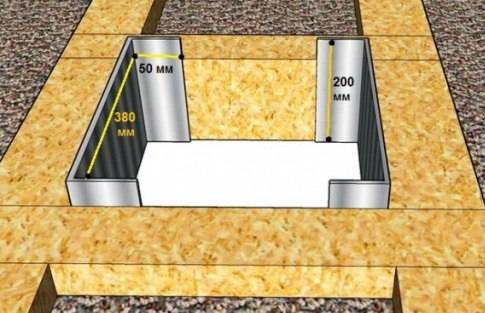

Необходимо соблюдение расстояния большего, чем 380 мм до легко воспламеняющихся предметов, защищенных изоляцией;
Минимальное расстояние до легко воспламеняющихся предметов без изоляции должно быть более 500 мм.

В данном случае эти расстояния нужно обеспечить до соприкосновения трубопровода с деревом.

В идеале эти расстояния было бы вообще ничем не закрывать, но такой вариант будет способствовать повышенной теплопотере, что является экономически невыгодным. Поэтому указанный объем закрывается негорючими материалами.

Максимальная длина трубы, проходящей через потолок в бане, не должна быть больше 1000 мм. Дымоход не может закрепиться на крыше жестким образом, т. к. при изменении температуры, труба может несколько изменяться в размере, что может привести к деформированию перекрытия.

В бане часто используются трубы особой конструкции, называемые «сэндвич». Они представляют из себя две трубы разного диаметра, одна из которых находится внутри другой. Пространство между ними заполнено слоем утеплителя. Не многие знают, что наружная часть такой конструкции обладает почти такой же температурой, как и внутренняя часть дымохода.

Часто хозяева, в целях ускоренного протапливания бани, допускают перегревание печи. Если температуры внешней части трубы превышают допустимые значения в 400 ºС, то это грозит выходом из строя внешней части сэндвича, что приведет к возникновению угрозы пожара. Поэтому ни в коем случае нельзя допускать уменьшения расстояния между трубой и окружающими предметами.

СНиП 2.04.05-91 (п.3,83) дает следующие рекомендации.

Расстояние до горючих конструкций в случае использования труб из кирпича или бетона должно быть не менее 13 см. Для керамических труб, не оснащенных изоляцией, соответствующее расстояние будет больше 25 см, для труб с изоляцией – 13 см.

Желательно закладывать эти параметры еще на стадии проектирования бани, так как шаг при установке балок перекрытия обычно бывает не большой. Если он равняется 60 см, то будет возможно использование только изолированных труб.

Диаметр выходной части трубы часто бывает 11.5 – 12 см. Если в сэндвиче используется утеплитель толщиной 10 см, то получаем диаметр наружной части 31,5 – 32 см. Прибавляем расстояние, рекомендуемое для утепленных конструкций в 13 см с каждой стороны, получаем ширину 57,5 см. То есть такая конструкция идеально вписывается в имеющееся расстояние между балками 60 см.

Теперь посмотрим, какое расстояние между балками должно быть при использовании не утеплённого дымохода. Если внутренний диаметр равен 11.5 мм, то прибавляем к нему необходимое по правилам безопасности расстояние со всех сторон в 25 см, получаем 61,5 см. Полученный результат не укладывается в имеющееся расстояние между балками. Причем диаметр трубы может быть еще больше, и тогда несовпадение размера дымохода и шага балок становится еще более заметным.

Установка

Прежде чем приступить непосредственно к монтажу, необходимо произвести ряд подготовительных мероприятий, среди которых расчёт мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Очень важно, чтобы значение диаметра внутренней трубы не было меньше, чем диаметр патрубка на котле. Котёл выбирают исходя из критерия отапливаемого объёма, и только после этого под него подбираются составляющие элементы для дымохода

Если диаметр трубы больше диаметра патрубка, то посреди них необходимо разместить переходник.

Осуществляя установку труб определенного диаметра, необходимо принимать во внимание показатели мощности отопительного прибора. Так, для котлов с мощностью до 3,5 кВт диаметр труб должен составлять 8 см, для оборудования с мощностью от 3,5 до 5,2 кВт нужны трубы с диаметром 9-11 см, для изделий с мощностью от 5,2 кВт — диаметр труб должен быть больше, чем 11 см

Также необходимо принимать во внимание и толщину теплоизоляционного слоя. При рабочем температурном режиме 250°С, как у газового котла, слой базальта должен быть как минимум 3 см

Для дровяных и жидкотопливных котлов с рабочей температурой 400°С – уже 5 см.

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

Подготовительных работ;
Монтажа элементов крепежа;
Собственно установки дымохода.

Общие этапы работ:

Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.
Проход через деревянную стену
При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.
В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!
Нюансы монтажа места прохода печной трубы через деревянную стену

После этого на наружной стороне дома производят монтаж элементов, которые будут удерживать трубу дымохода в едином положении. В комплекте обычно присутствуют дюбеля необходимого диаметра, с помощью которых можно выполнить эту задачу.
Собственно дымоход собирается из нескольких отдельных частей, по аналогии с конструктором. Современные модели имеют удобные механизмы для крепежа, которые позволяют выполнить данный этап в течении считанных минут.

Примеры готового монтажа на фото:

Пример 1

Пример 2

Пример 3

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

настенные. Они фиксируются к фасаду;
коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

Сэндвич-труба в разрезе

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

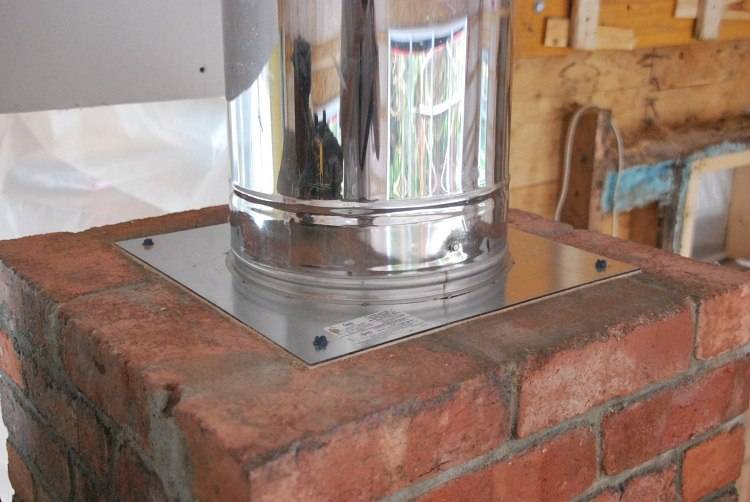

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
кровля остаётся целой;
дымоход через стену отличается простотой сборки и монтажа.

Однако, такая конструкция не лишена и недостатков:

необходимость утепления находящейся на улице части дымохода;
поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.

Проводка сэндвич дымохода через потолок

При монтаже дымоотводной коммуникации, состоящей из сэндвич труб, через кровлю необходимо учесть расположение балок перекрытия, а также взять во внимание стропильную систему крыши. Определение точки, в которой будет проходить труба, выполняется между этими конструктивными составляющими здания

Минимальная дистанция от внешнего контура сэндвич трубы до горючих материалов, расположенных в доме, должно быть не менее 130 мм (если горючий материал защищён теплоизолятором). Как правило, для соблюдения данного правила часто приходится прибегать к использованию сорокапятиградусных углов.

Первый сегмент сэндвич дымохода в обязательном порядке должен быть выполнен из материала, который способен выдерживать максимальные температуры. Это связано с тем, что первая труба контактирует непосредственно с отводом котла. Далее, монтируется переходник на сэндвич и только потом начинается прокладка сэндвич труб.

Как выполнить отверстие в потолочном перекрытии и организовать ППУ? Рассмотрим этот процесс поэтапно:

В первую очередь определяется место в котором будет проходить дымоходная коммуникация из сэндвич труб. Точка прохода трубы должна находиться между балками и должна учитывать расположение стропильной системы.
Установка сэндвич трубы через потолочное перекрытие выполняется в соответствии со всеми необходимыми строительными нормами, а также правилами пожарной безопасности. После определения места, где будет проходить сэндвич труба, необходимо приступить к организации отверстия, выполнив предварительную разметку.
После того как отверстие будет готово, нужно обезопасить его края в соответствии с пожарными нормами. Для этого рекомендуется оббить края термоустойчивым изолятором (например, минеритом). Фиксация негорючего материала к торцам отверстия выполняется посредством гвоздей или же саморезов. От внешнего контура сэндвич конструкции до края потолочного перекрытия должно соблюдаться расстояние в 25 см.
Монтируется потолочный проходной узел или ППУ. Организация короба производится довольно просто: как правило, в нём имеются уже готовые, заводские отверстия.
Крепим короб к потолку посредством саморезов.
Далее необходимо протянуть сэндвич конструкцию через готовый ППУ. Труба должна быть протянута и зафиксирована в строго вертикальном положении, без каких-либо отклонений.
Свободное пространство в коробе заполняется теплоизоляционным материалом. Для этого хорошо подходит минеральная вата или керамзит.
В конце необходимо позаботиться о внешнем виде конструкции. С лицевой стороны необходимо закрыть отверстие с трубой листом, выполненным из нержавеющей стали. Между потолком и нержавеющим листом обязательно необходимо разместить небольшой слой теплоизолятора.

Важным моментом при выводе трубы через крышу является гидроизоляция места выхода

Пошаговая инструкция по монтажу дымохода

Узел потолочно-проходного узла используется для монтажа дымохода через перекрытия деревянного вида, который можно выполнить самостоятельно. Готовый узел нанизывается на патрубок, оснащенный термоизоляцией.

Размеры квадратного коробка будут напрямую зависеть от диаметра дымохода. В центре короба должно быть расположено отверстие, внутрь которого вставляется непосредственно труба.

Устройство короба для перехода:

Монтирование коробки должно соответствовать асбоцементному листу, труба которого не будет соприкасаться со стенами;
По центру необходимо прорезать отверстие круглого вида, где будет выходить труба;
Заполнение пространства коробки должны быть обеспечено минватой термостойкой характеристикой от 700 С;
Поверхность пола чердачного этажа и потолок оборудуются с помощью специальных металлических фланцев. Их функция заключается в эстетической и термозащитной функции.

Нюансы установки

Следует помнить, сто монтажные работы, связанные с модульной системой установки требует особых затрат. Крепление всевозможных закрепов должно быть обеспечено максимально крепкими, надежными и плотными материалами, которые не имеют каких-либо зазоров.

Так как керамика по своей основе является достаточно хрупкой конструкцией по сравнению с другими, рекомендуется следить и соблюдать меры предосторожности

В случае, если произойдет мощный механический удар, то будет происходить формирование раскола в одной из области продукции.
В случае, если были обнаружены расколы, сразу меняйте конструкцию, так как она находится в непригодном состоянии для монтажных работ.

Существует два вида дымоходов, а именно:

Отводные
Прямо потоковые

Шахты отводного типа отвечают за осуществление вывода специфических и вредных газов, которые насыщенны веществами, провоцирующими процесс горения.

Прямо потоковый является разновидностью, которая считается одной из самых популярных сооружений. Его используют при обустройстве жилого пространства помещения. Быстрая потеря тепла является единственным недочетом после установки.

Конструкция сэндвич-дымохода

Сэндвич дымоход состоит из:

Внутренней трубы. выполненной из нержавейки с применением сварки.
Внешней трубы. чаще всего также выполняемой из нержавейки с применением сварки. Однако существуют варианты, когда внешнюю трубу делают из оцинкованной стали, или с нанесением декоративного покрытия разных цветов.
Между труб укладывается термоизоляционный материал, стойкий к высоким температурам, негорючий, как правило из высокоплотной базальтовой минеральной ваты. Толщина слоя ваты от 25 до 100 миллиметров .
Все элементы дымохода соединяются между собой посредством раструбов и зауженных участков. Для увеличения надежности соединений иногда применят хомуты .

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
Производится разметка на стене и готовится отверстие нужных размеров.
Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

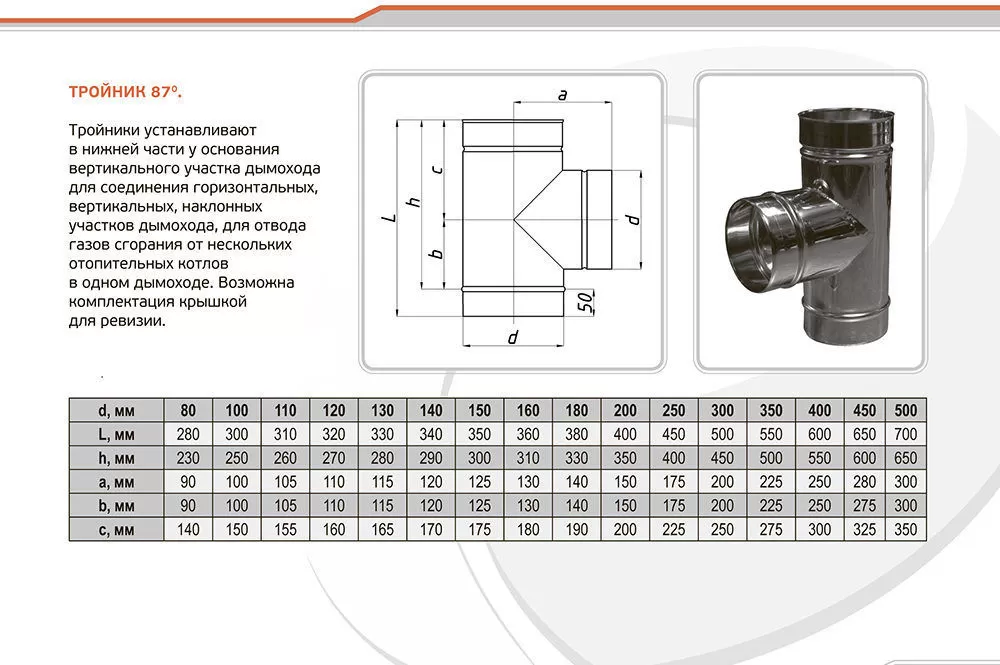

Тройник для дымохода и его размеры

https://youtube.com/watch?v=rNGcpfQoeWw

Проход дымохода в каркасном доме

Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства

Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Поэтапный монтаж

Работа начинается со сборки отопительной системы и трубы соединения, после выполняется монтаж дымохода. Вывод трубы на улицу невозможен без точных расчетов. На месте ее прохода нужно провести разметку и только потом проделать отверстие для прохода патрубка. При монтаже части трубы в стене необходимо использовать теплоизоляционные материалы, а также фольгированную минеральную вату. Учитывая, что в работе участвует легковоспламеняющийся материал, то есть дерево, стоит дополнительно использовать при отделке отверстия кирпич либо асбест. Таким образом, стена станет более защищенной от перегрева и возгорания.

Далее патрубок соединяется с отопительным аппаратом. Со стороны улицы производится фиксация трубы с остальными элементами конструкции. Внешняя часть дымохода должна быть закреплена специальными элементами, промежутки между которыми не должны быть более 2 метров.

Завершающим этапом монтажа дымохода в деревянном доме своими руками является установка защитного зонта. Он крепится немного выше самой трубы и предотвращает попадание осадков в дымоход.

Плюсы и минусы вывода дымохода через стену

Любое техническое решение имеет свои достоинства и недостатки. Есть они и у дымохода в бане через стену.

отсутствие узла прохода через крышу позволяет сохранить ее герметичность — не придется бороться с дождевой водой;
уменьшается вероятность пожара. Во-первых, меньше точек контакта с горючими конструкциями постройки, во-вторых, дымоход всегда на виду, что позволяет своевременно заметить прогорание трубы и устранить его;
наличие легкого доступа ко всем элементам дымохода, что сильно упрощает контроль, обслуживание и ремонт, если он потребуется;
не очень сложные подготовительные работы — нет необходимости делать проходы в потолке и крыше. В стене отверстие проделать намного проще;
простая сборка — все работы можно выполнить своими руками;
имеется уловитель для конденсата — влага не будет провоцировать коррозийные процессы в самой печке.

стоимость комплекта труб и приспособлений на 10-15% выше по сравнению с вертикальными конструкциями;
тяга хуже по сравнению с прямой трубой — виноваты изгибы, меняющие направление движения дыма;
нельзя заниматься монтажом до полной усадки здания. Это означает, что с момента строительства, например в рубленой бане, не получится мыться примерно год;
камни находятся в нижней зоне теплового воздушного пирога, что отрицательно сказывается на микроклимате и качестве пара;
высокая интенсивность образования конденсата;
уменьшается эстетичность здания. Поэтому трубу лучше устанавливать сзади бани, привязывая к ней печку, а не наоборот;
нужно дополнительное крепление трубы из-за ее парусности.

Если приведенные недостатки не являются критическими, идем дальше.

Установка дымохода через стену своими руками
