Как определить обрыв электропроводки в стене под штукатуркой

Способы поиска электропроводки

В угоду потребителям созданы приборы для поиска электропроводки. Они, как правило, нацелены на обнаружение в «теле» стены конкретного материала, к примеру, металла. Какие-то приборы ищут пластик изоляции проводов.

Есть приспособления, сигнализирующие о неоднородности конструкции. Другие аппараты настроены на обширный список целей. Рассмотрим основных поисковиков и принципы их действия.

Сканер. Приборы группы иначе именуют детекторами. По принципу работы делятся на электромагнитные и электростатические. Последние находят сети лишь при включенном электричестве. Магнитные же сканеры улавливают напряжение даже в 1 киловатт, давая точные результаты при выключенном электричестве.

Минус прибора – реакция на металл. Кроме проводов он может содержаться в самих стенах, к примеру, арматуре бетонных плит. А вот в деревянных домах магнитные сканеры работают идеально. Электростатические модели, при этом, дают сбои во влажных помещениях. Искать с их помощью проводку в саунах, банях и подвалах бесполезно.

Мультиметр. Название дано универсальному прибору измерения электрических величин. Как минимум, прибор засекает ток, его напряжение и сопротивления. На измерение последнего нужно настроиться, решая вопрос как найти проводку в стене.

Показатели прибора выводят на 200 килоампер. В дополнение потребуется транзистор. Как найти проводку в стене мультиметром с его помощью? К аппарату присоединяют щупы транзистора. К левому выводу идет «сток», а к среднему «исток». Правый послужит антенной.

Она заставит транзистор отреагировать на попадание в электромагнитное поле. Оно отразится на сопротивлении прибора. Мультиметр зафиксирует это. Если брать профессиональный мультидетектор, придется отдать до 90 000 рублей. Однако, подойдет китайский за копейки и грошовый транзистор типа КП103А.

Смартфон. Вопрос, как найти скрытую проводку в стене решает ряд приложений. Приведем в пример Walabot DIY. Это приложение распознает неоднородность структуры стен. Значит, можно найти и провода, и трубы, профиля, арматуру и деревянные балки.

Главное, чтобы глубина их залегания не превышала 10-ти сантиметров. На экран передается расположение кабелей, проводов, труб и прочих включений в стены. Приложение бесплатное. Есть и платные версии надстроек к программе телефона.

Индикаторная отвертка. На стандартную похожа внешне, но не функционально. Металлический штырек индикаторной отвертки служит проводником. В ручку отвертки встроен индикатор. Для сигнализации в прибор вмонтирован светодиод.

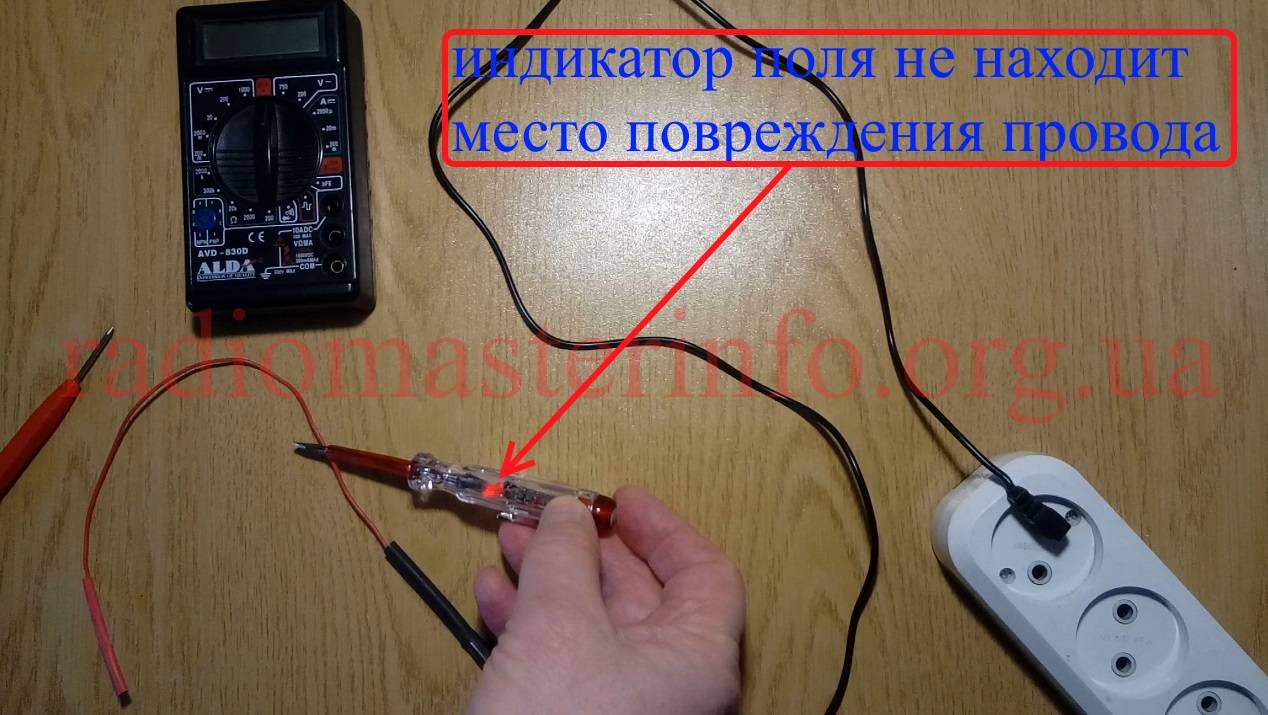

Как найти проводку в стене индикаторной отверткой? Шлицом инструмента проводят по поверхностям. Засекая напряжение, отвертка дает не только световой, но и звуковой сигнал.

Альтернативой работе с электро-аппаратами является поиск проводки без приборов. Методы сводятся к осмотру стен и строительных схем:

Избавление от обоев – первый ответ на вопрос, как найти проводку в стене без прибора. Эффективен метод лишь при нахождении кабелей в штробах. Это выдолбленные в стенах выемки, замазанные цементным раствором. Следом укладки проводки становятся неровности на стенах.

Их и стоит высматривать, сняв финальное покрытие. Это к месту вр время ремонта. Впрочем, при 100-процентном оштукатуривании стен штробы могут остаться незамеченными.

Ориентация по карте электропроводки. Такая имеется у застройщика, часто выдается вместе с техпланом жилья. Впрочем, веры карте электропроводки мало. Обычно, на ней отражен норматив расположения проводов параллельно потолку на 15 сантиметров ниже него, а не реальная картина нахождения сетей.

Так, в панельных зданиях проводку часто кидают напрямую меж распределительными коробками, то есть по диагонали. Если на карте указано иначе, жизненную схему не стоит выкидывать из внимания.

Напоследок рассмотрим еще один альтернативный метод поиска проводки и даже разрывов в ней

Последнее важно при уже поврежденных кабелях. Обнаружение места поломки позволит вскрыть ограниченный участок стены, а не «перелопачивать» ее всю. Воспользуемся прибором собственной сборки

Воспользуемся прибором собственной сборки.

Как определить проводку в стене

Задача обнаружения проводки в стене и некоторых других строительных конструкциях неизбежно встает при проведении как элементарных работ по сверлению, так и при более сложных ремонтных процедурах (штробление, снос стен и т.д.).

Для типовых построек, а так же при наличии схемы электропроводки помещения указанная задача значительно облегчается. Проведение ремонтных работ в помещениях нетиповых зданий или в помещениях с ранее измененной проводкой (с перенесенными розетками, выключателями и т.д.) таит опасность повреждения проводов.

В самом простом случае это может привести к отключению электричества на линии автоматами или УЗО. Наиболее неприятным последствием может стать поражение человека электрическим током.

Методы определения расположения проводки

Найти проводку в стене можно несколькими способами.

Теоретические способы:

  • ориентироваться на существующую схему проводки (которая, как показывает практика, может не всегда соответствовать действительности);
  • предполагать, что проводка выполнена согласно ПУЭ и ее трассы пролегают горизонтально и вертикально относительно распределительных коробок, розеток, выключателей.

Подобные предположения применимы для типовых построек, однако так же не дают гарантий, что в других местах стены не проходит тот или иной провод. Практические способы помогают определить фактические места прохождения проводов, а в некоторых случаях и глубину их залегания.

Существуют примитивные, но относительно эффективные народные способы, такие как использование микрофона, слухового аппарата, элементарных самодельных транзисторных устройств и т.п. При существовании нагрузки в цепи все они реагируют на изменение электромагнитного поля вблизи проводов, что позволяет обнаружить проводку в стене.

Наиболее точно найти проводку в стене помогают современные трассоискатели (кабелеискатели, детекторы металла). Принцип действия таких устройств так же основан на улавливании колебаний электромагнитного поля в цепи под нагрузкой, или улавливании колебаний создаваемых в цепи без нагрузки при подключенном в нее специальном генераторе импульсов.

Устройства для определения проводки в стене стоят от нескольких сотен рублей (простые – для бытовых нужд) до десятков тысяч (профессиональные, с множеством дополнительных функций).

Обзор моделей

Из популярных моделей, представленных на рынке, стоит выделить детектор скрытой проводки СЕМ LA-101. Недорогой, но позволяющий довольно точно определить место залегания кабелей, проходящих на глубине до 5 см, он, кроме этого, способен обнаруживать места обрыва и определять наличие контакта между двумя точками цепи.

CEM LA-1014 – более продвинутая модель от рассматриваемого производителя, обладающая функциями мультиметра. Большинство устройств, позволяющих определить проводку в стене, являются универсальными – с возможностью обнаружения различных металлов, древесины, пустот и т.д,

DEFORT DMM-20D-RF – один из недорогих универсальных детекторов, который, кроме функций по обнаружению, оснащен еще и лазерным дальномером с уровнем.

К распространенным полупрофессиональным (стоимостью до 4000 рублей) устройствам для обнаружения проводки в стене можно отнести CONDTROL Wall Pro и BOSCH GMS 100 M. Оба они способны четко определять провода находящиеся под напряжением на глубине до 5 см.

Данные модели и их аналоги по модельному ряду популярны среди строителей и ремонтных бригад благодаря своей надежности и высоким измерительным характеристикам.

Поиск места разрыва

При помощи таких самодельных устройств можно найти место обрыва скрытой проводки. При обнаружении разрыва контакта прибор перестанет издавать звуковые сигналы, изменится характер шумов или погаснет индикаторная лампочка. Однако у этих приборов есть один весомый недостаток: обнаружение кабеля невозможно, если скрытая проводка находится на глубине более 5 см.

Но если в стене проходит арматура или другой металлический элемент, то обнаружение скрытых кабелей затрудняется, т.к. появятся ложные сигналы. Это нужно учитывать.

Для максимально точного поиска обрыва скрытой проводки используются искатели, имеющие возможность дополнительной настройки, которая позволяет игнорировать большие металлические предметы в стене. Такая функция исключает подачу ложных сигналов. Если есть прямой доступ к проводке по всей длине, то поврежденный участок зачастую видно невооруженным глазом. В случае, когда видимых повреждений нет, поиск места обрыва электропроводки можно осуществить при помощи обычного тестера. Алгоритм действий будет следующий:

  1. первым делом необходимо обесточить помещение, отключив подачу электричества в электрощите;
  2. после необходимо зачистить провод в двух местах: на выходе распределительного блока и на расстоянии 1 метр от сделанной насечки;
  3. на этом отрезке замеряется сопротивление, после делается еще одна насечка через 1 метр и процедура повторяется;
  4. сопротивление на всех измеряемых промежутках должно быть одинаковым. Когда прибор найдет участок, на котором значение сильно отличается или вовсе отсутствует, в этом месте и произошел обрыв.

Если нет возможности купить специальный искатель, но есть огромное желание решить проблему без посторонней помощи, можно собрать примитивный прибор для поиска обрыва проводки своими руками.

Все что понадобится, это рабочий патрон, лампочка, два одножильных провода, нож, пассатижи и электроизоляционная лента.

В патрон вкручивается лампочка, подсоединяются провода. С других концов зачищается изоляционный материал на 4-5 мм от края.

Обнаружение обрыва проводки заключается в подключении тестера к проверяемому проводу, на котором ножом необходимо сделать насечки (перед тем, как зачищать кабель, нужно отключить подачу электричества).

https://youtube.com/watch?v=zNSVKAwadZw

При обнаружении участка, на котором лампочка на тестере не загорится, нужно начать двигаться в обратном направлении, делая насечки на меньшем расстоянии. После обнаружения искомого места поврежденный участок проводки заменятся, все сделанные засечки необходимо заизолировать.

Желательно узнать расположение скрытой проводки и составить подробную схему до того, как случится обрыв. Это обезопасит от повреждения кабелей при проведении ремонтных работ. При случайном попадании в скрытую электропроводку в лучшем случае обесточится помещение, в худшем – будет нанесен вред здоровью человека.

Детальный поиск обрыва скрытой проводки

Вы нашли участок, на котором неисправна проводка. Но как найти испорченный провод в стене?

Важно: все проводки электросистемы должны быть расположены строго горизонтально или вертикально (не по диагонали или вкруговую). Между коробками и розетками, включателями кабели идут параллельно полу и потолку

От коробок проводки тянутся строго вниз, параллельно стенам.

Провода должны располагаться строго горизонтально и вертикально. Правильное размещение поможет в поиске обрыва скрытой проводки в стене

В деле поиска проводки в стене поможет трассоискатель. Это компактный прибор, который подскажет, как проходят кабели.

Важно: бытовой трассоискатель стоит около 2 тысяч рублей

Обратите внимание на товары фирм 5bites, Benetech, «МЕГЕОН». Пользоваться прибором просто – нужно лишь водить им по стене

Там, где есть повреждения фазы, трассоискатель издаст звуковой или световой сигнал.

Если поврежден нулевой контакт, а не фазный, трассоискатель его не найдет. Что делать? Менять местами с фазным проводником.

Удобно искать проводку с помощью бесконтактного указателя напряжения. Он укажет на наличие проводки, если она не спрятана слишком глубоко под бетоном (не более 20 сантиметров). Чтобы отыскать кабели, прибором водят по стенке.

Важно: прибор можно купить в любом строительном магазине. Стоит он от 700 до 2 тысяч рублей

Опытные мастера рекомендуют продукцию от «СЕМ», «Тесто», «Флюк».

Народные и дедовские методы поиска

Хорошие приборы для обнаружения скрытой проводки стоят больших денег. Поэтому нет смысла их приобретать, если необходимо проделать пару отверстий в стене. Отыскать проводку в домашних условиях возможно с помощью дедовских или народных способов.

Эти методы не отличаются большой точностью и надежностью результатов. Зато позволяют определить кабель, используя подручные средства. Для народных способов обнаружения потребуются такие устройства, как:

  • слуховой аппарат;
  • радиоприемник;
  • компас;
  • смартфон.

https://www.youtube.com/watch?v=uOhEbo4vW9k

Дополнительная информация. Если необходимо отыскать распределительную коробку, от которой расходятся провода, можно обойтись без приборов. Понадобится отвертка с монолитной рукоятью. Коробка представляет собой пустую полость. Если простукивать отверткой стену, то там, где сплошной бетон — звук будет глухим, а где коробка — звонким.

Обнаружение кабеля слуховым аппаратом

Старые модели слуховых аппаратов способны достаточно эффективно обнаруживать замурованные в стены кабели. К примерам таких устройств относится АК-1. Прибор дополнен функцией «телефон». Она предназначена для того, чтобы люди со слабым слухом могли без лишних помех разговаривать по телефону.

Слуховой аппарат “АК-1”

Поиск радиоприемником

Способ по принципу детектирования провода похож на предыдущий. Антенны радиоприемников улавливают переменные электромагнитные поля с частотой 50 Гц. Поэтому радио способно почувствовать провод с током, находящийся на расстоянии 30-50 мм. Особенно чувствительны дешевые приемники с плохой помехозащищенностью.

Перед поиском в стене следует проверить работу радио на открытом проводе. Например, на том, который питает настольную лампу. Поднесите приемник к проводнику и настройте, чтобы получить максимальную чувствительность. Затем, не меняя параметров приема и громкости, необходимо приступить к поиску кабеля в стене. Искать следует как самим приемником, так и антенной, в зависимости от того, что окажется восприимчивей к помехам.

Дополнительная информация. Радиоприемник способен отыскать короткое замыкание в стене. Провод с предполагаемым КЗ следует отключить от сети. Затем подать на него сигнал с мощного низкочастотного генератора и прослушивать трассу приемником. Короткое замыкание будет в том месте, где пропадет звуковой сигнал от генератора. Подобным образом также возможно найти пробой между фазным проводом и заземлением. Однако способ не сработает, если в линии имеется порыв. Цепь должна быть замкнутой.

Компас

Метод обнаружения скрытой проводки с помощью компаса имеет вполне логичное физическое обоснование. Спрятанный в стене кабель создает переменное электромагнитное поле. Оно взаимодействует с постоянным полем стрелки компаса и приводит ее в движение. Для этого провод не должен быть пробитым, чтобы мог протекать ток, создающий поля.

На деле способ сомнительный. Его можно попробовать, но всерьез полагаться не стоит. В квартирной проводке не протекают достаточно большие токи, чтобы создать мощные электромагнитные поля. Силы, которая действует на стрелку приложенного к стене компаса, недостаточно для ее смещения.

Приложение для смартфона

Существуют приложения для смартфонов, позволяющие превратить девайс в металлоискатель. Для подобного трюка телефон должен быть оснащен магнитным датчиком. Это радиодеталь, которая физически подключена к материнской плате. Без этого элемента никакое приложение не заставит смартфон показать, где проходит кабель.

Если начинка телефона оснащена датчиком полей, то способ имеет право на жизнь. Его эффективность зависит от глубины прокладки кабеля и таланта программистов, разработавших приложение.

Поиск проводки профессиональным прибором с достаточно большой точностью гарантирует, что вы не повредите кабель в стене. Детектор должен быть хорошего качества, а вам необходимо уметь им правильно пользоваться. Подобных устройств достаточно на рынке, их поиск не составит труда.

Поиск проводки с помощью смартфона

Однако нет смысла покупать профессиональное оборудование, если требуется сделать несколько отверстий. В такой ситуации проще воспользоваться дедовскими или народными способами поиска. Но стоит понимать, что они не могут на 100% гарантировать, что вы не попадете сверлом в провод и не повредите его.

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Обнаружение точного места

Выявив приблизительное место, где находится оборванный провод, приступают к тщательному поиску. Обнаружить точное место поломки можно разными способами.

Вскрытие стен во время ремонта


Вскрытие старой электропроводки — лучший способ ее проверки

Самый простой и при этом эффективный способ проверки состояния проводки и устранения надрывов — полная очистка стен от отделочных материалов. Лишь в этом случае можно подробно ознакомиться с состоянием штроб, которые были проделаны специально для проведения скрытой проводки. От остальных поверхностей они отличаются по цвету, также на них дополнительно наносится несколько слоев шпаклевки.

Этот способ целесообразен лишь во время проведения капитального ремонта, сопровождающегося полным демонтажем всех декоративных покрытий.

Логические способы поиска

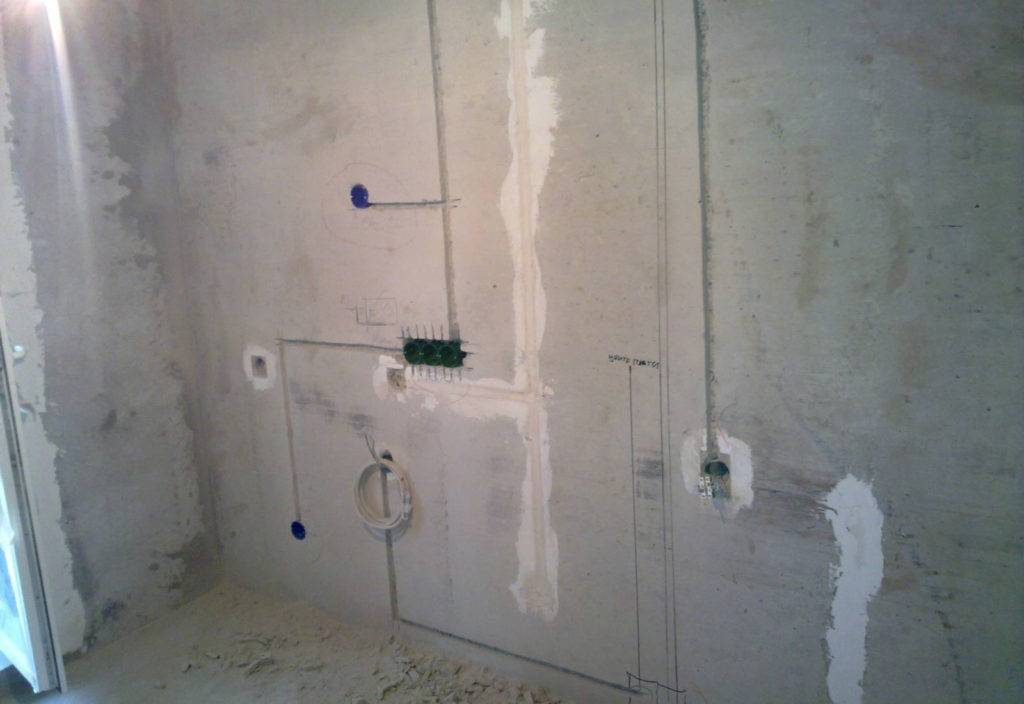

Коммутационные линии проводки обычно располагаются выше розеток

Если у владельца жилплощади отсутствует схема электросети, воссоздать ее можно, прибегая к логическим методам. Следует ознакомиться с основными принципами прокладывания электрических коммуникаций:

  • Чаще всего проводку ведут с интервалом в 10-15 см от потолка или пола (чаще встречается первый вариант).
  • Установка электрокоммуникаций проводится строго по вертикальным и горизонтальным штробам. Погрешности возможны, но небольшие.
  • Коммуникационные линии, которые размещены над выключателями и розетками, всегда проложены строго вверх. В данных областях запрещается забивание гвоздей, работа со сверлом и перфоратором.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Причины и виды повреждений кабельных линий

Существует много факторов, негативно влияющих на целостность силовых кабелей, к наиболее распространенным из них можно отнести следующие:

  • Подвижка грунта, может быть вызвана аварией водопроводных, канализационных или тепловых сетей, а также сезонными явлениями, например, весенним оттаиванием.
  • Превышение допустимых норм эксплуатации КЛ, что может привести к термической перегрузки линии, вызванной увеличением токовой нагрузки.
  • Образование в КЛ высокого уровня электрического тока от транзитного КЗ.
  • Механическое повреждение при земляных работах без учета прохождения подземных коммуникаций и глубины трассы.
  • Ошибки при прокладке КЛ. В качестве примера можно привести нарушения технологии соединения жил кабельными муфтами.
  • Заводской брак.

Заметим, что при открытой прокладке кабельных трасс некоторые перечисленные выше причины повреждений встречаются крайне редко. В частности, снижается вероятность влияния подвижки грунта и механические воздействия вследствие земляных работ. Помимо этого зоны повреждения открытых КЛ, в большинстве случаев, можно обнаружить при визуальном осмотре, без задействования спецметодов.

Разобравшись с причинами, перейдем к видам повреждений, поскольку от этого напрямую зависит, каким методом будет локализирован аварийный участок КЛ.

Чаще всего ремонтным бригадам приходится сталкиваться со следующими видами неисправностей:

  • Дефект, вызванный полным или частичным обрывом КЛ. Чаще всего причиной аварии является проведение земляных работ без определения прохождения кабельных трасс. Несколько реже причиной данного повреждения может стать КЗ в соединительных муфтах.
  • В силовых кабелях (более 1кВ), часто встречается пробой одной из жил на землю (однофазное замыкание). Ток утечки, как правило, это вызвано снижением качества изоляции в процессе эксплуатации КЛ.
  • Межфазные повреждения, а также виды металлических замыканий, могут возникнуть в любых линиях, причина повреждений такая же, как и в предыдущем пункте.
  • Плановое испытание кабеля, при котором задействуется высокий уровень напряжения, показывают низкую надежность изоляции, и приводит к возникновению пробоя. При определенных обстоятельствах такая линия может продолжать эксплуатироваться, но из-за низкого уровня ее надежности, авария может проявиться в любое время.

Поиск неисправностей между распределительной коробкой и розеткой


Если была нарушена целостность провода между распределительной коробкой и выключателем, осветительным прибором или розеткой, необходимо воспользоваться однополюсным указателем напряжения – индикатором. С его помощью с высокой точностью удается определить наличие или отсутствие напряжения.

Прежде всего, требуется вскрыть выключатель, розетку и в выключенном положении проверить наличие напряжения на контактах. Если оно отсутствует, поврежденное место находится между выключателем, розеткой и коробкой.

Если «фаза» присутствует, напряжение проверяется на осветительном приборе во включенном положении выключателя. Если напряжение отсутствует на всех жилах, повреждение находится между распределительной коробкой и светильником.

Что касается кабельных повреждений, то они могут быть нескольких видов

Однофазные виды

— при этом одна из жил кабеля замыкается на его заземление или оболочку.

Межфазные виды

— такие способны вызвать короткие замыкания, после них, как правило, может происходить сбой энергоснабжения.

Механические виды

— могут происходить из-за разрыва жил провода. Как правило, кабель сначала повреждается внешне, а потом происходит внутренний разрыв.

Когда в квартире пропадает электричество, необходимо об этом уведомить соответствующие структуры. Контактную информацию о компании, которая занимается подачей электрической энергии, можно найти в договоре электроснабжения. Организации, подающей электричество следует сообщить о произошедшей поломке и путях ее устранения, если таковые были применены.

Выводы и рекомендации

  • Всегда проводим измерения сопротивления в свободном состоянии тестируемых проводников. Измерение провода под напряжением является летальным. По крайней мере для мультиметра.
  • Измерение цепи на самом деле является проверкой её электрического сопротивления.
  • Когда проводник не поврежден, результат измерения должен быть не более нескольких Ом.
  • Прежде чем выполнять само измерение на обрыв, стоит выполнить пробное измерение на щупах, чтобы проверить рабочий ли прибор.

Проверка обрыва проводки в авто производится аналогично, с той лишь разницей, что можно не опасаться удара тока 220 В в виду отсутствия такового (это не относится к электромобилям — там бывает и 600!).
