Монтаж водосточной системы Металл Профиль Престиж
Водосточная система Металлпрофиль Престиж – это отличный способ организации отведения дождевой и талой воды с поверхности кровли.
Она изготавливается российской компанией, работающей на рынке продолжительное время, зарекомендовавшей себя как надежный производитель.
Изготавливаются элементы системы из металла – высококачественной оцинкованной стали немецкого производства.
Толщина листа составляет 0,6 мм, что говорит о прочности изделия.
Сверху наносится толстое полимерное покрытие (100 мкм), которое надежно защищает металлическую поверхность от негативного влияния внешних факторов и коррозии.
Покрытие настолько прочное, что не боится царапин, долгое время сохраняет свою целостность, к тому же, его цвет не теряет яркости под действием ультрафиолетовых лучей, что тоже очень важно
Элементы из высококачественной стали
Что касается эксплуатационных характеристик, то водосточная система МП Престиж с легкостью отводит даже большие потоки воды, потому как имеет достаточно большие размеры. Диаметр желоба составляет 125 мм, диаметр водосточной трубы – 100 мм.
Большие размеры желоба системы
Еще один важный момент – широкая цветовая палитра изделий.
Водосточная система может быть представлена в белом, красном, зеленом, а также шоколадном и темно-коричневом цвете.
Так есть возможность подобрать изделия, которые будут максимально гармонично смотреться на фасаде здания.
Цветовая палитра МП Престиж
Последовательность монтажа системы МП Престиж
Рассмотрев описание водосточной системы Престиж, следует перейти к особенностям ее установки.
Здесь не предусматривается сложных действий, нужно только следовать представленной ниже пошаговой инструкции:
установить держатели желобов. Делать это нужно до момента установки карнизной планки и укладки черепицы. Прежде держатели следует пронумеровать в соответствии с необходимым уклоном желоба – 3 мм на каждый метр изделия, загнуть при помощи полосогиба. На нижней доске обрешетки с помощью рулетки нужно отметить места крепления держателей с шагом в 50 см. Далее, используя саморезы, закрепить изделия
Важно! Отступ от края доски не должен быть больше 15 см. На таком расстоянии следует устанавливать первый держатель; на желобе отметить место расположения V-образного отверстия под выпускную воронку. Его ширина должна составлять 10 см
Его ширина должна составлять 10 см
Далее при помощи пилы по металлу выпилить то самое отверстие. При необходимости обрезать желоб до нужной длины перед установкой; уложить желоб на держателях, закрепив его здесь. Установить на свободный край заглушку;
Его ширина должна составлять 10 см. Далее при помощи пилы по металлу выпилить то самое отверстие. При необходимости обрезать желоб до нужной длины перед установкой; уложить желоб на держателях, закрепив его здесь. Установить на свободный край заглушку;
Так выглядит схема монтажа системы МП Престиж
Ограничители перелива на желобе
Сливной колено МП Престиж
Как вы видите, установить водосточную систему Престиж не так уж и сложно.
Для этого не потребуется специальных навыков и профессионального опыта.
Из инструмента и материалов потребуется ножовка по металлу, шуруповерт, саморезы, дрель или перфоратор, а также листогиб.
Инструменты для монтажа водосточной системы
Преимущества и недостатки водосточной системы Престиж
Если вы до сих пор сомневаетесь в том, какую водосточную систему Металл Профиль выбрать, рассмотрим основные преимущества системы
Престиж, которые позволят быстрее принять верное решение:
высокие показатели надежности и долговечности – они обусловлены использованием в производстве высококачественной стали и прочного полимерного покрытия;
Качественное полимерное покрытие
Хорошая герметичность систем МП Престиж
Устойчивость к атмосферным воздействиям
О недостатках системы сложно судить, потому как она в полной мере оправдывает возложенные надежды и ожидания, хорошо показывает себя на протяжении всего срока эксплуатации.
Цена вопроса
Цены на водосточную систему МП Престиж самые приемлемые
Если вы решили купить водосточную систему Престиж в Москве или любом другом городе России, то следует понимать, что ее стоимость будет зависеть от цвета изделий, объема материала, а также поставщика, у которого вы делаете приобретение.
В среднем стоимость трехметрового желоба будет составлять 690-700 рублей. Цена водосточной трубы длиной в 3 метра примерно 960-970 рублей.
Крюки, заглушки и соединители стоят около 130-150 рублей за штуку. Воронка – 300 рублей.
Достоинства и недостатки пластиковых водостоков
Итак, если с металлическими водосточными системами разобрались, остается разобраться только с пластиковыми, и определиться, какая система лучше.
Пластиковый водосток
Пластиковый водосток имеет следующие положительные качества:
- Очень удобен в плане монтажа и различных манипуляций, например, распиливания;
- Большое время службы;
- Пластик, при добавлении в него специальных пластификаторов, способен одинаково хорошо переносить очень низкие температуры и очень высокие;
- Высокий запас прочности;
- Устойчивость к прямым попаданиям солнечного света;
- Бесшумен, то есть если металлический водосток создает много шума во время дождя, то пластик такого шума не производит;
- Пластиковый водосток во время своего монтажа не требует никаких специальных навыков и умений.
Что касается отрицательных моментов, то нужно упомянуть то, что пластик при нагревании сильно расширяется. Это приводит к необходимости применения специальных уплотнителей. Как правило, они резиновые. Их применение гарантирует долгий срок службы всей системы в целом.
Еще одним немаловажным фактором, который в значительной степени сужает сферу применения пластика, является то, что он имеет малое сопротивление механическим воздействиям. То есть, например, когда большое количество снега начинает сползать по крыше вниз и падает на пластик, тогда такой водосток может просто этого не выдержать и порваться в месте крепления.
Водосточные трубы и колена
Чтобы смонтировать стояки, потребуется целый набор элементов. Это:
| колена; | |
| соединительные трубы; | |
| водосточные трубы; | |
| сливные колена; |
|
| крепления на стену для труб. |
|
Итак, чтобы обойти карниз здания при монтаже металлической системы водостоков, к выпускной воронке присоединяется колено, затем соединительная труба и ещё одно колено. Далее всё это переходит в водосточную трубу. Изначально у соединительной трубы есть обжим с двух сторон, но по факту вам может понадобиться не вся труба, а только её часть. Поэтому после того, как вы отпилите кусок необходимой длины, придётся немного уменьшить её диаметр с отрезанной стороны, чтобы труба вошла в колено. Для этого придётся поработать клещами «гофра» или обычными плоскогубцами.
Монтаж крюков водосточной системы. В каких ситуациях водосток крепится только на лобовую доску
Монтаж крюков водосточной системы только на лобовую доску возможна в тех случаях, когда вентиляция подкровельного пространства осуществляется при помощи специальных отверстий в подшивке свесов – т.н. «перфорированных софитов». Это самая простая и недорогая разновидность вентиляции, однако ее эффективность оставляет желать лучшего.
Для более полноценного притока воздуха используют зазор под обрешеткой. Это подразумевает более низкое расположение лобовой доски и фиксацию кронштейнов исключительно на обрешетку. Недостатком такого способа является риск обрушения доски под снеговой нагрузкой. Решение о целесообразности того или иного подхода к монтажу водостоков принимается хозяином дома.
Еще одна причина установки водосточных крюков на лобовую доску – проведения монтажа водоотводящих конструкций уже после завершения основных строительных работ. Распространенная ситуация, когда приобретается недостроенный дом с дорогим кровельным покрытием: чтобы не затевать трудоемкую процедуру по его демонтажу, проще крепить желоба на лобовую доску. Такой же алгоритм действий выбирается при замене водосточной системы.
Третья причина, из-за которой кронштейны могут быть установлены только на поверхность лобовой доски – применение антиконденсатной гидроизоляционной пленки. Как гласят правила монтажа, она должна обязательно выходит на свес карниза, что подразумевают возможность установки водостоков исключительно на лобовую доску.
Можно ли сэкономить на водостоке?
Этот вопрос задают себе многие застройщики. На строительных рынках продаются различные модели готовых водостоков, представляющих собой своеобразный конструктор, из которого легко можно собрать нужную систему. Стоимость таких наборов достаточно высока.
Домашние мастера давно научились самостоятельно собирать водостоки и рекомендуют систему из пластиковых канализационных труб. Цена таких деталей невысока, их сортимент позволяет легко подобрать нужные элементы, а большой ассортимент всевозможных переходников решает проблему стыков и соединений. Еще один плюс в пользу такого решения – пластик прост в обработке. Готовый водосток можно покрасить в цвет кровли.
Монтируем желоба
Следующий пункт инструкции по монтажу металлического водостока – установка желобов. Начинайте с самого нижнего по уровню (того, что с воронкой). Устанавливайте их друг за другом с небольшим нахлёстом 2-3 см. Фиксируйте держателями – для этого на них есть специальный лепесток, который загибается внутрь жёлоба.
Между собой, а также с угловыми элементами, желоба скрепляем с помощью соединителя с резиновым уплотнением. Короткий фланец соединителя цепляем за внутренний край жёлоба и прижимаем к нему деталь. Передний крючок надеваем на внешний край жёлоба и закрываем замок.
Торцы желобов, если они не соединяются в замкнутый периметр, закройте заглушками. Это можно сделать с помощью обычной киянки, без дополнительного крепежа.
Важно: Для дополнительной изоляции все соединения промазывайте кровельным герметиком
Обратите внимание: не силиконовым, а именно кровельным – на каучуковой или битумной основе
Этап 2. Установка водосточного желоба
На этом этапе нужно поставить приемные воронки и заглушки желоба. Желоб нужной длины получается из нескольких частей. До установки желоба водослива на крюки соединять между собой отдельные секции не нужно.
Монтаж приемной воронки
Выпилить V-образное отверстие в желобе в том месте, где будет установлена приемная воронка (на расстоянии 15 см от края желоба). Ширина отверстия примерно 10 см.
Подвести передний край воронки под загнутый край желоба. Прижать воронку и загнуть гибкие лепестки сзади для фиксации.
Установка универсальных заглушек
Заглушки желоба универсальные – подходят для левой и правой стороны. Резиновая прокладка обеспечивает герметичность соединения. Сначала поставить заглушку на место, затем осадить киянкой. Заглушки ставить только на срезанный в заводских условиях край желоба!

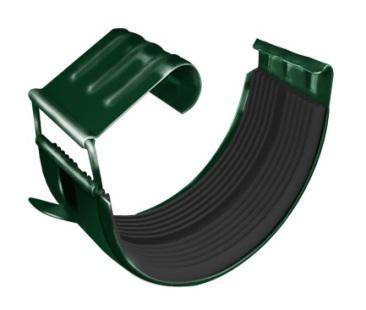

Крепление соединителей желобов
Уложить секции водосточного желоба на крюки. Для лучшей герметичности и прочности конструкции рекомендуется ставить желоба с нахлестом 25-30 мм. В местах стыковки поставить соединители желобов. Для герметичности соединители укомплектованы резиновыми уплотнителями. Сначала задний край соединителя цепляется за загнутый край желоба, затем соединитель прижимается к желобу и фиксируется замком. Теперь можно окончательно установить желоб на место, нажав на него.
Водоотвод из подкровельного пространства
После монтажа желоба положить на обрешетку карнизную планку. Нижний край карнизной планки опускается в желоб водослива.
Край пленки гидроизоляции надо положить поверх карнизной планки. Только в этом случае дождевые потоки с крыши и конденсат из подкровельного пространства будут правильно удаляться: сначала в водосток, а из него – в дренажную систему участка.
Это сетка, которая защищает водосточную трубу от засорения листьями, ветками и прочим мусором. Ставится в отверстие желоба над приемной ворононкой.
На тех частях кровли, где есть примыкания и ендовы, образуется как бы наклонный желоб. И в этом месте в водосток поступает воды больше, чем с других участков кровли. Чтобы не допустить перелив через край желоба водослива, в этих местах можно закрепить ограничители перелива.
Водосточные трубы и колена
Чтобы смонтировать стояки, потребуется целый набор элементов. Это:
| колена; | |
| соединительные трубы; | |
| водосточные трубы; | |
| сливные колена; |
|
| крепления на стену для труб. |
|
Итак, чтобы обойти карниз здания при монтаже металлической системы водостоков, к выпускной воронке присоединяется колено, затем соединительная труба и ещё одно колено. Далее всё это переходит в водосточную трубу. Изначально у соединительной трубы есть обжим с двух сторон, но по факту вам может понадобиться не вся труба, а только её часть. Поэтому после того, как вы отпилите кусок необходимой длины, придётся немного уменьшить её диаметр с отрезанной стороны, чтобы труба вошла в колено. Для этого придётся поработать клещами «гофра» или обычными плоскогубцами.
Специфика сооружения водостока

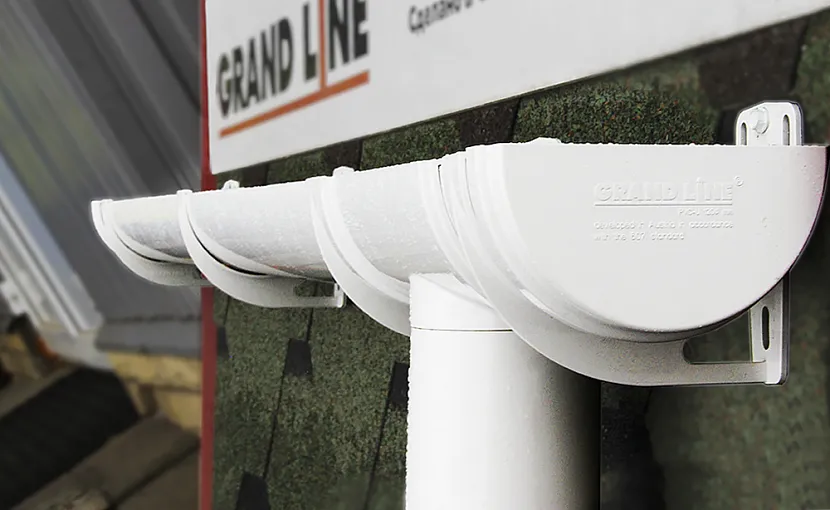

Водостоки из поливинилхлоридных элементов конструктивно немногим отличаются от металлических предшественников и прототипов. В выпускаемые промышленностью наборы входят аналогичные детали, из которых монтируют горизонтальные и вертикальные ветки систем. Сборка и установка производится в равное количество этапов и в сходной последовательности.
Однако при изготовлении и монтаже водосточных «конструкторов» из ПВХ неукоснительно учитывается специфическое свойство изделий с полимерной основой. Это характерная нестабильность размеров, проявляемая при изменении температурного фона. Пластмассовые детали способны увеличиваться в линейном направлении при нагреве и возвращаться в прежние геометрические границы при охлаждении.
Предназначенный для работы на улице водосток, естественно, будет охлаждаться зимней порой и подвергаться нагреву жарким летом. Вслед за температурными колебаниями будет удлиняться, затем укорачиваться. Мешать линейным подвижкам, свойственным полимерам, сложно, да и не нужно. К ним надо просто приспособиться. Т.е. учитывать при проектировании и сборке системы указанные качества.
Для сооружения водосточных контуров из ПВХ выпускают специальные компенсирующие и соединительные детали. Они позволяют основным элементам системы удлиняться и укорачиваться без деформаций и повреждений обещанное производителем количество циклов. В их устройстве учтена возможность некоторого передвижения с последующим возвращением на прежнее место.
Кроме описанной особенности у полимерной продукции есть еще одно важное качество, которое необходимо учитывать при креплении водостока из ПВХ к крыше. Это склонность к деформации и к провисанию на длинномерных участках, не имеющих под собой опор
Для того чтобы довольно гибкие пластмассовые водосточные желоба не провисали, шаг установки держателей под них не может превышать 60 см. Иначе горизонтальные участки между кронштейнами станут прогибаться под тяжестью осадков и от собственного веса. В прогибах накопится грязь и станет застаиваться вода, которая в случае заморозков может банально разорвать полимерный желоб.
Греющий кабель в водосточной системе
Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

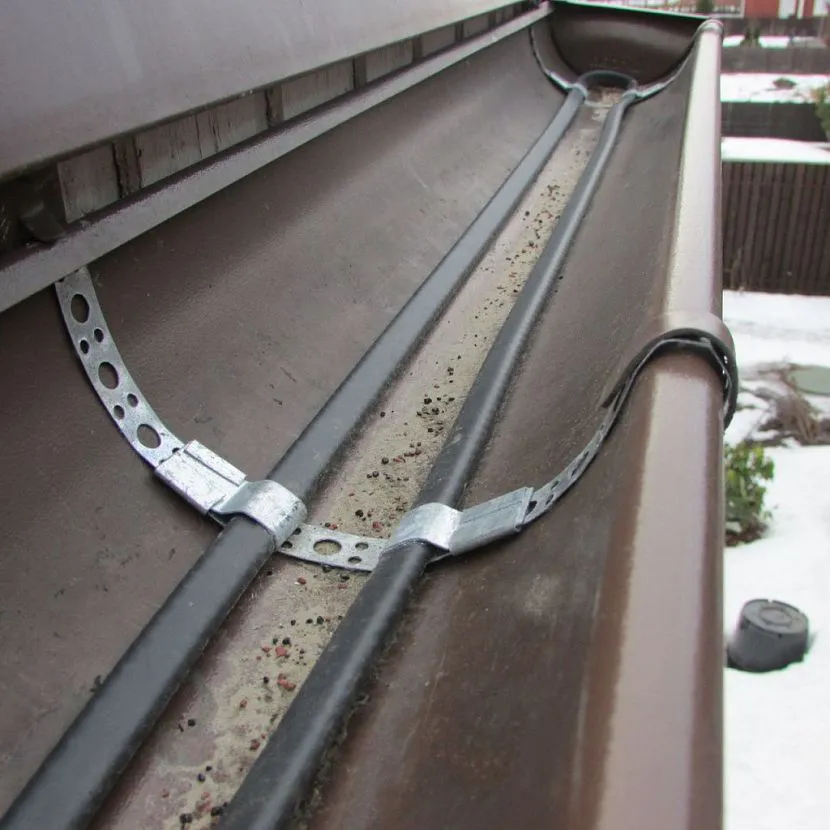

Греющий кабель внутри желоба водосточной системы Источник rooms-styling.com
Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.
Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.
Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.
Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.
Греющий кабель на свесе крыши Источник tiu.ru
Этап 3. Установка водосточных труб
Во время установки водосточных труб особое внимание надо обращать на соблюдение вертикали. Крепление соединительной трубы
Крепление соединительной трубы
Соединительную трубу ставят между двумя коленами в месте изгиба водосточной трубы (при переходе от кровельного свеса к стене дома).
Длина соединительной трубы определяется по месту: к расстоянию между коленами надо прибавить еще 10 см.

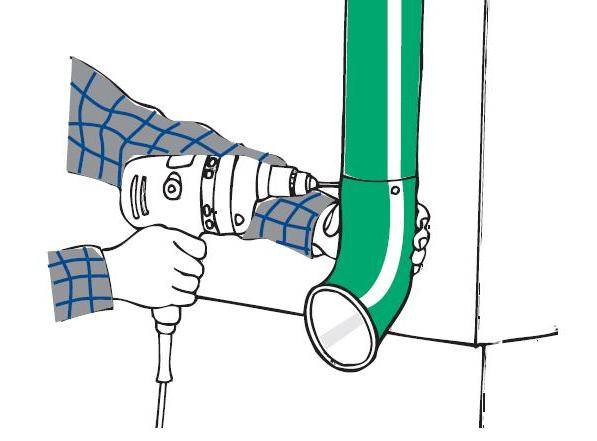

Крепление водосточной трубы с помощью хомутов-держателей
Сначала нужно установить на стену хомуты. Ставят их:
- вверху и внизу водосточной трубы,
- в месте стыковки двух труб.
У системы водослива МП «Престиж» хомуты 2-х видов: для деревянной и для кирпичной стены. Для фасадов с сайдингом используются хомуты для дерева – с лапками-кронштейнами.
Труба в хомуте зажимается при помощи замка-скобы – его устанавливают на место с помощью киянки или ударяют молотком через деревянный брус.
Внизу крепят сливное колено. Расстояние от него до решетки ливневой канализации – не более 300 мм.
В том случае, когда к одному сливу надо подвести две трубы водостока, ставят тройник. У тройника широкий раструб, поэтому подводить трубы можно под разными углами.

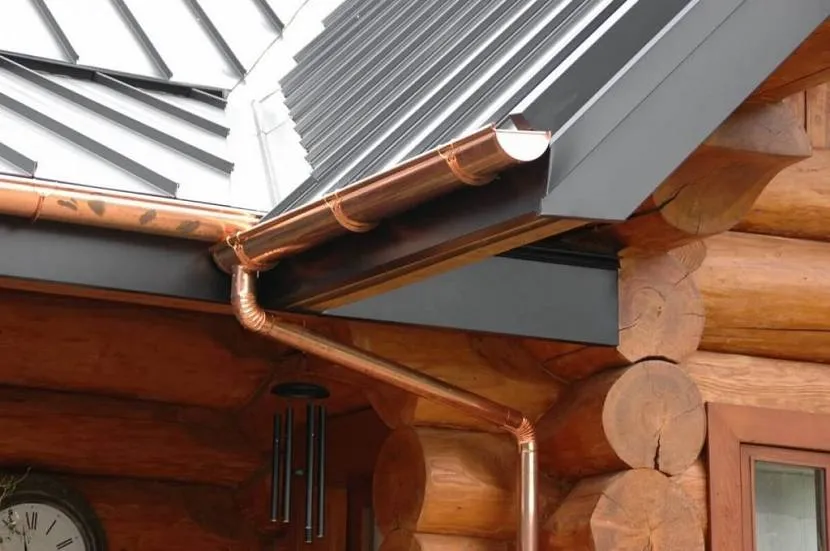

Особенности монтажа водостока для фальцевой кровли
Для монтажа водостока фальцевой кровли выбирают один из способов:
- установка на кровлю
- монтаж подвесного типа
- установка на стену
Выбор обусловлен особенностями конструкции крыши, климатическими условиями, количеством осадков. В регионах с большими объемами выпадающего снега рекомендована установка водостоков на кровлю — они одновременно будут выполнять функции снегозадержателей. Настенные или подвесные системы используются в местностях с относительно теплыми и малоснежными зимами.
Монтаж системы выполняется в соответствии с установленными правилами и нормами. Сама процедура не представляет сложности, но требует знания и соблюдения этих правил. Рассмотрим отдельные аспекты внимательнее.
Уклон
В осенний (или весенний) период объемы влаги начнут увеличиваться, ночью превращаясь в лед. В таких условиях состояние лотков быстро станет неработоспособным.
Кроме того, необходимо учитывать угол наклона скатов (не менее 15°), поскольку от него зависит скорость стока воды в теплое время года и поведение снеговых масс зимой.
Обеспечить уклон в 2° непросто. Он довольно мал (на 1 м длины лотка перепад составляет 2 мм). Однако, сделать наклон больше помешает скат крыши — он горизонтальный, и водосток с увеличенным уклоном будет выглядеть неаккуратно.
Крепления
Крепления водостоков обеспечивают поддержку вертикальных труб и удерживают горизонтальные желоба. Для этих элементов используются разные виды крепежей:
- для труб требуются хомуты на опорах
- для лотков нужны кронштейны в виде крючьев
С опорами для вертикальных элементов все более-менее ясно — их устанавливают на стену, а положение воронки регулируют с помощью фитинга (поворот под 45° с настройкой длины так, чтобы воронка оказалась точно под краем лотка). Горизонтальные кронштейны необходимо устанавливать так, чтобы обеспечивался постоянный уклон в сторону воронки.
Кронштейны крепят к разным поверхностям:
- стропила
- ветровая доска
Выбор подходящего варианта обусловлен особенностями конструкции крыши. Чаще всего кронштейны крепят к ветровой доске.
Желоба
Горизонтальные желоба могут быть изготовлены из металла или пластика. Выбор определяется исходя из декоративных соображений (соответствие по цвету с обшивкой дома), или по условиям эксплуатации (если в регионе бывают сильные морозы, пластиковые лотки могут сломаться).
Монтаж желобов осуществляется так, чтобы стекающая вода точно попадала в них и нигде не протекала мимо. Как правило, их устанавливают по линии капельника, обеспечивая совпадение его края с центральной осью лотка. Такое положение гарантированно создает оптимальные условия для сбора дождевой или талой влаги.
Трубы
Водосточные трубы выполняют функцию организованного спуска воды и направления ее в колодцы ливневой канализации. Одним из основных требований к трубам является правильно определение их диаметра.
При этом, учитывается не полная площадь ската, а только участок, приходящийся на данную трубу (если всего 4 трубы, то общую площадь крыши делят на 4 и рассчитывают исходя из полученного значения). Монтаж труб производится на хомутовые крепления, а для изменения их направления применяют специальные фитинги. Не рекомендуется делать лишних отводов — труба должна быть прямой и строго вертикальной.
Скрытые водостоки
Скрытые водостоки монтируются внутри зданий. Они нужны для вывода дождевой воды прямо в канализационную систему. Этот вариант конструкции используется на городских улицах с отсутствующей ливневой канализацией, или на зданиях со сложной конфигурацией кровли и с большой ее площадью.
Скрытые водостоки устанавливаются в процессе первоначального строительства. Они проходят внутри контура стен, поэтому, поздняя прокладка потребует слишком сложных ремонтных работ. Для установки используются керамические или пластиковые трубы с большим сроком службы. Наружная часть системы выглядит обычным образом, но воронки подключены не к наружным, а внутренним вертикальным элементам.
Устройство кровельных водостоков, их виды.
Создавая проект здания, выбирают оптимальный вариант для устройства водостока, просчитывают особенности монтажа, детали конструкции.
Конструкция водосливной системы включает:
1.систему труб.
2.воронки.
3.фитинги.
4.желоба, которые имеют различную форму:
-в виде полукруга,
-в виде квадрата,
-в виде трапеции.
5.кронштейны с заглушками.
Желоба служат для слива жидкости с крыши в трубы водостока. Части желобов стыкуют между собой с помощью муфт и переходников. На одном крайнем конце желоба устанавливается заглушка, чтобы препятствовать вытеканию воды наружу.
Дополнительные элементы, которые можно установить в водосточной системе:
1.корзинки либо сетки, которые защищают систему от попадания мусора внутрь.
2.ливнеприемники, служат для соединения труб с ливневой канализационной сетью.
3.капельники помогают процессу отведения воды.
Водостоки отличаются способом изготовления:
1.заводская конструкция имеет точные параметры, производится по стандартам. Система легко собирается из разных компонентов, выпущенных одним производителем с разницей во времени.
2.самодельная конструкция считается бюджетным вариантом. Водостоки изготавливают по произвольной схеме, которая удобна в конкретной ситуации. Позволяет создать неповторимый вид водостоку. К недостаткам относят постоянный ремонт системы, если она выполнена и установлена своими руками. Как правило, все элементы изготовлены из оцинкованной стали, а он имеет свойство быстро прогневать. При монтаже возникают сложности в стыковке деталей.
Материал изготовления также отличается, чаще всего встречается:
-из пластика.
-из металла.
Особенности установки водостока.
Монтаж начинают с установки по всей длине крыши желобов, детали конструкции соединяются уголками снаружи и внутри. Кронштейны, на которых держатся желоба, крепят на лобовую доску с помощью стропил и на саму стену.
Внимание! Желоба кладут нахлестом, уплотняя стыки уплотняющими резинками, чтобы обеспечить герметичность. Середина желоба должна соответствовать краю крыши
Желоб надо укладывать с наклоном, равным минимум двум миллиметрам, максимум пять миллиметров
Середина желоба должна соответствовать краю крыши. Желоб надо укладывать с наклоном, равным минимум двум миллиметрам, максимум пять миллиметров.
Выпускную воронку желоба оснащают защитной сеткой.
Трубопрокат и воронку стыкуют при помощи колена, оно служит помощником, когда надо обогнуть выступ строения. Слив монтируют на каждой трубе снизу, примерно на двести миллиметров отступая от почвы.
Для того, чтобы система водостока служила много лет, за ней следует ухаживать, прочищая засоры. При этом нельзя применять острые предметы, стоит пустить воду из шланга, чтобы промыть и прочистить трубы.
Если рядом растут деревья, то необходима установка решеток для защиты от листьев, веток.
Перед монтажом системы, изучают разновидности конструкций, выбирают материал для водостока. Лучшим решением считается применения металлических изделий, покрытых полимером сверху.
Последовательность проведения монтажа водосточной системы
В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первые две доски обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны используют короткие крюки с креплением на лобовую доску.
Установка кронштейнов на лобовую доску Источник krovelson.ru
Крепление кронштейнов к обрешетке
Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.
Кронштейн с длинной ножкой Источник www.braersnab.ru
Важно при установке придерживаться строго двух параметров:
- расстояния между крепежными изделиями;
- расстояние от середины крюка до края свеса крыши.
Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.
Установка и крепления кронштейнов к обрешетке Источник grandline.ru
Крепление к стропильным ногам
Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.
Кронштейн с повернутой на 90° ножкой Источник profiroof.com
Крепление к лобовой доске
На одном из верхних фото уже показано, как крепить кронштейны желоба к лобовой доске. Для этого используются короткие крюки, но с площадкой, в которой сделаны монтажные отверстия.
Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.
Монтажная планка с кронштейнами для желобов Источник oookifa.com
Другие варианты
Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.
Крепление к подшивке свеса крыши Источник ms.decorexpro.com
Установка выпускной воронки
После того, как установка крюков для водостока «Металл Профиль» завершена, можно ставить на них желоба. Однако прежде чем вы установите все лотки на свои места, в некоторых из них нужно заблаговременно вырезать отверстия под выпускную воронку. Ширина этого выреза, как правило, не меньше 10 см. При этом, до края жёлоба должно оставаться как минимум 15 см.
Важно: При резке водосточных элементов не используйте болгарку! Ею вы сожжёте полимерное покрытие на водостоке, и в повреждённых местах может быстро начаться коррозия. Запаситесь ножовкой и ножницами по металлу
Теперь присоединяем сами воронки. Переднюю сплошную часть цепляем под внешний загиб жёлоба. Затем прижимаем воронку к лотку и загибаем зубцы на противоположной стороне жёлоба.
Чтобы мелкий мусор и листва не попадали в водосточную трубу, на воронки можно установить пауки – специальные задерживающие сетки. Но не забывайте их периодически прочищать, хотя бы раз в сезон, иначе пропускная способность водостока резко упадёт.
Характеристики водосточной системы ИНСИ
Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель.
Водосточная система с диаметром трубы 150 мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы – не далее 2 м друг от друга.
Водосточная система с диаметром трубы 100 мм позволит отвести дождевую воду с 52 квадратных метров ската. Держатели желобов монтируются на расстоянии не далее 0,9 м друг от друга (расчётное расстояние – 0,75 м), держатели трубы – не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух.
В случае угрозы промерзания водосточной системы рекомендуется использовать системы подогрева желобов и труб.
При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 5%.
1 – Заглушка желоба2 – Держатель желоба3 – Желоб4 – Соеденительный элемент желоба5 – Патрубок6 – Колено угловое7 – Труба8 – Держатель трубы9 – Сливное колено
Чем крепить сайдинг
Крепежные материалы не менее важны, чем утеплитель и облицовка. Вам потребуются:
- строительные скобы;
- универсальные прямые подвесы;
- несущие элементы в зависимости от того, крепится ли облицовка к металлическому профилю либо деревянным рейкам;
- дюбеля;
- саморезы;
- бутиловые ленты;
- утеплитель и сам сайдинг.
При монтаже можно использовать обычную отвертку, но проще будет применить шуруповерт. Также вам понадобится перфоратор. Какими саморезами пользоваться – зависит от пожеланий владельца здания. Они могут быть стальными, алюминиевыми и оцинкованными. Лучшим выбором станут саморезы с устойчивым к коррозии покрытием.
Основные размеры
Среди изделий с прямоугольным и круглым сечением можно выделить такие основные типоразмеры:
- 76 на 102 мм. Длина равна 250 см. Толщина стали 0,5 мм;
- Диаметр 10 см. Длина 250 см. Толщина стали равна 0,6 мм;
- Желоб водосточный с прямоугольным сечением и размерами 86 на 127 мм. Длина равна 3 метрам. Толщина стали равна 0,5 мм;
- Колено трубы с прямоугольным сечением 76 на 102 мм. Длина 40 см. Толщина стали 0,5 мм;
- Воронка водосточная с прямоугольным сечением 76 на 102 мм. Толщина стали 0,5 мм;
- Держатель желоба, рассчитанный на максимальный диаметр желоба в 125 мм, имеет толщину листа заготовки в 0,6 мм;
- Держатель желоба для желоба с прямоугольным сечением 102 на 76 мм имеет толщину листа заготовки в 0,6 мм;
- Заглушка желоба для круглого сечения диаметром 125 мм имеет толщину в 0,6 мм.
И этот список далеко не полный, так как сегодня промышленность выпускает огромное разнообразие типоразмеров различных элементов систем отвода жидкости. Это касается и всех элементов с круглым сечением, и всех элементов с прямоугольным сечением.
Все приведенные выше изделия, а также иные подобные, выпускаются по одному и тому же стандарту.
Полезные советы
Маленькие хитрости позволят организовать отвод дождевой воды и талого снега эффективнее.
- Расположение вертикального стояка в строениях с длиной стены более 15 м целесообразнее в центре. Это позволит делать уклон от угла дома к середине.
- Специальная краска с защитными свойствами в баллонах позволит продлить срок службы металла в местах повреждения и сколов защитного покрытия.
- Использование сеток, устанавливаемых по периметру лотков или в воронку, предотвратит забивание водостока.
- Необходимо организовать отход воды от дома с помощью ливневой системы или емкости для сбора воды.
- Для районов с агрессивными климатическими условиями актуально применения устройств антиобледенения.
Такие тонкости предотвратят необходимость замены водостока раньше заявленных производителями сроков.
Разновидности современных водосточных систем по материалу изготовления
Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома.Кроме того слой краски обладает защитными свойствами, что увеличивает срок службы системы. Наиболmie. Долговечность обеспечивает двустороннее полиуретановое покрытие нанесенное на оцинкованную сталь с классом цинкования 275 г/м².
Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. Для систем эконом класса может использоваться сталь с односторонним покрытием и классом цинкования 140 г/м². Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.
Водосточная конструкция из пластика Источник grandline.ru
Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.
Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.
Медный водосток Источник pinterest.com
