Изготовление фальцевой кровли своими руками

О материале, который используется при устройстве фальцевой кровли.

Так же фальцевые называют кровли из листовой и рулонной оцинкованной стали, с полимерным покрытием и без. Имеют место применение в данной кровли цветных металлов: меди, алюминия, титан-цинка, такие крыши очень дорогие, но благодаря антикоррозийной устойчивости срок службы до 90 и более лет.

Фальцевые картины — это лист рулона прокатанный через станок, который приобрел нужную для нас форму и загибы профиля, для будущего крепления.
Фальцевые панели изготавливают из оцинкованной стали с толщиной до 0,7 мм. Ширина листа на выходе может быть различной к примеру 545 или 345 мм с ребрами жесткости или без. Как мы и говорили благодаря станкам, приспособлениям можно изготовить картины и узлы под самые сложные конструктивные формы крыши (к примеру при устройстве фальцевой кровли на куполах церквях).
Станок можно привести прямо на объект заказчика, произвести необходимые замеры и начать делать фальцевые картины прямо по месту и размеру. Еще одним преимуществом данной кровли в отличии от всех остальных металлических покрытий, то здесь практически нет ограничений по длине фальцевой панели, ограничением является вся длина рулона в «бабине».

Подгоняя фальцевые картины по всей длине, можно избежать поперечные нахлесты торцов листов. Что приводит к повышению скорости монтажа фальцевой кровли и соответственно ее стоимости. Если пришлось бы стыковать, то нужно будет в этом случае использовать шов — двойной лежачий фалец, что бы не мешать потоку дождевых осадков спускаться по наклону картины вниз в желоба.

На российском рынке имеет место быть Кликфальц, который изготавливается в заводских условиях, крепление происходит без кляммера, за счет линии с отверстиями по зоне замка шва. Такой вид картин называют еще самозащелкивающиеся, при проведении работ по устройству не нужно специального инструмента для прокатки и загиба швов фальца.

Минус такого материала это его стоимость, и если вы например ошиблись в расчетах на стадии формирования сметы, то на заводе вам сделают, так как вы заказали. Соответственно это повлечет за собой дополнительные издержки, а обычная фальцевая кровля изготавливается прямо на месте проведения работ.

Поэтому здесь нужно будет принять решение наиболее подходящее под ваш объект, с ориентацией на присутствие сложных элементов в конструкции крыши.

Так же хотелось бы поговорить о лакокрасочном покрытии и составе металла, который используется при производстве фальцевой кровли:

Монтаж своими руками

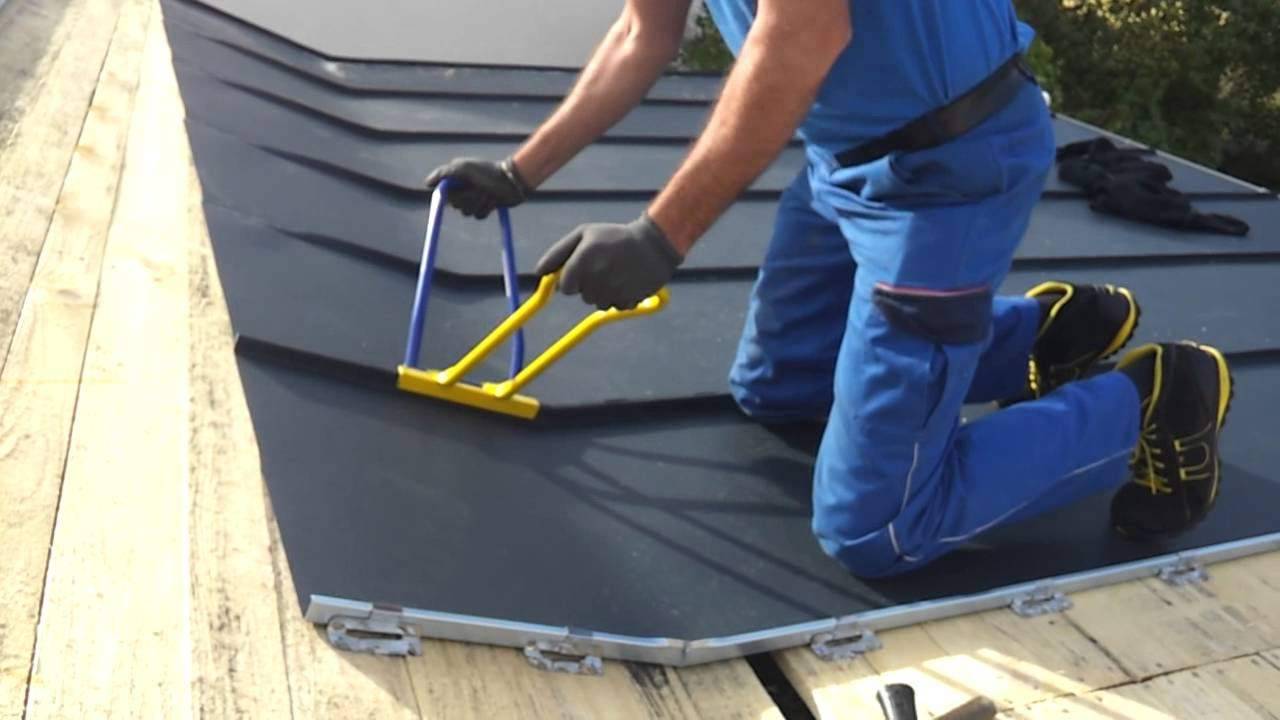

Для стандартного соединения панелей надо приобрести машинку для закатывания фальцев. Не трудитесь заменить ее сподручными средствами, от этого может нарушиться технология, пострадает качество всей крыши. Если нет возможности или желания обзаводиться машинкой, используется самозащелкивающаяся фальцевая кровля с кромками, на которых уже сформирован специальный замок. Данный вид листов упрощает монтаж, ускоряет работы в несколько раз. Замок состоит из запирающего зуба, который охватывается крючком, когда одна металлическая полоса накладывается на другую. Остается лишь защёлкнуть систему, на что уходит буквально несколько секунд.

Инструменты для работы

Для монтажа фальцевой кровли понадобятся следующие инструменты:

  • шуруповерт
  • ножницы по металлу
  • молоток, киянка, клещи
  • пистолет для герметика
  • фальцезакаточная машинка

Крепление делают к металлической или деревянной обрешетке, сплошной или с шагом не более 40 см. Обязательно предусматривается гидроизоляционный слой. Стандартные габариты листов для монтажа фальцевой кровли:

  • ширина 465 мм
  • высота кромок (замков) 40 и 45 мм

Самозащелкивающаяся технология делает фальцевую кровлю в целом дороже, но простота монтажа и гарантированное качество соединений приводят к настоящей экономии устройства крыши.

Актуально: медная кровля

Материалом покрытия не всегда выбирают нержавеющую сталь. Большим сроком службы и прочностью отличается медная фальцевая кровля, благодаря свойствам данного металла. Первое время он выделяется характерным блеском, затем покрывается патиной и обретает благородный оттенок. Медь не разрушается в течение сотни лет, такая кровля с фальцевым соединением станет по-настоящему долговечной.

Особенности крепления: кляммеры

Независимо от металла изготовления фальц разделяется на следующие виды:

  • стоячий
  • лежачий
  • с ребром жесткости
  • с кляммерным креплением

При помощи кляммеров делают монтаж панелей обоих типов: самозащелкивающиеся и с применением инструмента. Кляммер в фальцевом соединении позволяет прикреплять металлические панели к обрешетке абсолютно незаметно. Он бывает 2-х видов: подвижный и неподвижный. Первый используют для листов длиной более 8 м, а второй для коротких листов (до 8 м). Непосредственно крепление делают саморезом с пресс-шайбой. Самым надежным считается стоячий двойной фальц. Его делают двойным загибом кромок, благодаря которому он отличается внешне: получается характерное выпуклое продольное соединение.

Особенности монтажа

Первую и все следующие панели располагают нижним замком в сторону следующего монтажа. Работы проводят снизу вверх, расстояние между продольными стыками составляет 40 см. Нет принципиального правила, с какой стороны начинать монтаж: слева направо или справа налево. Главное — соблюдать расположение нижнего замка. Для металлической обрешетки берут саморезы 4,8х20 мм, для деревянной 4,8х35 мм. Если обрешетка сплошная, крепление проводится на расстоянии не менее 40 см; если обрешетка разреженная, крепление делают в каждый ряд. В местах примыкания листов к трубам и стенам используют пристенный профиль.

Для монтажа и ремонта

Монтаж или ремонт фальцевой кровли невозможно произвести без полного комплекта специального инструмента. Про стоимость фальцевой кровли мы написали отдельный обзор, и про разновидности фальц кровли тоже. Качество работы, герметичность соединений, долговечность службы покрытия — все эти параметры напрямую зависят от наличия соответствующих приспособлений и от квалификации специалистов, использующих фальцевый инструмент для кровли в работе.

Состав комплекта во многом зависит от типа кровли и способа соединения кромок, но в любом случае приходится соединять некоторые участки вручную, с использованием всех необходимых устройств. Рассмотрим наиболее распространенные из них:

Киянка кровельная

Кровельная киянка — это необходимый для кровельщика инструмент, который имеет множество вариантов формы:

  • круглые
  • прямоугольные
  • клиновидные
  • малые
  • большие
  • со скошенной рукоятью
  • безотбойные

Они изготавливаются из пластика или из дерева и применяются для ручного формирования фальца по соответствующему шаблону. В продаже имеется масса предложений от разных производителей, пользователь ожет выбрать наиболее удобный и подходящий для него вид инструмента.

Ножницы кровельные

Ножницы — важный инструмент для фальцевой кровли, используемый во всех случаях оформления завершающих участков полотна, соединения с поперечно направленными картинами и в других случаях. Существуют разные типы ножниц по металлу:

  • пеликаны
  • просечные
  • вырубные
  • фигурные
  • подрезные
  • проходные

Кроме этого, есть универсальные ножницы, способные выполнять любую из специализированных операций. Особенностью профессионального инструмента является способность «закрывать» срез слоем цинка, стягивая защитный слой и соединяя его вместе

Отрезанная кромка оказывается защищенной от контакта с влагой, что важно для сохранности полотна

Клещи кровельные

Иное название кровельных клещей — хапы. Они необходимы для большинства операций, выпускаются в разных видах:

  • конвертные
  • рамочные
  • кромочные
  • «попугаи» (используются для вскрытия фальца во время ремонтных работ)
  • большие малые

Существуют модели, предназначенные для выполнения специальных видов соединения:

  • прямые клещи используются для формирования фальцевого соединения
  • изогнутые клещи служат для отделки фасонных элементов, изготовления гребней или окантовки изгибов

Привести полный перечень видов клещей практически невозможно. Это универсальный и многофункциональный инструмент для фальцевой кровли, купить который можно в специализированных магазинах. Их производят различные фирмы, выбор весьма велик и может удовлетворить любые запросы.

Оправки для формирования фальцев

Оправка — это специализированный инструмент, предназначенный для формирования фальца при ручном соединении. Существует множество разновидностей оправок, Отличающихся по размеру и форме опорного бруска. Каждый вид может обеспечить только один вид соединения, отсюда и разнообразие форм и размеров.

Для разных типов фальца или формы шва существуют прямые и радиусные виды оправок, высокие или низкие, предназначенные для формирования первичного или вторичного загиба соединения. Цены на оправки довольно высоки. Не каждый мастер может позволить себе иметь большой набор подобных приспособлений, особенно, если он не занимается кровельными работами на профессиональном уровне.

Кровельные рамки, ручные листогибы

Помимо двойных рамок для фальца существуют рамки для карнизов, которые используются при оформлении нижнего свеса кровельного полотна. Качественные рамки стоят дорого, поэтому приобретать их целесообразно только для постоянного использования в рабочем режиме.

Свойства и особенности фальцевой кровли

В течение многих веков такая кровля олицетворяла собой достаток и престиж. Фальцевой кровлей увенчаны многие известные старинные постройки. Ее использовали при возведении замка Нойшванштайна, Екатерининского дворца, Кельнского собора, Эрмитажа и многих других архитектурных шедевров.

Фальцевые кровли пользовались традиционной популярностью в европейских странах, а также в Российской империи. Поэтому сегодня кровельные системы такого типа часто используют при проведении реконструкционных работ. Это помогает точно передать историческую достоверность реконструируемых зданий и возвратить им былую красоту.

С годами технологии изготовления этого вида кровельного покрытия изменились. Более совершенным стал и используемый во время работ материал. Металлические листы стали более тонкими и получили защитное покрытие. Они поставляются в рулонах, поэтому более удобны в работе и позволяют изготавливать кровлю крыш любой конфигурации. Особенно популярной стала данная технология после изобретения двойного фальца. Современные кровельные настилы экономичны, высоко технологичны и визуально привлекательны. С помощью выпускаемых сегодня фальцевых панелей можно укрывать крыши простой или сложной формы любых площадей, форм и рельефов.

Фальцевая кровля – прочное, износостойкое, надежное в использовании покрытие из меди, алюминия, цинкового сплава либо оцинковки. Оно состоит из отдельных панелей, для изготовления которых используется рулонный либо листовой прокат. Отдельные металлические фрагменты соединяются друг с другом при помощи специальной технологии – фальцевания. От этого и произошло название данной разновидности кровельного покрытия.

Фальцевые кровельные системы обладают следующими преимуществами:

  • привлекательный вид;
  • простота укладки;
  • долговечность;
  • прочность, практичность в использовании;
  • доступная стоимость.

Фальцевая технология, используемая людьми в течение многих столетий, остается востребованной и в наши дни. Крыши, изготовленные по этой технологии, сегодня можно увидеть не только на старых, но и на многих современных домах.

Как устроена фальцевая кровля?

Каркас крыши состоит из стандартных слоев кровельного пирога: стропила, ветрозащитная мембрана, обрешетка, контробрешетка. Лицевое покрытие — рулонная сталь — выбирается с оцинковкой или полимерным слоем. Второй вариант дает возможность подобрать оттенок крыши, хорошо гармонирующий с домом, ландшафтом.

Сталь настилается продольными полосами, но не обязательно, чтобы они были цельными. Для горизонтальных соединений применяется специальный вид фальцев: лежачий. Он плоский и практически не виден со стороны. Продольные края соединяются стоячим фальцем, образующим выпуклую кромку сложного соединения. Такое устройство фальцевой кровли обеспечивает дом долговечной конструкцией со сроком гарантии до полувека. Также фальцевый замок разделяется на одинарный и двойной: более простой и усложненный.

Преимущества и области применения

Листовая сталь — недорогой материал, с которым несложно работать. Один человек с помощником способны покрыть крышу данным способом, надо лишь обеспечить подъем листов наверх. А строительная бригада способна справиться с таким покрытием за 2 дня. Низкая стоимость и высокое качество сделали возможным ее применение для ремонта жилых, общественных зданий, а также для покрытия новых домов. Возможность осуществить монтаж самостоятельно и быстро сделала фальцевую кровлю популярной в частном малоэтажном строительстве.

Передовые изготовители фальцевой кровли

Надежность, герметичность, практичность в использовании фальцевых соединений обусловили высокую популярность таких конструкций в частном и общественном домостроении. Сегодня на рынке стройматериалов представлена отечественная и зарубежная продукция от разных производителей. Ведущие места занимают следующие компании-изготовители:

  • Санкт-Петербургский завод Grand Line. Выпускает высококачественную фальцевую кровлю с прошивкой полотен авто фальцем и двойным фальцем. Продукция этой компании снабжена дополнительными ребрами жесткости. Они делают длинные кровельные картины более прочными и долговечными в использовании, избавляют их от бликов и деформаций.
  • Компания из Финляндии Rannila Steel Oy. Работает на рынке кровельных материалов более пятнадцати лет. Производит фальцевую кровлю под брендом Ruukki, характеризующуюся безупречным качеством и изысканным видом.
  • «Инси» (Россия). Этот производитель выпускает фальцевую кровлю более двадцати пяти лет. Его продукция подходит для кровель с разными углами уклона.
  • Tata Steel Europe. Данная компания выпускает кровельные материалы под брендом Kalzip. Продукция этого производителя характеризуется отличными теплотехническими и акустическими характеристиками. В некоторые панели производитель встраивает фотоэлементы, позволяющие получать энергию, идущую от солнечных лучей.
  • «Имада» (Беларусь). Для изготовления своих фальцевых картин этот белорусский производитель использует сырье авторитетных сталелитейных гигантов, как компании ThyssenKrupp из Германии, ArselorMittal из Бельгии.
  • Blachy Pruszynski. Это польский производитель, выпускающий фальцевую кровлю из оцинкованного металла под маркой Retruline.

Пирог фальцевой кровли имеет особую многокомпонентную структуру. В него входят следующие составляющие:

  • металлические панели, которые скрепляются между собой каким-либо фальцевым соединением и прикрепляются к обрешетке при помощи кляммеров;
  • сплошное основание под титан-цинк и медь из досок, стружечных плит либо специальной влагостойкой фанеры;
  • деревянная обрешетка, сделанная из стойких пород древесины;
  • контррейки;
  • утеплитель;
  • проложенный по стропилам повышающий брус;
  • гидроизоляционный слой;
  • пароизоляция, подшивка потолка.

При монтаже фальцевой кровли необходимо обратить внимание на следующие моменты:

  • для закрепления вокруг выступающих конструкций панелей можно использовать только жесткие кляммеры;
  • при расчете нужного числа кляммеров следует учитывать региональную ветровую нагрузку, в коньковых и карнизных узлах число кляммеров следует удваивать;
  • если желоб имеет длину более восьми метров, картины нужно соединять с помощью двойного лежачего фальца и использовать при этом герметизирующие прокладки;
  • если уклон кровли невелик, фальцы необходимо герметизировать по всей их длине;
  • металлические крепежные элементы и детали кровли должны быть сделаны из материалов, обладающих совместимыми свойствами.

Ведущие производители фальцевой кровли

Рулонная технология создания фальцевых кровель, а также герметичность и надёжность самого фальцевого соединения объясняют растущую популярность этих конструкций как для жилых и административных городских объектов, так и для частного домостроения. В настоящее время на отечественном рынке широко представлена продукция российских и зарубежных производителей, среди которых лидирующие места по праву занимают следующие компании.

Завод Grand Line (Санкт-Петербург) — специализируется на изготовлении фальцевой кровли с прошивкой картин двойным фальцем и автофальцем, а также наличием гвоздевой полки для быстрой и удобной фиксации металлических фрагментов к обрешётке. Продукция Grand Line рассчитана на широкий круг потребителей — от картин Profi с дополнительными рёбрами жёсткости, существенно повышающими звукоизоляционные свойства металла, что весьма актуально для длинных полотен, до кликфальцевой кровли Mini с уменьшенной шириной панелей, предназначенной для малых архитектурных форм. Цена колеблется в пределах 350–800 р./м².

Кровля Ruukki появилась на рынке в 2004 году. Под этим брендом выпускается продукция старейшей всемирно известной компании Rannila Steel Oy (Финляндия), завоевавшей признание застройщиков надёжностью и безупречным качеством своих изделий. Отличием кровли Ruukki является толщина цинкования — 275 г/м², что гарантирует долговечность покрытия — 40 лет для стали и 25 лет для полимерного слоя. Но это же диктует и цену — от 900 р./м² за серию Classic C с полиэстеровым наслоением до 1800 р./м² за Classic Silence с покрытием Pural Matt 50 мкм.

Компания «Инси» (Россия) занимается фальцевой кровлей с 1994 года. Её продукция рассчитана на покрытие кровель с разным уклоном — от 3º для серии Standart до 25º для моделей типа Classica, Elegant, Pragmatic. Особенностью «Инси» является симпатичная ценовая политика — 400–600 р./м² и множество цветовых оттенков по системе RAL.

Торговая марка Kalzip — подразделение Tata Steel Europe — с 1968 года производит алюминиевые кровельные и фасадные системы. Продукция Kalzip — новые идеи в архитектуре с неограниченным разнообразием форм, а также великолепными акустическими и теплотехническими показателями. Возможна укладка панелей Kalzip на холодных и тёплых кровлях с уклоном от 1,5º. Высоко котируются на мировом рынке кровельные системы со встроенными фотоэлементами для получения энергии из солнечных лучей. Цены на оригинальную продукцию Kalzip не афишируются, поэтому информации по этому вопросу нет

Но надо полагать, что с такими возможностями обустройство фальцевой кровли обойдётся недёшево.

Заслуживает внимание продукция ПО «Имада» (Беларусь), выпускающего фальцевые картины из проката известных сталелитейных гигантов — ArselorMittal (Бельгия) и ThyssenKrupp (Германия), а также фальцевая кровля RetroLine (компания «Прушиньски»).

Кровельный пирог

Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести обрешетку, утеплитель, а также качественную гидроизоляцию. Отсюда и название кровельного пирога – он состоит из большого количества слоев. Если пирог обустроен правильно, можно избежать большого количества разных проблем. Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.

ОБРАТИТЕ ВНИМАНИЕ!

Обустройство пирога требует особого внимания, так как ошибки в процессе проектирования того или иного слоя серьезно снизит общие показатели прочности, а также долговечности конструкции.

Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная вентиляционная система. Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий. Деревянная обрешетка справится с данным процессом идеально.

Кровельный пирог

Картины и фальцы

Чтобы фальцевая кровля представляла собой сплошное покрытие на всю длину ската, отдельные листы с помощью фальцевого замка соединяют в картины, а их, в свою очередь, скрепляют друг с другом. Что же такое картина и фальц?

Картина — элемент кровли, кромки которого подготовлены для соединения.

Фальц — особый вид шва, образующийся при соединении листов металлического кровельного материала. Различают несколько видов фальцев: одинарные, двойные, лежачие и стоячие. Лежачие фальцы используют для горизонтального соединения листов кровли, а стоячие — для скрепления вертикальных (боковых) полос кровельного материала.

Виды фальца

Фальцы выполняют (закатывают) вручную специальным инструментом или более современным способом — электромеханическими закаточными устройствами. Самозащелкивающиеся фальцы герметично соединяют листы кровли без применения инструмента. Но самым надежным считают двойной стоячий фальц. Именно этот вид шва чаше всего используют на фальцевых кровлях за рубежом.

Современное оборудование для закатки фальцев позволяет делать картины любой формы: конусные, радиусные и другие, поэтому фальцевая кровля подходит для крыш разной конфигурации. При этом фальце — вый шов может иметь толщину 5 мм и высоту 30-70 мм в зависимости от уклона крыши.

В ендовах фальцы одного ската должны быть на тех же уровнях, что и фальцы второго ската

Основные моменты монтажа

Инструкция по монтажу фальцевой кровли начинается с необходимости выбора обрешетки. Обрешетка может быть выполнена из металлического профиля, доски, деревянного бруса, которые крепятся снизу вверх с определенным расстоянием. Обрешетка должна иметь максимально ровную, без выступов и углублений, поверхность.

Этапы монтажа фальцевой кровли:

Схема этапов монтажа фальцевой кровли.

  1.  На стропильные фермы укладывают изолирующее покрытие. Легкая обрешетка обеспечивает достаточную вентиляцию.
  2. Обрешетка выполняется с межцентровым расстоянием 400 мм.
  3. Установка гребня кровельного листа.
  4. Кровельные листы лучше подавать на крышу по одному.
  5. Карнизный нащелыник устанавливают до монтажа листов.
  6. На конек укладывают опорную планку.
  7. На месте штабеля укладывают опорную планку шатровой крыши.
  8. Для равномерного, симметричного расположения стыков первый и последний листы обрезают, а затем устанавливают, как показано на рисунке.
  9. Основание ендовы наглухо обшивают досками.
  10. После обрезки край заворачивают чуть кверху.
  11. Листы кровли выравнивают с нахлестом в 40 мм от линии свеса.
  12. На карнизе и коньке листы крепят к нижней и верхней обрешетке.
  13. В торцевой часта крепление нащельника и скатов выполняют при помощи шурупов с шайбой и уплотнительной прокладкой.
  14. Двускатный нащельник крепят шурупами к гребню каждого стыка.
  15. Снеговые барьеры и кровельные мостки крепят к стыку кровельных листов.
  16. Продольную стыковку кровельных листов выполняют с нахлестом.

Такие узлы фальцевой кровли, как конек и ребра, просто обязаны быть прямолинейными, а карнизный свес (нижняя доска) – прямой. Обрешетка, если она выполнена из древесины, должна быть пропитана антисептическим средством или окрашена, это продлит срок ее эксплуатации. Карнизы необходимо закрепить вдоль нижних краев скатов перед выполнением монтажа фальцевых листов. При необходимости установки водостока держатель желоба нужно установить перед монтажом карнизов. Также перед началом монтажа фальцевых панелей на обрешетку крепятся ендовы, а по стропилам необходимо уложить пленку.

При выполнении продольных стыков листы необходимо крепить снизу вверх. При наличии ската длиной больше 6 метров его нужно делать составным. В обратном случае транспортировка и монтаж листов может вызвать некоторые неудобства. Листы кровли монтируются по длине с нахлестом. При этом с внешней стороны подрезается замок фальца (нижний). Фронтон монтируется так, чтобы был накрыт фальц. Крепится он в нижнюю отгибку с использованием кровельных саморезов, которые имеют уплотнительную прокладку.

Фальцевые кровли кровли отличаются высокой герметичностью и теплоизоляцией.

Конек должен быть установлен на верхней грани скатов, на уже смонтированный настил. Конек может быть фасонный или плоский. При монтаже холодной кровли, которая имеет уклон более 25°, для его крепления применяются кровельные саморезы. В том месте, где крыша примыкает к трубам, слуховым окнам или стене, необходимо установить пристенный профиль. Он накладывается на фальцевые панели и крепится к стене.

Довольно серьезные изменения внесены в технологию устройства и монтажа медной кровли. Стало возможно применение закаточной машинки. Исходя из этого, значительно улучшилось качество кровельных работ. Даже при небольшом уклоне кровли гарантируется высокая герметичность шва. Срок эксплуатации медной кровли составляет более 100 лет. Такая крыша не нуждается в специальном уходе и с легкостью поддается ремонту. Для укладки медной ленты используется только лишь сплошная обрешетка, это обязательное требование, которое обеспечивает наибольший срок эксплуатации кровли.

Как и любой другой вид крыши, фальцевая кровля также имеет свои нюансы монтажа:

  • фальцевая кровля может иметь любой уклон, но если угол менее 14°, то укладывать металл необходимо на сплошное основание;
  • использование силикона при выполнении обжима фальцев существенно увеличивает надежность всей кровли;
  • расходные материалы, используемые при установке кровли, в обязательном порядке должны быть изготовлены из металла, который аналогичен материалу покрытия.

Исходя из вышеизложенного, следует выделить, что монтаж кровли с применением фальца – довольно-таки непростой процесс, но, имея необходимый инструмент и изучив немного теории, можно с легкостью выполнить монтаж фальцевой крыши своими руками. Глаза боятся, а руки делают.

Молниезащита металлических кровель

Молниезащиту на кровле из металла можно не устанавливать. Однако из-за отсутствия молниеприемников у домовладельцев могут появиться проблемы с различными надзорными строительными органами. Металлическая кровля иногда выполняет сама функции молниеприемников, но для этого все выступающие ее элементы (в т.ч. неметаллические) должны иметь соединения с кровлей, иначе у всех кровельных элементов должен быть хороший контакт по всей кровельной поверхности.

Важно придерживаться технологии строительства металлической кровли, чтобы она прослужила домовладельцу как можно дольше

Мастер-класс: как изготовить и установить обрешетку

Теперь покажем вам на практике, как сделать обрешетку под профнастил самостоятельно. Существует определенная разница в технологии, если вы строите холодную крышу с чердаком или теплую для мансарды. Так, для холодной крыши достаточно будет уложить плотную ветро-гидроизоляцию и зафиксировать поверх обрешеткой. А для обустройства крыши обычной беседки подходит и вариант попроще:

Для мастерской или небольшой бани обрешетку уже необходимо делать по всем правилам:

Если речь идет об утеплении скатов, такая гидроизоляция должна быть «дышащей». Для этой цели советуют использовать современные супердиффузные подкровельные мембраны, обладающие высокой паропроницаемостью.

Даже если сейчас вы строите именно холодный чердак, поступите именно так. Со временем, когда вы поймете, насколько ценны дополнительные жилые метры, вы захотите сделать чердак жилым, и в таком случае вам остается только утеплить наклонные стены изнутри – и все готово. А вот если на скаты под обрешетку была уложена не дышащая гидроизоляция, работы будет много.

Кроме того, супердиффузионная подкровельная мембрана не требует устройства специального вентиляционного зазора между утеплителем и пленкой, как это необходимо с пленками низкой паропроницаемости

Только будьте внимательны: у мембран с высокой паропроницаемостью есть лицевая и изнаночная стороны, важно их не перепутать

Внешнюю сторону часто делают цветной, с фирменной разметкой. Кроме того, обычно мембрану скручивают в рулоны так, чтобы ее было удобно раскатывать на стропилах. Поэтому первым делом вдоль карнизного свеса прибейте две доски 50х50 (50х100) и 32х50 (32х100) мм, одну на другую, и поверх этих досок уложите гидроизоляцию.

Первый слой мембраны нужно раскатать вдоль свеса крыши так, чтобы край спускался как раз в водосточный желоб. Нахлест полос – 10-15 см, ориентируйтесь на линии, которые отмечены пунктиром на рулоне:

Далее поверх гидроизоляции прибейте спадающие бруски контробрешетки 50х50 мм. Это нужно обязательно сделать! Ведь крыша из профнастила должна быть вентилируемой (помните о конденсате и коррозии), вот как раз эти бруски и создадут вентиляционный зазор.

Закрепите контробрешетку саморезами по дереву или оцинкованным гвоздями. Неоцинкованные метизы не используйте, т.к. из-за коррозии деревянные бруски начнут гнить.

А карнизный свес чаще всего закрывают вентиляционной сеткой. На этом этапе установите водосточную систему.

Теперь уложите бруски обрешетки под конек, и также накройте гидроизоляцией. Переходим к строительству обрешетки. Для этой цели прикладывают металлическую планку, под нее вбивают гвозди и растягивают разметочную шнурку. Это – самый проверенный способ ровного монтажа.

Доски или бруски обрешетки нужно располагать строго параллельно карнизу, и крепить к основанию гвоздями, скобами или саморезами. Двигайтесь по направлению снизу вверх, крепя каждый брусок к каждому стропилу на один гвоздь или скобу.

Если обрешетка из досок, тогда ее нужно крепить в два гвоздя по нижнему и верхнему краю, чтобы со временем, при высоких нагрузках доски не выворачивало, и кровельное покрытие не повреждалось.

Но принцип один: стыкуйте элементы обрешетке только на стропилах, и не оставляйте незакрепленными их концы. При этом также нельзя стыковать обрешетку соседних ярусов только на одной стропильной ноге.

В завершение на конек крышу уложите два ряда брусков под будущий коньковый элемент, а на торцы ската – ветровые доски. При этом они должны быть на высоту профиля листов, и выше, чем остальные элементы деревянной обрешетки.

Кроме «веревочного» метода, практикуются еще такие самодельные инструменты, которые значительно упрощают и ускоряют установку обрешетки:

Когда обрешетка будет готова, она должна представлять собой идеально ровную поверхность. В противном случае возникнут проблемы с креплением профнастила и общим качеством монтажа.

Обратите внимание также на такой момент: если стропила недостаточно глубокие, чтобы между ними можно было уложить утеплитель на его толщину, к стропилам нужно будет прикрепить дополнительный каркас. В жизни все это выглядит так:. В жизни все это выглядит так:

В жизни все это выглядит так:

Как вы видите, при грамотном подходе и соблюдении точности геометрии обрешетки, из профнастила получается аккуратная и долговечная кровля!

По форме

Форма кровельного покрытия — важный показатель, свидетельствующий об удобстве и скорости установки. Помимо монтажа, принципиальной разницы нет, все варианты дают достаточно равноценные виды покрытия. Однако, удобство в работе является не менее важным критерием выбора, поскольку некоторые виды материала невозможно использовать без специализированного подъемного или монтажного оборудования.

Для человека, устанавливающего кровельное покрытие своими руками, важно иметь материал, удобный и достаточно легкий для перемещения в опасных условиях скатной крыши. Фальцевая кровля выпускается в разных видах:

Фальцевая кровля выпускается в разных видах:

Листы

Полотно, составленное из отдельных листов, удобнее в работе. Нет нужды поднимать на крышу тяжелые рулоны, можно действовать в одиночку. Укладку листов начинают снизу, чтобы последующий элемент, уложенный внахлест, обеспечивал сход влаги без возможности проникновения ее под покрытие.

Боковые кромки имеют кликфальцевое соединение, позволяющее обходиться без специализированного инструмента — края листов просто соединяются и защелкиваются друг на друге. Таким способом можно набирать полотно любого размера.

Недостатком этого варианта следует считать отсутствие достаточной жесткости и прочности соединений. Есть возможность отсоединения листов из-за нагрузок или деформации полотна в зимнее время от веса снега. Кроме этого, стыки могут расходиться при ходьбе по покрытию, уложенному на неровную основу.

Рулоны

Фальцевая кровля в рулонах используется при укладке полотен механизированным способом (с использованием закаточных машин). Это работа, которую можно выполнить только в составе бригады специалистов. Приходится поднимать на крышу тяжелые рулоны, устанавливать их на специальные катушки для размотки, монтаж требует умения работать со спецтехникой.

Преимуществом такого способа является высокая производительность — бригада за смену уложит в несколько раз большее количество материала, чем один мастер (даже при наличии помощников). Рулонная форма позволяет работать на скатах любой длины, устанавливать кровлю на несущие конструкции сложной формы без необходимости постоянной подгонки элементов по длине,

Картины (панели)

Картины — это полосы, оснащенные по краям соединительными элементами. При выполнении монтажа требуется лишь завершение фальца — окончательное сплющивание стыковочной линии или обычное защелкивание (это клик-фальцевое соединение, не требующее закатки).

Использование картин позволяет уменьшить трудозатраты при укладке, что высоко ценится владельцами частных домов со сравнительно небольшой площадью кровли. Однако, стоимость картин несколько выше, чем цена других видов фальцевой кровли. Поэтому, при укладке полотна на большое здание с протяженной и сложной крышей лучше использовать рулонный тип материала с привлечением бригады специалистов.
