Конструктивные особенности водосточной системы круглого сечения МП Престиж

Этап 3. Установка водосточных труб

Во время установки водосточных труб особое внимание надо обращать на соблюдение вертикали. Крепление соединительной трубы. Крепление соединительной трубы

Крепление соединительной трубы

Соединительную трубу ставят между двумя коленами в месте изгиба водосточной трубы (при переходе от кровельного свеса к стене дома).

Длина соединительной трубы определяется по месту: к расстоянию между коленами надо прибавить еще 10 см.

Крепление водосточной трубы с помощью хомутов-держателей

Сначала нужно установить на стену хомуты. Ставят их:

• вверху и внизу водосточной трубы,
• в месте стыковки двух труб.

У системы водослива МП «Престиж» хомуты 2-х видов: для деревянной и для кирпичной стены. Для фасадов с сайдингом используются хомуты для дерева – с лапками-кронштейнами.

Труба в хомуте зажимается при помощи замка-скобы – его устанавливают на место с помощью киянки или ударяют молотком через деревянный брус.

Внизу крепят сливное колено. Расстояние от него до решетки ливневой канализации – не более 300 мм.

В том случае, когда к одному сливу надо подвести две трубы водостока, ставят тройник. У тройника широкий раструб, поэтому подводить трубы можно под разными углами.

Монтаж водосточной системы Металл Профиль Престиж

Водосточная система Металлпрофиль Престиж – это отличный способ организации отведения дождевой и талой воды с поверхности кровли.

Она изготавливается российской компанией, работающей на рынке продолжительное время, зарекомендовавшей себя как надежный производитель.

Изготавливаются элементы системы из металла – высококачественной оцинкованной стали немецкого производства.

Толщина листа составляет 0,6 мм, что говорит о прочности изделия.

Сверху наносится толстое полимерное покрытие (100 мкм), которое надежно защищает металлическую поверхность от негативного влияния внешних факторов и коррозии.

Покрытие настолько прочное, что не боится царапин, долгое время сохраняет свою целостность, к тому же, его цвет не теряет яркости под действием ультрафиолетовых лучей, что тоже очень важно

Элементы из высококачественной стали

Что касается эксплуатационных характеристик, то водосточная система МП Престиж с легкостью отводит даже большие потоки воды, потому как имеет достаточно большие размеры. Диаметр желоба составляет 125 мм, диаметр водосточной трубы – 100 мм.

Большие размеры желоба системы

Еще один важный момент – широкая цветовая палитра изделий.

Водосточная система может быть представлена в белом, красном, зеленом, а также шоколадном и темно-коричневом цвете.

Так есть возможность подобрать изделия, которые будут максимально гармонично смотреться на фасаде здания.

Цветовая палитра МП Престиж

Последовательность монтажа системы МП Престиж

Рассмотрев описание водосточной системы Престиж, следует перейти к особенностям ее установки.

Здесь не предусматривается сложных действий, нужно только следовать представленной ниже пошаговой инструкции:

установить держатели желобов. Делать это нужно до момента установки карнизной планки и укладки черепицы. Прежде держатели следует пронумеровать в соответствии с необходимым уклоном желоба – 3 мм на каждый метр изделия, загнуть при помощи полосогиба. На нижней доске обрешетки с помощью рулетки нужно отметить места крепления держателей с шагом в 50 см. Далее, используя саморезы, закрепить изделия

Важно! Отступ от края доски не должен быть больше 15 см. На таком расстоянии следует устанавливать первый держатель; на желобе отметить место расположения V-образного отверстия под выпускную воронку. Его ширина должна составлять 10 см

Его ширина должна составлять 10 см

Далее при помощи пилы по металлу выпилить то самое отверстие. При необходимости обрезать желоб до нужной длины перед установкой; уложить желоб на держателях, закрепив его здесь. Установить на свободный край заглушку;

Его ширина должна составлять 10 см. Далее при помощи пилы по металлу выпилить то самое отверстие. При необходимости обрезать желоб до нужной длины перед установкой; уложить желоб на держателях, закрепив его здесь. Установить на свободный край заглушку;

Так выглядит схема монтажа системы МП Престиж

Ограничители перелива на желобе

Сливной колено МП Престиж

Как вы видите, установить водосточную систему Престиж не так уж и сложно.

Для этого не потребуется специальных навыков и профессионального опыта.

Из инструмента и материалов потребуется ножовка по металлу, шуруповерт, саморезы, дрель или перфоратор, а также листогиб.

Инструменты для монтажа водосточной системы

Преимущества и недостатки водосточной системы Престиж

Если вы до сих пор сомневаетесь в том, какую водосточную систему Металл Профиль выбрать, рассмотрим основные преимущества системы

Престиж, которые позволят быстрее принять верное решение:

высокие показатели надежности и долговечности – они обусловлены использованием в производстве высококачественной стали и прочного полимерного покрытия;

Качественное полимерное покрытие

Хорошая герметичность систем МП Престиж

Устойчивость к атмосферным воздействиям

О недостатках системы сложно судить, потому как она в полной мере оправдывает возложенные надежды и ожидания, хорошо показывает себя на протяжении всего срока эксплуатации.

Цена вопроса

Цены на водосточную систему МП Престиж самые приемлемые

Если вы решили купить водосточную систему Престиж в Москве или любом другом городе России, то следует понимать, что ее стоимость будет зависеть от цвета изделий, объема материала, а также поставщика, у которого вы делаете приобретение.

В среднем стоимость трехметрового желоба будет составлять 690-700 рублей. Цена водосточной трубы длиной в 3 метра примерно 960-970 рублей.

Крюки, заглушки и соединители стоят около 130-150 рублей за штуку. Воронка – 300 рублей.

Этапы монтажа

Перед началом монтирования водостока необходимо провести осмотр дома, выявить его архитектурные отличия, выдающиеся элементы и впадины. Конструкция по месту установки не должна противоречить общему стилевому решению. Затем приступают к составлению схемы монтажа и расчету площади крыши, с которой станет стекать вода. Это легко сделать, используя школьные знания по геометрии.

Сточная труба сечением 100 мм эффективно функционирует при кровельной площади до 220 «квадратов».

Сам монтаж несложен, он напоминает сборку конструктора, если руководствоваться пошаговой инструкцией. Вначале идет установка кронштейнов для желобов. Она проводится до закрепления карнизных планок и металлической черепицы. На нижней обрешеточной доске при помощи рулетки размечаются скрепляющие точки с шагом в 500 мм. Используется не больше 10 м желоба на одну трубу, с общим уклоном – 3 мм на 1 м. Отступление от края доски должно быть не больше 150 мм. На данном расстоянии требуется сделать крепление первого держателя.

Крайние кронштейны отгибаются вниз полосогибом, между ними протягивают шнурок. Средние монтируются по аналогичной схеме так, чтобы они соприкасались со шнурком. Если желоб длинный, его можно обрезать по размеру.

Дальнейшие этапы установки водосточного устройства:

1. На желобе намечают и делают разрез в форме галочки шириной 10 см вверху под выпускную воронку. Рекомендованное расстояние от нее до желобного края 15 см.
2. Перед воронки заправляют под внешний желобной загиб. Затем плотно поджимают и фиксируют, загибая резной фланец на заднюю кромку. На торцы желобов монтируют заглушки, применяя киянку.
3. Желоба заправляют в кронштейны и укрепляют.

4. На обрешеточной доске фиксируют карнизные планки. Установку карниза выполняют так, чтоб он перекрывал внутреннюю желобную стенку. Карниз сажают на обрешеточные доски на шурупы. Ограничители перелива монтируют на желоб в тех местах, где вода стекает особенно обильно.

5. Если нужно состыковать желобные срезы, их вставляют один в другой с запасом в 25–30 мм. На месте стыка понадобится установка соединителя с прокладкой из эластичной резины. Задним фланцем его цепляют за внутренний желобной край, перед подтягивают к желобу, закрывают замок, который фиксируется язычком.
6. Воронка присоединяется к трубе при помощи двух коленец и соединяющей муфты. Длина последней определяется по месту и, если нужно, деталь уменьшается резаком или ножовкой по металлу. Отрезки, которые остались после сборки, можно применить для ремонтных нужд, если произвести их обжимку гофроклещами.
7. В комплекте предлагаются два типа трубных держателей. Их применяют на любых поверхностях и материалах. Они монтируются на стенке здания с таким учетом: по одной детали на каждый метр трубопровода и на участках стыковки отрезков. Закрепляются трубы в них с помощью особых замковых конструкций.
8. К низу трубы присоединяют сливное колено, отмерив до отмостки 30 см.

Самостоятельный монтаж водосточной системы «Престиж» не трудный. Для этого не понадобятся особые навыки и профессиональные наработки. Из инструмента и материалов будут необходимы ножовка по металлу, аккумуляторные шуруповерт, электродрель либо перфоратор, шурупы и полосогиб.

Водосточная система – основные функции

В большинстве случаев, при строительстве дома планируются кровли, имеющие скат. Такая конструкция крыши позволит ей без сторонней помощи избавляться от дождевой и талой воды. Однако одного наклона крыши недостаточно, чтобы обеспечить эффективный отвод воды. Если угол наклона кровли крыши слишком велик, из-за обильности потоков воды это может грозить разрушением фундамента строения. Кроме того, разбитым возле строения газонам также грозит опасность быть разрушенными потоками падающей с крыши воды. Если же наклон кровли недостаточно велик, это приводит к тому, что атмосферные осадки скапливается на крыше, увеличивая давление на несущую конструкцию крыши.

Выполненная своими руками водосточная система является эффективным средством, которое позволяет регулировать процесс очистки крыши от талой или дождевой воды.

Держатели желоба

ВНИМАНИЕ! Держатели желобов устанавливаются до монтажа карнизов и металлочерепицы. На нижней доске обрешетки через 400 — 500 мм отмечают места установки держателей желоба

На одну водосточную трубу должно приходиться не более 10 м желоба

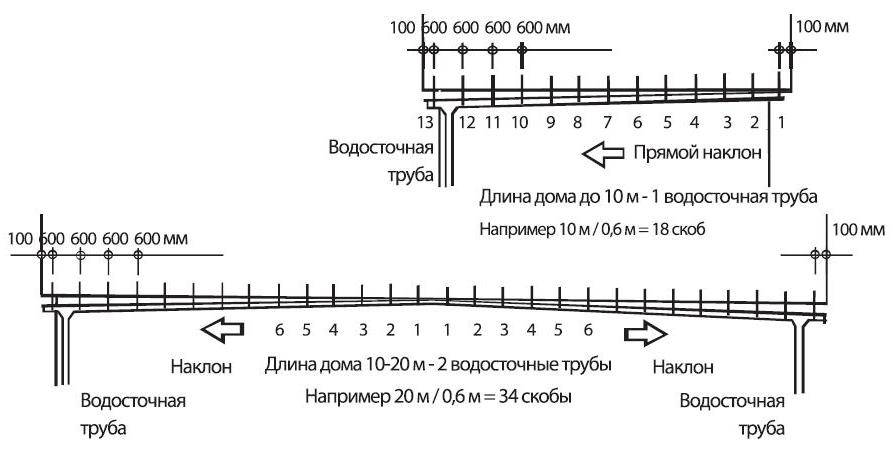

На нижней доске обрешетки через 400 — 500 мм отмечают места установки держателей желоба. На одну водосточную трубу должно приходиться не более 10 м желоба.

1 вариант разметки:

Держатели желоба нумеруют и размечают из расчета общего уклона желоба 2÷5 мм на 1 м, загибают с помощью полосогиба, а затем устанавливают на отмеченные места.

2 вариант разметки:

Первый и последний держатели крепят на отмеченные места и отгибают вниз, между ними натягивают шнур. Остальные держатели крепят и отгибают так, чтобы они касались шнура.

Установка вертикальных водоотводов

Сложность работ в том, что вертикальные отводы имеют несколько углов для соединения с воронкой. Количество различных поворотов зависит от архитектурных особенностей здания.

Шаг 1. Замерьте расстояние от воронки к стене дома, подберите два угла и замерьте длину муфтовых отрезков. Недостающее расстояние следует увеличивать куском прямой трубы. Он отрезается ножовкой или болгаркой, края нужно очищать от заусениц.

Предварительная сборка деталей без клея

Замеры

Шаг 2. Приклейте верхнее колено к воронке, остальные следует только вставлять. Верхнее колено делается неразборным по одной причине – в этом месте невозможно прикрутить хомут, колено держится только на воронке.

Нанесение клея

Соединенные элементы

Шаг 3. Отметьте места крепления хомутов для труб. Делать это можно двумя способами. Первый – отбить вертикальную линию по всей высоте дома и на ней высверливать на нужном расстоянии отверстия под хомуты. Второй – при помощи уровня отмечать точки установки элементов поочередно для каждого хомута, уровнем выдерживать вертикальность положения. Оба метода имеют свои преимущества и недостатки, принимайте решение на месте с учетом своей квалификации.

Отметка положения хомутов для труб

Шаг 4. Высверлите отверстие под пластиковый дюбель, закрепите основание хомута

Работайте осторожно, при чрезмерных усилиях пластик может дать трещину, придется элемент заменять новым

Сверление отверстия под дюбель

Если стена дома имеет слой изоляции из пенопласта или минеральной ваты, то длина дюбеля должна увеличиваться с таким расчетом, чтобы в твердой стене было отверстие глубиной не менее 3 см.

Шаг 5. Вставьте трубу в угол и зафиксируйте ее положение хомутом. Производители рекомендуют на одном целом отрезке трубы устанавливать не менее двух хомутов, получится около каждой муфты по два с каждой стороны.

На пластиковых хомутах есть буквенные обозначения. Верхний хомут прикручивается таким образом, чтобы стрелка указывала на букву «А» на подставке.

Положение «А»

Нижний хомут фиксируется в положении «В», на эту букву должна указывать стрелка. Дело в том, что держатели хомутов имеют различную толщину упорных поверхностей, стрелка указывает на усиленную, именно в этом направлении будут действовать основные усилия.

Процесс установки крепежа

Положение «В»

Если в связи с особенностями размеров здания требуется соединение двух труб, то в муфте обязательно следует оставлять зазор для их свободного перемещения. Ширина зазора не менее двух сантиметров.

Ширина зазора

Монтажные работы заканчиваются приклеиванием колена для подачи воды на отмостку, в приемник мелиоративной системы или в емкость для сбора дождевой воды. Потом ее используют для полива или в иных хозяйственных целях.

Колено для подачи воды на отмостку

Монтаж водостоков МП Престиж

	ВАЖНАЯ ИНФОРМАЦИЯ! Держатели крепятся к элементам обрешетки до начала монтажа кровельного покрытия (например, металлочерепицы или мягкой кровли) и карнизных планок. Разметка мест крепления делается на нижней доске обрешетки. При этом необходимо соблюсти ряд условий: Максимальная длина желоба на 1 стояк – 10 м. Уклон желоба должен составлять 0,5 см на 1 м длины. Шаг – не более 40-50 см (с таким расчетом, чтобы крепеж по возможности попадал сквозь доску обрешетки в стропила). Специалисты компании “Строймет” рекомендуют использовать при монтаже водосточной системы МП Престиж следующую методику: Сначала крепятся первый и последний держатели, согнутые при помощи полосогиба (в соответствии с общими требованиями к уклону). Между закрепленными элементами натягивается шнур. Другие держатели сгибаются и крепятся таким образом, чтобы их нижняя часть касалась шнура.
	Водосточный желоб должен соответствовать длине соответствующего участка кровли (стандартный желоб при необходимости обрезается). Выпускная воронка обычно располагается на расстоянии около 15 см от края желоба. На участке, предназначенном для воронки, вырезается V-образное отверстие.
	Внешний край воронки необходимо завести под загиб желоба. Затем воронка прижимается к желобу, при этом резной фланец загибается на его заднюю кромку.
	Желоб устанавливается в держатели и фиксируется. К нижней доске обрешетки крепятся карнизные планки. При монтаже водостоков МП Престиж водосточные желоба соединяются друг с другом, а также с угловыми элементами внахлест (2-3 см). В месте соединения монтируется соединитель желоба с резиновой прокладкой. Задний фланец стыкуют с внутренним краем желоба, передняя часть подтягивается к внешней стенке желоба, после чего замок фиксируют язычком.
	Во избежание засоров водостока в воронку необходимо установить специальную сетку-паук. Рекомендуется чистить паук не реже 1 раза в год.
	Между выпускной воронкой и водосточной трубой располагаются 2 колена и соединительная труба. Длина соединительной труба корректируется в зависимости от особенностей кровли и фасада (при необходимости отпиливается ножовкой по металлу). Стандартная труба имеет специальные обжимы с обеих сторон, благодаря этому возможно применение отрезанных элементов сразу на двух участках водостока. Оставшиеся фрагменты соединительной трубы также можно использовать в процессе монтажа водосточных систем МП Престиж обжав края клещами «гофра».
	Компания Металл Профиль предлагает 2 типа держателей водосточной трубы, которые могут монтироваться на различных фасадных материалах. Рекомендуется устанавливать 1 держатель на каждый метр трубы (кроме того, держатели необходимы в местах соединения труб). Отрезанные до нужного размера трубы устанавливают в держатели и закрепляют замками. В нижней части водосточной трубы монтируют сливное колено (в 30 см от отмостки).
	Для объединения 2 воронок в один стояк используется тройник трубы. В нижней части у тройника есть обжим. Широкий боковой раструб дает возможность подводить вторую трубу к общему стояку под удобным углом.
	Водосборная воронка – специальный элемент, используемый вместо стандартных желобов для отведения воды с некоторых типов скатной кровли (например, фальцевой), а также на отдельных участках крыш сложной конфигурации. Воронка соединяется непосредственно с водосточной трубой или коленом и фиксируется возле карниза специальным металлическим хомутом.

Специалисты компании «Строймет» оперативно проконсультируют Вас по любым вопросам, связанным с монтажом водостоков Металл Профиль Престиж, а также фасадных и кровельных материалов: металлочерепицы, гибкой черепицы, сайдинга.

Главная > Водосточные системы > Металл Профиль Престиж > Инструкция по монтажу

Водосточная система Модерн и ее преимущества

Система водоотвода «Модерн» имеет прямоугольное сечение элементов. Для изготовления всех

Водосточная система Модерн — это полный набор элементов и аксессуаров, необходимых для монтажа своими руками. Возможность выбирать цвета из широкой палитры, представленной в системе Модерн, позволит подбирать цвет конструкции водостока, гармонирующий с цветом кровли, другими элементами декора строения.

Защиту внутренней поверхности элементов системы «Модерн» обеспечивает специальный лак. Но главным отличием системы Модерн является глубокий желоб квадратного сечения. Такая форма не допускает переливов сточных вод. Благодаря универсальным свойствам системы водостока «Модерн», она прекрасно подходит для любого типа строений.

Этап 1. Крепление крюков-держателей желобов

Крюки для круглого водостока Металл Профиль «Престиж»: Длинные – крепятся к обрешетке, короткие – к лобовой доске. Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным. И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю. Разметка уклона желоба для длинных крюков Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним. На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки. Разметка уклона желоба для коротких крюков Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.

Особенности металлических водостоков

Металлические водостоки использовались для отвода воды как в прошлом, так и в современном мире. При этом, если раньше была распространена металлическая водосточная система из цинка или чугуна, то сегодня эти сплавы не пользуется популярностью, так как изделия из них очень быстро приходили в негодность, ведь без специального покрытия такие металлы довольно быстро ржавели. Сейчас пользователи могут приобрести следующие разновидности металлических водостоков:

• стальные;
• алюминиевые;
• титан-цинковые;
• медные.

Каждая разновидность отличается своими особыми характеристиками, поэтому в зависимости от конкретного материала может отличаться срок службы изделия и цена на продукцию.

Стальной водосток

Наиболее доступный вариант металлического водостока – это система из оцинкованной холоднокатаной стали. Толщина металла составляет 0,5-0,7 мм, но этого вполне достаточно, чтобы обеспечить высокую прочность водостоку и долговечность. Чтобы продлить эксплуатационный срок, а также придать конструкции более декоративный вид, стальные элементы снаружи и внутри покрываются одним из полимеров, в частности, это может быть:

• пластизол;
• пурал;
• полиэстер.

В зависимости от конкретного варианта покрытия, могут изменяться такие характеристики, как морозоустойчивость, стойкость к УФ-излучению, цветостойкость и так далее. Однако, в целом этот вариант отличается хорошими эксплуатационными характеристиками, большим цветовым разнообразием, доступной стоимостью и длительным сроком службы.

Медный водосток

Медь – это экологически безопасный материал, с которым легко работать, так как он достаточно гибкий и пластичный, но при этом прочный. Изделия не деформируются под воздействием холода или жары, а также на их поверхности не остается царапин и других механических повреждений. Благодаря таким качествам, водосточным системам можно придать различные формы, в том числе и нестандартные. Для производства элементов водоотвода применяется медный лист толщиной 0,55-0,9 мм. Система из меди отличается наиболее высоким показателем долговечности. Это надежные и прочные изделия, устойчивые к агрессивным условиям среды. Однако, главный их недостаток в том, что они довольно дорогие и массивные. Разумеется, если финансовый вопрос не проблема, то такой водосток действительно сможет сохранять целостность строения многие десятилетия и при этом станет украшением экстерьера.

Водосток из титан-цинка

Этот сплав отличается высокой стойкостью к коррозии, долговечностью и прочностью. Однако, стоимость его сравнима с ценой на медные изделия. В состав сплава входит медь и алюминий, то есть материалы, отличаемые пластичностью, а за повышение коррозийной стойкости отвечает титан. Толщина используемого металла составляет 0,65-0,8 мм.

Алюминиевый водоотвод

Системы из алюминия считаются самыми легкими из всех видов металлических водостоков. Благодаря малому весу материала, появляется возможность увеличить толщину элементов. То есть, стенки водостоков имеют толщину 1-1,6 мм, что делает изделие максимально прочным и надежным.

В целом металлический водосток отличается высокой долговечностью, прочностью, стойкостью к коррозии и механическим повреждениям, широким дизайнерским разнообразием, не боится воздействия солнца и холода, а уход за ним не отличается особыми проблемами. Однако, минусом может считаться высокая стоимость, большой вес и шумность, особенно в том случае, если система не имеет внутреннего покрытия из полимеров.

Видео по теме:

https://youtube.com/watch?v=Or8OfaIJ2eQ

Преимущества водостока из металлического профиля

Прежде всего, это длительные сроки эксплуатации. Металлическая поверхность является надежной защитой кровли от таких неприятностей, как развитие грибковой инфекции, появление плесени. Металлические водостоки эффективно справляются с отводом воды, исключая ее контакт с перекрытиями крыши.

Кроме того, установленный профиль из металла станет прекрасной возможностью экономить на ремонтах. Если система правильно установлена, она сможет прослужить не менее 15 лет. Тогда как более дешевые водостоки в течение этого периода могут потребовать ни одного ремонта.

Для монтажа своими руками системы из металлопрофиля не нужно обладать специальными знаниями или навыками. Она достаточно просто монтируется, обеспечивая максимум комфорта.

Водосточные системы, изготовленные из металлопрофиля, более гибкие и прочные. Их поверхность не боится воздействия атмосферных осадков, резких перепадов температурного режима.

Единственным недостатком конструкции из металлопрофиля является хрупкость полимерного покрытия, которое может быть повреждено в процессе транспортировки системы.

Монтаж водосточной системы МП ПРОЕКТ

Кронштейны

Монтируются на нижнюю обрешеточную доску до того, как будут установлены карнизы и уложено покрытие кровли. До установки кронштейнов по нижней обрешетине нужно выполнить разметку. Точки, в которых будут установлены кронштейны, располагаются с шагом в 40-50 см. Максимальная длина желобов на 1 стояк водостока — 10 м. Разметку, как отмечают специалисты компании “Кровли-М”, проводят двумя способами. Каждый кронштейн нумеруется, их размечают, обеспечивая уклон трассы в 2,5 мм на 1 м. Изделия подгибаются полосогибом и крепятся в отмеченных на обрешетине местах. Начальный и конечный кронштейны крепятся к обрешетине и подгибаются. В результате подгиба будущая трасса должна получить требуемый уклон. Между кронштейнами протягивают шнур, по которому при установке выравниваются остальные держатели. Для фальцевых кровель допустимо использование системы МП Проект без желобов. Система проектируется так, чтобы 1 стояк водостока отводил воду не более, чем со 120 м2 площади крыши.

Желоба

При установке трассы из водосточных желобов специальная обработка требуется тому из них, в который будет устанавливаться выпускная воронка. Если требуется, его укорачивают до нужной длины. Далее в дне желоба прорезают отверстие на расстоянии от 20 см до краев. Оно должно иметь V-образную форму и ширину в 16 см.

Установка желобов

Каждое изделие вставляется в кронштейн и фиксируется. В углах трассы устанавливаются угловые элементы. На обрешетины монтируют карнизные планки.

Заглушки

Устанавливаются в оставшихся открытыми торцах желобов. При установке заглушек используется герметик. Крепление каждой заглушки выполняется как минимум в 3 точках с помощью заклепок.

Выполнение соединений

На всех участках соединений выполняется нахлест в 6-9 см между соседними желобами или с краями угловых элементов. Кромку желоба нужно отогнуть для того, чтобы получился нахлест. Далее стык обрабатывают герметиком. Когда соединение выполнено, кромка загибается обратно. Чтобы соединение было более надежным, стыкующиеся желоба можно соединять заклепками в верхних частях.

Крепится под отверстием в желобе. Для фиксации фланцы воронки загибают на борта желоба.

Соединение сливной воронки со стояком

Чтобы выполнить такое соединение, необходимо обойти свес крыши с помощью переходного элемента. Его собирают из двух колен — одно крепится к воронке, другое к трубе стояка. Между коленами устанавливается отрезок трубы, длина которого замеряется на месте. Для соединения необходимо обжать его края гофрирующими клещами, а затем вставить отрезок в колена.

Монтаж водосточного стояка

На первом этапе выполняется установка стеновых кронштейнов. Их монтируют так, чтобы на каждый метр стояка приходилось по одному кронштейну. Также отдельные кронштейны устанавливаются для каждого стыка сегментов трубы стояка. Трубы подрезаются так, чтобы скорректировать их длину. Затем они вставляются в кронштейны и фиксируются в них. Для фиксации используются клиновидные замки, предустановленные на кронштейнах. Для большей надежности замок крепится саморезом через технологическое отверстие в трубе. Стояк должен заканчиваться сливным коленом, установленным на его нижнем крае в 30 см от отмостки.

Водосборная воронка

Такие воронки применяются в составе водосточных систем фальцевых кровель и крыш нестандартной конфигурации. Их крепят на карнизах крыши саморезами и металлическими хомутами. Воронки направляются в колена обводных элементов, соединенных со стояками.

Монтаж

Главная > Водосливные системы > Престиж > Монтаж

Виды водостоков

Современные пользователи имеют сегодня возможность выбирать качественные системы, которые идеально

• по типу используемого материала: металлические, пластиковые;
• по типу установки – внутренние, наружные;
• по форме – квадратные, круглые;
• по типу использования – бытовые, промышленные.

Независимо от категории водосточной системы, она включает одинаковый набор составляющих элементов: водосточные трубы, стоки, воронки, желоба, углы, кронштейны и хомуты.

Для изготовления водосточной системы могут использоваться различные виды материалов, кроме дерева. Поскольку древесина имеет низкий показатель влагостойкости, она просто не пригодна для монтажа системы водостока.

Наиболее востребованным и широко применяемым для изготовления системы водостока материалом является металл.
