Как установить трубу в бане через потолок и крышу своими руками

Обслуживание и чистка

Стенки дымохода любого типа со временем покрывается налётом сажи, уменьшающим размер прохода, что приводит к снижению тяги в печи. Существует ещё одна опасность — сажа при нагревании может воспламениться, приведя к пожару. Поэтому трубу необходимо подвергать регулярной чистке.

Прочистить банный дымоход можно несколькими способами:

• механическая очистка. Её выполняют с помощью специальной штанги, желательно разборной с ершами. Это довольно трудоёмкий, и главное, грязный способ. Поэтому, перед началом работ необходимо освободить помещение бани от вещей, а поверхность стен, потолка и пола укрыть полотнами полиэтиленовой плёнки;
• с использованием химических препаратов. В печь закладывают специальное средство, именуемое «полено Трубочист», создающее при горении хорошую тягу и сильный жар. Сажа выгорит и выйдет через дымоход в виде пепла. В основном этот метод используют в профилактических целях, чтобы увеличить временной промежуток между механическими чистками.

Советы специалистов

При сооружении дымохода в бане важно соблюдать все строительные нормы и правила, чтобы обеспечить максимальную безопасность при принятии банных процедур. Кроме того, специалисты советуют:

• установить дефлектор. Он повысить КПД печи;
• предусмотреть небольшую дверцу на выходе трубы для чистки конструкции;
• в месте соединения вертикального и горизонтального участка лучше установить тройник, который позволит подсоединить к системе конденсатоотводчик;
• по завершению монтажа выполнить проверку системы на герметичность. Для этого нужно протопить агрегат и проверить на наличие утечек.

Советы специалистов

Если вы проводите отделку потолка в парилке, моечном отделении и комнате отдыха своими руками и делаете это впервые, то для получения хорошего результата, необходимо учитывать следующие советы специалистов:

• все отделочные работы в бане надо начинать с пола, потом делают потолок и только затем обшивают стены;
• при создании подшивного потолка, пространство чердака можно использовать для хранения и сушки веников, но для этого предусмотрите люк и наличие убирающейся лестницы;

при монтаже первой панели вагонки, надо быть очень внимательным, так как от этого зависит укладка всех остальных элементов;

чтобы не повредить панели, надо использовать киянку и деревянный брусок, который поможет равномерно распределить создаваемую ударную нагрузку;

если расстояние между балками до 60 см, то можно крепить вагонку сразу к ним, в других случаях придется делать обрешетку.

Требования, предъявляемые боковому дымоходу

По статистике, предоставляемой ежегодно МЧС, возгорания бани происходят в основном по вине дымохода. Поэтому к нему предъявляются повышенные требования:

• места соединения различных элементов дымохода герметизируются жаростойким герметиком;
• проход в стене выполняется только сэндвич-трубой. При этом делается дополнительная защита от возгорания с помощью минеральной ваты или специального короба из оцинкованного металла (см. фото);

Сэндвич-труба в стене.

Прохождение стены с помощью металлического короба.

Изоляция базальтовой ватой.

• разрешается выполнять отвод труб под углом до 30 градусов с уходом оголовка дымохода от вертикали не более чем на 1 м;
• подсоединение к патрубку печки проводится с помощью трубы из нержавейки (подсоединять сэндвич-трубу к печке категорически запрещается). Обычная или оцинкованная сталь активно образуют сажу (оседает на стенках), что может привести к самовоспламенению сажевого налета. Это, в лучшем случае, прогорание трубы, в худшем — пожар;
• длина простой трубы, как и всего дымохода, внутри помещения не должна превышать 1,5 м (оптимальное расстояние от печки до стены — 1 м). Связано это с сажей (оседает и на нержавейку, но не так активно) и потерей тяги (при увеличении горизонтального расстояния она падает);
• дымоход не должен проходить над полком — можно случайно сильно обжечься;

Смотрится красиво. Но не соблюдены сразу два требования СП: длина внутренней части дымохода превышает 1,5 м, к тому же проходит над полком.

• окно в стене для вывода дымохода должно располагаться на высоте 1,2-1,5 м (можно выше, если соблюдены другие расстояния) над землей и на расстоянии не менее 500 мм от свеса крыши бани;
• внутренняя часть дымохода изолируется вначале базальтовой ватой (можно использовать и огнеупор из шлаковаты), а поверх оцинкованным металлическим листом;
• строительные правила (СП) категорически запрещают прохождение трубы дымохода через коридор, балкон, лоджию (требование относится к баням внутри частного дома или в подвале);
• не допускается вывод дымохода рядом с окнами, при наличии второго этажа у бани;
• труба в бане через стену может резко повернуть не более трех раз (оптимально 2 — около печки и на улице). В противном случае тяга в ветреный день может вообще отсутствовать;

У дымохода должно быть не более трех поворотов.

• вертикальный участок трубы монтируется от стены на удалении не менее 15 см;
• рядом стоящее здание должно отстоять от дымохода на 1,5 м и более;
• общая высота дымохода не менее 5 м — так обеспечивается нормальная тяга;
• оголовок дымохода должен быть выше коньков крыш рядом стоящих зданий на 15 см и более.

Результат несоблюдения противопожарных правил.

Монтаж дымохода для металлической и кирпичной печи

Установка трубы без присоединения к печи – это довольно простой процесс, с которым справится любой человек. Гораздо сложней сделать так, чтобы дымоходная труба была правильно присоединена к печке. Правильный монтаж выглядит следующим образом:

• Для начала нужно установить опоры, имеющие зазоры, ведь дымовая труба расширяется при нагревании. Отличной опорой для дымохода станет конструкция с асбестом. Этот материал устойчив к воздействию высоких температур.
• Если дымоходное отверстие печи находится в непосредственной близости от стены или канал будет выходить не через стену, то использование опорных конструкций не требуется.
• Место стыка трубы с печью должно быть идеально отделано. Это исключает возможность возникновения трещин и, как следствие, попадания дыма в помещение.

Далее установка трубы в бане подразумевает монтаж оставшихся составных частей. Как правильно установить остальные составные части, описано выше.

Задумываясь о том, как сделать трубу, некоторые владельцы бань не знают, нужна ли задвижка для дымохода. Если вы решили собрать и установить дымоход в бане своими руками, то монтаж задвижки в значительной мере усложнит процесс. Если же вы покупаете готовый дымоход, то можно выбрать модель с задвижкой.

Как правило, этот элемент системы отвода дыма предназначен для сохранения тепла после прогорания топлива, в бане подобной нужды нет. Если задвижка играет для вас важную эстетическую роль, то можно сделать проход в трубе или использовать дополнительное колено.

Основные положения

Проводка дымоходной конструкции через потолочное перекрытие и крышу должна выполняться с учётом всех норм и правил пожарной безопасности, описанные в СНиП 2.04.05–91. Для трубы в частном доме или бане необходимым условием является обустройство специального проходного узла. Рассмотрим основные положения, указанные в Правилах:

• дистанция от поверхности кирпичной или бетонной трубы до стропил, выполненных из горючих материалов должна быть не меньше 13 см.
• дистанция от керамической трубы (без теплоизоляции) до горючих стропил должна составлять минимум 25 см, а от аналогичных труб с теплоизоляцией — 13 см.

Показатели сечения выходного патрубка печи, как правило, составляют 115–120 мм. Если сэндвич труба имеет изоляционный материал толщиной 100 мм — наружный диаметр будет составлять 315–320 мм, а дистанция — 13 см.

Дымовая труба должна быть оснащена утеплителем из негорючего материала определенной толщины, подобным требованиям отвечают готовые трубы типа «сендвич»

Для бань актуальны трубы с толщиной утеплителя в 100 мм. В случае необходимости для бани можно использовать утеплитель 50 мм, однако это не рекомендуется специалистами. Самыми распространёнными трубами на строительном рынке являются сэндвичи, которые имеют толщину утеплителя от 35 до 50 мм. Найти изделие с десятисантиметровым слоем теплоизоляционного материала можно в профильном магазине, который занимается реализацией банного оборудования.

Дымоотводная труба, не оснащённая утеплителем, должна иметь дистанцию до горючих материалов потолочных перекрытий как минимум 250 мм.

Видео описание

В видео показано, как сделать проход дымоходной трубы в бане через потолок:

Готовые разделки

Надо отдать должное производителям, предлагающим сегодня печи для бань и дымоходы к ним, в которых уже учтены меры безопасной эксплуатации. Это так называемые сэндвич трубы. То есть это конструкция, которая собой представляет труба в трубе, а между ними уложен теплоизоляционный материал. Обычно минеральная вата или полиуретан.

То есть сам печной дымоход собой представляет два вида труб: одинарная и сэндвич. Первая устанавливается в помещении бани, вторая прокладывается через проем перекрытия, холодное чердачное помещение с выходом на улицу, то есть через кровельный материал. Таким способом решаются сразу две задачи:

• Защита перекрытия отнагрева .
• Защита от образования конденсата

  внутри дымохода, который негативно влияет на металл за счет образования очагов коррозии.

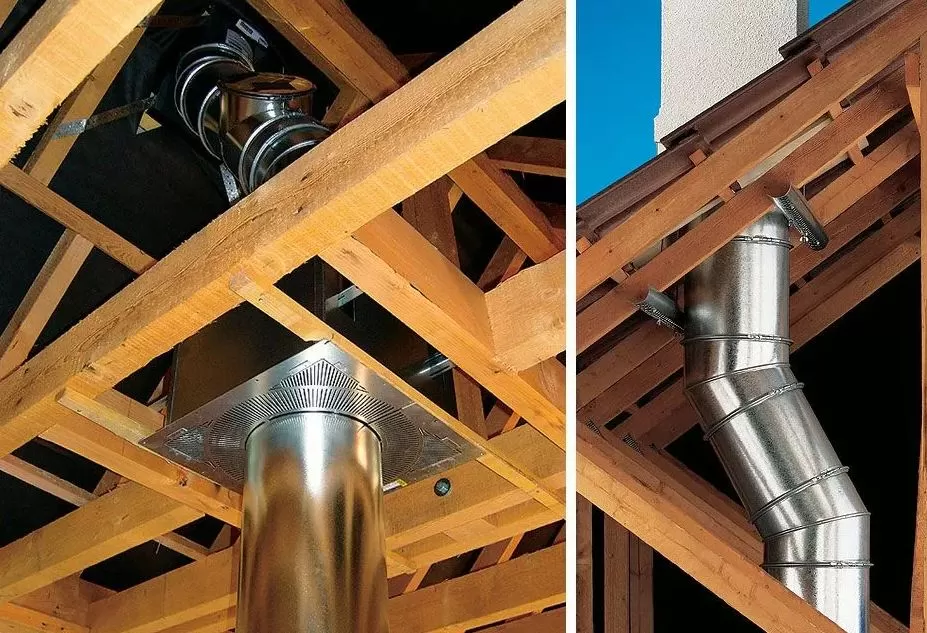

На фото ниже как раз показан именно такого типа дымоход, который проложен сквозь конструкцию перекрытия в бане.

Сэндвич-дымоход, проходящий сквозь перекрытие Источник stroyfora.ru

Теперь о выходе дымохода в бане через крышу.

Как провести трубу через кровельный материал

Еще совсем недавно это было связано с использованием бетонных растворов, которым заполняли свободное пространство между дымоходной трубой и кровельным покрытием. Таким образом создавалась герметичная прослойка, и решался вопрос крепления трубы. Сегодня этими способами уже никто не пользуется.

Оптимальный вариант – это установка на крыше специальных колпаков, изготовленных из жаропрочного гибкого и эластичного пластика. Это устройство надевают на торчащий из кровельной конструкции дымоход и крепят к кровле саморезами. В конструкции колпака есть поля, которыми он прижимается к кровельному материалу, создавая герметичное примыкание. Именно в поля и вкручиваются крепежные изделия, под которые в заводских условиях сделаны монтажные отверстия.

Проходка под дымоход через кровлю в виде пластикового колпака Источник snd-line.kiev.ua

Если крыша покрыта плоским кровельным материалом, к примеру, битумной черепицей, то проход сквозь ее конструкцию можно сделать, как и при формировании проема через перекрытие. Только верхняя часть металлической защиты должна собой представлять колпак, чтобы атмосферные осадки не стали причиной протечек сквозь крышу. На фото ниже этот вариант формирования прохода очень хорошо виден.

Закрытие прохода дымохода через крышу металлическим колпаком Источник plotnikov-pub.ru

На самом деле процесс установки дымоходной трубы через кровлю бани – процесс непростой. Не пытайтесь с ним справиться самостоятельно. Ни к чему хорошему это не приведет. Лучше заплатить мастеру, который давно занимается этим типом работ, чтобы обеспечить гарантированно высокое качество.

Принципы обустройства дымохода

Дымоход представляет собой трубу, соединенную с печной топкой и заканчивающуюся на определенной высоте над кровлей. Тяга, т.е. эффективность дымохода, зависит от размеров внутреннего канала, наличия препятствий в нем, длины трубы и условий охлаждения выводимого дыма. Естественно, что, чем дольше будет сохраняться высокая температура внутри канала, тем быстрее будет подниматься разогретый дым.

С учетом поставленных задач возникают следующие важные требования:

• надежная герметизация всего трубопровода;
• отсутствие препятствий в канале, а значит, сведение к минимуму количество изгибов и стыков (особенно труб разного диаметра);
• максимальный подъем трубы над поверхностью кровли;
• создание пожаробезопасных переходов через потолок и крышу;
• соблюдение безопасных расстояний до воспламеняющихся материалов.

Установка трубы в бане через крышу, в принципе, может быть осуществлена 2-мя способами: монтаж вертикальной трубы с проходом через потолок и выведением над кровлей, и формирование наружного дымохода, т.е. выведение трубы от печи через стену наружу и монтаж вертикального дымохода уже на наружной стороне банной стены

В последнем случае имеется важный недостаток: наличие значительного изгиба трубы, а самое важное, резкое охлаждение потока уже на начальном движении дыма, что существенно снижает тягу. Вертикальная труба бани через крышу лишена этих недостатков, но ставит проблему обустройства перехода через потолок и кровлю. Для сооружения такого дымохода необходимо, прежде всего, определить оптимальное место расположения трубного выхода на крыше

С учетом увеличения высоты трубы предпочтительно расположение трубы на коньке крыши (максимальная высота бани), но такой выход возможен только при отсутствии коньковой поперечной балки. Чаще всего надежность крыши увеличивается за счет наличия такого кровельного элемента, а нарушать его целостность для вывода дымохода не рекомендуется

Для сооружения такого дымохода необходимо, прежде всего, определить оптимальное место расположения трубного выхода на крыше. С учетом увеличения высоты трубы предпочтительно расположение трубы на коньке крыши (максимальная высота бани), но такой выход возможен только при отсутствии коньковой поперечной балки. Чаще всего надежность крыши увеличивается за счет наличия такого кровельного элемента, а нарушать его целостность для вывода дымохода не рекомендуется.

Не следует располагать выход и в районе ендовы. Здесь скапливается наибольший объем осадков, что требует усиленной гидроизоляции. Трубу нельзя размещать рядом с мансардным окном или близко от соседнего сооружения. Оптимальным считается размещение трубы на скате крыши на расстоянии примерно 2-3 м, для того чтобы не повредить коньковую балку при обустройстве прохода через крышу.

Особенности устройства и преимущества

Дымоход через кровлю бани должен проходить через защищенные отверстия. Одним из основных условий безопасности людей в таком здании считается нагревание конструкции крыши, стен и потолка около трубы до температуры не больше 50 градусов.

К основным особенностям таких конструкций относят следующее:

Пожарная безопасность. Если баню топят дровами, то дымоход нагревается очень сильно

Важно предусмотреть хорошую теплоизоляцию между трубой и перекрытиями. С этой целью нужно использовать керамзит или базальтовую вату.
Компактные размеры

Такая конструкция занимает минимум места в бане. Это особенно важно для помещений небольших размеров.
Простота монтажа. При сборке канала необходимо оборудовать буквально 1 проход через ограждения здания.

Важно обратить внимание на такой документ: СНиП 2.04.05-91 под названием «Отопление, вентиляция и кондиционирование»

Дымоход такого типа имеет и целый ряд недостатков. К ним относят следующее:

• Для обеспечения пожарной безопасности придется тщательно продумать, как обустроить место прохода труб через перекрытия.
• Нарушение герметичности крыши, необходимость демонтажа несущих конструкций при проведении незапланированных работ.
• Максимальная длина трубопровода, проходящего через потолок или крышу не должна превышать 1 м.

Провести дымоход через крышу и просто и сложно одновременно

Важные правила

Осуществляя установку дымохода через потолочную поверхность и крышную конструкцию бани, обязательно принимайте во внимание правила ПБ (СНиП 2.04.05-91). По ним требуется обязательное оснащение трубы проходным узлом, представляющим собой промежуток от внешней части трубы до составляющих чернового основания потолка

Основное назначение узла – обеспечение безопасности указанного отрезка.

Пункт 3,83 содержит следующие рекомендации:

• От внешних сторон труб из бетона или кирпича до неустойчивых к горению материалов – не менее 130 мм.
• От внешних сторон труб из керамики при отсутствующей изоляции – не менее 250 мм, при наличии теплоизоляции – не менее 130 мм.

Приведенные цифры обязательны к соблюдению на этапе установки потолочного основания и монтаже балок. Как правило, расстояние между последними составляет 60 см. Но в данном случае указанные промежутки получится соблюсти, если будет осуществлена теплоизоляция. Например, монтаж перекрытия с применением сэндвичпанелей.

Приложение 16 содержит рекомендации относительно того, какой промежуток свободного пространства должен соблюдаться между трубой и неустойчивыми к пламени материалами. Они приведены в таблице.

Толщина трубы, мм	Расстояния от перегородки с защитой, мм	Расстояния от перегородки без защиты, мм
65	380	320-500
120	200-260	260-320

В данном случае описывается расстояние между трубой и стенами. Отделочные материалы для стеновых поверхностей там, где будет осуществляться разделка, не устойчивы к горению, поэтому дополнительная защита для них должна быть обеспечена на стадии строительства.

Обустройство трубы в бане

Решая вопрос о том, как сделать трубу в баню правильно, и, конечно же, надежно, требуется выяснить многие моменты. Среди них — те, которые связанны с видами, конструкциями, требованиями к размерам, и с особенностями монтажа и эксплуатации. Это необходимо для ее безупречной работы.

Разновидности дымоходов для бани

Внутренний и наружный дымоходы для бани

Дымовая труба на баню может быть внешняя и внутренняя и каждая разновидность обладает своими преимуществами и недостатками. Для внешнего дымохода характерно то, что у него наименьшая пожароопасность, он более прост в креплении и установке. К недостаткам относится его расположение на улице, в результате чего, велики теплопотери.

Для внутреннего дымохода нет понятия теплопотерь, тепло остается внутри, но монтировать его гораздо сложнее. Более серьезным недостатком является повышенная пожароопасность.

Нужно сказать, что современные материалы позволяют свести имеющиеся недостатки внешних и внутренних дымоходов к минимуму. Но среди рекомендаций о том, как сделать трубу в бане, преобладает мнение, что лучше всего обустройство внутреннего дымохода.

Особенности, которые имеет дымоход в бане

При установке дымохода в бане должны быть приняты во внимание основные особенности конструкции, которые определяются используемыми материалами и элементами. К таким особенностям относятся:

К таким особенностям относятся:

• высокие температуры;
• экологические и санитарные нормы;
• и, конечно же, учитывается здание самой бани, которое в большинстве случаев является полностью деревянным.

Для успешного проведения установочных работ нельзя пренебречь следующими основными принципами:

1. В качестве материала должны использоваться черный или оцинкованный металл, керамика или кирпич. Асбестоцемент и алюминий не подходят.

Элементы сборного дымохода для бани

1. При выборе изоляции на первом месте должны стоять такие характеристики, как экологическая безопасность и негорючесть материала. Отлично подходят керамзит и каменная вата.
2. Теплоизоляционные и отражающие поверхности должны покрываться материалами, фольгированным металлом. При этом стоит помнить, что фольгированная алюминием теплоизоляция очень похожа на покрытие из блестящего лавсана, температура плавления которого меньше 300 градусов.

Фольгированный материал для теплоизоляции

1. В процессе обустройства дымохода нужно убедиться в отсутствии контактов с элементами бани, являющимися деревянными. Это одно из требований правил пожарной безопасности.
2. Обеспечить пожарную безопасность можно используя сэндвич трубы, которые устанавливают в перекрытия. В качестве заполнителя используется керамзит или базальтовая вата.

Специальные сэндвич трубы для дымоходов

1. Когда выводится труба бани через крышу, тоже должно быть исключено соприкосновение с материалами кровли. Для этого необходимо использование специального металлического кожуха.
2. Чтобы уплотнить швы и стыки между защитным коробом, который устанавливается в крыше или перекрытии и трубой желательно использование специального алюминиевого скотча или фольги.

Форма и высота дымохода для бани

Самой практичной формой дымохода для бани является цилиндрическая. Диаметр трубы для бани не должен быть меньше, чем диаметр отверстия, которое имеет печь или котел. Больше можно, меньше нельзя.

Подбирая диаметр, необходимо отталкиваться от того, что площадь поперечного сечения должна быть от 8 квадратных сантиметров на каждый киловатт мощности. При самостоятельном расчете стоит применять формулу площади круга.

Высота трубы в бане определяется с учетом того, какую высоту имеет здание, какой тип крыши, и каковы размеры прилегающих строений. Создавая проект, должна быть учтена высота трубы над крышей.

Согласно санитарным нормам и правилам, труба на крыше бани должна быть следующей высоты:

• 50 см выше конька, если она расположена ближе 1,5 м к коньку;
• на одном уровне с коньком или немного выше, если расстояние составляет от 1,5 м до 3 м;
• если расстояние больше 3 м, то такой же ориентир на линию, проведенную от конька вниз, под углом 10 градусов к горизонту;
• для плоской крыши высота должна быть не меньше одного метра;
• если высота трубы печи бани над крышей составляет 1,5 м и более, то она должна дополнительно фиксироваться растяжками.

Определение высоты трубы на крыше бани

Проход через перекрытие своими руками

Узел прохода в потолке дымохода в бане также можно создать самостоятельно. Это более бюджетный вариант, но браться за это стоит лишь в том случае, если вы полностью уверены в своих способностях.

Внимание! Труба дымохода должна быть полностью герметична, иначе пары и продукты горения будут попадать в помещение. Помните, что угарный газ способен вызвать серьезное отравление!. Нержавеющая сталь является наиболее оптимальным вариантом для использования в качестве теплового экрана

Нержавеющая сталь является наиболее оптимальным вариантом для использования в качестве теплового экрана.

Обусловлено это ее зеркальной поверхностью, которая будет выступать прекрасной декоративной составляющей в оборудовании дымохода.

С внутренней стороны листа из нержавейки прокладывается теплоизоляционный материал.

Чтобы это сделать, необходимо изготовить короб, который будет выступать в качестве препятствия между декоративной отделкой и балками перекрытия потолочных конструкций.

Перед изготовлением короба перекрытия необходимо определиться с утеплительным материалом.

На эту роль прекрасно подойдет гипсокартон, который не только обладает прекрасными огнеупорными качествами, но и сравнительно не дорогой.

Гипс является основой гипсокартона и представляет собой негорючий материал. Также он обладает прекрасными теплоизоляционными качествами. Помимо гипсокартона, для изоляции короба можно использовать негорючие материалы, такие как минерит, или магнезит.

Перед началом процесса монтажа трубы дымохода в бане через потолок необходимо подготовить:

1. Жестяной материал;
2. Негорючее вещество минерит;
3. Лист нержавеющей стали;
4. Негорючее вещество базальт или листы базальтового картона;
5. Керамзит или глина.

Рекомендуется приступать к следующим шагам до этапа чистовой отделки.

Итак, разберем процесс провода трубы через потолочные конструкции без использования заводских узлов прохода и как изолировать трубу в бане от потолка:

1. Из жести делается короб. Размеры вычисляются, исходя из расстояния между двумя потолочными балками. Для того, чтобы края жести загибались проще, используется доска. Скрепляются они обычно заклепками;
2. Далее вырезается проем в потолке. Диаметр отверстия должен превышать диаметр трубы, так как нужно оставить место для негорючих теплоизоляционных материалов;
3. Далее прокладывается слой минерита. Делается это только в местах, где труба и потолочные перекрытия могут соприкасаться;
4. Жесть, из которой ранее мы изготовили жестяную коробку, не обладает достаточной жесткостью. Поэтому от края до края крепятся планки из ;
5. На следующем этапе лист нержавейки необходимо раскроить. Не стоит снимать защитную пленку слишком рано, для начала зафиксируйте место, где будет вырезан проем под трубу. Диаметр отверстия также должен превышать диаметр трубы, чтобы оставался зазор. Вырезается круг ножницами по металлу очень аккуратно. Из листа нержавейки необходимо подготовить небольшой щит, который сможет закрыть место стыка. Это делается в декоративных целях;
6. Далее необходимо подготовить теплоизоляционный слой, который прокладывается под стальным;
7. Жестяной короб вставляется в отверстие и закрывают листом из нержавеющей стали, покрытым слоем теплозащиты. Далее крепится заранее подготовленный декоративный щит;
8. Изоляция трубы непосредственно в коробе происходит за счет глины или керамзита, засыпаемого в короб до самого верхнего края.

В результате у вас получается эстетически красивый и безопасный по всем пожарным нормам щит.

Информация! Для обеспечения полной безопасности стены и потолок около дымохода рекомендуется застелить дополнительным слоем теплоизолирующего негорючего материала.

Правила безопасности

Чтобы баня была комфортной и безопасной, а тепловой прибор работал без перебоев и не стал причиной пожара или получения травм, следует выполнять следующие правила безопасности при монтаже и эксплуатации дымохода:

• Не допускается провисание и перекашивание элементов дымоотводящей системы.
• Выполнение поворотов трубы допускается, но не более трех.
• Расстояние от дымовой трубы до стен должно быть не менее 50 см.
• Все соединения должны выполняться таким образом, чтобы ни одно не оказалось внутри стены, потолка или в месте прохождения кровли.
• Запас на теплоизоляцию в потолке и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см для дымовой шахты или комбинированного дымохода. Для прохождения негорючей кровли достаточно запаса в 13 см.
• Если дымоотвод возвышается над крышей более чем на 1,2 м, его необходимо дополнительно зафиксировать при помощи растяжек.
• Все соединения должны быть надежны и герметичны. При обнаружении разгерметизации узла незамедлительно следует выполнить его ремонт. В случае появления дыма в месте стыка труб или элементов шахты работу отопительного прибора прекращают, а стык ремонтируют.
• В ходе эксплуатации необходимо выполнять профилактику: прочистку трубы от сажевых отложений, сброс конденсата из капельника. Это продлит срок службы дымохода и отопительного прибора.
• При снижении или опрокидывании тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
• После продолжительного перерыва в использовании бани дымоход и тепловой прибор могут оказаться засорены или завоздушены. В этом случае растопить баню не удастся. Осмотр, ремонт и прочистку дымоотвода лучше провести до пуска теплогенератора.

Рекомендуем ознакомиться: Как выбрать, установить и правильно использовать клапан Маевского

Технология монтажа

Неопытному мастеру лучше остановить свой выбор на внутреннем дымоходе из металлических труб, выводимый через крышу и потолок бани. Установка своими руками выглядит следующим образом:

1. Закупить трубы, отводы походящего диаметра, хомуты, зонтик, резиновый уплотнитель для гидроизоляции, огнеупорный асбест, и керамзит.

2. Перед установкой печки, поверхность за ней защищают с помощью двух слоев огнеупорного асбеста.

3. После установки печки на патрубок, расположенный над каменкой, монтируют первый сегмент трубы, снабженный задвижкой – шибером. С помощью шибера регулируют силу тяги во время растопки и после ее завершения. При частично закрытой задвижке поток воздуха, проходящий черед дымоход снижается, сохраняя тепло в бане дольше.

4. Потолок прорезают для выведения трубы на чердак. Удачный способ врезки трубы через перекрытия – монтаж металлического короба. Его присоединяют к перекрытию таким образом, чтобы он находился вровень с чердачным полом. Через отверстие в коробе проводят дымоход, а короб плотно засыпают керамзитом или минеральной ватой. Потолок защищают от возгорания асбестовыми плитами.

5. В кровельном материале изготавливают отверстие для вывода трубы. Чтобы разместился между стропильными ногами, пользуются отводами, которые позволяют сделать отверстие в удобном месте. Если кровельный материал горючий, его защищают металлическим листом или асбестом, выводят трубу в отверстие, одевают на нее эластичный резиновый уплотнитель и приклеивают огнестойким герметиком.

6. Устанавливают сегменты дымохода, чтобы он достиг необходимой длины. На верхушку надевают металлический зонтик, защищающий дымоход от попадания мусора, веток, дождя.

Важно следить, чтобы места соединений между сегментами труб не попадали на перекрытия, чтобы герметизировать и стянуть широкими металлическими хомутами. Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки. Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки

Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

1. 1. 1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

Вывод дымового канала на крышу

Перед тем, как вывести трубу в бане через крышу, вам необходимо позаботиться о двух факторах нужных для осуществления операции:

• выбрать место расположения вывода;
• приобрести необходимые элементы.

Место для вывода

Вывод трубы через крышу бани можно сделать:

на коньке крыши. Такое расположение дымохода считается наиболее оптимальным, так как в этом месте не скапливается снег и иные осадки и обеспечивается хорошая тяга. Однако на практике это не всегда осуществимо;

Дымоход, расположенный на коньке

недалеко от конька. Месторасположение должно основываться на правилах, изображенных на рисунке:

Правила расположения дымоходного канала на крыше бани

Ни в коем случае нельзя располагать дымоход в ендове (углубление на крыше, образующееся в результате нескольких скатов).

Необходимые элементы

Установка трубы в баню через кровлю невозможна без следующих элементов:

• разделки, аналогичной проходу через потолочное перекрытие;
• изолирующего материала (соблюдение правил безопасности);
• специального фартука, защищающего дымоход от попадания осадков.

Разделки можно применять как готовые, так и обустроенные самостоятельно.

Фартуки могут быть:

металлическими, обеспечивающими жесткое примыкание конструкции к поверхности крыши;

Фартук из металла

гибкими, выполненными из резины или силикона;

Гибкий фартук

встроенными в лист кровельного материала.

Лист со встроенным фартуком

Размер фартука определяется исходя из диаметра дымоходной трубы.

Инструкция по выводу трубы

Как вывести трубу в бане через крышу? Для этого необходимо:

• проделать в выбранном месте крыши отверстие подходящего размера (чуть более выводимой трубы);
• вокруг отверстия провести укрепительные работы по балкам перекрытия;
• с внутренней части крыши установить разделку, как при переходе через потолок;
• вывести трубу нужного размера;
• в наружной части крыши установить фартук.

Схема обустройства прохода через крышу

Таким образом, зная правила противопожарной безопасности и инструкции для обустройства основных узлов, дымоход для бани можно смонтировать самостоятельно. Для этого необходимо приобрести все материалы и основные элементы системы. Перед первой затопкой печи требуется время на высыхание применяемых герметиков (приблизительно 1 сутки) и проверка герметичности всех стыков дымоходного канала.
