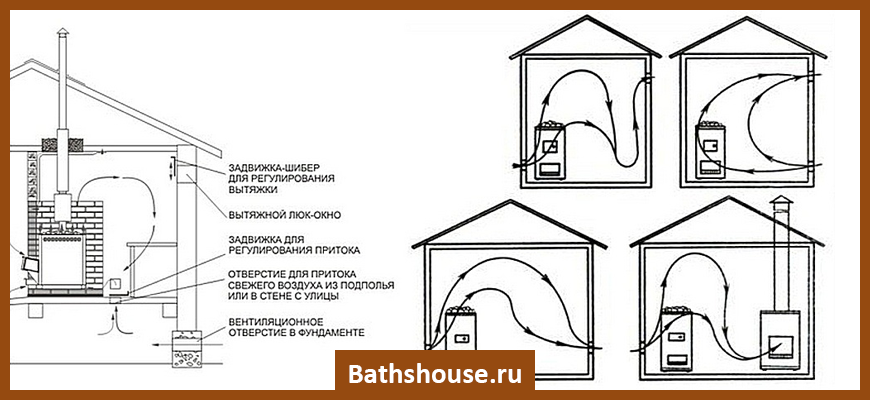

Схемы создания вентиляции своими руками
Теперь вашему вниманию несколько схем, которые позволят в полной мере удовлетворить требования парилки, при этом особого труда не составит сделать вентиляцию в парной своими руками.
- Входное отверстие устанавливается под каменкой или заводится в нее. Выходное отверстие будет монтироваться на противоположной стене на том же уровне, а на другом конце следует расположить вентилятор, который позволит обеспечить нормальную циркуляцию.
- Если у вас в полу есть щели для удаления воды, то идеально будет организовать входное отверстие, так же, как и в предыдущем случае. При этом охлажденный воздух будет опускаться к полу, и удаляться через него.
- Для бань, где топка работает постоянно, можно организовать следующее. Входное отверстие разместить напротив каменки. Отработанные воздушные потоки будут выходить через трубу, которая возьмет на себя роль вытяжки.
Выбор типа и схемы в зависимости от материала стен
Вентиляционная система напрямую зависит от особенностей самого строения и материала его стен. Баня может представлять собой отдельно стоящее помещение или примыкать к дому. Первый вариант намного лучше. В такой бане можно смонтировать самый экономичный вариант вентиляции.
Примыкающую к дому баню нужно сушить самым серьезным образом. Это убережет от гниения все стены. Для такой бани используется исключительно принудительная вентиляция, учитывающая безопасность стен и несущих конструкций жилого дома.
Вентканалы бани могут соединяться с общедомовыми или отдельно выходить на улицу через крышу или через стену.
В зависимости от материала стен специалисты советуют выбирать следующие типы и схемы вентиляции:
В кирпичных и каркасных банях вентиляционные каналы рекомендуется устраивать в стенах, выводя их на крышу или выше. Для притока прокладывают воздуховод, используют вентиляционный клапан или продухи в фундаменте. Обязательно нужно дополнять продухи вытяжными вентиляторами для лучшего удаления отработанного воздуха.
Бани из газоблоков из-за особенностей этого материала оборудуют оцинкованными воздуховодами из готовых труб. Иногда устраивают канал из оцинкованных листов, придавая им соответствующую форму и надежно герметизируя стыки. Воздуховоды должны проходить поверх стены.
В бревенчатых банях допустима естественная приточная вентиляция. Когда дерево дышит, есть необходимые зазоры между бревнами, предусмотрены окна во всех помещениях бани, устроены зазоры от пола до нижнего края двери в 2-3 см, сооружение дополнительных каналов вентиляции может не понадобиться. Но чтобы не «топить улицу», желательно предусмотреть в отдушинах клапаны или заслонки.

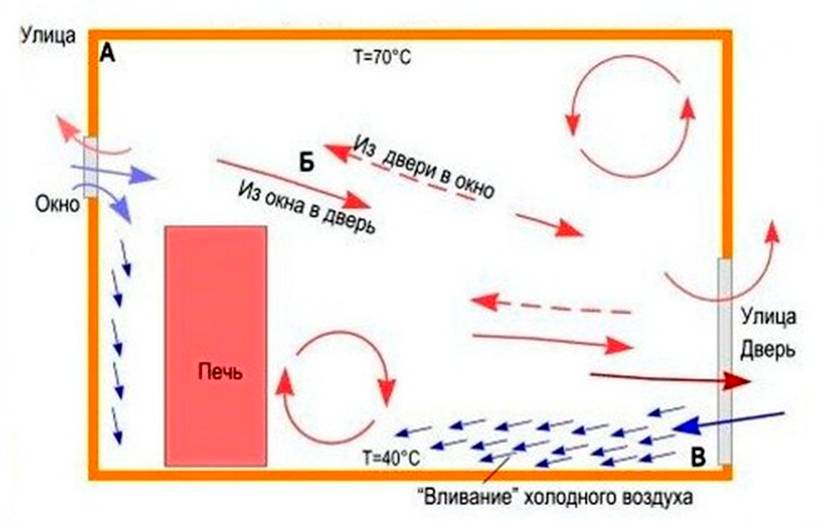

Залповая – эконом-решение для проветривания
Если вы не уверены, что сможете правильно рассчитать размер входов и выходов вентканалов или места их размещения, можно воспользоваться давно испробованным «дедовским» способом — залповая вентиляция в парной русской бани.

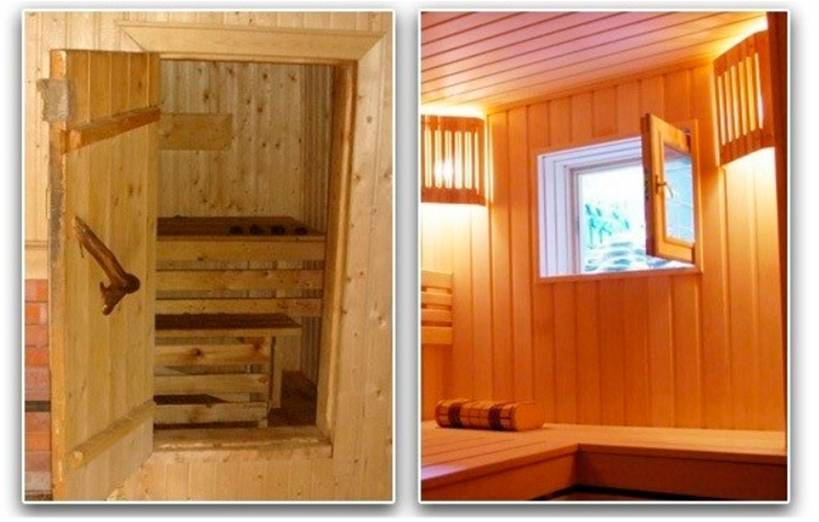

Ее суть заключается в быстром проветривании настежь открытыми окнами и дверями. Их распахивают на 1-2 минуты. Для максимального эффекта лучше всего использовать противоположные окно и дверь.
Метод не требует дополнительных финансовых затрат, поскольку вы используете те элементы, которые есть в конструкции бани.
Нужна ли вентиляция в бане в парилке?
Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?
Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.
Общие принципы
Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.
Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется
Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.
Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.
Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.
Пространственная ориентация
Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.
Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.
Способность нагреваться
Система вентиляции не будет работать, если баня плохо прогревается.
Причины:
- Мощность печи не соответствует размерам помещения.
- Вентиляция производит повышенный воздухообмен.
- Слишком высокие потолки.
- Плохая теплоизоляция, особенно пола.
- Непригодные материалы внутренней отделки.
Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.
Нормативная база
Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.
Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

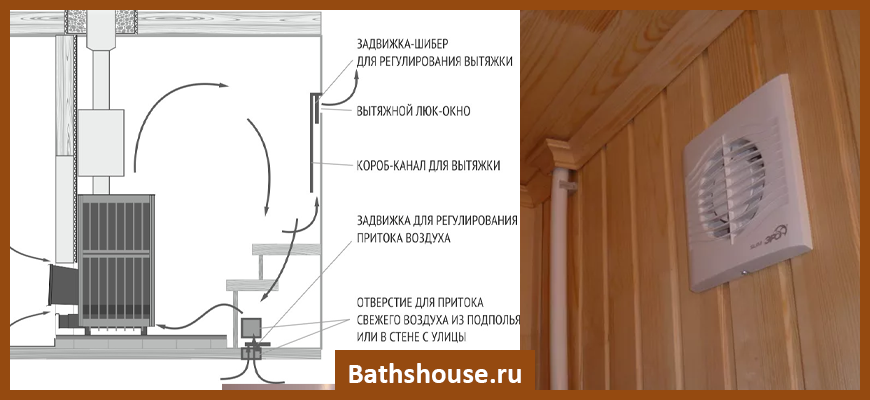

Организация системы воздуховода с вентилятором
Комбинированная система самая востребованная и эффективная для бани, поскольку предусматривает использование мощного лопастного вентилятора для дополнительной подачи воздуха.
- Проводится подготовка рабочего материала и инструмента: ножовки, дрели, трехжильной электропроводки, заслонок, подходящей модели вентилятора.
- При помощи дрели в срубе рядом с воронкой проделываются отверстия.
- Ножовкой затачиваются соединительные элементы между ними для объединения отверстий в единый вход (для входного воздушного канала).
- Аналогично подготавливается отверстие для выходного канала.
- Выполняется проверка направления движения воздушных масс. После предварительной закупорки отверстий проводится первая топка печи. При достижении температуры нагрева воздуха в 60 градусов воздушные каналы открываются, выполняется повторная проверка.
- В гофре из термостойкого материала прокладывается электропроводка для вентилятора.
- В центральной части отверстия для вентиляции монтируется вентилятор с фиксацией на саморезы.
- В предусмотренные пазы вставляются заслонки, снижающие тепловые потери в помещении.
- Если строение расположено отдельно от жилого дома, защитные затворы устанавливаются и с наружной стороны.
Правильная организация вентиляции – ответственный и трудоемкий процесс. Однако смонтировать вентиляционную систему своими руками под силу даже начинающему мастеру, если следовать нашей инструкции и придерживаться правил.
Устройство вентиляции
При обустройстве системы лучше сделать вентиляцию в бане с таким расчетом, чтобы проветривались все комнаты и части строения
Мастера рекомендуют обратить внимание на пол, наиболее подверженный воздействию влаги не только снизу, т. е
со стороны почвы, но и сверху.
Пар, взаимодействуя с деревянным основанием, охлаждается и конденсируется, проникая в его структуру. Это способствует созданию благоприятной обстановки для различных микроорганизмов, в т. ч. плесени, грибка.
При вентиляции пола допускается естественный и принудительный способы.
Но при организации системы мастера советуют:
- максимально исключить охлаждение пола при мытье;
- обеспечить быструю (причем естественную – во избежание растрескивания дерева) сушку после банных процедур.
В основном каналы располагаются на 3 различных уровнях:
- Под напольной поверхностью.
- В стене на высоте около 0,4 м от пола (по возможности – за печью—каменкой).
- На уровне основания печки.
Устройство вентиляционной системы под полами позволяет, помимо устранения влажности и улучшения просушки покрытия, исключить возникновение сквозняков при мытье. Чтобы повысить эффективность вытяжки, мастера советуют устанавливать отвод воды за пределами строения.
Важно обеспечить вентиляцию и фундамента, для чего необходимо сделать несколько отверстий на параллельных сторонах основания (друг напротив друга) с диаметром не менее 11 см. Схему лучше продумать на этапе проектирования
Когда баня построена в низине либо рядом имеются другие здания, отдушины желательно обустраивать с каждой стороны фундамента, что позволит создать наиболее качественную вентиляцию.
Парилка
В парилке преимущественно устанавливается каменка, составляющая основу вентсистемы, т. е. воздушные потоки из помещения проходят через источник тепла.
Для обеспечения эффективной циркуляции поддувало лучше устанавливать ниже напольной поверхности. Для проветривания сауны достаточно приоткрывать форточку либо входную дверь.
Улучшить вентсистему можно, сделав дополнительные каналы в стенах со специальными задвижками, позволяющими регулировать воздухообмен, исключить высокую влажность, отравление угарным газом. Чтобы избежать риска обратной тяги, проходы необходимо делать с таким расчетом, чтобы вытяжные отверстия превосходили по сечению приточные.
Если отсек для закладки топлива и поддувало выведены не в парной, то мастера рекомендуют возле источника тепла на высоте 0,3 м от пола устраивать приточный канал, а на противоположной стене – вытяжную отдушину (на аналогичном расстоянии, но уже от потолка).
Проем для поступления кислорода можно прорезать внизу за печью, что позволит потокам быстро нагреваться от каменки и гарантировать умеренное остывание пространства без холодных зон.
Эффективной вентсистемой мастера считают способ, когда на стене, противоположной источнику тепла, расположены 2 отдушины, формирующие цельный вытяжной короб.
Причем первый канал находится на высоте 1 м от напольной поверхности, а второй – практически под потолком. Подобная схема способствует не только качественному прогреванию пространства в парной, но и экономит топливо.

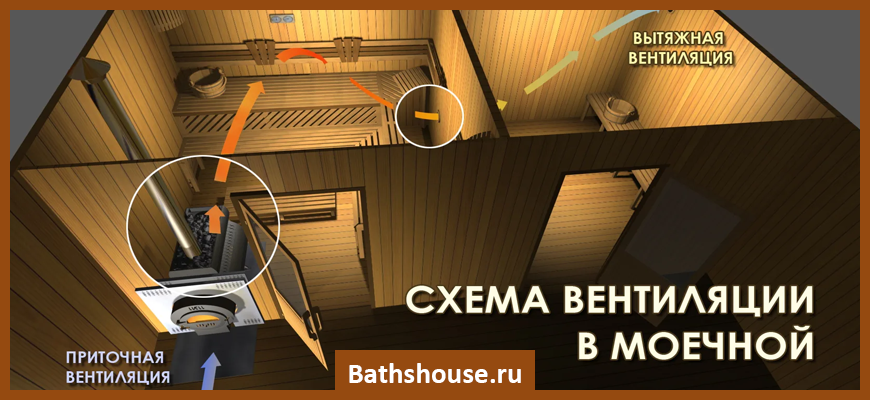

Моечная
Для помещения, предназначенного для мытья, характерна высокая влажность, способствующая появлению грибка на поверхностях из дерева. Учитывая, что вода скапливается преимущественно под полом, мастера советуют установить асбестовую трубу, которая будет идти из-под него на крышу, причем на выходе оснащаться дефлектором. Дополнительно можно сделать небольшое окно с открывающейся форточкой либо отдушину у потолка.
Предбанник
Вентиляцией в предбаннике многие пренебрегают, поскольку он подвержен воздействию влаги меньше, чем другие помещения. Однако на деревянной обшивке возможно скопление конденсата из-за расположенной рядом моечной либо парной.
Для вентиляции пространства можно сделать отверстие у потолка и проветривать комнату при открытых дверях. Эффективным методом считается монтаж принудительной системы, т. е. установка вентилятора на отдушинах.
Как сделать вентиляцию своими руками
Вентиляция в бане, схема и устройство продумываются на этапе строительства. Это удобнее в практическом отношении и выполнении своими руками. Но даже если на участке уже есть баня без системы воздухообмена, пользователю не составит труда сформировать вентиляцию, выбрав оптимальный вариант.
Рассмотрим способ обустройства продухов, поэтапную технологию работ своими руками.
Как выбрать схему вентилирования и места для продухов
Перед тем как сделать вентиляцию в бане своими руками, стоит взять на заметку общие правила формирования продухов:
- Для подачи холодного воздуха отверстия прорезают не выше 20 см от уровня пола. Выходные проемы располагают максимально под потолком или на потолочной поверхности.
- Чем дальше разнесены продухи, тем эффективнее перемешиваются слои воздуха.
Формирование отверстий для холодного воздуха можно делать в нескольких зонах:
- Внизу двери. В этом случае нет нужды пробуривать стены бани, не намокнут нижние венцы строения. Минус – двери чаще всего расположены напротив полок, холодный поток будет дуть на посетителей.
- Под полкой. Снижен риск охлаждения пользователей, но есть сложность с доступом до решетки.
- За печкой. Оптимальный вариант для бани. Холодная струя попадает в печку, прогревается, рассеивается по помещению – это устраняет риск сквозняков. Минус — не всегда есть место за печкой для монтажа решетки. К тому же зоны изолируются листовым железом и утепляются, необходимо прорубать все слои и тщательно их герметизировать.
С выходным отверстием для горячего воздуха все проще – его прорубают максимально под потолком. На потолке делать продух следует только при условии открытого банного чердака. В противном случае пар осядет на верхних венцах сруба, размягчит дерево и придется ремонтировать верх строения.
Инструменты и материалы
Мастеру пригодится следующий набор:
- дрель;
- набор сверл для дрели;
- коронки по дереву;
- долото;
- стамеска;
- защитные клапаны и решетки;
- герметик;
- металлическая труба с сечением по размеру продуха;
- решетка с заслонками или регулируемыми жалюзи.
Пригодятся средства индивидуальной защиты. Для бурения отверстий в кирпичных стенах нужен перфоратор.
Пошаговая технология устройства вентиляции
Рассмотрим сложный вариант с выполненной отделкой внутри и снаружи. Форма продухов любая – круглая, квадратная. Начинается устройство вентиляции в бане с разметки.
Алгоритм такой:
Определить размеры и форму отверстия. Нанести разметку внутри помещения.
Подготовить длинное сверло по дереву. Длина сверла должна быть больше стены с учетом декоративной отделки.
В центре контура продуха просверлить одно отверстие насквозь. Выход наружу – это центр продуха. Нарисовать вокруг центра размеры отверстия с точным совпадением параметрам внутри парилки.
Снять обшивку. Отремонтировать несущие конструкции. По контуру продуха насверлить сквозные отверстия с минимальным шагом. Сверло держать перпендикулярно плоскости.
Долотом и стамеской убрать перемычки между отверстиями. Половину дыры вырубить снаружи, половину – изнутри
Тщательно ровнять проем не надо, важно его сделать так, чтобы вмещался воздуховод.
Как только продухи пробиты, выполняется этап монтажа воздуховодов. Вытяжная и приточная вентиляция в бане обустраивается пластиковыми, металлическими трубами длиной равной проходу.
Установка воздуховодов:
- обернуть трубу минватой;
- вставить элемент в продух;
- зафиксировать положение монтажной пеной;
- запенить гидроизоляцию между стеной и обшивкой;
- закрепить решетки.
Остается проверить работу сети. Это делается с помощью горящего полена или другого источника дыма – направить струю дыма в отверстие и посмотреть, как работает приток и вытяжка.
Рабочие проекты вентиляции бани
Проект №1
Отверстие для притока размещают сзади печи на высоте полметра от уровня каменки, а отверстие для вытяжки – на противоположной стенке в самом низу по отношению к полу (на 20-30 сантиметров от нулевой метки). Вытяжка отработанного воздуха осуществляет принудительно, для этого в отверстие ставят вентилятор.
Благодаря такой схеме происходит равномерный прогрев поступающего свежего воздуха в парилку. Холодный воздушный поток быстро нагревается от каменки, поднимается под потолок и, остывая, опускается вниз, попадая в вытяжное отверстие. Чем ниже находится вытяжка, тем больше эффективность работы печи.
Проект №2
Вытяжная и приточная отдушины расположены на одной стене напротив каменки׃ входная внизу (20-30 сантиметров от уровня пола), а выходная – вверху (20-30 сантиметров от потолка). Также для нагнетания воздуха применяют вентилятор, который установлен в отверстии вытяжки.
Холодный воздух попадает в парильню, нагревается и поднимается наверх. Проделав в помещении круг, он оказывается в вытяжке и удаляется.
Такая схема – отличный вариант, если парилка расположена внутри, когда у помещения имеется только одна внешняя стена, которая применяется для устройства вентиляционных отверстий.
Проект № 3
Отверстие для притока размещается сзади каменки возле пола (на уровне 20-30 сантиметров). Отверстие для вытяжки размещено на противоположной стене около пола (на уровне 20-30 сантиметров). Использованный воздух удаляется из парилки принудительным методом (вентилятором).
Свежий воздух попадает в парильню и тут же нагревается, проходя сквозь печь, потом медленно остывает и опускается на пол, где и попадает под воздействие вентилятора.
Схема весьма популярна, за счёт своей скоростной работы. Благодаря такой вентиляции в бане присутствует комфортная свежесть, и воздух прогревается равномерно.
Проект №4
Такая версия подходит для парильни, в которой сделан протекающий пол. В помещении предусмотрено одна вентиляционная приточная отдушина, расположенная за печью (20-30 сантиметров над полом). Остывший отработанный воздух опускается на пол и через щели проходит в подполье, откуда по трубе вентиляции, которая направлена на крышу, выводится наружу.
Такое устройство даёт возможность не только сделать воздухообмен в парилке, но и способствует быстрому просыханию пола, что повышает срок его использования.
Проект №5
Эта схема подойдёт только для тех парилок, где печь функционирует постоянно. Поскольку поддувало каменки выполняет функцию вытяжки, а в самом помещении предусмотрено только одно вентиляционное отверстие для притока, расположенное у пола напротив печи.
Однако если воспользоваться одним из приведённых выше проектов, то весь пар мгновенно исчезнет.
В нынешних русских банях часто этот вопрос решают постоянным искусственным нагнетанием пара при помощи парогенератора. Также функционирует вентиляция в турецкой бане, где влажность достигает сто процентов. Вытяжку механического действия делают под куполом, но из-за конденсата труба вентиляции дополнительно оборудована воздухосушителем, который отделяет воду и выводит её в канализацию.
В тех банях, где хозяева готовят пар вручную, приходится пользоваться простыми народными методами и освежать помещение проветриванием. Для этого низ дверей в парильню снабжают вентиляционной решеткой.
Для вытяжки в бане применяют специальные вентиляторы, которые могут выдержать экстремальную температуру в помещении. Они изготовлены из термостойкого стеклонаполненного полиамида, потому работают при нагреве воздуха до плюс сто тридцати градусов Цельсия.
