Типы проходных узлов через потолок
Дымоход через потолок и крышу бани проходит через защищенные отверстия. Одно из главных условий безопасности людей в отапливаемом здании – нагрев конструкций крыши, потолка и стен вблизи трубы до температуры не выше 50 °C. Требования пожарной безопасности к установке дымоходов изложены в СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.
Чтобы провести трубу из бани через конструкции потолка или крыши, монтируют проходной потолочный узел – сборный короб с фланцами. Между фланцами укладывается утеплитель. Короб изолирует окружающие конструкции от нагретой поверхности трубы. Его можно изготовить своими руками, это не очень сложно.
Для быстроты и удобства прохождения труб через кровлю и потолок промышленность выпускает готовые проходные узлы. Они бывают круглыми, квадратными. Как правило, эти узлы изготавливаются из нержавеющей стали с теплоизолятором, иногда минерита – цементных плит с фиброволокном (минеральным, целлюлозным). Раньше применяли асбоцементные плиты (плоский шифер), но асбест канцерогенен, и их применение в помещении запрещено санитарными нормами. Это все-таки не крыша и не забор, асбестовую пыль с которых смывают дожди, уносит ветер. Иногда встречаются проходные узлы из оцинкованной стали, но во влажном банном воздухе они быстро поржавеют, поэтому их используют только в крайнем случае.
В качестве утеплителя (теплоизолятора) используют в основном минеральную вату, но допускается керамзит, глину, смесь глины с керамзитом. Минвата имеет очень существенный недостаток – при намокании она становится теплопроводной (за счет воды), а после высыхания не полностью восстанавливает теплоизоляционные свойства.
Если фланец, корпус проходного узла изготовлен из стали, а конструкции потолка включают горючие элементы (древесину, пенопласт), то между конструкциями и стальными элементами должен быть проложен слой минваты. В противном случае конструкции могут обугливаться или даже гореть.
Назначение
Металлический дымоход в бане
Дымоход — это вертикальный канал или система каналов для отвода сажи, пепла, копоти, газа и других продуктов горения. Принцип работы дымохода базируется на эффекте тяги, который обеспечивает перенос смеси газа и твердых частиц от входного к выпускному отверстию.
Дымоотвод сооружается в виде вертикального, наклонного или горизонтального канала. Для изготовления канала или трубы используются жаростойкие материалы: кирпич, природный камень, керамика, металл, бетон.
Сечение дымового канала зависит от общей конструкции дымохода и может иметь круглое, овальное или квадратное сечение. К одной трубе могут быть подсоединены несколько вентиляционных каналов для увеличения мощности отводящей системы.
В бане и сауне дымоотвод изготавливается в виде вертикально расположенной трубы, идущей от печи через потолок и кровлю. Конструкция дымохода зависит от места расположение печи, размеров помещения и материалов, используемых для его изготовления.
Расчёт размеров
Оптимальные размеры дымохода, высчитанные с учётом объёма кислорода, необходимого для поддержки процесса горения дров, представлены в таблице:
Параметр | Значение |
Температура продуктов сгорания на выходе из трубы | +1200C |
Максимальная скорость перемещения газообразных веществ | От 2 м/с |
Высота дымовой трубы | 5 м |
Вес топлива, сгораемого при одной закладке печи | 10 кг/час |
Диаметр дымохода определяют по формуле:
В определении диаметра не должно быть ошибок
Vr — это объём воздуха.
Высоту дымовой трубы узнают, основываясь на геометрии сечения и пользуясь специальным графиком.
Высота зависит от площади дымовой трубы
Высоту дымохода можно узнать, поделив площадь топки (F) на площадь дымохода (f) и определив их соотношение в процентах. Допустим, если отношение сечения дымохода к сечению топки составляет 10%, то минимальная высота круглой трубы будет равна 7 метрам. У дымохода квадратной формы эта величина должна быть другой — 8 метров.
Толщина — не менее важный показатель. Её стандартное значение — не менее 1 мм. Речь идёт о самом популярном варианте, то есть дымоходе из металла.
Монтаж дымохода из сэндвич труб
Необходимые инструменты и материалы
Рассмотрим, как установить сэндвич трубу в бане своими силами и что для этого потребуется. Список необходимых материалов и инструментов выглядит так:
- в первую очередь сами трубы в ранее определенном количестве;
- элементы для обустройства перехода через потолок и крышу: проходной узел и кровельный фартук. Эти элементы можно приобрести или изготовить самостоятельно;
Элементы для перехода через крышу
теплоизолятор, в качестве которого может быть применена базальтовая вата или керамзит;
Наиболее популярный утеплитель – базальтовая вата
тройники, переходники. При обустройстве изгибов трубопровода;
Следует помнить, что для обеспечения тяги длина горизонтального участка дымоходного канала не должна быть более 1 м.
- хомуты для стяжки стыков труб и крепления трубопровода к стене. Крепежные элементы рекомендуется располагать через 1,5 м или в местах разветвления труб. Для повышения устойчивости стыков применяются жаропрочные герметики;
- окончанием дымохода является оголовок, предотвращающий попадание осадков;
Набор сэндвич элементов для сборки дымохода
инструменты: лобзик, дрель, шуруповерт, стамеска, отвертка, строительный уровень, рулетка.
Этапы установки дымохода
Установка сэндвич трубы в бане начинается с подготовки и обустройства проходных отверстий. Для этого в потолке и крыше выпиливаются отверстия размером на 20-30 см больше, чем внешний диаметр трубы. При необходимости выставляются дополнительные балки, поддерживающие потолок или крышу.
В потолок и внутреннюю часть крыши устанавливаются проходные узлы. Свободное пространство заполняется теплоизолятором. Такие параметры утверждены правилами пожарной безопасности дымоходов.
Правильно подготовленные переходы
Далее производится сборка дымохода. При этом следует руководствоваться правилами:
- начинается сборка с выхода из печи. Для более быстрого прогрева парного помещения рекомендуется первой устанавливать обычную трубу, а сэндвич трубы начинать подсоединять за 25-30 см до потолка;
Рекомендованное расположение труб
- в проходах между потолком и крышей не должно быть стыков труб. Если этим правилом пренебречь, то в случае деформации или повреждения стыка найти его будет достаточно сложно;
- собирать сэндвич трубы рекомендуется «по дыму». Сборка «по конденсату» приемлема только для дымоходов с небольшими температурами;
Способы сборки сэндвич труб
- места стыков труб обрабатываются герметиком и фиксируются хомутами;
Обустройство стыков труб
- наружу труба выводится в ранее рассчитанном размере. Отклонение от чертежа даже на несколько сантиметров может привести к ухудшению тяги;
Вывод трубы
на крыше в обязательном порядке устанавливается фартук, препятствующий попаданию осадков внутрь бани.
Сэндвич трубы, благодаря своему небольшому весу и конструкции, значительно облегчают монтаж дымохода. Поэтому, руководствуясь простыми правилами, все работы можно провести самостоятельно. Также рекомендуем ознакомиться с предложенным видео.
Частые ошибки
Возможные ошибки при установке трубы на печь в бане связаны с несоблюдением технологии монтажа:
- труба необходимо собирать «по дыму», а не «по конденсату»;
- используют не разрешённые Сводом Правил материалы;
- не соблюдают рекомендованное количество поворотов или их максимальный угол;
- не утепляют конструкцию;
- не изготавливают теплозащиту горючих стен, не используют разделки для перекрытий.
Дымоходы из сэндвич-труб, собранные с соблюдением технологии, являются безопасными для здоровья и не могут стать причиной пожаров. Дымоотводы из таких элементов по стоимости сравнимы с другими вариантами, но служат дольше, имеют привлекательный внешний вид, собираются в кратчайшие сроки.
https://youtube.com/watch?v=P17tv8MSUmc
Чем заделать щель между трубой и крышей ↑
Сразу, как сделана труба, перед кровельщиками встает вопрос, каким образом заделать и гидроизолировать стыки, как герметизировать печную трубу. Для этого используют различные материалы. Отметим несколько самых распространенных.
Силиконовый герметик для печной трубы на крыше. Это морозостойкий, водонепроницаемый материал. Он прост в использовании и доступен по стоимости. К тому же силиконовый герметик имеет высокий уровень термостойкости, вплоть до 150˚ С, поэтому широко используется при строительстве бань и парных. Мастика битумная. Обрабатываемую поверхность предварительно очищают и подсушивают. Мастику наносят слоем высотой в 3 или 4 мм. Если щель оказалась слишком широкой, то ее можно для начала заполнить монтажной пеной, и только потом нанести битумную мастику.
1. обезжиривают поверхность по периметру трубы;
2. с помощью кисти наносят первый слой жидкой мастики Enkryl;
3. трубу обматывают Polyflexvlies Rolle (это армирующая ткань на основе вискозы), которая будет обеспечивать дополнительную эластичность гидроизоляции;
4. минут через 15–20, когда мастика уже впитается в ткань, наносят второй слой.
Как утверждает производитель, вряд ли можно будет увидеть, что течёт крыша возле трубы, в течение 9–10 лет.
Подготовительные работы перед монтажом трубы в бане
Перед тем как установить сэндвич трубу в бане, а точнее еще на стадии строительства фундамента печи и кровли, проверьте расположение оси дымохода. Труба не должна пересекать стропила и балки перекрытия чердака и крыши и проходить на расстоянии менее 25 см от стены. Можно выполнить предварительный монтаж печи и дымовой трубы в минимальном объеме. Работу выполняют, когда готов хотя бы черновой пол и закреплены деревянные элементы крыши.
Установите печь на черновой пол. Выставьте устройство в штатное положение в вертикальной плоскости, учитывая высоту «пирога» пола и толщину напольного покрытия. Опустите сверху отвес в центр выходного фланца печи и посмотрите результаты. Если несущие элементы крыши не пересекаются с отвесом, отрежьте лишние элементы для возможности установки трубы. Отложите основные работы до окончания строительных работ на полу.
Какой лучше выбрать?
Независимо, какой дымоход используется в вашей парной, металлическая банная печь с кирпичным дымоходом или дымоходы для банных печей из нержавейки их главная работа удалять отработанные газы из помещения. Стальные трубы не долговечные, но их легко заменить и цена на такие детали значительно ниже, чем кирпичные.
Кирпичный дымоход занимает больше места, на ней быстрее откладывается слой сажи, но выше уровень накопления и постепенной отдачи тепла. Керамические дорогие. Каждый выбирает исходя из своих запросов и возможностей. Выбор способов индивидуален, каждый имеет преимущества и недостатки.
Порядок монтажа
Монтаж дымохода с выводом через стену представляет собой поэтапную процедуру установки на стену и подключение трубопровода к выходу печи.
Порядок действий:
Производят разметку и определяют место расположения отверстия в наружной стене. После его изготовления на стену сразу устанавливают защитный экран из металла с прокладкой из негорючего материала;
- К выходу печи подключают сегмент трубы, оснащенный заслонкой (шибером). Это обязательный элемент, позволяющий сохранить тепло в бане после выгорания дров. Монтаж производится на резьбовые соединения (фланцевое крепление) с использованием специального жаростойкого герметика. Для крепления сегмента можно использовать адаптер, обеспечивающий совпадение посадочных диаметров печи и трубопровода;
Дымоход проводят до точки прохода сквозь стену. Для поворота трубы используют отводы на 45° (2 шт.) или один на 90° (что несколько хуже);
- Если нет готового узла прохода сквозь стену, в проеме монтируют короб из негорючих материалов (асбоцемент, листовая сталь) и заполняют его теплоизолятором. Оптимальный вариант — каменная минвата;
Когда труба выведена наружу, к ней присоединяют нижний элемент сэндвич-трубы со специальным стаканом для сбора конденсата;
После этого трубу надставляют вертикальными сегментами, пока не будет достигнута проектная высота. На верхнем срезе должен быть установлен искрогаситель;
- Крепление вертикального отрезка трубы осуществляют с помощью металлических хомутов. Шаг их установки — не более 1 м.
После этого монтаж можно считать завершенным. Теперь надо проверить правильность сборки и герметичность канала. Для этого надо растопить печь и внимательно осмотреть все участки соединения сегментов. Если нареканий нет, приступают к обычной эксплуатации дымохода.

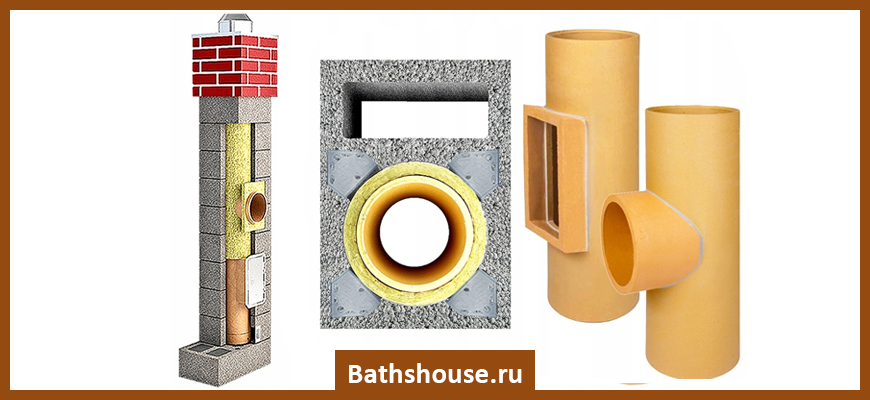

Монтаж сэндвич-дымохода из керамики
Основная сложность монтажа керамических сэндвич-дымоходов – это обустройство надежного фундамента, а также сборка внешней оболочки. Для оболочки дымоходов используют блоки из вспененного керамзитобетона – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше проводить бригадой из двух-трех человек.
Дымоход сэндвич из керамики: последовательность монтажа
1. Проверяют наличие и комплектность всех элементов дымохода в соответствии с проектом: труб, блоков, утеплителя, доборных элементов.

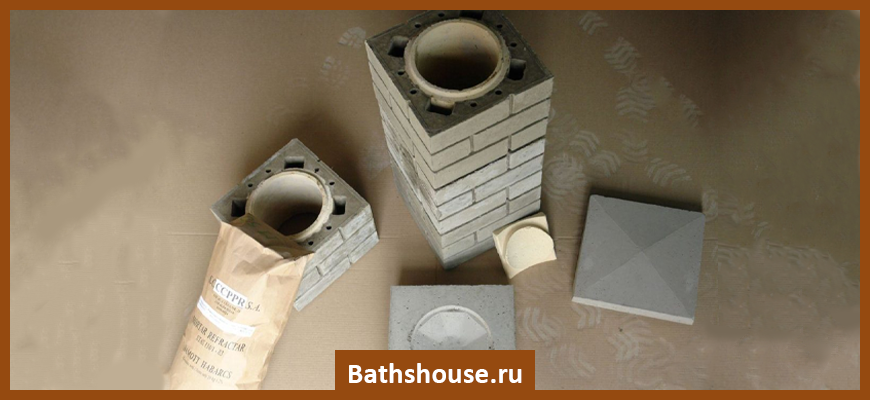

Керамические трубы и бетонные блоки для сэндвич-дымохода
Утеплитель — базальтовая вата
Доборные элементы, шаблоны и оголовок
2. Выравнивают фундамент с помощью песчано-цементного раствора и выжидают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода.
Фундамент необходимо выровнять
3. Первым устанавливают блок основания. Это очень ответственный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на данном этапе нужно обязательно использовать уровень.
Примерка и выравнивание первого блока
4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.
Установка первого блока на раствор
5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.
Блок-основание наполняют камнями и бетоном
6. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпателем.
Жаропрочный раствор наносят на блок по шаблону
7. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.
Выпилы в блоках делают болгаркой с алмазным кругом
8. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке.
Установка конденсатосборника
Трубку для отвода конденсата выводят в выпил в блоке
9. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.
Утеплитель укладывают вокруг керамических труб, заполняя промежутки
10. Следующий элемент трубы ставят на сборник конденсата, соединяя элементы на специальный герметик.
Соединение труб выполняют на жаропрочный герметик
11. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.
Установка трубы с отводом для ревизионной дверки
Дверка для ревизии вполнена из металла и входит в комплект поставки
12. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.
Проход трубы через перекрытия
13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим материалом, в данном случае – профилированным металлом.
Планки примыкания предохраняют трубу от протечек
Трубу можно зашить металлом
14. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается, можно выполнить опалубку с армированием и залить ее бетоном толщиной 5-10 см.
Опалубка для бетонной плиты — перекрытия трубы
15. Наверх трубы надевают оголовок в виде конуса, он также входит в комплект поставки.
Оголовок для защиты от осадков
Видео — монтаж керамического дымохода типа «сэндвич»
Правильно смонтированный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей отведения дыма от печи, камина или котла. Своевременная чистка и обслуживание дымохода продлит срок его службы, поэтому перед тем, как собрать дымоход сэндвич, тщательно продумайте местоположение всех ревизионных элементов, и эксплуатация вашего дымохода станет удобной и безопасной.
Выбор материала для дымохода в бане
Для производства дымоотводов выбор конструкций и материалов достаточно широкий. Среди них:
- асбестоцемент;
- чёрный металл;
- кирпич;
- керамика;
- сталь;
- стекло;
- сэндвич-трубы.
Асбестоцементная труба
Асбестоцементную трубу выбирают за простоту установки и низкую стоимость. Но она может накапливать конденсат, так как имеет пористую структуру.
Черный металл
Такие трубы быстро прогреваются и обладают хорошей теплопроводностью. Однако они неустойчивы к коррозии. К тому же монтаж затрудняется большим весом, а также тем, что необходимо возводить фундамент.

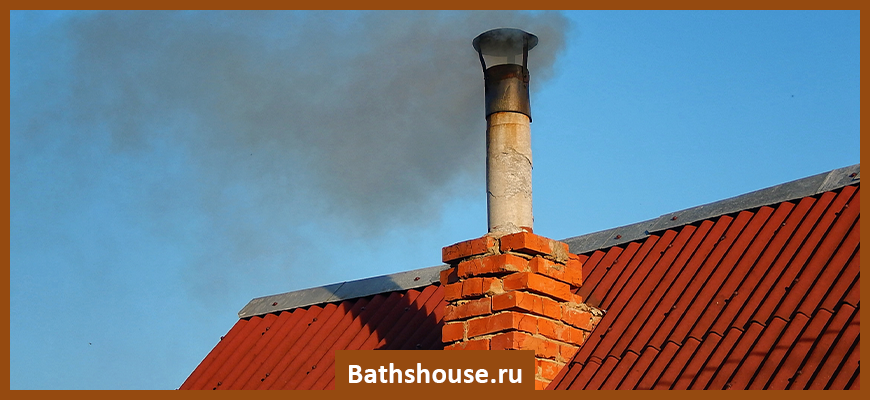

Кирпичный дымоход
Внешне имеет очень приятный вид, однако такая конструкция требует значительных расходов. Внутри её нужно гильзовать, чтобы она не забивалась сажей и не отсырела под воздействием конденсата, так как дымоход может в результате этого потрескаться, что спровоцирует утечку угарных газов.
Керамические дымоходы
Керамика подходит для любых котлов. Это долговечный и прочный материал, выдерживающий высокие температуры. Но монтаж такой конструкции обойдётся достаточно дорого, и к ремонту она практически не пригодна. С таким дымоходом нужно обращаться очень аккуратно, а его установку доверить профессионалам.
Нержавеющая сталь
Многие задаются вопросом, как правильно собрать дымоход из нержавейки в бане, так как это наиболее распространённый вариант. Сажа в такой конструкции почти не скапливается, к тому же этот дымоход очень устойчив к атмосферному воздействию. Внешне конструкция достаточно эстетична и проста в обслуживании.
Стекло
Стекло устойчиво к коррозии и влаге, минимально инертно. Однако огнеупорное стекло – дорой материал, на стоимость также влияет и сложность процесса. Это один из самых дорогостоящих вариантов, хотя дополнительные расходы вполне оправданы его достоинствами.

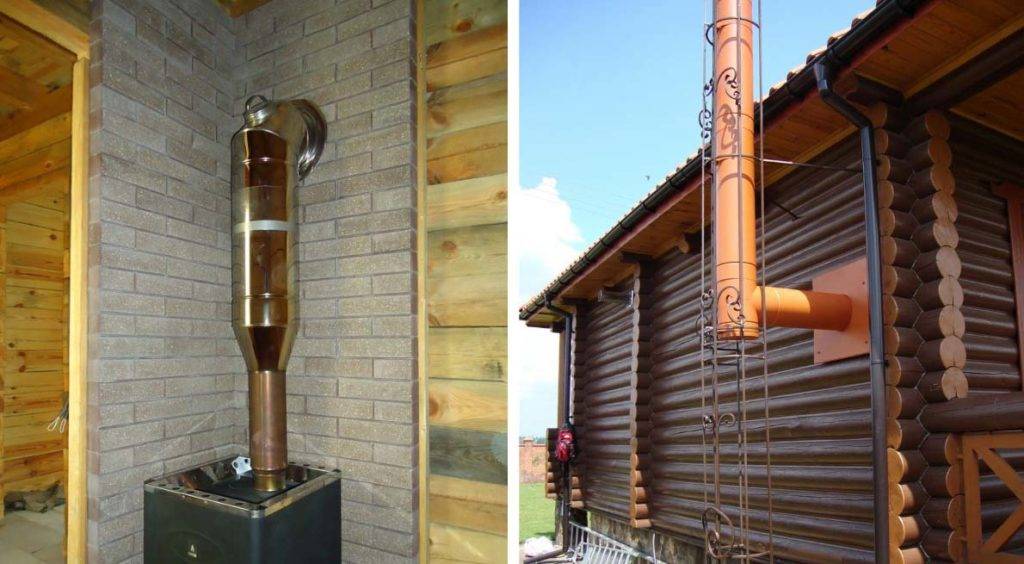

Дымоход из одноконтурной нержавейки или сэндвич-трубы в бане
Сэндвич дымоход для бани вполне может обезопасить от пожара деревянную баню. Благодаря утеплителю, поверхность трубы редко нагревается выше 40оС. Но в любом случае при монтаже необходимо соблюдать все меры пожарной безопасности. Во время установки рекомендуется чётко следовать инструкции от производителя.
Как ухаживать за сэндвич-дымоходом
Правила обслуживания и ухода за сэндвич-дымоходами полностью соответствуют требованиям, предъявляемым к аналогичным конструкциям из других материалов:
Систематическая проверка состояния дымоходной трубы на предмет целостности, чистоты и достаточности просвета для свободного прохождения дымовых газов.
Для оценки последнего может использоваться небольшое зеркальце, которое нужно будет завести в трубу через ревизионный люк. Не стоит забывать и о проверке оголовка, где птицы часто обустраивают свои гнезда.
Периодическая очистка труб от сажи перед началом отопительного сезона. Во время него – при необходимости.
Для чистки применяют специальные щетки-ершики. Для профилактики и снижения интенсивности образования сажных отложений используют специальные препараты, сжигаемые в топке теплогенератора.
Способ установки
Установка проводится с внешней и внутренней стороны. Ряд преимуществ и недостатков есть у каждого способа установки, но выбор зависит от желаемого результата. Список плюсов и минусов поможет определиться в выборе.

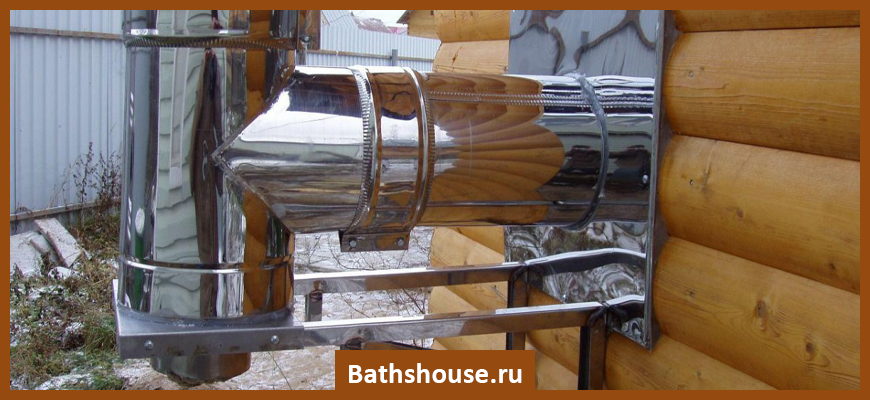

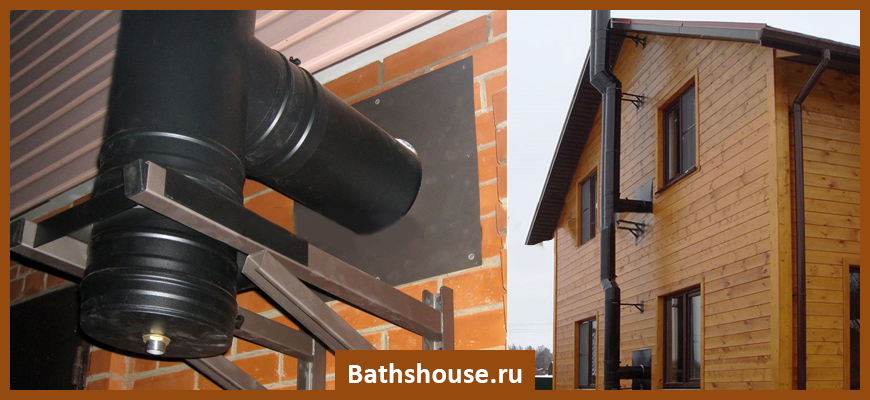

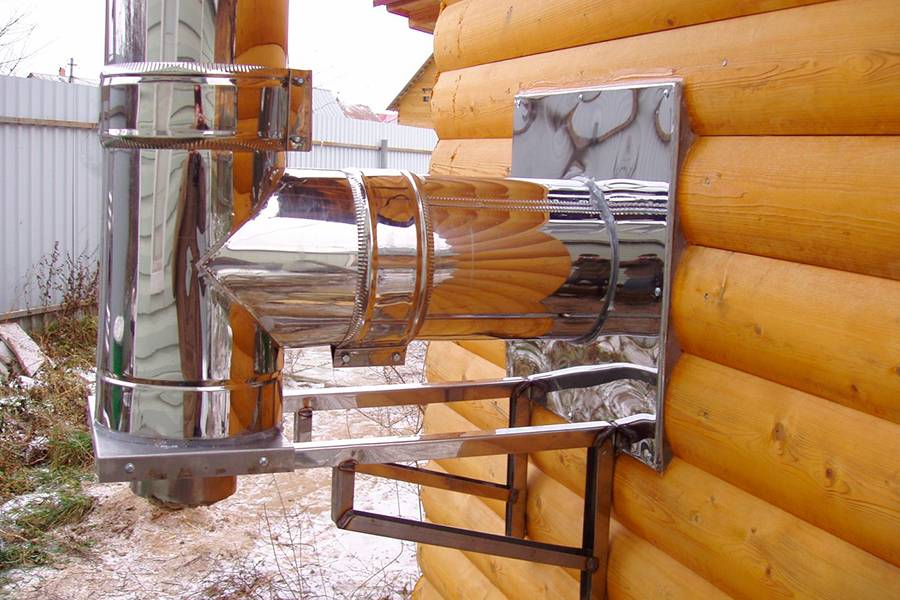

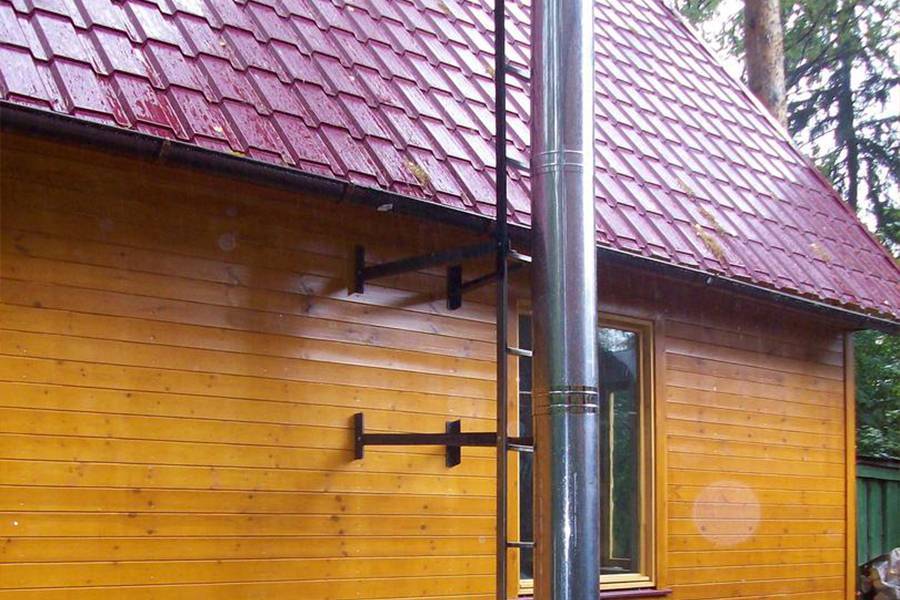

Через стену
Конструкция дымохода полностью монтируется через стену, и заступает над баней, но в самой бане не занимает место.
- экономит место в бане;
- снижает риск появления пожара;
- не принесет ожогов, за счет отсутствия в парной;
- проста в установке, не нужно проводить сквозь крышу.
Недостатки:
четкость в монтаже, важно не отклоняться от размеров, соизмерить проем в стене и трубе. не предохраняет от расхода тепла, пары отходят моментально на выход; дымоход имеет достаточный нагрев; высокий ценник по сравнению с установкой трубы через крышу
Полезные мелочи и важные нюансы
Обустройство дымохода – довольно сложный и ответственный процесс, именно поэтому необходимо знать и применять на практике следующую информацию:
- В месте пересечения дымохода и печи лучше использовать классическую монотрубу, которая переходит в сэндвич-конструкцию ближе к потолку. В этом случае «голая» труба будет играть роль дополнительного отопительного прибора, отдавая тепло от печи помещению. Можно обустроить даже небольшую каменку, обложив трубу мелкими камнями. Таким образом, наиболее жесткое инфракрасное излучение будет поглощаться камнями, а после окончания банных процедур они еще долго будут отдавать тепло, способствуя более быстрому просыханию помещения;
Ни в коем случае не должно быть соприкосновения дымохода и каких-либо из коммуникаций, в особенности газовой или электрической проводки;
Максимальная длина горизонтального участка готового дымохода не должна быть более одного метра;
Для того, чтобы процесс очистки трубы от сажи был оптимизирован и не сложен, следует позаботиться об обустройстве люков еще на этапе установки дымохода;
Если крыша бани плоская, то труба дымохода должна возвышаться над ней минимум на 1 м. Если же крыша имеет скатную кровлю, то дымоход должен возвышаться на 50 см и более;
В случае, если кровельный материал не имеет должного уровня защиты от возгорания, следует позаботиться об установке искрогасителя.
На что следует обратить внимание при монтаже
Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.
Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:
- Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
- Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
- Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
- Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
- Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
- Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.
Монтаж дымохода для металлической и кирпичной печи
Кладку следует начинать сверху печки. Предварительно на печь устанавливается насадная труба. Кладка кирпича ведется, как при возведении стен, но существует ряд нюансов:
- Чтобы печь исправно давала тепло, а дым уходил по каналам, требуется внимательно следить за уровнем конструкции. Использовать измерительный прибор нужно после каждого выложенного ряда.
- Строя дымоход из кирпича, впрочем, как и печь, необходимо использовать не стандартный раствор, в который входит цемент и песок, а добавлять в смесь глину. Пропорции раствора таковы: 2: 5: 1.
- Толщина слоя раствора должна варьироваться в пределах от 5 до 10 мм. Показатель, равный сантиметру, является критичным. Если превысить его, то кладка довольно быстро разрушится;
- Стыки между кирпичами должны быть тщательно заделаны. Если пренебречь этой процедурой, то искры могут попасть в помещение.
- Монтаж должен производиться исключительно из целых кирпичей. Использование четвертей и половинок может привести к необходимости увеличения расхода раствора, что недопустимо.
Из вышесказанного следует сделать следующий вывод: дымоход из кирпича имеет массу несомненных преимуществ, но его монтаж осложнен многими факторами. Поэтому установить его своими руками, не имея соответствующего опыта, вряд ли получится.
Популярные схемы устройства
Популярные схемы устройства дымохода часто связаны с вопросами как вывести трубу в бане через крышу и как устроить проход дымохода через потолок или стену. Существует два основных способа установки:
Через крышу и потолок: Самый распространённый вариант, для него следует знать, как поставить трубу в бане через потолок и крышу. Применяются в основном сэндвич-дымоотводы и нержавейка.
Через стену: В этом случае, чтобы закрепить трубу к внешней стене, понадобятся дополнительные кронштейны, что удорожает этот способ. Внешне конструкция смотрится достаточно эстетично. Монтаж несколько более сложный и требует внимательного отношения к соединительным размерам.
Виды дымоходов
Для производства дымоходов используются различные материалы. Выбор конкретного варианта зависит от технических и финансовых возможностей. Наиболее часто их делают из:
Из кирпича
Кирпич — отличный теплопроводник, а дымоход, выполненный из него, ещё на протяжении долгого времени по окончанию топки сохраняет тепло. К его явным преимуществам относятся безопасность и эстетичный внешний вид. Также пропадает необходимость в монтаже противопожарного узла, поскольку кирпич — негорючий материал, обладающий толстыми стенками. Однако минусов тоже достаточно:
Массивность. Кладка из кирпича имеет тяжёлую массу, что требует наличия прочного бетонного основания бани, глубоко погружённого в грунт.
Несовместимость. Современные бани наиболее часто оборудуют металлическими печами, с которыми кирпичный дымоход несовместим. Чтобы их соединить, вытяжную конструкцию выкладывают отдельно, после чего соединяют с топкой посредством трубоотвода.
Монтаж. Работа с кирпичной кладкой — сложный процесс, требующий определённых навыков
Важно знать, как правильно заделывать швы во избежание просачивания дыма через них.
Установка кирпичных дымоходов целесообразно в банях, выполненных из этого же материала. Тогда вся конструкция получится прочной и функциональной.
Из керамики
По техническим характеристикам керамика очень схожа с кирпичом: не подвергается воздействию высоких температур, влаги, кислотных и щелочных растворов. Однако керамические конструкции имеют круглое сечение, а гладкость материала исключает скапливание пыли и мусора на их поверхности.
Имеются и недостатки:
- относительная дороговизна;
- необходимость заливки фундамента;
- «съедание» полезной площади парилки.
Из стекла
Стекло — универсальный и надёжный вариант. Его жаростойкость и ударопрочность находятся на очень высоком уровне
Однако важно учитывать высокую стоимость материала и работ по его последующей установке
Из асбеста
Дымоходы из асбеста монтируются исключительно снаружи бани, поскольку из материала при нагревании выделяются токсичные вещества. В таком случае установка требует дополнительного использования стальных переходников, соединяющих вытяжку с топкой.
Дешевизна асбеста объясняется его коротким сроком службы. Он быстро впитывает влагу, которая при минусовых температурах имеет свойство к расширению с последующим разрушением всей конструкции. Помимо этого, стенки с лёгкостью накапливают сажу, очищение которой весьма проблематично и губительно для всей системы дымоотведения.
Из стали
Наиболее прочный и практичный материал. Для изготовления дымоходов обычно используют:
1. «Чёрное» железо
С целью экономии можно выбрать «чёрное» железо, являющееся разновидностью стали. Низкая стоимость не лишает материал основных технических опций:
- прочности;
- устойчивости к огню и механическим воздействиям;
- высокого уровня теплоотдачи;
- длительного эксплуатационного срока.
Среди минусов важно отметить:
- тяжёлая масса;
- уязвимость к коррозии;
- сложность монтажа.
2. Нержавеющая сталь
Наиболее дорогостоящий вариант. Однако, благодаря привлекательному внешнему виду, лёгкому весу и неподверженности коррозийным воздействиям, пользуется высоким спросом.
3. Сэндвич-труба
Представляет собой две трубы разного диаметра, вставленных одна в другую. Зазор между ними заполняется изоляцией, устойчивой к высоким температурам. В качестве теплоизоляционного материала могут использоваться керамзит, базальтовая вата, асбест.
В чем преимущество вывода через стену
Вертикальные дымоходы частично расположены внутри бани, другая часть находится на чердаке, и сравнительно небольшой участок выведен наружу сквозь кровлю. Это существенно усложняет обслуживание и общий контроль состояния трубы — приходится лазить на чердак или на крышу, что требует некоторой подготовки и представляет определенную опасность.
Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ
Дымоходы, выведенные наружу сквозь стену, гораздо удобнее. Они находятся на виду и в зоне непосредственного доступа. Любые проблемы с ними можно обнаружить на ранних стадиях, что позволяет своевременно отреагировать на них и восстановить изначальную работоспособность канала. Отсутствует проход сквозь чердачное помещение, где могут находиться легковоспламенимые предметы.
Еще одним важным преимуществом следует считать наличие специального кармана для сбора конденсата. Он находится в нижней части колена и позволяет легко слить накопившуюся жидкость. У вертикальных труб такой возможности нет.
Кроме этого, монтаж такого дымохода практически безопасен и может быть произведен своими руками. Гидроизоляция и утепление участка прохода сквозь стену не представляют серьезной сложности.
В продаже имеются готовые узлы прохода сквозь стену (или сквозь перекрытие, их так же можно установить и на вертикальные плоскости). С их помощью обустройство вывода трубы через наружную стену происходит без особых сложностей или трудозатрат.
Крепление трубы к стене производится с помощью хомутов или специальных кронштейнов. Если труба длинная, можно усилить ее с помощью растяжек — это делается в регионах с высокими ветровыми нагрузками.
Большим преимуществом бокового размещения дымохода является присутствие в продаже всех необходимых деталей и комплектующих — не требуется изготавливать какие-либо детали своими руками, можно приобрести все готовые принадлежности и выполнить монтаж без задержек или проблем.
