Системы вентиляции в частном доме: приточная, вытяжная, газовая

Основные причины ухудшения тяги в системе вентиляции

Среди них они очень известны:

  • трудности с наружным воздухом в котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность существенно ограничивает возможность проникновения воздуха;
  • те же последствия после замены двери, если зазор между полом и нижним краем минимальный или отсутствует;
  • уменьшите естественные сквозняки в жаркое время года за счет уменьшения разницы температур снаружи и внутри дома;
  • появление зон застоя или низкого давления при сильном атмосферном ветре, что также отрицательно влияет на работу вентиляционных систем, поэтому в таких условиях необходим дополнительный контроль тяги.

При эксплуатации системы принудительной вентиляции в котельной выбирайте вентиляторы с крыльчатками, которые не искрятся от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Чрезмерная вентиляция приводит к плохим тепловым условиям, ухудшению жилищных условий в доме.

Устанавливайте вентиляцию своими руками, постарайтесь получить квалифицированную консультацию и учтите их замечания.

Основные типы вентиляции в частном доме и их особенности

Любая вентиляционная система включает в себя две составляющие:

  • один или несколько каналов, по которым в помещение поступает свежий воздух – приточку;
  • каналы по которым выводится наружу отработанный воздух, насыщенный водяным паром, запахами и вредными газами – вытяжку.

В зависимости от того, какая сила побуждает воздух двигаться в нужном направлении, различают две разновидности вентиляции.

Естественная

Функционирование системы основано на тяге, которая образуется в вытяжном канале за счет конвекции. Такая вентиляция является наиболее предпочтительной, поскольку для нее не нужно какое-либо оборудование и, соответственно, энергоснабжение.

Однако, у нее есть особенности, игнорировать которые нельзя:

  • с помощью естественной вентиляции нельзя обеспечить значительную кратность воздухообмена;
  • приточный и вытяжной каналы должны иметь большую площадь сечения;

Работа системы всецело зависит от разности температур внутри и снаружи помещения (летом естественная вентиляция работает очень плохо или не работает совсем), а также от силы ветра.

Принудительная

В данном случае двигателем воздушного потока служит вентилятор. Система получается более сложной и энергозависимой, но зато позволяет выиграть в следующем:

  • объем поступающего воздуха легко контролировать и можно увеличить до сколь угодно большого значения;
  • воздуховоды могут иметь любой диаметр и протяженность;
  • система безупречно работает в «любую погоду, в любое время года».

Схема принудительной вентиляции

В зависимости от того, где именно установлен вентилятор, различают несколько видов принудительной вентиляции:

  1. Приточная: вентилятор располагают в приточном канале. Обычно к этому варианту прибегают в том случае, если воздух нужно прогонять через фильтр, который также установлен в приточке. За счет работы вентилятора в помещении образуется подпор, заставляющий воздух выходить через вытяжной канал и щели в окнах и дверях.
  2. Вытяжная: если воздух снаружи достаточно чист, вентилятор можно установить в вытяжке. В этом случае воздушный поток будет засасываться не только через приточный канал, но и через щели в окнах и дверях. Если их много, что характерно для старых деревянных окон и дверей, то приточку можно вообще не делать.
  3. Приточно-вытяжная.

Как нетрудно догадаться, в вентсистеме последнего типа вентиляторы имеются в обоих каналах — приточном и вытяжном. Как правило, такие системы применяются в производственных помещениях.

Технические моменты

Планируя выполнение работ по сборке дымохода своими руками, постарайтесь достать СНиП под номером 41-01-2003, там есть все технические требования, которым должна соответствовать установка сэндвич дымохода (см. Монтаж дымохода сэндвич своими руками). Если не получилось — ориентируйтесь на нижеследующий перечень правил:

  • Устраивайте минимум горизонтальных участков трубопровода. Любые из горизонтальных колен не должны быть длиннее одного метра.
  • На плоской крыше возвышение дымохода над ее поверхностью должно составлять не менее одного метра.
  • На скатных кровлях внутренние дымоходы должны иметь возвышение: при отставании о конька до 1,5 метра — не менее 0,5 м; при удалении от 1,5 — 3,0 метра — вровень с коньком.
  • Труба на расстоянии от конька более 3,0 метра должна возвышаться над уровнем кровельного покрытия до совпадения верхушки дымохода с линией в 10 градусов от горизонта конька.

Кроме этого, имеются следующие требования к устройству сэндвич дымоходов:

  1. У дымовых труб не должно быть уступов.
  2. Отводы труб можно выполнять под углом в 30 градусов.
  3. Температура газа, отводящегося по дымовым трубам, не должна быть более 500 градусов.
  4. Все наклонные участки дымовой трубы не должны иметь шероховатостей. Их поперечное сечение не должно быть меньше по площади, чем сечение вертикальных труб.
  5. В процессе эксплуатации собранного дымохода не стоит забывать о необходимости периодической очистки трубопровода от сажи.

Устройство сэндвич дымохода – работа непростая, требующая максимум внимательности. Поэтому следует отнестись к выполнению монтажа с огромной ответственностью.

Как сделать вентиляцию в котельной частного дома

Правильный расчет принудительной и естественной конвекции воздуха начинается после анализа. Определяется общий объем помещения, расположение воздуховодов относительно отопительной установки. Устанавливать воздухозаборные решетки на двери или в окне не рекомендуется. Это может изменить направление воздушных потоков.

Схема и расчет

Естественная приточная вентиляция без принудительной устанавливается, если дом не расположен в низине, рядом нет большого скопления деревьев, не расположены другие постройки. Они влияют на обмен, искусственно уменьшая его. Для надежности проектируют дополнительную систему с вентилятором.

Сначала рассчитывают кратность, по нормам она равна 3. Для технического помещения, площадью 15 м² и высотой потолков 2,4 она равна:

К=(6-2,4)*0,25+3=3,95

Рассчитаем эффективный воздухообмен по формуле:

W=K*V

Где:

W – воздухообмен, м³/час;

К – кратность;

V – объем пристройки.

Итого получается – 3,95*(15*2,2)=130 м³. Теперь можно вычислить рабочее сечение входного вентканала – 130/3600=0,036 м². Если будет использоваться труба круглого сечения, ее диаметр должен быть не менее 200 мм.

Эти данные учитывают при выборе канального вентилятора. Его производительность не меньше расчетного обмена. Для небольших площадей можно использовать лопастные модели, реже ставят центробежные.

Места установки элементов определяются до окончательного обустройства. Патрубок для поступления кислорода располагается в нижней части стены, выходной – в верхней зоне пристройки. Это нужно для естественной конвекции. Свободный доступ для обслуживания и ремонта. Защита от засорения входного отверстия – решетки. На выходной не должно влиять тепловое излучение от теплоснабжения.

Материалы и инструменты


Приточный клапан

Материал изготовления воздуховодов – пластик, оцинкованное железо или алюминий. Для автономного частного отопления можно использовать канализационные трубы расчетного диаметра. Дополнительно к ним купить переходники. На входной патрубок – защитную решетку, переходник с обратным клапаном.

Дополнительные материалы:

  • Защитные гильзы для перекрытий.
  • Крепление – саморезы, монтажные хомуты.
  • Монтажная пена для герметизации пустот между гильзами и перекрытиями.

Инструменты – пила для обработки труб, рулетка, линейка. Для формирования отверстий в стене перфоратор со сверлом по бетону с коронкой. Проходной канал в кровле делается с помощью ножовки по дереву или бензопилы. Средства личной защиты – перчатки, очки, респиратор.

Монтаж

Работать рекомендуется в теплое время года. Рабочее место хорошо освещено, нет предметов, мешающих выполнению операций. Инструмент проверить на работоспособность, сделать пробную сборку воздуховодов по схеме.

Сначала намечают места формирования монтажных отверстий в стене и потолке. Входное располагается на высоте от 25 см по уровню земли. Выходное не проходит через стропила кровли. Их можно использовать для крепления патрубка.

Дальнейшие действия по организации системы своими руками.

  1. Очистить проемы от пыли и грязи.
  2. Установить проходные гильзы.
  3. Выполнить монтаж труб.
  4. Закрепить вертикальную часть, проверить надежность крепления.
  5. Установить вентилятор, подключить его к электросети.

Оборудование для вентиляционной системы

Сегодня есть несколько способов организации системы приточно вытяжной вентиляции. Все зависит от размеров помещения, финансовых возможностей, типов постройки. Их можно различить между собой по следующим критериям:

  • По сложности монтажа, возможно ли установить все самостоятельно или лучше пригласить специалистов;
  • В зависимости от стоимости оборудования и его обслуживания (замена фильтров, затраты на электроэнергию);
  • По охвату, система вентиляции работает в одном помещении, либо обслуживает все здание.

Рассмотрим, какое сегодня существует оборудование для монтажа приточно вытяжной вентиляции, и вы сможете подобрать подходящее.

Оконные и канальные вентиляторы

Самый простой способ устроить вентиляцию в квартире – это использовать оконные или канальный вентиляторы.

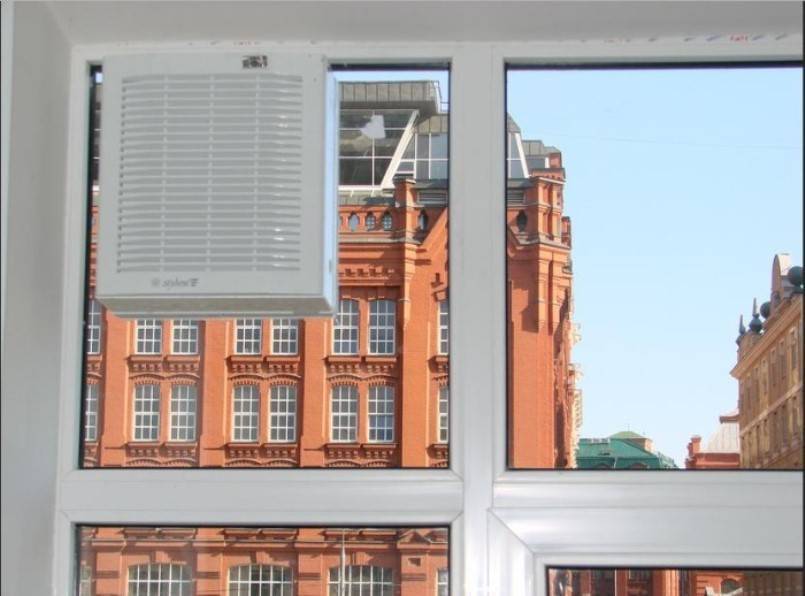

Такие вентиляторы чаще всего можно увидеть в квартирах, установленные на кухне. Проще выполнить монтаж в форточку, заменив стекло прозрачным пластиком и закрепив в нем вентилятор.

Канальные устанавливаются в существующие вентиляционные системы квартиры для увеличения притока воздуха.

При использовании таких вентиляторов возникают некоторые трудности:

  • Трудно подобрать необходимую мощность, чаще выбирают что есть или по дешевле;
  • Не для всех окон такой монтаж подойдет, для современных стеклопакетов сделать это очень затратно и сложно;
  • Нагнетаемый вентилятором воздух с улицы является влажным, холодным и с неприятным запахом.

Стенные проветривали

Не много сложнее в монтаже и дороже – приточная вентиляция устанавливаемая в стене.

Такие системы также делятся на несколько видов:

  • Пассивные проветривали. Такая система увеличивает приток воздуха в помещение. Представляет собой специальное отверстие в стене. Такое отверстие декорируют, закрывают решетками или жалюзями, что ограничить попадание в помещение мусора или насекомых.
  • Клапаны приточной вентиляции. Позволяют лучше регулировать поток воздуха. При открытии пропускают воздух в помещение.
  • Принудительные проветривали. Такая система позволяет организовать приточно-вытяжную вентиляцию с помощью вентиляторов. Одни вентиляторы нагнетают воздух в помещение, другие обеспечивают выход отработанного воздуха наружу.

Принудительная приточная установка

Такая приточная установка более дорогая предыдущих вариантов. Состоит из нескольких частей: вентиляторов, фильтров, вентиляционных каналов, клапанов.

Монтируется чаще всего на балконе или на стене дома. При таком устройстве шум установки не мешает жильцам дома.

Помимо стоимости самой установки, придется также нести затраты на ее обслуживание (необходимо выполнять замену фильтров). И ежемесячные затраты на электроэнергию.

Приточно-вытяжная установка с функцией рекуперации воздуха

Принудительная  приточно-вытяжная вентиляция очень хорошо выполняет воздухообмен. Но большим ее минусом является то, что теплый воздух быстро выходит на улицу, а на его место приходит холодный, который опять нужно нагревать.

Такая проблема решена в установке с функцией рекуперации воздуха. Принцип работы системы заключается в обмене теплом отработанного воздуха с холодным, который закачивается в квартиру.

Приточно-вытяжная вентиляция относится к самым дорогим внутренним коммуникациям в загородном доме. Следует тщательно обдумать стоит-ли монтировать дорогостоящее оборудование и оплачивать приличную стоимость монтажа данной коммуникации, так как эту работу следует поручить только проверенным специалистам.

Как проверить вентиляцию газового котла в частном доме?

Работоспособность вентиляционной системы проверяется очень просто: к вытяжному каналу (обычно он снабжен решеткой) следует поднести фрагмент газетного листа, который при наличии достаточного воздушного потока должен затягиваться внутрь.

Если ничего подобного не происходит, это может означать как засорение вытяжного канала, так и отсутствие притока свежего воздуха.

Последнее чаще всего обусловлено установкой металлопластиковых дверных и оконных блоков: в отличие от обычных деревянных, они перекрывают проемы абсолютно герметично. Еще одна причина – установка межкомнатных дверей без просвета внизу – это в том случае, если приточный и вытяжной каналы находятся в разных помещениях дома.

Требования к установке газового котла

Оценить количественно работу вентиляции можно при помощи специального инструмента, измеряющего скорость движения воздуха.

Установив его рабочий орган в виде вертушки в вытяжном канале, нужно определить скорость потока, и полученный результат умножить на площадь поперечного сечения канала. В результате мы получим объем воздуха, который система пропустит через себя за единицу времени.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Материалы воздуховодов в газовых котельных

Правильно подобранный материал для воздуховода обеспечивает более длительную эксплуатацию вентиляции.

В соответствие с действующими стандартами в качестве материала для организации вентилирования помещений с газовым оборудованием может использоваться:

  • кирпич;
  • керамика;
  • асбест;
  • оцинкованная и нержавеющая сталь.

Применять пластик для воздуховодов нежелательно, т.к. это снижает огнестойкость конструкций. В некоторых нормативных актах (к примеру, пункт 7.11 СНиП 41-01-2003) указывает на то, что воздуховоды могут быть частично сделаны из горючих материалов.

Вне зависимости от того, какой материал будет использован, все вентиляционные каналы, проходящие через холодные зоны, нужно утеплять. В этих местах может уменьшиться тяга, образоваться конденсат, а сам вентканал котельной с газовым котлом может замерзнуть и перестать выполнять свои функции. Именно поэтому лучше протягивать трубы по теплому контуру, исключая вероятность их промерзания.

Кирпичные вытяжные каналы

Кирпич недолговечен, т.к. из-за температурных перепадов на его поверхности образуется конденсат, приводящий к разрушению материала. Если кирпичная кладка берется в качестве материала для шахты, то дымоотвод собирается из одноконтурных оцинкованных металлических труб, толщина которых зависит от температуры выделяемых газов.

Керамические вентиляционные трубы

Воздуховоды из керамики универсальны, удобны в эксплуатации и долговечны. Принцип их сборки схож с технологий устройства керамических дымоходов. За счет высокой газоплотности они устойчивы к сильным загрязнениям разного плана и агрессивным химическим средам.

Но в таких вытяжках необходимо устанавливать конденсатоотводчики, т.к. керамика хорошо впитывает влагу. Конструктивно такая вытяжка состоит из 3 слоев:

  • внутренний слой из керамики;
  • средний изоляционный слой из камня и минваты;
  • внешняя керамзитбетонная оболочка.

Эта вентиляционная система не может иметь больше трех колен. Внизу керамического дымохода устанавливают капельник и ревизию.

Стальные воздуховодные пути

Стальные вытяжные каналы удобны и практичны.

При монтаже стальной системы вентилирования нужно придерживаться следующих рекомендаций:

  1. Сбор сегментов производится по методу «труба в трубу».
  2. Стеновые кронштейны крепятся с шагом не больше 150 см.
  3. Длина горизонтальных сегментов должна быть не более 2 м, если в системе не предусмотрена принудительная тяга.

По стандартам толщина стальных стенок должна быть не меньше 0,5-0,6 мм. Температура газа, который вырабатывают котлы, составляет 400-450 0С, из-за чего тонкостенные металлические трубы могут быстро прогореть.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Как работают вентиляционные системы

Рассмотрим подробнее, как работают различные типы вентиляции в помещении с газовым котлом:

В случае механической тяги необходимо установить вентилятор. Устанавливается в вентиляционную решетку на входе воздуха в помещение. Естественная тяга отличается тем, что воздушные массы движутся из-за разницы в давлении в помещении и за окном. Но даже в этом случае, при нормальной тяге, установка небольшого вентилятора не повредит. Механический тип вентиляции создает принудительный поток кислорода и эффективно удаляет просроченный воздух.

  • Иногда в котельных устанавливается комбинированная система вентиляции – приточно-вытяжной. Комбинация механической и естественной вентиляции создает хорошие условия для безопасной эксплуатации газового агрегата.
  • Самая простая система вентиляции – это система без воздуховодов. Это специальные отверстия в потолке или стенах, иногда соединяющие две комнаты, например, кухню и ванную комнату.
  • Если в квартире или доме имеется большое количество газов и пыли, то устанавливается канальная вентиляция. Это рассчитанная система труб, проходящих через здание. Расположение труб и их диаметр рассчитывается специалистом.

Какая вентиляция лучше

Сразу отметим, что человеку по нормам требуется около 30 м3/час, а естественная вентиляция может обеспечить всего около 12-15 м3/час и зависит от погодных условий. Поэтому, для комфортного проживания лучше выполнить приточно-вытяжную вентиляцию, особенно это касается загородных домов общей площадью более 100 м2.

ПВВ влечет за собой ощутимые трудозатраты и финансовые расходы, поэтому стоит еще на стадии проектирования дома решить вопрос с выбором типа вентиляции дома.

Плюсом выбора ПВВ служит еще один положительный момент, в здание будет поступать воздух фильтрованный, подогретый, нормальной влажности, что невозможно при устройстве естественной вентиляции.

Для закрытых камер сгорания

Коаксиальный дымоход выглядит как труба внутри трубы. Конструкция поставляется готовой и быстро и без проблем собирается. Достаточно знать диаметр выхода и параметры – высоту, длину.

Самая простая – коаксиальная система дымоходов. Труба поднимается над котлом и поворачивается на 90°. От него до потолка должно быть не менее 20 см. Затем его вводят через отверстие в стене, снаружи он должен заканчиваться на расстоянии не менее 30 см от стены.

Высота от уровня земли также регулируется – выход трубы не должен быть ниже 20 см от земли, а расстояние от ближайшей стены – от конца трубы до стены должно быть не менее 60 см.
