3д забор — пошаговая инструкция самостоятельной установки

О сетке Гиттер для забора

Это решетчатая конструкция из легкой, но прочной сетки (в переводе с немецкого Gitter означает «решетка»).

Однако не все сетки могли дать ожидаемый результат – создать жесткую безрамочную конструкцию с малым весом и способностью выдерживать большие нагрузки.

Решение, как оказалось, лежало на поверхности: если нельзя использовать мягкую проволоку, то почему бы не использовать более толстую, специально создав еще и ребра жесткости? Так и получилась сетка из проволоки диаметром 4–6 мм, соединенная методом точечной сварки во всех точках.

Износостойкий металл

Ну а что касается жесткости сетки Гиттер, то здесь использован вариант 3D (3Д), когда по всей длине пролета сверху и снизу делается изгиб вертикальных прутьев по одной линии. А для того чтобы изгиб был более прочным, место изгиба усиливается горизонтальными прутьями с двух сторон.

В отличие от привычных моделей сварной сетки с квадратными ячейками для сетки 3D используется прямоугольная ячейка 50х100 мм. Такая секция с двумя ребрами жесткости и вертикальными ячейками позволяет выдерживать большие нагрузки, при этом имея малый вес.

Отличный вариант для ограждения детских садов

Секция из сетки Гиттер сама является несущей конструкцией и не требует дополнительного усиления. Размеры секции 2х2,5 метра отлично подходят в качестве ограды для дачи или городского дома.

Описание и характеристики

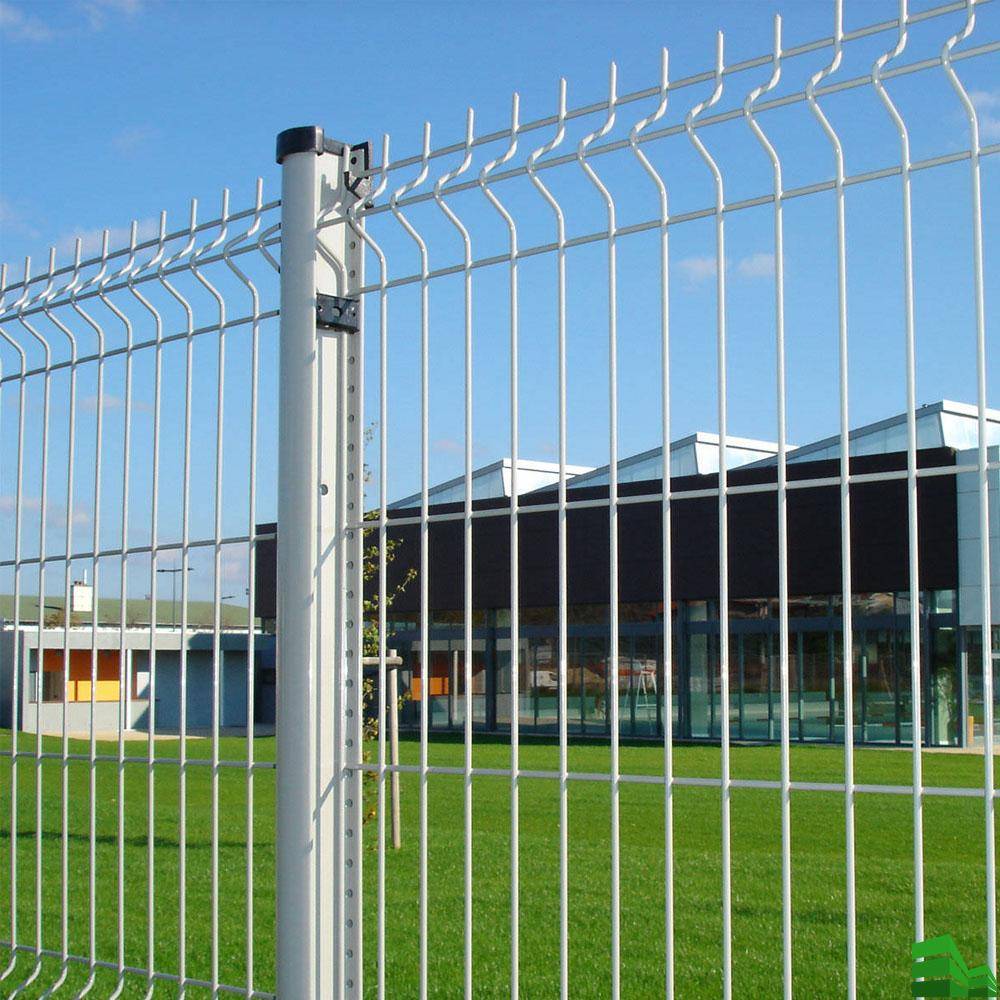

3D заборы представляют собой секционные конструкции, сваренные из стальных стержней, которые крепятся к опорам с помощью специальных хомутов. Дополнительную жесткость забору придают V-образные изгибы вертикально расположенных стержней, усиленные горизонтальными прутками (см. фото выше). Такое горизонтальное пространственное профилирование и дало конструкции название 3Д.

Она идеально подходит для строительства ограждений для дачных участков, периметров коттеджных поселков, территорий школ, автостоянок, спортивных и складских комплексов, заводов и т.п.

Область применения не ограничивается частным домовладением

Комплектующие

Забор 3D от производителя поставляется в готовом для монтажа виде и состоит из следующих элементов:

Сетчатые секции шириной 2,5 метра с несколькими горизонтальными ребрами жесткости, сваренные из стальных оцинкованных прутков. Высота секции может быть разной, в стандартном исполнении она составляет 1,5-2,5 метра. Стандартный размер ячейки сетки – 50х200 мм, но по желанию заказчика он может быть изменен.

Элементы конструкции

Все комплектующие устойчивы к климатическим воздействиям. Сварная заборная сетка имеет порошковое или ПВХ-покрытие, опорные столбы окрашиваются порошковой краской в любой из цветов таблицы RAL по желанию заказчика.

Основные преимущества

Постоянно возрастающую популярность заборы 3 Д обретают благодаря многим своим качествам и характеристикам.

• Высокая прозрачность обеспечивает беспрепятственное движение воздуха и проникновение солнечного света к посадкам и насаждениям, не ограничивает обзор. В то же время такое ограждение надежно защищает участок от несанкционированного доступа на него нежелательных гостей. Именно поэтому особенно востребованы заборы 3Д для дачи, приусадебного участка и других территорий, на которых выращиваются плодовые, овощные и цветочные культуры.
• Низкая стоимость по сравнению со многими другими видами ограждений – ещё один немаловажный фактор, влияющий на выбор такого забора.
• Возможность выбора любого цвета, соответствующего дизайну участка и расположенных на нем построек.

Опорные столбы и решетки могут быть одного или разных цветов

Высокая скорость монтажа. 3 D заборы очень быстро и легко собираются из отдельных секций благодаря специальным креплениям. Основное время занимает установка столбов, но если делать это не своими руками, а воспользоваться услугами специалистов с профессиональной техникой и инструментами, то монтаж займет совсем немного времени даже на очень протяженных участках.

Бурение грунта для установки опор

• Качество и надежность. 3 Д забор опровергает распространенное мнение, что дешевое не может быть качественным. Технология его изготовления основана на круговой сварке, благодаря которой прутья решетки практически невозможно выломать. Поэтому по своей надежности он не уступает сплошным металлическим или каменным ограждениям.
• Долговечность. Обеспечивается качественной внешней защитой всех элементов конструкции.
• Легкость. Каждая секция имеет небольшой вес, что позволяет устанавливать заборы для дачи 3D без применения техники и большого количества помощников.
• Удобство эксплуатации. На всем протяжении своей службы, которое может достигать 15-20 лет, 3Д забор не потребует от вас никакого ухода или ремонта.
• Эстетичный и современный внешний вид.

Производство 3D заборов осуществляют многие российские предприятия на импортном оборудовании, по европейским технологиям и стандартам.

Сварочная линия для производства 3Д ограждений

Среди самых популярных можно выделить ограждения TerraFence, Fensys, City, Gitter. Все они отличаются высоким качеством, долгим сроком службы, и не требуют обслуживания и дополнительных вложений в течение всего периода эксплуатации.

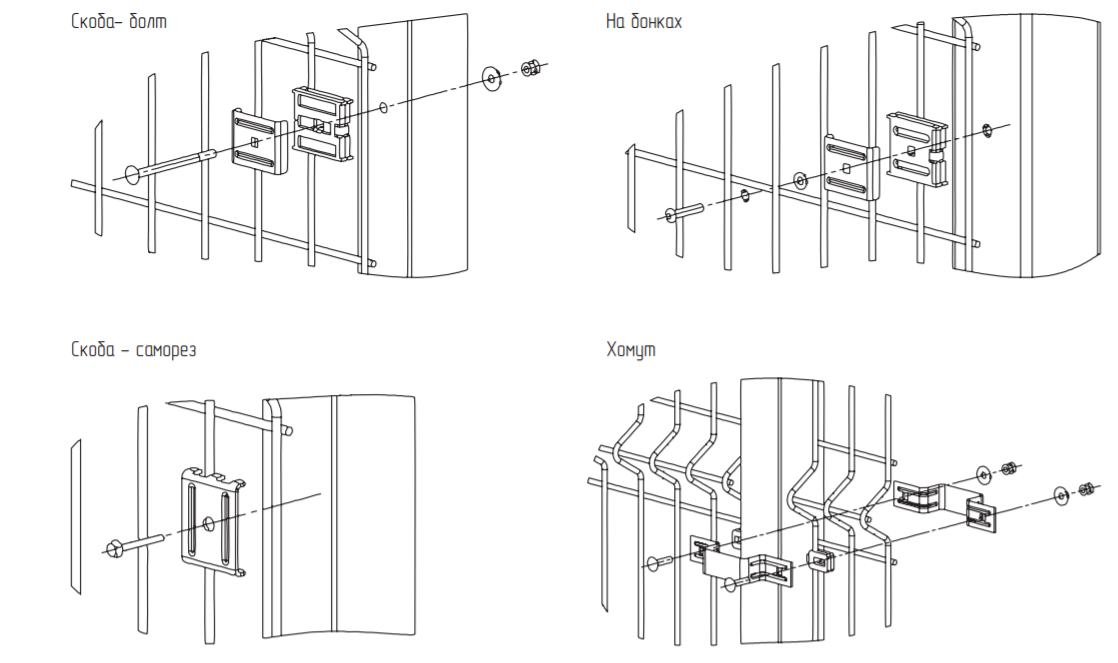

Установка панелей ограждения

Панель ограждения необходимо монтировать в направлении ребрами жесткости от столба.

В случае, если остаток проема до крайнего столба не равен ширине панели, необходимо подрезать панель в размер при помощи ножниц по металлу. Обрезанные края панели необходимо подкрасить в нужный цвет при помощи специального штрих-корректора, во избежание возможной коррозии металла.

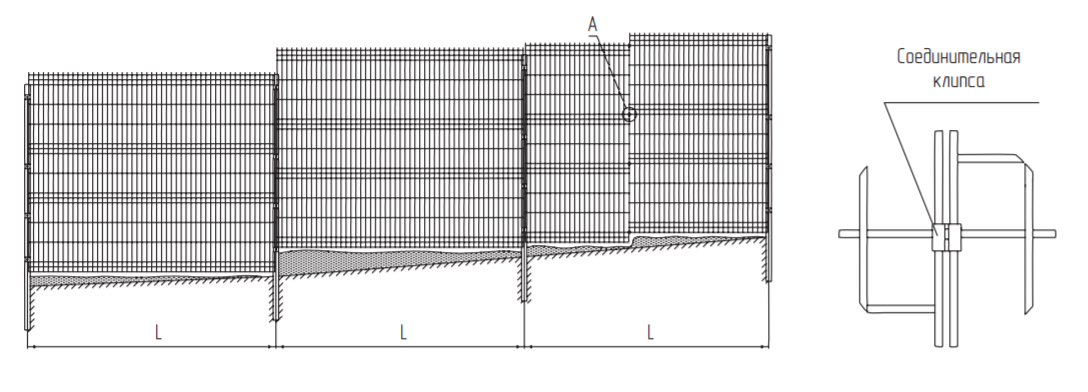

Перепад по высоте

Установка панелей ограждения в случае перепада высоты осуществляется тремя вариантами:

Вариант 1

Установить следующий столб выше предыдущего на высоту перепада (в случае если длина столба позволяет).

Вариант 2

Если длина столба не позволяет, сместить по высоте только панель.

Вариант 3

Сместить панели, крепящиеся в одном пролете, и закрепить их соединительными клипсами.

Виды сетки

Забор из сварной сетки в металлическом каркасе

Аккуратно и качественно смонтированные заборы из сетки надежно препятствуют проникновению нежелательных гостей на огороженную территорию.

Независимо от вида сетки все ограждения такого типа:

• устанавливаются без особого труда;
• не требуют закладки тяжелого фундамента, при монтаже достаточно забетонированных столбов;
• могут быть использованы в качестве основы для вьющихся растений;
• светопроницаемы, что позволяет выращивать вдоль них различные сельскохозяйственные культуры и декоративные растения;
• благодаря использованию современных антикоррозионных и декоративных покрытий, имеют длительные сроки эксплуатации.

На практике для обустройства сетчатых металлических изгородей используют сварные сетки:

• гиттер;
• сварные сетки;
• кладочные сетки и др.

Все они отличаются высокой прочностью и с успехом выдерживают механические и ветровые нагрузки.

Сварные заборы из сетки

Гиттерная сетка или 3D

Прочность сварной сетки, которая является ее главным техническим параметром, зависит от двух характеристик – диаметра проволоки и геометрических размеров ячейки. Чем мельче ячейки, тем прочнее полотно. Широко распространена сварная сетка с размерами ячеек 50х50 и 100х100 мм. Встречаются и более крупные – 150х150 и 200х200 мм. Вес полотна при этом определяется диаметром проволоки, из которой она изготовлена. Они бывают легкими 3-6 мм) и тяжелыми (8-40 мм).

На рынке можно встретить:

• стандартные заборные секции с размерами 1.0х2.0 м, 1.5х3.0 м, 2.0х3.0 м;
• сетку в рулонах, имеющих длину до 50 м.

Чаще всего для ограждений используют сварную сетку:

• неоцинкованную;
• оцинкованную;
• с поливинилхлоридным покрытием;
• двойным защитным покрытием (цинк+полимер).

Оцинкованная сварная сетка с полимерным покрытием

Нанесение поливинилхлоридного покрытия на неоцинкованную сварную сетку значительно повышает срок ее службы. Так как полимер наносится на поверхность после сварки, она в течение длительного времени не подвергается коррозии. Применяют такую сетку при ограждении территорий рядом стоящих коттеджей или загородных домов как продолжение фасадных заборов, имеющих респектабельный вид.

Стальная оцинкованная сетка чаще всего используется при возведении дачных заборов. Специальное покрытие проволоки цинком увеличивает срок службы ограждения.

Дополнительное покрытие оцинкованной сетки полимером придает ограждению изысканный внешний вид и органично вписывается в ландшафт участка. Такая изгородь практически не подвержена коррозии. Однако из-за высокой стоимости широкой популярностью она не пользуется.

Пошаговая инструкция по установке сварного 3D-забора

Собрать и установить сварное ограждение можно самостоятельно, поскольку для этого не нужны специальные познания и инструменты. Последовательность действий будет следующей.

1. Подготовительный этап.

Он включает приобретение необходимых материалов, в том числе 3D-ограждение, а также составляющие бетонного раствора.

Монтаж выполняется с помощью следующих инструментов: садового бура, кувалды, рулетки, каната, лопаты, уровня, емкости для замешивания цементного раствора или бетономешалки, шуруповерта.

Затем необходимо подготовить участок, убрав старые ограждения, выкорчевав пни, кустарники, все то, что может помешать установке сварного 3D-забора.

При значительных перепадах высот участок стоит максимально возможно выровнять.

После окончания подготовительных работ переходят к следующему этапу.

2. Разметка участка.

Без разметки правильно установить сварное 3D-ограждение достаточно проблематично. В первую очередь необходимо определить, где будут располагаться секции забора и входные ворота, обозначив размеченные участки вбитыми по углам колышками. Между кольями натягивают шнур, помогающий ровно поставить опорные столбы.

Далее определяют место монтажа каждого опорного столба. Расстояние между ними выбирается в зависимости от размера секций сварного 3D-забора и составляет примерно 2,4–2,6 м. Места будущей установки опор также помечаются колышками.

3. Копка лунок.

Для того чтобы сделать опорные лунки, используется садовый бур. Лучше, если он будет бензиновым с диаметром шнека примерно 25 см. Лунки должны уходить в землю под углом 90°.

При отсутствии бура можно воспользоваться лопатой. В этом случае работать будет сложнее, поскольку необходимо сделать круглые ямки глубиной 50 см и диаметром 25 см.

Лунки делают в отмеченных местах, в которых планируется установка опорных столбов.

4. Крепление опор.

Устанавливать опорные столбы для 3D-забора можно несколькими способами:

• цементированием;
• бутованием;
• при помощи винтовых свай.

Второй и третий способы используются нечасто. Если высота секций сварного ограждения достигает 2 м, то опорные столбы должны быть трехметровыми. Для придания готовой конструкции прочности трубы должны быть углублены на треть своей высоты. Нижний участок опоры устанавливается в лунку, при этом на полметра он должен быть вбит в грунт. Еще полметра заливается бетонным раствором.

Монтаж сварного 3D-забора выглядит следующим образом:

Опорный столб помещают в лунку.
При помощи кувалды его вбивают в грунт на 50 см.
При вбивании опорного столба важно не повредить расположенную сверху трубы заглушку, поэтому необходимо использовать прокладку, в качестве которой подойдет, например, доска.
В процессе монтажа нужно следить за тем, чтобы столбы располагались строго вертикально. Сделать это без помощников достаточно проблематично

В процессе установки один из подручных должен направлять опору, а второй контролировать ее с помощью уровня.

После установки все опоры необходимо забетонировать. Ускорить работу поможет использование бетономешалки. Лопатами лунки заполняют бетонным раствором. Последний уплотняют арматурными прутьями путем штыкования, в процессе которого пруты втыкают в смесь, выгоняя из бетона воздушные пузырьки. Затем необходимо дождаться, пока бетон полностью затвердеет (это произойдет примерно через 2 недели).

5. Крепеж секций.

Последний этап в установке сварного 3D-забора заключается в монтаже ограждающей сетки к опорным столбам. В качестве основного крепежного элемента выступают П-образные пластиковые хомуты, фиксирующие секцию ограждения и прижимающие ее к трубе.

Для крепления одной опоры нужно минимум четыре хомута, которые располагаются сверху, снизу и в середине трубы на равном расстоянии. После этого монтаж ограждающей конструкции завершен.

Это интересно: Ландшафтный дизайн дачного участка площадью 10 соток

Перевозка и хранение 3D-забора

Погрузочно-разгрузочные работы желательно проводить с помощью вилочного автопогрузчика грузоподъемностью минимум 3 тонны и с длиной вил не менее 2 метров. При перевозке панели ограждения «Гранза» нужно размещать на специальные деревянные поддоны в количестве 50-80 штук на один поддон. Вес поддона 1-1,5 тонны. В одну стандартную еврофуру вмещается 800-1200 панелей общим весом 17-19 тонн. Рекомендуется устанавливать поддоны штабелями не более 4-х ярусов и крепить ремнями к кузову машины.

Панели и столбы до 10 штук разрешается транспортировать в упаковке без поддона. При хранении допускается штабелирование не более 4-х штук в высоту.

Подробнее читайте в пункте 1.5 Инструкции по монтажу 3D-ограждений, ворот и калиток «Гранза»

Виды заборов Gitter

Несмотря на тот факт, что данные изделия появились не так уж давно на российском строительном рынке, они уже успели завоевать солидную репутацию, особенно среди владельцев частных домов и дач. Помимо этого, забор Гиттер идеально подходит для различных комплексов, охраняемых стоянок, школ, больниц и других учреждений.

Гиттер «Дачный»

• высота забора – 2 метра;
• способ монтажа столбов – точечное бетонирование;
• шаг столбов – 2,5 погонных метров;
• установка панели осуществляется при помощи кровельных саморезов через скобу;
• весь ограждаемый периметр загрунтован.

• столбы – профилированная труба 60х40х2 L-3.0 (метры погонные);
• сварная сетка с 4 ребрами жесткости, высотой 2 м, шириной 2,5 м, размером каждой ячейки 50х200 мм, диаметром проволоки 3 мм, полимерным покрытием (цвета по RAL);
• крепление – кровельные саморезы 4,2х19 (по 4 штуки на 1 столб);
• пластиковые заглушки (по 1 штуке на столб);
• сыпучие материалы – цемент, песок, щебень.

Внимание! Обычно, производители или те, кто реализует сетку Gitter и комплектующие к ней, указывают стоимость лишь материалов. Все работы по возведению ограждения вы осуществляете своими руками или же доплачиваете за труды специалистов. Нужно заметить, цена, как на материалы, так и на услуги по доставке и монтажу весьма приятная

Нужно заметить, цена, как на материалы, так и на услуги по доставке и монтажу весьма приятная.

Гиттер «Промышленный»

• высота забора – 2 метра;
• способ монтажа столбов – точечное бетонирование;
• шаг столбов – 2,5 погонных метров;
• поперечные детали – 2 штуки на каждый пролет;
• установка панели осуществляется при помощи кровельных саморезов через скобу;
• весь ограждаемый периметр загрунтован.

• столбы – профилированная труба 60х40х2 L-3.0 (метры погонные);
• поперечины – профилированная труба 40х20х2 L-2,5 (метры погонные);
• сварная сетка с 4 ребрами жесткости, высотой 2 м, шириной 2,5 м, размером каждой ячейки 50х200 мм, диаметром проволоки 3 мм, полимерным покрытием (цвета по RAL);
• крепление – кровельные саморезы 4,2х19 (по 10 штук на 1 погонный метр);
• пластиковые заглушки (по 1 штуке на столб);
• сыпучие материалы – цемент, песок, щебень.

На рисунке видно, по какому принципу устанавливается ограждение

Гиттер «Режимный»

• высота забора – 2,5 метра;
• глубина так называемого «антиподкопа» – 0,5 метра;
• способ монтажа столбов – точечное бетонирование;
• шаг столбов – 2,5 погонных метров;
• поперечины – 2 штуки на каждый пролет;
• установка панели – стальной П-образный хомут;
• барьер безопасности «егоза» монтируется на «Y» кронштейны через натянутую проволоку (не меньше 8 спиралей на один пролет);
• весь ограждаемый периметр загрунтован.

• столбы – профилированная труба 60х40х2 L-3.0 (метры погонные);
• поперечины – профилированная труба 40х20х2 L-2,5 (метры погонные);
• сварная сетка с 4 ребрами жесткости, высотой 2 м, шириной 2,5 м, размером каждой ячейки 50х200 мм, диаметром проволоки 3 мм, полимерным покрытием (цвета по RAL);
• крепление – кровельные саморезы 4,2х19 (по 10 штук на 1 погонный метр);
• пластиковые заглушки (по 1 штуке на столб);
• сыпучие материалы – цемент, песок, щебень;
• барьер безопасности «егоза» d-500 мм (по 8 спиралей на каждый пролет);
• натяжители – стальная проволока, 2 нити;
• кронштейны – Y-образные h-500 мм (по 1 на столб).

Гиттер «Спортивный»

• высота забора – 4 метра;
• способ монтажа столбов – точечное бетонирование;
• шаг столбов – 2,5 погонных метров;
• поперечины – 3 штуки на каждый пролет;
• установка панели осуществляется при помощи кровельных саморезов через скобу;
• весь ограждаемый периметр загрунтован.

• столбы – профилированная труба 60х60х2 L-5.5 (метры погонные);
• поперечины – профилированная труба 40х20х2 L-2,5 (метры погонные);
• сварная сетка с 4 ребрами жесткости, высотой 2 м, шириной 2,5 м, размером каждой ячейки 50х200 мм, диаметром проволоки 3 мм, полимерным покрытием (цвета по RAL);
• крепление – кровельные саморезы 4,2х19 (по 10 штук на 1 погонный метр);
• пластиковые заглушки (по 1 штуке на столб);
• сыпучие материалы – цемент, песок, щебень.

Критерии выбора

Выбирая 3Д забор, необходимо руководствоваться следующими критериями:

• учесть тип и специфику объекта;
• определить основное назначение забора (охранные или декоративные задачи он будет решать);
• цвет, внешний облик, толщина металлических элементов;
• стоимость.

Сопоставляя свои пожелания и реальные качества того или иного предложения, выбирают наиболее подходящий вариант.

Основные критерии выбора

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Кроме указанных критериев, рекомендуется учесть еще один — имя изготовителя. Необходимо помнить, что безымянные компании часто производят некачественные изделия, не обладающие должным защитным покрытием. Такие заборы не смогут служить достаточно долго, деньги и усилия будут потрачены понапрасну.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Установка 3D забора своими руками

Еще один привлекательный вид ограждения для территории – 3D-забор. Это оптимальный вариант для обустройства промышленных объектов, участков, которые нуждаются в серьезной охране. На конструкцию можно надежно прикрепить колючую проволоку.

Но владельцы частных участков, загородных домов, дач часто тоже отдают предпочтение этому забору. Все из-за легкости и удобства установления. В нашей сегодняшней статье мы расскажем много полезного: как выглядит забор, каковы его отличительные моменты, где применяется и что учитывать при выборе? А также детально рассмотрим три этапа возведения ограждения.

Виды реек

Существуют следующие виды евроштакетника:

1. «Эконова». В отличие от своих аналогов этот вид забора имеет более низкую стоимость за счет меньшей ширины штакетин, до 100 мм, а количества ребер – до 14. Высота может варьироваться с учетом заказа ограждения и, как правило, делается в пределах 1–2 м. Рейки устанавливаются с шагом 2–10 см. Можно выполнить монтаж в шахматном порядке. Штакетник чаще всего применяется для ограды загородных домов и дач.
2. «Нова». Ширина штакетин до 120 мм при 15 ребрах дает возможность нанесения различных узоров и создания жесткой и надежной изгороди. Защитный полимерный слой составляет 20 мкм, что не допускает образования коррозии. Существует матовый и глянцевый вид покрытия. Можно устанавливать для заграждения дач или использовать для защитного ограждения при строительстве различных сооружений.
3. «Баррера» сохраняет в себе все свойства евроштакетника, но отличается особым способом окрашивания. Специальное порошковое покрытие способствует появлению защитной пленки на поверхности листа. Особые формы вершины создают большой ассортимент выбора штакетника, а изготовление в виде секций упрощает монтаж забора. Ширина 85–130 мм при размере 1,4–2,2 м позволяет устанавливать штакетник в 2 ряда без зазора. При этом профлист можно крепить ровно или полукругом на кирпичное либо металлическое основание.
4. «Лайт-М». Ширина штакетника в 75 мм с 5 ребрами позволяет придать конструкции небольшой вес. Ограждение устанавливается в один ряд с зазором 2–10 см или же используется шахматка. За счет невысокой стоимости, помимо стандартного применения для заграждения загородных домов, его также часто устанавливают в качестве временной постройки для ограждения строительных объектов.

Разновидности дизайна Перед тем как сделать забор на своей территории, также необходимо определиться с вариантом дизайна:

• «выпуклая дуга», забор устанавливается пролетами, верхушка секций по внешнему виду похожа на выпуклую дугу;
• «волна», ограждение отличается волной на каждой секции;
• «елочка», схема установки заграждения стандартная, а непосредственно штакетник в верхней части напоминает форму ели;
• «вогнутая дуга», установка производится по секциям, которые изготовлены в виде вогнутой дуги, при этом средние части штакетника самые маленькие по длине;
• «пики», верхушка изготовлена в форме пик. На каждой секции установлены 5–6 этих очертаний;
• «трапеция», секция изогнута в форме трапеции;
• «каньон», монтаж этого забора из металлического штакетника происходит по секциям, при этом каждая штакетина от начала листа делается меньше на один сантиметр и, начиная от центра, штакетины заново увеличиваются в размере;
• «пирамида», верхушка планки похожа на пирамиду;
• «лесенка», сделана из планок большей и меньшей длины, чередующихся между собой;
• «крылья», верхушка штакетника похожа на размах крыльев.

Расцветка

Что учитывать при выборе 3D-заборов

Ассортимент изделий действительно богатый. Поэтому это создает немало трудностей для тех, кто мечтает возвести 3D-ограждение. Перед приобретением рекомендуется ознакомиться с особенностями забора, а также сопоставить их с разными факторами. Что же может повлиять на выбор?

Вашему вниманию представляет несколько важных моментов:

Месторасположение будущей конструкции

Задумайтесь, для чего вам нужен забор? Для того, чтобы скрыть участок от посторонних глаз? Или для защиты от ветра, пыли, чужих животных? Если забор будет малозаметным, его не будут постоянно видеть прохожие, то зачем тогда тратить много денег на него?
Габариты сооружения
Важно брать во внимание то, что высота забора не должна превышать высоту первого этажа дома, расположенного на участке. Для частных территорий принято использовать невысокие, маленькие заборы
А вот для промышленных или коммерческих предприятий используют высокие, габаритные конструкции;
Ландшафт

Не на любой территории возможно установить ограждение. В некоторых случаях серьезным препятствием может стать высокий уровень подземных вод или ландшафт с неровностями;
Дизайн. Не все, но большинство старается подобрать забор так, чтобы он гармонично сочетался с общим экстерьером участка. Для этого тщательно подбирают цвета, конфигурации;
Функции ограждения. Существуют две основные функции забора: декоративная и защитная. Иногда они могут гармонично сочетаться;
Стоимость. Для многих людей цена – это основополагающий фактор при выборе ограждения.

При выборе важно учитывать толщину прутьев. Этот критерий относится к обоим видам ограждения

Минимальная величина составляет 4 мм.

Случается такое, что производители экономят и специально делают прутья тоньше. Ограждение, сделанное из таких деталей, не сможет прослужить долго и качественно. Поэтому, если вы решили приобрести такой забор, то не стесняйтесь требовать от продавца сертификата или подтверждения параметров деталей.

Лучше заплатить больше за толстые прутья и конструкцию в целом, чем через несколько лет выложить больше денег на ремонт и восстановление или вообще замену изделия. Если говорить о заборе для декоративных целей, то здесь никаких рекомендаций нет.
