Схема подключения дверного звонка в квартире — проводной, беспроводной

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

  • Сам звонок (внешний и внутренний блоки);
  • Дюбеля с шурупами, для установки;
  • Трансформатор.
  • Кнопка.
  • Провод — специальный для низковольтных подключений.
  • Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
  • Дрель-шуруповерт, стриппер для зачистки проводников.
  • Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:. Преимущества:

Преимущества:

  1. Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
  2. Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
  3. Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
  4. Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
  5. Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).
  6. Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
  7. Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
  8. Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.

Недостатки:

  1. Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
  2. Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
  3. Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
  4. Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
  5. Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
  6. Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

Беспроводный выключатель, что это такое и стоит ли его устанавливать

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

  • Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
  • Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

https://youtube.com/watch?v=JJqOfjh3ERQ

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.

Анализ разновидностей звонковых механизмов и критерии выбора


Модуль для воспроизведения звучания мелодии

Звонки электромеханические дверные с ударным механизмом давно устарели и встречаются сегодня разве что у пенсионеров и в сельской местности. На смену им пришли электронные аналоги, в которых не имеется ни одного механического узла. Звонок в квартиру проводной электронного типа изготавливается в виде монтажной платы, на которой размещены элементы генераторной схемы на транзисторах, способные воспроизводить звук через динамик.

Иногда формирователь вызывного сигнала собирается на основе специализированного «музыкального» чипа, формирующего несколько мелодий. Эти звонки более предпочтительны, чем устаревшая электромеханическая модель, но в свою очередь уступают по удобству пользования радиоуправляемым аналогам. На монтаж такого изделия потребуется намного меньше времени, поскольку в этом ситуации нет необходимости в прокладке электрических проводов. Однако за все эти преимущества приходится расплачиваться высокой стоимостью беспроводных устройств.

Что важно учитывать при выборе

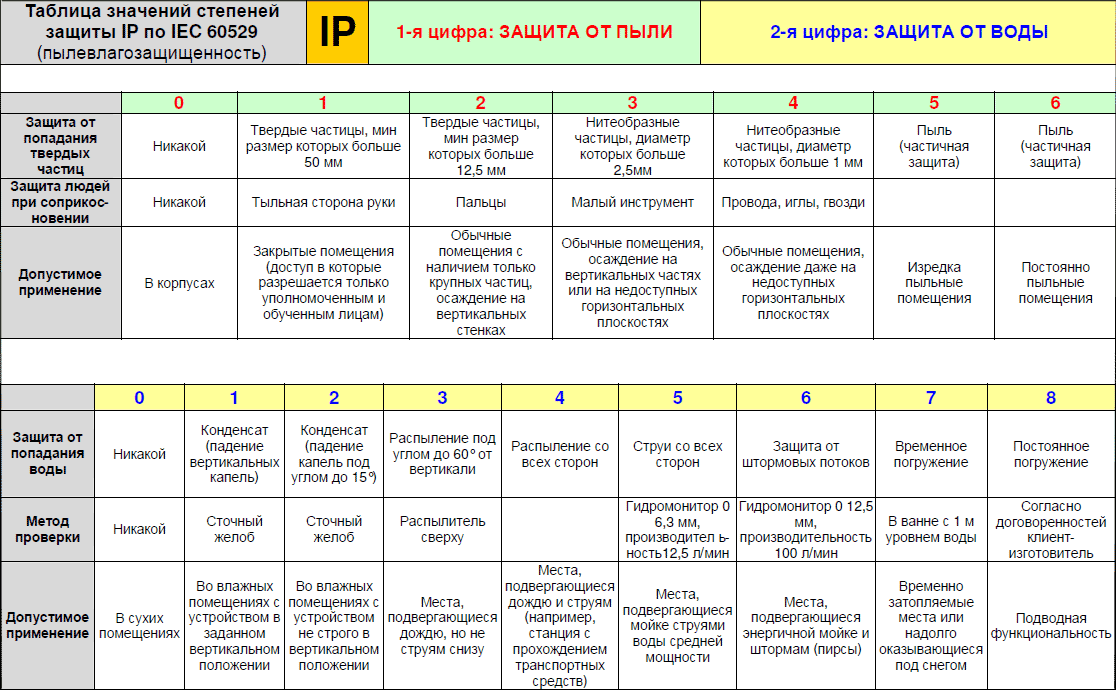

Таблица степеней защиты

Выбрать хороший и надежный в работе электрический проводной звонок в квартиру удается лишь после того как взвешены все «за» и «против» рассмотренных вариантов. Если нужен недорогой и простой в эксплуатации прибор, лучше всего выбрать обычный электрический звонок с электронной схемой, формирующей несколько мелодий. В ситуации, когда возиться с проводкой нет желания или ее невозможно проложить и вместе с тем вопрос расходов не беспокоит пользователя, наиболее подходящим вариантом считается радиоуправляемое устройство.

При выборе беспроводного или проводного электрического звонка в квартиру также важно учесть место установки вызывной кнопки: на улице или в подъезде. В первом случае она должна иметь высокую степень защиты от разрушающих факторов, определяемую техническим показателем IP (чем выше – тем лучше)

Он характеризует уровень ее герметичности, препятствующей проникновению внутрь пыли и влаги.

Механические звонки

Представляют собой достаточно простую конструкцию, которая при внешнем воздействии создаёт различные звуковые сигналы. К ним относятся небольшие колокольчики, подвешенные внутри помещения и приводимые в движение при помощи наружной верёвки или простые кольца, закреплённые на двери. В настоящее время они устарели и применяются в декоративных целях. Их преимуществом является независимость от любых источников питания, а также простота конструкции. То есть подключение дверного звонка не потребует выполнения сложных монтажных работ и применения особых знаний в области строительства и электротехники.

Комплект дверного звонка

Выбор звонка

Звонок на воротах или калитке оповещает хозяев дома о пришедших гостях.

Звонок установленный на столбе калитки

Современные беспроводные звонки работают на радиочастотах. Такие приборы не всегда актуальны для дверей в многоквартирных домах, где соседство нескольких радиоустройств мешает работе каждого из них.

Радиозвонки могут работать не только на батарейках, но и от стационарного приемника. Среднее расстояние между кнопкой звонка на калитке и источником подачи сигнала составляет около 130 м. Стационарная (базовая) часть аппарата фиксируется в доме, например, на поверхности стены.

Принцип действия калиточного радиозвонка

  • Отсутствие раздражающих слух мелодий;
  • Подходящий к ограде дизайн изделия;
  • Наличие рядом с кнопкой подсветки;
  • Уровень звука должен быть не менее 80 дБ;
  • Наличие дополнительных крепежей (кроме липучки);
  • Вес кнопки, который должен быть небольшим (до 50 г);
  • Заявленный температурный диапазон работы;
  • Наличие защиты от интенсивного излучения;
  • Степень защиты от морозов и осадков.

Прежде чем купить понравившуюся модель, нужно убедиться в том, что указанный в аннотации радиус ее действия удобен для использования. Так, например, если от кнопки звонка до приемника около 65 м, нет смысла приобретать звонок, работающий в радиусе 60 м.

Внутреннее устройство беспроводного звонка

В звонках, специально предназначенных для работы при низких температурах, батарейки не замерзают даже в морозы. На улице наиболее популярно использование устройств, температурный диапазон работы которых рассчитывается следующим образом:

  • Уличная кнопка — от -20° до +35°;
  • Приемник — от −0° до +35°.

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

  • http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
  • http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
  • http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
  • http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

Как работает звонок с кнопкой

Классический дверной звонок работает как любая нормально-разомкнутая кнопка без фиксации. К нему подходит 2 провода. По ним сигнал поступает на звуковую плату.

Если нажать кнопку звонка, эти провода замкнутся. Напряжение поступит на звуковую плату с динамиком. Затем раздастся сигнал, сообщающий, что пришли гости. Звуковая плата находится в квартире, чтобы жильцы отчетливо могли ее слышать.


Схема подключения дверного звонка

Если отпустить кнопку, то цепь разомкнется. Напряжение перестанет поступать на плату звонка и мелодия прекратится. В таком тихом состоянии звонок находится большую часть времени.

Особенности монтажа

Установка беспроводного звонка не вызывает трудностей, поэтому для решения задачи не нужно вызывать платного мастера. Проблемы возможны только при подключении дополнительных элементов, к примеру, камеры, датчика движения и других. В остальных случаях проблемы исключены.

При выборе варианта важно учесть, что липучку крепить проще, но тогда клавиша может упасть или ее украдут. Лучше выполнить монтаж с помощью саморезов. При установке на улице важно позаботиться о наличии козырька для защиты от воды и солнца

При установке на улице важно позаботиться о наличии козырька для защиты от воды и солнца. С монтажом изделия внутри дома также нет проблем

При наличии большого помещения, второго этажа или мастерской стоит поставить дополнительный источник звука. В таком случае можно исключить вариант, когда звонок не был услышан

С монтажом изделия внутри дома также нет проблем. При наличии большого помещения, второго этажа или мастерской стоит поставить дополнительный источник звука. В таком случае можно исключить вариант, когда звонок не был услышан.

Установка проходит в несколько этапов:

Изучение комплектации. На этом шаге необходимо осмотреть состав изделия. В продвинутых моделях могут быть дополнительные устройства, к примеру, видеокамеры, датчика движения и прочих

Важно, чтобы все элементы были в коробке (с учетом имеющегося перечня).
Выбор места для монтажа. При поиске точки для установки доступен один из трех вариантов. Распространенный путь — крепление на двери (прямо в металлическое или деревянное полотно)

Как вариант, можно установить беспроводную клавишу рядом с входом (возле наличников). Здесь потребуется применение шурупов. Для частных домов или дачи подойдет установка возле калитки. При поиске места важно обеспечить защиту от влаги и пыли

Распространенный путь — крепление на двери (прямо в металлическое или деревянное полотно). Как вариант, можно установить беспроводную клавишу рядом с входом (возле наличников). Здесь потребуется применение шурупов. Для частных домов или дачи подойдет установка возле калитки

При поиске места важно обеспечить защиту от влаги и пыли

Установка. После выбора подходящей точки для монтажа можно переходить непосредственно к установке. При креплении возле двери делаем дырки с помощью перфоратора, предварительно наметив место фиксации. Во избежание ошибок диаметр сверла нужно выбрать заранее. Далее ставим кнопку с помощью саморезов. Если на прежнем месте стояло проводное изделие, его нужно убрать, предварительно сняв напряжение с подведенных проводов. Если старые отверстия не подходят для установки нового изделия, стоит их замазать с помощью шпатлевки.
Монтаж блоков внутри помещения. Внутренние элементы не обязательно крепить на стену. Альтернативный вариант — установка изделия на тумбочку возле двери или около места применения. Для крепления к стене потребуется упомянутый выше перфоратор. Если звонок нуждается в питании, подводим его с учетом рекомендаций в инструкции.

На завершающем этапе остается проверить работоспособность устройства. После нажатия на клавишу должна звучать музыка (при условии правильной установки). С этого момента можно пользоваться прибором.

Розетка с таймером, устройство, принцип работы, установка и настройка, популярные модели, как выбрать, отзывы

Технические характеристики — главные отличия

Несмотря на видимую простоту, беспроводные звонки отличаются по техническим характеристикам

К базовым параметрам, которым важно уделить внимание при выборе, относятся:

Частота работы устройства и дальность действия.
Тип передаваемого сигнала.
Число динамиков и кнопок в комплекте.
Мощность и тип электрического питания (от сети или батареек).
Подсветка (предусмотрена или не предусмотрена).
Возможность установки разных мелодий или задание собственной музыки (с помощью флешки).
Опция регулирования громкости.
Поддержка функции применения для домофона или видеоглазка.
Опция отправки SMS-сообщения.
Функция ночника и датчик движения.
Диапазон рабочих температур (важно при установке кнопки вне помещения).
Наличие влагозащищенности (предусмотрена для уличных вариантов).
Прочие характеристики.

Как правило, современные модели беспроводных звонков работают на частотах от 433 до 434 МГц. Исключением являются изделия, функционирующие на меньшей частоте — 315 МГц.

При оценке дальности действия важно оценивать не только информацию из паспорта, но и наличие помех. Присутствие таковых уменьшает радиус действия

К примеру, стена из бетона или бронированная дверь препятствует поступлению сигнала. Гипсокартон или дерево лучше пропускает электромагнитные волны.

Принцип работы простейшего электрического звонка

Самые первые звонки для дома были основаны на явлении электромагнетизма и с некоторыми изменениями существуют до сих пор. В устройство звонка входит электромагнит, который при прохождении через него тока притягивает якорь (металлическую пластинку) с закрепленным на нем молоточком, небольшим металлическом грузиком. Отклоняясь, молоточек бьет по металлической чашке, колокольчику, издавая звук.

Одновременно якорь связан с группой контактов и при отклонении размыкает их. Размыкание контактов приводит к прекращению тока через электромагнит, и якорь под действием пружины возвращается назад, вновь замыкая контакты. Такой процесс продолжается до тех пор, пока нажата кнопка звонка, замыкающая цепь питания электромагнита. Кнопка располагается снаружи помещения с таким расчетом, чтобы ее мог достать рукой посетитель.

Частота ударов молоточка дверного звонка по чашке зависит от массы грузика, жесткости возвратной пружины и расстояния от молоточка до чашки. Регулировкой этих элементов можно достичь не только желаемой частоты, но в некоторой степени громкости звучания.


Простейшая конструкция

В некоторых конструкциях устанавливают две металлические чашки, чтобы молоточек бил по одной из них, притягиваясь к электромагниту, а по другой, возвращаясь на место. Проводной звонок такой простой конструкции существует не одно десятилетие и отличается высокой надежностью.

Обратите внимание! В конструкции телефонных аппаратов старой конструкции с дисковыми номеронабирателями установлены полностью аналогичные звонки. Это приводило к тому, что многие любители переделывали звонки телефонов для работы в качестве дверной сигнализации

Суть переделки заключалась в адаптации электромагнита для работы с сетью переменного тока (напряжение вызова в телефонной линии составляет 80-100В).

Подобная конструкция дверного звонка работает непосредственно от сети переменного тока 220В. С одной стороны, это упрощает конструкцию и подключение, избавляя от необходимости установки блока питания, с другой, имеется опасность удара электрическим током, особенно, если кнопка звонка установлена на улице, на входной двери или калитке. Именно по этой причине сетевые звонки получили преимущественное распространение в квартирах, где попадание влаги на них маловероятно.

Разновидности звонков

Своему возникновению дверной электрический звонок обязан изобретению электромагнита. Первые модели имели достаточно примитивное конструкционное решение, но с течением времени конструкция всё усложнялась. Современные дверные звонки выгодно отличаются удобством и функциональностью.

В наше время принято выделять следующие виды дверных звонков:

Механические

Сегодня их применяют исключительно в декоративных целях – для отделки входной двери в каком-либо дизайнерском направлении. Устройство дверных замков механического типа самое простое.

Электромеханические

Как видно на фото дверного звонка подобного типа, он состоит из катушки с сердечником, ударного механизма и резонатора. Под действием электрического тока происходит соприкосновение ударного механизма и резонаторной пластины, в результате которого раздаётся звуковой сигнал.

Достоинства:

  • незамысловатость;
  • лёгкость установки;
  • долговечность.

Отрицательные стороны:

  • монотонность звука;
  • отсутствие возможности установки более одной мелодии;
  • необходимость подключения к электрической сети.

Электронные

Электронные дверные звонки могут быть проводными и беспроводными. Принцип работы проводных устройств заключается в следующем: при нажатии на кнопку электроцепь замыкается и на динамик подаётся звуковой сигнал. Сегодня на такие звонки можно установить любую музыку или звук. Их отличает надёжность и универсальность, они проверены временем.

Беспроводные дверные звонки чаще всего применяются в частных домовладениях. Ведь здесь гости вынуждены стоять перед калиткой, а не перед входной дверью. Звонок данного типа не требует протягивания проводов. Подача сигнала осуществляется при нажатии кнопки путём радиоволн, идущих к звонку, размещённому в прихожей.

Расстояние, на котором могут действовать различные модели, может быть различным. Чаще всего оно колеблется в пределах 30-100 метров.

Беспроводные устройства в свою очередь могут быть аккумуляторными или работать на батарейках. Это идеальное решение, если нет возможности подсоединения к электросети.

Плюсы беспроводных устройств:

  • они легко монтируются;
  • не нужно протягивать провод;
  • они герметичны;
  • можно установить там, где нет электричества.

Минусы:

  • низкая устойчивость к морозам;
  • качество работы зависит от расстояния, на котором находятся блоки звонка и отсутствия преград между ними.

Преимущества проводных моделей:

  • простота и надёжность;
  • универсальность (возможность работать в любых природных условиях).

Недостатки:

  • работа от электричества требует наличия последнего;
  • необходимость протягивать провода и просверливать отверстия в стенах.

Видеозвонки

Установка видеозвонка имеет следующие плюсы:

  • его монтаж можно производить абсолютно везде, будь то калитка или вход в квартиру. Видеоустройство оснащено механизмом, дающим возможность вести переговоры на расстоянии;
  • удобство эксплуатации. Отсутствие надобности в дверном глазке – кто пришёл можно посмотреть на дисплее;
  • удобство для удалённого использования. В набор входит скрытая видеоаппаратура. Подобное изделие не нужно подключать к электросети – оно может работать от аккумулятора;
  • предусмотрены функции дистанционного открывания электрозамка, видеофиксации, автоответчика, ночной подсветки и др.;
  • можно регулировать уровень громкости;
  • конструкция некоторых моделей позволяет разговаривать с владельцем даже, если его нет дома. Эту возможность дверным звонкам с камерой обеспечивают IP-устройства.

Как подключить звонок в квартире правильно

Итак, как подключить звонок в квартире, чтобы Вас лишний раз не могли побеспокоить хулиганы, председатель ТСЖ, пьяный сосед, забывший ключи от общей двери на лестничной площадке, коллекторы и другие непрошеные гости. Все очень просто: мы разорвем цепь питания звонка и поставим туда выключатель.

Все звонки со стороны лестницы выглядят практически одинаково: в виде кнопочки. Зато со стороны квартиры они все так не похожи друг на друга. Нас будет интересовать та часть звонка, которая как раз находится внутри квартиры. Перед нами самый обычный звонок, который висит у нас на стене (у Вас может быть другой, но суть от этого не меняется):

Давайте аккуратно снимем декоративную крышку звонка и посмотрим, что у него внутри:

У любого звонка есть 2 контакта, к которым подводятся провода и образуют электрическую цепь:

Все , что нужно сделать — это в цепь звонка встроить выключатель:

Выключатель может быть любой. Может быть кнопочный или типа «тумблер». Далее, в декоративной крышке звонка нужно просверлить отверстие под этот выключатель. Делать это нужно аккуратно, чтобы в целом все выглядело эстетично:

Когда Вы просверлили крышку, установили в нее выключатель, посмотрели, что все красиво и аккуратно получилось (Вы, что называется, примерились), можно пока вынуть выключатель из крышки и уже заниматься электрикой. Что нужно сделать? К двум контактам звонка подводятся провода. Нужно отцепить один из контактов и сделать электрическую цепь через выключатель. Думаю, что все в школе на уроке труда собирали электрическую схему, состоящую из лампочки, выключателя и проводов. Так вот, тут есть повод «тряхнуть стариной». Вместо лампочки у нас выступает звонок. Ничего сложного в схеме подключения звонка нет, просто посмотрите на следующую картинку:

Провод, который напрямую подводился к правому контакту звонка, мы пропустили через выключатель, используя для этого еще 2 куска провода.

Нюанс.  У нас может быть 2 звонка в квартиру: один с лестничной площадки у лифта, второй — непосредственно перед дверью. В этом случае, когда Вы снимите декоративную крышку, то к одному из контактов звонка могут идти сразу 2 провода. В моем случае так и было: 2 провода шли к левой клемме звонка. Абсолютно без разницы, через какую клемму подсоединять выключатель. Конечно это проще сделать это там, где подводится всего 1 провод, поэтому я и выбрал правую клемму.

Итак, все закончено: провода подсоединены к выключателю. Теперь можно установить выключатель в декоративную крышку, а саму крышку поставить на корпус звонка:

В итоге, примерно так может теперь выглядеть Ваш звонок после небольшой доработки. Можно на рынке подобрать выключатель полностью под цвет крышки, но это Вы уже сами решите, как лучше, как красивее. Но главное — другое! Теперь, если Вы никого не хотите слышать, не хотите, чтобы Вам кто-то названивал в дверь, просто нажмите на кнопочку со стороны квартиры, и все!

Итак, как подключить звонок в квартире, чтобы быть защищенным от непрошеных гостей Вы знаете. Между прочим, бывает ситуация с точностью до наоборот, когда Вы ждете гостей, но через некоторое время понимаете, что это чужие люди и от них нужно срочно избавляться. Об этом читайте здесь.

С этим читают

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
