Конструктивные особенности смотрового пластикового колодца

Пластиковый колодец для дренажа

Пластиковые изделия

Преимущества:

• срок службы превышает полвека;
• гофрированная труба надежно сидит в земле благодаря ребрам жесткости;
• трубы могут находиться под любым углом;
• за счет небольшого веса изделия легко перевозить;
• быстрый и легкий монтаж;
• подъемный кран не понадобится.

Однако, обойдется он в несколько раз дороже, чем бетонный. Сэкономить можно в том случае, если установку проводить своими силами.

Для работы потребуется:

• гофтруба;
• днище;
• уплотнители.

Процесс:

1. Отрезают трубу. Затем проделывают дыры, через которые пропускают перфорированные трубы. Укладывают манжеты.
2. Выкапывают яму. Создают подушку из щебня с песком. Заливают цементом и стелют геотекстиль.
3. Делают днище. Затем к нему присоединяют трубу. Место соединения заделывают мастикой.
4. Подсоединяют трубы. Стыки заделывают мастикой.
5. Устанавливают насос.
6. Образовавшееся пространство засыпают щебнем.
7. Делают крышку.

Нюансы гидроизоляционных работ

Железобетонные инспекционные камеры нуждаются в надежной гидроизоляции. Попадание внутрь внешних вод происходит через ошибки в монтаже. Самое уязвимое место — швы между кольцами и стыки элементов.

Для гидроизоляции используют составы:

1. Битумно-полимерные — мастики и рулонные материалы. Применение последних требует разогревания горелкой до нужной температуры, наличия навыков.
2. Цементно-полимерные. Поверхность очищают, увлажняют, наносят шпателем 2-3 слоя состава.
3. Полимерные — рулонные мембраны, мастики. Обладают важным преимуществом перед другими материалами — сохраняется герметизация даже после небольшого смещения конструкции.

Основание камеры также изолируют. Работу лучше выполнять до установки колец. Бетонную плиту покрывают составом, после установки колец герметизируют нижние швы.

Ввод трубы в канализационный колодец

Независимый ввод канализационной трубы в колодец в полной мере настоящ, в случае если мы выполним его в указанной экспертами последовательности.

Это сэкономит нам деньги и время работы.

Начнем прокладывать с самого удаленного места под уклоном к трубе, которая ведет в канализационный колодец.

• Недопустимы коленообразные провалы – скопища засоряющих отходов.
• Сливную трубу прокладываем выше подземных вод, но не в границах промерзания грунта – в противном случае ее нужно утеплить пенопластом.

• Силиконовый сантехнический герметик гарантирует прочность стыковок, а обрезанные края труб обточим для более качественной и легкой их сборки.
• На соединении в дома оборудуем вытяжной стояк, и дабы улучшить тягу, устроим его выше крыши.
• При подключении сантехники монтируем трубный гидрозамок – колено, неизменно наполненное водой, дабы канализационные газы не попали вовнутрь дома.

СНиП Правила устройства дренажа, составление сметы и проектирование

Устройство и проектирование дренажа фундамента зданий должно производиться в соответствии с требованиями СНиП (Строительные нормы и правила). Дренаж, выполненный в полном соответствии со всеми нормами, будет исправно служить долгие годы и исполнять надлежащие функции.

Основные правила составления проекта дренажной системы.

измеряют уровень залегания подземных вод

рассчитывают среднемесячное количество осадков

определяют состав почвы

учитывают расположение ближайших естественных водоемов

измеряют уровень промерзания грунта

проводят геодезические измерения ландшафта местности

На втором этапе производиться составление самого проекта, который включает в себя:

составляется схематическое изображение будущей системы дренажа

выполняется расчет параметров глубины залегания труб, уклона, сечения, учитываются особенности сборки

подбираются соответствующие по типоразмеру комплектующие (дренажные трубы, колодцы, фитинги)

составляется перечень и рассчитывается количество необходимых дополнительных материалов.

Правильно составленная проектная документация значительно сократит время монтажа системы, обеспечит экономию средств на строительные материалы и оборудование, обеспечит надежную работу системы.

Из чего складывается смета расчетов работ по обустройству дренажной системы

При составлении сметы учитываются не только стоимость материалов и оборудования для прокладки дренажной системы, но и стоимость демонтажа покрытия или отмостки фундамента и стоимость самих работ, а так же восстановление покрытия и укладка нового грунта для нормального прорастания растений.

Основными составляющими сметы на производство работ по устройству дренажной системы являются затраты на следующие виды работ:

демонтаж старого покрытия или отмостки здания

рытье траншеи под прокладку системы

засыпка щебня под систему труб

монтаж ревизионных колодцев и накопительного колодца

усиление бортов траншеи

настил нового покрытия или отмостки

Так производиться расчет стоимости и количества необходимых материалов:

тротуарной плитки или асфальтного покрытия

нового плодородного грунта

Расчётная стоимость работ и материалов будет завесить от длины трубопровода и глубины его погружения в почву.

Правила, по которым производится монтаж дренажной системы

Конструкция дренажей выполняется в соответствии с правилами и СНиП 2.06.15-85 и СНиП 2.02.01-83. Закрытая дренажная система в основном прокладывается на глубине от 0,7 до двух метров, за исключением территорий с глубоким промерзанием почвы. Ширина дренажной системы должна быть в пределах от 25 до 40 см. Необходимо учитывать наклон системы, о чем в СНиПе сказано:

при глинистых почвах значение уклона производиться из расчёта 2 см на каждый погонный метр трубопровода

при песчаных почвах 3 см на каждый погонный метр

Дно траншеи покрывается слоем щебня фракцией от 5 до 15 мм, толщина подушки не менее 15 см. На подушку из щебня укладывается система трубопровода, монтируются дренажные колодцы, и производится обсыпка грунтом. При работе системы вода проходит по системе дренажа, собираются в коллекторе, после чего сливается в ближайший водоем или овраг. Место слива должно быть зацементировано и расположено под острым углом к берегу водоема. Дренаж фундамента контролируется при помощи ревизионных колодцев из железобетонных или пластиковых труб. Уровень грунтовых вод не только не будет подниматься, но и опуститься, что значительно повысит плодородность почв, если дренажная система будет установлена и спроектирована в соответствии с правилами СНиП.

Все эти правила и стандарты известны профессионалам, поэтому если вы решили сделать дренаж фундамента или всего участка своими руками, сначала ознакомьтесь и изучите все правила и нормы и только потом приступайте к работам. В случае, если процесс изучения покажется вам трудным, доверьте устройство дренажа специалистам.

Особенности конструкций различных типов

Требования к железобетонным сборным конструкциям изложены в нормативных документах ГОСТ 2080-90, где подробно расписаны технические требования к изделиям, даны их характеристики, маркировка и указаны ссылки на смежные статьи ГОСТ.

Преимущества сборных сооружений перед монолитными заключаются в возможностях монтажа. Железобетонные детали имеют большой вес, поэтому транспортировать и устанавливать их приходится с помощью спецтехники. Гораздо удобнее обеспечить доставку отдельных деталей, чем всего сооружения в готовом виде.

При установке иногда требуются дополнительные меры – например, устройство водоупорного замка. Собирая конструкцию по частям, выполнять специфические земляные работы намного легче.

Схема устройства смотрового колодца линейного типа, который оборудуют в качестве ревизионной или дренажной точки на прямых участках канализационного трубопровода

Итак, нижняя часть сооружения – это прочная бетонная плита, которую кладут на заранее подготовленное основание. Чтобы придать конструкции стабильность и одновременно обеспечить отток грунтовых вод, перед установкой в котлован засыпают щебень. Плиту днища укладывают на щебеночное основание строго горизонтально.

Нижняя часть называется лотковой, она оснащена отверстиями или патрубками для монтажа трубопровода. Место расположения входных отверстий зависит от назначения колодца. Предположим, в линейных конструкциях они находятся на противоположных сторонах, в поворотных – в зависимости от угла поворота.

Основная рабочая камера по размерам больше остальных – именно в нее следует спускаться, чтобы произвести проверку запорной арматуры, герметичности соединений или изношенности частей. Для удобства спуска одна стена оборудована лестницей из металлических скоб.

Сверху рабочую камеру закрывает плита перекрытия, к которой крепится еще один элемент – горловина. По диаметру она уже основной части.

Горловина прикрывается люком, который выполняет две функции – предохраняет колодец от проникновения нежелательных гостей и защищает от уличного мусора и осадков. Чтобы усложнить попадание в камеру, люк изготавливают из тяжелого материала – чугуна.

Устанавливая смотровые камеры на загородном участке, не обязательно использовать чугунные детали. Сейчас производят множество видов полимерных крышек, более удобных и эстетически привлекательных.

Люки имеют круглую форму и стандартные размеры (600 мм, 690 мм, 700 мм). Их следует подбирать, исходя из габаритов смотрового колодца

Требования к конструкциям полимерных изделий изложены в ГОСТ-Р №0260760. Один из распространенных материалов изготовления – полиэтилен. Надежность конструкции обеспечивает технология производства – метод экструзионной сварки.

Изделия не поддаются воздействию химических веществ, присутствующих в грунте, отличаются износостойкостью, экологичностью и герметичностью.

Внешне они напоминают большие капсулы с отверстием в горловине. В отличие от бетонных аналогов, пластиковые камеры приобретают и устанавливают в готовом виде.

Изделия приспособлены к быстрому монтажу и подключению труб. Благодаря легкой установке многие владельцы загородного жилья предпочитают именно пластиковые камеры.

Установка колодца

Когда фундамент готов (что подразумевает не только засыпку щебнем и укладку железобетонной плиты, но и яму нужного размера), на плиту устанавливается и закрепляется сам колодец. Для установки железобетонного колодца потребуется подъемный кран, который поставит цельную конструкцию в необходимое место.

Кирпичный кладется на дне — это очень длительная процедура. В процессе кладки необходимо использовать раствор, который не разрушается в грунте и обеспечивает герметичность швов. Наиболее просто установить пластиковый колодец — он ставиться вручную в нужную точку.

После установки колодца его рекомендуется зафиксировать, чтобы в процессе засыпки он не сместился и не перевернулся. Для этого можно воспользоваться клеем, подручными камнями, цементным раствором и т.д.

Независимо от того, какой материал используется в колодце, необходимо обработать герметиком его стенки как внутри, так и снаружи. Наружные стенки обрабатываются антибактериальным раствором для недопущения попадания бактерий в грунтовые воды.

На следующем этапе происходит прокладка труб с герметизацией из вводов в колодец. Трубы прокладывают согласно составленной схеме. Для ввода в колодцы желательно использовать специальные приспособления. После подключения канализации устанавливается вентиляционная труба, которую следует сделать так, чтобы она выступала минимум на 60 см над поверхностью земли.

Завершающий этап включает аккуратное закапывание колодца и канализационных труб. После этого системой можно пользоваться. Однако рекомендуется осуществить пробные сливы до закапывания системы для выявления и устранения неполадок.

Особенности конструкций различных типов

Ревизионный колодец — это шахта круглой или прямоугольной формы. Основное отделение — смотровая камера. У нее самые большие размеры, сюда спускается человек, чтобы произвести профилактические или ремонтные работы. На стенке для спуска размещаются металлические скобы — лестница.

Основной технический элемент смотрового колодца — лоток. Его делают из бетона, заливая опалубку, готовых блоков, кирпича, камня. В лотковой части есть отверстия под канализационные трубы. Их расположение зависит от типа колодца: напротив, под углом, на одном уровне или на разных.

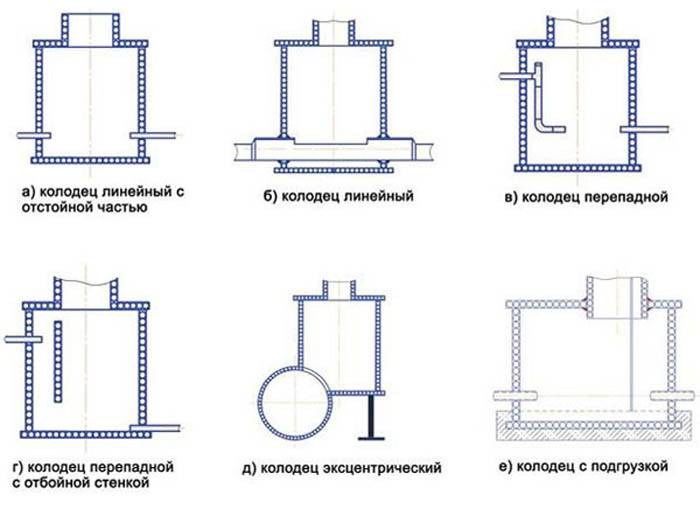

Разнообразие типов конструкции.

Рабочая камера перекрывается плитой с отверстием. Сверху устанавливается горловина, диаметр которой меньше: стандартный размер — 700 мм. Отверстие закрывается крышкой.

Традиционно они из чугуна, но встречаются стальные, а сегодня производятся пластиковые. Существует 3 типоразмера, которые подбираются в зависимости от диаметра горловины.

Полимерные смотровые камеры не собираются из отдельных элементов, как железобетонные, а производятся в готовом для установки виде. Герметичность, долговечность обеспечиваются материалами и технологией изготовления.

Работают смотровые канализационные колодцы по несложному принципу. В них входит магистральный трубопровод, тщательно загерметизированный в месте стыка. Лотковая часть служит для инспекции. Рабочая расположена с незначительным уклоном для прохода стоков.

Плюсы и минусы пластиковых колодцев

Особенно хорошо видны сильные стороны пластиковых колодцев на фоне стандартных водных сооружений из железобетона:

Легкость. Малый вес конструкций из пластика позволяет при перевозке и монтаже обойтись без привлечения специальной грузоподъемной техники. Это не только удешевляет проект, но и позволяет реализовать его самостоятельно, заручившись поддержкой пары помощников.

Герметичность. Одно из самых важных достоинств: в первую очередь это касается пластикового колодца бесшовного типа. Продуманная технология соединения позволяет обеспечить хороший уровень герметичности также сборной продукции. Для стыковки отдельных частей там предусмотрены уплотнители из резины с хорошей продолжительностью службы.

Гигиеничность

Для питьевых колодцев очень важно, чтобы материал шахты не источал никакие вредные токсины и соответствовал другим санитарным требованиям. Полимерные водные сооружения абсолютно соответствуют всем существующим нормативам, исключая любую опасность отравления

Стойкость к всплытию. Чтобы из-за небольшого веса пластиковые колодцы не всплывали под воздействием паводков или морозного пучения грунта, им сообщается специальная гофрированная структура. Дополнительной фиксации конструкции данного типа можно не проводить.

Благодаря своей гофрированной структуре пластиковые колодцы защищены от всплывания

Прочность. Для изготовления полимерных колодцев используется пластик высокой прочности. Изделия большого диаметра дополнительно оснащаются наружными ребрами жесткости. Это позволяет не переживать за сохранность шахты из-за высокой нагрузки на сжатие при грунтовых сдвигах.

Химическая инертность. Стенки пластикового водного сооружения полностью инертны к воздействию химических элементов почвы. Как результат, им не грозит ни коррозия, ни преждевременное разрушение. Из-за того, что материал стенок вообще не впитывает влагу, гарантируется значительная продолжительность его эксплуатации: она в несколько раз больше, чем у железобетонных конструкций.

Стойкость к температурным колебаниям. Пластик, использующийся для изготовления колодцев, комфортно чувствует себя в температурном диапазоне -70…+50 градусов. Это дает возможность применять изделия этого типа практически в любой климатической зоне.

Разнообразие размеров и конструкций. Продукция представлена в продаже в огромном ассортименте размеров, диаметров и конструкций. Это дает возможность подобрать для себя наиболее оптимальный вариант, с ориентацией на его назначение и место установки.

Наряду с положительными характеристиками имеются у колодцев из пластика и слабые стороны, сдерживающие их более значительное распространение:

Стоимость. Пластиковые изделия на порядок дороже железобетонных.

Ограничение по глубине погружения. Несмотря на высокую прочность пластика он проигрывает в этом отношении бетонным кольцам. Как результат, существует ограничение на глубину установки полимерной шахты (15 м).

Меньшая жесткость

По степени жесткости конструкции из полимеров также уступают железобетону, поэтому во время их установки необходимо соблюдать определенную осторожность

В качестве уплотнителей на сборных конструкций рекомендуется использовать только качественные прокладки, иначе со временем на стыках образуются протечки. Сделав выбор в сторону пластикового колодца, нужно обязательно требовать у продавца соответствующий сертификат качества, чтобы обезопасить себя от приобретения низкокачественной подделки.

Сфера применения

В домашних системах применяются шахты небольшого диаметра. Для городской канализации используют широкие камеры со ступеньками, чтобы там могли разместиться два человека.

По цели использования колодцы бывают:

• Инспекционные – служат для осмотра проблемных участков.
• Дренажные – собирают воду во время ремонта подземных коммуникаций, затем оттуда ее откачивают насосом.
• Регулировочные – располагаются над кранами и задвижками.
• Для оборудования – в них находятся насосы, датчики, счетчики, в некоторых случаях греющие кабели.

Материалы для ревизионных колодцев выбирают в зависимости от того, где расположен объект и какова его цель.

Размерные линейки, работы по обустройству колодцев

Колодцы канализационные по СНиП должны иметь следующие размеры:

• Трубопроводы диаметра до 150 мм – не менее 70 мм;
• Диаметр до 600 мм – от 1000 мм;
• Размер диаметра до 700 мм – от 1250 мм;
• Диаметр 800-100 мм – от 1500 мм;
• Диаметром от 1500 мм и выше и глубине 3 м и выше подвергаются индивидуальному рассмотрению.

1. Разбивка или разметка территории, согласно правилам строительства;
2. Очистка площади от кустарников, растительности;
3. Снос/перенос мешающих строений. Невозможность действия оговаривается специальными стандартами;
4. Подготовка и обустройство подъезда, дороги к стройплощадке.

Обустройство и монтаж канализационного сооружения типового подготовительные работы по СНиП:

1. Отрывка котлована;
2. Зачистка дна;
3. Сверка с проектом по уровню заложения, углам откосов стен;
4. Для каменных сооружений обустройство гидроизоляционного донного слоя, как показывает схема или план (слой не менее 20 см), последующая утрамбовка.

Все подготовительные работы завершены и следующий этап – монтаж.

Каменные колодцы

Этапы и действия такие:

• Подготовка основы подразумевает укладку плиты или обустройство подушки из бетона М-50 толщиной 100 мм;
• Обустройство бетонного армированного стальной сеткой лотка (М-100) нужной формы;
• Заделка бетоном и битумом концевых отверстий трубопровода;
• Создание изолирующего слоя внутренней полости колец конструкции;
• Установка колец происходит только после набора прочности лотка (2-3 суток), затем кладется плита перекрытия. Раствор, используемый для работ – М-50;
• Герметизация швов цементной смесью;
• Гидроизоляция битумом;
• Обязательное оштукатуривание лотка цементом, с последующим железнением;
• Установка глиняных замковых соединений в месте входа трубы/труб шириной не менее 300 мм и высотой 600 мм больше, чем диаметр трубопровода.

Схемы монтажа кирпичных конструкций практически повторяют бетонные, но вместо совмещения колец, делается выкладка камнем. Гидроизоляционные работы полностью идентичны. Таким образом производится установка каменных колодцев любого вида канализации: бытовой, промышленной, ливневки или дренажной. Но каждая конструкция имеет собственные нюансы:

• Ливневка оснащается решетчатыми люками, имеющими функцию водосбора;
• Дренажные колодцы сами являются водоотводами, поэтому монтаж не требует специальных расчетов.

Различия в комплектации определяются серией:

• КФК/КДК — бытовые стоки;
• КЛВ/КЛК – ливневка;
• КДВ/КДН – дренажные колодцы.

Таблица по типоразмерам дает полное представление:

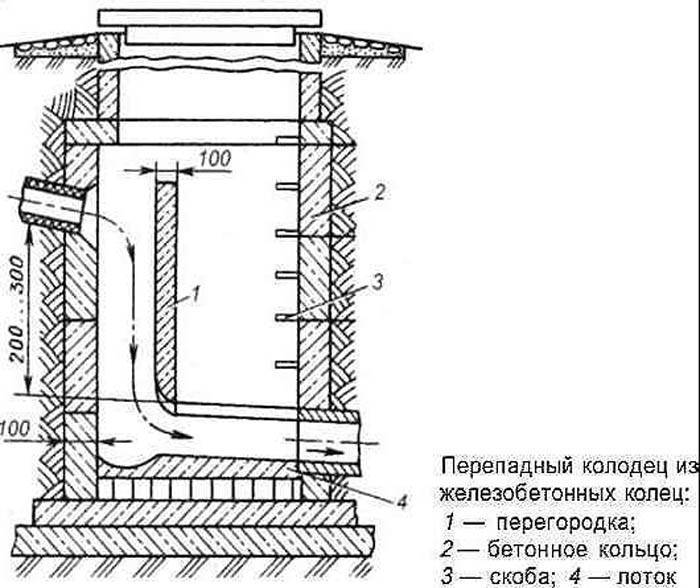

Перепадные колодцы

Более сложная конфигурация определяет объемы и требования СНиП к перепадным колодцам. Помимо устройства лотка, необходимо произвести:

• Монтаж стояков;
• Иметь оборудование водобоя;
• Установить водобойную стенку;
• Создать практический профиль;
• Обустроить приямок.

В остальном, что касается монтажа шахты, основания, перекрытий – правила одинаковы с предыдущими.

Схема выглядит так:

• Труба-стояк;
• Подушка водобойная;
• Металлическое основание (плита);
• Воронка приемная (стояковая).

Воронка требуется для компенсационных разрядительных процессов, образующихся в стояке из-за быстрого движения потоков. Своими руками создание перепадных колодцев на частных участках не рекомендуется, если только это не трубопровод диаметра от 60 см и разницей уровней до 3 м., но такие трубы в индивидуальных системах практически не используются, с успехом заменяемые другими видами колодцев.

Требования СНиП для перепадных колодцев просты, установка рекомендована в случаях:

• Нужно значительно уменьшить глубину залегания трубопровода;
• Если есть пересечения с другими подземными коммуникациями;
• Необходима регулировка скорости потока сточных вод;
• В случае, когда колодец является последним перед прямым выбросом стоков в реку, озеро.

Те же причины могут служить целесообразным оправданием для монтажа перепадного колодца на собственном участке.

Устройство канализационных колодцев

Канализационная система на частной территории может включать в себя следующие виды колодцев:

• Смотровой, необходимый для контроля состояния системы. Его устанавливают, если трубопровод длинный и требует регулярного обслуживания. С его помощью можно отслеживать неполадки и устранять их.
• Поворотный, устанавливаемый в точках поворотов трубопровода, чтобы предотвратить засоры. Он устанавливается, когда канализационная система идёт не по прямой линии.
• Перепадной, который размещается в точках с перепадом труб. Он необходим, когда из-за особенностей природного рельефа невозможно добиться укладки канализационной системы с нужным углом наклона.
• Фильтрационный и накопительный, о которых упоминалось выше.

Часто один колодец может выполнять несколько функций в канализационной системе. Например, поворотный может применяться как смотровой.

Устройство канализационного колодца подразумевает такие основные части:

Инструменты и материалы

Подбор инструментов и строительных материалов напрямую зависит от разновидности колодца, то есть, материала из которого он изготовлен.

Еще на этапе проектирования необходимо определить, из какого материала будет выполнена шахта колодца.

Чаще всего на практике используются два варианта:

• Пластиковые емкости. Выгодно отличаются небольшим весом и, соответственно, отсутствием проблем с монтажом. Кроме того, гофрированные шахты дают возможность изменения линейных размеров, что особенно актуально в местностях с большими сезонными перепадами температуры. Поскольку емкость не деформируется при оттаивании и промерзании грунта. Так же для сооружения из пластика характерны долговечность и герметичность.
• Железобетонные кольца. Наиболее долговечный и прочный вариант. Однако монтаж устройства сопряжен с серьезными трудностями, связанными с большим весом конструкции.

Смотровой колодец может быть выполнен из пластика или бетона.

1.Колодец из железобетонных элементов

СНиП, регламентирующий создание канализационных сетей, в том числе – и колодцев на них, писался в те времена, когда о крупных конструкциях из полимеров, да еще и высокой прочности еще и не помышляли.

Очистка канализации также осуществлялась исключительно ручным методом – откуда и появлялись дяденьки в люках.

Их задача была в том, чтобы проталкивать проволоку с прочисткой в сторону засора, в то время как помощники наверху вращали второй ее конец.

Для того чтобы человек мог опуститься внутрь и работать, и предусмотрены были следующие стандарты: минимальный размер колодца допускался 700 мм.

Далее продолжала колодцы канализационные серия типоразмеров: 1000, 1250, 1500, 2000 мм. В коих стандартах они и выпускаются до сих пор.

В том же размере выпускаются и круглые плиты – основание и перекрытие с отверстием под люк (ф700 мм).

В итоге, стандартный железобетонный колодец состоит из следующих элементов:

• Круглое или прямоугольное основание
• Кольца
• Перекрытие с отверстием под люк
• Крышка люка (чугунная, в последнее время – бывает полимерная)

Круглая в плане форма была принята, так как она оптимально сопротивляется давлению окружающего грунта.

Стандартное и доборное железобетонные кольца

Поскольку заранее невозможно предугадать место использования, и кольца, и плиты основания выпускаются абсолютно ровными, лишь с закладными деталями (петлями) для монтажа.

В нижнем кольце при установке приходится пробивать отверстия в местах вхождения трубопроводов, а на плите – устраивать из бетона или цемента лоток соответствующей формы.

Используется такая конструкция и в смотровых колодцах всех типов, и в перепадных – с устройством соответствующих типу конструкций.

Высота колодца при этом набирается за счет нескольких колец – стандартных и доборных. Перед установкой следующего кольца приходится удалять монтажные петли предыдущего.

При этом все элементы конструкции, включая основание и перекрытие, а также – входы трубопроводов заделываются цементом.

Понятно, что гидроизоляция канализационных колодцев, устроенных подобным образом, оставляет желать лучшего.

В результате: сточные воды загрязняют грунт, а грунтовые воды – способствуют переполнению канализации.

Какой вид отмостки выбрать?

Любое основание возводится по следующим принципам:

• выдерживается технологическая пауза;
• выполняются земляные и подготовительные работы;
• укладывается фракционный материал;
• планируется уклон;
• возводится окончательное покрытие.

Нельзя сказать, что одна из отмосток вокруг колодца будет лучше или хуже. У всех вариантов конструкций есть свои особенности. Чаще всего специалисты рекомендуют строить мягкое основание. Оно не сдавливает стенки шахты, что исключает смещение колец и засорение скважины. Грунт может оседать и смещаться. С течением лет можно достраивать основание, не проводя демонтаж. Декоративное покрытие на мягкую основу укладывается абсолютно любое: от спилов стволов деревьев до тротуарной плитки.

Если вы хотите пользоваться скважиной, не выдерживая технологическую паузу, то площадку вокруг нее можно оборудовать при помощи плотного грунта. Шахту обсыпают им под небольшим уклоном. Сверху сбивают деревянный щит, который предотвратит размывание этой насыпи осадками. Колодец стоит прикрыть люком, который можно сделать из досок, листа металла или пластика.

Алгоритм монтажа дренажного колодца

Принцип установки дренажного колодца не отличается сложностью. Готовую или сделанную своими руками емкость погружают в заранее подготовленный котлован. Затем выполняют врезку труб и герметизируют все соединения, закапывают конструкцию. Вся технология сводится к следующему алгоритму действий:

• Определяются габариты колодца.
• Разрабатывается котлован с соответствующим диаметром и глубиной.
• На дно засыпается щебень. В накопительных и смотровых конструкциях укладывается бетонная плита.
• Устанавливается основной резервуар. Пластиковый колодец просто опускают на дно котлована. Конструкцию из бетонных колец сооружают последовательно, устанавливая кольца друг на друга.
• Выполняется врезка подводящих и отводящих труб.
• Соединения, стыки обрабатываются битумной мастикой или герметиком.
• Устанавливается насос, если предусмотрена принудительная откачка.
• Производится обратная отсыпка колодца щебнем, песком или просеянным грунтом.
• На резервуар устанавливается защитный люк.
• Проводятся пуско-наладочные работы.

Это общая схема установки колодцев. Каждая конструкция имеет свои нюансы монтажа. Далее рассмотрим пошаговую сборку двух основных типов колодцев.

Часть 2. Оборудование колодцев

Классика, знакомая с детства

Всем знакома картина: торчащий из люка со сдвинутой крышкой дяденька с чумазым лицом, который что-то там чинит.

И до сих пор, если спросить любого постсоветского человека, из чего делают колодец для канализации – в 99% случаев он ответит: «Из бетона».

И в большинстве случаев будет прав, поскольку до сих пор основная масса этих сооружений на магистральных трубопроводах систем водоотведения изготавливается в соответствии со СНиПом, из железобетонных колец, реже – кубов, или собирают из плит.

Современные полимерные системы, по многим параметрам превосходящие своих твердокаменных предшественников, только начинают выходить на отечественный рынок.

Впрочем, при всех своих недостатках традиционное кольцо, видимо, долго еще будет оставаться символом канализационного колодца.

Виды герметизации

Существуют и другие методы герметизации таких конструкций. Например, инъекционная и полимерная герметизация. Однако из-за сложности выполнения и дороговизны они не нашли широкого применения. Способы гидроизоляции колодцев после их монтажа

1. Бетонная, цементная изоляция . Герметизация швов может выполняться бетонными смесями, в состав которых входит стекло. Также применяется цемент с сочетании с жидкими гвоздями.
2. Проникающая гидроизоляция . Она считается одной из самых эффективных. Если нанести такой состав изнутри и снаружи кольца или дна колодца, то раствор пропитает бетон на всю толщину. Кристаллизуясь, он заполнит имеющиеся пустоты и трещины. Это увеличивает срок службы колодца, предотвращается его разрушение. Такой же вид изоляции существует и для швов. Но нанесение его на внешнюю сторону смонтированной конструкции требует увеличенного диаметра котлована колодца. К минусам этого способа обработки можно отнести относительную дороговизну и трудоемкость.
3. Битумная изоляция . Это классический, недорогой вид изоляции для бетонного кольца и швов между ними. Но в чистом виде битум подвержен растрескиванию, неустойчив к низким температурам. Поэтому производители такой мастики используют добавки, повышающие их морозоустойчивость и адгезию (сцепляемость с поверхностью). Наносится такая мастика на бетон холодным способом. При необходимости она разжижается соляркой. Преимущества этого метода: дешевизна и простота выполнения.

1. Полимерцементные смеси . Гидроизоляция септика из бетонных колец полимерцементными смесями (например, цементно-обмазочными) дешевле применения битумных материалов. Срок службы у них также больше. Наносится эта гидроизоляция септика кистью на кольца в два слоя методом «мокрое на мокрое», т.е. нанесение второго слоя не требует высыхания первого.

К популярным маркам гидроизоляции относят: «Пенетрон», «Пенекрит», «Лахта», «Гидротекс», «Бастион РБ 1», «Текмадрай», «Гидростоп», «Аквастоп». Работы по изоляции проводятся согласно прилагаемых к ним инструкций.

Бытующее мнение о ненужности гидроизоляции бетонных септиков может быть легко опровергнуто ближайшей весной. Поэтому не стоит полагаться на случай. Проведите изоляционные работы правильно, и вам не придется переделывать колодец в ближайшее время.

Гидроизоляция колодца – один из самых сложных видов работ по устройству гидроизоляции. Без качественной гидроизоляции бетонных колец сооружения из них малопригодны на роль источника питьевой воды. Специальные требования, предъявляемые к септикам и питьевым колодцам, позволяют использовать лишь ограниченный ассортимент материалов, которые не представляют опасности для человека и окружающей среды. В данной статье рассматривается гидроизоляция колодца из бетонных колец.

Колодец – непременный атрибут загородного, сельского, дачного участка. По своему назначению колодцы бывают трех типов:

• 1. Колодцы для получения питьевой воды. Со временем стенки колодца постепенно теряют гидроизоляционные свойства и в чистую воду попадают частицы почвы и глины, продукты сельскохозяйственной и иной деятельности, грунтовые соли и многое другое. Вот почему для колодцев данного типа необходима очень качественная внешняя гидроизоляция.
• 2. Канализационный колодец или септик. В этом случае гидрозащита должна работать по другому – препятствовать загрязнению окружающего колодец грунт.
• 3. Технологический (сухой) колодец для обслуживания системы водоснабжения и водоотведения. Можно сказать, что это своего рода технические помещения, в которых располагаются различные системы, например, водоснабжения. В таких колодцах влаги быть не должно и качественная гидроизоляция должна быть как внутри так и снаружи.

Каждый из трех видов колодцев должен иметь полностью герметичные стенки, чтобы внешняя влага их верхних почвенных слоев не попадала внутрь, или наоборот – из септика не просачивались загрязненные воды в грунт. Для этого обязательно надо выполнить такие мероприятия как гидроизоляция колодца, особенно, если он построен из бетонных колец. Дело в том, что в зависимости от количества колец, в колодце будет столько же круговых швов, через которые и будет происходить водообмен.

Рисунок №1. Питьевой колодец

Гидроизоляция для питьевого колодца исключает самые эффективные материалы, например, битумно-полимерные мастики, так как они придают воде неприятный привкус и потенциально опасны для здоровья.

Если на Вашем участке планируется расположить и септик, и питьевой колодец, то учтите, что расстояние от колодца до септика должно быть минимум 15 метров. Самое главное, чтобы септик располагался ниже колодца по рельефу местности.
