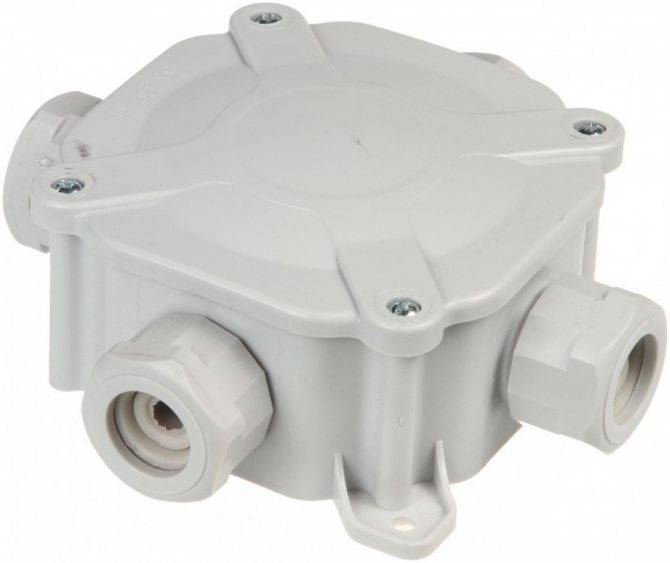

Степень защиты оболочки
По степени защиты есть семь видов распределительных коробок:
- IP 20 для электрических приборов, которые можно применять только в сухом помещении. Такие изделия не защищены от воды, снега и прочих жидкостей;
- IP 30 для устройств, размещенных в сухих помещениях, поскольку такое оборудование не оснащено защитой от влажности;
- IP 44 для приборов, ограниченно используемых на улице, во влажных местах, под навесом и козырьком, в помещениях, где повышенная влажность;
- IP 55 для электрооборудования, подверженного атмосферному воздействию, защищенного от пылеобразования и временного попадания влажности. Распространенные электромонтажные модели распределительных коробок. Зачастую многими производителями электрических, технических изделий указывается именно представленная степень IP;
- IP 65 для электрических устройств, сильно подверженных атмосферным осадкам. Такие распределительные коробки считаются целиком защищенными от пыльных частичек и воды, могут быть использованы на улице;
- IP 67 для электрооборудования, подверженного сильному атмосферному воздействию. Коробки, которые можно размещать на земле или прямо в грунте;
- IP 68 для устройств, которые можно погружать в воду.
Что касается выбора изделия по степени защиты, необходимо приобретать распределительную коробку в зависимости от эксплуатационных условий. Чтобы установить подрозетник в квартире, достаточно использовать IP55. В 99 % случаев они выполняют свою функцию отлично.
Первая степень защиты
Важно! Чтобы соблюсти степень защиты при монтаже, необходимо вводы таких изделий защитить сальниками по диаметру кабеля, ПВХ-трубы и гофры
Степень защиты ip › ГОСТ, стандарт
Степень защиты IP (Ingress Protection Rating) – это систематизация значений защищенности корпуса (имеется ввиду внешнее покрытие) электроприборов и электрооборудования при влиянии всевозможных отрицательных условий, например влияния влажности, открытого просачивания жидкости, загрязнений, а также воздействия разных окружающей среды.
Этот числовой индекс определяет интернациональный стандарт ip. Среди них стандарт международной электротехнической комиссии IEC 60529, в СНГ ГОСТ 14254-96, ГОСТ 14254 а в германии – DIN40050-9.
Актуальный стандарт IEC 60529:2013 принят в 2013 году. Действующий в РФ ГОСТ 14254 – 2015 введен 2017.03.01. Он отличается от предыдущего ГОСТ 14254-96 индексом защиты от влаги: в новом действующем ГОСТ 14254 – 2015 принято 10 индексов от 0 до 9. Индекс ipx9 обозначает защиту от струй воды высокой температуры, которая подается под высоким давлением (см. ниже). Актуальные ГОСТ на степень защиты ip:
- IEC 60529:2013,
- ГОСТ 14254 – 2015,
- DIN40050-9,
- DIN EN 60529 (VDE 0470).
Степень защиты предусматривается при подборе различного промышленного оборудования, с расчетом внешней обстановки, где оно будет задействовано. Так, когда запланирована смена проводки дома, то при подборе распределительного щитка, следует принимать к сведению отрицательные условия среды. Определенное воздействие будет оказываться на приборы и оборудование, которые находятся на открытом воздухе или в здании.
Для электротехнических изделий класс защиты задается в виде IP .
показывает класс защиты от воздействия сторонних предметов окружающей среды.
Стандартизировано 7 уровней защиты от внешних объектов от 0 до 6:
- «0» – нет защиты от внешних объектов;
- «1» – обшивка обладает защитой от воздействия сторонних предметов диаметром от 50 мм, от соприкосновений оборотной стороны руки;
- «2» – защита от негативного действия сторонних предметов диаметром более 12,5 мм, от касаний корпуса пальцами;
- «3» – есть защита от действия посторонних предметов диаметром выше 2,5 мм, проводников, не большого инструмента (ручного);
- «4» – защита от сторонних предметов с диаметром 1 мм и более – это проводники, фиксирующие гайки, болты;
- «5» – полная защита от посторонних предметов, любого размера, неполная защита от загрязнений и пыли (допускается влетание малого количества пыли вовнутрь корпуса, не воздействующее на функциональность устройств внутри электрического щитка);
- «6» – полная защита от различных предметов, полная пыленепроницаемость.
Стоимость
Стоимость коробок варьируется от 150 до 10 000 рублей. Цена зависит от типа распределителя, количества вводов, комплектации, основных характеристик, конструктивных особенностей и рейтинга производителя.
Например, пластиковый коммутатор компании TP ELECTRIC с 8 выходами и самыми приземленными характеристиками стоит около 150 рублей. Цена относительно невысокая, но такой распределитель уступает по показателям качества, имеет непродолжительный срок службы.
Если обратить внимание на распредкоробку среднего уровня, например, фирмы Abox, можно заметить, что она имеет более достойные характеристики: уровневая степень защиты по ГОСТам, увеличенные габариты, расширенная комплектация (клеммы, колпачки), немецкое производство и сборка. Такой коммутатор будет стоить от 500 рублей и выше
В последнее время разработчики решили производить коробки нового поколения, где уместно сочетание пластмассы и металла. Распределитель компании Spelsberg типа WKE 3 создан из высококачественной пластмассы (корпус) и нержавеющей стали (ребра жесткости). Такой контейнер имеет повышенную огнестойкость и термостойкость, высокую нагрузочную способность, полный комплект со всеми необходимыми сальниками, термостойкими клеммами и запасными саморезами.
Внутренние, установочные коробки имеют такую же разветвлённую ценовую политику.
Правила прокладки компьютерных сетей
Концепция персонального компьютера изобретена в СССР, но развитие получила на западе. Стандарты пришли из-за океана вместе с особенностями. На западе принято честно платить за все. Организация ISO затратила время, провела исследования и сформулировала требования в виде ISO/IEC 14763-2 и прочих документов, желая получить деньги за свой труд. Стоимость документа колеблется в районе 10000 рублей (после ситуации с Украиной).
Европейским аналогом всемирному считается EN 50174-2. Стоит баснословную для рядовых граждан сумму и недоступен для скачивания или открытого изучения. В Рунете под определённым предлогом некоторые сведения выкладываются. Становится понятно, что прокладка внутри помещений силовых и информационных кабелей не допускается. Между линиями полагается оставлять промежуток, зависящий от величины тока кабеля напряжения 220 В, от ряда иных условий. Фигурируют понятия лотка, ПУЭ.
Из сказанного просится вывод, что аналогичные исследования отечественными лабораториями не производились, а законность публикации сведений из платных документов остаётся непонятной.
Что такое подрозетник?
В соответствии с установленными пожарными нормативами и правилами электропроводка может монтироваться открытым или скрытым способом. В первом случае используются наружные выключатели и розетки. Однако, чаще всего проводку скрывают в стене, и одним из необходимых условий при использовании данного метода является применение подрозетников.
Они представляют собой пластиковую коробку, на стенках которой при помощи перфорации намечены лючки для проводов. Как правило, подобные приспособления объединяются в блоки, что дает возможность устанавливать рядом несколько электроустановочных устройств. Фиксация таких изделия может осуществляться как в полой, так и в цельной стене.
Основными параметрами подрозетников являются:
- Форма — наиболее распространены круглые и квадратные модели.
- Размеры — большинство розеток рассчитаны на установку в коробку, диаметр которой составляет 68 мм.
- Способ фиксации — для закрепления изделия могут применяться саморезы или распорные лапки, устанавливаемые путем винтовой регулировки.
Класс защиты
К числу основных характеристик ответвительных коробок относится класс защиты согласно ГОСТу №1425496. Имеет вид IPXX, где последние две комбинации – цифровое обозначение. Первая цифра указывает устойчивость к воздействию пыли, а вторая влаги.
| Код | Защита от пыли | Защита от влаги |
| Защита не предусмотрена | Защита не предусмотрена | |
| 1 | Исключена вероятность проникновения частиц размерами более 50 мм | Конструкция защищена от попадания внутрь вертикально падающих капель, например, дождя, конденсата |
| 2 | Исключена вероятность попадания под крышку короба частиц размерами более 12 мм | Коробка защищена от попадания влаги внутрь под углом 15 градусов |
| 3 | Не допускается попадание частиц внутрь размером более 2,5 мм | Устройство защищено от попадания капель, угол падения которых не более 60 градусов |
| 4 | Предотвращено попадание частиц размерами более 1 мм | Обеспечена полная защита короба от брызг и капель |
| 5 | Агрегат защищен от отложений пыли | Полная защита от водяных струй |
| 6 | Отсутствует вероятность попадания пыли под крышку конструкции | Защита от водяных струй высокого давления |
| 7 | Защита конструкции при полном погружении во влажную среду на глубину не более 1 метра (кратковременное опущение по влажную среду) | |
| 8 | Конструкция полностью герметична и может работать под водой |
Документация, в которой прописаны требования к распределительным/распаячным коробкам
Требования к коробкам распределительным прописаны в ГОСТе P 50827.1-2009. Основные положения:
- Каждая деталь контейнера, в т. ч. крышка распаячной коробки, должна быть сконструирована таким образом, чтобы в условиях нормальной эксплуатации обеспечить электрическую и механическую безопасность находящегося внутри нее, защиту людей и окружающей среды.
- Распределительная коробка (распаячная) для электропроводки должна иметь климатические исполнения по ГОСТам 15150 и 15543.1.
- Техтребования к изделиям определенного типа прописываются в технической документации от производителя. Эти бумаги регламентируются ГОСТом P 50827.
- На корпусе обязательно должны иметься маркировки товарного знака производителя.
- На коробки наносятся значения степени защиты от проникновения мелкого сора, влаги, максимальная и минимальная температура эксплуатации. Если размеры устройства слишком маленькие, данная информация должна содержаться в техдокументации.
- Короб имеет такую конструкцию, которая обеспечит полную изоляцию элементов, пропускающих ток.
- Устройства, которые имеют открытые токопроводящие элементы, обязаны обладать заземлением с малым сопротивлением или приспособлением для подсоединения к такой цепи.
- При нормальных условиях эксплуатации соединительные части заземления с токопроводящими деталями должны отличаться малым электросопротивлением.
- Коробы обязаны иметь хотя бы одну металлическую скобу на одном зажиме заземления с сечением не меньше 4 кв. мм.
- Крышки коробок должны быть надежно закреплены для обеспечения защиты от удара током.
Выполнение всех требований проверяется при помощи испытаний. Порядок их проведения прописан в ГОСТе 16962.1.
Перед тем как соединять распределительные коробки, нужно также ознакомиться с требованиями ПУЭ. Ниже представлены основные:
- Провода должны быть соединены, разветвлены, оконцованы при помощи опрессовки, сварки, пайки или болтовых и винтовых зажимов (ПУЭ 2.1.21).
- Места соединения и разветвления находятся в таком месте, чтобы к ним в любой момент можно было получить доступ. Если же коробка распределительная скрытая, то кабели в ней должны быть соединены пайкой, сваркой или опрессовкой (ПУЭ 2.1.23).
- Обязательно обеспечение непрерывности защитного проводника. Использование шлейфа запрещено (ПУЭ 1.7.122).
- Кабели в распаячной коробке, предназначенной для скрытой проводки, должны быть уложены таким образом, чтобы их сечения суммарно не превышали 35% самого контейнера. Для плинтусов и каналов с открывающимися крышками эта цифра равна 40% (ПУЭ 2.1.61).
Соблюдение данных требований необходимо для обеспечения пожарной и электрической безопасности в помещении.
Можно ли обойтись вообще без распредкоробок?
Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.
В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.
В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.
На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.
Установка скрытым методом
Для скрытого монтажа чаще используется распаячная коробка круглой формы и диаметром 60 см – стандартный размер изделия для установки подрозетника или выключателя, так как их диаметр совпадает и также составляет 60 см. Для штробления отверстия приобретают коронку по металлу или для гипсокартона, зависит от материала стены для монтажа, того же диаметра, что и распределительный короб. При необходимости вместо коронки используют дрель или канцелярский нож.
Этапы монтажа:
- Разметка стены под отверстие с обозначением оси, где горизонтальная линия располагается минимум в 20 см от пола;
- Вырезается отверстие, края которого обязательно шлифуются, покрываются грунтовкой, а также шпаклюются (с добавлением асбеста);
- Вставляется распаячная коробка, фиксируется к стене болтами, сквозь отверстия под кабель вытягиваются провода и соединяются между собой;
- Края готового короба шпаклюются и закрываются защитной крышкой.
Узнать, как правильно устанавливается распределительная коробка скрытым способом, можно на видео ниже.
Классификация по типам
Коммутационные конструкции делятся на несколько видов в зависимости от назначения.
- Для соединения и защиты стыков кабельных магистралей с напряжением не более 1 кВт, например, КОС, КРП, КВП, У997М, У994, У197 и т.д. Также их могут устанавливать вместе с системой УХЛ.
- Коробка со стандартным размером (100*100*50 мм) используется для проведения открытой и скрытой проводки в домашних условиях. Например, КО100, КТО100, КУ100, КТ100, КС100, КМ100.
- Ответвительные конструкции, предназначенные для хранения и защиты мест соединения линий проводного вещания УК2Р и УК2П.
Также по типам конструкции делятся на протяжные и тросовые для воздушных линий и распределительные коробки к шинопроводу (ШРА).
Класс защиты
Основные характеристики ответвительных коробок также включают в себя класс защиты (ГОСТ 14254-96), который указывается в виде IPXX, где ХХ – цифровое обозначение. Причем, первая цифра указывает устойчивость к пыли, вторая — к влаге. Ниже приведены таблицы, в которых расписаны коды класса защиты.
Таблица для первой цифры:
| Код | Описание |
| защита не предусмотрена | |
| 1 | не допускается проникновение частиц с размером более 50 мм |
| 2 | не допускается проникновение частиц с размером более 12 мм |
| 3 | не допускается проникновение частиц с размером более 2,5 мм |
| 4 | не допускается проникновение частиц с размером более 1 мм |
| 5 | устройство защищено от отложений пыли |
| 6 | устройство защищено от проникновения пыли |
Таблица для второй цифры:
| Код | Описание |
| защита не предусмотрена | |
| 1 | устройство защищено от вертикально падающих капель, например, конденсата |
| 2 | устройство защищено от капель, падающих под углом до 15° |
| 3 | устройство защищено от капель, угол падения которых не превышает 60° |
| 4 | обеспечивается всесторонняя защита от капель и брызг |
| 5 | всесторонняя защита от водяных струй |
| 6 | всестороння защита от водяных струй высокого давления |
| 7 | устройство защищено от проникновения воды при кратковременном погружении на глубину до одного метра |
| 8 | устройство полностью герметично (может использоваться под водой) |
Руководствуясь данной таблицей, можно легко определить условия эксплуатации устройства, например, если на ответвительной коробке указан класс защиты IP65, это говорит о том, что устройство полностью защищено от проникновения пыли и не пропускает внутрь влагу при попадании на него струи воды.
Использование распределительных коробок
Не следует общую распределительную коробку использовать для прокладки разнородных линий. Силовые и связные кабели обязаны лежать раздельно. Допускаем, что в СССР вопрос не стоял, телефонные коммуникации шли вдоль плинтуса, ничем не прикрытые
Компьютерных сетей не было, если не принимать во внимание военные объекты. Там и на предприятиях подобные коммуникации пролегали прямо под половым покрытием
Не рекомендуется использовать распределительные коробки не по назначению. К примеру, часто люди не видят разницы между диэлектриками. Изоляция информационных и силовых линий проводится отличающимися полимерами, с конкретными требованиями:
- На высоких частотах главенствует тангенс угла диэлектрических потерь.
- Повышенное напряжение требует большой электрической и механической прочности.
Перечисленные условия не связаны. И только разработчики знают, какие свойства закладываются в изделие. В результате применения низкокачественного оборудования возможно всякое. К примеру, покупной разветвитель для TV антенны на поверку оказался коробкой с обычной коммутацией проводов. Не учитывались волновые свойства сигнала и излучение. Как следствие, качество просмотра передач сильно снизилось.
Устройство
Если вы не знаете, как правильно соединить провода в распределительной коробке, следуйте дальнейшим инструкциям.
Перед тем, как выбрать необходимые провода, необходимо подсчитать нагрузку, которая будет на них оказываться. Если будет выбран слишком тонкий провод, он может перегреться в процессе эксплуатации.
Перед тем как помещать провода в коробку нужно их концы освободить от изоляции на 2 сантиметра, если изоляция двойная, то на 5 сантиметров. Каждый провод имеет свой цвет, в зависимости от его назначения и функции.
Для того чтобы соединить провода между собой, необходимо скрутить их вместе и обжать при помощи плоскогубцев. Изолировать оголенные области можно изолентой.
Бензиновые электростанции
Схема подключения проходного выключателя: принцип работы и варианты установки выключателя особого типа
- Как выбрать и установить электрический распределительный щит — советы по сборке и монтажу основных элементов своими руками
После того, как провода были установлены, проверяется качество соединения, и коробка закрывается. Такую коробку можно монтировать к стене.
Класс защиты
Основные характеристики ответвительных коробок также включают в себя класс защиты (ГОСТ 14254-96), который указывается в виде IPXX, где ХХ – цифровое обозначение. Причем, первая цифра указывает устойчивость к пыли, вторая — к влаге. Ниже приведены таблицы, в которых расписаны коды класса защиты.
Таблица для первой цифры:
| Код | Описание |
| защита не предусмотрена | |
| 1 | не допускается проникновение частиц с размером более 50 мм |
| 2 | не допускается проникновение частиц с размером более 12 мм |
| 3 | не допускается проникновение частиц с размером более 2,5 мм |
| 4 | не допускается проникновение частиц с размером более 1 мм |
| 5 | устройство защищено от отложений пыли |
| 6 | устройство защищено от проникновения пыли |
Таблица для второй цифры:
| Код | Описание |
| защита не предусмотрена | |
| 1 | устройство защищено от вертикально падающих капель, например, конденсата |
| 2 | устройство защищено от капель, падающих под углом до 15° |
| 3 | устройство защищено от капель, угол падения которых не превышает 60° |
| 4 | обеспечивается всесторонняя защита от капель и брызг |
| 5 | всесторонняя защита от водяных струй |
| 6 | всестороння защита от водяных струй высокого давления |
| 7 | устройство защищено от проникновения воды при кратковременном погружении на глубину до одного метра |
| 8 | устройство полностью герметично (может использоваться под водой) |
Руководствуясь данной таблицей, можно легко определить условия эксплуатации устройства, например, если на ответвительной коробке указан класс защиты IP65, это говорит о том, что устройство полностью защищено от проникновения пыли и не пропускает внутрь влагу при попадании на него струи воды.
Выбор для домашней электропроводки
Бытовые распределительные коробки необходимо выбирать, исходя из типа проводки:
- если она скрытая, то потребуются встраиваемые модели;
- для наружной проводки – накладные ответвительные коробки (то есть устанавливаемые на стене).
Не следует также увлекаться высоким классом защиты, вряд ли в быту будет необходима взрывозащищенная или полностью герметичная распределительная (распаячная) коробка. Последняя, правда, может пригодиться, если прокладывается уличная электросеть, например, для освещения территории возле дома.
Если вы хотите купить ответвительную коробку для электрической сети, помните, чем выше у нее класс защиты, тем более высокая цена.
Многие модели оснащены специальными клеммами, что существенно упрощает монтаж проводов, такая опция есть у многих изделий известных заграничных брендов: Арт, Abox, Hensel, Legrand, Ral, ИЭК (IEK),Tyco и т.д. Существуют коробки, у которых есть предохранитель, позволяющий отключить электропитание при коротком замыкании.

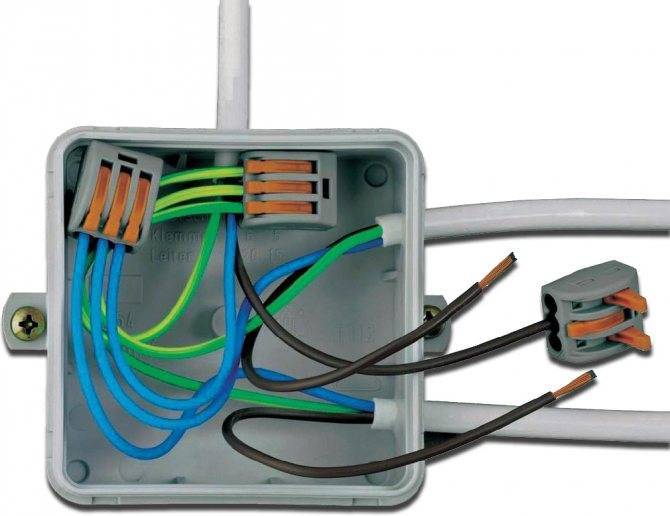

Распределительная коробка с клеммами
Заметим, что наличие зажимов и клемм незначительно отражается на стоимости изделий.
Какая будет коробка, пластмассовая или стальная, не имеет принципиального значения при установке ее в квартире, но у первой стоимость ниже.
Выбирая ответвительные коробки для скрытой проводки, следует учитывать материал, из которого сделана стена, поскольку у них отличается способ крепления. В кирпичную или бетонную стену стакан коробки сажается на раствор, в то время как для гипсокартонных стен предусмотрен специальный крепеж.
Распределительные коробки для скрытой проводки под бетонную и кирпичную стену Коробка под гипсокартон
Не в последнюю очередь обращайте внимание, кто производитель изделия, естественно, что коробки известных брендов более надежны
Коробки для работы с гипсокартоном
Прежде всего, необходимо отметить, что данное устройство отличается от монтажных элементов, применяемых в обычных стенах не только своими размерами, но и материалом изготовления, а также некоторыми особенностями конструкции. Установочная или распределительная коробка для гипсокартона имеет специальные усики, которые и позволяют ей удерживаться в полости стены.
Один из вариантов исполнения стандартной монтажной коробки
Стандартное устройство
- Обычная коробка для пустотелых стен или гипсокартона представляет собой специальный монтажный элемент цилиндрической формы, который закрепляется внутри стены, чтобы впоследствии в нее можно было бы разместить элементы электрической сети.
- При этом установочные коробки для гипсокартона оснащаются специальными усиками, которые крепятся на шуруп и фиксируют их в полости, зажимая изнутри. Они могут быть изготовлены из пластмассы или металла, но принципиального отличия в этом нет.
- Стоит отметить, что все эти устройства отличаются по размеру. В настоящее время существует огромное количество распределительных коробок, которые не только имеют разный диаметр и глубину, но и могут быть выполнены под розетки конкретного производителя или даже определенную модель розетки.
- Если распредкоробка для гипсокартона оснащается специальной крышкой и может иметь некоторые погрешности в размерах, то монтажные элементы для приборов должны строго соответствовать заданным параметрам, иначе могут возникнуть большие проблемы при установке.
Спаренные элементы монтажа
В современных магазинах в ходу коробка под розетку для гипсокартона, которая выполнена в виде двух или трех секций для монтажа.
Такое решение является весьма удачным и практичным, поскольку позволяет сэкономить время, деньги и упрощает эксплуатацию.
Существует масса вариантов исполнения таких устройств
Например, в них могут быть совмещены распаечные коробки для гипсокартона с монтажными элементами для розеток или других приборов.
При выборе таких изделий нужно обращать особое внимание на то, что устанавливаемые устройства должны размещаться в спаренных секциях свободно, не мешая один другому. Именно поэтому такая распределительная коробка под гипсокартон имеет параметр, который указывает на расстояние между центрами радиусов
На него нужно обращать внимание при выборе розеток и выключателей.
Детальное изображение монтажной коробки для стен из гипсокартона с описанием элементов
Монтаж
- Когда производится установка своими руками, необходимо соблюдать все требования техники безопасности, а особенно то, которое рекомендует не подключать электричество до окончания всех работ.
- Прежде всего, нужно сделать отверстия в гипсокартоне под коробку. Для этого типовая инструкция рекомендует применять специальные коронки. Их следует подбирать по размеру монтажных элементов.
- Если приобретение такого инструмента не предусмотрено, то отверстия можно проделать с помощью дрели и монтажного ножа.
Проделывание отверстия в стене при помощи коронки
- Далее следует обработать края отверстия раствором шпатлевки и грунтовки. Так посадочное место будет прочнее и надежнее.
- Монтаж производится отверткой. С ее помощью нужно зажимать крепеж до тех пор, пока коробка надежно не зафиксируется в полости стены.
- Финишным этапом при установке является шпатлевка стен. Однако многие мастера выполняют этот процесс уже после обработки стен, что не так критично при прочном креплении.
От выбора до покупки кабеля
Монтаж проводки под гипсокартоном – это простое, но вместе с тем и очень ответственное дело
Важно правильно выбрать электрический кабель перед тем, как приступить к работе
Схема протяжки провода.
Хорошо подходит и ВВГнг-LS, который можно прокладывать без гофрированной трубы по той причине, что у него уже есть отличная двойная изоляция. Такой вариант более удобен, кабель имеет круглую форму, при протяжке ни за что не цепляется, его легко и просто укладывать.
Если вам необходимо проложить небольшое количество кабеля, то лучше всего применять второй вариант, но при больших объемах разница в стоимости становится довольно ощутимой, поэтому чаще всего применяется обычный электрический кабель и гофрированная труба.
Без гофры монтируют более дорогой кабель в таких случаях:
- если гофра банально не помещается в пространстве между стеной и гипсокартонным листом, то есть диаметр гофры превышает такое расстояние;
- когда проложенные сети крепятся с двух концов, то есть натяжка исключена, чтобы не произошло повреждения изоляционного слоя.
В любом случае проводка в гипсокартоне должна прокладываться аккуратно, чтобы не произошло механических повреждений при монтаже и последующей эксплуатации.
Особенности ввода кабеля
Вопрос, как правильно провести электрический кабель под гипсокартон, отличается одной важной особенностью. Дело в том, что сам лист повредить кабель не может, но вот металлический профиль, который применяется для устройства каркаса, имеет острые края, а это может стать причиной механических повреждений для изоляции и в конечном итоге порчи электропроводки
Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе.Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы. В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна.
Чтобы гофра не двигалась под поверхностью гипсокартона, рекомендуется крепить его либо при помощи специальных клипс либо с использованием простой изоленты. Брать рекомендуется ленту яркого, желательно красного цвета, чтобы ее при всех работах было отлично заметно.
Назначение разветвительных коробов
Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:
- повышение уровня пожарной безопасности;
- эстетичность.
Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.
Основная функция распределительной коробки
При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.
Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.
Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.
Почему называется по-разному
Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.
Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».
Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием
Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм
Можно ли обойтись без монтажных распределительных коробок
Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.
Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.
