Земляные работы
Любой из земельных участков имеет перепады высот по периметру. Поэтому, когда вами будет копаться траншея под ленточный фундамент, необходимо пользоваться водяным уровнем. Сначала найдите самую низкую точку периметра, расположенную в одном из внешних углов разметки.
Траншея для ленточного фундамента
От нее и будет рассчитываться глубина заложения ленточного фундамента. Если постройка совсем легкая и располагается на не пучинистой почве, то траншею можно делать совсем неглубокой — порядка 40 сантиметров. Иными словами, делать вы будете незаглубленный ленточный фундамент. Дно траншеи по уровню обязательно должно быть ровным.
Если почва пучинистая, то необходим заглубленный ленточный фундамент. Существуют специальные сводные таблицы, указывающие толщину промерзания грунта во всех регионах России. Узнав ее для своего участка, учтите, что глубина ленточного фундамента в данном случае должна быть на 20см ниже данного параметра.
Следует также отметить, что траншея должна быть, минимально, на 20см шире самого фундамента. Как правило, ширина ленточного фундамента для небольших зданий составляет 40см, значит, ров должен быть 60 сантиметровым.
Когда траншея будет готова, на ее дне делается подушка под ленточный фундамент. Толщина ее должна быть 15см. Используйте под подсыпку дробленый либо речной песок. Полейте материал водой и хорошо утрамбуйте.
Разметка осей и углов – вынесение реперов за пределы периметра фундамента
Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.
Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:
- по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
- по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.
Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.
А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.
Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.
Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.
Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.
На верхнем бруске обноски забиваются три или пять гвоздиков-меток:
- в центре – осевая метка, для оси стены фундамента;
- справа и слева от осевой – метки ширина стены фундамента;
- еще дальше – ширина подушки под фундамент.
Шаг 1. Разметка начальной стороны.
Начинаем со стороны, которая ближе к «красной линии».
На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.
Шаг 2. Разметка стороны, перпендикулярной к начальной.
Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

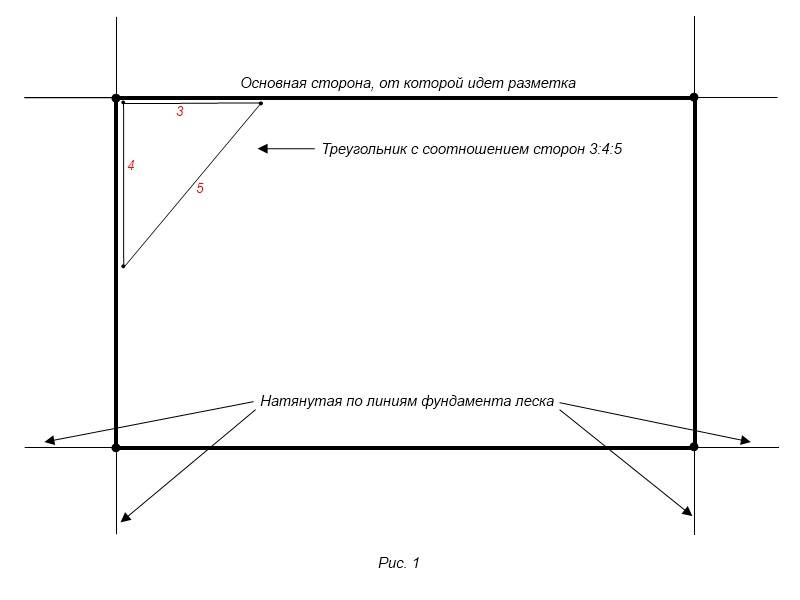

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.
Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.
Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.
Шаг 4. Проверка прямоугольности разметки.
Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.
Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.
Подготовка к разметке фундамента
Перед тем как разметить фундамент своими руками составляется проект будущего здания. При этом определяется площадь объекта, внешний вид строения и планировка отдельных помещений. Проект привязывается к участку, где будет проводиться строительство. Сначала проводятся работы по исследованию грунта, а затем осуществляется разметка основания.
Для проведения разметки потребуются следующие инструменты:
- Колышки из металла или дерева.
- Строительные уровни.
Рулетка и отвес.
Нивелир и лазерный дальномер.
Шнур.
Доски и обрезки арматуры.
Перед тем как сделать разметку под фундамент, необходимо произвести подготовительные работы:
- Демонтируются старые строения, убирается мусор и лишние насаждения на участке.
Площадка выравнивается в горизонтальной плоскости, устраняются все углубления и холмы.
Подготавливается проезд для транспортных средств, которые будут подвозить строительные материалы и вывозить ненужный мусор. После очищения дороги, ее рекомендуется присыпать гравием для удобного проезда во время дождя.
Отдельно подготавливается место для складирования разнообразных материалов.
Перед строительными работами стоит возвести забор, чтобы защитить строительные материалы.
Продумайте подведение электричества, воды, монтаж санузла, а также временное жилье.
После этого проводится разметка фундамента под дом. Технология монтажа предполагает наличие прямоугольных форм. Общие правила и нормы для разметки подходят для всех разновидностей оснований, на них не влияет материал изготовления или наличие подвального помещения.
Разметка начинается с любой стороны строения. Это может быть фасад или боковая часть постройки. При использовании рулетки стоит отдать предпочтение изделиям из металла, которые имеют длину более 10 м. Модели из ткани не гарантируют точность измерений и провисают при замерах.
Для осуществления обноски рекомендуется использовать бруски (не менее 10 штук), колья (примерно 19 штук), а также шнуры, доски и веревки. Иногда применяются куски арматуры, которые вбиваются в грунт. Они должны быть п-образной формы.
Участок выбирается с учетом следующих факторов:
- Перспектива проведения всех коммуникаций.
- Состояние дорог.
- Географическая привязка к сторонам света.
Важнейшим предназначением разметки является осуществление правильной ориентации будущего строения, относительно местности. Это позволит возвести строение с учетом стандартных технологических правил.
Как разметить прямой угол рулеткой
Разметка может основываться как на общей теореме Пифагора, так и на принципе «египетского треугольника». Однако это только в теории линии просто чертятся на бумаге, «ловить» же все выбранные размеры растянутыми шнурами или линиями на полу — задача посложнее.
Поэтому я предлагаю упрощенный способ, основанный на диагонали 141,4 см. у треугольника со сторонами 100 см. Вся последовательность разметки изображена на картинках ниже
Важно не забывать: диагональ 141,4 см. нужно умножать на количество метров в отрезке А-Б
Отрезки А-Б и А-В должны быть равны и соответствовать целому числу в метрах. Картинки увеличиваются по клику!
Итак, простое пошаговое руководство, которое поможет даже новичкам
Схема фундамента из ж/б блоков.
Шаг 1. Найти начальную точку разметки или базис.
И каким бы сложным на первый взгляд это не казалось, это тоже можно сделать своими руками. Как правило, в качестве самого простого ориентира используют границу своего участка. Фиксируем точку на фасаде будущего дома на том углу, который ближе к краю участка. В эту точку вбиваем колышек.
Шаг 2. Вывести все четыре стороны будущего дома.
Согласно плану, отмеряем длину стены к правому углу на фасадной стороне дома и снова устанавливаем колышек. Дальше следует найти противоположную третью точку основы в левом углу задней стены дома и отметить колышком. Таким же способом отмечаем четвертую точку – правый угол задней стены. Между колышками натяните шнур. Он должен проходить на одной высоте. Делать какие либо измерения на грунте нет смысла, поскольку они могут быть искажены из-за неровностей рельефа.
Работа абсолютно несложная, однако монотонная и требует присутствия помощника.
Если проект вашего дома имеет выступающие части типа веранды, первоначальную разметку стоить сделать лишь на основную часть строения. Все остальное добавите потом. Исключением является фундамент сплошной плитой, его нужно заливаться сразу и целиком.
Схема разметки территории под фундамент
Шаг 3. Проверить, правильно ли была размечена каждая диагональ фундамента.
С помощью рулетки нужно измерить расстояние между противоположными углами фундамента. Это и есть диагональ основы здания (между точками 1 и 4, 2 и 3). Чтобы было проще, ориентируйтесь на рисунок 1 ниже по тексту.
Обе диагонали фундамента должны быть одного размера. Если по каким-либо причинам это не так, нужно проверить каждый угол. Угол должен составлять 90°. Точно рассчитать угол поможет угольник. Выводить прямые углы лучше способом переноса колышков. Ваша цель на этом этапе – идеальная диагональ.
Шаг 4. Сделать разметку перегородок и пристроек (если у вас запланирован фундамент типа сплошной плиты, этот пункт делать не нужно).
На первом этапе следует правильно рассчитать перегородки вам помогут, конечно же, основные стены. Надо всего лишь ровно отмерить расстояние. Потом еще раз проверяем, правильно ли сделали разметку согласно проекту вашего дома. Первый этап разметки закончен, и вы можете гордиться тем, что сделали это своими руками.
Схема разметки фундамента садового дома.
Шаг 5. Сделать обноску.
Наступил второй этап разметки фундамента для дома своими руками. Обноска нужна для того, чтобы во время копания котлована найти все точки фундамента, поскольку колышки окажутся во внутренней его линии. Поэтому делать обноску надо за линией, по которой будут копать.
Обноска – это прочно вбитые попарно в землю столбики на расстоянии 1,5 – 2 метра от угла строения. Столбики между собой соединяются горизонтальными планками на одной высоте. Высота обноски – это и есть высота фундамента.
Таким образом, обноску требуется вывести за линию фундамента. Части обноски ровно соединяются между собой шнуром, который будет идти параллельно шнуру на колышках. Пример, как это сделать своими руками, смотрим на рисунке 2.
Вывести обноску надо таким образом, чтобы шнур находился на верхней линии фундамента. Вот тут-то вам и пригодится гидроуровень. Используя его нужно рассчитать всю обноску на уровне верхней линии фундамента дома.
После того как удалось рассчитать и разметить фундамент постройки, можно переходить к следующему этапу.
Шаг 6. Выкопать котлован.
Делать траншею нужно несколько шире фундамента. Учитывайте, что туда же должна поместиться опалубка. Считается, что сделать разметку основания не так сложно, как установить геометрически точную опалубку и выровнять ее по высоте.
Привязка
Прежде чем приступить к копанию траншей или котлована, бурению скважин или копанию ям под столбчатое основание, необходимо определить какой, расположенный во дворе, предмет или строение станет отправной точки для выполнения разметки. Эта процедура – привязка опорной конструкции будущего дома. В большинстве случаев таким строением становится забор, параллельно которому будут возведены стены здания, но возможно выполнить привязку к дереву или даже бетонному столбику, от которого размечают прямой угол постройки. Такая привязка обеспечит правильную разметку, абсолютную горизонтальность основания и устойчивость строения.
Разметка участка
Выбранная постоянная точка является так называемым нулем высоты. Строительство фундамента под постройку прямоугольной формы начинается с построения прямого угла с помощью нивелира или строительного угольника. Однако многие строители больше доверяют египетскому треугольнику, стороны которого равны 4, 5 и 3 единицам. Если стороны длиной в 3 и 4 единицы катеты, то сторона длиной в 5 единиц – это гипотенуза.
Соответственно между катетами образуется прямой угол. Вершина угла станет местом, куда будет вбит первый колышек для предстоящей разметки. Сделать египетский треугольник можно своими руками. Понадобится 12 метров прочного, неэластичного шнура, на котором необходимо сделать отметки, отмерив соответственно 3 и 4 метра.
На одной стороне, проведенной параллельно забору или другому строению линии, фиксируют конец шнура. Отметка 3 метра крепится в точке пересечения линий, образующих угол. На примыкающей стороне крепится часть шнура, на которой находится отметка 4 метра. Точку крепления второго конца веревки можно определить, совместив концы шнура так, чтобы получился треугольник. В таком случае, образованный на пересечении линий разметки угол будет прямым.
Построение прямоугольника
Пошаговая инструкция определения прямого угла
После выравнивания угла в 90 градусов, на шнуре длины делают отметку 8 м, а на шнуре ширины 6 м. Дальше переходят к третьей стороне. Натягивают третий шнур перпендикулярно первому и скрепляют на отметке 8 м.
Четвертый шнур натягивают перпендикулярно второму и скрепляют на отметке 6 м. Чтобы получить четырехугольник с прямыми углами необходимо, чтобы обе отметки на третьем и четвертом шнурах совпали.
Если длины диагоналей четырехугольника одинаковые, то получен прямоугольник. Но диагонали могут быть одинаковые и в равнобедренной трапеции. Поэтому главным условием построения правильного прямоугольника является наличие угла 90º, а в равнобедренной трапеции таких углов нет.
Этот способ является внешней разметкой. Она подходит для плитного фундамента. При изготовлении фундаментной основы ленточного типа производят разметку по внутреннему периметру, с учетом ширины ленты.
Обноски устанавливают за пределами траншей. Они состоят из попарно вбитых столбиков, соединенных планкой. Установка обноски является ответственным моментом. Их монтируют так, чтобы верхние части планок были на одном уровне. Для этого и требуется гидроуровень. Шнуры, натянутые на верхние планки, будут служить нулевой горизонтальной отметкой опоры.
Необходимые инструменты
Чтобы разметка под фундамент была точной и быстрой в выполнении необходимо запастись следующими приборами и материалами:
Инструменты для разметки фундамента
- рулетка с большой длиной измерительной ленты (в идеале равной или больше длины самой протяженной стены дома);
- деревянные колышки или арматурные стержни (выбор зависит от имеющихся материалов и плотности грунта основания);
- строительный угольник (имеет углы с величинами 30,60 и 90 градусов);
- прочный шнур;
- деревянные рейки;
- зажимы, прищепки или гвозди для закрепления шнура к колышкам;
- строительный уровень (можно приобрести недорогой пузырьковый, лазерный существенно облегчит работу, но имеет высокую стоимость).
Если есть возможность, можно также использовать нивелир, но его покупка для строительства одного здания нецелесообразна. Также при себе нужно иметь ножницы для нарезки шнура, молоток для забивки гвоздей, калькулятор для проведения необходимых расчетов.
Необходимые инструменты для работы
Инструменты для разметки фундамента Во время рытья траншей экскаватором убирают шнуры, которые натянуты с выносом от углов, а места сторон отмечают на грунте посыпкой контрастным веществом, например, светлым песком или мелом. Элементы обноски красят яркой краской, чтобы экскаваторщик мог их увидеть и не наехать на разметочные части. После рытья траншеи шнуры натягивают на старое место и проверяют расположение ям или котлованов.
Расчет диагонали фундамента ведется с применением инструментов и приспособлений:
- колья из древесины или ровной арматуры, без кривизны;
- ровные куски металлического профиля или сухой рейки по 2 – 2,5 метра для горизонтального переноса точек;
- капроновый шнур или крепкий шпагат;
- гвозди, шурупы или саморезы;
- угольник, рулетка, молоток, ножницы;
- отвес, водяной или лазерный уровень.
Геодезисты используют теодолит, чтобы размечать углы и давать отметки по высоте. У частников нет такого инструмента, для работы с ним требуется навык. Правильно измерить диагональ дома можно с помощью простых приспособлений.
На угольник закрепляют лазерные указки и строительный уровень — такое приспособление покажет высокую точность при разметке. Продаются транспортиры и угольники большого размера, лучше взять такие, чтобы было удобнее переносить линии плана на местность. Первоначальная разметка очень важна для начала строительства, поэтому желательно высчитать диагональ несколько раз, чтобы быть уверенным в правильности работы.
Начало работ
В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи). Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.
Начинают подготовку участка к строительству с нахождения первой точки. Ею может служить любой угол дома. Для ленточного и других типов фундамента потребуется найти внешнюю сторону угла. При выполнении чертежей или эскизов рекомендуется привязывать строящийся объект к уже существующим или границам участка.
Определив первую точку, нужно построить прямой угол. Проще всего это сделать методом «Египетского треугольника». Для начала нужно отметить угол с небольшой длиной сторон, воспользовавшись строительным угольником. Далее в одну сторону откладывают величину, делящуюся на 3 (удобно отложить 3 или 6 метров, такая большая длина уменьшит погрешность измерений), а в другую сторону делящуюся на 4 (если в предыдущем случае отложено 3 метра, то следует принять длину стороны 4 метра, а если 6 метров, то — 8).
После проверяют соответствие угла значению 90 градусов. Для этого нужно измерить расстояние между концами отложенных отрезков по кратчайшему пути. Если использовались отрезки 3 и 4 метра, то длина диагонали должна составлять 5 метров. Если отрезки равнялись 6 и 8 метрам, то диагональ при ровности угла будет 10 метров. Если значения не совпали, необходимо выравнивать угол до соответствия условию.
Чтобы выполнить работы правильно, необходимо также четко представлять конструкцию разметки.
Разметка или обноска состоит из деревянных колышков и прибитых к ним реек. Такую конструкцию создают только по внешнему обводу ленточного фундамента.
Внутренние границы наружной ленты и внутренние стены обозначают шнуром, который на гвозди прибивается к обноске. Наружную обноску из дерева можно выполнить как сплошной, так и с разрывами.
После нахождения первого угла работу по разметке ленточного фундамента простого прямоугольного сечения ведут в следующем порядке:
- Нахождение второй и третьей точки путем откладывания длин стен. Построение от этих точек углов 90ᵒ и их проверка. В каждую точку забываются вешки.
- Нахождение последней четвертой точки и завершение построения контура здания. Проверка угла.
- Проверка диагоналей. Они должны соответствовать чертежу. Если дом как в рассматриваемом случае прямоугольный в плане, диагонали должны быть равны. Тоже правило действует для квадрата.
- Забивка колышков по внешнему периметру, натягивание шнура.
- Прибивка к колышкам горизонтальных реек. Сделать это нужно примерно на середине высоты вертикальной стойки или по ее верхнему краю.
- Далее выполняют разметку внутреннего контура. Для этого от внешнего отступают на ширину фундамента и также обозначают с помощью колышков и шнура (рейки).
- Проверка внутренних углов и диагоналей.
- Разметка внутренних стен и проверка углов их сопряжения с наружными.
После завершения разметки с участка под дом снимают верхний слой плодородной почвы и выкапывают траншею. При устройстве ленточного фундамента для здания с подвалом вместо траншеи необходимо сделать котлован. Устройство внутренней части разметки в этом случае не требуется до начала разработки грунта. Шнур для разметки внутренней границы протягивают после землеройных работ, прикрепляя его к внешним рейкам на необходимом расстоянии.
Точное нахождение точек при помощи теоремы Пифагора
Разметка фундамента своими руками не требует сложной техники. Но если планируется довольно большая стройка, для уменьшения трудозатрат потребуется нивелир (лазерный уровень). С его помощью все необходимые геометрические измерения, в том числе проверку углов, можно проводить в минимальные сроки. Для частного домостроения достаточно простейших приборов.
Чтобы обноска ленточного фундамента не помешала проведению земляных работ, правильно будет выполнить ее с отступом 50 см во внешнюю сторону от проектных значений.
Для отдельно стоящих фундаментов, так же как и для ленточного сначала выполняется наружная обноска, а после натягивается шнур для обозначения опор.
Если выполнить работы по разметке правильно, при строительстве здания не возникнет сильных отклонений от проектных значений (при условии соблюдения технологии монтажа стен и их ровности). Обноска и разметка для фундамента позволит построить дом без дополнительных мероприятий по подгонке элементов дома к имеющимся размерам.
Теорема Пифагора
Теорема основана на утверждении, что у прямоугольного треугольника сумма квадратов длин катетов равна квадрату длины гипотенузы
. В виде формулы записывается это так:
a²+b²=c²
Стороны a и b — катеты, между которыми угол равен ровно 90 градусов. Следовательно, сторона c — гипотенуза. Подставляя в эту формулу две известные величины, мы можем вычислить третью, неизвестную. А следовательно можем размечать прямые углы, а также проверять их.
Теорема Пифагора известна еще под названием «египетский треугольник»
Это треугольник со сторонами 3, 4 и 5, причем совершенно не важно, в каких единицах длинны. Между сторонами 3 и 4 — ровно девяносто градусов
Проверим данное утверждение вышеприведенной формулой: a²+b²=c² = (3×3)+(4×4) = 9+16 = (5×5) = 25 — все сходится!
А теперь применим теорему на практике.
Как делается разметка
Теперь рассмотрим, как сделать разметку под фундамент на столбах или цементном растворе по имеющимся данным.
- Нужно натянуть веревку параллельно объекту к которому делается привязка, скажем, забору. Чтобы максимально точно разместить шнур, нужно использовать опоры, которые устанавливаются на равноудаленном расстоянии от контрольной точки;
- После приборами или рулеткой измеряете прямой угол от точки, где будет натянута вторая бечевка, образующая еще один катет треугольника. На практике это практически невозможно сделать точно подручными средствами, поэтому советуем воспользоваться гидроуровнем. В месте пресечения шнуров их нужно зафиксировать;
- Теперь остается только отметить на веревках размер стен и поставить в этих точках отметки. Для определения границ осей применяются сигнальные ленты, опоры или другие приспособления;
- Теперь получается, что если дом с прямоугольной конструкцией (неровной), то в обусловленных точках диагональ должна сойтись, образуя при этом определенную длину (скажем, 13 метров, как в примере). Если же дом имеет квадратную форму, то треугольник будет не только прямым, но и равнобедренным.
При необходимости может понадобиться подвинуть веревки в определенную сторону, чтобы исправить угол. Для его контроля и измерения используется специальный инструмент. После аналогичной подготовки бечевок в несколько этапов осуществляется разметка второй половины здания и подсобных помещений. Нужно отметить, что пристройки (бани, веранды, балконы) размечаются по стене жилого дома. Как видите, смета заключается только в нескольких метрах веревки и земляных работах.
Теперь по имеющимся линиям производится раскопка котлована. Строительство траншеи или ямы можно осуществить своими руками (лопатой и киркой) либо экскаватором. Под любой дом с монолитом или лентой обустраивается деревянный каркас для раствора (опалубка). Заливка производится в два и более слоя. Если устанавливаются блоки, то бечевками отдельно помечаются места их монтажа – углы и пересечения стен. Так получится максимально ровное и прочное основание для пола.
При этом многие строительные компании предоставляют свои услуги по разметке. Цена зависит от конкретной фирмы и города. К примеру, в Белгороде они будут стоить дешевле, чем в Москве.
Как вывести диагональ опалубки?
Для упрощения постройки правильной опалубки я делал длину стенок абсолютно равной. Поэтому перекос может получиться только в виде ромба. На рисунке умышлено увеличена степень перекоса опалубки для наглядности. Для исправления ситуации поступили так:
Такое комбинированное перемещение одной из сторон опалубки (северной на рисунке) не было слишком трудном, поскольку колья и первоначальное расположение опалубки соответствовали правильному положению. Поэтому смещение диагонали было минимальным и усилия по «корректировке» положения щитов не вызывали механического напряжения и усилий.
Способ установки углов по равным диагоналям можно использовать только при условии равенства сторон. Равенства диагоналей
будет достаточно!
Для сторон опалубки с большим размером возможно применить правило «золотого» треугольника. Если такой треугольник, согласно теореме Пифагора, имеет стороны 3, 4, то гипотенуза равна 5 единицам. Таким образом, достаточно отмерить на сторонах опалубки части кратные 3 и 4 у вершины прямого угла и тогда расстояние между контрольными точками будет 5 частей! Это и будет гарантией прямых углов и равенства диагоналей!
Для осуществления правильного планирования монтажа опалубки
очень рекомендую использовать метод обноски, который позволяет в любое время монтажных работ производить сверку углов, снимать и повторно устанавливать шнуры периметра фундамента.
Перед заливкой фундамента не поленитесь еще раз проверить диагонали. Это лишним не будет! Бетон невозможно легко и быстро поправить. Ошибки исправлять очень дорого и долго. Фундамент для сруба имеет больше требований к качеству чем фундамент для каменного дома. Раствором уже ничего не выровнять!
Не забудьте перед заливкой для ее легкого демонтажа!
Как это ни странно, но абсолютно все экраны, начиная с дисплеев мониторов, смартфонов и телевизоров, принято считать в дюймах. Причем, при оценке размера видимой рабочей области, указывается именно диагональ, а не ширина и высота. Мы расскажем, почему так принято и что нужно учесть при измерении диагонали экрана телевизора.
Современные телевизоры становятся больше в размерах и тоньше – уже появились модели с диагональю 65 дюймов и толщиной всего 6 мм. Их даже можно вешать на стенку в качестве живых обоев. Поменялось и предназначение самого устройства – теперь это не просто окно в мир телеэфира, но и целый медиацентр с фантастическим качеством изображения, превосходящий по цветовой насыщенности и разрешению картинку и звуковые эффекты в настоящем кинотеатре.
Xiaomi Mi TV 4 с диагональю экрана 65 дюймов и толщиной около 8 мм
Чтобы понять, есть ли в вашей квартире возможность установить ТВ-приемник определенного размера, нужно знать, как измеряется диагональ телевизора. Если вы намерены узнать, какой телевизор у вас был, чтобы купить аппарат существенно большего или наоборот, не намного больше в габаритах, но более современный, есть два способа узнать его размеры.
Кроме того, если вы приобретаете у кого-то телевизор с рук, было бы неплохо узнать точный размер диагонали, т.к. в этом деле каждый дюйм на счету.
Первый способ – взглянуть на тыльную сторону телевизора и найти название и индекс модели. Если у вас нет возможности сделать это, например, аппарат закреплен на стене, то можно поискать инструкцию к телеприемнику, на которой прямо на обложке будет указан индекс. Именно в нем первыми цифрами указана диагональ экрана, например, Samsung UE43NU7100U – 43 дюйма.
Вы можете измерить размер дисплея и более традиционными методами, а именно с помощью рулетки, линейки или простого листа бумаги. Но тогда вам придется выполнить кое-какие вычисления, а значит понадобиться и ручка.
Как это ни дико звучит, но современные телевизоры стали настолько огромными, что метровой (портняжной) линейки может не хватить для измерения диагонали. Поэтому лучше сразу позаботиться о 3 или 5 метровой рулетке. Если под рукой не оказалось этого распространенного инструмента, можно использовать и нитку, которую затем можно измерить чертежной линейкой. Но нитка может тянуться, так, что в этом случае погрешности в полдюйма не избежать.
Особенности разметки ленточного фундамента
Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.
Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.
Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:
- По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
- По санитарно-бытовым нормам не менее 3 метров.
Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.
На верхней детали обноски забиваются гвозди для отметок:
- В центральной части метка для оси стен фундамента.
- Слева и справа от осевой — метка для ширины основы;
- Дальше обозначается ширина подушки под основу.
