Армирование углов ленточного фундамента: схема действий, вязка и усиление

Армирование плитной конструкции фундамента

Плитная (плавающая) конструкция фундамента — это цельная плита из железобетона, толщина которой 10 см или более, уложенная на подушку из песка и гравия и расположенная по всей площади здания. Этот вид конструкции фундамента бывает двух видов:

мелкозаглубленный;
заглубленный.

Для мелкозаглубленной конструкции достаточно снять верхний слой грунта и заменить его подушкой из песка и гравия. При установке заглубленного фундамента требуется рытье достаточно глубокого котлована, поэтому подобные конструкции сооружаются при возведении домов с цоколями или подвалами.

На подушку из гравия и песка укладывается гидроизоляционный материал и монтируется опалубка. Потом создается арматурный короб, состоящий из нижней и верхней сетки, которые связаны между собой. Используются прутья с ребрами и диаметром от 12 до 16 мм, расположенные на расстоянии 20 см друг от друга. Арматурные прутья можно заменить вязаной сеткой или каркасом, соединенным резьбовыми соединениями. Сетки можно укладывать в двух, трех или четырех плоскостях. Независимо от вида арматуры, необходимо монтировать ее так, чтобы верхняя часть плиты после заливки бетона была гладкой.

Построить фундамент из бетона можно и своими руками, если все правильно рассчитать и выбрать соответствующую марку бетона и арматуру. Для ленточной, столбчатой и мелкозаглубленной плитной конструкции даже земельные работы можно выполнить вручную. Трудности могут возникнуть только с заглубленным плитным фундаментом, требующим рытья глубокого котлована и большого объема бетона.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20% — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Видео

Схемы и приемы

Перед тем как вязать арматуру, надо понимать, что не всегда можно использовать простые схемы вязки. Ведь фундаментные конструкции подвергаются подчас огромным нагрузкам, исчисляемым сотнями тонн. Поэтому и способы крепления надо использовать более сложные.

Посмотрите на фото ниже, где показана одна из схем вязки арматуры. Она отличается от остальных тем, что сложенная вдвое проволока как бы делает двойную петлю, с помощью которых происходит прижим одного прутка к другому. Таким способом связывать элементы каркаса не совсем удобно, но это эффективная схема, гарантирующая высокую прочность соединения. При этом надо отметить, что в поперечном направлении стержни соединены прочно, а в продольном есть свобода смещения. Таким способом обычно связывают арматуру в углах фундаментной конструкции.

К простым способам обвязки можно еще отнести и другую технологию:

В двойную петлю вставляется один свободный конец проволоки.
Делается два оборота крючком.
Затем вставляется второй конец в петлю.
Делается необходимое количество оборотов для зажима двух прутков.

Армирование углов

К армированию в углах надо подходить с особым вниманием, потому что эти участки самые нагружаемые, в них образуются разряжения высокой величины. Поэтому соединение арматуры в них производится по специальным схемам, в которых часть элементов конструкции в одной траншеи заходит в соседнюю с перехлестом сопряженных концов. Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса

Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса.

Обратите внимание, что в этих двух схемах четко определены различия. Если в первой перехлест и соединение двух каркасов происходит за счет продольной арматуры, которую сгибают и направляют в соседнюю траншею, то во второй связка производится Г — образным хомутом, изготовленным из той же арматуры, что и продольные элементы армирующего каркаса. При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы

Вяжется арматура для фундамента в углах конструкции хомутами или проволокой

При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы. Вяжется арматура для фундамента в углах конструкции хомутами или проволокой.

Необходимо обратить внимание и на тот факт, что ближе к углам сооружения шаг установки вертикальных и поперечных прутков уменьшается до половины основного расстояние между ними. Это в первую очередь усиливает конструкцию. Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится

Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится.

На фотографии выше показаны всего лишь две схемы вязки арматурных стержней в углах ленточного фундамента. Их намного больше, и у каждой своя специфика проведения работ, своя точная технология стыковки и вязки.

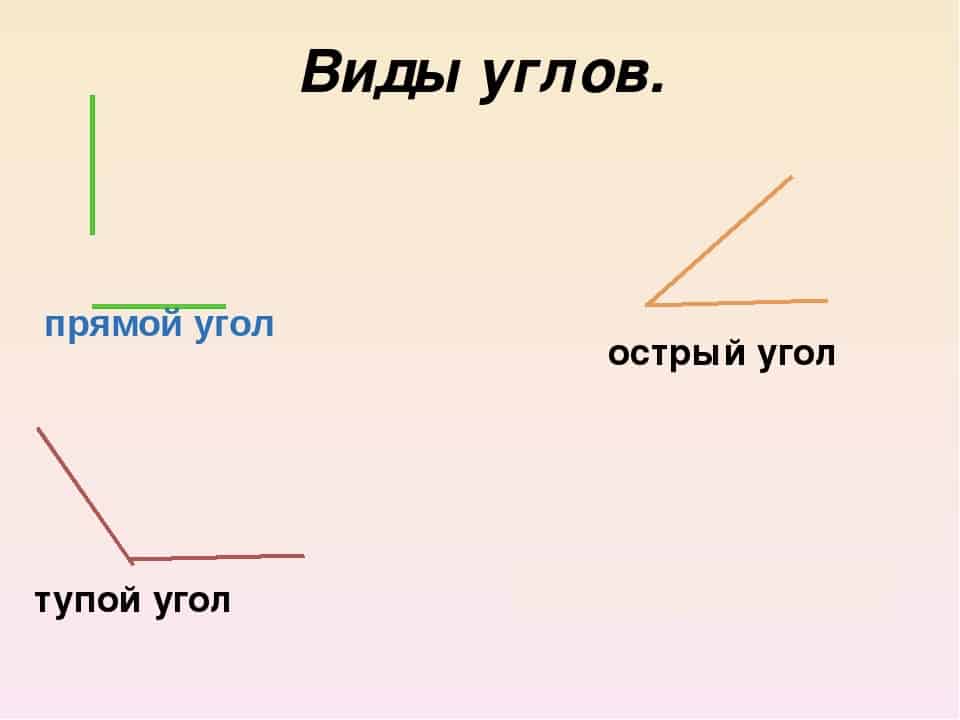

Виды углов

Прежде, чем будет выполнена вязка углов, необходимо определить тип угла и в соответствии с этим организовывать работы, подбирать материалы. Острые углы в вязке наиболее сложны, тупые – простые.

Углы бывают:

1. Прямые – распространены больше всего. Могут быть Т или Г-образными.

2. Тупые – произвольные (эркеры). Развернутые углы от 160 градусов легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в два раза в сравнении с остальной длиной фундамента, а потом перевязывается. Углы 90-160 градусов требуют установки вертикальных стержней.

3. Острые – в частном малоэтажном строительстве встречаются нечасто, очень сложны в работе.

Схемы

Углы бывают нескольких видов:

Прямые – наиболее распространенные. Могут быть Т- или Г-образными.
Тупые – произвольные (эркеры). Развернутые от 160 градусов довольно легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в 2 раза в сравнении с остальной длиной основания, а потом уже перевязывается. Углы от 90 до 160 градусов требуют установки вертикальной арматуры.
Острые – очень сложны в работе, в частном малоэтажном строительстве встречаются редко.

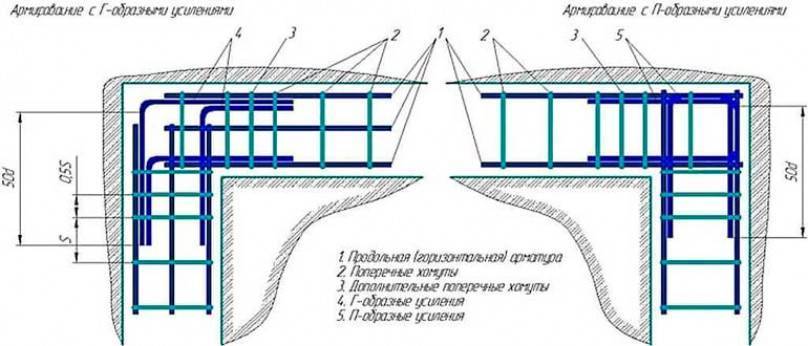

При укреплении углов важно придерживаться одной из общепринятых схем

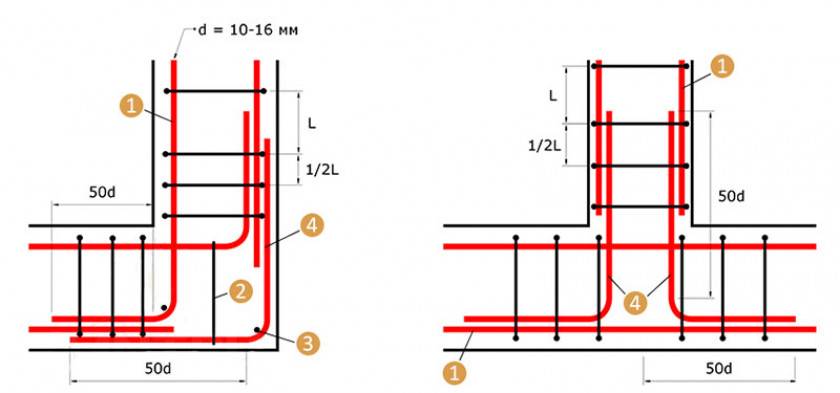

С анкеровкой Г-образными элементами

Самый простой и распространенный метод. В углы устанавливают Г-образные элементы, которые крепятся поперечинами к основному армирующему каркасу. Длина плеча Г-образного элемента должна составлять не меньше диаметра основной арматуры, умноженного на 50.

При помощи этой детали внешние арматурины двух сходящихся стен надежно связываются между собой. Все внутренние продольные прутки связываются через Г-образное крепление с внешним.

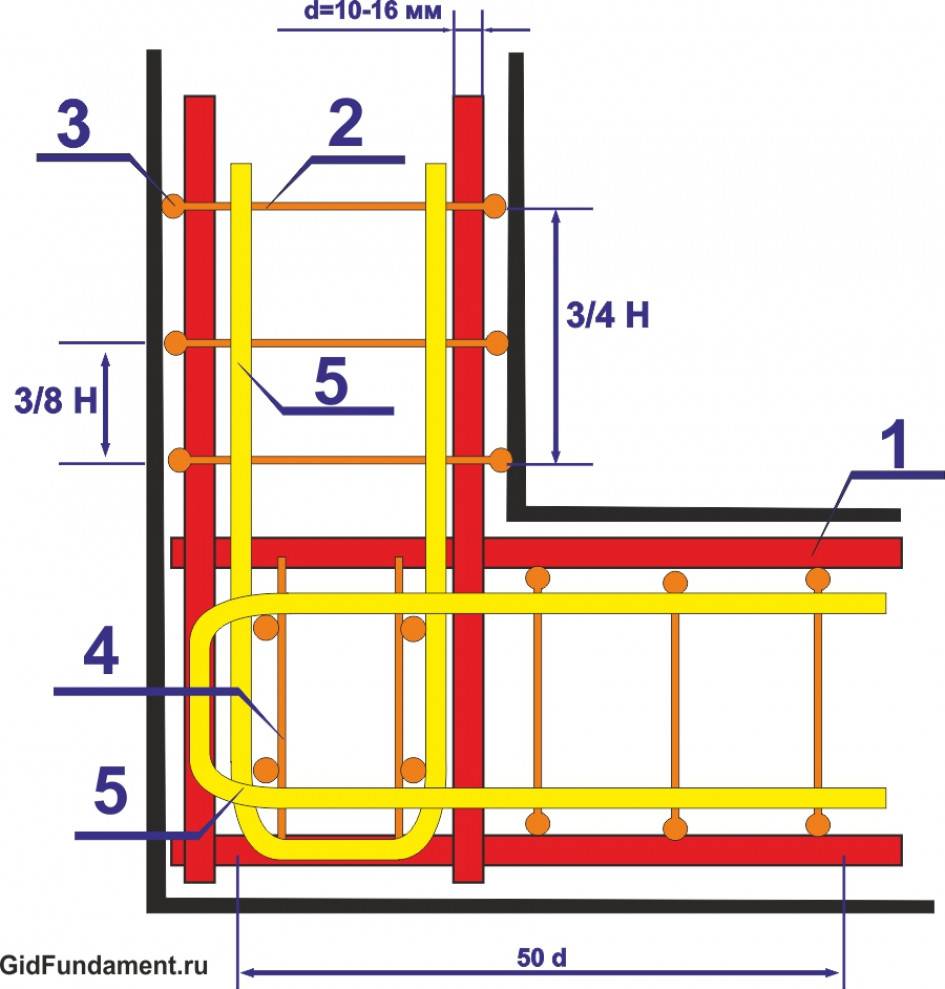

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6). 2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст. 3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента. 4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5). 5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

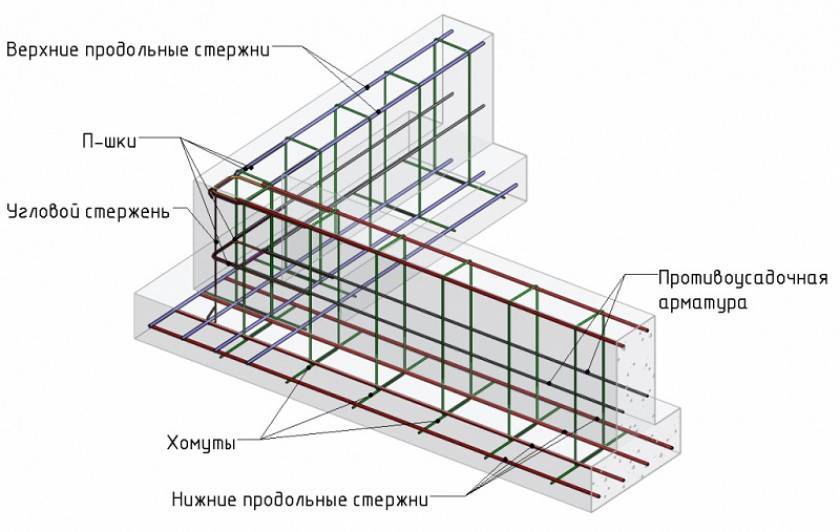

С помощью П-образных хомутов

Чтобы максимально повысить прочность фундаментной конструкции, в углах и местах соединения стен применяются П-образные хомуты. По ширине они должны соответствовать ширине всего каркаса из арматуры. По длине – не меньше 50 диаметров основной арматуры.

Крепятся к основной арматуре по направлению открытой частью элемента от угла. В угловых зонах фундамента устанавливается по два П-образных элемента на каждый горизонтальный уровень каркаса. При армировании соединений, нужно по одному такому элементу на каждый горизонтальный уровень.

Чаще всего применяется вариант крепления с Г-образными элементами. Он подходит для фиксации стандартного прямого угла, при этом обеспечивает ему достаточно надежное и прочное усиление. В отличие от применения П-образных элементов, этот вариант более экономичен и элементарен в выполнении.

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка. 2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Тупой угол

Тупые углы ленточного фундамента встречаются редко, только при сложной архитектуре здания. Например, дом может иметь угловой эркер или веранду. В любом случае углы необходимо укреплять.

Армирование тупых углов осуществляется двумя способами. Первый заключается в том, что внешние продольные арматурины просто загибаются под нужным градусом.

Внутренние продольные хлысты тоже загибаются под этим же углом, пересекаются, и связываются с внешними. Длина каждой загнутой части должна составлять не меньше, чем диаметр основной арматуры, помноженный на 50.

Второй вариант отличается тем, что под нужным градусом загибается не основная арматура, а дополнительные угловые хомуты. Их длина должна быть тоже не меньше 50 диаметров основной арматуры.

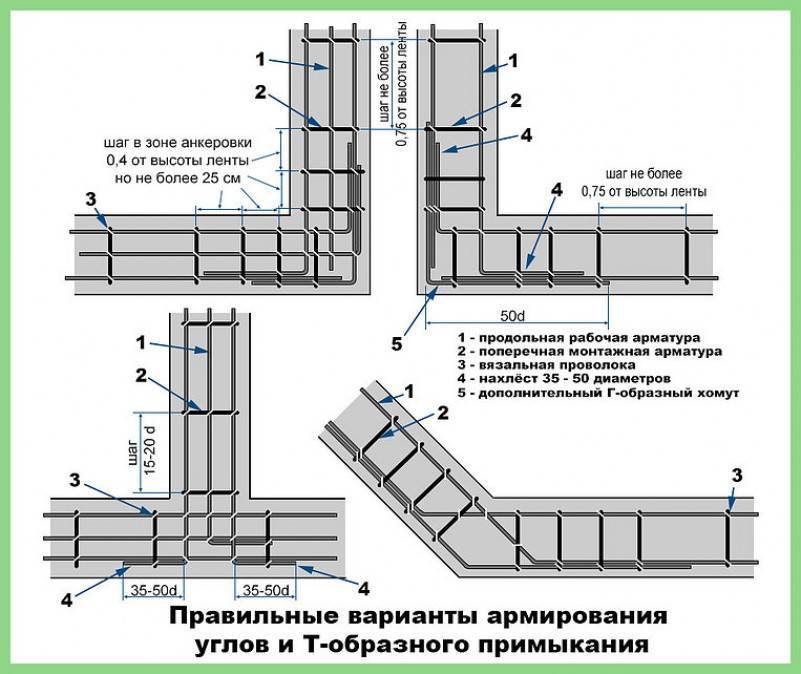

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5). 2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты. 3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Основные правила армирования ленточного фундамента

Начнем с основных ошибок новичков, правил СНиП и общих рекомендаций, которых необходимо придерживаться. Рассмотрим те, которые могут существенно повлиять на качество фундамента и судьбу вашего будущего строения.

Для армирования ленточного фундамента 1-2-этажного дома используются прутья 10-24 мм. Желательно брать среднее значение, меньший диаметр недопустим.
Сварные соединения запрещаются, разрешена только вязка арматуры. Сварка перегревает металл, снижая его прочность на разрыв в 1,6-2,5 раза в местах перпендикулярного крепления.
Если почва имеет однородную плотность по всему периметру – используем арматуру тоньше (10-14 мм). При неоднородной плотности прутья должны быть толстыми (16-24 мм).
Не рекомендуется использовать «гладкую» арматуру при армировании фундамента своими руками. Адгезия материала (сцепление с бетоном) будет значительно меньше, чем у рифлёных прутьев, производить расчеты еще тяжелее. Гладкая арматура допускается для поперечных соединений – нагрузка на них будет значительно меньше.
Продольная арматура внутри фундамента должна размещаться не ближе 5 сантиметров от опалубки. Правило касается также основания и верха фундамента. В ином случае фундамент может крошиться по краям, а сама арматура поржавеет.
Расстояние между поперечинами может быть от 25 до 45 сантиметров, не желательно нарушать этот диапазон при малоэтажном строительстве.
Армирование углов ленточного фундамента отличается от укладки арматуры вдоль траншеи, необходимо выполнять его по специальной схеме (рассмотрим далее в статье).
Продольные прутья укладываются через каждые 40 сантиметров высоты фундамента. Например, при высоте в 120 сантиметров необходимо укладывать 3 слоя продольной арматуры

Совет мастера: все данные должны соответствовать СНиП фундаментов 2.02.01-83 и 2.03.01-84, лучше будет подробно прочитать требования перед началом работ. Не полагайтесь на «глаз», все работы должны быть выполнены согласно инструкции и нормам.

Ленточный фундамент: плюсы и минусы

В качестве базового материала для ленточного основания используют бетон. Этот стройматериал применялся ещё в Древнем Риме, и активно использовался в качестве основы при возведении зданий. Приблизительно 200 лет назад застройщики решили увеличить прочность бетона. В результате был создан железобетон, совмещающий в себе полезные характеристики стальных прутьев и бетона. Благодаря фундаменту из стали и бетонного раствора появилась возможность создания прочных, надёжных и красивых строений. Добавление стальных прутьев в бетон при возведении фундамента назвали армированием.

Проектируя загородный дом, в большинстве случаев используют ленточный фундамент в качестве основы. На создание этого основания уходит приблизительно 25-30% от бюджета на строительство дома.

Плюсы ленточного основания:

Фундамент ленточного типа считается в строительстве одним из самых надёжных. Связывают это с тем, что все применяемые нагрузки на фундамент распределяются равномерно.
Конструкцию легко возвести и заполнить раствором.
Возможно использование фундамента для построек с подвальным помещением и перекрытиями из тяжёлых материалов (железобетон и монолит).
Такой тип основания без проблем можно утеплять, изолировать от насыщения влагой.
Для возведения фундаментного сооружения редко применяется спецтехника.
Фундамент долговечен, если соблюдаются правила строительства.

Как и все основания, ленточный фундамент имеет и свои минусы:

Требуется заранее провести анализ грунта, чтобы учесть его поведение при промерзании в зимние месяцы.
В сравнении с некоторыми основаниями – высокая стоимость и большой объём земляных работ.
Готовится фундамент долго, приходится ждать затвердения бетона для продолжения строительства.
Возможность использования этого типа основания только на плотных и каменистых почвах.
Не подходит для возведения на проблемном грунте (влажном, торфяном или пучинистом). На таких почвах фундамент нужно заливать на большую глубину, что приведёт к большим расходам.

Форма для ленточного фундамента соответствует плану постройки. Основание является замкнутой конструкцией, и прокладывается по всему периметру здания, обязательно под несущими стенами и внутренними перегородками.

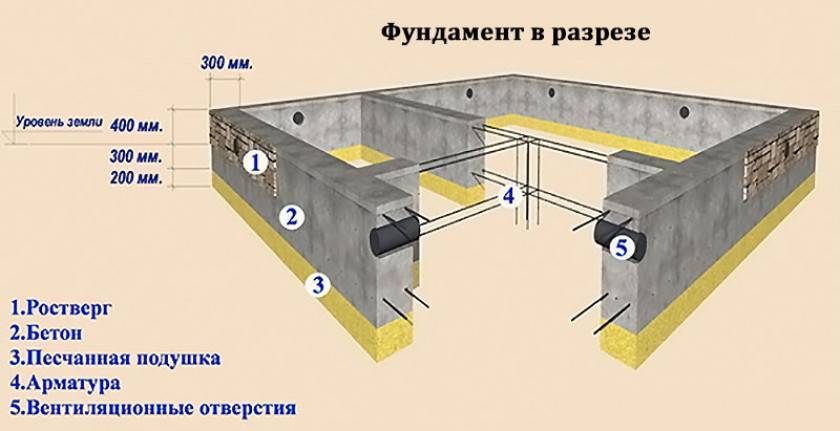

Виды ленточного фундамента

Есть несколько видов этого типа фундамента, все они различны по технологии возведения и глубине закладки в грунт.

Цельнолитой фундамент – это железобетонная лента, которая возводится из бетонного раствора с предварительным армированием. Основание равномерно распределяет все нагрузки на почву. Чтобы увеличить срок эксплуатации основания и устойчивость к нагрузкам, выбирают качественную арматуру.
Сборный фундамент. Создаётся из заранее заготовленных или приобретённых бетонных блоков. Этот вид отличает долговечность и высокая прочность. Устойчивость повышают с помощью применения железобетонных подошв. Их устанавливают на песчаную подушку, сверху монтируются сами бетонные блоки. Данный вид фундамента используют в малоэтажном строительстве.
Мелкозаглубленное основание. Его закладывают выше уровня, на котором промерзает почва. Глубина закладки не больше 50 см. Если используется этот вид основания, то по всему периметру выполняют утепление, которое сведёт к минимуму воздействие природных факторов.
Заглубленное основание. Закладка выполняется на глубину, которая на 15-20 см ниже того уровня, где проходит линия промерзания почвы. Фундамент этого типа обустраивают с армированным поясом.

Как выбрать бетон

Требования СНиП к бетону достаточно жесткие.

Регламентируются все рабочие параметры материала:

Степень прочности на сжатие и осевое растяжение.
Морозостойкость.
Водонепроницаемость.

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант — бетон марки М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.

Методы

Вязать арматуру можно разными методами:

вручную;
при помощи инерционного полуавтоматического крючка;
с применением специального вязального пистолета.

Ручная

Схема вязания от инструмента не зависит. Выше описана вязка вручную, то есть при помощи обычного крючка. Такой инструмент можно приобрести в строительном магазине или изготовить самостоятельно. Его делают из заточенной арматуры. Ручку наплавляют растопленным пластиком.

Сам крючок может иметь практически любой изгиб и длину. Мастер выбирает наиболее удобную для себя конфигурацию крючка опытным путем.

Полуавтоматом

Инструмент, работающий по инерционному принципу, тоже имеет форму крючка. Его применение ускоряет и упрощает процесс. Стоит он недорого, продается в строительных магазинах.

Принцип действия такого инструмента следующий:

крючком поддевается проволока и с усилием натягивается вверх;
в это время ножка крючка, имеющая спиральную нарезку и помещенная в пластиковый корпус, проворачивается, скручивая проволоку;
если после одного такого движения проволочная петля скрутилась недостаточно плотно, снова поддеть петлю крючком и потянуть.

Полуавтомат применяется профессиональными строителями при возведении частных домов.

Использование вязального пистолета

Пистолет – это полноценное строительное оборудование. Он выполняет вязку автоматически. При создании каркаса пистолет просто подносится к месту соединения, после этого нужно нажать на рычаг или кнопку (в зависимости от модели инструмента).

Пистолет обмотает соединение проволокой, затянет ее и обрежет. Вся процедура занимает несколько секунд.

В видео советы и руководство по обвязке арматуры шуруповертом и крючком:

Технология армирования столбов

Арматурный каркас бетонного столба состоит из нескольких вертикальных прутков. Диаметр арматуры составляет 10-12 мм. Для армирования столбчатых фундаментов применяется только арматура класса А-III (ребристая).

Горизонтальная составляющая каркаса формируется из более тонкой гладкой монтажной арматуры диаметром 6 мм. Требования к горизонтальным элементам невысоки: в их задачу входит лишь соединение вертикальных стержней в единую конструкцию.

Длина вертикальных элементов рассчитывается таким образом, чтобы их верхние торцы выступали над поверхностью бетонной заливки на 10-20 см. Свободные концы используются в дальнейшем для привязки ростверка к столбам.

Схема армирования столбчатого фундамента:

рассчитывается необходимое количество арматуры;
отрезаются стержни необходимой длины;
вяжется каркас;
полученная конструкция опускается внутрь опалубки (на этом этапе надо следить, чтобы между досками опалубки и арматурой сохранялся зазор до 50 мм);
осуществляется заливка бетона.

В процессе заполнения опалубки бетонной смесью каркас необходимо периодически встряхивать. Арматура должна быть полностью очищена от грязи, в противном случае прилипание бетона к металлу будет затруднено.

Вязка арматуры

Столбчатые фундаменты обычно имеют небольшие размеры, так что для вязки арматуры будет достаточно автоматического или обычного крюка.

Схема вязки несложна:

отрезается кусок проволоки длиной 300 мм и складывается вдвое;
по диагонали крестовины арматуры заносится полученная петля и выносится к ее концам;
крюк продевается в проволочную петлю;
затем инструмент прокручивается, цепляя при этом концы проволоки.

Изготовление столбчатого фундамента из кирпича

Крепление вязальной проволокой

Распространены два способа соединения арматуры в конструкции каркаса, сварка и вязание, причём вязание считается более надёжным. При заполнении фундамента бетонной смесью сварные соединения часто не выдерживают веса бетона.

Нарезанная по 40-50 см вязальная проволока слаживается вдвое , заводится снизу на пересечение стержней, скручивается плоскогубцами.

Вариант с закручиванием с помощью крючка проще и быстрее: проволока свободно с зазором наматывается вокруг места соединения арматуры, её концы скручиваются вручную на один-два оборота, в зазор между арматурой и проволокой вставляется крючок, поворотом которого производится стягивание проволоки.

Крючки продаются в строительных магазинах, но вполне достаточно для этой цели изогнуть очищенный сварочный электрод.

Для больших объёмов крепления арматуры проволокой существует специальный вязальный пистолет. Очень эффективен в местах легкодоступных, но где доступ затруднён, а это обычно угловые соединения, там опять полезнее простой крючок.

Использование вязального пистолета значительно ускоряет процесс связывания арматуры для фундамента Источник dvamolotka.ru

Необходимая проволока

При выборе проволоки необходимо учитывать следующие факторы:

Класс точности изготовления. Класс точности определяется способом производства. Существует проволока более высокого класса точности, ее отклонение фактического размера, диаметра, от заявленного производителем по всей длине проволоки меньше, чем у проволоки более низкого класса точности. Однако для вязания арматуры класс точности особого значения не имеет.
Способ проката проволоки. Существует два типа проката: холоднокатаный и горячекатаный. Холоднокатаный прокат выкатывается прессами из заготовок без нагрева. При горячекатаном способе прокатная сталь выкатавывается в разогретом состоянии, что придает большую прочность.
К какой группе по прочности на разрыв принадлежит проволока (существует первая и вторая группа);
Степень коррозионной стойкости. По этому признаку существует только одно отличие – присутствует ли оцинкованное покрытие на проволоке или нет.

Критерий выбора проволоки весьма прост, нужна проволока, которая так и называется — «вязальная». Она имеет полный набор необходимых характеристик: достаточную мягкость при заявленной прочности, устойчивость к истиранию и надежность при закреплении.

Оцинкованную проволоку считают излишеством.Оптимальный диаметр вязальной проволоки 1,2-1,4 мм. На проволоку диаметром 1,6-2 мм уходит много сил, в результате чего стройка замедляется, а единичка слишком слаба, она просто будет лопаться.

Внимательно нужно следить за тем, чтобы соединение арматуры после завязывания узла оставалось жестким: во время заливки каркас должен оставаться неподвижен. Это обеспечит надежность конструкции после застывания.

Длина проволоки, рекомендуемая для одной точки вязки, составляет от 30 до 50 см. Сама проволока стоит крайне дешево – порядка 50 р. за 100 метров. Чтобы избежать ее недостатка в неподходящий момент по причине утери или излишнего расхода, рекомендуется покупать ее с двойным запасом. 100 рублей за 200 метров, это совсем недорого.

Варианты вязки арматуры

Формирование арматурного каркаса может производиться различными способами:

связывание отдельных элементов крючком, шуруповёртом либо специальным пистолетом;
скрепление арматуры сваркой;
соединением прутов пластиковыми хомутами.

Плюсы и минусы соединений сваркой

Несмотря на то, что разработаны новые технологии соединения арматуры при выполнении фундаментных работ, традиционный метод сварки арматуры широко используется.

Преимущества сварки проявляются:

при значительных объемах работ;
при устройстве фундаментов с повышенной жесткостью пространственной конструкции;
при необходимости увеличения нагрузок на основание.

Сваривание арматурных прутов допускается только в случае применения специальных марок стали. Они обозначаются индексом «С» в конце маркировки, например, А400С. Марки арматурной стали без данного обозначения при сваривании резко снижают показатели прочности и устойчивости к коррозии.

Существует ряд ограничений по применению сварки для устройства фундаментных каркасов, они определены ГОСТ14098 и ГОСТ10922:

запрещается сваривание арматуры любого класса в местах перехлеста, если ее диаметр превышает 25 мм;
для электродуговой сварки должны применяться электроды диаметром не менее 4 мм;
не допускается применение сварки в зонах максимальных напряжений арматурных прутов и местах концентрированных нагрузок на них;
минимальная длина нахлеста арматурных стержней при сварке – 10 их диаметров.

Кроме того, специальные стали значительно дороже обычной арматуры. Сварочные работы требуют потребления энергии, – это также снижает рентабельность применения сварочных технологий для устройства фундаментов.В малоэтажном индивидуальном строительстве чаще применяется вязка арматуры.

Преимущества и недостатки метода вязки арматуры проволокой

Ручное механическое скрепление прутов с использованием вязальной проволоки – самый распространённый и недорогой метод. Он не применяется только лишь при очень больших объемах вязки, но оптимален для индивидуального строительства. Простейшее приспособление для связывания арматуры в единую конструкцию – крючок. Преимущества способа:

Крючок можно изготовить самостоятельно из проволоки или из сварочного электрода. Возможность изготовления инструмента непосредственно на стройплощадке – это уже большой плюс. Стоимость изготовления крючка практически нулевая. Крючки, изготовленные в заводских условиях и с различными дополнительными улучшениями также недороги.
Операция вязки быстро осваивается начинающим строителем. Скорость скрепления арматуры повышается по мере приобретения навыков. Производительность опытного вязальщика часто выше, чем при использовании сварки или специального инструмента и расходных материалов.
Допущенные дефекты вязки исправляются быстро и без материальных затрат.
Стержни можно связывать непосредственно в опалубке, на месте установки каркаса.

Недостатком способа можно назвать шаткость изготовленного каркаса, — но это лишь при сборке конструкции вне опалубки с последующим ее переносом. Производя вязку непосредственно на месте монтажа, в опалубке,- проблема недостаточной жесткости каркаса снимается.

Вязка с помощью хомутов

Высокая скорость проведения вязальных работ без специальной подготовки исполнителей, а также достаточная надёжность соединений, — главные аргументы в пользу применения хомутов при армировании фундаментов.

Основные недостатки и ограничения использования хомутов для вязки:

производительность труда немного ниже, а стоимость материала выше в сравнении с применением вязальной проволоки;
исправить дефект крепления невозможно без обрыва хомута;
перемещение конструкции, скрепленной хомутами, не допускается из-за возможности их обрыва;
при отрицательных температурах вязку хомутами проводить нельзя из-за ломкости пластика.

Для индивидуального застройщика, при решении вопроса «как вязать арматуру», оптимальным решением может стать применение пластиковых хомутов..

Как вязать углы фундамента: где найти детальное описание процесса

Как мы уже писали выше, на угловые зоны основания приходится основное давление на протяжении всего срока эксплуатации здания. Поэтому ресурс устойчивости частного дома напрямую зависит от того, насколько эффективно выполнены работы по армированию. Всю подробную информацию по порядку монтажа, потенциальным нагрузкам и схемам расстановки частей можно найти в технических регламентах и строительных нормативах. Также следует учитывать характеристики используемых материалов, которые также находятся в свободном доступе.

Базовые условия и стандарты

Важно определить еще на раннем этапе — какой тип почвы на участке строительства. Чем менее устойчивый и менее плотный грунт, тем серьезнее усиление.

Для продольных элементов выбирают прутья с самым большим сечением (до 2 см.).

Поверхность металлопроката не гладкая, а рельефная, чтобы хорошо держалась после заливки раствором.

Периодичность и концентрация армирующих деталей в углах должна быть выше, чем на других участках.

Параметры для расчета

Периодичность расстановки вертикальных прутьев в пределах от 0,5 до 0,8 м.
Расстояние между гранью бетонной ленты и силовым каркасом выдерживается в районе 50 мм.
Заглубление стержней не ниже плоскости поверхности грунта больше чем на 50 мм.
Сечение основного металлопроката 1-2 см., конструктивного — до 1 см.

Чтобы исключить возможность допустить ошибку, на начальном этапе важно сделать детальную схему и подробно отобразить расстановку всех элементов конструкции.

Порядок установки стержней

Через каждые полметра в землю заглубляются основные прутья.
Вверху и внизу к ним с помощью сварки добавляют несущие детали.
Далее, привариваются дополнительные прутья с расстоянием до 0,1 м.

Несколько секретов качественных соединений

Крестовые стыковки не используются на местах, где пересекаются стены.
Крепление только на сварку недопустимо как в углах, так в других местах по периметру ленты фундамента. Вязка обязательна.
При использовании сварных швов, детали обрабатывают немного под наклоном, предварительно делая изгиб.
Любая из продольных частей фиксируется изогнутым металлическим крюком.
В итоге должен получиться цельный монолит, где все детали связаны между собой.

Еще пара рекомендаций для правильного строительства своего дома

Главное, применять на всех этапах только проверенные и качественные стройматериалы, параметры которых соответствуют требованиям, предъявляемым к конкретному сооружению

Помимо стен, для которых оптимальным выбором будет газобетон Ytong, важно обеспечить прочную основу для дома — фундамент. Для реализации проекта своими руками первым делом советуем усвоить основные правила выполнения стыков при армировке

На каждом шаге по пути к завершению строительства тщательно и заблаговременно планируйте свои действия. Только семь раз отмерив готовьте каркас и оперативно (обязательно в один заход) заливайте его смесью.

Зачем вязать арматуру?

Основным элементом в фундаменте строения является продольная арматура. Поперечные стержни поддерживают положение продольных. Основная задача их состоит в том, чтобы, когда начнется процесс заливки бетона, вся конструкция оставалась в неизменном положении. Так как при сдвиге армирующей сетки произойдет уменьшение защитного слоя бетона, что впоследствии приведет к уменьшению прочности сооружения, коррозии арматуры, появлению неровностей, трещин и т. д.

Для того чтобы сделать арматурный каркас, необходимо установить опалубку вокруг котлована под фундамент. Опалубка изготавливается из обрезных досок и гвоздей. Стыки можно дополнительно скрепить металлическими уголками для обеспечения готового короба жесткостью и прочностью.

Снаружи и внутри опалубки накручивается стальная проволока диаметром до 8 мм. Полиэтиленовой пленкой устилается дно котлована и стены опалубки для предотвращения быстрого обезвоживания бетонного раствора.

Затем в дно котлована вбиваются металлические стержни на расстоянии 20−30 см друг от друга и на 5−10 см от края траншеи. Для обеспечения ровной поверхности на дно котлована укладываются кирпичи. Желательно перед выкладкой кирпича сделать «подушку» из песка для максимального снижения силы пучения на фундамент.

После выкладки кирпичей можно выкладывать арматуру и при помощи проволоки связывать места их соединения и пересечения.

Для ручного связывания арматуры проволокой используется самый простой способ: когда проволока стягивается при закручивании, а ее концы фиксируются кусачками. Проволока должна быть сложена вдвое, а кусачки должны иметь притупленные зубцы, чтобы не перекусывать проволоку. Для этих целей можно использовать плоскогубцы.

Как правильно армировать углы на ленточном фундаменте
