Как рассчитать нагрузку на монолитную плиту перекрытия

Расчет арматуры

Вычисление количества арматуры для рассчитанной выше плиты:

1. плита толщиной 20 см — две рабочих сетки;
2. диаметр стержней —  12 мм, шаг — 150 мм;
3. стержни укладываются так, чтобы обеспечить защитный слой бетона с каждой стороны 0,02-0,03 м. Длина стержней в примере = 8,1 м — 0,02*2 = 8,06 м и 10,06 м;
4. количество стержней в одном направлении = (8,1 м (длина стороны)/0,15 м (шаг) + 1) *2 (два слоя) = 110 шт;
5. количество стержней в другом направлении = (10,1 м (длина стороны)/0,15 м (шаг) + 1)*2 (два слоя) = 136 шт;
6. общая длина стержней = 110*8,06 + 136*10,06 = 886,6 м + 1368,16 = 2254,76 м;
7. общая масса арматуры 2254,76 м * 0,888 кг/м = 2002, 2 кг.

При покупке необходимо предусмотреть запас 3-5%, чтобы избежать необходимости докупать материал. Также потребуется рассчитать объем бетона. В рассматриваемом случае он равен: 8,1м*10,1м*0,2м = 16,36 м³. Это значение потребуется при заказе бетонной смеси.

Упрощенный расчет толщины фундаментной плиты и количества материалов на нее — несложная задача, которая не потребует большого количества времени. Но выполнение этого этапа позволит обеспечить надежность без перерасхода материалов, что сэкономит нервы и деньги будущего владельца дома.

Виды ↑

По технологии устройства различают:

• монолитное балочное перекрытие;
• безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
• имеющие несъемную опалубку;
• по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

• чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
• расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку

Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

О толщине монолитного перекрытия

Цена на монолитное перекрытие достаточно высокая, и сразу же необходимо точно определить, какая толщина потребуется в конкретном проекте. Здесь вступают в силу определенные принципы армирования, которые и стоит брать за основу, а именно — значение толщины к пролету. 1/30 — такое значение у плит перекрытия. Если пролет, к примеру, составляет 6 м, то оптимальная толщина перекрытия будет 20 см, если 4,5 м, то 15 см.

Учитываются в данном случае нагрузки, которые будут влиять непосредственно на перекрытие. Если нагрузки небольшие — как правило, в частных домах они именно такие, то толщину монолитного слоя можно уменьшить на 10-15%

Виды перекрытий

В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:

• стандартные железобетонные плиты различных конструкций;
• монолитное перекрытие.

Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:

• многопустотной – с круглыми продольными отверстиями;
• ребристой – сложный профиль поверхности;
• пустотной – узкие, фигурные панели используются как вставки.

Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:

• наличие стыков;
• использование грузоподъемной техники;
• подходят только под стандартные размеры помещений;
• невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены. Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте. Предварительно сооружается опалубка обвязки и армированная сетка.

На какую постоянную нагрузку рассчитываются монолитные перекрытия в жилых зданиях, ссылка на Снип

Gricha Cot СНиП 2.01.07-85* «Нагрузки и воздействия». п. 1.4. В зависимости от продолжительности действия нагрузок следует различать постоянные и временные ( длительные, кратковременные) нагрузки. п. 1.6. К постоянным нагрузкам следует относить а) вес частей сооружения, в том числе несущих и ограждающих строительных конструкций. Т. е. , применительно к монолитному перекрытию — это собственный вес перекрытия. А вот пониженная нормативная нагрузка 30 кгс/кв. м — это длительная временная нагрузка ( п. 1.7. СНиП) . А полная 150 кгс/кв. м — кратковременная ( п. 1.8). И 30, и 150 — это т. н. эксплуатационные нагрузки от людей и мебели. Помимо этого учитываются нагрузки от перегородок ( в качестве длительной временной) , конструкции пола ( тоже, длительная временная, но часть конструкции пола, как например, стяжку, можно принять и постоянной) . В расчет принимаются и постоянные, и временные нагрузки. Просто расчет ведется на СОЧЕТАНИЕ перечисленных нагрузок. Как это делать подробно прописано в СНиПе. Но, чтобы излишне не заморачиваться, обычно в расчет берут (кгс/кв. м) — собственный вес перекрытия с коэфф. 1,1 ( т. 1 СНиП) , вес конструкции пола с коэфф. 1,3 ( т. 1), вес перегородок 50 кгс/кв. м с коэфф. 1.3(п. 3.5., п. 3.7 СНиП) , полную эксплуатационную нагрузку 150 кгс/кв. м ( т. 3 СНиП) с коэфф. 1,3 ( п. 3.7 СНиП) . Это и будет расчетная нагрузка, на которую нужно считать перекрытия. При этом, для плит лоджий и монолитных лестничных площадок нагрузка будет другая- 400 кгс/кв. м (т. 3 СНиП).

Шаг 3. Рассчитываем нагрузку

Плиту перекрытия легче всего рассчитать, если она имеет квадратную форму и если вы знаете, какая нагрузка запланирована. При этом какая-то часть нагрузки будет считаться длительной, которую определяет количество мебели, техники и этажности, а другая – кратковременной, как строительное оборудование во время стройки.

Кроме того, плита перекрытия должна выдерживать и другого рода нагрузки, как статистические и динамические, при этом сосредоточенная нагрузка всегда измеряется в килограммах или в ньютонах (например, нужно будет ставить тяжелую мебель) и распределительная нагрузка, измеряемая в килограммах и силе. Конкретно сам расчет плиты перекрытия всегда нацелен на определение распределительный нагрузки.

Вот ценные рекомендации, какой должна быть нагрузка на плиту перекрытия в плане расчета на изгиб:

Еще один немаловажный момент, который тоже нужно учитывать: на какие стены будет опираться монолитная плита перекрытия? На кирпичные, каменные, бетонные, пенобетонные, газобетонные или из шлакоблока? Вот почему так важно рассчитать плиту не только с позиции нагрузки на нее, но и с точки зрения ее собственного веса. Особенно если ее устанавливают на недостаточно прочные материалы

Сам расчет плиты перекрытия, если мы говорим о жилом доме, всегда нацелен на нахождение распределительной нагрузки. Она рассчитывается по формуле: q1=400 кг/м². Но к этому значению добавьте вес самой плиты перекрытия, а это обычно 250 кг/м², а бетонная стяжка и чистовой пол дадут еще дополнительные 100 кг/м². Итого имеем 750 кг/м².

Учитывайте при этом, что изгибающее напряжение плиты, которая по своему контуру опирается на стены, всегда приходится на ее центр.

Преимущества и слабые стороны плит с полостями

Плиты перекрытия с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

• небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
• уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
• способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
• повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
• возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
• многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

• возможность использования внутреннего пространства для прокладки различных инженерных сетей;
• повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
• стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
• возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
• ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Пустотные плиты перекрытия

Имеются также и недостатки:

потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
необходимость выполнения прочностных расчетов

Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

• начертить пространственную схему здания;
• рассчитать вес, действующий на несущую основу;
• вычислить нагрузки, разделив общее усилие на количество плит.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

1. Рассчитаем несущую площадь – 6х15=9 м2.
2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
3. Отнимем массу изделия – 2,76-1,18=1,58 т.
4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
6. Определим запас прочности – 1,58-0,69=0,89 т.

Точечная нагрузка с точностью до грамма

Этот вид нагрузки требует особой осторожности. От того, сколько будет подвешено или нагружено на одну точку, будет зависеть срок службы всего перекрытия

Некоторые справочники предлагают рассчитывать предельно допустимую точечную нагрузку по следующей формуле: 800 кг/кв.м × 2 = 1600 кг То есть на одну точку можно навесить или поставить 1600 кг. Однако более разумным будет подсчет точечной нагрузки в соответствии с коэффициентом надежности.

Для жилых помещений он обычно равен 1-1,2. Исходя из этого, получаем: 800 кг/кв.м × 1,2 = 960 кг Такой расчет более безопасен, если речь идет о длительной нагрузке на одну точку. Однако следует помнить, что точечную нагрузку лучше располагать ближе к несущим стенам, возле которых армирование плиты усилено.

Изучение характеристик грунта

Перед тем как приступить к расчету любого типа фундамента определяют характеристики основания под него. К основным и наиболее важным моментам относят:

• водонасыщенность;
• несущую способность.

При строительстве крупных объектов перед началом разработки проектной документации выполняют полноценные геологические изыскания, которые включают в себя:

• бурение скважин;
• лабораторные исследования;
• разработку отчета о характеристиках основания.

В отчете предоставляются все значения, полученные в ходе первых двух этапов. Полный комплекс геологических изысканий стоит дорого. При проектировании частного дома в нем чаще всего нет необходимости. Изучение почвы выполняются двумя методами:

• шурфы;
• скважины.

Отрывку шурфов выполняют вручную. Для этого лопатой выкапывают яму, глубиной на 50 см ниже предполагаемой отметки подошвы фундамента. Почву изучают по срезу, определяют примерно тип несущего слоя и наличие в нем воды. Если грунт слишком насыщен водой, рекомендуется остановиться на свайных опорах под здание.

Второй вариант изучения характеристик основания под дом выполняют ручным буром. Анализ проводят по кускам почвы на лопастях.

Важно! При проведении мероприятий необходимо выбирать несколько точек для изучения. Они должны располагаться под пятном застройки

Это позволит наиболее тщательно изучить тип почвы.

Определившись с основанием, для него выясняют оптимальное удельное давление на грунт. Величина потребуется в дальнейшем расчете, пример которого представлен далее. Значение принимают по таблице.

Тип исследуемого грунта	Оптимальное удельное давление на грунт, кг/см2
Песок пылеватый и мелкий	0,35
Песок средней крупности	0,25
Супесь*	0,50
Суглинок	0,35
Пластичная глина	0,25
Твердая глина*	0,50

*При данном типе грунта основания более экономичным может оказаться ленточный вариант, поэтому нужно рассчитать смету на два типа фундамента и выбрать тот, который будет стоить дешевле.

Как выполнить расчет фундамента?

Толщину бетонной плиты фундамента, как и параметры прочих видов нулевых уровней, следует рассчитать. Взять этот размер из головы чревато тем, что получится слабая основа для здания, способная треснуть в первые морозы, либо чрезмерно толстый массив потребует лишних финансовых затрат.

И все же, как рассчитать толщину фундаментной плиты, если решено вести строительные работы своими силами? Алгоритм ваших действий будет выглядеть следующим образом:

• изучается грунтовый состав. В последующих за этим расчетах определяется оптимальная высота плиты, обеспечивающая давление на почвенный состав. При превышении нагрузочных воздействий дом начнет «утопать», а когда этот показатель окажется мал, то зимними пучениями почвы основание может наклонить;
• взяв за основу проектное задание, уточняем общую массу будущего объекта;
• с помощью того же проекта определяем, какова будет площадь плиты фундаментного основания. Далее массу объекта необходимо разделить на значение площади, чтобы получить показатель удельной нагрузки на почву, не учитывая при этом вес самого основания. Полученную цифру следует сравнить с оптимальным показателем удельного давления, установленным стандартами, и найти разницу между этими значениями. Результат умножаем на площадь плитной основы и получаем ее вес;
• массу плиты следует разделить на плотность железобетонного материала (2 500 кг на кубометр), что позволит найти нужный объем плиты, который следует разделить на значение площади, чтобы узнать точную толщину;
• полученный результат округляется до ближайшего значения, кратного пяти сантиметрам. По округленным данным повторно высчитываем вес фундаментной основы, складываем его с аналогичными данными объекта, выясняем расчетное давление на почву. Разница результата при сравнении его со стандартным показателем не должна быть больше или меньше двадцати пяти процентов.

В случае, если толщина основы не превысит пятнадцати сантиметров, здание для заданных условий может оказаться тяжелым. В таком случае придется выполнять геолого-геодезическую разведку и заказывать выполнение расчетов у профессиональных специалистов;

нагрузка от всего веса объекта оказывает воздействие и на бетонную основу в его низшем сечении. С учетом этого уточняется марка бетонного раствора с учетом сохранения его показателя прочности при сжатии. Как правило, это М 200, м 250, либо М 300.

Как видите, сложностей такие расчеты не вызывают. Чтобы понять, какая толщина должна быть у фундаментной плиты, достаточно владеть математическими знаниями на уровне среднего образовательного учреждения и уметь пользоваться калькулятором.

Советы и рекомендации

Если известны все необходимые исходные данные, конечно, сориентироваться и сделать расчет нагрузки по формулам не составит труда

При этом стоит обратить внимание на существование нескольких характеристик нагрузок. Одной из самых важных является – продолжительность нагнетания:

• Временная
• Постоянная

К постоянным нагрузкам относится мебель, люди и крупная бытовая техника. Помимо этого, стоит учесть, на плиту перекрытия постоянно давит основа несущей конструкции.

Временными нагрузками считаются те, которые появляются на непродолжительное время, при строительстве дополнительных конструкций.

Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 “Железобетонные и бетонные конструкции. Основные положения”, а также в своде правил СП 52-1001-2003 “Железобетонные и бетонные конструкции без предварительного напряжения арматуры”.

Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть – подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

Преимущества и недостатки

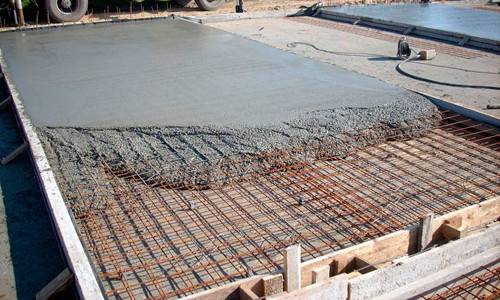

Основным достоинством плитного фундамента является значительна площадь опоры, за счет чего понижается давление на грунт и снижается возможность деформации стен и других несущих конструкций здания. К другим преимуществам такого рода основания несомненно относятся длительный срок эксплуатации, безопасность применения, быстрый и простой монтаж, устойчивость к грунтовым и наземным водам, а также возможность строительства цокольного этажа и одновременное использование плит в качестве основы для пола первого этажа. Но все это возможно только если был произведен правильный расчет фундаментной плиты.

Монолитный фундамент это одновременно пол первого этажаИсточник domsumom72.ru

Единственным, немаловажным недостатком плитного фундамента является его высокая стоимость. Однако высокая цена обычно оправдана – ведь это высоконадежная, долговечная, прочная конструкция с отменными техническими и эксплутационными свойствами.

Схема армирования плит перекрытия

Существуют различные схемы армирования. Но у них всех имеется один общий принцип, который имеет следующий вид:

1. Арматура в верхней части плиты.
2. Арматура в нижней части плиты.
3. Армирование, которое перераспределяет нагрузку.
4. Подставки для катанки.

Схемы вполне могут и отличаться. Если имеются трудности в самостоятельном расчете нагрузки на плиту и составление схемы, то можно воспользоваться помощью профессионалов.

Этапы процесса работы по армированию плит перекрытия:

Этап 1. Расчет нагрузки

Изначально нужно произвести статистический расчет нагрузки на будущую конструкцию. Ее можно разделить на:

• действующую. К ней относится вес самой плиты, стен, отделочных материалов, потолка;
• временную. Это может быть мебель, люди, оборудование.

В дальнейшем, исходя из полученных результатов, выбрать толщину плиты и бетона, необходимое армирование и саму схему армирования.

Этап 2. Установка опалубки

Ее устанавливать обязательно нужно на всю длину плиты. Для этого на телескопические стойки необходимо установить продольные балки и поднять их на необходимую высоту. Затем на них смонтировать поперечные бруски и к ним закрепить фанеру. Полученную конструкцию выровнять при помощи уровня или нивелира. По желанию опалубку можно взять в аренду у строительных фирм, которые предоставляют данную услугу.

Этап 3. Сооружение каркаса

Его сооружать необходимо согласно готовой схеме. В основном размер ячеек составляет 150×150 мм или 200×200 мм. Нужно постараться сделать продольные участки каркаса целыми. Если все же не хватает длины, то арматуру нужно укладывать внахлест друг на друга, на минимальное расстояние равное 40 диаметрам. К примеру, если у используемой арматуры диаметр составляет 10 мм, то нахлест рекомендуется делать не менее 400 мм.

Места соединения арматуры должны находиться только в шахматном порядке. Все должно быть прочно закреплено. Арматуру приваривать между собой нельзя, а необходимо связывать только вязальной проволокой. В таком случае конструкция получится подвижной.

Установку дополнительных арматур в местах усиления нужно расположить между слоями каркаса. Дополнительное армирование сооружается при помощи отдельных прутьев, длина которых составляет от 400 до 1500 мм. Готовый каркас должен находиться весь в бетоне, пустое расстояние от опалубки до каркаса должно быть от 20 мм.

Этап 4. Заливка

Заливка бетона должна выполняться однократно, желательно использовать бетононасос. Залитую смесь нужно хорошо уплотнить, для этого необходимо использовать глубинные вибраторы. Затем в последующие несколько дней нужно периодически немного увлажнять плиту разбрызгиванием воды, для исключения появления микротрещин в ней. Изделие будет готова к эксплуатации через месяц, когда бетон полностью высохнет.

Благодаря армированию в завершение можно получить очень прочную и качественную конструкцию, которая с легкостью перенесет различные механические на нее воздействия.

Установка сборно-монолитных перекрытий

Итак, основа СМП – балки-перекрытия (из бетона или железобетона), которые укладывают на очищенную и предварительно выровненную горизонтальную поверхность стен (ригелей). Монтаж балок можно производить вручную или с применением средств малой механизации. Снизу, как правило, для опоры устанавливают временные телескопические стойки, которые располагают на расстоянии в среднем 1,5 м друг от друга. При отсутствии стоек можно использовать деревянные столбы. Монтажные опоры устанавливают до начала укладки балок. При использовании балок из высокопрочного бетона на определенных проемах можно полностью обойтись без применения стоек.

Важно: Для упора стойки нужно прочное основание с хорошей несущей способностью, иначе существует опасность продавливания стойки под весом перекрытия. Балки укладываются непосредственно на стеновой материал, обвязочный пояс заливается позже одновременно с плитой

Заполнителем могут стать обычные или специальные Т-образные (блоки со снятой фаской в нижней части), газобетонные, пенобетонные, полистиролбетонные, керамзитобетонные блоки, а также блоки из теплой керамики, прессованной древесины или пенополистирола (для устройства утепленной монолитной плиты на уровне первого этажа). При монтаже блоков (элементов заполнения) возможна их доработка (обрезка). Как правило, блоки можно резать алмазным кругом или, как в случае с блоками из прессованной древесины, обычной бензопилой. Их укладывают вручную вдоль продольного направления балок с минимальным зазором между соседними элементами

Балки укладываются непосредственно на стеновой материал, обвязочный пояс заливается позже одновременно с плитой. Заполнителем могут стать обычные или специальные Т-образные (блоки со снятой фаской в нижней части), газобетонные, пенобетонные, полистиролбетонные, керамзитобетонные блоки, а также блоки из теплой керамики, прессованной древесины или пенополистирола (для устройства утепленной монолитной плиты на уровне первого этажа). При монтаже блоков (элементов заполнения) возможна их доработка (обрезка). Как правило, блоки можно резать алмазным кругом или, как в случае с блоками из прессованной древесины, обычной бензопилой. Их укладывают вручную вдоль продольного направления балок с минимальным зазором между соседними элементами.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

К примеру:

Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет l_n вычисляют по формуле m_n = q_nl_n2/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q₁ и q₂ равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:

Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,

Как выбрать сечение арматуры

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h₀₁ = 130 мм, для второй – h₀₂ = 110 мм. Воспользуемся формулой А_n = M/bh2_nR_b. Соответственно получим:

• А₀₁ = 0.0745
• А₀₂ = 0.104

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.

Получаем

• Fa1 = 3,275 кв. см.
• Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

На заметку
Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение. Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих. И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.

Чертеж плиты перекрытия

Для правильной сборки перекрытия делается чертеж. По нему можно рассчитать расход всех материалов, от проволоки для обвязки до количества цемента.

Алгоритм действий:

1. Перед тем как составлять чертеж следует произвести замеры всех помещений и наружного периметра дома, если отсутствует проект. Они делаются от оси стены.
2. Отмечаются все отверстия, которые не будут заливаться.
3. Наносятся контуры всех несущих стен и части промежуточных. Делается подробная схема обвязки, сетки, упрочнения с указанием толщины прутка, мест стыковки и увязки.
4. На чертеже указывается размер ячеек и расположение крайнего продольного прута от края заливки.
5. Рассчитываются габариты профлиста под нижнюю плоскость плиты.

При создании схемы сетки в большинстве случаев количество ячеек имеет не целое число. Арматуру следует сместить и получить одинаковые уменьшенные размеры ячеек возле стен.

Остается просчитать материал. Длину прутка умножить на их количество. К полученному числу добавить расход на стыки и увеличить полученную цифру на 2%. Округлять при покупке в большую сторону.

По площади перекрытия рассчитывается количество пластиковых фиксаторов и сколько проката пойдет на вставки между сетками.

Расчет цементного состава производится исходя из толщины перекрытия и его площади.

Чертеж служит и для расчета количества опалубки, опорных колонн и деревянных балок для создания нижней поддерживающей плоскости – платформы под заливку перекрытия.

Поставить на фиксаторы прутья и связать все пересечения проволокой по силам любому застройщику. Для гарантии безопасности расчеты перекрытий и создание проекта дома лучше доверить профессионалам.
