Что такое провод СИП
Чтобы разобраться в предназначении и конструкции кабеля, для начала следует расшифровать маркировку:
- С – самонесущий;
- И – изолированный;
- П – провод.
Данный кабель применяется для прокладки линий электрической передачи по воздуху. Это идеальный вариант, когда монтаж осуществляется по системе «от столба до дома». С другой стороны, проводник нельзя заводить непосредственно в дом или жилые помещения, поскольку изоляция не предназначена для подобной эксплуатации. В результате СИП протягивают до распределительного щитка, являющегося вводным узлом и расположенного на улице. Внутри него размещают электрический счетчик и вводное автоматическое устройство. От щитка в дом прокладывают другие кабели, обычно с медными жилами и хорошей изоляцией. Их диаметр намного меньше, гибкость – выше.
Прилагательное «самонесущий» указывает на то, что для воздушных линий нет необходимости использовать диэлектрический трос, к которому крепятся остальные провода. СИП любой марки характеризуется высокой несущей способностью, которой достаточно для того, чтобы кабель выдерживал собственный вес и дополнительные нагрузки из-за ветра или выпадающих осадков (например, снега, оседающего на ЛЭП).
Простейшее подключение
Вариант подсоединения несущего провода непосредственно к автомату применяется в большинстве из известных случаев. Это объясняется тем, что обжимная клемма некоторых автоматических выключателей имеет луженое покрытие, гарантирующее надежный контакт не только с медными, но и с алюминиевыми проводами.
Благодаря обозначенным особенностям прямое подключение выполняется очень просто, однако этим все его достоинства и ограничиваются. Затем начинаются одни минусы. Поскольку СИП изготовлен в виде многожильного провода округлой формы – в случае его размещения и последующего зажима в клемме квадратного профиля площадь соприкосновения невелика (фото ниже).
Маркировка и расшифровка типов
Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» кабель СИП выполняется из термопластичного светостабилизированного полиэтилена, а несущие жилы из алюминиевого сплава и подразделяется на следующие типы:
СИП-1 и СИП-1А
Самый распространенный и часто применяемый тип воздушного кабеля. Благодаря своей конструкции изоляция выдерживает нагрев жил до 90 °С при нормальном режиме работы и даже до 250 °С при кратковременном коротком замыкании.
Конструктивно он состоит из 3-4 алюминиевых жил, покрытых полиэтиленовой изоляцией. Нулевой провод также выполняется из алюминиевого сплава и имеет стальной сердечник, вплетенный в центр кабеля. Он может быть изолированным или неизолированным. Если кабель маркируется буквой «А» в конце названия, то нулевой проводник имеет полиэтиленовую изоляцию (аналогично и для СИП-2А).
Расшифровка маркировки:
СИП-1 4*35 + 1*25 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 35 мм2 с одной неизолированной нулевой жилой сечением 25 мм2.
СИП-1А 4*25 + 1*16 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 25 мм2 с одной изолированной нулевой жилой сечением 16 мм2.
СИП-2
Отличается от СИП-1 типом полиэтиленовой изоляции. Изоляция выполняется с повышенными защитными свойствами к механическим повреждениям и является очень прочной. Такой кабель импортного производства имеет в маркировке 2F для провода с несущей жилой и 2AF – без таковой.
СИП-2 используется в любых климатических зонах и погодных условиях, а также при воздействии агрессивных сред.
СИП-3
Такой тип кабеля используется при устройстве высоковольтных линий с изоляцией из светостабилизированного полиэтилена на 6-35 кВ с толщиной до 3,5 мм. Имеет одну многопроволочную жилу с алюминиевым сердечником и может использоваться при низких температурах воздуха, не теряя эластичности. Маркируется следующим образом:
СИП-3 1*185–35 кВ – предназначен для переменного напряжения до 35 кВ и имеет жилу 185 мм2.
Обладает стойкостью к механическим повреждениям, агрессивным средам и низким температурам. Изоляция может сохранять свои свойства при кратковременном перегреве до 250 °С.
СИП-4
Главной особенностью конструкции самонесущего изолированного провода такого типа является отсутствие несущей жилы, только токопроводящие. По этой причине применение СИП-4 несколько иное. Его применяют для коротких линий электропередачи, например для передачи энергии, от трансформаторной подстанции к зданию или сооружению или устройства ответвлений от больших магистралей. По этой причине СИП-4 часто называют ответвительным.
СИП-5
Является аналогом СИП-4 и визуально с ним схож. Но конструкция такого типа кабеля все же имеет отличия: изоляция выполняется из негорючего материала и способна выдерживать критические температуры. Используется для передачи электрического тока с напряжением до 1000 В к зданиям или уличному освещению.
Марки
По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:
- Изоляция — из термопластичного светостабилизированного полиэтилена;
- Несущая жила — из алюминиевого сплава;
- СИП-1 — с неизолированной нулевой несущей жилой;
- СИП-2 — с изолированной нулевой несущей жилой;
- СИП-3 — с защитной изоляцией (6-35 кВ);
- СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
- СИПг — герметизированные СИП;
- СИПн — не распространяющие горение СИП.
Технические характеристики
Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)
СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.
- Температура эксплуатации: −60 ÷ +50°C;
- Монтаж при температуре: не ниже −20°C
- Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
- Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
- Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
- Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
- Срок службы для кабеля: не менее 45 лет.
- Гарантийный срок эксплуатации: 5 лет.

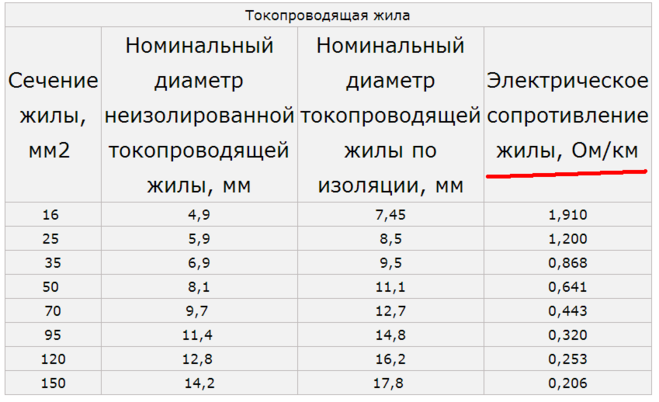

Следующие характеристики:

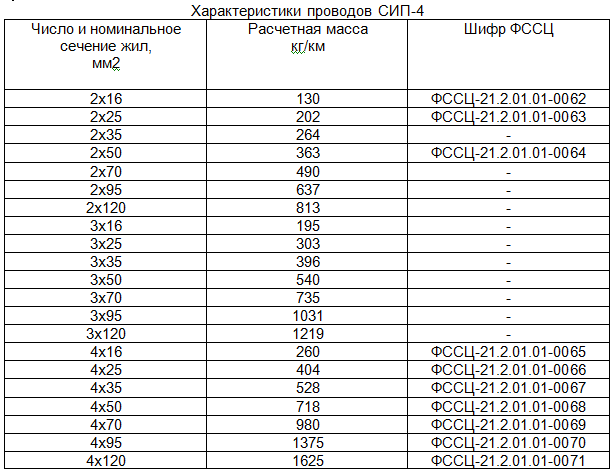

Расчетный наружный диаметр, масса проводов марки СИП-4:
| Число жил × сечение, мм² | Наружный диаметр кабеля (геометрические размеры), мм | Расчетная масса кабеля, кг/км |
| без жилы освещения | ||
| 2×16 | 15 | 131 |
| 2×25 | 18 | 195 |
| 2×35 | 20 | 256 |
| 2×50 | 23 | 355 |
| 2×70 | 27 | 491 |
| 2×95 | 31 | 649 |
| 2×120 | 34 | 813 |
| 3×16 | 16 | 197 |
| 3×25 | 19 | 292 |
| 3×35 | 22 | 383 |
| 3×50 | 25 | 533 |
| 3×70 | 29 | 737 |
| 3×95 | 34 | 973 |
| 3×120 | 36 | 1219 |
| 4×16 | 18 | 262 |
| 4×16 | 18 | 262 |
| 4×25 | 23 | 389 |
| 4×25 | 23 | 389 |
| 4×35 | 24 | 511 |
| 4×35 | 24 | 511 |
| 4×50 | 29 | 711 |
| 4×50 | 29 | 711 |
| 4×70 | 32 | 983 |
| 4×95 | 38 | 1298 |
| 4×95 | 39 | 1309 |
| 4×120 | 41 | 1626 |
| 4×150 | 45 | 1978 |
| 5×16 | 21.6 | 328 |
| с жилами освещения | ||
| 2×25+1×16 | 19 | 260 |
| 2×25+2×16 | 20.6 | 326 |
| 2×35+1×16 | 19.2 | 321 |
| 2×35+1×25 | 20 | 353 |
| 2×35+1×25 | 20 | 353 |
| 2×35+2×16 | 21.4 | 387 |
| 2×35+2×25 | 25 | 450 |
| 2×50+1×16 | 23 | 421 |
| 2×50+1×25 | 28 | 453 |
| 2×50+1×25 | ||
| 2×50+2×16 | 22.6 | 487 |
| 2×50+2×25 | 26 | 550 |
| 2×70+1×16 | 27 | 557 |
| 2×70+1×25 | 26.2 | 589 |
| 2×70+1×25 | ||
| 2×70+2×16 | 26.2 | 623 |
| 2×70+2×25 | 26.2 | 686 |
| 2×95+1×16 | 31 | 714 |
| 2×95+1×25 | 31 | 746 |
| 2×95+2×16 | 31 | 780 |
| 2×95+2×25 | 31 | 843 |
| 2×120+1×16 | 34 | 878 |
| 2×120+1×25 | 33.5 | 910 |
| 2×120+2×16 | 34 | 944 |
| 2×120+2×25 | 33.4 | 1007 |
| 3×25+1×16 | 22.3 | 358 |
| 3×25+2×16 | 26.4 | 423 |
| 3×35+1×16 | 22.4 | 449 |
| 3×35+1×25 | 26 | 481 |
| 3×35+1×25 | ||
| 3×35+2×16 | 26.4 | 515 |
| 3×35+2×25 | 28 | 578 |
| 3×50+1×16 | 26.4 | 599 |
| 3×50+1×25 | 29 | 631 |
| 3×50+1×25 | ||
| 3×50+2×16 | 30.2 | 664 |
| 3×50+2×25 | 31.4 | 728 |
| 3×70+1×16 | 30 | 803 |
| 3×70+1×25 | 31.1 | 835 |
| 3×70+1×25 | ||
| 3×70+2×16 | 33.4 | 868 |
| 3×70+2×25 | 35 | 932 |
| 3×95+1×16 | 35 | 1039 |
| 3×95+1×25 | 35 | 1071 |
| 3×95+2×16 | 39 | 1104 |
| 3×95+2×25 | 40 | 1168 |
| 3×120+1×16 | 36 | 1285 |
| 3×120+1×25 | 36.8 | 1317 |
| 3×120+2×16 | 41 | 1350 |
| 3×120+2×25 | 43 | 1414 |
| 4×25+1×16 | 24.8 | 455 |
| 4×25+2×16 | 27 | 520 |
| 4×35+1×16 | 26.4 | 577 |
| 4×35+1×25 | 28 | 609 |
| 4×35+1×25 | ||
| 4×35+2×16 | 29 | 642 |
| 4×35+2×25 | 29 | 706 |
| 4×50+1×16 | 29.8 | 777 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+2×16 | 31 | 842 |
| 4×50+2×25 | 31 | 906 |
| 4×70+1×16 | 34 | 1049 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+2×16 | 36 | 1114 |
| 4×70+2×25 | 36 | 1178 |
| 4×95+1×16 | 39 | 1363 |
| 4×95+1×25 | 40 | 1395 |
| 4×95+2×16 | 46 | 1429 |
| 4×95+2×25 | 42 | 1492 |
| 4×120+1×16 | 41 | 1691 |
| 4×120+1×25 | 42.2 | 1723 |
| 4×120+2×16 | 50.1 | 1757 |
| 4×120+2×25 | 44 | 1820 |
Допустимые токовые нагрузки проводов марки СИП-4:
| Номинальное сечение токопроводящих жил, мм² | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более |
| 10 | 76 | 0,87 |
| 35 | 160 | 3,20 |
| 50 | 195 | 4,60 |
| 70 | 240 | 6,50 |
| 95 | 300 | 8,80 |
| 120 | 340 | 10,90 |
Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:
| Температура токопроводящей жилы, °C | Поправочные коэффициенты при температуре окружающей среды, °C | |||||||||||
| -5 и ниже | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
| +90 | 1.21 | 1,18 | 1,14 | 1,11 | 1,07 | 1,04 | 1.00 | 0,96 | 0,92 | 0,88 | 0,83 | 0.78 |
Расчетные значения индуктивного сопротивления провода марки СИП-4:
| Число и номинальное сечение токопроводящих жил, мм² | Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом |
| 2×10 | 0,087 |
| 2×35 | 0,079 |
| 2×50 | 0,077 |
| 2×70 | 0,076 |
| 2×95 | 0,074 |
| 2×120 | 0,074 |
| 4×10 | 0,092 |
| 4×35 | 0,087 |
| 4×50 | 0,085 |
| 4×70 | 0,085 |
| 4×95 | 0,082 |
| 4×120 | 0,082 |
Все отличия СИП. Полный справочник
le class=”post-holder single-post”>
СИП – (Самонесущий изолированный провод) – скрученные в жгут изолированные жилы со светостабилизированным пластикатом, причем несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься или несущей жилой, или всеми проводниками жгута. Выполняется по ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия” СИП подразделяется на 4 исполнения: СИП-1Самонесущий изолированный проводник без изоляции нулевой жилы для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4) Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”
СИП-2Самонесущий изолированный проводник с изолированной нулевой жилой для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4) Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской ФедерацииГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”
СИП-3Самонесущий изолированный проводник для воздушных линий электропередач на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с (7 издание, раздел 2 гл.2.5) Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”
Конструкция кабеля СИП-3:Данный самонесущий провод выполнен на основе жилы из алюминиевого сплава , вокруг которой наложена оболочка из сшитого светостабилизированного полиэтилена .
СИП-4Провод самонесущий без нулевой несущей жилы (тяжение при подвесе распределяется равномерно на все жилы), с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”
Из истории самонесущего изолированного провода (СИП)
На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel) Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы
И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы
Чуть позже начало развиваться производство проводов СИП и в России
И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России
И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России
Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП
И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.
Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).
Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:
- Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
- Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
- Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
- Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
- Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
- Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
- Улучшение общей эстетики в городских условиях.
- Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.
Виды и назначение
Провод СИП — популярная марка кабельной продукции, так как он оптимален для подключения электричества к частному дому. Имеет относительно невысокую цену, хорошие технические характеристики. Есть трех видов:
- с голой несущей нейтралью;
- изолированной несущей нейтралью;
- самонесущий.
Читать также: Зачем нужно передвигать проволоку при электроэрозионной вырезке
Его часто можно увидеть в частном секторе и не только
Проводники СИПа делают из алюминия, несущие из алюминиевого сплава с большей несущей способностью. Разные типы этой кабельной продукции отличаются материалом изоляции, имеют различные технические характеристики и область применения.
С неизолированной нейтралью (СИП-1)
Провод СИП с неизолированной нейтралью это АМКА по евростандарту. Он состоит из:
- 1-4 алюминиевых токопроводящих проводников в изоляции из светостабилизированного сшитого полиэтилена;
- 1 несущего неизолированного провода из алюминиевого сплава или из чистого алюминия.
Примерно так выглядит провод СИП 1
СИП1 используют при прокладке магистральных линий передачи и ответвлений от них в сухом и нормальном воздухе с невысокой степенью загрязненности. Предназначены для сетей с номинальным напряжением 0,6 кВ и 1 кВ (разные типы, надо смотреть в технических характеристиках) п частотой 50 Гц.
Максимальные токовые нагрузки СИП-1
Изолированные проводники закручены с определенным шагом вокруг несущей жилы. Токопроводящие жилы могут быть моножильными (одна проволока) или состоять из нескольких круглых уплотненных проводников. Нейтральная жила обычно состоит из стального или алюминиевого сердечника, вокруг которого расположены круглые алюминиевые (или из сплава) жилки и имеет несущая жила обычно бОльший диаметр.
При монтаже вес подвешенного кабеля несет жила без изоляции — ее цепляют на растяжки, крепят к столбам и т.д. Именно для повышения несущей способности ее делают большего диаметра чем остальные. Обычно этот оголенный проводник используют как нейтраль. Токоведущие жилы изолированы. Используют термопластичный полиэтилен, который выдерживает длительный нагрев до 60-70°С, кратковременный — до 125°С. Линия электропередач, сооруженная на СИП-1 способна выдерживать солидные снеговые нагрузки.
Технические характеристики Провода СИП-1
Недостаток этой системы в том, что в случае перекоса фаз на неизолированном проводе может возникать опасное напряжение. Чтобы предотвратить эту ситуацию, на каждом столбе нейтральный провод заземляют. Тем не менее, его не прокладывают по фасадам домов, так как теоретически он может быть опасен.
Провод СИП с изолированной нейтралью (СИП-2, СИП-3)
Самонесущий провод с изолированной нейтралью — СИП 2 и СИП-3 — отличается от предыдущего варианта тем, что нейтральный провод имеет защитную оболочку. Все остальное неизменно:
- 1-4 токопроводящие (фазные) жилы в оболочке из светостабилизированного сшитого полиэтилена;
- 1 несущий провод в такой же изоляции.
Внешний вид провода СИП-2
СИП-2 применяется в сетях с номинальным напряжением 0,6 кВ и 1 кВ, с той лишь разницей, что его можно использовать во влажном климате или в атмосфере с повышенным содержанием солей (побережья морей, океанов, солончаки и т.д.), вести по стенам жилых зданий. Именно СИП-2 обычно применяют если надо подключить электричество от столба до дома.

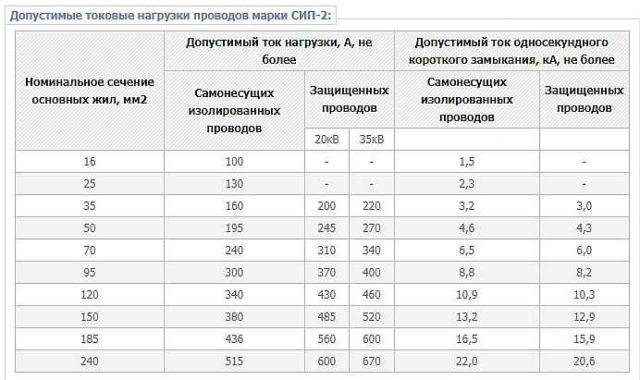

Максимальные токовые нагрузки СИП-2
СИП-3 имеет ту же структуру, но более толстую оболочку и называется защищенным проводом. Этот самонесущий провод может использоваться в сетях с более высоким номинальным напряжением: СИП-3-20 — до 20 кВ, СИП-3-35 — до 35 кВ. По техническим параметрам (температуре эксплуатации, максимальному нагреву и т.д.) этот провод такой же как и СИП-1. Так что эти данные можно взять из таблицы в предыдущем пункте. Отличаются допустимые токовые нагрузки (смотрите таблицу).
Максимальные токовые нагрузки СИП-3 в зависимости от сечения фазовых жил
Провода СИП-2 и СИП-3 также подвешивается за несущий проводник (он большего диаметра). Так как провод изолирован, опасности наводок тока нет, но существует возможность разрыва оболочки при большой механической нагрузке. Потому при проектировании линий на основе СИП-2 уменьшают пролеты (чаще ставят столбы).
Особенности и расшифровка названия
Теперь бы следовало заняться рассмотрением вопроса маркировки провода. Но прежде, чем приступать к этому вопросу у проводов СИП, следует рассмотреть возможные конструкционные особенности. Ведь в противном случае вы просто запутаетесь при расшифровке.
Особенности конструкции провода марки СИП
Изделие СИП марки может иметь несколько разных типов жил. Маркируется каждая из них, по-своему, поэтому давайте разберемся, как они называются и для чего предназначены. Нормируется этот вопрос ГОСТ 31946 – 2012.
Конструкция проводов СИП
- Начнем наш разговор с нулевой жилы. Она может быть несущей или без несущего элемента. Ее можно использовать в качестве нулевого (N), защитного (PE) или нулевого и защитного (PEN) проводника. Сечение нулевой несущей жилы может быть от 25 мм2 до 95 мм2.
- Так же существует, так называемая, основная жила. Именно она предназначена для передачи электрического тока, и именно ее обычно используют в качестве фазной. Основных жил может быть от одной до четырех, и как предусматривает инструкция, их сечение может быть от 16 до 240 мм2.
- Кроме того, некоторые марки проводов СИП предусматривают наличие вспомогательных жил. Они могут быть двух видов – предназначенные для подключения осветительных приборов, или используемые в качестве контрольных для подключения различных измерительных или релейных устройств.
Провод СИП с вспомогательной контрольной жилой
Вспомогательные жилы обычно применяются у проводов с сечением нулевой жилы не ниже 50 мм2. Их количество может быть от одной до трех. Что же касается их сечения, то тут все зависит от назначения. Если это жилы, предназначенные для подключения осветительных устройств, то их сечение должно быть 16, 25 или 35 мм2. У контрольных вспомогательных жил этот ряд составляет 1,5, 2,5 или 4 мм2.
СИП с вспомогательной жилой освещения
На этом все, что касается жил и их назначения мы обговорили, но тут стоит упомянуть еще об одном вопросе – изоляции. Она может быть обычная, а может быть герметизированной. Её отличие состоит в том, что даже в случае попадания влаги под оболочку, она не будет распространяться по всему проводу, как в случае с обычной изоляцией. Это, конечно, более удачное решение из-за чего цена на герметизированные изделия несколько выше.
Расшифровка названия
Теперь мы готовы рассмотреть вопрос: «Как марки и сечения провода СИП определить по маркировке». Ведь данная аббревиатура наносится непосредственно на проводе, и при наличии понимания, о чем идет речь, вы с легкостью сможете прочитать это на самом изделии.
Маркировка проводов СИП
- Прежде всего, на его оболочку наносится его тип кабельной продукции. В нашем случае, это СИП, что переводится как: самонесущий изолированный провод. Затем через дефис указывается его класс. С этим вопросом мы познакомились в первом разделе нашей статьи.
- Затем в маркировке идет сплошной набор цифр. Но все становится понятно, если знать что это такое. А это обозначение количества и сечения жил. Прежде всего, указывается количество и через знак множителя сечения основной жилы, затем через знак плюс количество и сечение нулевой несущей жилы, а лишь затем количество и сечение вспомогательных жил.
Вариант обозначения провода СИП
- Далее в маркировке через знак тире обозначается номинальное напряжение, для которого предназначен провод. Иногда здесь через наклонную черту может быть указано два значения. Например, 0,6/1. Это значит, что провод предназначен для напряжений в 660 или 1000В.
- И последним в маркировке указывается техническое условие, согласно которому изготовлен провод. Обычно это набор цифр после аббревиатуры ТУ.
Арматура и особенности монтажа кабелей СИП
Арматурой для монтажа СИП называется весь перечень приспособлений, используемых электромонтажниками при установке самонесущей проводки. К ним относятся также элементы, необходимые для кроссировки кабеля с подземными электрическими коммуникациями. Вся арматура изготавливается в соответствии с размерами и конструкцией СИП, обеспечивая ресурс эксплуатации до 40 лет.
Основные установочные элементы, используемые монтажниками:
- Зажимы для проводов анкерного типа. Предназначены для фиксации линии на требуемой высоте. Этот вид арматуры является универсальным, поскольку может применяться на любой поверхности.
- Поддерживающие узлы. Используются для удержания провода, не допуская чрезмерного провиса на промежутке между столбами.
- Соединительные элементы. Применяются для подключения одного кабеля к другому. Особенность конструкции узлов обеспечивает выполнение операции за несколько секунд без отключения напряжения.
- Ответвительные детали, необходимы в случае обустройства отводов линии электропередач.
При установке кабеля следует учитывать следующие особенности:
- расположение крайней ответвительной опоры не должно располагаться далее чем 10 м от стены здания;
- столб воздушной линии (основной) находится на дистанции не более 25 м от фасада;
- допустимое расстояние между основной и ответвительной опорой не превышает 15 м;
- зазор от земли до нижней точки провиса составляет не менее 6 м;
- точка ввода кабеля в здание размещается на высоте 2,7 м и выше от поверхности грунта.
Установку кабеля СИП следует доверять только опытным монтажным бригадам, имеющим полный комплект необходимого инструмента и арматурных изделий.
Некоторые тонкости монтажа СИП продемонстрированы в видео от канала «Профессиональный электромонтаж».
Фотогалерея
На приведенных фотографиях показаны некоторые арматурные элементы, применяемые для монтажа СИП.
Изделие для крепления кабеля к фасаду здания
Приспособление для обустройства ответвлений
Клиновой анкерный фиксатор
Промежуточный зажим
Производство и продажа
Производителей кабеля немало, и только потребителю решать, какой провод выбрать конкретно из всех разновидностей. Что касается качества, то нельзя сказать, что какой-то из крупных отечественных или зарубежных изготовителей существенно выше или ниже по этому показателю.
Непосредственно производитель осуществляет в основном оптовые продажи кабеля, для небольших объемов придется прибегнуть к услугам дилеров или посредников. И порядочные компании всегда готовы предоставить документацию, подтверждающую их сотрудничество с тем или иным производителем, а также свидетельствующую о качестве товара.
