Как определить несущую способность грунта под фундамент

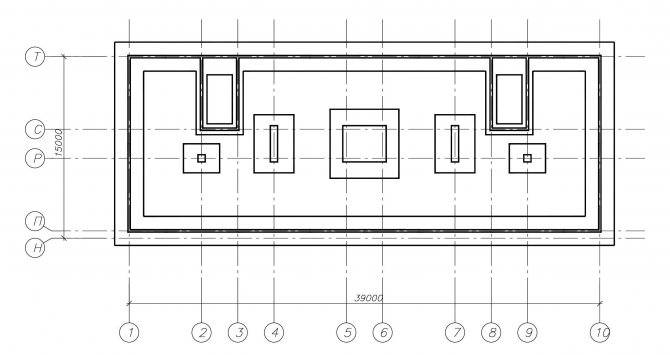

Исходные данные примера расчета ленточного фундамента

Площадка строительства характеризуется следующими атмосферно-климатическими воздействиями и нагрузками:

• вес снегового покрова (расчетное значение) — 240 кг/м2;
• давление ветра — 38 кг/м2;

основанием является грунт II категории по сейсмическим свойствам.

площадка строительства — 7 баллов.

Значение характеристик грунтов засыпки, уплотненных согласно нормативным документам с коэффициентом уплотнения не менее 0,95 от их плотности в природном сложении, допускается устанавливать по характеристикам тех же грунтов в природном залегании.

Нагрузки на столбчатые и ленточные фундаменты получены из программы ПК ЛИРА 10.4.

Ниже выдержки из некоторых таблиц исходных данных.

Производим расчет, по результатам расчета начальное просадочное давление во всех слоях просадочного грунта не превышает давления на основание, вводим характеристики грунта при полном водонасыщении в таб.2.1 и 2.3, кроме того под фундаментами выполняем песчаную подушку из песка средней крупности.

Как определить тип грунта

Все грунты делятся на две основные группы:

• Скальная почва — грунты, обладающие жесткой структурой, они слабо подвержены размытию грунтовыми водами, не промерзают и не склонны к пучениям. Несущие характеристики таких грунтов максимальны, но в Московской области они практически не встречаются;
• Нескальная почва — грунты без жестких структурных связей, сюда относится большая часть знакомых всем осадочных пород — глинистый, песчаный, суглинистый грунт, супесь.

Рис. 1.3: Пробные заборы грунта из разных шурфов (пробных скважин) В свою очередь нескальная почва делится на следующие типы грунтов:

• Крупнообломочный грунт — в такой почве содержится большое количество крупных вкраплений горных пород — щебня, гравия либо гальки. Это один из лучших вариантов для строительства фундаментов, однако погружения свай в такие грунты сопровождается дополнительными сложностями;
• Песчаники — содержат фракции песка размером от 0.1 до 2 миллиметров, пластичность практически отсутствует. Несущая способность песчаных грунтов непосредственно зависит от размера песчинок, чем они больше, тем лучше почва подходит для строительства фундаментов;
• Глинистые — основной вид связного грунта. Главный недостаток глинистой почвы — склонность к впитыванию влаги: при высоком уровне грунтовых вод поры между частицами глины наполняются влагой, грунт при замерзании изменяется в объеме и оказывает на фундамент сильные выталкивающие воздействия;
• Плывуны — вязкая почва, состоящая из мелких частиц песка и глины. Данный грунт не используется в качестве основания под фундаменты, поскольку ему свойственны сильные горизонтальные сдвиги и отсутствие постоянной структуры;
• Пылевато-глинистые — почва, на которой достаточной несущей способностью обладают только свайные фундаменты глубокого заложения, опирающиеся на нижерасположенные пласты почвы, поскольку верхние слои грунта дают сильную усадку.

Совет эксперта! Определение типа грунта на строительном участке должно выполняться в результате геодезических исследований, в процессе которых берется забор проб почвы, характеристики которой анализируются в строительной лаборатории с помощью специального оборудования.Рис. 1.4: Схема распространения разных видов грунтов на территории России При отсутствии возможности провести геодезию грунтов можно попытаться сделать это самостоятельно, однако за расчеты фундамента на основе данных о грунте, полученных кустарным способом, не возьмется ни одна серьезная проектировочная организация.

Для этого вам потребуется на строительном участке с помощью обычного садового бура сделать скважину глубиной в два метра. По внешнему виду породы, извлекаемой на поверхность в процессе бурения, определите тип грунта:

• Глинистый — влажная глина пластична, из нее можно слепить шарик, который при сжатии формирует комок не покрывающийся трещинами; сухая глина твердая, ее куски достаточно сложно разбить даже лопатой. Цвет — от желтоватого до коричневого;
• Суглинистая почва — низкопластичный грунт даже в влажном состоянии, при сдавливании из шарика получается лепешка с трещинами по краям. В составе содержит до 30% глины;
• Супеси — непластичный грунт, в сухом состоянии крошится и рассыпается, включает до 10% глины;
• Песчаная почва: пылеватая — визуально схожа с мукой либо пылью; мелкий песок — отдельные песчинки практически не различаются визуально; средний песок — размер фракций аналогичен зернам проса (до 2.5 мм); крупный — размер песчинок аналогичен размерам гречневой крупы (до 5 мм);
• Гравелистый грунт — содержит каменные вкрапления размером с небольшой грецкий орех;
• Щебенистая почва — свыше 50% массы такой почвы представлено щебенкой размером аналогичной большому ореху.

Важно ! Информация о глубине промерзании почвы в Вашем регионе и о том, как её определить: Глубина промерзания почвы

Где можно класть пол на грунт

Класть пол допускается не на каждый грунт:

• Основание должно быть хорошо уплотнено и выровнено. В противном случае со временем грунт осядет, стяжка пола повиснет в воздухе и со временем начнет разрушаться;
• Основанием служат грунты, не подверженные пучению;
• Не стоит укладывать пол на подвижные грунты.

Существует 2 вида пола по грунту:

• Связанная плита стяжки. Жестко крепится к ленточному фундаменту, опирается на него. Пол не даст усадки, отделка не пострадает при незначительных изменениях грунтов;
• Несвязанная. Стяжка не будет покрываться трещинами во время усадки, но при последующей эксплуатации отделка может повредиться из-за взаимного движения стен и пола.

При расчете учитывается временное и постоянное давление на всю поверхность пола. В первом случае нагрузка составит 150 кг/м2 (вес людей и мебели), во втором нагрузка зависит от используемых материалов.

Вычисление несущей способности свайно-винтового фундамента

Несмотря на то что свайно-винтовые фундаменты достаточно надежны, а их конструкционные особенности можно рассчитать используя специальный калькулятор, определение удерживающих характеристик фундамента непременно выполняется. Опорные свойства винтовой сваи напрямую зависят от типа грунта.

Таблица: Определение несущих характеристик винтовой сваи

ПочваСтруктураРасчетное сопротивление грунта (кг/см²)Опорная способность винтовой сваи (т), при глубине залегания лопасти (см)150200250300ГлинаПолутвердая64,65,56,156,6Тугая54,154,85,76,4Мягкая43,654,455,055,85Супеси и суглинкиПолутвердая5,54,355,155,856,55Тугая4,53,84,75,46,05Мягкая3,53,44,254,75,4ЛёссМягкая12,252,83,654,4ПесокСредняя159,059,610,511,0Мелкая85,656,357,057,75Пылеватая54,14,955,656,2

Расчет любого фундаментного основания проводится по единой методике, здесь может применяться специальный калькулятор.

Свайно-винтовой фундамент

Последовательность расчета:

• определение коэффициента сопротивления почвы;вычисление массы постройки;определение давления, оказываемого весом здания на опору;сравнение удерживающих характеристик основания и давления, оказываемого постройкой;корректировка конструкции фундаментного основания или параметров сваи.

Верный подбор и расчет винтовой сваи позволит домохозяину сэкономить на ремонтных работах базового уровня дома. Конструктивно сваи отличаются по виду почвы, где устанавливается опора:

• для вечной мерзлоты;для пучинистых и обводненных почв.

Что влияет на несущую способность грунта

Несущие свойства грунта — это один из главных исходных параметров, который необходимо знать при проектировании фундаментов любого типа. Именно от них зависит, сможет ли конкретный участок почвы выдерживать передаваемую на него фундаментом нагрузку, исходящую от массы здания.

Рис. 1.1: Схема работы сваи в плотном слое почвы Исходя из несущей способности определяется требуемая площадь опирания железобетонной сваи на грунт — чем ниже данная характеристика, тем большего сечения нужно использовать ЖБ сваи.

На величину несущей способности почвы оказывают влияние три основных фактора:

• Тип почвы;
• Плотность грунта;
• Уровень залегания грунтовых вод.

На практике наибольшая взаимосвязь наблюдается между несущими характеристиками и влажностью грунта, которая непосредственно связана с уровнем грунтовых вод. Конкретный грунт, в сухом состоянии и при пропитке влагой, может изменять свои несущие свойства в двукратных пределах.

Совет эксперта! Данная взаимосвязь не свойственна песчаным грунтам крупных и средних фракций, на них увлажнение не оказывает никакого влияния.

Любой грунт, кроме скальных пород, по своей структуре напоминает губку — он состоит из отдельных частиц и пор между ними, пространство которых заполнено влагой либо воздухом. При сильных внешних нагрузках происходит уменьшение объема грунта из-за его механического уплотнения, что приводит к усадкам почвы и, как следствие, деформации стоящих на ней фундаментов.

Рис. 1.2: Внешний вид разных видов грунта

Чем больше изначальная плотность почвы, тем лучшими несущими характеристиками она обладает. Плотные грунты не подвергаются усадкам, при правильном проектировании фундамента они способны выдерживать даже тяжелые многоэтажные здания.

Совет эксперта! Плотность любого грунта растет по мере увеличения глубины его залегания (из-за давления вышерасположенных слоев почвы), строить свайные фундаменты можно даже на территориях с проблемным грунтом с низкими несущими характеристиками, при условии, что подошва сваи будет опираться на глубинный слой почвы, обладающий достаточной плотностью.

Важно! Любые работы с фундаментом должны начинаться с испытания грунтов, подробнее: Испытания грунтов

Зачем проводятся расчёты нагрузки на фундамент

Расчет нагрузки, которую будет переносить фундамент в процессе эксплуатации, является ключевым этапом проектирования любого основания. Исходя из данных расчетов определяются необходимые несущие характеристики будущего фундамента, его типоразмер и опорная площадь. Определяемые нагрузки веса здания, снегового и ветрового воздействия, а также эксплуатационного давления, также сопоставляются с несущей способностью грунта на строительной площадке, поскольку несущая способность почвы, в некоторых случаях, может быть меньшей, чем несущие свойства самого фундамента.

Рис: Возможный результат неправильного расчета нагрузок на фундамент дома

Ответственное отношение к проведению данных расчетов гарантирует, что фундамент под конкретное здание будет подобран правильно. В противном случае, вы рискуете построить дом на слишком слабом фундаменте, что приведет к его разрушению и деформации, либо обустроить фундамент с недостаточной опорной площадью, который под весом здания просто осядет в грунт.

Важно: определение нагрузок на фундамент и сопоставление их с несущей способностью грунта лучше всего доверить профессиональным проектировочным организациям, которые выполнят все расчеты согласно строительных норм. В случае, если вы решились сделать это самостоятельно, крайне важно досконально изучить методику проведения данных расчетов

Структура грунта и физические характеристики

Грунт состоит из трех компонентов: твердых частиц, воды и газа. Твердые частицы в основном определяют свойства грунта, а водяные и газовые составляющие могут их существенно изменять. Твердые частицы в почве образуют губчатую структуру. Чем плотнее они сами и чем плотнее они прилегают друг к другу, чем выше сила их сцепления, тем плотнее грунт в целом. Плотность своеобразной «губки» увеличивается с глубиной залегания – верхние слои оказывают давление на нижние. Однако этот фактор не столь существенен на тех глубинах, на которые закладывается фундамент.

Воздух заполняет пористую структуру грунта – чем рыхлее почва, тем больше в ней воздуха.

Для исследования грунтов берут в расчет их физические и механические характеристики. Физические:

• Плотность самих частиц
• Плотность «губки»
• Влажность
• Пористость
• Пластичность

Механические:

• Удельная деформация
• Удельное сцепление частиц
• Угол внутреннего трения

Расчет

Расчет несущей способности — это основная цель геологических изысканий. Выполнять его можно только после определения типа пород внутри скважин и получения чертежей геологических разрезов на территории строительной площадки.

Чертеж поможет определить положение слоев пород в толще земли и даст представление о возможности строительства на площадке.

Несущая способность (R) определяется по формуле согласно алгоритму:

1. Значение R0 (сопротивление осевому сжатию) определяется с помощью таблицы и напрямую зависит от типа грунта;
2. Рассчитывается глубина промерзания. Это значение индивидуально для каждого региона. Будет зависеть от типа пород в верхних слоях;
3. Выбирается оптимальная глубина заложения в толще одного из прочных слоев непучинистого грунта, ниже глубины промерзания;
4. Выполняется расчет по формулам: R=R0*[1+k1*(b-100)/100]*(d+200)/2*200 — при принятой глубине заложения до 2 м и R=R0*[1+k1*(b-100)/100]+k2*g*(d-200) — когда глубина заложения превышает 2 м.

Данные для расчета:

• k1 — коэффициент берется из таблицы в зависимости от вида породы. 0,125 для устойчивых крупнообломочных или песчаных и 0,5 для глин, супеси и суглинков;
• k2 — применяется для расчетов несущей способности устойчивых пород (слежавшиеся крупнообломочные или песчаные породы);
• g — необходим для нахождения удельного веса грунта от подошвы слоя и до нижней части фундамента или следующего слоя;
• b — ширина, опирающейся на основание части фундамента;
• d — глубина заложения.

После нахождения фактической несущей способности ее сравнивают с требуемой. Если вторая будет больше первой, то придется менять конструкцию будущего дома (увеличивать площадь опирания фундамента на основание или глубину заложения, менять вид фундамента, выбирать в качестве основания другой, более прочный слой).

Расчет фундамента несущей способности грунта

Прочность грунта под подошвой фундамента и его устойчивость имеют немаловажное значение. Когда грунт отвечает заявленным требованиям, то сдвиг здания, трещины, разрушения стен и прочие неприятности исключены

На несущую способность грунта влияют:

• Нагрузки
• Распределение центра тяжести площади относительно нагрузки
• Ширина, высота, форма, вес фундамента
• Тип и особенности грунта
• Величина погружения фундамента
• Степень однородности почвы
• Прочие факторы: вибрация, наличие грунтовых вод, глубина промерзания, сейсмичность и т.д.

Расчет несущей способности основания фундамента

Данный вид расчета необходим, если на основание оказывают воздействие различные нагрузки. Влияние могут оказывать:

• Возводимые рядом объекты
• Вибрация, вызванная работой промышленных предприятий
• И даже автомагистрали, расположенные в непосредственной близости.

Несущая способность должна рассчитываться, если дом возведен на уклоне или уклон появился после его возведения. Анализ ситуации необходим, если фундамент расположен на влагонасыщенных почвах, на него может воздействовать выталкивающая сила или нужно просто проверить устойчивость склонов. Расчет выполняется строго согласно СНиП. В учет берется:

• Коэффициент условий работы
• Предельное сопротивление основания дома всем видам нагрузки
• Коэффициент надежности по назначению здания.

РНС свайного фундамента – важная задача на этапе проектирования

Преимущество свайного фундамента в том, что он имеет высокую прочность даже в слабых грунтах, ведь опоры погружаются на достаточно большую глубину до несущего грунта:

• Он позволит гарантировать устойчивость здания
• Имеет более доступную стоимость, нежели ленточный фундамент
• При малой несущей способности грунта является единственным возможным решением.

Правильно выполненный расчет является гарантом надежности и долговечности дома. При этом вам не придется выкапывать глубокие траншеи, ведь можно использовать даже буронабивные или винтовые сваи.

РНС по несущей способности грунта

Чтобы определить наиболее выгодное сочетание, то расчетная нагрузка, передаваемая на сваю, должна быть меньше или равна расчетной нагрузке, которая на нее допускается. Для определения величины необходимо сначала определить расчетную несущую способность грунта и разделить ее на коэффициент надежности.

Расчет сложный и ответственный. Любая ошибка может иметь массу негативных последствий, поэтому доверить работу лучше надежным исполнителям.

РНС ленточного фундамента: быстро, качественно, надежно

Преимущество ленточного фундамента в его универсальности. Его можно изготовить из монолитного и сборного бетона, использовать в частном и промышленном строительстве. Но гарантировать надежность ленточного фундамента позволит только тщательно и правильно выполненный расчет. Для расчета нужно знать глубину заложения фундамента, ширину подошвы и ленты. Работа проводится в несколько этапов:

• Нужно изучить характеристики грунта
• Назначение глубины заложения
• Собрать нагрузки

И только после этого определить несущую способность.

Расчет осадки и несущей способности основания фундамента «под ключ»

«RNS SPB Company» работает на рынке услуг уже более 10 лет, за это время мы решили проблемы сотен предприятий и тысяч частных застройщиков. В нашем штате работают опытные квалифицированные расчетчики, которые прошли обучение у разработчиков специализированных расчетных программ, поэтому готовы компетентно разобраться в самом сложном вопросе.

Мы беремся за самые сложные и нестандартные проекты, минимизируем участие клиента и даже самостоятельно собираем расчетные данные. Мы выполняем расчеты в нескольких программах и осуществляем поддержку проекта на всех этапах. Звоните и заказывайте! Только у нас вы получите индивидуальный подход, качественное исполнение, оперативные сроки работы и самые доступные цены.

Основные этапы расчета

Карта глубины промерзания грунта

При проектировании подразумевается, что нагрузка от веса строения распределяется равномерно по площади опоры. Во влажных суглинистых и глинистых почвах жидкость замерзает быстро, грунт вспучивается. Такая особенность этих типов негативно сказывается на несущей способности.

Аналогично действует высокая отметка почвенных вод, если глубина замерзания находится значительно ниже. Неравномерность такого процесса ведет к перекосу фундамента и появлению трещин, в результате дом требует ремонта уже через 2 – 3 года.

Расчет ленточного фундамента предполагает проведение этапов:

• нахождение массы строения путем сбора полезных и вредных нагрузок на конструктивные элементы дома;
• выбор размеров опоры;
• корректировка габаритов после окончательного расчета и проверки параметров.

Ошибки проектирования заключаются в том, что глубина примыкающего основания делается больше, чем подошва существующей опоры строения. Прочность фундамента страдает, если он делается на мелкой глубине (50 см) от уровня пола из газобетона, что часто встречается в гараже или подобных строениях. Нельзя допускать, чтобы на основание дома перераспределялись усилия, которые больше, чем несущая характеристика опорной части.

Определение веса конструкций дома

Нагрузка стен и перекрытий на фундамент

Для начала определяется вид грунта и высота стояния почвенных вод для региона строительства. Учитываются материалы, которые применяются для конструкции каркаса здания, кровли, наружной и внутренней отделки. Планировка строения, его этажность и вид крыши берется из архитектурных и строительных чертежей.

Приблизительная масса дома складывается из постоянной и временной нагрузки. К постоянной относится собственный вес стен, кровли, перекрытий. Учитывается давление земли и почвенных вод на боковые стенки основания.

Временная нагрузка бывает:

• длительная;
• кратковременная;
• особый вид.

К длительному давлению относится усилие, передаваемое от оборудования, воздействие веса материалов, хранящихся на складе, мебели. Кратковременное усилие возникает при нахождении людей, нагрузка включает вес подъемных механизмов в производственных цехах, действие снега и ветра на крышу.

Определение размеров фундамента

Площадь основания определяется так, чтобы в процессе эксплуатации не наблюдалась осадка грунта. Нагрузка на почву уменьшается, если квадратура и периметр подошвы увеличивается. Для ленточного типа делают больше ширину по всей протяженности, а для столбчатого повышают число опор, увеличивая их габариты (до 500 мм по ширине и длине).

Размер фундамента принимается стандартный (500 мм) для двухэтажных или одноэтажных дачных строений, т.к. нагрузка от здания небольшая и грунт не осаживается со временем. Специалисты рекомендуют столбчатые опоры без существенного увеличения горизонтальных размеров. Если требуется увеличить несущую способность, расширяется нижняя часть опоры и столб приобретает вид перевернутого стакана.

В остальных случаях габариты основания зависят от толщины стен дома и глубины замерзания почвы в зимний период. Под тяжелое здание из кирпичных стен (500 мм) и железобетонного перекрытия делают ленточный монолитный фундамент с армированием или применяют сборные блоки. В строении с подвалом также делается ленточный тип, но основание заглубляется ниже подполья. Толщина ленты делается аналогично размеру стены.

Корректировка размеров фундамента

Исправление и подгонка размеров делается для выбора наиболее выгодного варианта, чтобы правильно рассчитать бетон на фундамент по выбранным габаритам основания. Если полученная несущая способность превышает расчетную нагрузку от строения на 15 – 20%, в целях экономии габариты опоры можно уменьшить.

Откорректированные размеры по ширине и длине проверяются новым расчетом. Учитывается обстоятельство, что при сборе нагрузок следует брать изменившуюся кубатуру фундамента и его уменьшенный вес.

Окончательный подсчет ведется по формуле Н > к · Р / (d · R), где:

• Н — несущая способность, зависит от размеров основания;
• к — коэффициент расчета надежности, постоянно равен 1,2;
• Р — нагрузка дома, посчитанная сбором усилий;
• d — табличный коэффициент, зависит от вида почвы и типа строения;
• R — сопротивление грунта, принимается по таблице.

Наши услуги

обладает опытным персоналом и современным исследовательским и строительным оборудованием. Мы гарантируем качественное выполнение всего спектра свайных работ — от геодезического исследования строительного участка до поставки и забивки свай.

Основные акценты в деятельности стоят на качестве, оперативности и приемлемой ценовой политике. Мы никогда не затягиваем реализацию проекта и сдаем все работы точно в срок. При этом мы предлагаем своим клиентам цены на услуги, с которыми не способна конкурировать ни одна московская строительная компания. Для заказа забивки свай, лидерного бурения или погружения шпунтов, оставьте заявочку.

Как самостоятельно определить несущую способность грунта

Несущая способность почвы очень сильно разнится. Она зависит от трех основных показателей:

• Плотность. Первый самостоятельный тест почвы, который можно провести без какого-либо специального оборудования, можно провести следующим образом. Просто пройдитесь по нему: если плотность достаточно высокая, на земле останутся слабо заметные следы. В грунте средней плотности останутся следы около 5-и миллиметров глубиной. Если глубина следа больше – такой грунт можно считать рыхлым.
• Влажность. Этот показатель определяется насыщенностью почвы водой. Проверить его можно следующим образом: выкопайте яму, или пробурите скважину буровой установкой. Если образовавшаяся полость не насыщается влагой – значит, грунт сухой или маловлажный. Если же через некоторое время вода скапливается – значит, его влагонасыщенность достаточно высока, а грунтовые воды залегают высоко.

Важнейших показатель, который стоит учитывать при планировании типа фундамента – это тип грунта. Их расчетное сопротивление в выражении кг/см2 можно отобразить следующим образом:

• Гравелистые и крупные пески. Вне зависимости от влажности сопротивление плотных песков равняется 4,5 кг/см2, средней плотности – 3,5
• Пески средней крупности. Влажность не имеет значения. Плотные – 3,5 кг/см2, средней плотности – 2,5.
• Мелкие пески. Плотные маловлажные – 3,0 кг/см2, средней плотности – 2,0. Плотные с высокой влажностью, а также насыщенные водой – 2,0 кг/см2, средней плотности – 2,5.
• Влажные пески. Плотные с низкой влажностью – 2,5 кг/см2, средней плотности – 2,0. Плотные с сильной влажность. – 2,0. Средней плотности – 1,5 кг/см2. Сильно насыщенные водой, плотные – 1,5 кг/см2, средней плотности – 1.
• Твердые глины. Плотные – 6,0 кг/см2, средней плотности – 3,0.
• Твердые пластичные глины. Плотные – 3,0 кг/см2, средней плотности – 1,0.
• Крупнообломочные грунты. К ним относятся галечные, щебенистые, гравий и т.д. У плотных сопротивление составляет 6,0 кг/см2, средней плотности – 5,0.

Как же выяснить, какой тип грунта находится именно у вас на участке? Очень крупный песок определить достаточно просто. Зерна песка – до 2 мм, со вкраплениями мелких камушков и минералов. Крупнозернистый песок – до 1,5 мм. Песок средней крупности – хорошо различимые невооруженным глазом песчинки от 0,25 до 0,5 мм. Мелкий песок больше всего напоминает содержимое детской песочницы.

Если спросить, какой грунт обладает наименьшей несущей способностью и меньше других пригоден для возведения основания дома – можно с уверенностью ответить, что это именно плывун. Какой именно вид фундамента подойдет для строительства на плывуне – расскажем далее.

Следующий вид – это супесь. Она представляет собой смесь песка и глины (не более 10%). Если в смоченном состоянии почву удается скатать в шар – значит, это, скорее всего, супесь. Если же почву скатать в шар и раздавить, получив лепешку с ровными краями – значит, это глина. Еще одна ее особенность – при попытке скатать ее в жгут она сохраняет целостность. Лёсс, также – лессовидные грунты, имеют светло-желтый цвет, содержат в составе большую долю пылевидных частиц.

Пористость такой почвы составляет до 50%, у нее очень высокие показатели просадочности, а также размывания водой. Для строительства на таком грунте обязательно потребуется уплотнение почвы методом трамбовки.

Еще один фактор, связанный с грунтом, который обязательно нужно учитывать – это морозное пучение. Так называют реакцию, которая происходит с водой, содержащейся в почве, в зимний период. Под воздействием низких температур она замерзает, начиная распирать грунт, который, в свою очередь, передает дополнительное давление на фундамент. Это связано с тем, что жидкость в состоянии льда занимает гораздо большую часть, чем в жидком.

К наименее пучинистым относятся глинистая почва, пески, крупнообломочные, хрящеватые грунты, к сильнопучинистым – мелкие пылеватые пески и другие.

Один из методов борьбы с этим явлением – это закладка фундамента ниже глубины промерзания грунтовых вод. Ее обязательно нужно установить во время геологических изысканий. Второй вариант – предотвратить промерзания грунтовых вод под фундаментом посредством утепления последнего. Третий, наиболее затратный, но также и очень эффективный – это закладывание так называемого плавающего фундамента.

Характеристики оснований строительных сооружений

Кроме определения опорных характеристик базового уровня, необходимо принять во внимание риски могущие привести к деформации здания. Для этого проверяют грунт по следующим параметрам:. плотность – определяется трудностью взятия образца;текучесть, чем легче прилипает почва к инструменту и дольше держится, тем более высока текучесть;пористость, определяют сравнением объемов измельченной породы и не измельченной;способности к набуханию, изменение объема и формы при намачивании, показывает склонность к просадкам;пучинистость, под влиянием низкой температуры в структуре образуются кристаллы льда, ведущие к изменению объема и формы почвы;способности к проседанию, возможность вертикального сдвига под действием массы при изменении физических свойств почвы

плотность – определяется трудностью взятия образца;текучесть, чем легче прилипает почва к инструменту и дольше держится, тем более высока текучесть;пористость, определяют сравнением объемов измельченной породы и не измельченной;способности к набуханию, изменение объема и формы при намачивании, показывает склонность к просадкам;пучинистость, под влиянием низкой температуры в структуре образуются кристаллы льда, ведущие к изменению объема и формы почвы;способности к проседанию, возможность вертикального сдвига под действием массы при изменении физических свойств почвы.

Неспециалисту сложно точно определить строительные характеристики основания, поэтому в нормативных документах указываются минимальные значения параметров. Что позволяет избежать риска в процессе возведения зданий и повысить запас прочности строения.

Расчет фундамента зданий производят на основании:

типа грунта (природный или искусственный);размеров, конструкции и материала фундамента;

Расчет должен учитывать два предельных состояния основания, это:

несущая способность фундамента;деформационные процессы.

Используя калькулятор по расчету несущей способности земляного слоя, можно определить уровень сопротивления почвы вертикальным нагрузкам. Чем крупнее частицы, составляющие основание, тем выше несущие способности базового уровня.

Таблица: Размеры и процентное отношение частиц грунта

Разновидности грунтаРазмеры частиц, ммСодержание частиц в %Глиняныйдо 0.002—Илистый органическийдо 0,01—Илистый неорганическийот 0,002 до 0,05—Песчаный, гравелистыйболее 2от 25Песчаный, крупныйболее 0,5от 50Песчаный, среднийболее 0,25от 50Песчаный, мелкийболее 0,1от 75Песчаный пылеватыйболее 0,1до 75Валунный, глыбовыйболее 200от 50Галечниковый, щебенистыйболее 10от 50Гравийный, дресвяныйболее 2от 50

Определяем несущую способность грунта

Ориентировочную несущую способность грунта можно определить на основе проделанных ранее изысканий. Зная тип грунт на участке под застройку сопоставьте его с данными в нижеприведенной таблице.

Тип почвы	Несущая способность (расчетное сопротивление)	Тип почвы	Несущая способность (расчетное сопротивление
Супесь	От 2 до 3 кгс/см2	Щебенистая почва с пылевато-песчаным заполнителем	6 кгс/см2
Плотная глина	От 4 до 3 кгс/см2	Щебенистая почва с заполнителем из глины	От 4 до 4.5 кгс/см2
Среднеплотная глина	От 3 до 5 кгс/см2	Гравийная почва с песчаным заполнителем	5 кгс/см2
Влагонасыщенная глина	От 1 до 2 кгс/см2	Гравийная почва с заполнителем из глины	От 3.6 до 6 кгс/см2
Пластичная глина	От 2 до 3 кгс/см2	Крупный песок	Среднеплотный — 5, высокоплотный — 6 кгс/см2
Суглинок	От 1.9 до 3 кгс/см2	Средний песок	Среднеплотный — 4, высокоплотный — 5 кгс/см2
Насыпной уплотненный грунт (песок, супеси, глина, суглинок, зола)	От 1.5 до 1.9 кгс/см2	Мелкий песок	Среднеплотный — 3, высокоплотный — кгс/см2
Сухая пылеватая почва	Среднеплотная — 2.5, высокоплотная — 3 кгс/см2	Водонасыщенный песок	Среднеплотный — 2, высокоплотный — 3 кгс/см2
Влажная пылеватая почва	Среднеплотная — 1.5, высокоплотная 2 кгс/см2	Водонасыщенная пылеватая почва	Среднеплотная — 1, высокоплотная — 1.5 кгс/см2

Таблица 1: Расчетное сопротивление разных видов грунтов

Важно! Для последующих расчетов необходимо брать минимальный показатель несущей способности почвы, в таком случае вы обеспечите запас дополнительного сопротивления грунта весу здания
