Как проверить ТЭН на водонагревателе: мультиметром, тестером и без приборов

Признаки и причины неисправности

Первый симптом, указывающий на неисправность элемента — продолжительный нагрев воды. Все узлы и компоненты машинки функционируют по-прежнему, но вода нагревается условно не за 7 минут как раньше, а за 25. Барабан при этом не двигается.

ТЭН в процессе работы расходует не менее полторы тысячи кВтч. Стоит проверить счетчик, возможно, электроэнергии стало потребляться меньше.

Если имеется экран на лицевой панели машинки, то легче обнаружить поломку, так как на нем сразу появляется соответствующий код ошибки.

ТЭН ломается вследствие следующих факторов:

Обрыва либо замыкания детали. Устройство либо не функционирует вообще, либо недолго, ведь компоненты агрегата повреждаются и перегорают.
Выход из строя цепи нагревателя. Агрегату для стирки требуется больше времени или он вовсе зависает.
Неисправности реле. Прибор снабжен датчиком, который отвечает за набор воды. В нормальном состоянии жидкость доходит до требуемого уровня, а затем включается нагреватель. Данный компонент в процессе эксплуатации загрязняется, поэтому его следует регулярно чистить.

ТЭН с накипью

Правила пользования прибором

Перед включением проверяйте наличие воды в бачке. Это предотвратит выход из строя тэнов.
На трубе, подающей воду в бойлер, рекомендуется устанавливать фильтр. Он будет защищать от попадания грязи, и снижать жесткость воды.
В течение года минимум один раз проводите очистку накопителя от накипи.
Периодически следите за работоспособностью защитного анода, меняйте при необходимости.

ПВХ трубы и фитинги для водопровода это залог качественной воды в доме, читайте о преимуществах.

Чтобы вода была вкуснее и полезнее позаботьтесь о фильтрах в частный дом, читайте об этом на https://klimatlab.com/vodosnabzhenie/filtraciya/filtry-dlya-ochistki-vodyv-chastnii-dom.html

Аппараты проточного типа требуют соблюдения нескольких других правил.

Перед включением питания проверьте напор воды. Слабая струя не позволит устройству нормально функционировать.
В случае некомфортной температуры отрегулируйте ее кнопками на корпусе или вращением крана смесителя.
Если местом установки нагревателя является ванная комната, организуйте защиту от брызг.
Горячая вода больше не нужна – обязательно выключите устройство.

Надежность оборудования зависит не только от качества продукции. Важны также: правильная установка, включение и использование техники. Соблюдение рекомендаций, приведенных в статье, значительно увеличит срок бесперебойной работы бойлера.

Какие бывают неисправности у ТЭНов

Вне зависимости от того, в каком нагревательном оборудовании установлены ТЭНы, они, в основном, находятся под воздействием общих причин поломок на греющих элементах:

Обрыв нихромовой нити в спирали из-за перегрева внутри трубки. Чаще всего, перегрев случается из-за большой толщины накипи на поверхности корпуса ТЭНа. При поддержании высоких температур нагрева более 70 °С и плохого качества питьевой воды по солям жесткости (Ca и Mg). К аналогичному дефекту приводит также низкое качество изготовления трубчатых нагревателей.

Перегорания элемента из-за неотцентрированной спирали, если она касается защитного корпуса. При этом дефекте и при отсутствии заземления УЗО, возникает большая вероятность получения удара электрическим током пользователем.

Укороченная спираль ТЭНа создает большую греющую мощность. Если она оказывается выше допустимой для данного типа оборудования, то будет постоянно срабатывать защитный автомат, спираль расплавиться и ТЭН выйдет из строя.

Проверка тэна водонагревателя

Трубчатый электронагревательный элемент можно проверить разными способами.

Проверка тэна водонагревателя без тестера

Проводят визуальный осмотр. Деталь вынимают, смотрят есть ли на ней накипь или какие-либо повреждения. При диагностике тэна от известкового налета, ржавчины, грязи очищают места, куда крепят щупы мультимера. Скопившиеся отложения можно устранить, подержав нагреватель 5-6 часов в растворе лимонной кислоты. Если элемент сильно загрязнен или контакты резьбовых клемм недостаточно зафиксированы, они подгорят. Зачищают металл в местах подсоединения щупов. Нужно уметь правильно снимать неисправный тэн и устанавливать новый.

Использование мультиметра

Перед тем как мультиметром проверить тэн водонагревателя на исправность, надо в техническом паспорте посмотреть номинальное значение его мощности. Прежде чем начать тестирование из розетки вытаскивают вилку. Надо, чтобы к выводам электронагревателя можно было подступиться. Иногда удобнее работать с полностью извлеченным тэном. От него отсоединяют провода. Смотрят нет ли на нем каких-либо повреждений, выпуклостей и трещин. Тестер переключают в режим измерения сопротивления. Имеющийся на нем регулятор, ставят на 200 Ом. Щупы мультиметра подсоединяют к выводным контактам электронагревателя.

После того как водонагреватель проверят мультиметром, проверяют корпус на пробой, переведя тестер в режим просмотра зуммера. Один щуп подсоединяют к корпусу либо клемме заземления, другой – тэну. Если прибор подает звуки, притрагиваться к включенному водонагревателю нельзя.

При абсолютно исправной технике на экране появится значение сопротивления, которое заранее рассчитывают по формуле R=U*U/P.

В ней U – постоянная величина равная 220 вольтам. P – мощность бойлера, указанная в инструкции по эксплуатации. Ее можно найти на наклейке, приклеенной на обратной стороне или в нижней части прибора.

Если трубчатый электронагреватель не имеет никаких повреждений, стоит проверить линию электрического питания техники и провод.

Поломка терморегулятора приводит к тому, что тэн отключается раньше, и вода не нагревается до положенной температуры. Для тестирования регулятора его извлекают, все провода отсоединяют. Мультиметр ставят на режим прозванивания, к каждой из клемм прикасаются щупами. Если контакт есть, работоспособность проверяют тестером с подсоединенными клеммами, опуская стержень регулятора в максимально горячую воду. Как только будет достигнут предельный нагрев, должен раздастся своеобразный щелчок, который укажет на то, что термодатчик регулятора разомкнул контакты цепи. Вода остынет, и он восстановит электросхему. Контакты реле замкнутся, о чем можно будет судить по опять раздавшемуся щелчку. Если такое произойдет, значит терморегулятор находится в исправном состоянии.

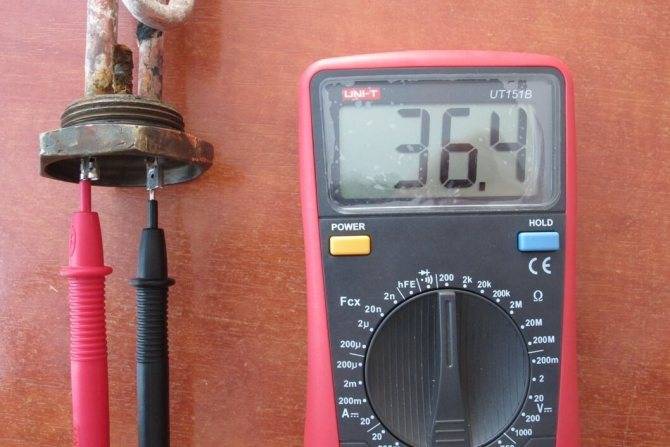

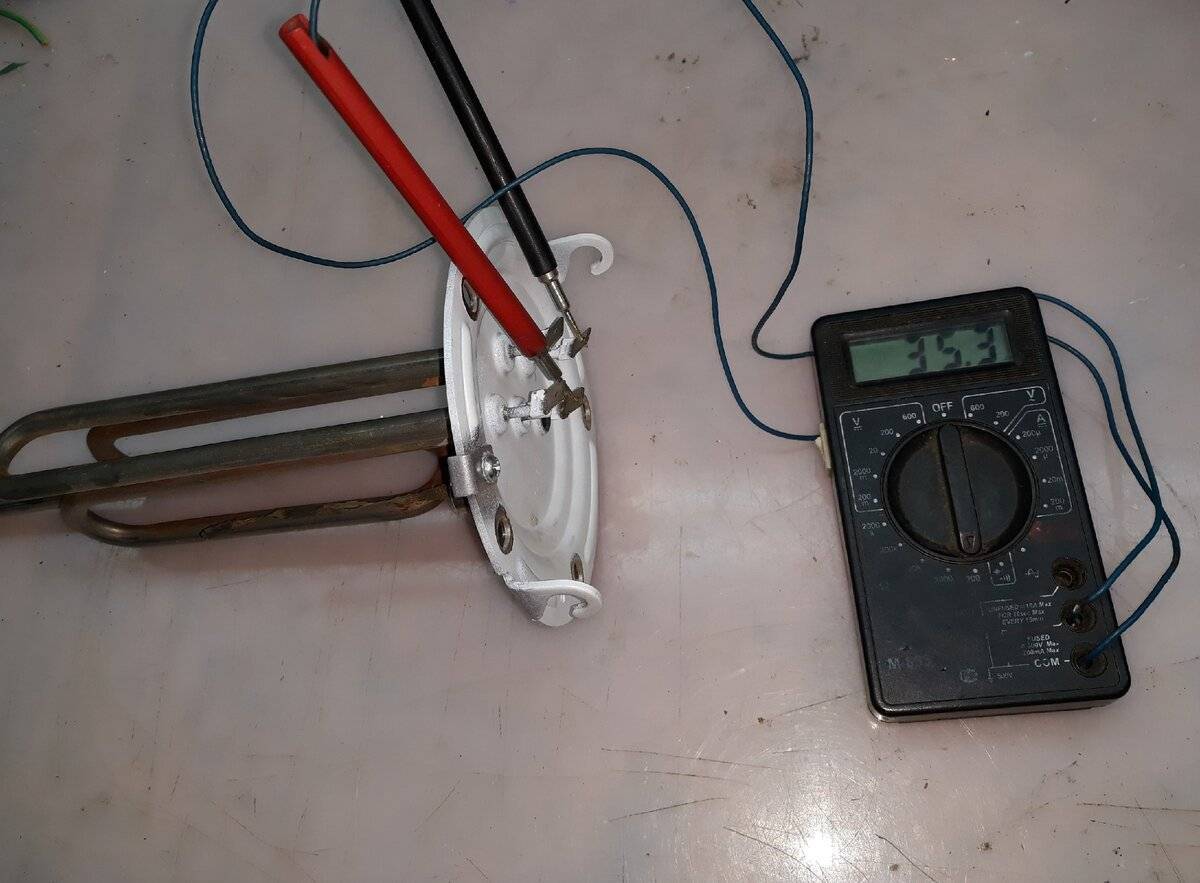

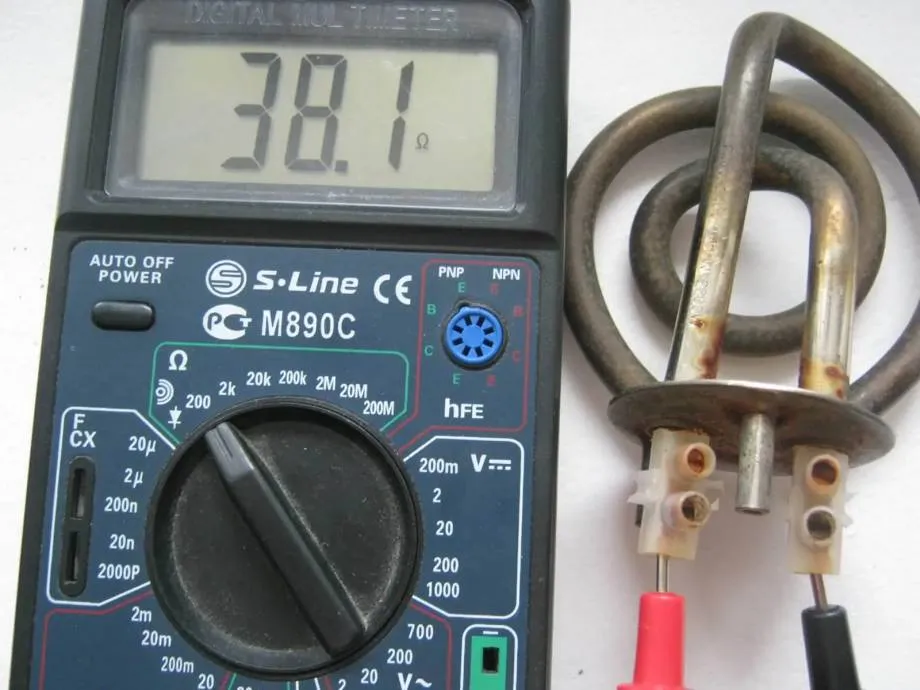

Мультиметром проверяют мощность тэна

Прозвон с помощью мегомметра

При утечке тока на корпус оборудования прозвонить можно только мегомметром – прибором, который измеряет сопротивление изоляции. С его помощью можно убедиться в том, что изоляционный материал еще целый, в также произвести точные замеры. Со временем изоляция стареет, утечка тока увеличивается. Это грозит серьезными последствиями. Мегомметр выставляют на 500 В. Одну клемму подключают к контакту нагревательного элемента, другую – к корпусу. Если прибор показывает выше 0.5 МОм, водонагреватель рабочий.

Авометром

Авометр – это комбинированный измерительный прибор, предназначенный для измерения постоянного тока, напряжения и сопротивления. Для проверки исправности тэна с помощью авометра бойлер отключают от сети. Снимают защитную крышку. Отсоединяют провода, которые идут к нагревательному элементу. Клеммы тэна присоединяют к прибору, записывают показания, сверяют их с тем, которые указаны в техпаспорте.

Проверка контрольной лампочкой

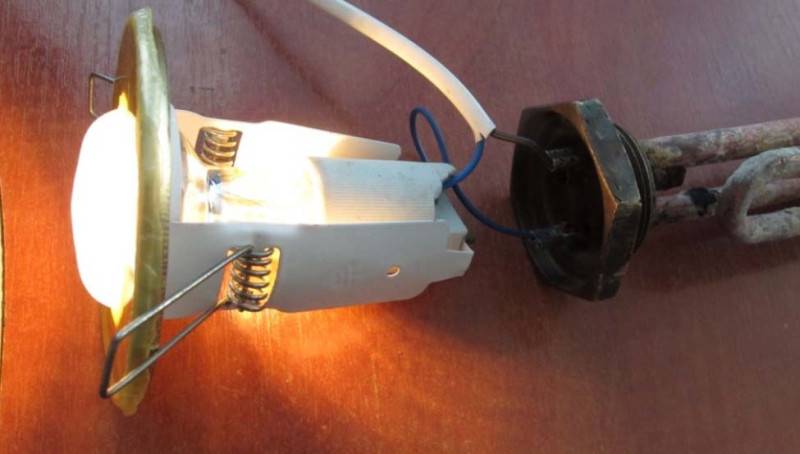

Если нет тестера можно воспользоваться контрольной лампой. К одному контакту подсоединяют ноль от сети, другому – фазу, пропущенную через провод лампочки. Если она загорится, обрыва нет, цепь исправна.

Для проверки можно использовать контрольную лампочку

И немного о секретах…

Вы когда-нибудь испытывали невыносимые боли в суставах? И Вы не понаслышке знаете, что такое:

невозможность легко и комфортно передвигаться;
дискомфорт при подъемах и спусках по лестнице;
неприятный хруст, щелканье не по собственному желанию;
боль во время или после физических упражнений;
воспаление в области суставов и припухлости;
беспричинные и порой невыносимые ноющие боли в суставах…

А теперь ответьте на вопрос: вас это устраивает? Разве такую боль можно терпеть? А сколько денег вы уже «слили» на неэффективное лечение? Правильно — пора с этим кончать! Согласны? Именно поэтому мы решили опубликовать эксклюзивное интервью с профессором Дикулем , в котором он раскрыл секреты избавления от болей в суставах, артритов и артрозов.

Внимание, только СЕГОДНЯ!

Особенности проверки

Прежде чем проверять исправность ТЭНа, необходимо рассчитать его сопротивление, воспользовавшись для этого формулой R=U2/P. Буквы в ней означают:

R – сопротивление электронагревателя.
U – величина подаваемого напряжения.
P – мощность прибора, обозначенная на его корпусе.

Знать величину сопротивления необходимо, чтобы сравнить с ней результаты, полученные при тестировании.

Рассчитав ее по приведенной формуле, можно переходить непосредственно к диагностике. Проверка ТЭНа выполняется в следующем порядке:

Отсоединить шнур прибора от электропитания.
Переключатель тестера поставить в диапазон сопротивления, в котором находится полученный при расчете показатель.
Приложить щупы мультиметра к корпусу бытового прибора и по очереди – к выходным контактам нагревателя.
Расшифруйте показания на табло мультиметра. Если тестер показывает сопротивление, равное полученному при расчетах – ТЭН исправен. Цифра «0» свидетельствует о замыкании расположенной внутри элемента спирали. Цифра «1» или бесконечность означает, что спираль оборвана.

Подробно весь процесс на видео:

Эта процедура тоже выполняется с помощью мультиметра таким образом:

Регулятором на панели тестера установить измеритель в режим зуммера.
Прикоснуться щупами к корпусу и по очереди – ко всем контактам электронагревателя.

Если при соприкосновении щупов с клеммами прибор издает сигналы на высокой частоте, это говорит о том, что электричество «пробивает» на корпус. Дотрагиваться до такого прибора, если он подключен к сети, нельзя, иначе возможен сильный удар электротоком.

Как проверить ТЭН?

ТЭН состоит одной или нескольких спиралей, обладающих высоким омическим сопротивлением, помещенной внутрь металлической трубки. Для проверки ТЭНа выполняется замер сопротивления устройства.

Перед выполнением проверки необходимо выполнить расчет сопротивления элемента. Для этого определяется мощность прибора она указана на корпусе нагревателя.

Сопротивление определяется как R=U2/P.

Как проверить ТЭН мультиметром

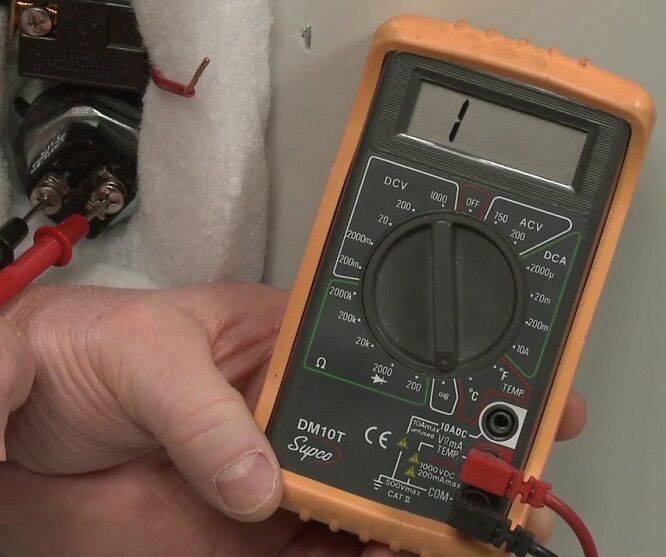

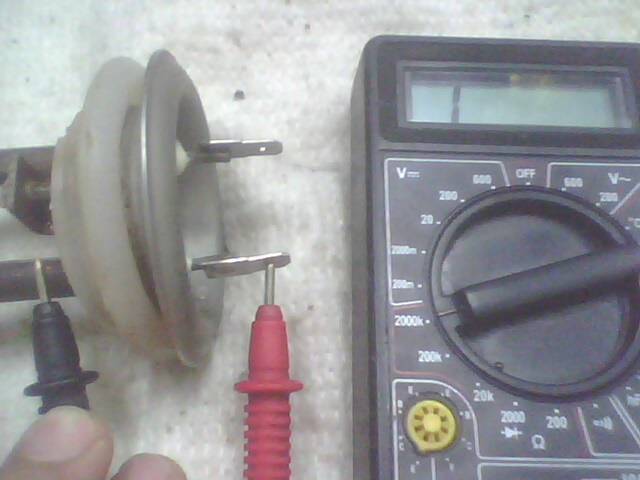

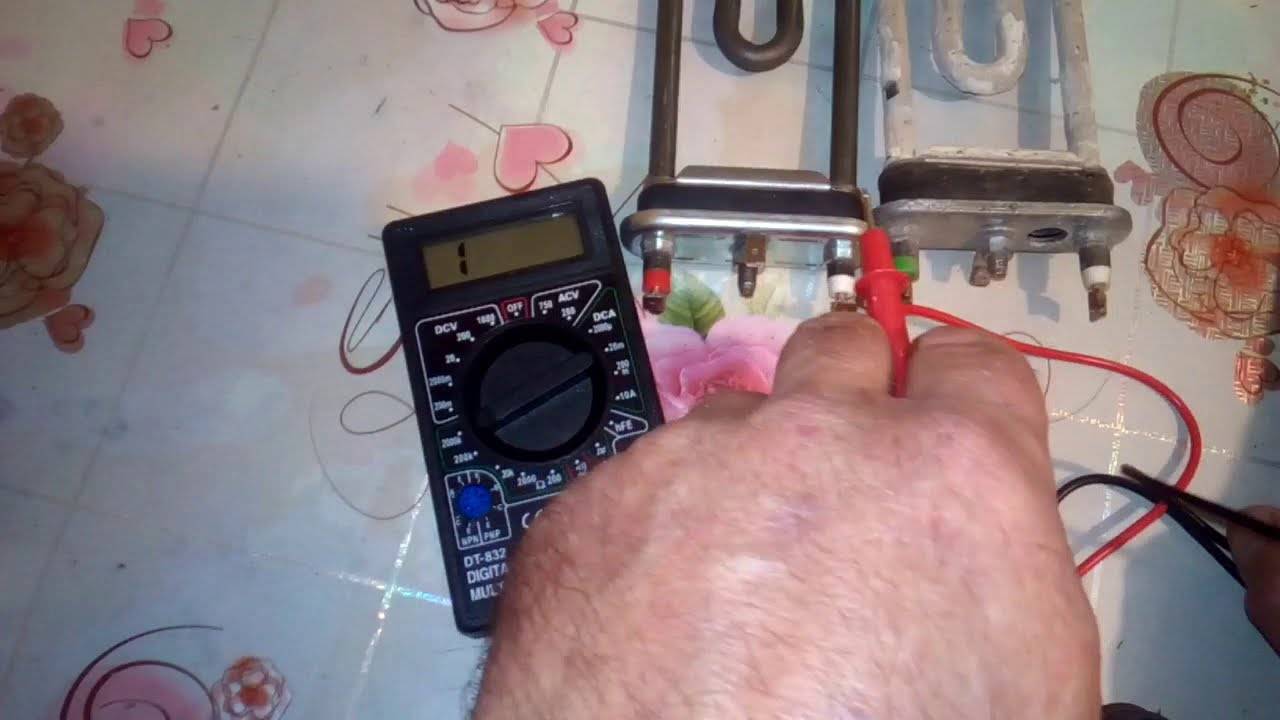

Рис: показание мультиметра «1» ТЭН в обрыве

Перед началом проверки питающие концы должны быть откинуты от нагревательного элемента.

Переключатель мультиметра переводится в диапазон измеряемого сопротивления.
Щупами прибора необходимо коснуться контактов ТЭНа, если нагреватель в исправном состоянии, на табло прибора будет показано сопротивление близкое по значению к расчетному.

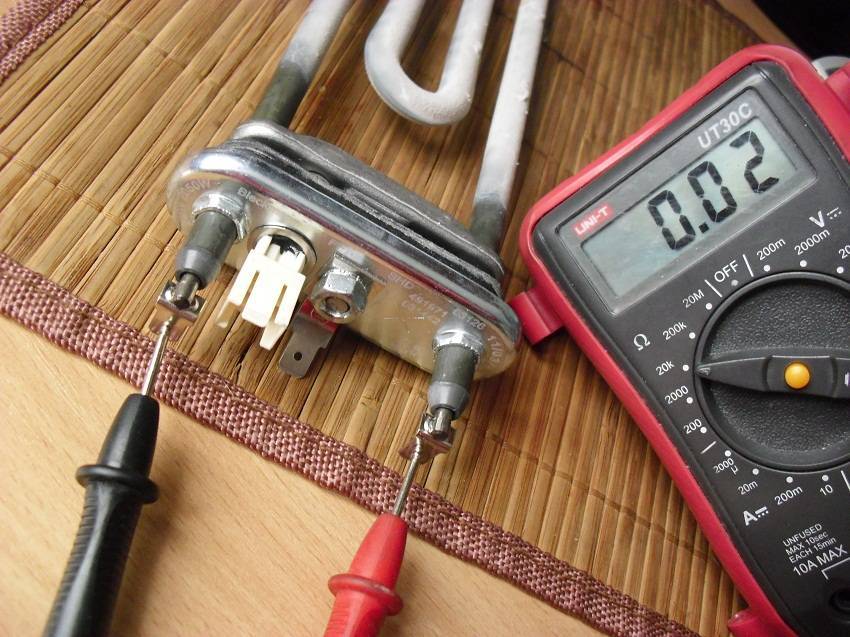

Если на табло «0», внутри ТЭНа короткое замыкание.
В случае если на табло «1» обрыв спирали ТЭНа, если нагревательный элемент замерить стрелочным тестером он покажет «бесконечность».

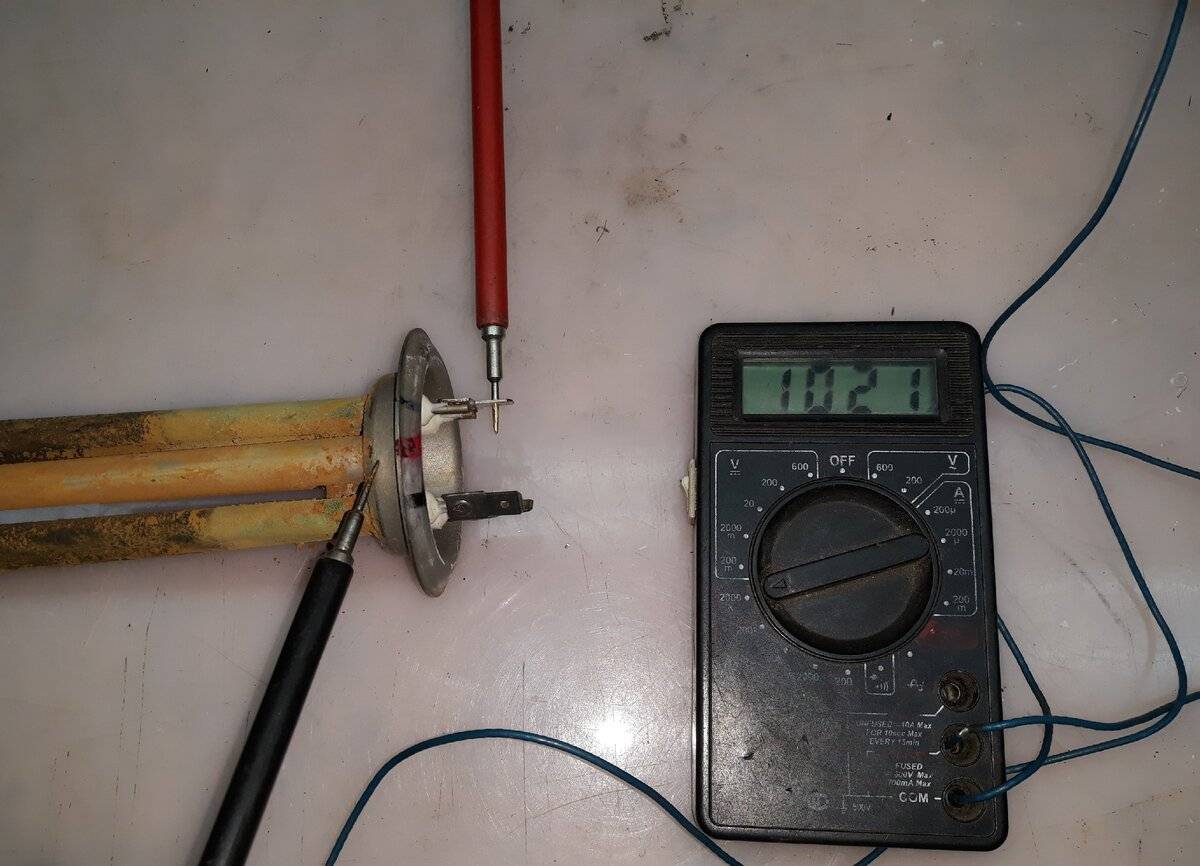

После проверки ТЭНа на целостность необходимо проверить его на замыкание «на Землю» или по-другому на электрический пробой, на корпус.

Переключатель мультиметра ставится на прозвонку «зуммер», щупом прибора поочередно касаемся выводов ТЭН, «зуммер» должен молчать, если прибор запищал, нагревательный элемент замыкает на корпус.

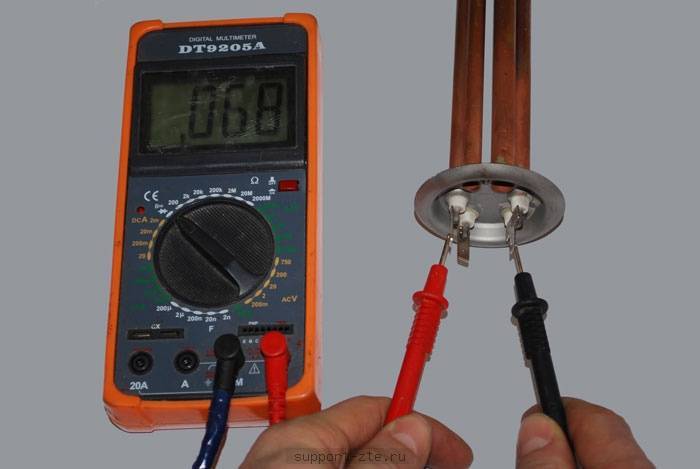

Как проверить ТЭН водонагревателя

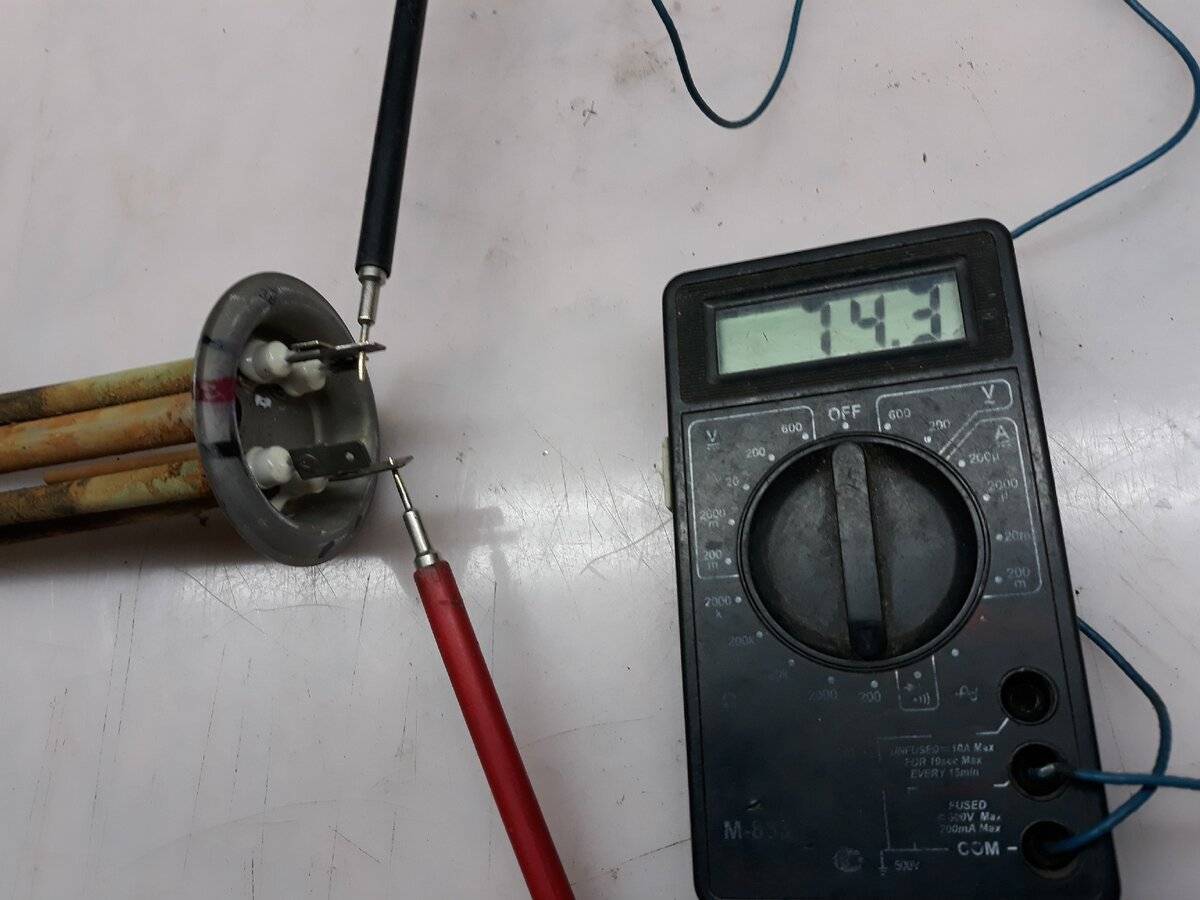

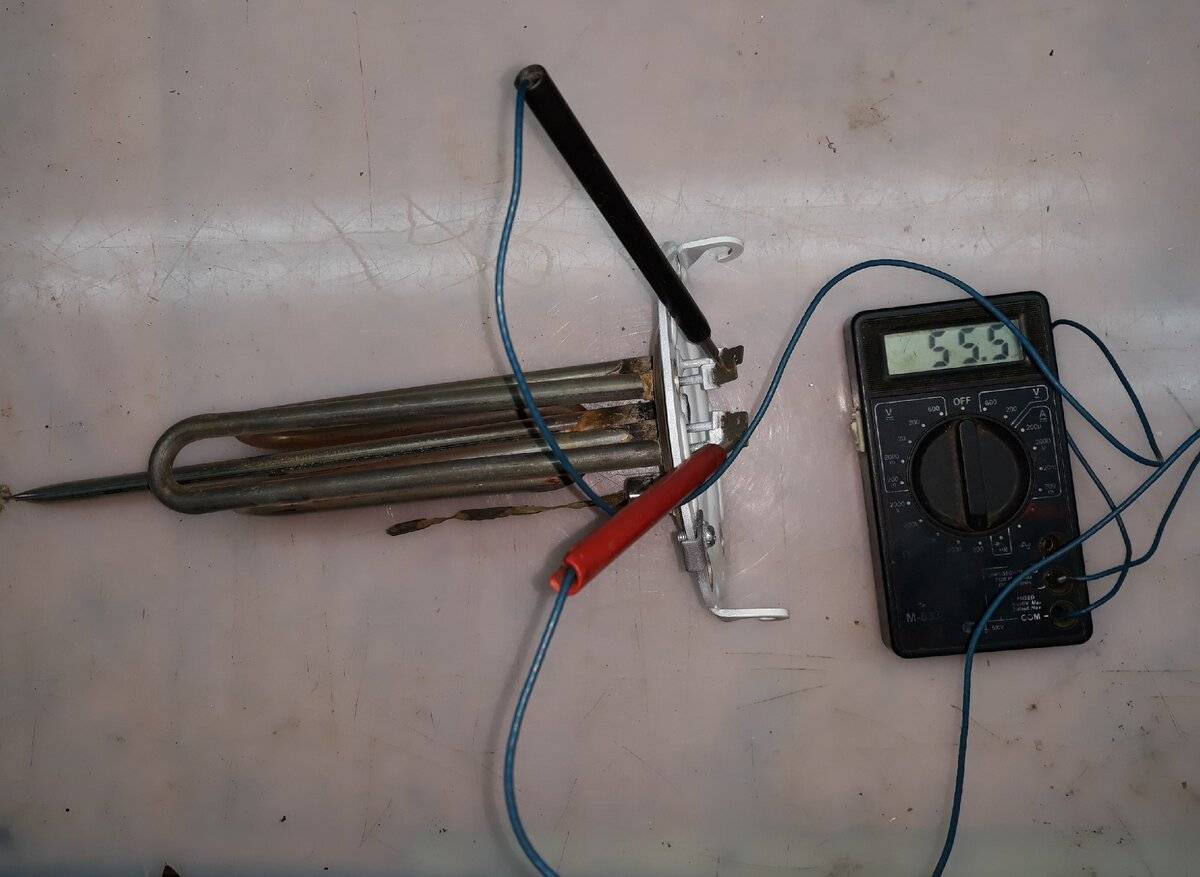

Рис: ТЭН рабочий

Токоподводящие провода необходимо отсоединить от ТЭНа водонагревателя.
Переключатель мультиметра ставится в диапазон измерения сопротивления. Измерение сопротивления зависит от мощности и рабочего потребляемого тока нагревателя.
Чем выше показания мощности нагревательного элемента, тем выше потребляемый рабочий ток и меньше значение сопротивления. значение мощности ТЭНа будет в пределах 20…60 Ом.
Аналогично измеряется значение сопротивления терморегулятора. Кроме того, в конструкции термостата предусмотрено наличие тепловой защиты, при перегреве элемента происходит выбивание устройства из сети.
В том случае если мультиметр показывает «обрыв», то на табло прибора в левой его части будет показана «1» не нужно спешить с выводом, нужно нажать на кнопку (блинкер) предохранительного устройства, термостат вернется в свое рабочее состояние и только тогда нужно продолжить измерение.
Измерение сопротивления ТЭНа водонагревателя можно проводить в нескольких диапазонах, поочередно переводя переключатель прибора, нужно только помнить, что чем выше значение сопротивления, например, 2000к тем чувствительнее реагирует прибор, нельзя касаться щупов мультиметра руками, он покажет сопротивление человеческого тела.
Ориентировочно мультиметр должен показывать при рабочем состояние элемента 0,37 или 0,71 Ом, сдвоенный ТЭН на одном фланце.

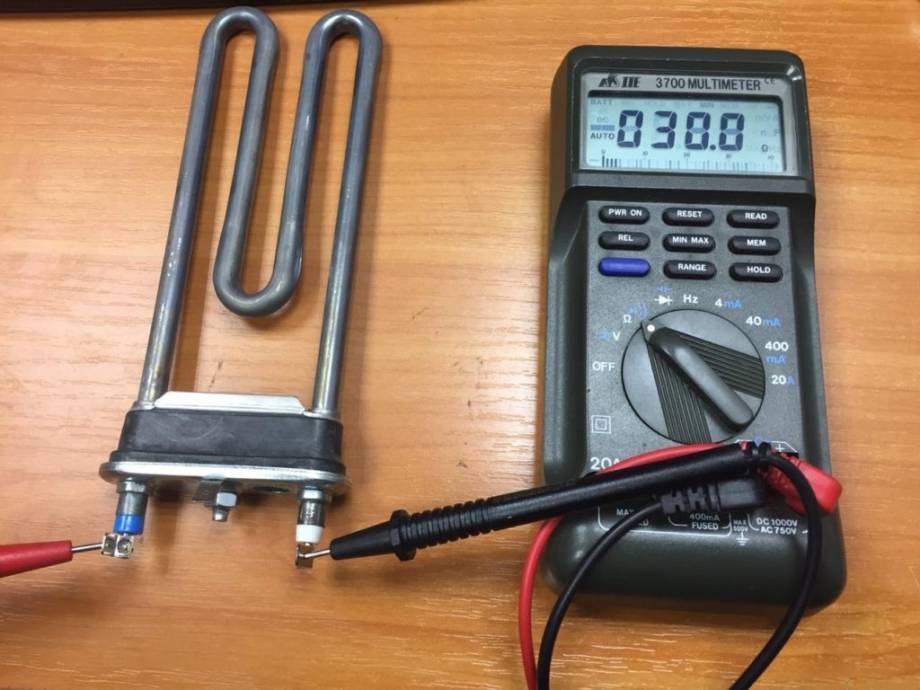

Как проверить ТЭН стиральной машины

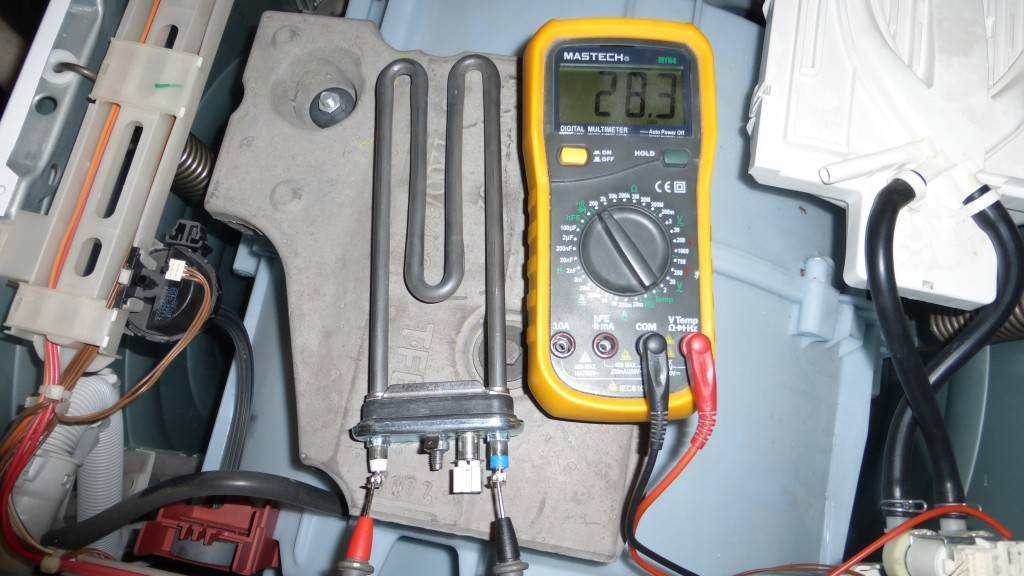

Рис: заднее расположение ТЭНа в стиральной машине

Проверка рабочего состояния ТЭНа стиральной машины выполняется несколькими способами.

Визуальный – когда очень не хочется разбирать стиральную машину, при включении машины на максимальный температурный режим, надо посмотреть рабочее состояние электросчетчика, увеличение скорости подсчета ваших кВт, означает целостное состояние нагревательного элемента.
Но, вполне возможно, что ТЭН целый, а не работает управление включения нагревателя, в этом случае необходимо вскрыть стиральную машину и проверить нагреватель на целостность.

Обычно ТЭН расположен снизу под баком машины, за ее задней крышкой, в некоторых моделях ТЭН может находиться за передней панелью, чтобы до него добраться необходимо снять резиновую манжету с люка машины. Если машина с вертикальной установкой барабана, то ТЭН может устанавливаться за одной из боковых стенок корпуса.

Нагреватель представляет собой овальный фланец с тремя выводами крайние это фаза и нулевой вывод в центре – заземление от него отходит заземляющий желтый с зеленой полосой провод.

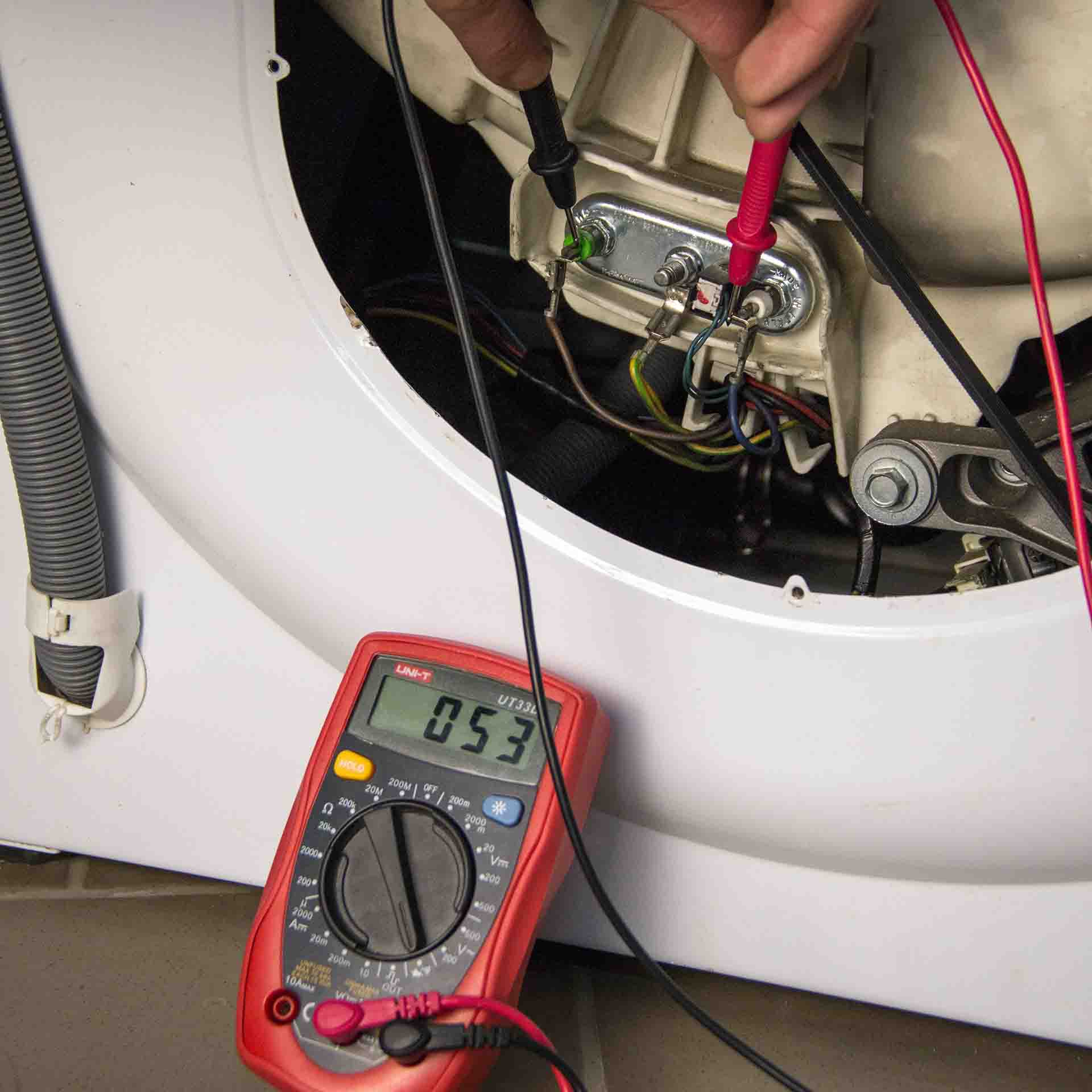

От контактов ТЭНа отсоединяются провода, нагреватель замеряется мультиметром в режиме измерения сопротивления, если нагревательный элемент в рабочем состоянии, то прибор покажет ориентировочно 25 – 60 Ом.

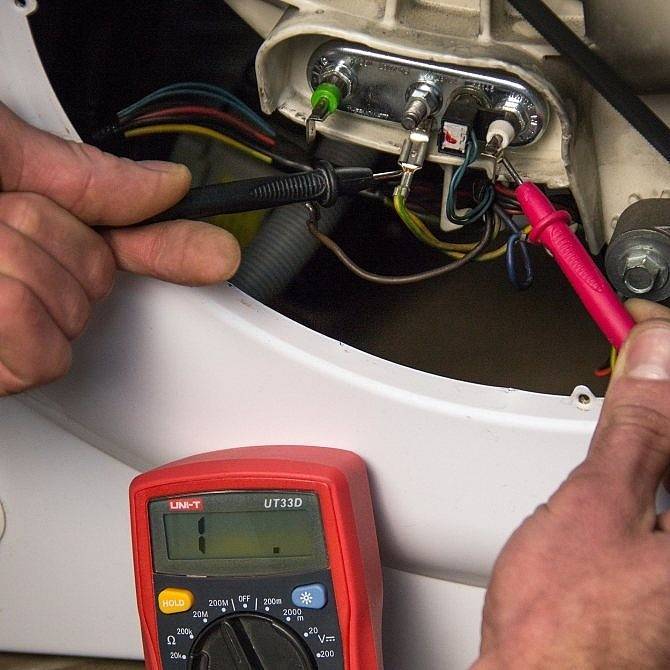

Если в левой части табло прибора показана «1» ТЭН неисправен и находится в «обрыве». Если ТЭН целый проверяем его на «утечку» переключатель прибора ставиться в диапазон мОм и заменяется сопротивление между корпусом ТЭНа и его выводами.

Простые расчеты

Перед тем, как прозвонить ТЭН водонагревателя, необходимо узнать его сопротивление. Иногда такую информацию можно найти в техническом паспорте изделия. Но в большинстве случаев там указывается лишь мощность. Но нам и этого будет достаточно. И допустим, что наш ТЭН имеет 1 кВт мощности.

Можно сначала найти силу тока (I=P/U), проходящего через нагреватель, при таких параметрах. А потом использовать такую формулу: R=U/I. Но я предлагаю более простой вариант: R=U²/P. В этом случае остается сразу подставить уже известные значения.

220² / 1000 = 4840 / 1000 = 4,84 Ом

Сопротивление ТЭНа можно найти, если сетевое напряжение возвести в квадрат и поделить на паспортную мощность прибора. И в нашем случае получается 4,85 Ом (округляем).

Как проверить ТЭН мультиметром и без тестера

Популярной неисправностью бытовой техники и обогревателей является выход из строя нагревательного элемента. Если у вас дома стиральная машина не греет воду при стирке либо не нагревается спираль утюга, обязательно нужно прозвонить данный элемент цепи тестером. В этой статье мы расскажем, как проверить ТЭН мультиметром в домашних условиях, а также предоставим несколько полезных видео инструкций по теме.

Технология проверки

Первым делом рассмотрим, как выполняется прозвонка нагревательного элемента, после чего больше углубимся в практически моменты, связанные с ремонтом бытовой техники. Итак, проверить ТЭН можно по следующей схеме:

Рассчитайте сопротивление нагревателя. Для этого используйте формулу: R=U2/P, где U – напряжение в сети (220 вольт), а P – номинальная мощность ТЭНа, которую можно найти в паспорте прибора.
Далее обязательно отключите от электросети проверяемое устройство, доберитесь до нагревательного элемента и отсоедините от него провода.
Включите мультиметр в режим измерения сопротивления (диапазон 200 Ом) и прикоснитесь щупами к выводам, как показано на фото ниже:

Значение на табло примерно такое же, как и расчетное, что свидетельствует о работоспособности ТЭНа.
Отображается «0», что означает замыкание, потребуется замена.
Отображается «1» или бесконечность – произошел обрыв в цепи, нагреватель нужно заменить.

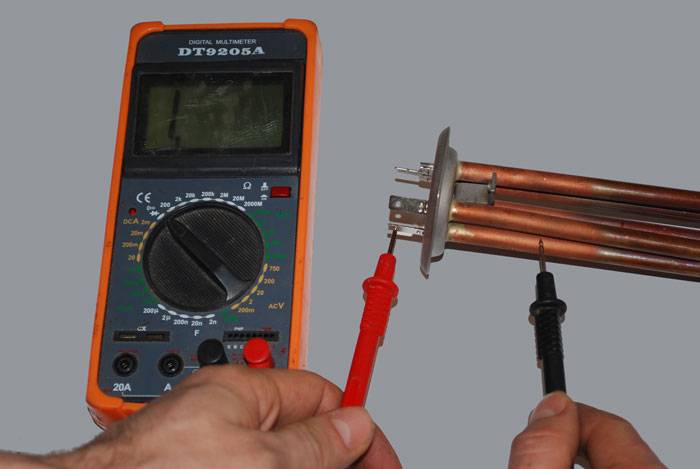

Также нужно проверить ТЭН на пробой (утечку тока) с помощью мультиметра. Для этого переводим прибор в режим зуммера, одним щупом дотрагиваемся до вывода, а другим до корпуса нагревательного элемента, как показано на фото ниже:

Зуммер запищал – пробой есть, а это значит, что без замены детали не обойтись.

Также желательно проверить сопротивление изоляции ТЭН мегаомметром. Для этого нужно включить его в диапазон измерений «500 В». Одним щупом дотрагиваетесь до контакта нагревателя, вторым до корпуса электроприбора. Нормальным считается сопротивление изоляции более 0,5 МОм.

Более подробно узнать о том, как проверить ТЭН мегаомметром и мультиметром, вы можете, просмотрев данные видео:

Работа мастера

Схема прозвонки

Кстати, также, перед тем как осуществлять прозвонку, нужно визуально проверить состояние нагревательного элемента. Для этого удалите с ТЭНа накипь и осмотрите поверхность на предмет вздутий, трещин и остальных механических повреждений. Если такие есть, деталь подлежит замене.

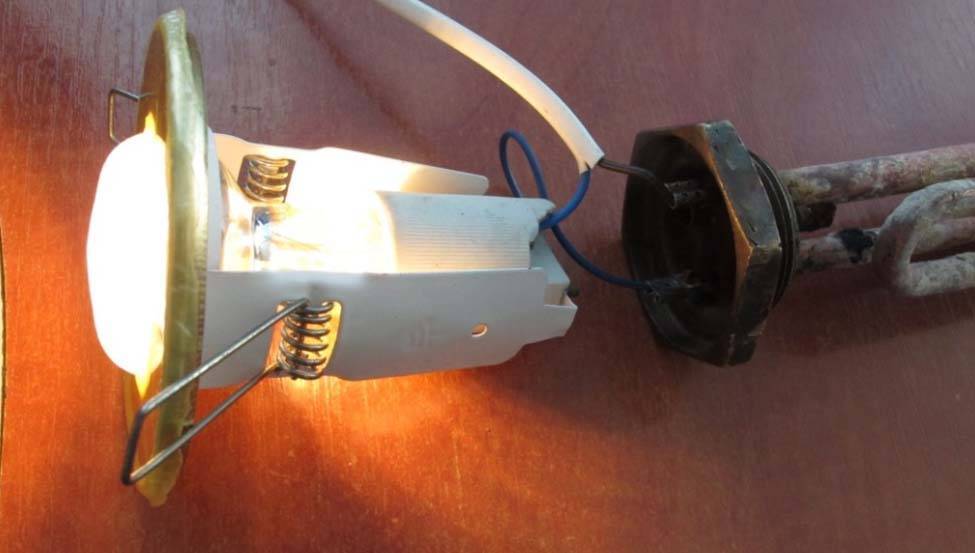

Еще один способ проверить нагреватель на обрыв – использовать контрольную лампу электрика. Для этого на один контакт ТЭНа подается ноль от сети, а на второй фаза через эту лампу. Если лампочка горит, значит обрыва нет. Сделать контрольную лампу сможет любой желающий из подручных средств, об этом мы подробно написали в статье, на которую сослались.

Вот, собственно, и все способы проверки целостности ТЭНа. Как вы видите, в некоторых случаях можно проверить нагревательный элемент даже без мультиметра. Ниже мы рассмотрим видео, в которых доходчиво объясняется, как прозвонить нагреватель стиральной машины, бойлера, посудомойки, чайника и других электроприборов, применяемых в быту.

Наглядные видеоуроки

Если бойлер не греет воду или же выбивает УЗО при его включении, проверить ТЭН водонагревателя можно следующим образом:

Проверяем исправность нагревателя в бойлере

Причина, по которой водонагреватель может биться током

Если же вы хотите прозвонить ТЭН стиральной машины, перед этим придется добраться до него. Вся инструкция предоставлена пошагово в этом видео:

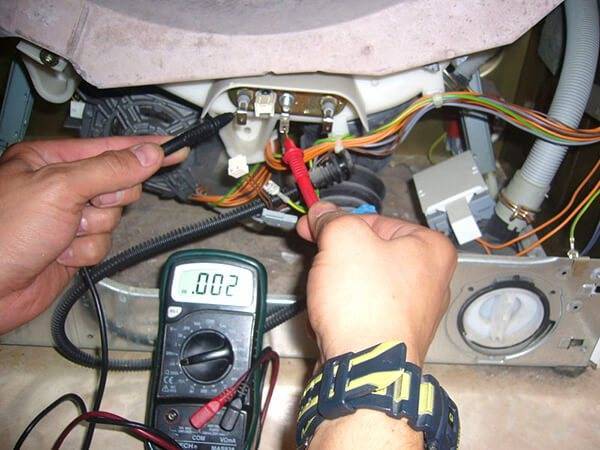

Разбираем корпус стиральной машины и прозваниваем ТЭН

https://youtube.com/watch?v=5oV3E7b08Xc

Чтобы проверить утюг мультиметром, достаточно разобрать корпус и дотронуться щупами до выводов, как показано здесь:

Ремонтируем утюг

https://youtube.com/watch?v=KnTYT_qWeXA

Что касается чайника, его прозвонить можно по следующей методике:

Ремонт электрочайника своими руками

https://youtube.com/watch?v=KC7cdowo8P0

Аналогичным образом можно выполнить проверку исправности нагревательного элемента в посудомоечной машине, обогревателе (к примеру, в спирали тепловой пушки) или другом бытовом электроприборе. Надеемся, наши инструкции вам помогли и теперь понятно, как проверить ТЭН мультиметром в домашних условиях!

Особенности проверки

R – сопротивление электронагревателя.
U – величина подаваемого напряжения.
P – мощность прибора, обозначенная на его корпусе.

Знать величину сопротивления необходимо, чтобы сравнить с ней результаты, полученные при тестировании.

Отсоединить шнур прибора от электропитания.
Переключатель тестера поставить в диапазон сопротивления, в котором находится полученный при расчете показатель.
Приложить щупы мультиметра к корпусу бытового прибора и по очереди – к выходным контактам нагревателя.
Расшифруйте показания на табло мультиметра. Если тестер показывает сопротивление, равное полученному при расчетах – ТЭН исправен. Цифра «0» свидетельствует о замыкании расположенной внутри элемента спирали. Цифра «1» или бесконечность означает, что спираль оборвана.

Подробно весь процесс на видео:

Эта процедура тоже выполняется с помощью мультиметра таким образом:

Регулятором на панели тестера установить измеритель в режим зуммера.
Прикоснуться щупами к корпусу и по очереди – ко всем контактам электронагревателя.

Модели мультиметров

Электронная модель мультиметра с функцией поиска проводки в стене и аудиосигналом Узнавать сопротивление ТЭНа принято посредством мультиметров. Можно встретить цифровые и аналоговые приборы. Они используются для схожих целей, но принцип функционирования различается. Независимо от варианта, выбранного для проверки нагревателя, перед его использованием нужно убедиться в отсутствии нарушения целостности (в том числе, повреждений изоляционного покрытия) проводов, ведущих от щупов к проверяемому аппарату.

Цифровые

При приобретении нового измерительного прибора предпочтительно выбирать модели этой группы. Конструкция включает контроллер, интегральную схему и экран, на котором отображается результат измерения. По точности показаний эти изделия превосходят аналоговые. Она не определяется настройкой нулевого значения или уровнем разряда аккумулятора – пользователь просто получает численные данные. Некоторые изделия оборудованы дополнительным функционалом – с их помощью можно узнать, где спрятана проводка в толще стены, протестировать радиодетали. Если тестирование ТЭНов является частью профессиональной деятельности, рекомендуется приобрести прибор, снабженный сигнализатором. Целостность электроцепи при работе с ним детектируется посредством аудиосигнала.

Стрелочные

Аналоговый мультиметр требует осторожного обращения со щупами, чтобы не вывести прибор из строя Такие устройства напрямую подключаются к объекту тестирования. Радиоэлементы превращают сигнал в электроток, перемещающий помещенную в магнитное поле указательную стрелку

Работа с прибором требует строгого соблюдения полярности. При ошибке указатель движется в противоположную сторону до встречи с ограничителем, и при значительном по модулю значении сигнала мультиметр может выйти из строя. Если такую ошибку допустить при обращении с цифровым прибором, он уведомит об этом пользователя знаком «минус» на дисплее перед численным значением измеряемого параметра.

Как определить сопротивление ТЭН мультиметром

Последним этапом проверки мультиметром трубчатых электронагревателей бытовой техники, будь то утюг, чайник, водонагреватель или стиральная машина, является измерение сопротивления. Только после этого вы наверняка решите является ли ТЭН причиной неисправности бытовой техники или нет.

1. Обесточиваем электроприбор — выключаем из розетки

2. Разбираем, чтобы добраться до контактов

3. Отключаем от его контактов провода (обязательно необходимо прозвонить на утечку – описано выше)

4. Выставляем на мультиметре режим проверки сопротивления (для бытового оборудования достаточно диапазона до 100 Ом)

5. Подсоединяем щупы мультиметра к контактным стержням или клеммам ТЭНа, каждый к своему

6. Возможные результаты:

— «1», ТЭН неисправен, обрыв внутреннего токопроводящего стержня, пружины или нити.

— «0» или близкое к этому значение, говорит о коротком замыкании внутри ТЭНа. Электрический ток не проходит через весь нагреватель как положено, а протекает напрямую между контактами, например, через проводник с малым сопротивлением (через материал трубки, наполнитель, воду и т.д.)

— Показывает какую-то величину отличную от «0» и «1». Это и есть значение внутреннего электрического сопротивления ТЭН, значит он исправен. Осталось определить его мощность, достаточно ли её для нагрева. Как видите, замер внутреннего удельного сопротивления трубчатого электронагревателя практически точь в точь соответствует режиму прозвонки. А почему это так и какая между ними разница, обязательно прочитайте в нашей статье – «Как прозванивать мультиметром».
