Проверка исправности лампы дневного света и дросселя

Как прозвонить лампочку мультиметром в домашних условиях?

Визуальный осмотр не всегда позволяет качественно оценить состояние электрической лампы накаливания, даже при целой спирали внутренняя цепь может быть оборвана. Поэтому лучше довериться приборам, которые при правильном использовании безошибочно укажут на неисправность. Рассмотрим, как проверить лампочку накаливания мультиметром.

Бытовые лампы накаливания на 220 вольт для освещения помещений имеют два самых распространенных стандарта цоколей и патронов под них – Е14 и Е25, цифры указывают на диаметр резьбового соединения. Проще всего, на первый взгляд, лампу с целой спиралью вкрутить в патрон другого заведомо исправного осветительного прибора и убедиться в том, что она работает. Но не всегда на месте есть светильник с подходящим патроном, тем более исправным. Поэтому используются мультиметры, эти приборы малогабаритные, легкие, просты в обращении, даже дилетант сможет работать с ним в режиме прозвонки.

Установка прибора в режим прозвонки

Термин «прозвонка» подразумевает проверку электрической цепи на целостность, наличие контакта. В каждом современном мультиметре есть такой режим, классическое расположение органов управления на приборах, это пакетный переключатель в центре корпуса, под жидкокристаллическим дисплеем. Его поворотом устанавливаются нужные режимы, на корпусе по кругу указаны их буквенные и символические обозначения, которые специалисты хорошо понимают, в нашем случае это знак диода или зуммера.

Примеры мест расположения символов прозвонки на разных мультиметрах

Кроме положения переключателя надо правильно подключить контактные измерительные щупы. Выше на правом снимке это отчетливо видно – в правом нижнем углу мультиметра черный щуп вставляется в самое нижнее отверстие со знаком заземления и буквами «СОМ». Красный вставляется в разъем выше с обозначением «VΩmA».

После установки органов управления в нужное положение можно проводить тестирование, прозвонку, но перед этим убедитесь, что прибор работает. Замкните металлические наконечники красного и черного щупа, при исправном приборе услышите характерный тон зуммера.

На экране высветятся нули, это означает, что в электроцепи нет обрыва или сопротивления, при размыкании цепи на дисплее установится «1».

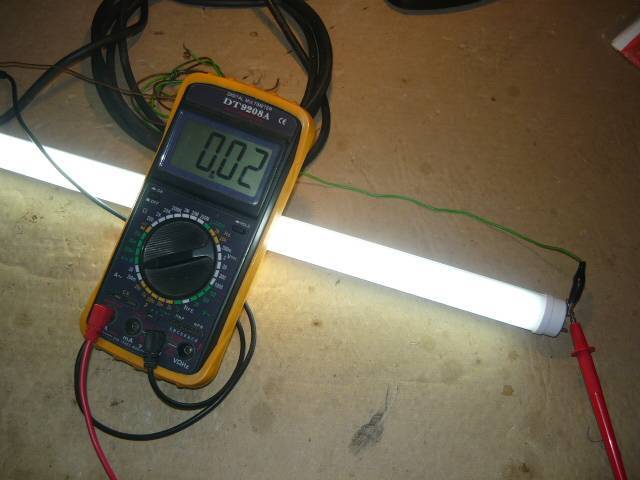

Проверка лампы

Приставьте наконечник одного щупа к центральному контакту лампы, второй к резьбе цоколя, при исправной лампе услышите, как работает зуммер, на дисплее отобразятся цифры от 3 до 200. Значение сопротивления спирали в Ω (Ом) зависит от материала и длины спирали. Для надежности перед тестированием зачистите места прикосновения щупов надфилем, они имеют свойство окисляться.

Таким способом можно не только проверить лампочки на исправность, но и определить приблизительно потребляемую мощность. Если по какой-либо причине надпись с номиналом на стеклянной колбе отсутствует, для точности измерений поставьте прибор в режим измерения 200 Ом.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

1. Полном отсутствии включения.
2. Кратковременных мерцаниях лампы с дальнейшим включением.
3. Продолжительном мерцании без дальнейшего включения.
4. Гудении.
5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются. Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками. Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой. Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась). Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

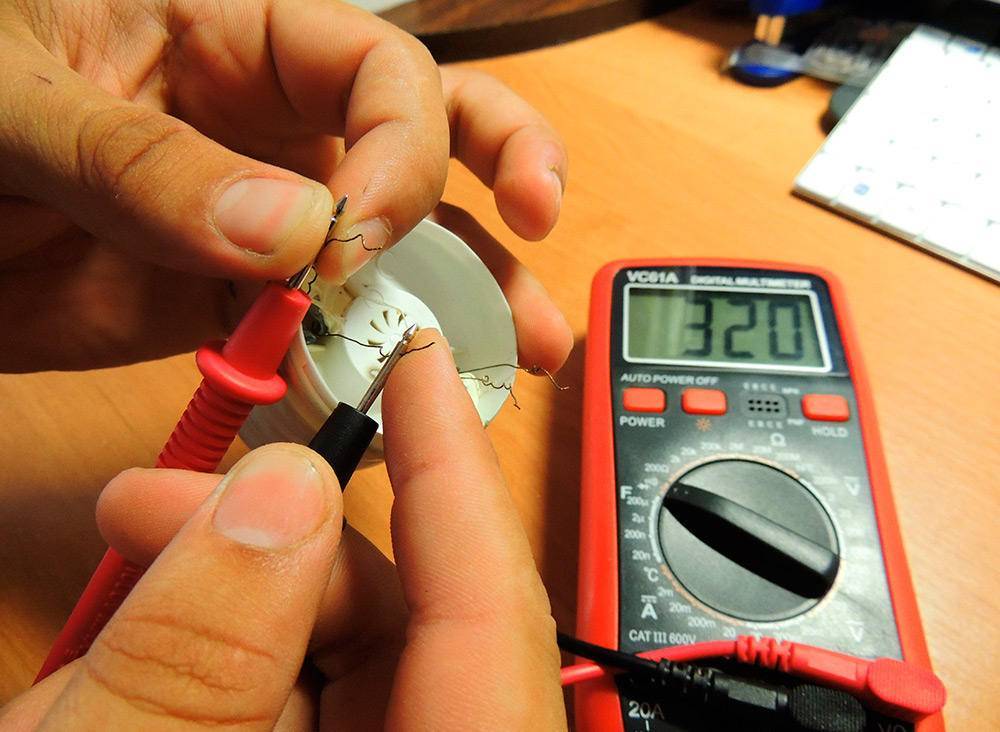

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях. Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ. В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

• гудение светильника из-за дребезжания пластин;
• лампа зажигается нормально, потом темнеет по краям и гаснет;
• перегрев ЛДС;
• после включения внутри колбы бегают змейки;
• сильное мерцание.

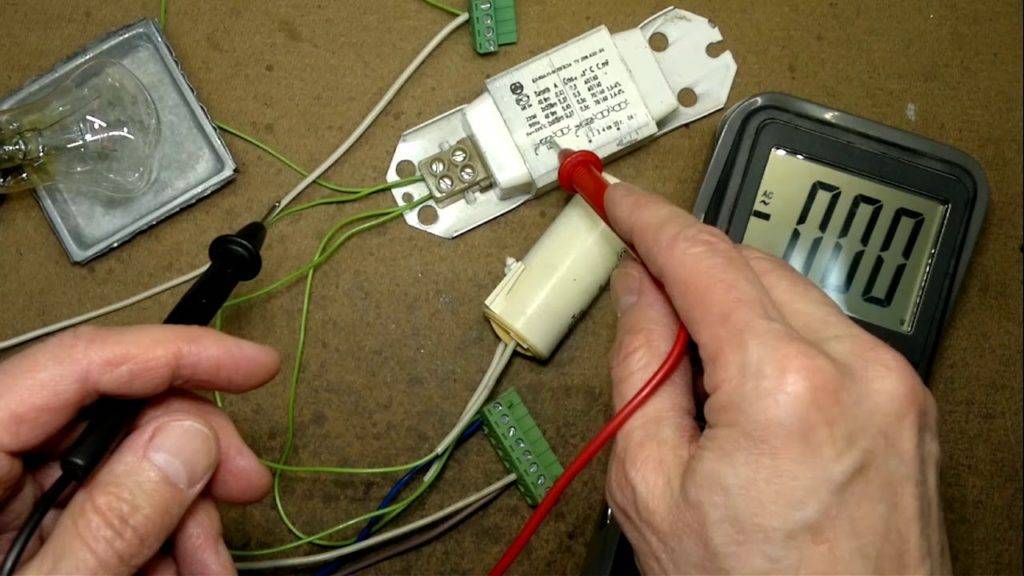

Проверка дросселя Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон. Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы. Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

https://youtube.com/watch?v=mL7XNOpDoRI

Самостоятельное изготовление щупа

Стандартным щупом проблематично прозвонить маленький светодиод, поэтому для комфортного пользования мультиметром его можно сделать самому. Для этого используется несколько элементов.

Швейная иголка

Понадобятся:

• корпуса от черной и красной ручек для рукояток;
• штекеры и кабель;
• стальные швейные иглы 35-45 мм в длину и 0,8-1 мм в диаметре;
• обрезки медного провода (пара – длиной 250-300 мм и пара – 120-150 мм в длину);
• канифоль или спиртоканифоль.

Процесс изготовления осуществляется поэтапно:

1. Провод нарезается и залуживается припоем.
2. Иголки залуживаются припоем так, чтобы до острых частей оставалось 8-10 мм.
3. Рядом с ушками иголок прикрепляются проводники 0,3-05 мм в диаметре, а потом наматываются витками до залуженной области.
4. Обмотка покрывается припоем.
5. Луженный кабель сгибается пополам вокруг отвертки. Свободные участки скрепляются друг с другом в косичку. Получившаяся петелька сгибается под углом.
6. Проводники прикрепляются к иглам паяльником.
7. Со всех мест соединения при помощи спирта удаляется налет.
8. По центру иголок наматывается нитка до появления выпуклостей. Их понадобится покрыть клеем «Момент» и вставить в наконечники корпусов ручек, фиксируя максимально ровно.
9. После просушки клея внутрь полостей заливается эпоксидка, которая застывает 24 часа.
10. Концы щупов залуживаются и припаивается к штекерам.
11. Проблемные участки для защиты оболочки от трения помещаются в термоусадочную трубку.
12. Гибкие проводники изготавливаются из медных проводов красного и черного цвета длиной 1 м.
13. Наконечники с иголками соединяются с гибкими проводниками паяльником. Кусочки ручек скрепляются между собой.

Оптимальное сечение провода – 1,3 мм2.

Штепсельная вилка

Разборная штепсельная вилка

Понадобятся:

• советская вилка от электроприборов с латунными штырями;
• старые щупы от мультиметра;
• пластиковая трубка;
• провод с толстыми медными жилами;
• штекеры типа «банан».

Изготовление щупа из штепсельной вилки

Ход работы:

1. Извлечение штырей из вилки путем выкручивания верхнего болта.
2. Снятие основы со старых щупов – штырьки можно достать плоскогубцами.
3. Отделение напильником загнутой части штырей и обточка их так, чтобы они с усилием помещались в отрезок пластиковой трубы.
4. Разделение и зачистка акустического провода.
5. Залуживание концов кабеля и концов штырей на местах припайки.
6. Вставка провода в основу щупов старого мультиметра и припайка к нему латунного штепселя.
7. Оттягивание кабеля назад и фиксация области его входа в трубку термоусадкой.

Второй конец провода продевается в разъем. Кабель для прочности фиксации понадобится зажать болтом.

Шпилька от лазерного CD привода

Шпилька от лазерного привода

Понадобятся:

• стальная шпилька с острыми наконечниками;
• разные по размеру термоусадочные трубки;
• два фломастера (черный и красный);
• трубочка по размеру штыря;
• медные провода, рассчитанные на работу в сети с напряжением 300 В.

Разделение шпильки на 2 части

Порядок изготовления щупа:

1. Шпилька разрезается на 2 части. Отпиленные края покрываются флюсом.
2. Концы проводов защищаются на 5 мм и облуживаются оловом.
3. К отпиленным участкам прикрепляются провода с лужением – по одному на каждый.
4. На конструкцию надеваются и усаживаются термотрубки.
5. Из фломастеров изготавливаются ручки щупов – достаточно отрезать 5-7 см от начала.
6. Шпильки с припаянными проводами вставляются в кусочки фломастеров так, чтобы кончики выступали из фломастера.
7. Элементы фиксируются эпоксидкой.
8. После высыхания рукоятка устанавливается в цветную трубку с термоусадкой.
9. Штекеры изготавливаются из кусочков латунной трубы от антенны длиной 3 см.
10. Латунная трубка вставляется в разъем, под нее подгоняется пластиковая.
11. Остальные концы припаиваются на латунные трубки и обматываются изолентой так, чтобы подходили под диаметр пластиковых.
12. Кусочки термотрубок длиной 4 см надеваются на штекеры и усаживаются.

https://youtube.com/watch?v=H2kSatKImxY

Утилизация

0%

Нога – нога.

Рука-рука.

Правая рука – левая нога.

Правая рука – правая нога.

Верно! Не верно!

Продолжить »

От величины напряжения

От величины протекающего через тело тока

Верно! Не верно!

Продолжить »

Знаю как, но только теоретически.

Нет, я не умею это делать.

Да, смогу.

Верно! Не верно!

Продолжить »

Категорически нельзя.

Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.).

Можно, но только одной рукой.

Верно! Не верно!

Продолжить »

Может ли напряжение величиной 40 В убить человека?

Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.).

Нет, оно считается условно безопасным

Может, если ток переменный

Верно! Не верно!

Продолжить »

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг. В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора. Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Предъявляемые к балластному сопротивлению требования:

• минимальные потери мощности;
• малые вес и размер;
• отсутствие гула;
• температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов. Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение. От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Проверка исправности лампы дневного света и дросселя

Один из наиболее востребованных источников искусственного освещения – люминесцентные лампы. Они потребляют в 5-6 раз меньше энергии, нежели стандартные лампы накаливания, но при этом светят с той же яркостью. Светодиодные светильники с драйверами являются более экономичными, но в силу своей дороговизны им не удалось вытеснить с рынка лампы дневного света (ЛДС). При длительной эксплуатации люминесцентные лампы могут утратить свою работоспособность. Устранить такие неполадки можно, но для этого нужно знать, как проверить лампу дневного света, в том числе при помощи мультиметра.

Основные характеристики

Стартеры теплового вида имеют следующее отличие от аналогов – это продолжительное время запуска источника дневного освещения. Устройства данного вида при работе потребляют большое количество электроэнергии, что негативно влияет на их экономичность.

Другое название стартеров данного вида – термо-биметаллические, они, как правило, применяются при эксплуатации при низких температурах. Основным отличием от прочих видов является то, что при отсутствии напряжения контакты уже замкнуты, и при подаче напряжения на прибор, возникает более высокий импульс.

Стартеры, использующие в своей работе принцип тлеющего разряда, содержат биметаллические электроды, изготовленные из сплавов с различными коэффициентами термического расширения. Работа приборов данного вида осуществляется следующим образом: при включении светильника в электрическую сеть, напряжение подается на стартер, электроды которого в этот момент разомкнуты.

Под действием поданного напряжения между электродами возникает тлеющий разряд. В цепи проходит небольшой электрический ток и под его действием происходит нагревание биметаллических электродов стартера. Они нагреваются и изгибаются, что обусловлено реакциями, проходящими в биметаллах, под воздействием электрического тока, и именно это и приводит к замыканию цепи.

После замыкания цепи происходит прекращение тлеющего разряда в колбе стартера. Одновременно электрический ток нагревает катоды лампы, электроды стартера в это время замкнуты и остывают, после остывания контакты стартера размыкаются.

Размыкание данной цепи приводит к возникновению особого импульса, обладающего повышенным напряжением, который формируется в дросселе и позволяет произвести пробой газа в лампе, и соответственно ее разжигание.

В стартерах, которые имеют контактную систему управления, процессы коммутации оказываются неуправляемыми. В тяжёлых условиях, таких как эксплуатация при пониженных температурах, скорость нагрева биметаллических контактов замедляется, соответственно лампа дневного света зажигается дольше или вообще выходит из строя. Однако, развитие полупроводниковой электроники позволило изготовить стартеры принципиально нового типа.

Полупроводниковые стартеры размещаются в обычном стандартном корпусе с полупроводниковыми компонентами. Они соответствуют всем требованиям предъявляемым к стартерам по мощности и напряжению питания подключаемой лампы. Работа стартеров данного вида, формирование импульса, происходит по принципу ключа – нагрева и размыкания цепи.

Наиболее оптимальными параметрами, данного вида стартеров, обладают приборы со ждущим режимом зажигания, при котором размыкание контактов происходит в необходимой фазе напряжения и достаточной температуре нагрева электродов.

В стартерах, которые имеют контактную систему управления, процессы коммутации оказываются не управляемыми

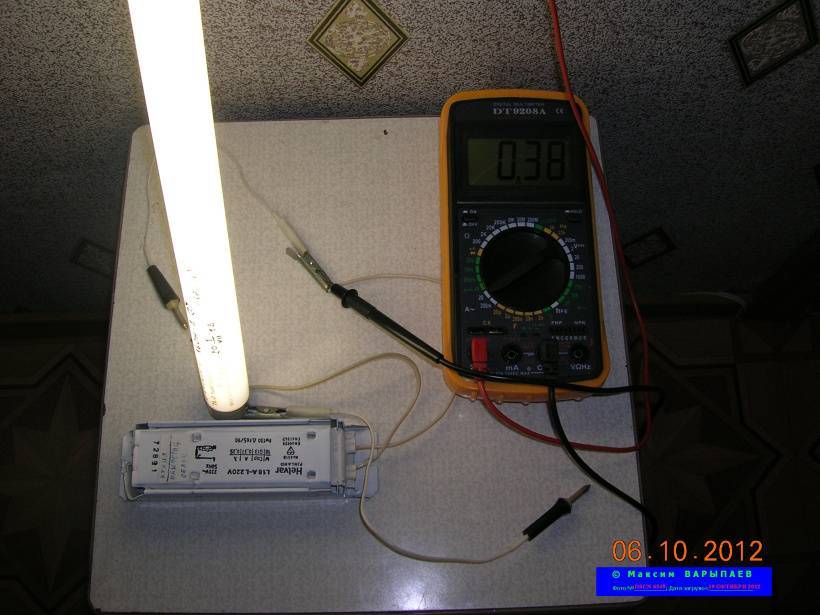

Проверка мощности

Измерение мощности лампочки позволяет создать для неё более подходящие условия и использовать по назначению. Вам ведь не нужна сверхмощная лампа для чтения книги или маломощная для выполнения мелких работ.

Проще всего осуществить измерение мультиметром. С его помощью измерение будет произведено быстро и с высокой точностью. Но если такого прибора нет под рукой, можно воспользоваться другим способом, который также довольно эффективный.

Вам понадобится иметь вольтметр и амперметр. Подключаются они к схеме включения лампы, амперметр последовательно, а вольтметр параллельно. После чего следует включить подачу тока на устройство. Затем снимаете показатели с обоих измерителей и записываете. Разделив полученную силу тока на напряжение, которое показал вольтметр, вы получите значение в ватах. Этот показатель и будет номинальной мощность вашей лампочки.

Тестируем работоспособность

Проверка работоспособности является очень лёгким проверочным процессом. Первое что следует сделать, это, конечно же, попробовать подключить лампу к сети напрямую или установить в соответствующий светильник. После чего можно сделать выводы про исправность и функционирование устройства.

Причины поломоки их ремонт

Более детальная проверка будет заключаться в тестировании каждого элемента по отдельности, но этой займёт значительно больше сил и потребует от вас определённых познаний в данной области.

Причины поломок и их ремонт

Существует множество вариантом неисправности люминесцентных ламп, мы подготовили для вас наиболее распространённые виды и способы их решения.

Разобравшись с причиной неисправности можно легко решить её, давайте приступим к изучению нашего списка:

• Устройство не включается – причина такое неисправности может заключаться в потере работоспособности лампы или обрыве проводов, схем и контактов. Необходимо заменить лампу, если это не помогло, следует искать причину в соединениях и проводах, возможно, где-то присутствует разрыв схемы.
• Лампа начинает мигать, но никак не зажигается до стабильного свечения – Это происходит из-за замыкания в проводах или между контактами. Необходимо проверить изоляцию и при необходимости заменить провода. Если это не помогло, возможно, следует заменить саму лампу.
• Тусклое свечение на обеих, или одном конце устройства – это случается из-за нарушения герметичности колбы. Такое устройство необходимо заменять, ремонту оно не подлежит.
• Потемнение концов и полное выключение в процессе работы – причиной такого явления может стать неисправный балласт. Вам следует произвести его полную замену и снова протестировать устройство.
• Циклическое затухание и зажигание лампы – чаще всего причиной такой неисправности становится стартер. Его следует заменить, как в случае с поломанным балластом.
• Перегорание и почернение концов во время включения – такое случается, когда входящее напряжение не соответствует номинальному. Балластное сопротивление не выдерживает повышенной нагрузки, и лампа сразу перегорает. Также причиной может быть неисправность балласта. В этом случае балласт также заменяется на новый.

Сегодня я расскажу об одной проблеме, которая связана с двумя вещами — люминесцентными лампами и выключателями с подсветкой. В
ыключатели с подсветкой — действительно функциональная и удобная вещь. Нет необходимости шарить в темном коридоре в поисках выключателя. При этом в качестве элемента индикации используются неоновая лампа или светодиод последовательно с резистором. При выключенном выключателе загорается подсветка, а это может означать только одно — через цепь течет ток.

Как проверить дроссель-люминесцентного светильника

Продолжаем рассматривать первый вариант схемы люминесцентного светильника — с одной лампой. Для того, чтобы проверить дроссель в схеме люминесцентного светильника, необходимо:

• снять стартер;
• замкнуть накоротко электрический патрон стартера;
• снять люминесцентную лампу;
• замкнуть накоротко контакты двух электрических патронов \по отдельности\ люминесцентной лампы,

— после этого, можно выполнить замер сопротивления дросселя, — предварительно подсоединив два щупа прибора к выводам проводов светильника.

Как проверить стартер люминесцентного светильника

Проверить стартер люминесцентного светильника на сопротивление, как Вы понимаете, невозможно. Лампочка стартера состоит из двух впаяных электродов, находящихся внутри колбы и соответственно, между электродами имеется разрыв. Стартер проверяется непосредственно при установленном и подключенном светильнике, — путем его замены. Тип стартера подбирается с учетом мощности люминесцентной лампы. При замене стартера, необходимо одевать на руки диелектрические перчатки — во избежание соприкосновения с оголенными, контактными соединениями светильника.

Непригодность стартера проявляется в постепенном износе лампы тлеющего разряда, а именно, в износе биметаллической пластины, срабатывающей на включение и отключение \мерцание\ стартера.

Как проверить емкость конденсатора тестером

При замене конденсатора, учитывается его номинальные значения по:

• емкости;
• напряжению

и допуску, в отклонениях. К примеру, Вам необходимо заменить конденсатор, не имеет значения, где Вы собираетесь его заменить:

• в сетевом фильтре;
• в светильнике

и так далее. Вы подобрали конденсатор, который подходит по емкости и напряжению, но не соответствует по допуску. Такой вариант замены конденсатора — уже не подходит, так как отклонение в допуске имеет также большое значение — при замене конденсатора.

рис.2

Первоначально, необходимо изучить маркировку конденсаторов \рис.2\ и научиться читать обозначения, можно просто иметь необходимую подобную таблицу под рукой, которая как-бы будет для Вас не плохой подсказкой.

Допустим, нам нужно проверить емкость конденсатора измерительным прибором «мультиметр», конденсатор имеет емкость 47 нанофарад с отклонением в допуске 10% \рис.2, первый верхний ряд слева\. Для этого, нам необходимо установить прибор в диапазоне измерения емкости от 20 до 200 нанофарад \фото №1\.

фото №1

Чтобы не распаивать конденсатор от схемы \в зависимости от схемы, обычно распаивается одна ножка конденсатора\, я пользуюсь специальным, самодельным приспособлением \фото №2\. То-есть, это обыкновенные два тонких проводка, на одном конце проводов припаяны два разъема и на другом конце проводов — припаяны два металлических щупа.

фото №2

Два разъема вставляются непосредственно в гнездо прибора — для измерения емкости \фото №3\, далее, включаем прибор и подсоединяем два щупа прибора к ножкам конденсатора

фото №3

На фотоснимке №4 показано изображение такого приспособления, которым очень удобно пользоваться при измерении емкости конденсаторов, подпадающими под диапазон измерительного прибора.

фото №4
